两铅垂面的交线是收藏A.正垂线B.水平线C.铅垂线D.侧平线回答错误!正确答案：C用正垂面截切圆球，其交线的水平投影为收藏A.矩形B.圆C.抛物线D.椭圆回答错误!正确答案：D连接时，被连接件需要作出螺纹孔的有收藏A.销连接B.螺钉连接C.键连接D.螺栓连接回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号1D.序号4回答错误!正确答案：D水平线收藏A.平行于V面B.平行于W面C.平行于H面D.倾斜于H面回答错误!正确答案：C下面四组视图中，主视图中的交线投影，画的正确的是收藏A.CB.BC.DD.A回答错误!正确答案：A 画尺寸线规定是收藏A.用细虚线B.用细实线C.用细点画线D.用粗实线回答错误!正确答案：B 空间两直线相交，其收藏A.只有两投影相交B.三投影可能同时相交C.三个投影不一定相交D.三投影同时相交，且交点为同一个点的三投影回答错误!正确答案：D移出断面的轮廓线用收藏A.粗实线B.细点画线C.波浪线D.细实线回答错误!正确答案：A主视图是向哪个投影面投射得到的视图收藏A.后面B.WC.VD.H回答错误!正确答案：C已知圆锥被切后的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：A俯视图是向哪个投影面投射得到的视图收藏A.HB.后面C.VD.W回答错误!正确答案：A下图中水平面P与圆锥表面的交线为收藏A.抛物线B.椭圆C.圆D.双曲线回答错误!正确答案：C已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B斜二等测图沿Y轴的轴向伸缩系数为收藏A.1.2B.1C.0.5D.0.82回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B后视图是从（）投射得到的收藏A.后向左B.后向前C.后向右D.后向下回答错误!正确答案：B国家标准对齿轮轮齿部分的画法作了统一规定，分度线用收藏A.细点画线绘制B.粗实线绘制C.细虚线绘制D.细实线绘制回答错误!正确答案：A局部剖视图中，剖视与视图的分界线一般用收藏A.波浪线B.粗实线C.细实线D.虚线回答错误!正确答案：A主视图反映物体的收藏A.长和高B.长和宽C.长宽高D.宽和高回答错误!正确答案：A国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏A.粗实线绘制B.细实线绘制C.细虚线绘制D.细点画线绘制回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：B平面正方形垂直于W面，其收藏A.正面投影积聚成直线B.侧面投影反映实形C.水平投影积聚成直线D.侧面投影积聚成直线回答错误!正确答案：D侧垂线收藏A.垂直于V面B.垂直于H面C.倾斜于V面D.垂直于W面回答错误!正确答案：D在装配图中，明细栏应画在收藏A.标题栏的下方B.标题栏的前方C.标题栏的右方D.标题栏的上方回答错误!正确答案：D空间两平行正平线的投影特点是收藏A.正面投影平行B.水平投影相交C.侧面投影相交D.正面投影相交回答错误!正确答案：B空间两点的X，Z坐标值相同，则两点在收藏A.V面上重影B.H面上重影C.W面上重影D.V、H面上重影回答错误!正确答案：A下图中收藏A.点A在点B的上左前方B.点A在点B的上右后方C.点A在点B的上左后方D.点A在点B的上左前方回答错误!正确答案：C已知某物长为20，在比例为2:1的图形中，应画收藏A.20B.10C.30D.40回答错误!正确答案：D侧平线收藏A.倾斜于W面B.平行于W面C.平行于H面D.平行于V面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：A正垂面是指收藏A.平面平行于V面B.平面垂直于V面C.平面平行于H面D.平面垂直于H面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号4B.序号3C.序号2D.序号1回答错误!正确答案：C铅垂线与H面的夹角是收藏A.0°B.30°C.90°D.45°回答错误!正确答案：C铅垂线收藏A.垂直于V面B.倾斜于V面C.垂直于W面D.垂直于H面回答错误!正确答案：D俯视图反映物体的收藏A.宽和高B.长和宽C.长宽高D.长和高回答错误!正确答案：B侧平面是指收藏A.平面平行于W面B.平面垂直于W面C.平面平行于H面D.平面平行于V面回答错误!正确答案：A用正垂面截切圆球，其交线的正面投影为收藏A.直线B.矩形C.椭圆D.圆回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C下图中收藏A.点A在点B的左方5B.点A在点B的前方5C.点A在点B的右方5点A在点B的后方5回答错误!正确答案：D在国标提供的标准图纸幅面中，比A2图纸小一号的图纸是收藏A.A4B.A1C.A3D.A0回答错误!正确答案：C下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号4D.序号1回答错误!正确答案：A两正垂面的交线是收藏A.水平线侧平线C.正垂线D.正平线回答错误!正确答案：C两一般位置平面的交线是收藏A.侧垂线B.一般位置直线C.水平线D.铅垂线回答错误!正确答案：B已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C重合断面的轮廓线用收藏A.细实线B.粗实线C.细点画线D.波浪线回答错误!正确答案：A铅垂线投影积聚的是收藏A.正面投影积聚成点B.侧面投影积聚成点C.无积聚性D.水平投影积聚成点回答错误!正确答案：D左视图是从（）投射得到的收藏A.左向下B.左向前C.右向左D.左向右回答错误!正确答案：D已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C已知主左视图，正确的俯视图是收藏A.AB.BC.DD.C回答错误!正确答案：D正垂面与侧垂面的交线是收藏A.一般位置直线B.水平线C.侧垂线D.铅垂线回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D水平线反映实长的投影是收藏A.三投影均反映实长B.水平投影反映实长C.侧面投影反映实长D.正面投影反映实长回答错误!正确答案：B空间两点A和B，点A的Z坐标值比点B的Z坐标值大，表明收藏A.点A在点B的前方B.点A在点B的右方C.点A在点B的左方D.点A在点B的上方回答错误!正确答案：D在装配图中，剖面线的规定画法是收藏A.相邻零件应保持一致B.所有零件应保持一致C.同一零件在不同视图中应有区别D.同一零件应保持一致回答错误!正确答案：D标题栏中填写的比例2:1表示收藏A.原值比例B.放大比例C.缩小比例D.图比实物小回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：D分析所给图形，由俯视图选择正确的主视图收藏A.B.C.D.回答错误!正确答案：B下图中，直线垂直于收藏A.V面B.H面C.H面和W面D.W面回答错误!正确答案：A已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（A）正确B.（C）正确C.（D）正确D.（B）正确回答错误!正确答案：C铅垂面与正垂线的交线是收藏A.水平线B.铅垂线C.正垂线D.一般位置直线回答错误!正确答案：D标题栏中填写的比例1:1表示收藏A.缩小比例B.图比实物小C.放大比例D.原值比例回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.CB.DC.AD.B回答错误!正确答案：C 下图中，平面R是收藏A.一般位置平面B.水平面C.侧平面D.正平面回答错误!正确答案：C 下图中收藏A.点A在点B的左前方B.点A在点B的前上方C.点A在点B的后上方D.点A在点B的左上方回答错误!正确答案：D 仰视图反映物体的收藏A.上下、左右和前后关系B.上下和前后关系C.前后和左右关系D.上下和左右关系回答错误!正确答案：C下图中，关于两直线的相对位置，正确的说法是收藏A.两直线交叉B.两直线相交C.两直线平行D.两直线垂直回答错误!正确答案：B铅垂面是指收藏A.平面垂直于W面B.平面平行于V面C.平面垂直于V面D.平面垂直于H面回答错误!正确答案：D用水平面截切圆球，其交线的侧面投影为收藏A.矩形B.圆C.椭圆（或椭圆弧）D.直线回答错误!正确答案：D在装配图中，两零件的配合表面规定收藏A.画两条线B.用细实线隔开C.可不画线D.只画一条线回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：C梯形螺纹Tr40×14LH-8e代号中，“LH”表示收藏A.导程B.螺距C.左旋D.右旋回答错误!正确答案：C绘制不可见轮廓线规定收藏A.用细虚线B.用细点画线C.用细实线D.用粗实线回答错误!正确答案：A空间两点A和B，点A的Y坐标值比点B的Y坐标值大，表明收藏A.点A在点B的右方B.点A在点B的上方C.点A在点B的左方D.点A在点B的前方回答错误!正确答案：D梯形螺纹Tr40×14（P7）-7H代号中，“14”表示收藏A.导程B.螺距C.螺纹长度D.大径回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D下面四组图形中，直线与平面不平行的一组图形是收藏A.B.C.D.回答错误!正确答案：D下图中收藏A.点A在点B的正后方B.点A在点B的正前方C.点A在点B的正上方D.点A在点B的正右方回答错误!正确答案：A用波浪线可表示收藏A.断裂处的边界B.可见棱边C.不可见轮廓D.可见轮廓回答错误!正确答案：A水平面与一般位置平面的交线是收藏A.铅垂线B.正平线C.一般位置直线水平线回答错误!正确答案：D用水平面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆B.圆C.抛物线D.矩形回答错误!正确答案：D国标规定，机械图样中的汉字应写成收藏A.宋体B.仿宋体C.长仿宋体D.黑体回答错误!正确答案：C下图中，直线垂直于收藏A.H面B.H面和V面C.V面D.回答错误!正确答案：D空间两点在H面上重影，则两点的收藏A.X,Y,Z坐标值均相同B.X,Y坐标值相同C.X,Z坐标值相同D.Y,Z坐标值相同回答错误!正确答案：B在剖开的单个齿轮为非圆的视图上，规定收藏A.齿顶线用细实线B.分度线用粗实线C.分度线可以不画D.齿根线用粗实线回答错误!正确答案：D在装配图中，相邻两零件的接触表面规定收藏A.可不画线B.用细实线隔开C.画两条线D.只画一条线回答错误!正确答案：D半部剖视图中，剖视与视图的分界线用收藏A.波浪线B.细点画线C.细实线D.粗实线回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B局部视图的特点是收藏A.断裂边界用点画线B.断裂边界用虚线C.向基本投影面投射D.向任意投影面投射回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.AB.CC.BD.D回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C螺纹连接时，必须使用螺母的有收藏A.销连接B.螺栓连接C.螺钉连接D.键连接回答错误!正确答案：B下图中，平面Q是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：B 下图中，平面P是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（A）正确C.（C）正确D.（B）正确回答错误!正确答案：A正平线反映实长的投影是收藏A.侧面投影反映实长B.正面投影反映实长C.三投影均反映实长D.水平投影反映实长回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：B空间两交叉直线，其收藏A.三个投影同时平行B.只有两投影相交C.三投影同时相交D.三投影可能相交，但交点不是同一个点的三投影回答错误!正确答案：D侧垂线投影积聚的是收藏A.无积聚性B.正面投影积聚成点C.侧面投影积聚成点D.水平投影积聚成点回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：D在装配图中，明细栏应画在标题栏的上方，零部件序号收藏A.应自下而上填写B.应自上而下填写C.应自右向左填写D.应自左向右填写回答错误!正确答案：A用铅垂面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆（或椭圆弧）B.圆C.矩形D.直线回答错误!正确答案：A正平面与一般位置平面的交线是收藏A.正平线B.水平线C.一般位置直线D.铅垂线回答错误!正确答案：A下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号3D.序号2回答错误!正确答案：B下图中，平面P垂直于收藏A.W面B.V面C.H面和V面D.H面回答错误!正确答案：D普通螺纹M20×1-5g6g代号中，“1”表示收藏A.大径B.螺距C.螺纹长度D.线数回答错误!正确答案：B关于局部放大图下列说法不正确的是收藏A.常用于表达细小结构的形状B.用放大的比例画出C.用大于原图的比例画出D.可以画成视图、剖视图、断面图回答错误!正确答案：B右视图反映物体的收藏A.前后和左右关系B.上下、左右和前后关系C.上下和前后关系D.上下和左右关系回答错误!正确答案：CA4图纸的幅面尺寸是收藏A.210×297B.420×594C.594×841D.297×420回答错误!正确答案：A尺规绘图时，平面图形的画图步骤是收藏A.先画中间线段，再画已知线段，后画连接线段B.先画连接线段，再画中间线段，后画已知线段C.先画已知线段，再画中间线段，后画连接线段D.先画已知线段，再画连接线段，后画中间线段回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C平面切圆柱后，交线若为矩形，则收藏A.以上都可以B.平面平行于圆柱轴线C.平面垂直于圆柱轴线D.平面倾斜于圆柱轴线回答错误!正确答案：B水平面是指收藏A.平面平行于H面B.平面平行于W面C.平面垂直于H面D.平面平行于V面回答错误!正确答案：A仰视图是从（）投射得到的收藏A.左向右B.右向左C.下向上D.上向下回答错误!正确答案：C可用于螺纹连接的标准件有收藏A.键B.螺栓C.齿轮D.销回答错误!正确答案：B主视图是从（）投射得到的收藏A.前向后B.前向左C.后向前D.前向右回答错误!正确答案：A已知线段是指收藏A.需要根据两个连接关系画出的线段B.需要根据一个连接关系画出的线段C.不需要画出的线段D.依据图中尺寸可以直接画出的线段回答错误!正确答案：D斜二等测图沿X轴的轴向伸缩系数为收藏A.0.82B.1.2C.1D.0.5回答错误!正确答案：C平面正方形垂直于V面，其收藏。

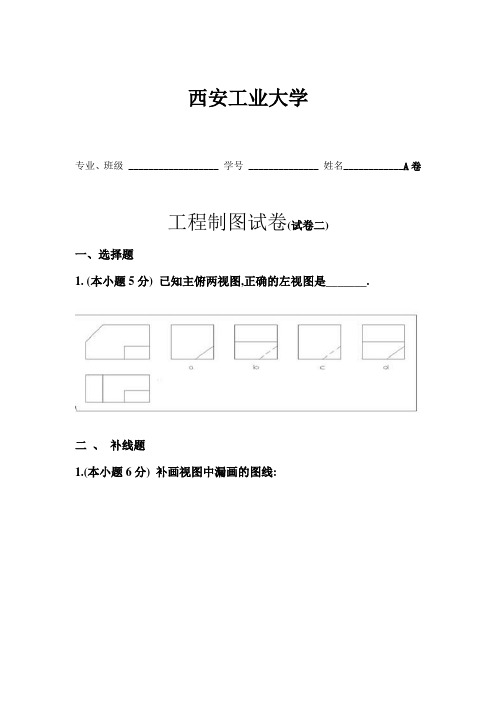

西安工业大学
专业、班级 __________________ 学号 ______________ 姓名____________A卷
工程制图试卷(试卷二)
一、选择题
1. (本小题5分) 已知主俯两视图,正确的左视图是_______.
二、补线题
1.(本小题6分) 补画视图中漏画的图线:
2.(本小题8分) 补画视图中漏画的图线:
3.(本小题6分) 补画视图中漏画的图线:
4.(本小题4分) 补画视图中漏画的图线:
三、截交线(本题10分) 求截切后立体的第三投影：
四、已知两视图，补画第三视图。
（本大题共3小题，共32分）
1.、(本小题10分) 补画俯视图
2、(本小题10分) 补画左视图
3、本小题12分) 补画左视图
五、视图（本大题共2小题，共25分）
1、（本小题10分）左主视图，左视全视图
2、（本小题15分）补画全视图
一、选择题
1. (本小题5分)
已知主俯两视图,正确的左视图是 b .
二、补线题
1.(本小题6分)
补画视图中漏画的图线:
2.(本小题8分)
补画视图中漏画的图线:
3.(本小题6分)
补画视图中漏画的图线:
4.(本小题4分)
补画视图中漏画的图线:
三、截交线(本题10分)
求截切后立体的第三投影：
四、已知两视图，补画第三视图。
1. (本小题10分)
补画俯视图:
2. (本小题10分) 补画左视图:
3. (本小题12分) 补画左视图:
五、剖视图。
1. (本小题10分)
作主视、左视全剖视图:
2. (本小题15分)
补画全剖的左视图：。
工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：C2. 以下哪个视图不属于基本视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：D3. 工程制图中，尺寸标注的起始线是什么？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A4. 在工程制图中，如果一个尺寸被封闭在圆括号内，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：A5. 螺纹的内径尺寸通常用哪种线型表示？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A6. 工程制图中，中心线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：B7. 在工程制图中，如果一个尺寸后面有“±”符号，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：C8. 工程制图中，剖面线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：B9. 在工程制图中，如果一个尺寸后面有“×”符号，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：B10. 工程制图中，尺寸标注的终止线是什么？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是工程制图中常见的线型？A. 细实线B. 粗实线C. 点画线D. 虚线答案：ABCD2. 在工程制图中，尺寸标注可以包括哪些元素？A. 尺寸线B. 尺寸数字C. 尺寸箭头D. 尺寸符号答案：ABC3. 以下哪些是工程制图中常见的视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：ABC4. 在工程制图中，哪些符号可以用来表示螺纹？A. 外螺纹符号B. 内螺纹符号C. 螺纹长度符号D. 螺纹方向符号答案：ABC5. 以下哪些是工程制图中常见的尺寸标注？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 直径尺寸答案：ABCD三、判断题（每题2分，共10分）1. 工程制图中，尺寸线通常使用粗实线。
工程制图试题A（试卷共8页，答题时间120分钟）1、下列图中反映两直线垂直相交的是（ ）。
A B C D2、找到与投影图相对应的几何体，并填写相应的编码。
(1) （ ） (2) （ ）3、已知形体的主、俯视图，正确的左视图是（ ）。
系 专业 层次 姓名 学号┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉4、已知形体的主视图和俯视图，正确的左视图是（）。
5、已知形体的主、俯视图，判断正确的左视图是（）。
6、已知形体的主、俯视图，正确的左视图是（）。
7、已知形体的主、俯视图，正确的左视图是（）。
8、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是( )。
二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。
2、建筑图中的尺寸除 及 以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、 、 、 、 。
4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α ，则所产生的截交线的形状为 。
5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示 ，@表示 。
6、尺寸标注的组成 、 、 、。
7、一套房屋施工图按其用途的不同可分为 施工图、 施工图、_____________施工图。
8、标高用于表示某一位置的高度，分为 和 两种。
三、作图题（共 45 分）1、 根据组合体的两个视图，补画第三视图。
（共17分） （1）（9分） （2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、试求正四棱锥被平面切割后的三面投影。
（10分）4、试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
工程制图答案A 一二、填空题（每空 1分，共20 分）答案如下，每空1分。
1、0.5b 0.25b2、标高总平面图3、积聚性平行性定比性相仿性4、椭圆5、钢筋等级符号相邻钢筋中心距6、尺寸线尺寸界线起止符号尺寸数字7、建筑结构设备8、绝对标高相对标高三、简答题（共45 分）答案要点如下：1、根据组合体的两个视图，补画第三视图。
工图复习试卷及参考答案全五套中南大学网络教育课程考试复习题及参考答案工程图学一、选择题:1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题:根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
6.选择正确的左视图。
7.判断小轴的四个移出断面哪个正确。
8.根据俯视图选择正确的剖视图。
9.选择正确的断面图。
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
12.下列局部剖视图表达正确的一组是( )13.下列螺纹及螺纹连接画法正确的是( )二、补漏线:1.补画视图中漏画的图线。
2.补画剖视图中漏画的图线。
3.补画视图中漏画的图线。
4.补画视图中漏画的图线。
5.补画剖视图中漏画的图线。
6.画全左视图。
7.补画剖视图中漏画的图线。
8.补画视图中漏画的图线。
9.补画视图中漏画的图线。
10.补画主视图中的漏线。
11.补画视图中漏画的图线。
12.补画俯、左视图中漏画的图线。
13.补画左视图中漏画的图线。
三、补视图:1.补画俯视图。
2.补画俯视图。
3.求作俯视图。
4.补画左视图。
5.画出圆柱被截切后的侧面投影。
6.补画左视图。
7.补画俯视图。
8.画全俯视图，作出左视图。
9.补画俯视图。
四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。
2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。
五、剖视图:1(将主视图画成半剖视图，并画出全剖的左视图。
2(将主视图改画成半剖视图，并将左视图画成全剖视图。
(将主视图画成半剖视图，并画出全剖的左视图。
34.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视图。
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
7.将主视图画成全剖视图(可在原图上改，不要的线打“X”)。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
参考答案一、选择题:1.找出符合箭头方向的正确投影。
第二章点、直线、平面的投影————点的投影班级学号姓名专业.资料.整理第二章点、直线、平面的投影————点的投影班级学号姓名专业.资料.整理13 第二章点、直线、平面的投影————点的投影班级学号姓名专业.资料.整理14专业.资料.整理15专业.资料.整理16 第二章点、直线、平面的投影———直线的实长班级学号姓名专业.资料.整理专业.资料.整理17 第二章点、直线、平面的投影———直线的实长班级学号姓名专业.资料.整理18专业.资料.整理19 第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理专业.资料.整理20 第二章点、直线、平面的投影———直线的相对位置班级学号姓名专业.资料.整理专业.资料.整理第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理专业.资料.整理22 专业.资料.整理第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理23 第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理24第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理25 第二章点、直线、平面的投影——平面的投影班级学号姓名专业.资料.整理专业.资料.整理26第二章 点、直线、平面的投影——平面的投影 班级 学号 姓名A 面是 正垂面B 面是水平面C 面是 侧平面A 面是 水平面B 面是 圆柱面C 面是 正平面A 面是侧平面 。
B 面是 正平面 C 面是 水平面专业.资料.整理第二章 点、直线、平面的投影——平面的投影 班级 学号 姓名A 面是 圆柱面B 面是 水平面A 面是 正平面A 面是 侧垂面 。
B 面是 水平面 。
专业.资料.整理28第二章点、直线、平面的投影——平面的投影班级学号姓名专业.资料.整理专业.资料.整理29第二章点、直线、平面的投影——平面的投影班级学号姓名2-56 完成下列平面的两面投影。
专业年级工程制图（二）试题考试类型：闭卷试卷类型：B卷考试时量：120 分钟一1234的粗实线圆。
5、在结构施工图中，代号KB、GL、KZ分别表示、、。
6、在条形基础中，从底向上依次为：地基、、、、、墙。
7、在结构布置平面图中，L-2（240×400）表示2号，宽，高。
二、判断题：（每小题2，共10分）1、结构平面布置图中，被刮切到或可见的构件轮廓线用表示中粗线表示。
（）2、建筑立面图中用加粗线表示最外轮廓线。
（）3、墙下的基础一般做成独立基础。
（）4、表示剖面图剖切位置的剖切符号应表示在首层平面图中。
（）5、钢筋在结构平面图上用粗实线表示。
（）三、单选题：（每小题2分，共20分）1.在土木工程图中，画定位轴线应采用的线型为( )A.细虚线B.中虚线C.中实线D. 细单点长画线2.在建筑平面图中，墙体的线型采用( )A.细实线B.细虚线C.粗实线D.单点长画线3.建筑平面图中指北针的直径为（ )A.10mmB.16mmC.18 mmD.24mm4.在结构平面图中，构件代号LTB表示( )A.雨篷板B.现浇板C.预制多孔板D.楼梯板5.在某一张建施图中，有详图符号，则详图的编号为________。
A.8B.5C.4D.66.制图要求汉字的高度应不小于（ ?? ）A、2.5mm??????B、1.8mm????C、3.5mm??????D、1.5mm7.下面属于居住建筑的有（? ）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
8.挡雨板的代号是（?? ）A、YB??????B、DY?????C、GB?????D、MB9.梁和柱子的保护层厚度为（? ）A、15mm????B、25mm????C、35mm??D、10mm10.材料图例表示( )A.自然土B.素土夯实C.三合土D.混凝土四、简答题：（共20分）1、楼梯的基本组成是什么？楼梯详图包括哪几种基本图样？（5分）2、何为建筑详图？建筑详图有哪几种常用图样？（8分）3、室内给水系统和排水系统的组成分别有哪些？（7分）五、在由砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图中完成：（共10分）（1）画出砖及混凝土图例。
2023计算机工程制图试题及答案计算机工程制图试题一、选择题(每空1 分，共30 分)1. 如果要取消AutoCAD 命令，可以按下 ESC 键。
2.重新生成屏幕图形数据的命令是Regen 。
3.激活鸟瞰视图窗口的命令是 Dsviewer。
4. AutoCAD 的命令输入方式，通常有命令行窗口_、下拉菜单和工具栏3 种。
5. 在命令执行过程按Esc 键，将结束，输入U 命令将_放弃__，输入REDO 命令将重做。
6. 利用选项_对话框中_显示选项卡，可设置绘图区背景颜色。
7. 在执行拉伸命令时应该使用的选择对象的方式是窗交_。
8. 在使用阵列命令时,如需使阵列后的图形向右上角排列,则行间距为正(正或负值),列间距为_正_(正或负值)。
9. 图层的属性主要有线型、线宽、颜色。
10. 利用下拉菜单：[修改][特性匹配]也可以修改图形实体的颜色、线型、线型比例和所在的图层等属性。
11. 字输出时，通过键盘输入%%c、%%d、%%p，在图样中对应输出的符号为、和。
12. 在“新建标注样式”对话框“公差”选项卡中设置的公差标注方式有对称、极限偏差、极限尺寸、基本尺寸。
13. 基线标注拥有共同的基准位置，连续标注用于多段尺寸串联，尺寸线在一条直线上。
14. Minsert 命令用于一个指定块的多重插入。
计算机工程制图试题二、填空题(每题6 分，共30 分)1. 在进行图案填充时，关联图案与不关联图案的区别在哪里?答：关联图案的图形当图形边界变化时，填充的线条会跟随着其大小变化;不关联图案的`图形当图形边界变化时，填充的线条不会跟随着其大小变化。
2. 怎样删除用多边形形命令绘制的正六边形的一条边?答：首先对该多边形进行“分解”将其分解为若干段线，然后利用“删除”命令删除其中的一条边。
3. 怎样得到一个偏移的实体，使之通过一个指定的点?答：单击“偏移”命令，在命令行输入“T”，回车，接着偏移的对象，再接着命令行会提示“指定通过点”，在绘图区选中要通过的点，即可。
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
