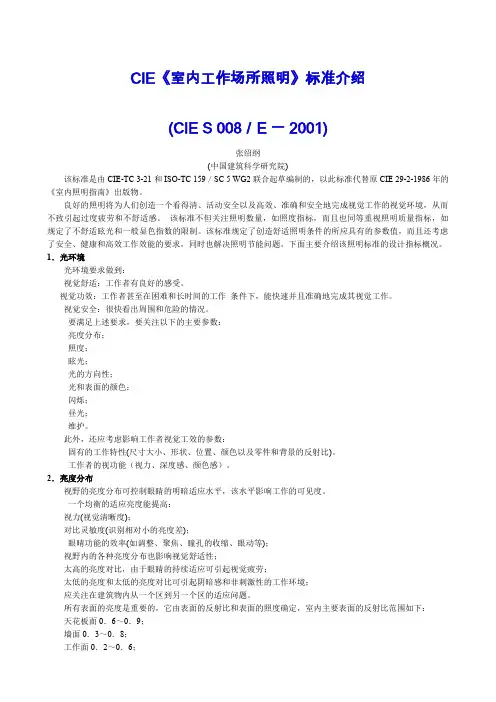

CIE《室内工作场所照明》标准介绍
(CIE S 008／E一2001)
张绍纲
(中国建筑科学研究院)
该标准是由CIE-TC 3-21和ISO-TC 159／SC 5 WG2联合起草编制的，以此标准代替原CIE 29-2-1986年的《室内照明指南》出版物。
良好的照明将为人们创造一个看得清、活动安全以及高效、准确和安全地完成视觉工作的视觉环境，从而不致引起过度疲劳和不舒适感。该标准不但关注照明数量，如照度指标，而且也同等重视照明质量指标，如规定了不舒适眩光和一般显色指数的限制。该标准规定了创造舒适照明条件的所应具有的参数值，而且还考虑了安全、健康和高效工作效能的要求，同时也解决照明节能问题。下面主要介绍该照明标准的设计指标概况。
1．光环境
光环境要求做到：
视觉舒适：工作者有良好的感受。
视觉功效：工作者甚至在困难和长时间的工作条件下，能快速并且准确地完成其视觉工作。
视觉安全：很快看出周围和危险的情况。
要满足上述要求，要关注以下的主要参数：
亮度分布；
照度；
眩光；
光的方向性；
光和表面的颜色；
闪烁；
昼光；
维护。
此外，还应考虑影响工作者视觉工效的参数：
固有的工作特性(尺寸大小、形状、位置、颜色以及零件和背景的反射比)。
工作者的视功能（视力、深度感、颜色感）。
2．亮度分布
视野的亮度分布可控制眼睛的明暗适应水平，该水平影响工作的可见度。
一个均衡的适应亮度能提高：
视力(视觉清晰度)；
对比灵敏度(识别相对小的亮度差)；
眼晴功能的效率(如调整、聚焦、瞳孔的收缩、眼动等)；
视野内的各种亮度分布也影响视觉舒适性；
太高的亮度对比，由于眼睛的持续适应可引起视觉疲劳；
太低的亮度和太低的亮度对比可引起阴暗感和非刺激性的工作环境；
应关注在建筑物内从一个区到另一个区的适应问题。
所有表面的亮度是重要的，它由表面的反射比和表面的照度确定，室内主要表面的反射比范围如下：
天花板面0．6～0．9；
墙面0．3～0．8；
工作面0．2～0．6；
地面0．1-0．5。
3．照度
工作面和周围区域的照度及其分布主要影响如何快速、安全和舒适的识别，该标准规定的所有照度值均为参考面上维持照度值，并为工作时视觉安全和视觉功效需要提供保证。
3．1推荐的工作区照明
在照度表中给出的值是整个工作区参考面上的维持照度，此参考面上的照度可以是水平面的、垂直面的和倾斜面的。平均照度不得低于在表中的数值，该值与年龄和安装条件无关。此值适用于正常的视觉条件并考虑了下列因素：
视觉工作要求：
安全性；
心理生理方面，如视觉舒适和保持良好状态；
经济性；
实践经验。
照度值可以调整，如果视觉条件与正常采用条件不同时，按照度等级至少调整一级；当为下列条件时，照度应提高：
工作上出现非通常低的对比度时；
视觉工作要求严格时；
修正错误费用大时；
精度或高生产效率非常重要时；
工作者的视觉能力低于正常能力时。
当为下列条件时，要求的维持照度可降低：
零部件为非通常大尺寸或大对比时；
在非通常短的时间进行工作时；
在持续工作区，其维持照度不应小于2001x。
3．2 照度分级
照度级差按近似1．5倍的差别选取，在正常照明条件下，约为201x的水平照度才能刚刚识别人脸的特征，并以此作为照度级别的最低值。
推荐的照度值级别为：
20-30-35-50-75-100-150-200-300－500－750－1000－1500－2000－3000－
5000Ix
3．3 邻近周围区的照度
邻近周围区的照度应与工作区的照度相关连，并在视野内提供良好平衡的亮度分布。
在工作区周围，照度快速变化，可导致视觉刺激和不舒适感。
邻近周围区的维持照度可低于工作照度，但不应低于下表的数值：
3．4 均匀度
照度均匀度是最小值与平均值之比，其均匀度不应小于0．7，而邻近区的照度均匀度不应小于0．5。
4．眩光
眩光是由视野内亮区所产生的视觉感受，感受到既可能是不舒适眩光，也可能是失能眩光。眩光也可能是通常知晓的由镜面反射引起的，如光幕反射和反射眩光。
眩光对于避免出现差错、疲劳和事故是重要的。
失能眩光在室外照明中是更常见的，但是也可从体育照明和高亮度源感受到。在室内工作场所的不舒适眩光通常因亮的灯具或窗子而产生。如果不舒适眩光得以限制，同时也存在失能眩光，那么通常失能眩光不成为主要问题。
4．1遮挡眩光
人工照明时，灯具的最小遮光角不应小于下表给出的数值
4．3光幕反射和反射眩光
视觉工作的镜面反射通常称为光幕反射和反射眩光，它可改变工作的可见度，通常是有害的。采用下列措施可防止或降低光幕反射和反射眩光：
灯具和工作场所的布置(避免灯具位于刺眼地区)；
表面装修(采用低光泽表面材料)；
限制灯具亮度；
加大灯具发光区；
顶棚和墙面（照亮和避免亮点）。
5．方向性
方向性照明可用于强光照明的物体，以显现其质地和改善人们在空间内的观感，它可用"立体感"来描述。视觉工作方向性照明也可提高可见度。
5．1立体感
立体感指是的扩散光与方向光的平衡问题。它实质上是所有室内类型照明质量的有效指标。具有立体感能使照射形状和质地清晰地和令人喜爱地展现出来。立体感产生在
