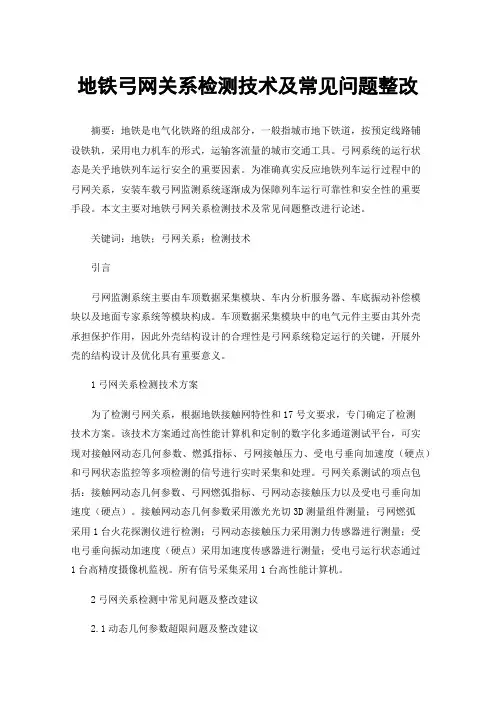

地铁弓网关系检测技术及常见问题整改摘要：地铁是电气化铁路的组成部分，一般指城市地下铁道，按预定线路铺设铁轨，采用电力机车的形式，运输客流量的城市交通工具。

弓网系统的运行状态是关乎地铁列车运行安全的重要因素。

为准确真实反应地铁列车运行过程中的弓网关系，安装车载弓网监测系统逐渐成为保障列车运行可靠性和安全性的重要手段。

本文主要对地铁弓网关系检测技术及常见问题整改进行论述。

关键词：地铁；弓网关系；检测技术引言弓网监测系统主要由车顶数据采集模块、车内分析服务器、车底振动补偿模块以及地面专家系统等模块构成。

车顶数据采集模块中的电气元件主要由其外壳承担保护作用，因此外壳结构设计的合理性是弓网系统稳定运行的关键，开展外壳的结构设计及优化具有重要意义。

1弓网关系检测技术方案为了检测弓网关系，根据地铁接触网特性和17号文要求，专门确定了检测技术方案。

该技术方案通过高性能计算机和定制的数字化多通道测试平台，可实现对接触网动态几何参数、燃弧指标、弓网接触压力、受电弓垂向加速度（硬点）和弓网状态监控等多项检测的信号进行实时采集和处理。

弓网关系测试的项点包括：接触网动态几何参数、弓网燃弧指标、弓网动态接触压力以及受电弓垂向加速度（硬点）。

接触网动态几何参数采用激光光切3D测量组件测量；弓网燃弧采用1台火花探测仪进行检测；弓网动态接触压力采用测力传感器进行测量；受电弓垂向振动加速度（硬点）采用加速度传感器进行测量；受电弓运行状态通过1台高精度摄像机监视。

所有信号采集采用1台高性能计算机。

2弓网关系检测中常见问题及整改建议2.1动态几何参数超限问题及整改建议对于动态几何参数超限，超限一般最常出现在锚段关节和跨中的位置。

（1）锚段关节位置出现超限。

锚段关节两段接触线过渡的地方容易产生几何参数变化。

可以根据检测结果得出超限处每个定位点的高度和线间距，通过调整悬吊槽钢或定位点高度，使该锚段关节过渡处的几何参数符合设计要求。

（2）跨中位置出现超限。

浅析城市轨道交通弓网配合实际问题提要：城市轨道交通运营过程中难免会产生各类故障问题，解决实际问题对城市轨道交通运营工作蓬勃健康发展的重要性不言而喻。

弓网系统配合问题一直是城市轨道交通问题研究分析的重点，面对实际弓网系统配合问题应及时提供相应的解决方法。

关键词：城市轨道交通弓网系统研究分析解决方法一、弓网系统关系背景车辆受电弓与接触网直接接触取流，二者关系密切，相互影响，尤其对于刚性和柔性接触网并存的线路，处理好接触网工程与车辆的接口，对于确保接触网运行品质十分重要[1]。

良好的弓网受流关系取决于两方面因素：一是受电弓和接触网均具备优良的技术性能，二是受电弓和接触网之间具有良好的匹配性，两者缺一不可。

因此要实现弓网间的良好匹配，需要接触网工程设计与车辆制造商之间进行良好的协调。

在满足单弓取流能力下，每列车配置不超过2台受电弓，每台受电弓配置2块碳滑板。

受电弓应采用重量轻、防震性能、弓网追随性、集电稳定性和单弓取流能力更好的气囊式高速受电弓。

由于刚性接触网整体刚度较柔性接触网更大，因此在受电弓选型上建议提高一个等级。

城市轨道交通车辆受电弓的静调抬升力直接决定了弓网之间的压力及其变化范围，是决定车辆受流品质的重要参数，同时也关系到停车取流时弓网间的接触电阻是否造成局部过热或烧蚀接触线。

电气化铁道采用交流25kV电压供电，接触网供电的线路一般采用单根接触线，单弓电流最高只有400A左右，受电弓静态抬升力约为70N，对于单根接触线是适宜的；城市轨道交通架空接触网通常采用直流1500V电压供电，单弓电流高达1500A左右，柔性接触网采用双接触线，受电弓静态抬升力约为120N，大量应用经验表明也是适宜的。

近年来我国地铁大量线路采用了地下线路刚性接触网、地面线路柔性接触网的供电方式，刚性接触网只有单根接触线，接触面上承受的受电弓压力和电流密度相对于双接触线的柔性接触网成倍增加，更大大超过电气化铁路弓网之间压力和电流密度，从弓网之间机械磨耗和电气磨耗的机理分析，接触线磨耗量都会大幅增加，因此合理设置受电弓的抬升力十分重要。

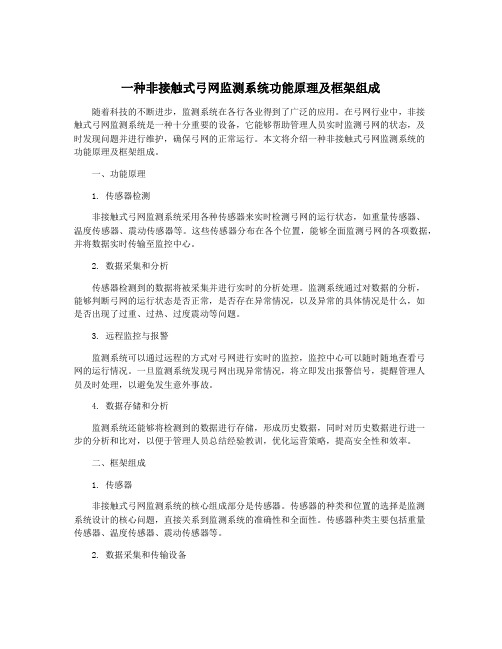

一种非接触式弓网监测系统功能原理及框架组成非接触式弓网监测系统是一种用于监测弓网（archery target）命中情况的设备，通过非接触式的方式实时记录箭矢的命中位置，以便评估射手的射击准确度。

这种系统能够提供准确、实时的数据，帮助射手改进射击技能，同时也可以用于比赛中的成绩统计和分析。

本文将介绍非接触式弓网监测系统的功能原理及框架组成。

一、功能原理非接触式弓网监测系统的核心原理是利用高速摄像机和图像处理技术对箭矢的轨迹进行跟踪和分析。

系统首先在弓网表面安装感应器或标记点，以便摄像机能够准确拍摄到箭矢的命中位置。

当射手发射箭矢时，摄像机会自动捕捉到箭矢的轨迹，并通过图像处理算法对轨迹进行分析，确定箭矢的命中位置。

系统会将这些数据实时传输到监测终端，供射手和教练员进行分析和反馈。

在图像处理方面，系统会采用一系列复杂的算法对箭矢轨迹进行处理，包括运动跟踪、边缘检测、目标识别等技术。

这些算法能够高效地识别箭矢的位置和轨迹，同时进行实时性处理，确保系统能够在毫秒级的时间内完成数据分析和传输。

除了轨迹分析，非接触式弓网监测系统还能够监测箭矢的速度、角度、弦力等参数。

通过对这些参数的测量，系统可以更全面地评估射手的射击技能，并为射手提供更具体的改进建议。

非接触式弓网监测系统的功能原理就是利用摄像技术对箭矢轨迹进行实时跟踪和分析，通过图像处理算法提取出箭矢的命中位置和相关参数，从而实现对射手射击技能的实时监测和分析。

二、框架组成非接触式弓网监测系统主要由硬件部分和软件部分组成，下面将从这两个方面介绍系统的框架组成。

1.硬件部分（1）高速摄像机：高速摄像机是非接触式弓网监测系统中至关重要的一部分，它能够实时捕捉到箭矢的轨迹，并将数据传输给监测终端。

高速摄像机需要具备高分辨率、高帧率的特点，以确保能够准确捕捉到箭矢的位置和轨迹。

（2）感应器或标记点：为了提高系统对箭矢位置的识别精度，通常在弓网表面安装感应器或标记点，以便摄像机能够准确地捕捉到箭矢的位置。

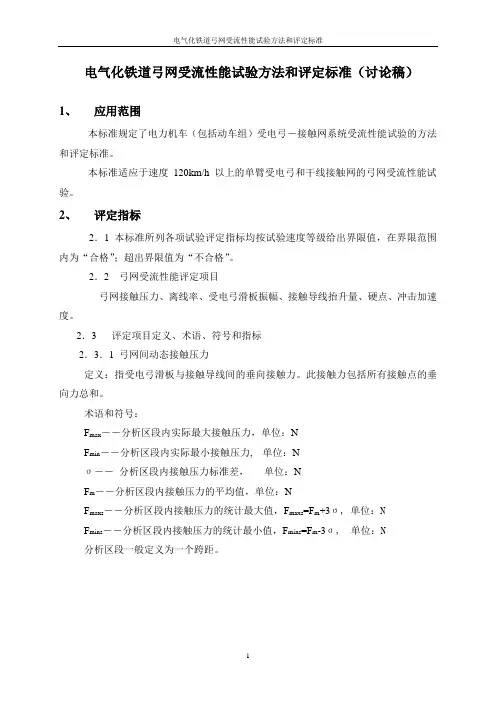

电气化铁道弓网受流性能试验方法和评定标准（讨论稿）1、应用范围本标准规定了电力机车（包括动车组）受电弓―接触网系统受流性能试验的方法和评定标准。

本标准适应于速度120km/h以上的单臂受电弓和干线接触网的弓网受流性能试验。

2、评定指标2．1 本标准所列各项试验评定指标均按试验速度等级给出界限值，在界限范围内为“合格”；超出界限值为“不合格”。

2．2弓网受流性能评定项目弓网接触压力、离线率、受电弓滑板振幅、接触导线抬升量、硬点、冲击加速度。

2．3 评定项目定义、术语、符号和指标2．3．1 弓网间动态接触压力定义：指受电弓滑板与接触导线间的垂向接触力。

此接触力包括所有接触点的垂向力总和。

术语和符号：F max――分析区段内实际最大接触压力，单位：NF min――分析区段内实际最小接触压力, 单位：Nσ――分析区段内接触压力标准差，单位：NF m――分析区段内接触压力的平均值，单位：NF maxs――分析区段内接触压力的统计最大值，F maxs=F m+3σ, 单位：NF mins――分析区段内接触压力的统计最小值，F mins=F m-3σ, 单位：N分析区段一般定义为一个跨距。

2．3．2 离线定义：指受电弓滑板脱离接触导线的时间。

术语和符号：T max――分析区段内最大一次离线的时间，单位：msμ――分析区段内的离线率。

区段内离线之和与运行时间的比率，单位：％评定指标：2．3．3 受电弓滑板振动幅度定义：指受电弓滑板在一个跨距内的振动幅度，即上下振动的范围，一般用2倍振幅表示。

术语和符号2A=H max-H min，跨距内滑板振动幅度H max—跨距内受电弓滑板的最大高度H min—跨距内受电弓滑板的最低高度2A 受接触网的安装尺寸影响，2A越小，受电弓运动轨迹越平滑，受流质量越好。

说明：对于单臂受电弓 CLOSE 方向指受电弓拐臂与前进方向一致OPEN 方向指受电弓拐臂与前进方向相反。

2．3．4 接触导线抬升量定义：指受电弓经过时，接触导线的最大抬升量，用∆H 表示。
