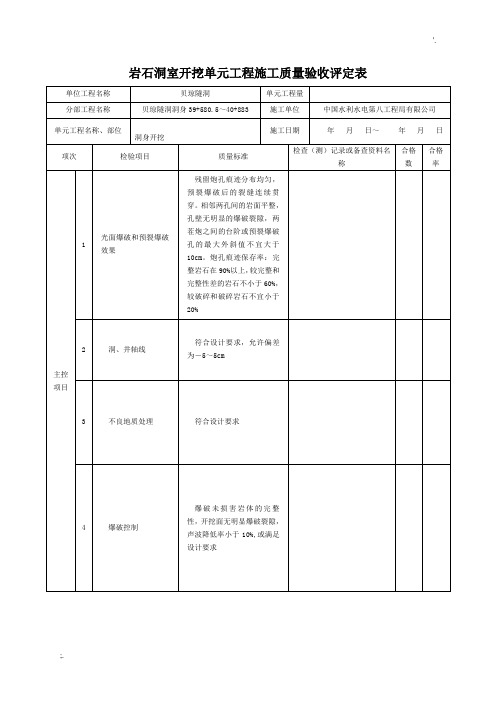

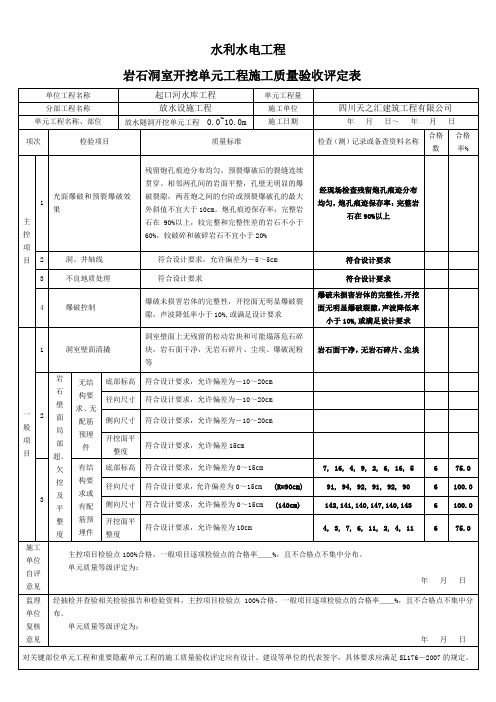

岩石洞室开挖单元工程施工质量验收评定表单位工程名称贝琼隧洞单元工程量分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位洞身开挖施工日期年月日～年月日项次检验项目质量标准检查（测）记录或备查资料名称合格数合格率主控项目1光面爆破和预裂爆破效果残留炮孔痕迹分布均匀，预裂爆破后的裂缝连续贯穿。
相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两茬炮之间的台阶或预裂爆破孔的最大外斜值不宜大于10cm。
炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于60%，较破碎和破碎岩石不宜小于20%2 洞、井轴线符合设计要求，允许偏差为－5～5cm3 不良地质处理符合设计要求4 爆破控制爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%,或满足设计要求一般项目1 洞室壁面清撬洞室壁面上无残留的松动岩块和可能塌落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等2岩石壁面局部超、欠挖及平整度无结构要求、无配筋预埋件底部标高符合设计要求，允许偏差为－10～20cm径向尺寸符合设计要求，允许偏差为－10～20cm侧向尺寸符合设计要求，允许偏差为－10～20cm开挖面平整度符合设计要求，允许偏差15cm3有结构要求或有配筋预埋件底部标高符合设计要求，允许偏差为0～15cm径向尺寸符合设计要求，允许偏差为0～15cm侧向尺寸符合设计要求，允许偏差为0～15cm开挖面平整度符合设计要求，允许偏差为10cm施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，各项报验资料 SL 631－2012的要求。
单元质量等级评定为：。
签字：年月日监理单位复核意见经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布。
各项报验资料 SL 631－2012的要求。
单元质量等级评定为：。

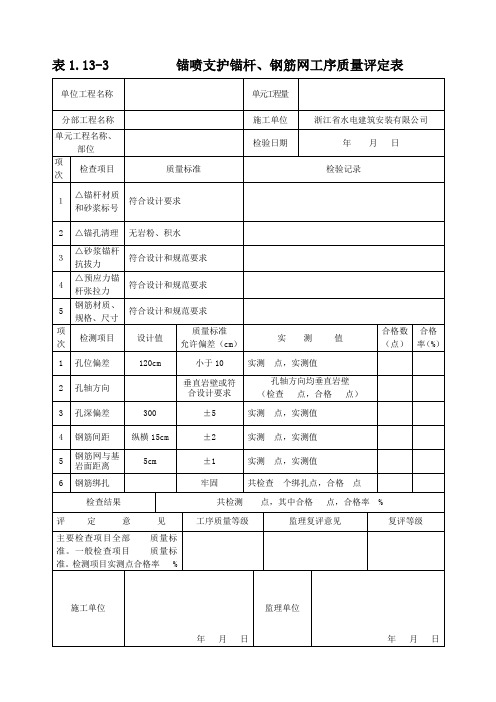

表1.13-3 锚喷支护锚杆、钢筋网工序质量评定表
锚喷支护钢筋网施工质量检查统计表
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
锚喷支护锚杆施工质量检查统计表
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
表1.13-4
锚喷支护超前小导管工序质量评定表
表1.13-3
钢支撑质量工序评定表
锚喷支护钢支撑施工质量检查统计表
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
锚喷支护连接钢筋工序质量评定表
锚喷支护喷射混凝土工序质量评定表
锚喷支护喷砼厚度断面检测记录表
质检员：监理工程师：日期：年月日
锚喷支护隐蔽工程验收单
喷锚支护施工记录
砂浆锚杆
表1.13锚喷支护单元工程质量评定表。
编号：TJQ01-02东川区团结渠首部延伸工程2号隧洞洞身分部工程验收鉴定书单位工程名称：隧洞2号隧洞洞身分部工程验收工作组二○一五年六月二日前言东川区团结渠首部延伸工程2号隧洞洞身分部工程是东川区团结渠首部延伸工程项目的一个分部工程，经过各参建单位的共同努力，该分部工程已按设计内容完成,根据《水利水电建设工程验收规程》(SL223—2008）、《水利水电工程施工质量检验与评定规程》(SL176—2007）的有关规定,2015年06月02日，由昆明市东川区团结渠首部延伸工程建设管理指挥部主持本分部工程验收,昆明市水利工程质量监督站洪工、马工列席验收会议。
会议首先由昆明市东川区团结渠首部延伸工程建设管理指挥部、云南润滇工程技术咨询有限公司、昆明市东川区水利水电勘测设计队、四川省科茂建筑工程有限公司、昆明浩淼水利水电工程检测有限公司等各参建单位组成验收工作组，验收工作组经过现场检查,查阅相关资料,认真讨论，认为该分部工程具备验收条件,并形成以下验收结论。
一、分部工程开工完工日期2011年12月22日~2014年09月12日二、分部工程建设内容该分部工程主要建设内容包括隧洞洞脸平台开挖、隧洞洞身开挖、隧洞洞身衬砌等。
三、施工过程及完成的主要工程量（一）、设计主要指标及变更情况1、原设计主要指标：2＃隧洞起始桩号为0+474。
600，结尾桩号为3+014.200，全长2539。
600m；坡降为3/1000,其中桩号0+474.600～0+494。
600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号0+494。
600～1+196。
600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号1+196。
600~1+606.600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号1+606。
600～1+656.600勘察为Ⅴ类围岩，断面形式设计为Ⅲ型断面；桩号1+656.600～1+726.600勘察为Ⅳ类围岩，断面形式设计为Ⅰ型断面;桩号1+726.600～2+821.600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号2+821.600～2+873。
第二部分单元（工序）质量评定表1.土石方工程表1.1土方开挖单元工程施工质量验收评定表1.1.1表土及土质岸坡清理工序施工质量验收评定表表1.1.2软基或土质岸坡开挖工序施工质量验收评定表表1.2岩石岸坡开挖单元工程施工质量验收评定表表1.2.1岩石岸坡开挖工序施工质量验收评定表表1.2.2岩石岸坡开挖地质缺陷处理工序施工质量验收评定表 ..表1.3岩石地基开挖单元工程施工质量验收评定表表1.3.1岩石地基开挖工序施工质量验收评定表表1.3.2岩石地基开挖地质缺陷处理工序施工质量验收评定表 ..表1.4岩石洞室开挖单元工程施工质量验收评定表表1.5土质洞室开挖单元工程施工质量验收评定表表1.6土料填筑单元工程施工质量验收评定表表1.6.1土料填筑结合面处理工序施工质量验收评定表表1.6.2土料填筑卸料及铺填工序施工质量验收评定表表1.6.3土料填筑土料压实工序施工质量验收评定表表1.6.4土料填筑接缝处理工序施工质量验收评定表表1.7砂砾料填筑单元工程施工质量验收评定表表1.7.1砂砾料铺填工序施工质量验收评定表表1.7.2砂砾料压实工序施工质量验收评定表表1.8堆石料填筑单元工程施工质量验收评定表表1.8.1堆石料铺填工序施工质量验收评定表表1.8.2堆石料压实工序施工质量验收评定表表1.9反滤（过渡）料填筑单元工程施工质量验收评定表表1.9.1反滤（过渡）料铺填工序施工质量验收评定表表1.9.2反滤（过渡）料压实工序施工质量验收评定表表1.10垫层工程单元工程施工质量验收评定表表1.10.1墊层料铺填工序施工质量验收评定表表1.10.2垫层料压实工序施工质量验收评定表表1.11排水工程单元工程施工质量验收评定表表1.12干砌石单元工程施工质量验收评定表表1.13水泥砂浆砌石体单元工程施工质量验收评定表表1.13.1水泥砂浆砌石体层面处理工序施工质量验收评定表表1.13.2水泥砂浆砌石砌筑工序施工质量验收评定表表1.13.3水泥砂浆砌石体伸缩缝（填充材料)工序施工质量验收评定表表1.14.1混凝土砌石体层面处理工序施工质量验收评定表表1.14.2混凝土砌石体砌筑工序施工质量验收评定表表1.14.3混凝土砌石体伸缩缝工序施工质量验收评定表表1.15水泥砂浆勾缝单元工程施工质量验收评定表表1.16土工织物滤层与排水单元工程施工质量验收评定表表1.16.1场地清理与垫层料铺设工序施工质量验收评定表表1.16.2织物备料工序施工质量验收评定表表1.16.3土工织物铺设工序施工质量验收评定表表1.16.4回填和表面防护工序施工质量验收评定表表1.17土工膜防渗单元工程施工质量验收评定表表1.17.1下垫层和支持层工序施工质量验收评定表表1.17.2土工膜备料工序施工质量验收评定表表1.17.3土工膜铺设工序施工质量验收评定表表1.17.4土工膜与刚性建筑物或周边连接处理工序施工质量验收评定表表1.17.5上垫层和防护层工序施工质量验收评定表2．混凝土工程表2.1普通混凝土单元工程施工质量验收评定表表2.1.1基础面、施工缝工序施工质量验收评定表表2.1.2模板制作及安装工序施工质量验收评定表表2.1.3钢筋制作及安装工序施工质量验收评定表表2.1.4预埋件制作及安装工序施工质量验收评定表表2.1.5混凝土浇筑工序施工质量验收评定表表2.1.6混凝土外观质量检查工序施工质量验收评定表表2.2碾压混凝土单元工程施工质量验收评定表表2.2.1基础面、层面处理工序施工质量验收评定表表2.2.2模板制作及安装工序施工质量验收评定表表2.2.3预埋件制作及安装工序施工质量验收评定表表2.2.4碾压混凝土浇筑工序施工质量验收评定表表2.2.5混凝土成缝工序施工质量验收评定表表2.2.6碾压混凝土外观质量检查工序施工质量验收评定表表2.3混凝土面板单元工程施工质量验收评定表表2.3.1面板基面清理工序施工质量验收评定表表2.3.2模板（滑模）制作及安装工序施工质量验收评定表表2.3.3钢筋制作及安装工序施工质量验收评定表表2.3.4预埋件制作及安装工序施工质量验收评定表表2.3.5混凝土面板浇筑工序施工质量验收评定表表2.4.1基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表表2.4.2模板制作及安装工序施工质量验收评定表表2.4.3沥青混凝土铺筑工序施工质量验收评定表表2.5沥青混凝土面板单元工程施工质量验收评定表表2.5.1沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表表2.5.2防渗层工序施工质量验收评定表表2.5.3封闭层工序施工质量验收评定表表2.5.4面板与刚性建筑物连接工序施工质量验收评定表表2.6预应力混凝土单元工程施工质量验收评定表表2.6.1基础面、施工缝工序施工质量验收评定表表2.6.2模板制作及安装工序施工质量验收评定表表2.6.3钢筋制作及安装工序施工质量验收评定表表2.6.4预埋件制作与安装工序施工质量验收评定表表2.6.5混凝土浇筑工序施工质量验收评定表表2.6.6预应力筋孔道预留工序施工质量验收评定表表2.6.7预应力筋制作及安装工序施工质量验收评定表表2.6.8预应力筋张拉工序施工质量验收评定表表2.6.9有黏结预应力筋灌浆工序施工质量验收评定表表2.6.10预应力混凝土外观质量检查工序施工质量验收评定表表2.7混凝土预制构件安装单元工程施工质量验收评定表表2.7.1混凝土构件外观质量检查工序施工质量验收评定表表2.7.2预制件吊装工序施工质量验收评定表表2.7.3预制件接缝及接头处理工序施工质量验收评定表表2.8混凝土坝坝体接缝灌浆单元工程施工质量验收评定表表2.8.1灌浆前检查工序施工质量验收评定表表2.8.2灌浆工序施工质量验收评定表表2.9安全监测仪器设备安装埋设单元工程施工质量验收评定表表2.9.1安全监测仪器设备检验工序施工质量验收评定表表2.9.2安全监测仪器设备埋设工序施工质量验收评定表表2.9.3观测电缆敷设工序施工质量验收评定表表2.10观测孔（井）单元工程施工质量验收评定表表2.10.1观测孔（井）造孔工序施工质量验收评定表表2.10.2测压管制作与安装工序施工质量验收评定表表2.10.3观测孔（井）率定工序施工质量验收评定表表2.11外部变形观测设施安装（垂线法）单元工程施工质量验收评定表表2.13外部变形观测设施安装（视准线法）单元工程施工质量验收评定表表2.14外部变形观测设施安装（激光准直法）单元工程施工质量验收评定表3.地基处理与基础工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表3.1.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表表3.1.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表表3.2.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表表3.4.2覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表表3.5.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表表3.6.1钢衬接触灌浆单孔钻孔工序施工质量验收评定表表3.6.2钢衬接触灌浆单孔灌浆工序施工质量验收评定表表3.7劈裂灌浆单孔及单元工程施工质量验收评定表表3.7.1劈裂灌浆单孔钻孔工序施工质量验收评定表表3.7.2劈裂灌浆单孔灌浆工序施工质量验收评定表表3.8混凝土防渗墙单元工程施工质量验收评定表表3.8.1混凝土防渗墙造孔工序施工质量验收评定表表3.8.2混凝土防渗墙清孔工序施工质量验收评定表表3.8.3混凝土防渗墙混凝土浇筑工序施工质量验收评定表表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表表3.9.0高压喷射灌浆防渗墙单孔施工质量验收评定表表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表表3.11地基排水孔排水单孔及单元工程施工质量验收评定表表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表表3.11.2地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量表3.11.3地基排水孔排水工程单孔孔口测试工序施工质量验收评定表表3.12地基管（槽）网排水单元工程施工质量验收评定表表3.12.1地基管（槽）网排水工程铺设基面处理工序施工质量验收评定表表3.12.2地基管（槽）网排水工程管（槽）网铺设及保护工序施工质量验收评定表表3.13锚喷支护单元工程施工质量验收评定表表3.13.1错喷支护错杆工序施工质量验收评定表表3.13.2锚喷支护喷射混凝土工序施工质量验收评定表表3.14预应力锚索加固单根及单元工程施工质量验收评定表表3.14.1预应力锚索加固单根钻孔工序施工质量验收评定表表3.14.2预应力错索加固单根锚束制作安装工序施工质量验收评定表表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表表3.14.4预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表表3.15.1钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表表3.16振冲法地基加固单元工程施工质量验收评定表表3.16.0振冲法地基加固工程单桩施工质量验收评定表表3.17强夯法地基加固单元工程施工质量验收评定表4.堤防工程表4.1堤基清理单元工程施工质量验收评定表表4.1.1基面清理工序施工质量验收评定表表4.1.2基面平整压实工序施工质量验收评定表表4.2土料碾压筑堤单元工程施工质量验收评定表表4.2.1土料摊铺工序施工质量验收评定表表4.2.2土料碾压工序施工质量验收评定表表4.3土料吹填筑堤单元工程施工质量验收评定表表4.3.1围堰修筑工序施工质量验收评定表表4.3.2土料吹填工序施工质量验收评定表表4.4堤身与建筑物结合部填筑单元工程表4.4.1建筑物表面涂浆工序施工质量验收评定表表4.4.2土料吹填工序施工质量验收评定表表4.5防冲体护脚单元工程施工质量验收评定表表4.5.1-1散抛石工序施工质量验收评定表表4.5.1-2石笼防冲体制备工序施工质量验收评定表表4.5.1-3预制防冲体制备工序施工质量验收评定表表4.5.1-5柴枕防冲体制备工序施工质量验收评定表表4.5.2防冲体抛投工序施工质量验收评定表表4.6沉排护脚单元工程施工质量验收评定表表4.6.1沉排锚定工序施工质量验收评定表表4.6.2-1旱地或冰上铺设铰链混凝土块沉排铺设工序施工质量验收评定表表4.6.2-2水下铰链混凝土块沉排铺设工序施工质量验收评定表441 表4.6.2-3旱地或冰上土工织物软体沉排铺设工序施工质量验收评定表表4.6.2-4水下土工织物软体沉排铺设工序施工质量验收评定表445 表4.7砂（石）垫层单元工程施工质量验收评定表表4.8土工织物铺设单元工程施工质量验收评定表表4.9毛石粗排护坡单元工程施工质量验收评定表表4.10石笼护坡单元工程施工质量验收评定表表4.11干砌石护坡单元工程施工质量验收评定表表4.12浆砌石护坡单元工程施工质量验收评定表表4.12.1基础面处理工序施工质量验收评定表表4.12.2水泥砂浆砌石体砌筑工序施工质量验收评定表表4.12.3浆砌石护坡外观质量检查工序施工质量验收评定表表4.13混凝土预制块护坡单元工程施工质量验收评定表表4.13.1基础面处理工序施工质量验收评定表表4.13.2模板制作及安装工序施工质量验收评定表表4.13.3钢筋制作及安装工序施工质量验收评定表表4.13.4混凝土浇筑工序施工质量验收评定表表4.13.5预制块护坡外观质量检查工序施工质量验收评定表表4.14现浇混凝土护坡单元工程施工质量验收评定表表4.14.1基础面处理工序施工质量验收评定表表4.14.2模板制作及安装工序施工质量验收评定表表4.14.3钢筋制作及安装工序施工质量验收评定表表4.14.4混凝土浇筑工序施工质量验收评定表表4.14.5现浇混凝土护坡外观质量检查工序施工质量验收评定表表4.15模袋混凝土护坡单元工程施工质量验收评定表表4.15.1基础面处理工序施工质量验收评定表表4.15.2混凝土浇筑工序施工质量验收评定表表4.15.3模袋混凝土护坡外观质量检查工序施工质量验收评定表表4.16灌砌石护坡单元工程施工质量验收评定表表4.16.1基础面处理工序施工质量验收评定表表4.16.2模板制作及安装工序施工质量验收评定表表4.16.4灌砌石护坡外观质量检查工序施工质量验收评定表表4.17植草护坡单元工程施工质量验收评定表表4.18防浪护堤林单元工程施工质量验收评定表表4.19河道疏浚单元工程施工质量验收评定表5.水工金属结构安装工程表5.1压力钢管单元工程安装质量验收评定表表5.1.1管节安装质量检查表表5.1.2焊缝外观质量检查表表5.1.3焊缝内部质量检查表表5.1.4表面防腐蚀质量检查表表5.2平面闸门埋件单元工程安装质量验收评定表表5.2.1平面闸门底槛安装质量检查表表5.2.2平面闸门门楣安装质量检查表表5.2.3平面闸门主轨安装质量检查表表5.2.4平面同门侧轨安装质量检查表表5.2.5平面闸门反轨安装质量检查表表5.2.6平面闸门止水板安装质量检查表表5.2.7平面闸门护角兼作侧轨安装质量检查表表5.2.8平面闸门胸墙安装质量检查表表5.3平面间门门体单元工程安装质量验收评定表表5.3.1平面闸门门体安装质量检查表表5.4孤形同门埋件单元工程安装质量验收评定表表5.4.1弧形闸门底槛安装质量检查表表5.4.2弧形闸门门楣安装质量检查表表5.4.3弧形闸门侧止水板安装质量检查表表5.4.4弧形闸门侧轮导板安装质量检查表表5.4.5弧形闸门铰座钢梁及其相关埋件安装质量检查表表5.5弧形闸门门体单元工程安装质量验收评定表表5.5.1弧形闸门门体安装质量检查表表5.6人字闸门埋件单元工程安装质量验收评定表表5.6.1人字闸门埋件安装质量检查表表5.7人字用门门体单元工程安装质量验收评定表表5.7.1人字闸门门体安装质量检查表表5.8活动式拦污栅单元工程安装质量验收评定表表5.8.1活动式拦污栅安装质量检查表表5.9大车轨道单元工程安装质量验收评定表表5.9.1大车轨道安装质量检查表表5.10桥式启闭机单元工程安装质量验收评定表表5.10.2小车行走机构安装质量检查表表5.10.3制动器安装质量检查表表5.10.4桥式启讯机试运行质量检查表表5.11门式启闭机单元工程安装质量验收评定表表5.11.1门式启闭机门腿安装质量检查表表5.11.2门式启闭机试运行质量检查表表5.12固定卷扬式启闭机单元工程安装质量验收评定表表5.12.1固定卷扬式启闭机安装位置质量检查表表5.12.2固定卷扬式启闭机试运行质量检查表表5.13螺杆式启闭机单元工程安装质量验收评定表表5.13.1螺杆式启闭机安装位置质量检查表表5.13.2螺杆式启闭机试运行质量检查表表5.14液压式启闭机单元工程安装质量验收评定表表5.14.1液压式启闭机机械系统机架安装质量检查表表5.14.2液压式启闭机机械系统钢梁与推力支座安装质量检查表表5.14.3液压式启闭机试运行质量检查表6.水轮发电机组安装工程6.1立式反击式水轮机安装工程6.1.1尾水管里衬单元工程安装质量验收评定表表6.1.2转轮室、基础环、座环单元工程安装质量验收评定表表6.1.3蜗壳单元工程安装质量验收评定表表6.1.4机坑里衬及接力器基础单元工程安装质量验收评定表表6.1.5转轮装配单元工程安装质量验收评定表表6.1.6导水机构单元工程安装质量验收评定表表6.1.7接力器单元工程安装质量验收评定表表6.1.8转动部件单元工程安装质量验收评定表表6.1.9水导轴承及主轴密封单元工程安装质量验收评定表表6.1.10附件单元工程安装质量验收评定表6.2贯流式水轮机安装工程表6.2.1尾水管单元工程安装质量验收评定表表6.2.2管形座单元工程安装质量验收评定表表6.2.3导水机构单元工程安装质量验收评定表表6.2.4轴承单元工程安装质量验收评定表表6.2.5转动部件单元工程安装质量验收评定表6.3冲击式水轮机安装工程表6.3.1引水管路单元工程安装质量验收评定表表6.3.2机壳单元工程安装质量验收评定表表6.3.3喷嘴与接力器单元工程安装质量验收评定表6.4调速器及油压装置安装工程表6.4.1油压装置单元工程安装质量验收评定表表6.4.2调速器（机械柜和电气柜）单元工程安装质量验收评定表表6.4.3调速系统静态调整试验单元工程安装质量验收评定表6.5立式水轮发电机安装工程表6.5.1上、下机架单元工程安装质量验收评定表表6.5.2定子单元工程安装质量验收评定表表6.5.3转子（转子部件）单元工程安装质量验收评定表表6.5.4制动器单元工程安装质量验收评定表表6.5.5推力轴承和导轴承单元工程安装质量验收评定表表6.5.6机组轴线调整单元工程安装质量验收评定表6.6卧式水轮发电机安装工程表6.6.1定子和转子单元工程安装质量验收评定表表6.6.2轴承单元工程安装质量验收评定表6.7灯泡式水轮发电机安装工程表6.7.1主要部件单元工程安装质量验收评定表表6.7.2总体安装单元工程安装质量验收评定表6.8静止励磁装置及系统安装工程表6.8.1励磁装置及系统单元工程安装质量验收评定表6.9主阀及附属设备安装工程表6.9.1蝴蝶傾单元工程安装质量验收评定表表6.9.2球阀单元工程安装质量验收评定表表6.9.3筒形阀单元工程安装质量验收评定表表6.9.4伸缩节单元工程安装质量验收评定表表6.9.5主阀附件和操作机构单元工程安装质量验收评定表6.10机组管路安装工程6.10.1机组管路单元工程安装质量验收评定表7.水力机械辅助设备系统安装工程7.1空气压缩机与通风机安装工程表7.1.1空气压缩机单元工程安装质量验收评定表表7.1.2离心通风机单元工程安装质量验收评定表表7.1.3轴流通风机单元工程安装质量验收评定表7.2泵装置与滤水器安装工程表7.2.1离心泵单元工程安装质量验收评定表表7.2.2水环式真空泵单元工程安装质量验收评定表表7.2.3深井泵单元工程安装质量验收评定表表7.2.4潜水泵单元工程安装质量验收评定表表7.2.7波水器单元工程安装质量验收评定表7.3水力监测装置与自动化元件装置安装工程表7.3.1水力监测仪表、非电量监测装置单元工程安装质量验收评定表表7.3.2自动化元件（装置）单元工程安装质量验收评定表7.4水力机械系统管道安装工程表7.4.1管道制作单元工程安装质量验收评定表7.5箱、罐及其他容器安装工程表7.5.1箱、罐及其他容器单元工程安装质量验收评定表第二部分单元（工序）质量评定表1.土石方工程表1.1土方开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
水利水电工程施工质量验收评定表及填表说明水利水电建设管理与质量安全中心二〇一三年十月填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《评定表》作为档案资料长期保存。
因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。
（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。
数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片刮等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
岩石洞室开挖单元工程施工质量验收评定表单位工程名称贝琼隧洞单元工程量分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位洞身开挖施工日期年月日～年月日项次检验项目质量标准检查（测）记录或备查资料名称合格数合格率主控项目1光面爆破和预裂爆破效果残留炮孔痕迹分布均匀，预裂爆破后的裂缝连续贯穿。
相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两茬炮之间的台阶或预裂爆破孔的最大外斜值不宜大于10cm。
炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于60%，较破碎和破碎岩石不宜小于20%2 洞、井轴线符合设计要求，允许偏差为－5～5cm3 不良地质处理符合设计要求4 爆破控制爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%,或满足设计要求一般项目1 洞室壁面清撬洞室壁面上无残留的松动岩块和可能塌落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等2岩石壁面局部超、欠挖及平整度无结构要求、无配筋预埋件底部标高符合设计要求，允许偏差为－10～20cm径向尺寸符合设计要求，允许偏差为－10～20cm侧向尺寸符合设计要求，允许偏差为－10～20cm开挖面平整度符合设计要求，允许偏差15cm3有结构要求或有配筋预埋件底部标高符合设计要求，允许偏差为0～15cm径向尺寸符合设计要求，允许偏差为0～15cm侧向尺寸符合设计要求，允许偏差为0～15cm开挖面平整度符合设计要求，允许偏差为10cm施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，各项报验资料 SL 631－2012的要求。
单元质量等级评定为：。
签字：年月日监理单位复核意见经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布。
各项报验资料 SL 631－2012的要求。
单元质量等级评定为：。
签字：年月日岩石洞室开挖单元工程施工质量验收自检表单位工程名称贝琼隧洞单元工程量分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位洞身开挖施工日期年月日～年月日项次检验项目质量标准检查（测）记录或备查资料名称合格数合格率主控项目1 光面爆破和预裂爆破效果残留炮孔痕迹分布均匀，预裂爆破后的裂缝连续贯穿。
相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两茬炮之间的台阶或预裂爆破孔的最大外斜值不宜大于10cm。
炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于60%，较破碎和破碎岩石不宜小于20%2 洞、井轴线符合设计要求，允许偏差为－5～5cm3 不良地质处理符合设计要求4 爆破控制爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%,或满足设计要求一般项目1 洞室壁面清撬洞室壁面上无残留的松动岩块和可能塌落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等2岩石壁面局部超、欠挖及平整度无结构要求、无配筋预埋件底部标高符合设计要求，允许偏差为－10～20cm径向尺寸符合设计要求，允许偏差为－10～20cm侧向尺寸符合设计要求，允许偏差为－10～20cm开挖面平整度符合设计要求，允许偏差15cm3有结构要求或有配筋预埋件底部标高符合设计要求，允许偏差为0～15cm径向尺寸符合设计要求，允许偏差为0～15cm侧向尺寸符合设计要求，允许偏差为0～15cm开挖面平整度符合设计要求，允许偏差为10cm施工单位自评意见初检：年月日复检;年月日终检：年月日锚喷支护单元工程施工质量验收评定表单位工程名称贝琼隧洞单元工程量分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位隧洞开挖施工日期年月日～年月日项次工序名称工序质量验收评定等级1 △锚杆（包括钻孔）2 喷混凝土（包括钢筋网制作及安装）施工单位自评意见单元工程质量检查符合要求，工序全部合格，其中优良占 %，工序达到优良，各项报验资料 SL 633－2012的要求。
单元工程质量等级评定为：。
签字：年月日监理单位复核评定意见经进行单元工程质量检查，符合要求，工序全部合格，其中优良孔占 %，工序达到优良，各项报验资料 SL 633－2012的要求。
单元工程质量等级评定为：。
签字：年月日锚喷支护锚杆（包括钻孔）工序施工质量验收评定表单位工程名称贝琼隧洞工序名称分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位隧洞开挖施工日期年月日～年月日项次检验项目质量要求检查（测）记录合格数合格率主控项目1锚杆材质和胶结材料性能符合设计要求2 孔深偏差≤50mm3 锚孔清理孔内无岩粉、无积水4锚杆抗拔力（或无损检测）符合设计和规范要求5 预应力锚杆张拉力符合设计和规范要求一般项目1 锚杆孔位偏差≤150mm（预应力铺杆：≤200mm）2 锚杆钻孔方向偏差符合设计要求（预应力锚杆：≤3%）3 锚杆钻孔孔径符合设计要求4 锚杆长度偏差≤5mm5 锚杆孔注浆符合设计和规范要求6 施工记录齐全、准确、清晰施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，不合格点的质量有关规范或设计要求的限值，各项报验资料 SL 633－2012的要求。
工序质量等级评定为：。
签字：年月日监理单位复核评定意见经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，不合格点的质量有关规范或设计要求的限值，各项报验资料 SL 633－2012的要求。
工序质量等级评定为：。
签字：年月日锚喷支护喷射混凝土工序施工质量验收评定表单位工程名称贝琼隧洞工序名称分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位隧洞开挖施工日期年月日～年月日项次检验项目质量要求检查（测）记录合格数合格率主控项目1 喷混凝土性能符合设计要求2 喷层均勻性个别处有夹层、包沙3 喷层密实性无滴水、个别点渗水4 喷层厚度符合设计和规范要求一般项目1 喷混凝土配合比满足规范要求2 受喷面清理符合设计及规范要求3 喷层表面整体性个别处有微细裂缝4 喷层养护符合设计及规范要求5 钢筋（丝）网格间距偏差≤20mm6 钢筋（丝）网安装符合设计和规范要求7 施工记录齐全、准确、清晰施工单位自评意见主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，不合格点的质量有关规范或设计要求的限值，各项报验资料 SL 633－2012的要求。
工序质量等级评定为：。
签字：年月日监理单位复核评定意见经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，不合格点的质量有关规范或设计要求的限值，各项报验资料 SL 633－2012的要求。
工序质量等级评定为：。
签字：年月日锚喷支护锚杆（包括钻孔）工序施工质量验收自检表单位工程名称贝琼隧洞工序名称分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位隧洞开挖施工日期年月日～年月日项次检验项目质量要求检查（测）记录合格数合格率主控项目1锚杆材质和胶结材料性能符合设计要求2 孔深偏差≤50mm3 锚孔清理孔内无岩粉、无积水4锚杆抗拔力（或无损检测）符合设计和规范要求5预应力锚杆张拉力符合设计和规范要求一般项目1 锚杆孔位偏差≤150mm（预应力铺杆：≤200mm）2锚杆钻孔方向偏差符合设计要求（预应力锚杆：≤3%）3 锚杆钻孔孔径符合设计要求4 锚杆长度偏差≤5mm5 锚杆孔注浆符合设计和规范要求6 施工记录齐全、准确、清晰施工单位自评意见初检：年月日复检：年月日终检：年月日锚喷支护喷射混凝土工序施工质量验收自检表单位工程名称贝琼隧洞工序名称分部工程名称贝琼隧洞洞身39+580.5～40+883 施工单位中国水利水电第八工程局有限公司单元工程名称、部位贝琼开挖施工日期年月日～年月日项次检验项目质量要求检查（测）记录合格数合格率主控项目1 喷混凝土性能符合设计要求2 喷层均勻性个别处有夹层、包沙3 喷层密实性无滴水、个别点渗水4 喷层厚度符合设计和规范要求一般项目1 喷混凝土配合比满足规范要求2 受喷面清理符合设计及规范要求3 喷层表面整体性个别处有微细裂缝4 喷层养护符合设计及规范要求5钢筋（丝）网格间距偏差≤20mm6 钢筋（丝）网安装符合设计和规范要求7 施工记录齐全、准确、清晰施工单位自评意见初检：年月日复检：年月日终检：年月日。
