2017最新水利水电工程施工质量验收评定表及填表说明

水利水电工程施工质量评定表填表说明与示例（试行）水利部建设与管理司水利部水利工程质量监督总站水利部办公厅关于颂发《水利水电工程施工质量评定表填表说明与示例》（试行）的通知办建管[2002]182号各流域机构，各省、自治区、直辖市水利（水务）厅（局），新疆生产建设兵团水利局：为进一步规范水利水电工程施工质量评定工作，不断提高水利水电工程施工质量，水利部建设与管理司、水利部水利工程质量监督总站组织编制了《水利水电工程施工质量评定表填表说明与示例》（试行）（以下简称《填表与示例》试行），现颂布试行。

由于技术进步、设备更新、工艺流程改造较快，部分工程，特别是部分水轮发电机、水力机械辅助设备、发电电气设备、升压变电电气设备安装工程沿无统一的质量评定标准和表格。

为了做好相应工程的质量评定工作，请向单位根据新技术、新工艺的技术规范、设计要求和设备生产厂商的技术说明书，制订施工安装质量评定标准，并按照《水利水电工程质量评定表》（试行）的统一格式（表头、表尾、表身）制订相应质量评定表格。

有关质量评定标准和表格，地方项目经省级水利行政主管部门或委托的水利工程质量监督机构批准，流域机构主管的中央项目经流域机构或其委托的水利部水利工程质量监督总站流域分站批准，并报水利部建设与管理司和水利水部水利工程质量监督总站备案；部直管工程须经水利部建设与管理司或水利部水利工程质量监督总站批准。

请各单位强化质量评定工作管理，应用好《填表说明与示例》（试行）在使用《填表说明与示例》（试行）过程中有何问题、意见及建议，请及时告知利部建设与管理司和水利部水利工程质量监督总站。

《水利水电工程施工质量评定表填表说明与示例》（试行）正式文本由中国水利水电出版社出版发行。

2002 年12月11日编写说明为了规范水利水电工程施工质量评定工作，进一步提高水利水电工程质量管理水平，2002年12月11日，水利水电工程施工质量评定表填表说明与示部办公厅以办建管[2002]182号颂发了《水利水电工程施工质量评定表填表说明与示例》（试行）。

水利水电工程单元工程施工质量验收评定表及填表说明即红皮书堤防工程填表说明1.本章表格适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。

2.单位工程、分部工程名称应按《项目划分表》确定的名称填写。

单元工程名称、部位填写《项目划分表》确定的本单元工程设备名称及部位。

工序前加“△”者为主要工序。

3.工序施工质量验收评定应具下述条件进行验收评定：①工序中所有施工内容已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.工序施工质量验收评定应按下述程序进行验收评定：①施工单位应首先对已经完成的工序施工质量进行自检，并做好检验记录；②施工单位自检合格后，应填写工序施工质量验收评定表，质量责任人履行相应签认手续后，应向监理单位申请复核；③监理单位收到表格后，应在4h内进行复核。

5.监理复核内容包括：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求；③在施工单位提交的“工序施工质量验收评定表”中填写复核记录，并签署工序施工质量评定意见，评定（核定）工序施工质量等级，相关责任人履行相应签认手续。

6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，在一个工作日内进行复核。

8.监理复核单元工程施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL 634- ）的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

填表基本规定《水利水电工程施工质量评定表》（试行）（以下简称《评定表》是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的生要参考。

SL223-1999《水利水电建设工程验收规程》规定，《评定表》是水利水电工程验收的备查资料。

《水利水电建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本说明：1.单元(工序)工程定工后,应及时评定其质量等级,并按现场检验结果,如实填写《评定表》。

现场检验应遵守随机取样原则。

2．《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用园珠笔、铅笔填写。

3．文字。

应按国务院颁布的简化汉字书写。

字迹应工整、清晰。

4．数字和单位，数字使用阿拉伯数字（1、2、3、…..、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：Mpa、m、m3、t、…….）。

5．合格率。

用百分数表示，小数后保留一位。

如果恰为整数，则小数点以0表示。

例如：95.0%。

6．改错。

将错误用斜线划掉，再在其右上方填写正确的文字（或数学），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

例如：……表面有裂缝纹，抗压强度25.3 23.3Mpa。

7．表头填写。

①单位工程、分部工程名称，按项目划分确定的名称填写。

②单元工程名称、部位：填写该单元工程名称（中文名称或编号），部位可用桩号、高程等表示。

③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。

④单元工程量：填写本单元主要工程量。

⑤检验（评定）日期：年——填写4位数，月——填写实际月份（1～12月），日——填写实际日期（1～31日）。

8．质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求”者，应标出所执行的规范名称及编号。

9．检验记录。

文字记录应真实、准确、简练。

数字记录应准确、可靠，小数点后保留位数应符合有关规定。

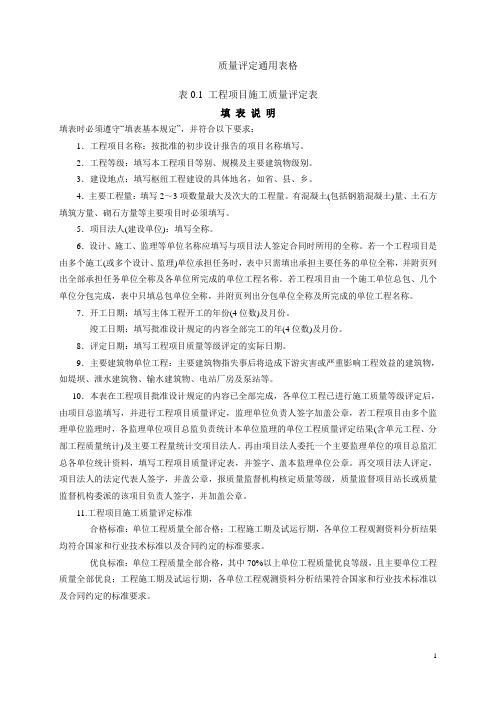

质量评定通用表格表0.1 工程项目施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1．工程项目名称：按批准的初步设计报告的项目名称填写。

2．工程等级：填写本工程项目等别、规模及主要建筑物级别。

3．建设地点：填写枢纽工程建设的具体地名，如省、县、乡。

4．主要工程量：填写2～3项数量最大及次大的工程量。

有混凝土(包括钢筋混凝土)量、土石方填筑方量、砌石方量等主要项目时必须填写。

5．项目法人(建设单位)：填写全称。

6．设计、施工、监理等单位名称应填写与项目法人签定合同时所用的全称。

若一个工程项目是由多个施工(或多个设计、监理)单位承担任务时，表中只需填出承担主要任务的单位全称，并附页列出全部承担任务单位全称及各单位所完成的单位工程名称。

若工程项目由一个施工单位总包、几个单位分包完成，表中只填总包单位全称，并附页列出分包单位全称及所完成的单位工程名称。

7．开工日期：填写主体工程开工的年份(4位数)及月份。

竣工日期：填写批准设计规定的内容全部完工的年(4位数)及月份。

8．评定日期：填写工程项目质量等级评定的实际日期。

9．主要建筑物单位工程：主要建筑物指失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄水建筑物、输水建筑物、电站厂房及泵站等。

10．本表在工程项目批准设计规定的内容已全部完成，各单位工程已进行施工质量等级评定后，由项目总监填写，并进行工程项目质量评定，监理单位负责人签字加盖公章，若工程项目由多个监理单位监理时，各监理单位项目总监负责统计本单位监理的单位工程质量评定结果(含单元工程、分部工程质量统计)及主要工程量统计交项目法人。

再由项目法人委托一个主要监理单位的项目总监汇总各单位统计资料，填写工程项目质量评定表，并签字、盖本监理单位公章。

再交项目法人评定，项目法人的法定代表人签字，并盖公章，报质量监督机构核定质量等级，质量监督项目站长或质量监督机构委派的该项目负责人签字，并加盖公章。

《水利水电工程施工质量评定表填表说明与示例（试行）》共246个表格，其目录与所在的页码如下：第一部分：工程项目施工质量评定表（6个）表01水工建筑物外观质量评定表(3页)表02房屋建筑安装工程观感质量评定表(7页)表03分部工程施工质量评定表(12页)表04单位工程施工质量检验资料核查表(16页)表05单位工程施工质量评定表(21页)表06工程项目施工质量评定表(24页)第二部分：水工建筑工程单元工程施工质量评定表（30个）表1.1 岩石边坡开挖单元工程施工质量评定表(29页)表1.2 岩石地基开挖单元工程质量评定表(32页)表1.3 岩石洞室开挖单元工程质量评定表(35页)表1.4 软基和岸坡开挖单元工程质量评定表(38页)表1.5 混凝土单元工程质量评定表(41页)表1.5-1基础面或混凝土施工缝处理工序质量评定表(44页)表1.5-2混凝土模板工序质量评定表(47页)表1.5-3混凝土钢筋工序质量评定表(50页)表1.5-4混凝土止水、伸缩缝和排水管安装工序质量评定表(55页) 表1.5-5混凝土浇筑工序质量评定表(58页)表1.6 混凝土预制构件安装单元工程质量评定表(61页)表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表(64页)表1.8 岩石地基帷幕灌浆单元工程质量评定表(67页)表1.9 岩石地基固结灌浆单元工程质量评定表(70页)表1.10水工隧洞回填灌浆单元工程质量评定表(73页)表1.11高压喷射灌浆单元工程质量评定表(76页)表1.12基础排水单元工程质量评定表(79页)表1.13锚喷支护单元工程质量评定表(82页)表1.13-1锚喷支护锚杆、钢筋网工序质量评定表(85页)表1.13-2锚喷支护喷射混凝土质量工序评定表(85页)表1.14混凝土防渗墙单元工程质量评定表(91页)表1.15振冲地基加固单元工程质量评定表(94页)表1.16造孔灌注桩基础单元工程质量评定表(97页)表1.17河道疏浚单元工程质量评定表(100页)表1.18砂料质量评定表(103页)表1.19 粗骨料质量评定表(106页)表1.20 混凝土拌和质量评定表(109页)表1.20-1混凝土拌和物质量评定表(112页)表1.20-2混凝土试块质量评定表(115页)表1.21 混凝土预制构件制作质量评定表(118页)第三部分：金属结构及启闭机安装工程单元工程施工质量评定表（59个）表2.1 压力钢管制作单元工程质量评定表(125页)表2.2 压力钢管伸缩节制造单元工程质量评定表(131页)表2.3 压力钢管岔管制造单元工程质量评定表(136页)表2.4 压力钢管埋管安装单元工程质量评定表(139页)表2.4-1压力钢管埋管管口中心、里程、圆度、纵缝、环缝对口错位质量评定表(142页)表2.4-2 焊缝外观质量评定表(145页)表2.4-3 一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表(148页)表2.4-4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表(151页)表2.5 压力钢管明管安装单元工程质量评定表(154页)表2.5-1压力钢管明管安装工程管口中心、里程、支座中心等质量评定表(157页)表2.5-2压力钢管明管防腐蚀表面处理、涂料涂装质量评定表(160页)表2.6 平面闸门埋件安装单元工程质量评定表(163页)表2.6-1平面闸门底槛、门楣安装质量评定表(166页)表2.6-2平面闸门主轨、侧轨安装质量评定表(169页)表2.6-3平面闸门侧止水底座、反轨安装质量评定表(172页)表2.6-4平面闸门胸墙、护角安装质量评定表(175页)表2.6-5平面闸门工作范围内各埋件距离(178页)表2.7 平面闸门门体安装单元工程质量评定表(181页)表2.7-1平面闸门门体止水橡皮、反向滑块安装质量评定表(184页) 表2.8 弧形闸门埋件安装单元工程质量评定表(187页)表2.8-1弧形闸门底槛、门楣安装质量评定表(190页)表2.8-2弧形闸门侧止水座板、侧轨导板安装质量评定表(194页) 表2.8-3弧形闸门工作范围内各埋件距离质量评定表(197页)表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表(200页)表2.9 弧形闸门门体安装单元工程质量评定表(203页)表2.9-1弧形闸门门体铰座安装质量评定表(206页)表2.9-2弧形闸门门体铰轴、支臂安装质量评定表(209页)表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装质量评定表(212页)表2.10人字闸门埋件安装单元工程质量评定表(215页)表2.10-1人字闸门埋件底枢装置安装质量评定表(218页)表2.10-2人字闸门埋件顶枢装置及枕座安装质量评定表(221页) 表2.11人字闸门门体安装单元工程质量评定表(224页)表2.11-1人字闸门门体顶、底枢轴线安装质量评定表(227页)表2.11-2人字闸门门体止水橡皮安装质量评定表(231页)表2.12活动式拦污栅安装单元工程质量评定表(233页)表2.12-1活动式拦污栅埋件安装质量评定表(237页)表2.12-2活动式拦污栅孔口部位各埋件间距离质量评定表(239页) 表2.12-3活动式拦污栅栅体安装质量评定表(243页)表2.13启闭机械轨道安装单元工程质量评定表(245页)表2.14桥式启闭机（或起重机）安装单元工程质量评定表(248页) 表2.14-1制动器安装质量评定表(251页)表2.14-2联轴器安装质量评定表(255页)表2.14-3弹性圆柱销联轴器两轴的同轴度、联轴器间的端面间隙质量评定表(257页)表2.14-4桥架和大车行走机构安装质量评定表(260页)表2.14-5小车行走机构安装质量评定表(266页)表2.14-6桥（门）式启闭机（起重机）试运转质量评定表(269页) 表2.15门式启闭机安装单元工程质量评定表(272页)表2.15-1门式启闭机门腿安装质量评定表(275页)表2.16固定卷扬式启闭机安装单元工程质量评定表(278页)表2.16-1固定卷扬式启闭机中心、高程和水平安装质量评定表(281页)表2.16-2固定卷扬式启闭机试运转质量评定表(284页)表2.17螺杆式启闭机安装单元工程质量评定表(287页)表2.17-1螺杆式启闭机中心、高程、水平和螺杆铅垂度质量评定表(290页)表2.17-2螺杆式启闭机试运转质量评定表(293页)表2.18油压启闭机安装单元工程质量评定表(296页)表2.18-1油压启闭机架安装及活塞杆铅垂度质量评定表(299页)表2.18-2油压启闭机架钢梁与推力支座安装质量评定表(302页)表2.18-3油压启闭机油桶、储油箱、管道安装质量评定表(305页) 表2.18-4油压启闭机启闭试验及液压试验评定表(308页)第四部分：水轮发电机组安装工程单元工程施工质量评定表（47 个）表3.1立式反击式水轮机吸出管里衬安装单元工程质量评定表(313页)表3.2立式反击式水轮机基础环、座环安装单元工程质量评定表(316页)表3.3立式反击式水轮机蜗壳安装单元工程质量评定表(319页)表3.4立式反击式水轮机机坑里衬及接力器基础安装单元工程质量评定表(322页)表3.5立式反击式水轮机转轮装配单元工程质量评定表(325页)表3.6立式反击式水轮机导水机构安装单元工程质量评定表(329页) 表3.7立式反击式水轮机接力器安装单元工程质量评定表(333页) 表3.8立式反击式水轮机转动部件安装单元工程质量评定表(337页) 表3.9立式反击式水轮机水导轴承及主轴密封安装单元工程质量评定表(341页)表3.10立式反击式水轮机附件安装单元工程质量评定表(345页)表3.11灯泡贯流式水轮机尾水管安装单元工程质量评定表(348页) 表3.12灯泡贯流式水轮机座环安装单元工程质量评定表(351页)表3.13灯泡贯流式水轮机导水机构安装单元工程质量评定表(354页)表3.14灯泡贯流式水轮机轴承安装单元工程质量评定表(357页)表3.15灯泡贯流式水轮机主轴及转轮安装单元工程质量评定表(360页)表3.16冲击式水轮机机壳安装单元工程质量评定表(363页)表3.17冲击式水轮机喷嘴及接力器安装单元工程质量评定表(366页)表3.18冲击式水轮机转轮安装单元工程质量评定表(370页)表3.19冲击式水轮机控制机构安装单元工程质量评定表(373页) 表3.20油压装置安装单元工程质量评定表(376页)表3.21调速器安装及调试单元工程质量评定表(380页)表3.22调速系统整体调试及模拟试验单元工程质量评定表(386页) 表3.23立式水轮发电机上、下机架组装及安装单元工程质量评定表(392页)表3.24立式水轮发电机定子组装及安装单元工程质量评定表(395页)表3.25立式水轮发电机转子组装单元工程质量评定表(399页)表3.26立式水轮发电机制动器安装单元工程质量评定表(405页) 表3.27立式水轮发电机转子安装单元工程质量评定表(408页)表3.28立式水轮发电机推力轴承及导轴承安装单元工程质量评定表(411页)表3.29立式水轮发电机组轴线调整单元工程质量评定表(417页) 表3.30水轮发电机励磁机及永磁机安装单元工程质量评定表(420页)表3.31水轮发电机电气部分检查和试验单元工程质量评定表(423页)表3.32卧式水轮发电机轴瓦及轴承安装单元工程质量评定表(434页)表3.33卧式水轮发电机转子及定子安装单元工程质量评定表(438页)表3.34灯泡式水轮发电机主要部件组装单元工程质量评定表(441页)表3.35灯泡水轮发电机总体安装单元工程质量评定表(444页)表3.36蝴蝶阀安装单元工程质量评定表(447页)表3.37球阀安装单元工程质量评定表(450页)表3.38伸缩节安装单元工程质量评定表(453页)表3.39附件及操作机构安装单元工程质量评定表(456页)表3.40机组管路安装单元工程质量评定表(459页)表3.40-1机组管路管件制作质量评定表(462页)表3.40-2机组管路管道安装质量评定表(465页)表3.40-3管道焊接质量评定表(468页)表3.40-4管道试验评定表(471页)表3.41机组充水试验单元工程质量评定表(474页)表3.42机组空载试验单元工程质量评定表(477页)表3.43机组并列及负荷试验单元工程质量评定表(484页)第五部分：水力机械辅助设备安装工程单元工程施工质量评定表（10个）表4.1空气压缩机安装单元工程质量评定表(491页)表4.2深井水泵安装单元工程质量评定表(494页)表4.3离心水泵安装单元工程质量评定表(497页)表4.4齿轮油泵安装单元工程质量评定表(500页)表4.5螺杆油泵安装单元工程质量评定表(503页)表4.6水力测量仪表安装单元工程质量评定表(506页)表4.7箱、罐及其他容器安装单元工程质量评定表(509页)表4.8轴流式通风机安装单元工程质量评定表(512页)表4.9离心式通风机安装单元工程质量评定表(515页)表4.10水利机械系统管路安装单元工程质量评定表(518页)第六部分：发电电气设备安装工程单元工程施工质量评定表（17个）表5.1 20KV及以下油断路器安装单元工程质量评定表(527页)表5.2 户内式隔离开关安装单元工程质量评定表(532页)表5.3 3～20KV负荷开关或高压熔断器安装单元工程质量评定表(535页)表5.4 20KV及以下互感器安装单元工程质量评定表(542页)表5.5 20KV及以下干式电抗器安装单元工程质量评定表(546页) 表5.6 避雷器安装单元工程质量评定表(549页)表5.7 固定式手车式高压开关柜安装单元工程质量评定表(552页) 表5.8 油浸式厂用变压器安装单元工程质量评定表(555页)表5.9 低压配电盘及低压电器安装单元工程质量评定表(560页) 表5.10 35KV及以下电缆线路安装单元工程质量评定表(565页) 表5.11 硬母线装置安装单元工程质量评定表(569页)表5.12 电气接地装置安装单元工程质量评定表(574页)表5.13 保护网安装单元工程质量评定表(577页)表5.14 控制保护装置安装单元工程质量评定表(580页)表5.15 铅蓄电池安装单元工程质量评定表(587页)表5.16 起重机电气设备安装单元工程质量评定表(590页)表5.8 电气照明装置安装单元工程质量评定表(593页)第七部分：升压变电电气设备安装工程单元工程施工质量评定表（11个）表6.1 主变压器安装单元工程质量评定表(601页)表6.2 油断路器安装单元工程质量评定表(608页)表6.3 空气断路器安装单元工程质量评定表(613页)表6.4 六氟化硫断路器安装单元工程质量评定表(618页)表6.5 六氟化硫组合电器安装单元工程质量评定表(623页)表6.6 隔离开关安装单元工程质量评定表(626页)表6.7 油浸式互感器安装单元工程质量评定表(629页)表6.8 户外式避雷器安装单元工程质量评定表(633页)表6.9 软母线装置单元工程质量评定表(636页)表6.10 自容式充油电缆线路安装单元工程质量评定表(639页)表6.11 厂区馈电线路安装单元工程质量评定表(642页)第八部分：碾压式土石坝和浆砌石坝工程单元工程施工质量评定表（52个）表7.1 土石坝坝基及岸坡处理单元工程质量评定表(647页)表7.1-1 坝基及岸坡清理工序质量评定表(650页)表7.1-2 防渗体岩基及岸坡开挖工序质量评定表(653页)表7.1-3 坝基及岸坡地质构造处理工序质量评定表(656页)表7.1-4 坝基及岸坡渗水处理工序质量评定表(659页)表7.2 土质防渗体填筑单元工程质量评定表(662页)表7.2-1 土石坝土质防渗体结合面处理工序质量评定表(665页)表7.2-2 土石坝土质防渗体卸料及铺填工序质量评定表(668页)表7.2-3 土石坝土质防渗体压实工序质量评定表(671页)表7.2-4 土石坝土质防渗体接缝处理工序质量评定表(674页)表7.3 土石坝混凝土面板单元工程质量评定表(677页)表7.3-1 土石坝混凝土面板基面清理工序质量评定表(680页)表7.3-2 土石坝混凝土面板滑模制作及安装、滑模轨道安装工序质量评定表(683页)表7.3-3 土石坝混凝土面板止水片（带）制作及安装工序质量评定表(686页)表7.3 -4土石坝混凝土面板浇筑工序质量评定表(689页)表7.4 沥青混凝土心墙单元工程质量评定表(692页)表7.4-1 基础面处理与沥青混凝土结合层面处理工序质量评定表(695页)表7.4-2 沥青混凝土心墙模板工序质量评定表(698页)表7.4-3 沥青混凝土制备工序质量评定表(701页)表7.4-4 心墙沥青混凝土的摊铺与碾压工序质量评定表(705页)表7.5 沥青混凝土面板整平层（含排水层）单元工程质量评定表(707页)表7.6 沥青混凝土面板防渗层单元工程质量评定表(710页)表7.7 沥青混凝土面板封闭层单元工程质量评定表(713页)表7.8 沥青混凝土面板与刚性建筑物连接单元工程质量评定表(716页)表7.9 沙砾坝体填筑单元工程质量评定表(719页)表7.10 堆石坝体填筑单元工程质量评定表(722页)表7.11 反滤工程单元工程质量评定表(725页)表7.12 垫层工程单元工程质量评定表(728页)表7.13 护坡工程单元工程质量评定表(731页)表7.14 排水工程单元工程质量评定表(734页)表7.15 浆砌石体基岩连接工程单元工程质量评定表(737页)表7.16 水泥砂浆砌石体单元工程质量评定表(740页)表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序质量评定表(743页)表7.16-2 水泥砂浆砌石体砌筑工序质量评定表(746页)表7.17 混凝土砌石体单元工程质量评定表(749页)表7.18浆砌石坝混凝土面板单元工程质量评定表(752页)表7.18-1面板与浆砌石接触面处理、工序质量评定表(755页)表7.18-2混凝土施工缝处理工序质量评定表(758页)表7.18-3模板工序质量评定表(761页)表7.18-4浆砌石坝面板混凝土浇注工序质量评定表(764页)表7.19浆砌石坝混凝土心墙单元工程质量评定表(767页)表7.20浆砌石坝水泥砂浆勾缝单元工程质量评定表(770页)表7.21浆砌石溢洪道溢流面单元工程质量评定表(773页)表7.21-1浆砌石溢洪道溢流面砌筑工序质量评定表(776页)表7.22浆砌石墩（墙）单元工程质量评定表(779页)表7.22-1浆砌石墩（墙）砌筑工序质量评定表(782页)表7.23石料质量评定表(785页)表7.24水泥砂浆质量评定表(788页)表7.25混凝土预制块质量评定表(791页)表7.26砂料质量评定表(794页)表7.27 粗骨料质量评定表(797页)表7.28混凝土拌和质量评定表(800页)第九部分：堤防工程外观质量及单元工程施工质量评定表（14个）表堤01堤防工程外观质量评定表(805页)表堤01-1堤防单位工程外部尺寸质量检测评定表(810页)表堤1堤基清理单元工程质量评定表(813页)表堤2土料碾压筑堤单元工程质量评定表(816页)表堤3土料吹填筑堤单元工程质量评定表(819页)表堤4土料吹填压渗平台单元工程质量评定表(822页)表堤5粘土防渗体填筑单元工程质量评定表(825页)表堤6砂质土堤堤坡堤顶填筑单元工程质量评定表(828页)表堤7护坡垫层单元工程质量评定表(831页)表堤8毛石粗排护坡单元工程质量评定表(834页)表堤9干砌石护坡单元工程质量评定表(837页)表堤10浆砌石护坡单元工程质量评定表(840页)表堤11混凝土预制块护坡单元工程质量评定表(843页)表堤12堤脚防护（水下抛石）单元工程质量评定表(846页)。

水利水电工程单元工程施工质量验收评定表填表说明与示例（试行）全册（部颁标准：工程项目及单元工程评定表）××省市水务工程质量监督站汇编前言为了进一步加强××省市水利工程施工质量验收评定工作，明确施工质量验收评定相关要求，使水利工程施工质量验收评定工作标准化、规范化，根据××省市水利工程建设的特点，汇编《××省市水利水电工程单元工程施工质量验收评定表填表说明与示例（试行）》（以下简称汇编评定表），在××省市水利工程建设中使用。

由于汇编时间仓促和水平有限，新规范、新标准、新工艺的不断推出，本书难免存在不尽之处，在使用过程中，有意见和建议请随时反馈，以便今后修订和完善。

如果与国家、省市有关法规标准不一致之处，以法规标准为准。

本《汇编评定表》汇编过程中，得到了××省省水利厅安监处，××省市海洋农渔和水务局的指导和支持，××省市水利工程质量安全监督站、××省省水利水电第三工程局、××省×省工程有限公司、××省××省工程监理有限公司等单位也给予了大力支持，在此一并表示衷心感谢。

汇编单位：××省市水务工程质量监督站参编单位：××省×省工程建设监理有限公司编委会：郭仲秋、王电波、许蓓蕾、雷芸、叶永巧编写人员：叶永巧、谢利监、吕汉增、黄敏能、杨水深、梁佩华莫华、韦家庆、谢貞博、蒲蜀君、段仲锋、王玉彬反馈意见请寄：××省市水务工程质量监督站地址：邮编：电子邮箱：汇编说明为了规范××省市水利水电工程单元工程施工质量验收评定，根据《水利水电工程施工质量检验与评定规程》SL176—2007、《水利水电建设工程验收规程》SL223—2008、《水利水电工程单元工程施工质量验收评定标准—土石方工程》（SL631-2012）、《水利水电工程单元工程施工质量验收评定标准—混凝土工程》（SL632-2012）、《水利水电工程单元工程施工质量验收评定标准—地基处理与基础工程》（SL633-2012）、《水利水电工程单元工程施工质量验收评定标准—堤防工程》（SL634-2012）、《水利水电工程单元工程施工质量验收评定标准—水工金属结构安装工程》（SL635-2012）、《水利水电工程单元工程施工质量验收评定标准—水轮发电机组安装工程》（SL636-2012）、《水利水电工程单元工程施工质量验收评定标准—水力机械辅助设备系统安装工程》（SL637-2012）（以下简称“七项标准”）及相关规范、规程要求，我站根据××省市水利工程的特点，结合××省市近年来水利水电工程施工实例，按照“七项标准”的分类，筛选出“七项标准”中××省市水利水电工程中常用到的单元工程施工质量评定表及《水利水电工程施工质量检验与评定规程》SL176—2007规定的工程项目施工质量评定表，汇编××省市水利水电工程单元工程施工质量验收评定表（试行）（第一册）。

金结、主机、辅机单元工程施工质量验收评定表及填表说明2016年6月填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。

工程竣工验收后，《质评表》作为档案资料长期保存。

1．单元工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工标准及相关规定的基础上进行。

2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。

3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639和相关规定。

4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。

验收评定表一式四份，签字、复印后盖章；备查资料一式二份。

手签一份（原件）单独装订。

单元和工序质评表加盖工程项目经理部章和工程监理部章。

5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。

质量意见、质量结论及签字部分（包括日期）必须手写。

施工单位的三检（自检、互检或交检、专检）资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。

6．应使用国家正式公布的简化汉字，不得使用繁体字。

应横排填写具体内容，可以根据版面的实际需要进行适当处理。

7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。

数据使用阿拉伯数字，使用法定计量单位及其符号。

数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。

经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。

岩石边坡开挖单元工程质量评定表工程名称：合同编号：承建单位：文件编号：注：“+”为超挖，“-”为欠挖。

岩石地基开挖单元工程质量评定表工程名称：合同编号：承建单位：文件编号：注：“+”为超挖，“-”为欠挖。

岩石洞挖单元工程质量评定表工程名称：合同编号：承建单位：文件编号：注：“+”为超挖，“-”为欠挖。

软基和岸坡开挖单元工程质量评定表工程名称：合同编号：承建单位：文件编号:注：“+”为超挖，“-”为欠挖。

基础面或混凝土施工缝处理工序质量评定表工程名称：合同编号：承建单位：文件编号：混凝土模板工序质量评定表工程名称：合同编号： 承建单位： 文件编号：混凝土钢筋工序质量评定表工程名称：合同编号：承建单位：文件编号：混凝土止水、伸缩缝工序质量评定表工程名称：合同编号：承建单位：文件编号：基础排水单元工程质量评定表工程名称：合同编号： 承建单位： 文件编号：混凝土浇筑工序质量评定表工程名称：合同编号：承建单位：文件编号：混凝土单元工程质量评定表工程名称：合同编号：承建单位：文件编号：混凝土预制构件安装单元工程质量评定表工程名称：合同编号：承建单位：文件编号：混凝土坝坝体接缝灌浆单元工程质量评定表工程名称：合同编号：承建单位：文件编号：岩石地基帷幕灌浆单元工程质量评定表工程名称：合同编号：承建单位：文件编号：项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

岩石地基固结灌浆单元工程质量评定表工程名称：合同编号：承建单位：文件编号：水工隧洞回填灌浆单元工程质量评定表工程名称：合同编号：承建单位：文件编号：高压喷射灌浆单元工程质量评定表工程名称：合同编号：承建单位：文件编号：混凝土预制构件质量评定表工程名称：合同编号：承建单位：文件编号：锚喷支护锚杆、钢筋网工序质量评定表工程名称：合同编号：锚喷支护喷射混凝土质量工序评定表工程名称：合同编号：承建单位：文件编号:由承建单位呈报四份，验收后监理部留二份，返承建单位二份。

第二部分单元（工序）质量评定表1.土石方工程表1.1土方开挖单元工程施工质量验收评定表1.1.1表土及土质岸坡清理工序施工质量验收评定表表1.1.2软基或土质岸坡开挖工序施工质量验收评定表表1.2岩石岸坡开挖单元工程施工质量验收评定表表1.2.1岩石岸坡开挖工序施工质量验收评定表表1.2.2岩石岸坡开挖地质缺陷处理工序施工质量验收评定表 ..表1.3岩石地基开挖单元工程施工质量验收评定表表1.3.1岩石地基开挖工序施工质量验收评定表表1.3.2岩石地基开挖地质缺陷处理工序施工质量验收评定表 ..表1.4岩石洞室开挖单元工程施工质量验收评定表表1.5土质洞室开挖单元工程施工质量验收评定表表1.6土料填筑单元工程施工质量验收评定表表1.6.1土料填筑结合面处理工序施工质量验收评定表表1.6.2土料填筑卸料及铺填工序施工质量验收评定表表1.6.3土料填筑土料压实工序施工质量验收评定表表1.6.4土料填筑接缝处理工序施工质量验收评定表表1.7砂砾料填筑单元工程施工质量验收评定表表1.7.1砂砾料铺填工序施工质量验收评定表表1.7.2砂砾料压实工序施工质量验收评定表表1.8堆石料填筑单元工程施工质量验收评定表表1.8.1堆石料铺填工序施工质量验收评定表表1.8.2堆石料压实工序施工质量验收评定表表1.9反滤（过渡）料填筑单元工程施工质量验收评定表表1.9.1反滤（过渡）料铺填工序施工质量验收评定表表1.9.2反滤（过渡）料压实工序施工质量验收评定表表1.10垫层工程单元工程施工质量验收评定表表1.10.1墊层料铺填工序施工质量验收评定表表1.10.2垫层料压实工序施工质量验收评定表表1.11排水工程单元工程施工质量验收评定表表1.12干砌石单元工程施工质量验收评定表表1.13水泥砂浆砌石体单元工程施工质量验收评定表表1.13.1水泥砂浆砌石体层面处理工序施工质量验收评定表表1.13.2水泥砂浆砌石砌筑工序施工质量验收评定表表1.13.3水泥砂浆砌石体伸缩缝（填充材料)工序施工质量验收评定表表1.14.1混凝土砌石体层面处理工序施工质量验收评定表表1.14.2混凝土砌石体砌筑工序施工质量验收评定表表1.14.3混凝土砌石体伸缩缝工序施工质量验收评定表表1.15水泥砂浆勾缝单元工程施工质量验收评定表表1.16土工织物滤层与排水单元工程施工质量验收评定表表1.16.1场地清理与垫层料铺设工序施工质量验收评定表表1.16.2织物备料工序施工质量验收评定表表1.16.3土工织物铺设工序施工质量验收评定表表1.16.4回填和表面防护工序施工质量验收评定表表1.17土工膜防渗单元工程施工质量验收评定表表1.17.1下垫层和支持层工序施工质量验收评定表表1.17.2土工膜备料工序施工质量验收评定表表1.17.3土工膜铺设工序施工质量验收评定表表1.17.4土工膜与刚性建筑物或周边连接处理工序施工质量验收评定表表1.17.5上垫层和防护层工序施工质量验收评定表2．混凝土工程表2.1普通混凝土单元工程施工质量验收评定表表2.1.1基础面、施工缝工序施工质量验收评定表表2.1.2模板制作及安装工序施工质量验收评定表表2.1.3钢筋制作及安装工序施工质量验收评定表表2.1.4预埋件制作及安装工序施工质量验收评定表表2.1.5混凝土浇筑工序施工质量验收评定表表2.1.6混凝土外观质量检查工序施工质量验收评定表表2.2碾压混凝土单元工程施工质量验收评定表表2.2.1基础面、层面处理工序施工质量验收评定表表2.2.2模板制作及安装工序施工质量验收评定表表2.2.3预埋件制作及安装工序施工质量验收评定表表2.2.4碾压混凝土浇筑工序施工质量验收评定表表2.2.5混凝土成缝工序施工质量验收评定表表2.2.6碾压混凝土外观质量检查工序施工质量验收评定表表2.3混凝土面板单元工程施工质量验收评定表表2.3.1面板基面清理工序施工质量验收评定表表2.3.2模板（滑模）制作及安装工序施工质量验收评定表表2.3.3钢筋制作及安装工序施工质量验收评定表表2.3.4预埋件制作及安装工序施工质量验收评定表表2.3.5混凝土面板浇筑工序施工质量验收评定表表2.4.1基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表表2.4.2模板制作及安装工序施工质量验收评定表表2.4.3沥青混凝土铺筑工序施工质量验收评定表表2.5沥青混凝土面板单元工程施工质量验收评定表表2.5.1沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表表2.5.2防渗层工序施工质量验收评定表表2.5.3封闭层工序施工质量验收评定表表2.5.4面板与刚性建筑物连接工序施工质量验收评定表表2.6预应力混凝土单元工程施工质量验收评定表表2.6.1基础面、施工缝工序施工质量验收评定表表2.6.2模板制作及安装工序施工质量验收评定表表2.6.3钢筋制作及安装工序施工质量验收评定表表2.6.4预埋件制作与安装工序施工质量验收评定表表2.6.5混凝土浇筑工序施工质量验收评定表表2.6.6预应力筋孔道预留工序施工质量验收评定表表2.6.7预应力筋制作及安装工序施工质量验收评定表表2.6.8预应力筋张拉工序施工质量验收评定表表2.6.9有黏结预应力筋灌浆工序施工质量验收评定表表2.6.10预应力混凝土外观质量检查工序施工质量验收评定表表2.7混凝土预制构件安装单元工程施工质量验收评定表表2.7.1混凝土构件外观质量检查工序施工质量验收评定表表2.7.2预制件吊装工序施工质量验收评定表表2.7.3预制件接缝及接头处理工序施工质量验收评定表表2.8混凝土坝坝体接缝灌浆单元工程施工质量验收评定表表2.8.1灌浆前检查工序施工质量验收评定表表2.8.2灌浆工序施工质量验收评定表表2.9安全监测仪器设备安装埋设单元工程施工质量验收评定表表2.9.1安全监测仪器设备检验工序施工质量验收评定表表2.9.2安全监测仪器设备埋设工序施工质量验收评定表表2.9.3观测电缆敷设工序施工质量验收评定表表2.10观测孔（井）单元工程施工质量验收评定表表2.10.1观测孔（井）造孔工序施工质量验收评定表表2.10.2测压管制作与安装工序施工质量验收评定表表2.10.3观测孔（井）率定工序施工质量验收评定表表2.11外部变形观测设施安装（垂线法）单元工程施工质量验收评定表表2.13外部变形观测设施安装（视准线法）单元工程施工质量验收评定表表2.14外部变形观测设施安装（激光准直法）单元工程施工质量验收评定表3.地基处理与基础工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表3.1.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表表3.1.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表表3.2.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表表3.4.2覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表表3.5.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表表3.6.1钢衬接触灌浆单孔钻孔工序施工质量验收评定表表3.6.2钢衬接触灌浆单孔灌浆工序施工质量验收评定表表3.7劈裂灌浆单孔及单元工程施工质量验收评定表表3.7.1劈裂灌浆单孔钻孔工序施工质量验收评定表表3.7.2劈裂灌浆单孔灌浆工序施工质量验收评定表表3.8混凝土防渗墙单元工程施工质量验收评定表表3.8.1混凝土防渗墙造孔工序施工质量验收评定表表3.8.2混凝土防渗墙清孔工序施工质量验收评定表表3.8.3混凝土防渗墙混凝土浇筑工序施工质量验收评定表表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表表3.9.0高压喷射灌浆防渗墙单孔施工质量验收评定表表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表表3.11地基排水孔排水单孔及单元工程施工质量验收评定表表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表表3.11.2地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量表3.11.3地基排水孔排水工程单孔孔口测试工序施工质量验收评定表表3.12地基管（槽）网排水单元工程施工质量验收评定表表3.12.1地基管（槽）网排水工程铺设基面处理工序施工质量验收评定表表3.12.2地基管（槽）网排水工程管（槽）网铺设及保护工序施工质量验收评定表表3.13锚喷支护单元工程施工质量验收评定表表3.13.1错喷支护错杆工序施工质量验收评定表表3.13.2锚喷支护喷射混凝土工序施工质量验收评定表表3.14预应力锚索加固单根及单元工程施工质量验收评定表表3.14.1预应力锚索加固单根钻孔工序施工质量验收评定表表3.14.2预应力错索加固单根锚束制作安装工序施工质量验收评定表表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表表3.14.4预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表表3.15.1钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表表3.16振冲法地基加固单元工程施工质量验收评定表表3.16.0振冲法地基加固工程单桩施工质量验收评定表表3.17强夯法地基加固单元工程施工质量验收评定表4.堤防工程表4.1堤基清理单元工程施工质量验收评定表表4.1.1基面清理工序施工质量验收评定表表4.1.2基面平整压实工序施工质量验收评定表表4.2土料碾压筑堤单元工程施工质量验收评定表表4.2.1土料摊铺工序施工质量验收评定表表4.2.2土料碾压工序施工质量验收评定表表4.3土料吹填筑堤单元工程施工质量验收评定表表4.3.1围堰修筑工序施工质量验收评定表表4.3.2土料吹填工序施工质量验收评定表表4.4堤身与建筑物结合部填筑单元工程表4.4.1建筑物表面涂浆工序施工质量验收评定表表4.4.2土料吹填工序施工质量验收评定表表4.5防冲体护脚单元工程施工质量验收评定表表4.5.1-1散抛石工序施工质量验收评定表表4.5.1-2石笼防冲体制备工序施工质量验收评定表表4.5.1-3预制防冲体制备工序施工质量验收评定表表4.5.1-5柴枕防冲体制备工序施工质量验收评定表表4.5.2防冲体抛投工序施工质量验收评定表表4.6沉排护脚单元工程施工质量验收评定表表4.6.1沉排锚定工序施工质量验收评定表表4.6.2-1旱地或冰上铺设铰链混凝土块沉排铺设工序施工质量验收评定表表4.6.2-2水下铰链混凝土块沉排铺设工序施工质量验收评定表441 表4.6.2-3旱地或冰上土工织物软体沉排铺设工序施工质量验收评定表表4.6.2-4水下土工织物软体沉排铺设工序施工质量验收评定表445 表4.7砂（石）垫层单元工程施工质量验收评定表表4.8土工织物铺设单元工程施工质量验收评定表表4.9毛石粗排护坡单元工程施工质量验收评定表表4.10石笼护坡单元工程施工质量验收评定表表4.11干砌石护坡单元工程施工质量验收评定表表4.12浆砌石护坡单元工程施工质量验收评定表表4.12.1基础面处理工序施工质量验收评定表表4.12.2水泥砂浆砌石体砌筑工序施工质量验收评定表表4.12.3浆砌石护坡外观质量检查工序施工质量验收评定表表4.13混凝土预制块护坡单元工程施工质量验收评定表表4.13.1基础面处理工序施工质量验收评定表表4.13.2模板制作及安装工序施工质量验收评定表表4.13.3钢筋制作及安装工序施工质量验收评定表表4.13.4混凝土浇筑工序施工质量验收评定表表4.13.5预制块护坡外观质量检查工序施工质量验收评定表表4.14现浇混凝土护坡单元工程施工质量验收评定表表4.14.1基础面处理工序施工质量验收评定表表4.14.2模板制作及安装工序施工质量验收评定表表4.14.3钢筋制作及安装工序施工质量验收评定表表4.14.4混凝土浇筑工序施工质量验收评定表表4.14.5现浇混凝土护坡外观质量检查工序施工质量验收评定表表4.15模袋混凝土护坡单元工程施工质量验收评定表表4.15.1基础面处理工序施工质量验收评定表表4.15.2混凝土浇筑工序施工质量验收评定表表4.15.3模袋混凝土护坡外观质量检查工序施工质量验收评定表表4.16灌砌石护坡单元工程施工质量验收评定表表4.16.1基础面处理工序施工质量验收评定表表4.16.2模板制作及安装工序施工质量验收评定表表4.16.4灌砌石护坡外观质量检查工序施工质量验收评定表表4.17植草护坡单元工程施工质量验收评定表表4.18防浪护堤林单元工程施工质量验收评定表表4.19河道疏浚单元工程施工质量验收评定表5.水工金属结构安装工程表5.1压力钢管单元工程安装质量验收评定表表5.1.1管节安装质量检查表表5.1.2焊缝外观质量检查表表5.1.3焊缝内部质量检查表表5.1.4表面防腐蚀质量检查表表5.2平面闸门埋件单元工程安装质量验收评定表表5.2.1平面闸门底槛安装质量检查表表5.2.2平面闸门门楣安装质量检查表表5.2.3平面闸门主轨安装质量检查表表5.2.4平面同门侧轨安装质量检查表表5.2.5平面闸门反轨安装质量检查表表5.2.6平面闸门止水板安装质量检查表表5.2.7平面闸门护角兼作侧轨安装质量检查表表5.2.8平面闸门胸墙安装质量检查表表5.3平面间门门体单元工程安装质量验收评定表表5.3.1平面闸门门体安装质量检查表表5.4孤形同门埋件单元工程安装质量验收评定表表5.4.1弧形闸门底槛安装质量检查表表5.4.2弧形闸门门楣安装质量检查表表5.4.3弧形闸门侧止水板安装质量检查表表5.4.4弧形闸门侧轮导板安装质量检查表表5.4.5弧形闸门铰座钢梁及其相关埋件安装质量检查表表5.5弧形闸门门体单元工程安装质量验收评定表表5.5.1弧形闸门门体安装质量检查表表5.6人字闸门埋件单元工程安装质量验收评定表表5.6.1人字闸门埋件安装质量检查表表5.7人字用门门体单元工程安装质量验收评定表表5.7.1人字闸门门体安装质量检查表表5.8活动式拦污栅单元工程安装质量验收评定表表5.8.1活动式拦污栅安装质量检查表表5.9大车轨道单元工程安装质量验收评定表表5.9.1大车轨道安装质量检查表表5.10桥式启闭机单元工程安装质量验收评定表表5.10.2小车行走机构安装质量检查表表5.10.3制动器安装质量检查表表5.10.4桥式启讯机试运行质量检查表表5.11门式启闭机单元工程安装质量验收评定表表5.11.1门式启闭机门腿安装质量检查表表5.11.2门式启闭机试运行质量检查表表5.12固定卷扬式启闭机单元工程安装质量验收评定表表5.12.1固定卷扬式启闭机安装位置质量检查表表5.12.2固定卷扬式启闭机试运行质量检查表表5.13螺杆式启闭机单元工程安装质量验收评定表表5.13.1螺杆式启闭机安装位置质量检查表表5.13.2螺杆式启闭机试运行质量检查表表5.14液压式启闭机单元工程安装质量验收评定表表5.14.1液压式启闭机机械系统机架安装质量检查表表5.14.2液压式启闭机机械系统钢梁与推力支座安装质量检查表表5.14.3液压式启闭机试运行质量检查表6.水轮发电机组安装工程6.1立式反击式水轮机安装工程6.1.1尾水管里衬单元工程安装质量验收评定表表6.1.2转轮室、基础环、座环单元工程安装质量验收评定表表6.1.3蜗壳单元工程安装质量验收评定表表6.1.4机坑里衬及接力器基础单元工程安装质量验收评定表表6.1.5转轮装配单元工程安装质量验收评定表表6.1.6导水机构单元工程安装质量验收评定表表6.1.7接力器单元工程安装质量验收评定表表6.1.8转动部件单元工程安装质量验收评定表表6.1.9水导轴承及主轴密封单元工程安装质量验收评定表表6.1.10附件单元工程安装质量验收评定表6.2贯流式水轮机安装工程表6.2.1尾水管单元工程安装质量验收评定表表6.2.2管形座单元工程安装质量验收评定表表6.2.3导水机构单元工程安装质量验收评定表表6.2.4轴承单元工程安装质量验收评定表表6.2.5转动部件单元工程安装质量验收评定表6.3冲击式水轮机安装工程表6.3.1引水管路单元工程安装质量验收评定表表6.3.2机壳单元工程安装质量验收评定表表6.3.3喷嘴与接力器单元工程安装质量验收评定表6.4调速器及油压装置安装工程表6.4.1油压装置单元工程安装质量验收评定表表6.4.2调速器（机械柜和电气柜）单元工程安装质量验收评定表表6.4.3调速系统静态调整试验单元工程安装质量验收评定表6.5立式水轮发电机安装工程表6.5.1上、下机架单元工程安装质量验收评定表表6.5.2定子单元工程安装质量验收评定表表6.5.3转子（转子部件）单元工程安装质量验收评定表表6.5.4制动器单元工程安装质量验收评定表表6.5.5推力轴承和导轴承单元工程安装质量验收评定表表6.5.6机组轴线调整单元工程安装质量验收评定表6.6卧式水轮发电机安装工程表6.6.1定子和转子单元工程安装质量验收评定表表6.6.2轴承单元工程安装质量验收评定表6.7灯泡式水轮发电机安装工程表6.7.1主要部件单元工程安装质量验收评定表表6.7.2总体安装单元工程安装质量验收评定表6.8静止励磁装置及系统安装工程表6.8.1励磁装置及系统单元工程安装质量验收评定表6.9主阀及附属设备安装工程表6.9.1蝴蝶傾单元工程安装质量验收评定表表6.9.2球阀单元工程安装质量验收评定表表6.9.3筒形阀单元工程安装质量验收评定表表6.9.4伸缩节单元工程安装质量验收评定表表6.9.5主阀附件和操作机构单元工程安装质量验收评定表6.10机组管路安装工程6.10.1机组管路单元工程安装质量验收评定表7.水力机械辅助设备系统安装工程7.1空气压缩机与通风机安装工程表7.1.1空气压缩机单元工程安装质量验收评定表表7.1.2离心通风机单元工程安装质量验收评定表表7.1.3轴流通风机单元工程安装质量验收评定表7.2泵装置与滤水器安装工程表7.2.1离心泵单元工程安装质量验收评定表表7.2.2水环式真空泵单元工程安装质量验收评定表表7.2.3深井泵单元工程安装质量验收评定表表7.2.4潜水泵单元工程安装质量验收评定表表7.2.7波水器单元工程安装质量验收评定表7.3水力监测装置与自动化元件装置安装工程表7.3.1水力监测仪表、非电量监测装置单元工程安装质量验收评定表表7.3.2自动化元件（装置）单元工程安装质量验收评定表7.4水力机械系统管道安装工程表7.4.1管道制作单元工程安装质量验收评定表7.5箱、罐及其他容器安装工程表7.5.1箱、罐及其他容器单元工程安装质量验收评定表第二部分单元（工序）质量评定表1.土石方工程表1.1土方开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
