实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。
三．实验项目1．直流他励电动机机械特性。
2．回馈制动特性3. 自由停车及能耗制动。
4．反接制动。
四．实验设备及仪器1．NMEL系列电机系统教学实验台主控制屏。
2．电机导轨及转速表（MMEL-13）3．三相可调电阻900Ω（NMEL-03）4．三相可调电阻90Ω（NMEL-04）5．波形测试及开关板（NMEL-05B）6、直流电压、电流、毫安表（NMEL-06）7．电机起动箱（NMEL-09）五．实验方法及步骤1．直流他励电动机机械特性及回馈制动特性接线图如图1-1M为直流他励电动机M12，U N=220V，I N=0.55A，n N=1500r/min，P N=80W；励磁电压U f=220V，励磁电流I f＜0.13A。
G为直流发电机M03，U N=220V，I N=1.1A，n N=1600r/min;直流电压表V1为220V可调直流稳压电源（电枢电源）自带，V2的量程为300V （MEL-06）；图1-1直流他励电动机机械特性实验线路图直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安倍表；mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（NMEL-06）R1选用1800Ω欧姆电阻（NMEL-03）R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（NMEL-09）R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用NMEL-05中的双刀双掷开关。
直流他励电动机实验报告一、实验目的：1.了解直流电动机的基本构造和工作原理；2.掌握直流电动机的性能、工作特性曲线和调速方法；3.学会使用直流电动机进行工作效率和转速的测试。
二、实验器材：1.直流电动机（他励电动机）；2.电阻箱；3.拖动机械负载；4.直流电源；5.电压表、电流表；6.转速测量装置（如测速发电机、光电转速计等）。
三、实验过程：1.将直流电源与直流电动机连接，并接入电阻箱和电流表，以调整电流大小；2.将转速测量装置连接到电动机输出轴上，以测量电机的转速；3.将拖动机械负载连接到电动机轴上，用于测试电机的负载特性；4.分别调整电压大小和拖动负载，记录电动机的转速和电流值；5.根据记录的数据，绘制电动机的负载特性曲线和转速-电压特性曲线；6.计算电动机的工作效率。
四、实验结果：1.负载特性曲线：将电动机的输出转矩与输出功率绘制在坐标系上，可得到负载特性曲线。
该曲线表明了电动机在不同拖动负载下的性能特点，可以确定电动机的最大输出功率和最大输出转矩等参数。
2.转速-电压特性曲线：将电动机的输出转速与输入电压绘制在坐标系上，可得到转速-电压特性曲线。
该曲线表明了电动机的转速与输入电压之间的关系，可以确定电动机的稳态转速及其与电压的关系。
五、实验讨论：1.根据负载特性曲线，我们可以确定电动机的最大输出功率和最大输出转矩，从而评价电动机的性能优劣。
2.根据转速-电压特性曲线，我们可以了解电动机的稳态转速和转速与输入电压之间的关系，从而确定电动机的调速范围和调速方式。
3.通过工作效率的计算，我们可以评估电动机在工作时的能量转换效率，从而选择合适的电动机在实际生产中使用。
六、实验结论：通过本次实验，我们深入了解了直流他励电动机的基本特性和工作原理，并通过实验数据的分析，掌握了电动机的调速方法和工作效率的计算。
这些实验数据和分析结果对于工程应用和电机器械设计具有一定的参考价值，为后续的相关研究提供了基础。
实验二直流他励电动机机械特性测定一、实验目的掌握直流电动机机械特性的测定方法。
二、实验项目1、固有机械特性测定2、电枢回路串电阻人为机械特性测定3、降低电枢电源电压人为机械特性测定三、实验设备该实验是在DDSZ-1型电机及电气技术实验装置上完成的。
本次实验使用设备包括：1、DD01电源控制屏2、两个D31挂件3、D44挂件4、D51挂件5、D42挂件6、D55－1挂件7、DD03测试台、直流发电机和直流电动机本次实验使用DD01电源控制屏下方的直流励磁电源和直流电枢电源。
D31挂件由直流数字电压表、直流数字毫安表、直流数字安培表组成，本次实验使用两块毫安表和两块安培表。
D44挂件由可调电阻器R1、R2，电容器C1、C2和开关S1、S2组成，本次实验使用R1作为直流电动机电枢绕组串联电阻，R2作为直流电动机励磁绕组串联电阻。
D51挂件，由波形测试部分和开关S1、S2、S3组成，本次实验只使用开关S1 。
D42挂件，由三只相同的可调电阻器R1、R2、R3组成。
R1、R2串并联后，作为发电机的负载电阻R L，R3作为发电机励磁绕组串联电阻。
D55－1挂件，由数字转矩表、数字转速表和数字输出功率表组成。
并有转速输入端口和电枢电流输入端口以及5个功能按键。
5个功能按键分别是：复位键、功能鍵、确定键、数位键和数据键。
DD03测试台包括导轨、测速发电机和指针式转速表直流发电机和直流电动机之间是用联轴器直接联接好的，直流电动机，电枢绕组有两个接线端，励磁绕组有两个接线端。
直流发电机，电枢绕组有两个接线端，励磁绕组有两个接线端。
四、实验接线接线之前：开启电源总开关，按下绿色“启动”按钮，将电源控制屏下方的直流电压指示开关切换到电枢电压一侧，接通电枢电源开关，调节“电压调节”旋钮，将电枢电压调到220V后，关断电枢电源开关，按下红色“停止”按钮直流他励电动机机械特性测定实验接线图。
图3-1 直流他励电动机机械特性测定实验接线图直流电动机按他励电动机接线。
他励直流电动机实验报告
实验报告
标题：他励直流电动机实验报告
作者：
目的：
本实验旨在测试和分析直流电动机的特性及其性能参数，进一步了解他励直流电动机的工作原理和电气特性。
理论基础：
电动机是一种将电能转化为机械能的装置。
他励直流电动机是一种常见的直流电动机，它的励磁绕组与旋转绕组相互独立，励磁电流通过稳压电源提供，可以提供一定的额定励磁磁场，从而使电动机在额定负载下工作。
电动机通过转动来完成实际工作，旋转的速度和负载有着直接的关系。
实验设备与测量仪器：
1.他励直流电动机
2.电动机转速表
3.电压表
4.电流表
实验步骤：
1.将直流电动机连接在直流电源上
2.根据要求选择不同的工作条件，如不同的负载和励磁电流
3.使用电压表和电流表测量电动机的电压和电流
4.使用转速表测量电动机的实际转速
5.根据测量数据计算电动机的性能参数，如输出功率、效率、电动机常数、反电动势等
实验结果：
实验结果表明，他励直流电动机的工作性能优良，转速和负载有着线性相关，且在额定负载下，电动机的效率最高。
结论：
本实验通过测试和测量，进一步了解和理解了直流电动机的特性和性能参数，加深了对他励直流电动机的工作原理和电气特性的认识，为实际应用和调试提供了参考和指导。
参考文献：
1.《电机学教程》，王德林，机械工业出版社，2008年
2.《直流电机及其控制》，张军，机械工业出版社，2010年
3.《电力传动控制技术》，谢俊杰，国防工业出版社，2009年。
直流电机实验报告组员：辉尚贵、王喆实验台号：8分工：王喆：实验过程中，负责连接发电机的电路，以及调试、运行。
完成实验数据的整理，处理以及表格的生成。
辉尚贵：实验过程中，负责电动机的电路连接、调试。
完成实验报告的整理，数据分析，规律总结以及实验报告的提交工作。
直流他励直流发电机一、实验目的1、掌握用实验方法测定直流电机的各种特性，并根据运行特性评估电机的相关技能2、观察电机的自励过程和自励的条件二、实验内容（1）测空载特性保持n=n N使I L =0，测取U 0 =f（I f ）（2）测外特性保持n=n N使I f =I f N，测取U=f（I L）（3）测调特性保持n=n N使U=U N，测取I f =f（I L）（他励发电机实验）三、实验原理1、实验工具矫正直流测功机DJ23DJ23参数（国际标准单位）直流并励电动机DJ15直流并励电动机DJ15参数（国际单位）实验步骤1、他励直流发电机如上图连接好电路，图中直流发电机G选用DJ15，其额定值如上表所示直流电动机DJ23-1作为G的原动机（他励），发电机及直流电动机由联轴器同轴联接。
开关S选用D51组件上的双刀双掷开关。
R f1=1800Ω变阻器，Rf2 =900Ω变阻器，R1=180Ω变阻器。
R2=2250Ω。
当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。
电枢电流表量程为1A，励磁电流表量程选200mA。
1.1测空载特性1）首先将涡流测功机控制箱的“突减载”开关拨至上端位置或将给定调节旋钮逆时针旋转到底，涡流测功机不加载。
然后打开发电机G的负载开关S，接通控制屏上的励磁电源开关，将R f2调至使G励磁电流最小的位置（即R f2调至最大）。
2）使直流电动机M电枢串联起动电阻R1阻值最大，R f1阻值最小。
仍先接通控制屏下方左边的励磁电源开关，在观察到直流电动机M的励磁电流为最大的条件下，再接通控制屏下方右边的电枢电源开关，起动直流电动机M，其旋转方向应符合正向旋转的要求。
直流他励电动机实验报告6页实验目的：了解直流他励电动机的原理和特点，掌握其转速的调节方法及应用场合，熟悉其电路连接法，实现电机控制。
实验仪器：直流电源、电动机、万用表、直流电流表、直流电压表、NPN晶体管、电阻等。
实验原理：直流电动机是一种经典的旋转电机，它利用磁场的作用原理转动电机，并且具有启动转矩大、稳定性好等优点，在许多场合被广泛应用。
直流电动机分为分别励磁和他励磁两种，两者的区别在于励磁电流来源的不同：分别励磁电机的励磁电流来自于外部电源，而他励磁电机则是通过磁铁、电池等磁场能量来产生磁通量，从而产生磁场。
他励磁电机有较好的稳态性能，无论负载有多大，其励磁电流大小均可以保持不变，但外部电源对它影响较大。
因此在调节转速时应注意外界环境，应保证其励磁电流的稳定。
该实验主要探究的是他励磁电动机。
电路图如下：图中VD1为升压二极管，其作用是将直流电源从5V提升至8V，使得晶体管能够正常工作；R1和R2为电路中的固定电阻，R3为可变电阻，用于调节电机的转速；M1为直流他励电动机，VM1为三位直流电压表，IM1为三位直流电流表，U1是NPN型晶体管。
实验过程：1. 将直流电源的正端口接到电机的A1口，负端口接到电机的A2口。
2. 拨动电阻可变部分，根据观察到的电动机运行状态轻轻地调整电动机的转速，从慢到快。
3. 确定电动机的最大转速后，测量电机电压和电流值，实验数据如下：电机电压：6.95V 电机电流：0.058A4. 在调整电阻可变部分时，观察三位电压和电流表的变化。
由于电阻可变部分的改变，电动机的转速会变快或变慢，但是电阻的大小也会影响励磁电流，因此调整时要注意保持电机电流的稳定。
5. 利用NPN晶体管进行电机转速的控制，为实验提供更加自动化的控制方式。
将晶体管的负端口接到电机的A2口，正端口接到电动机的A1口，再根据需要调整电动机转速。
实验结果分析：实验中观察到，直流他励电动机可以通过调节电阻实现转速控制，但是电机电流和电动机转速之间的关系要加以注意。

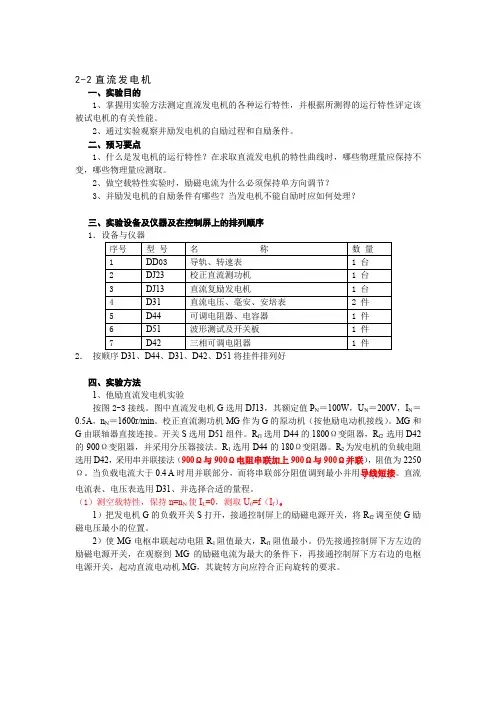

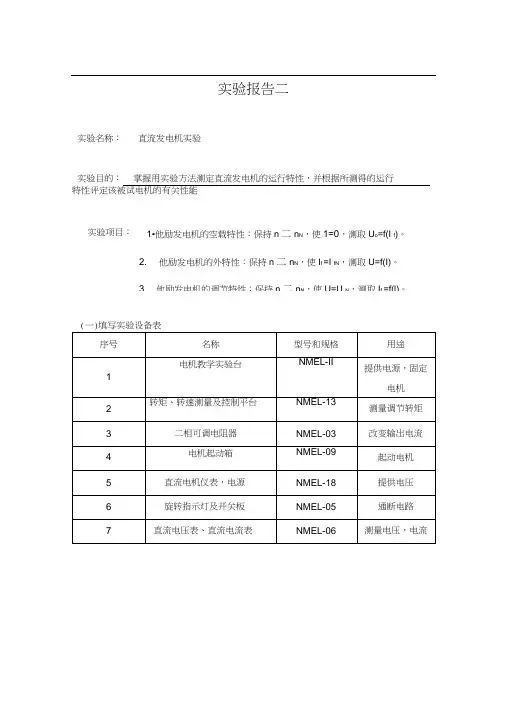

2-2直流发电机一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2、通过实验观察并励发电机的自励过程和自励条件。
二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。
2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？三、实验设备及仪器及在控制屏上的排列顺序1．设备与仪器2．按顺序D31、D44、D31、D42、D51将挂件排列好四、实验方法1、他励直流发电机实验按图2-3接线。
图中直流发电机G选用DJ13，其额定值P N＝100W，U N＝200V，I N＝0.5A，n N＝1600r/min。
校正直流测功机MG作为G的原动机（按他励电动机接线）。
MG和G由联轴器直接连接。
开关S选用D51组件。
R f1选用D44的1800Ω变阻器，R f2 选用D42的900Ω变阻器，并采用分压器接法。
R1选用D44的180Ω变阻器。
R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。
当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接．．．．。
直流电流表、电压表选用D31、并选择合适的量程。
（1）测空载特性，保持n=n N使I L=0，测取U0=f（I f）。
1）把发电机G的负载开关S打开，接通控制屏上的励磁电源开关，将R f2调至使G励磁电压最小的位置。
2）使MG电枢串联起动电阻R1阻值最大，R f1阻值最小。
仍先接通控制屏下方左边的励磁电源开关，在观察到MG的励磁电流为最大的条件下，再接通控制屏下方右边的电枢电源开关，起动直流电动机MG，其旋转方向应符合正向旋转的要求。
图2－3直流他励发电机接线图3）电动机MG 起动正常运转后，将MG 电枢串联电阻R 1调至最小值，将MG 的电枢电源电压调为220V ，调节电动机磁场调节电阻R f1，使发电机转速达额定值，并在以后整个实验过程中始终保持此额定转速不变。
直流电机实验报告电机实验报告电⽓1209⾼树伦12292002实验⼀：他励直流发电机⼀、实验电路图按图接线：图中直流发电机G 选⽤DJ15，其额定值P N＝100W，U N＝180V，I N＝0.5A，n N＝1600r/min。
校正直流测功机MG 作为G 的原动机（按他励电动机接线）。
MG、G 及TG 由联轴器直接连接。
开关S 选⽤D51组件。
R f1 选⽤D44 的1800Ω变阻器，R f2 选⽤D42 的900Ω变阻器，并采⽤分压器接法。
R1 选⽤D44 的180Ω变阻器。
R2 为发电机的负载电阻选⽤D42，采⽤串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。
当负载电流⼤于0.4 A 时⽤并联部分，⽽将串联部分阻值调到最⼩并⽤导线短接。
直流电流表、电压表选⽤D31、并选择合适的量程。
⼆、实验器材三、实验步骤（1）测空载特性1）把发电机G 的负载开关S 打开，接通控制屏上的励磁电源开关，将R f2 调⾄使G 励磁电流最⼩的位置。
2）使MG 电枢串联起动电阻R1 阻值最⼤，R f1 阻值最⼩。
仍先接通控制屏下⽅左边的励磁电源开关，在观察到MG 的励磁电流为最⼤的条件下，再接通控制屏下⽅右边的电枢电源开关，起动直流电动机MG，其旋转⽅向应符合正向旋转的要求。
3）电动机MG 起动正常运转后，将MG 电枢串联电阻R1 调⾄最⼩值，将MG 的电枢电源电压调为220V，调节电动机磁场调节电阻R f1，使发电机转速达额定值，并在以后整个实验过程中始终保持此额定转速不变。
4）调节发电机励磁分压电阻R f2，使发电机空载电压达U0＝1.2U N 为⽌。
5）在保持n=n N＝1600r/min 条件下，从U0＝1.2U N 开始，单⽅向调节分压器电阻R f2 使发电机励磁电流逐次减⼩，每次测取发电机的空载电压U0 和励磁电流I f，直⾄I f＝0（此时测得的电压即为电机的剩磁电压）。
第一章直流电机实验1-1 认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、预习要点1、如何正确选择使用仪器仪表。
特别是电压表电流表的量程。
2、直流电动机起动时，为什么在电枢回路中需要串接起动变阻器? 不串接会产生什么严重后果?3、直流电动机起动时，励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会产生什么严重后果?4、直流电动机调速及改变转向的方法。
三、实验项目1、了解DD01电源控制屏中的电枢电源、励磁电源、校正过的直流电机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。
2、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。
3、直流他励电动机的起动、调速及改变转向。
四、实验设备及控制屏上挂件排列顺序12、控制屏上挂件排列顺序D31、D42、D41、D51、D31、D44五、实验说明及操作步骤1、由实验指导人员介绍DDSZ -1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。
2、用伏安法测电枢的直流电阻图1-1 测电枢绕组直流电阻接线图（1）按图1-1接线，电阻R 用D44上1800Ω和180Ω串联共1980Ω阻值并调至最大。
A 表选用D31直流、毫安、安培表，量程选用5A 档。
开关S 选用D51挂箱。
（2）经检查无误后接通电枢电源，并调至220V 。
调节R 使电枢电流达到0.2A （如果电流太大，可能由于剩磁的作用使电机旋转，测量无法进行；如果此时电流太小，可能由于接触电阻产生较大的误差），迅速测取电机电枢两端电压U 和电流I 。
将电机分别旋转三分之一和三分之二周，同样测取电U 、I 三组数据列于表1-1中。
（3）增大R 使电流分别达到0.15A 和0.1A ，用同样方法测取六组数据列于表1-1中。
