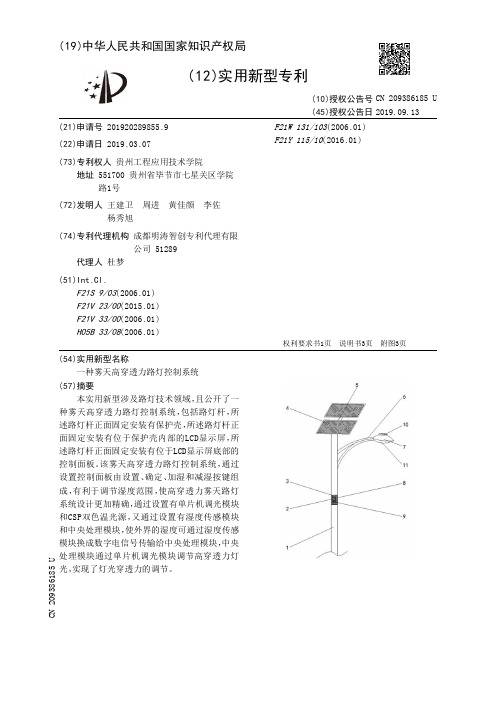

【CN209386185U】一种雾天高穿透力路灯控制系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920289855.9(22)申请日 2019.03.07(73)专利权人 贵州工程应用技术学院地址 551700 贵州省毕节市七星关区学院路1号(72)发明人 王建卫 周进 黄佳颜 李佐 杨秀旭 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 杜梦(51)Int.Cl.F21S 9/03(2006.01)F21V 23/00(2015.01)F21V 33/00(2006.01)H05B 33/08(2006.01)F21W 131/103(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种雾天高穿透力路灯控制系统(57)摘要本实用新型涉及路灯技术领域，且公开了一种雾天高穿透力路灯控制系统，包括路灯杆，所述路灯杆正面固定安装有保护壳，所述路灯杆正面固定安装有位于保护壳内部的LCD显示屏，所述路灯杆正面固定安装有位于LCD显示屏底部的控制面板。
该雾天高穿透力路灯控制系统，通过设置控制面板由设置、确定、加湿和减湿按键组成，有利于调节湿度范围，使高穿透力雾天路灯系统设计更加精确，通过设置有单片机调光模块和CSP双色温光源，又通过设置有湿度传感模块和中央处理模块，使外界的湿度可通过湿度传感模块换成数字电信号传输给中央处理模块，中央处理模块通过单片机调光模块调节高穿透力灯光，实现了灯光穿透力的调节。
权利要求书1页 说明书3页 附图3页CN 209386185 U 2019.09.13C N 209386185U权 利 要 求 书1/1页CN 209386185 U1.一种雾天高穿透力路灯控制系统，包括路灯杆(1)，其特征在于：所述路灯杆(1)正面固定安装有保护壳(3)，所述路灯杆(1)正面固定安装有位于保护壳(3)内部的LCD显示屏(8)，所述路灯杆(1)正面固定安装有位于LCD显示屏(8)底部的控制面板(9)，所述保护壳(3)正面活动安装有透明玻璃盖(2)，所述路灯杆(1)顶部固定安装有支撑架(5)，所述支撑架(5)顶部固定安装有太阳能发电板(4)，所述路灯杆(1)右侧固定安装有连接杆(6)，所述连接杆(6)右侧固定安装有路灯壳(7)，所述路灯壳(7)顶部固定安装有温度传感模块(10)，所述路灯壳(7)内部固定安装有LED灯(11)。
【CN209282907U】一种太阳能路灯供电系统【专利】
5 .根据权利要求4所述太阳三极管 ，所述第八三极管的 集电 极通过 第十八电 阻 与所述PWM放电电 路的 主回路 电 连接 ，所述第八三极管的发射极与蓄电 池供电电 路电 连接 ，并通过第九电 容 和第十电 容 的并联接地，所述第八三极管的基极通过第十九电阻与所述第八三极管的发射极电连接；
第七二极管，所述第七二极管的正极输入第二PWM波，所述第七二极管的负极与第二十 电阻的一端电连接；
第九三极管，所述第九三极管的集电极通过第二十一电阻与所述第八三极管的基极电 连接 ，所述第九三极管的 基极 与所述第二十电阻的 另一端电 连接 ，并 与第八二极管的 负极 电连接，所述第九三极管的发射极与所述第八二极管的正极电连接、接地，并通过第二十二 电阻与所述第九三极管的基极电连接。
第一MOS管，所述第一MOS管的漏极与太阳能电池的负极电连接，所述第一MOS管的栅极 与12V的驱动电路电连接；
第二MOS管，所述第二MOS管的栅极与12V的驱动电路电连接，并通过第一电阻与所述第 一MO S管的 源极电 连接 ，所述 第二MO S管的 源极 与所述 第一MO S管的 源极电 连接 ，所述 第二 MOS管的漏极通过第二电阻和第三电阻的并联与蓄电池负极电连接；
第一极性电 容 ，第一极性电 容的 正极分 别与所述太阳能电 池正极 和蓄电 池正极电 连 接，所述第一极性电容的负极接地。
2 .根据权利要求1所述太阳能路灯供电系统，其特征在于，所述12V的驱动电路，包括： 第三三极管，所述第三三极管的发射极输入第一PWM波，所述第三三极管的基极通过第 四电阻接地，所述第三三极管的集电极与第一二极管的正极电连接； 第四三极管 ，所述 第四三极管的 发射极接地 ，所述 第四 三极管的 基极通过 第五电 阻 接 入所述太阳能电池正极，所述第四三极管的集电极与第二二极管的正极电连接； 第三二极管 ，所述 第三二极管的 正极 与太阳能电 池负极电 连接 ，并通过 第六电 阻 接入 所述太阳能电池正极，所述第三二极管的负极依次通过第七电阻和第八电阻分别与所述第 一二极管的负极和第二二极管的负极电连接； 第五三极管 ，所述 第五三极管的 基极通过 第七电 阻 与所述 第三二极管的 负极电 连接 ， 所述第五三极管的集电极通过第九电阻接入太阳能供电电路，所述第五三极管的发射极分 别与所述第一MOS管和第二MOS管的源极电连接； 第六三极管 ，所述 第六三极管的 集电 极通过 第十电 阻 与太阳能供电电 路电 连接 ，所述 第六三极管的发射极分别与所述第一MOS管和第二MOS管的栅极电连接，所述第六三极管的 基极分 别与所述 第五三极管的 集电 极 、第四 稳压二极管的 负极 和第五二极管的 负极电 连 接 ，所述第四稳压二极管的 正极 与所述第五三极管的 发射极电 连接 ，所述第五二极管的 正 极通过第十一电阻与所述第六三极管的发射极电连接。 3 .根据权利要求2所述太阳能路灯供电系统，其特征在于，所述太阳能供电电路，包括： 升压芯片 ，所述升压芯片包括NC接口 、IN接口 、EN接口 、SW接口 、GND接口 和FB接口 ； 其中 ，所述IN接口 与所述太阳能电 池的正极电 相连 ，通过电 感与所述SW接口电 连接 ，且 通过第二极性电容、第三电容、第四电容和第五电容的并联接地； 所述EN接口通过第十二电阻与所述IN接口电连接； 所述SW接口与第六整流二极管的正极电连接； 所述GND接口接地； 所述FB接口通过第十三电阻与所述第六整流二极管的负极电连接，通过第十四电阻接 地； 所述第六整流二极管的负极与所述12V的驱动电路电连接，并通过第六电容、第七电容 和第八电容的并联接地。 4 .根据权利要求1所述太阳能路灯供电系统，其特征在于，所述PWM放电电路的主回路， 包括：
第七二极管，所述第七二极管的正极输入第二PWM波，所述第七二极管的负极与第二十 电阻的一端电连接；
第九三极管，所述第九三极管的集电极通过第二十一电阻与所述第八三极管的基极电 连接 ，所述第九三极管的 基极 与所述第二十电阻的 另一端电 连接 ，并 与第八二极管的 负极 电连接，所述第九三极管的发射极与所述第八二极管的正极电连接、接地，并通过第二十二 电阻与所述第九三极管的基极电连接。
第一MOS管，所述第一MOS管的漏极与太阳能电池的负极电连接，所述第一MOS管的栅极 与12V的驱动电路电连接；
第二MOS管，所述第二MOS管的栅极与12V的驱动电路电连接，并通过第一电阻与所述第 一MO S管的 源极电 连接 ，所述 第二MO S管的 源极 与所述 第一MO S管的 源极电 连接 ，所述 第二 MOS管的漏极通过第二电阻和第三电阻的并联与蓄电池负极电连接；
第一极性电 容 ，第一极性电 容的 正极分 别与所述太阳能电 池正极 和蓄电 池正极电 连 接，所述第一极性电容的负极接地。
2 .根据权利要求1所述太阳能路灯供电系统，其特征在于，所述12V的驱动电路，包括： 第三三极管，所述第三三极管的发射极输入第一PWM波，所述第三三极管的基极通过第 四电阻接地，所述第三三极管的集电极与第一二极管的正极电连接； 第四三极管 ，所述 第四三极管的 发射极接地 ，所述 第四 三极管的 基极通过 第五电 阻 接 入所述太阳能电池正极，所述第四三极管的集电极与第二二极管的正极电连接； 第三二极管 ，所述 第三二极管的 正极 与太阳能电 池负极电 连接 ，并通过 第六电 阻 接入 所述太阳能电池正极，所述第三二极管的负极依次通过第七电阻和第八电阻分别与所述第 一二极管的负极和第二二极管的负极电连接； 第五三极管 ，所述 第五三极管的 基极通过 第七电 阻 与所述 第三二极管的 负极电 连接 ， 所述第五三极管的集电极通过第九电阻接入太阳能供电电路，所述第五三极管的发射极分 别与所述第一MOS管和第二MOS管的源极电连接； 第六三极管 ，所述 第六三极管的 集电 极通过 第十电 阻 与太阳能供电电 路电 连接 ，所述 第六三极管的发射极分别与所述第一MOS管和第二MOS管的栅极电连接，所述第六三极管的 基极分 别与所述 第五三极管的 集电 极 、第四 稳压二极管的 负极 和第五二极管的 负极电 连 接 ，所述第四稳压二极管的 正极 与所述第五三极管的 发射极电 连接 ，所述第五二极管的 正 极通过第十一电阻与所述第六三极管的发射极电连接。 3 .根据权利要求2所述太阳能路灯供电系统，其特征在于，所述太阳能供电电路，包括： 升压芯片 ，所述升压芯片包括NC接口 、IN接口 、EN接口 、SW接口 、GND接口 和FB接口 ； 其中 ，所述IN接口 与所述太阳能电 池的正极电 相连 ，通过电 感与所述SW接口电 连接 ，且 通过第二极性电容、第三电容、第四电容和第五电容的并联接地； 所述EN接口通过第十二电阻与所述IN接口电连接； 所述SW接口与第六整流二极管的正极电连接； 所述GND接口接地； 所述FB接口通过第十三电阻与所述第六整流二极管的负极电连接，通过第十四电阻接 地； 所述第六整流二极管的负极与所述12V的驱动电路电连接，并通过第六电容、第七电容 和第八电容的并联接地。 4 .根据权利要求1所述太阳能路灯供电系统，其特征在于，所述PWM放电电路的主回路， 包括：
【CN209180818U】一种带遮雨棚的路灯【专利】
(10)授权公告号 CN 209180818 U (45)授权公告日 2019.07.30
权利要求书1页 说明书3页 附图3页
CN 209180818 U
CN 209180818 U
权 利 要 求 书
1/1 页
1 .一种带遮雨棚的路灯，包括伞杆(1)、伞布(6)、路灯(3)和垃圾箱(12) ，其特征在于： 所述伞杆(1)设置为中空管，所述伞杆(1)的顶端螺纹连接有螺纹柱(2) ，所述螺纹柱(2)的 顶端安装有路灯(3) ，所述伞杆(1)的外周还安装有收纳装置(4)、下圆管(5)和能够开合的 伞撑 ，伞撑设置在收 纳装置 (4) 和下圆管 (5)的之间 ，且均设置在路灯 (3)的下方 ，伞撑的 外 周安装有伞布(6) ，所述伞杆(1)的底端固定焊接有固定箱(7) ，所述固定箱(7)内设置有垃 圾箱(12)。
括伞杆、伞布、路灯和垃圾箱，所述伞杆设置为中 空管 ，所述伞杆的 顶端螺纹连接有螺纹柱 ，所述 螺纹柱的顶端安装有路灯，所述伞杆的外周还安 装有收 纳装置 、下圆管 和能 够开合的 伞撑 ，伞撑 设置在收纳装置和下圆管的之间 ，且均设置在路 灯的 下方 ，伞撑的 外 周安装有伞布 ，所述伞杆的 底端固定焊接有固定箱，所述固定箱内设置有垃 圾箱，所述收纳装置包括上圆管、活动圆管、套袋 和固定环，所述上圆管、活动圆管、套袋和固定环 均套在伞杆的外周，所述上圆管的顶端焊接钻设 有圆 孔的 横板。该带遮雨 棚的 路 灯 ，能 够起到照 明、遮阳挡雨、收纳垃圾等作用，适合大范围的普 及和推广。
2 .根据权利要求1所述的一种带遮雨棚路灯，其特征在于：所述收纳装置(4)包括上 圆管 (8) 、活动圆管 (9) 、套袋 (10) 和固定环(11) ，所述上圆管 (8) 、活动圆管 (9) 、套袋 (10) 和 固定环 (11) 均套在伞杆 (1) 的 外 周，所述上圆管 (8) 的 顶端焊接钻设有圆孔的 横板 ，横板的 底端与套袋(10)的顶端通过黏胶粘接固定，所述套袋(10)的外周通过黏胶粘接有多组等距 排列的固定环(11) ，所述套袋(10)的底端与活动圆管 (9)的顶端通过黏胶粘接固定。

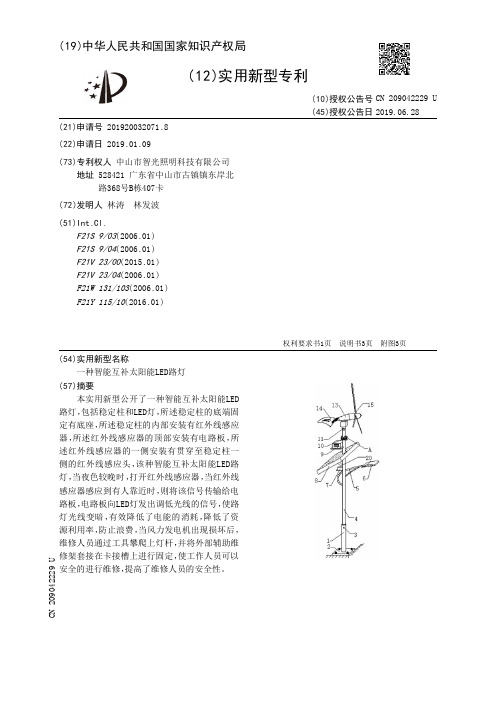

【CN209042229U】一种智能互补太阳能LED路灯【专利】
发明内容 [0005] 本实用新型的目的在于提供一种智能互补太阳能LED路灯，以解决上述背景技术 中提出LED路灯亮度长时间不便 ，当行人较 少时 造成了光源的 浪费 和风 力发电 机 损坏后工 人维修的安全性不高的问题。 [0006] 为实现上述目的，本实用新型提供如下技术方案：一种智能互补太阳能LED路灯， 包括稳定柱和LED灯，所述稳定柱的底端固定有底座，所述稳定柱的内部安装有红外线感应 器 ，所述红外线感应器的 顶部安装有电 路板 ，所述红外线感应器的 一 侧安装有贯穿至稳定 柱一侧的红外线感应头，所述稳定柱的顶端固定有灯杆，所述灯杆的一侧通过LED灯架安装 有LED灯 ，所述灯杆的 另一 侧通过支杆安装有太阳能 板 ，且所述灯杆贯穿太阳能板 ，所述太 阳能板的 下方安装有第一蓄电 池 ，所述支杆的内部安装有光能转换器 ，所述太阳能 板的 上 方安装有箱体 ，所述箱体的内部分 别安装有第二蓄电 池 和稳压器 ，所述灯杆的 外表面套接 有安装套，所述安装套的外表面开设有卡接槽，所述灯杆的顶端通过转轴连接有风力发电 机，所述风力发电机的一侧固定有摆尾，所述风力发电机的另一侧转动连接有扇叶。 [0007] 优选地，所述稳定柱的直径大于灯杆的直径，且所述稳定柱与灯杆焊接。 [0008] 优选地，所述风力发电机通过稳压器与第二蓄电池电性连接，所述太阳能板通过 光能转换器与第一蓄电池电性连接，所述第一蓄电池、第二蓄电池均与LED灯和红外线感应 器电性连接，所述电路板分别与LED灯、红外线感应器电性连接。 [0009] 优选地，所述安装套与灯杆焊接，且所述安装套位于风力发电机的下方。 [0010] 优选地，所述扇叶设置有三个，且三个所述扇叶呈“环形状”排布。 [0011] 优选地，所述LED灯架的制作材料包括有不锈钢，且所述LED灯架与灯杆焊接。 [0012] 与现有技术相比 ，本实用新型的有益效果是：该种智能互补太阳能LED路灯，设置 有红外线感应器、红外线感应头、安装套和卡接槽 ，在使 用时 ，工作人 员将该路灯安装在较
【CN209926203U】一种多功能路灯【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246181.4(22)申请日 2019.02.27(73)专利权人 李沛泽地址 450000 河南省郑州市惠济区古荥镇纪公庙村东街184号(72)发明人 李沛泽 (74)专利代理机构 郑州华智星知识产权代理事务所(普通合伙) 41145代理人 刘迪(51)Int.Cl.F21S 9/03(2006.01)F21V 33/00(2006.01)G09F 9/30(2006.01)G09F 9/33(2006.01)F21W 131/103(2006.01)F21Y 115/10(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种多功能路灯(57)摘要本实用新型专利属于机械照明的领域，具体公开了一种多功能路灯，包括光源、灯杆、支撑臂和固定在地面上的基础预埋件，所述光源由多块LED显示屏并列铰接而成，所述LED显示屏上的二极管为白色二极管，所述LED显示屏的控制卡与外部电脑电连接，所述LED显示屏倾斜设置且LED 显示屏的发光面板斜向下，位于两端的LED显示屏分别通过支撑臂与折叠装置连接，所述折叠装置安装在在所述灯杆的顶端，所述灯杆的底端与基础预埋件连接。
本实用新型通过折叠装置控制多块铰接的LED板展开和折叠，展开后多块LED显示屏组成一个平面，宣传标语在LED显示屏上显示，当LED显示屏收缩折叠，LED显示屏上的白色二极管全亮，进行路灯照明使用，提高了对资源的高效利用。
权利要求书1页 说明书5页 附图2页CN 209926203 U 2020.01.10C N 209926203U权 利 要 求 书1/1页CN 209926203 U1.一种多功能路灯，其特征在于，包括光源(1)、灯杆(4)、支撑臂(2)和固定在地面上的基础预埋件，所述光源(1)由多块LED显示屏(101)并列铰接而成，所述LED显示屏(101)上的二极管为白色二极管，所述LED显示屏的控制卡与外部电脑电连接，所述LED显示屏(101)倾斜设置且LED显示屏(101)的发光面板斜向下，位于两端的LED显示屏(101)分别通过支撑臂(2)与折叠装置(3)连接，所述折叠装置(3)安装在所述灯杆(4)的顶端，所述灯杆(4)的底端与基础预埋件连接；所述折叠装置(3)包括第一丝杆(303)、底座(301)和一对螺母座(304)，所述底座(301)水平固定在灯杆(4)的顶端，所述底座(301)的中央部位固定有调节电机(302)，所述调节电机(302)的双向输出轴为左右向，所述双向输出轴上各连接一根第一丝杆(303)且两根第一丝杆(303)的螺旋方向相反，所述第一丝杆(303)通过轴承座(305)连接底座(301)，所述底座(301)上还设置有与第一丝杆(303)平行供螺母座(304)滑动的滑杆(306)，所述螺母座(304)一端旋合在第一丝杆(303)上，另一端通过设置的通孔套装在滑杆上，所述滑杆(306)的两端通过轴承座(305)连接底座(301)，所述支撑臂(2)的下端与螺母座(304)连接；所述LED显示屏(101)和调节电机与电源电连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920217988.5
(22)申请日 2019.02.21
(73)专利权人 江苏晶亿照明工程有限公司
地址 223600 江苏省宿迁市沭阳县经济开
发区上虞路
(72)发明人 陈娟
(51)Int.Cl.
F21S 8/08(2006.01)
F21V 33/00(2006.01)
B05B 9/04(2006.01)
B05B 1/26(2006.01)
F21W 131/103(2006.01)
(54)实用新型名称
一种带有喷水雾功能的路灯
(57)摘要
本实用新型公开了一种带有喷水雾功能的
路灯，包括：圆管灯杆、横撑杆和灯头，还包括喷
水雾机构和驱动水雾分散的导流机构；所述喷水
雾机构包括设置在圆管灯杆顶端的雾化组件和
与雾化组件连通的送水组件；所述导流机构包括
导流组件和驱动导流组件转动的驱动装置。
通过
上述方式，本实用新型所述的带有喷水雾功能的
路灯，通过喷水雾机构向周围的空气中喷水雾，
有效降低空气中灰尘的含量，导流机构使水雾均
匀分散在空气中，
提高了清除灰尘的效果。
权利要求书1页 说明书3页 附图2页CN 209279022 U 2019.08.20
C N 209279022
U
权 利 要 求 书1/1页CN 209279022 U
1.一种带有喷水雾功能的路灯，包括：圆管灯杆、横撑杆和灯头，其特征在于，还包括喷水雾机构和驱动水雾分散的导流机构；
所述喷水雾机构包括设置在圆管灯杆顶端的雾化组件和与雾化组件连通的送水组件；
所述导流机构包括导流组件和驱动导流组件转动的驱动装置。
2.根据权利要求1所述的带有喷水雾功能的路灯，其特征在于，所述雾化组件包括圆形箱体和若干连接在圆形箱体外圆的雾化喷头，所述圆形箱体与圆管灯杆的顶端密封连接。
3.根据权利要求2所述的带有喷水雾功能的路灯，其特征在于，所述送水组件包括环形水箱和设置在环形水箱上的高压水泵，所述环形水箱套装在圆管灯杆的外圆，所述高压水泵的进水口设置有延伸至环形水箱内的进水管，所述高压水泵的出水口设置有与圆形箱体连接的出水管。
4.根据权利要求2所述的带有喷水雾功能的路灯，其特征在于，所述导流组件包括L形板、穿设在L形板上的转轴和若干环形阵列设置在转轴上的分流件，所述L形板与圆形箱体的上平面固定连接，所述转轴与所述的驱动装置连接。
5.根据权利要求4所述的带有喷水雾功能的路灯，其特征在于，所述分流件包括连接杆和设置在连接杆外端的V形板，所述连接杆的内端与转轴固定连接。
6.根据权利要求1所述的带有喷水雾功能的路灯，其特征在于，所述驱动装置为电机。
7.根据权利要求3所述的带有喷水雾功能的路灯，其特征在于，所述环形水箱的上平面设置有注水管。
