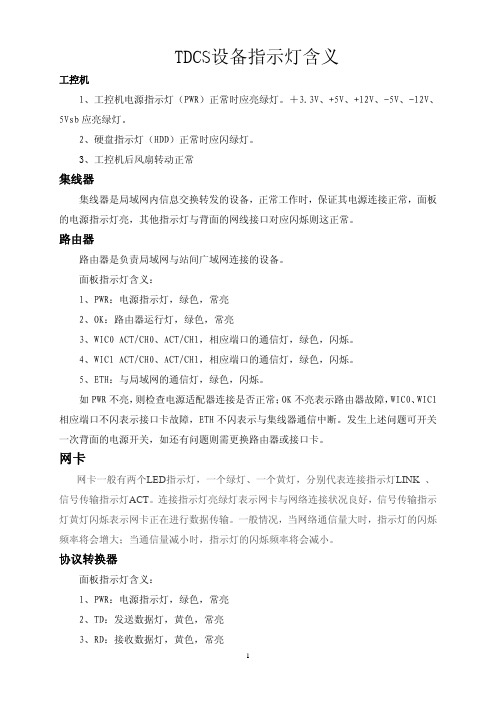

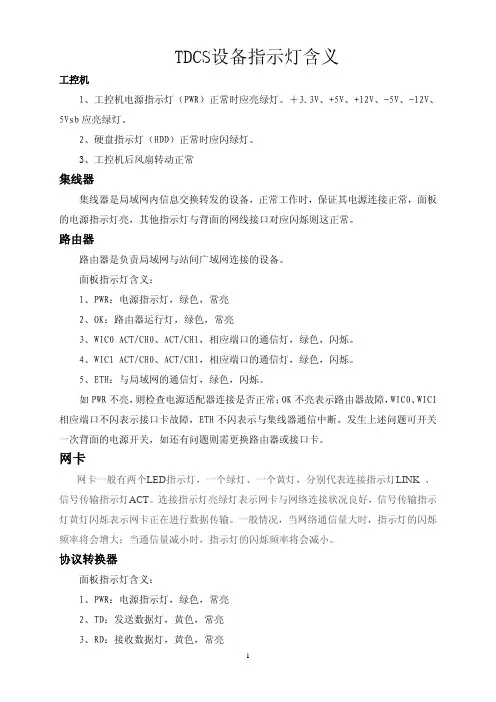

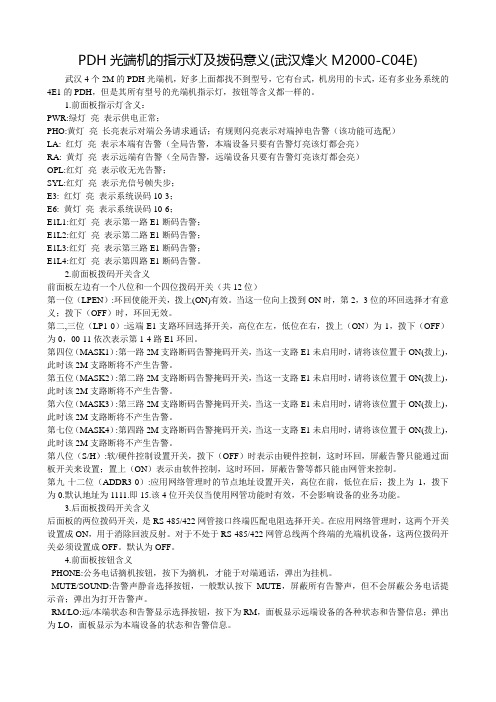

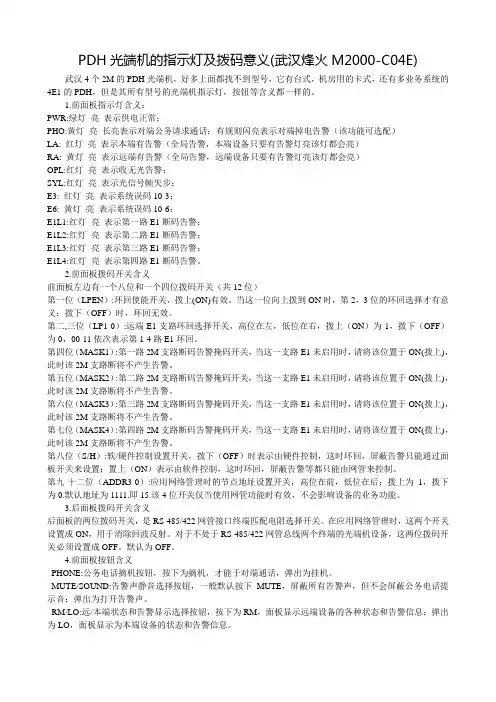

PDH光端机的指示灯及拨码意义(武汉烽火M2000-C04E) 武汉4个2M的PDH光端机，好多上面都找不到型号，它有台式，机房用的卡式，还有多业务系统的4E1的PDH，但是其所有型号的光端机指示灯，按钮等含义都一样的。
1.前面板指示灯含义：PWR:绿灯亮表示供电正常；PHO:黄灯亮长亮表示对端公务请求通话；有规则闪亮表示对端掉电告警（该功能可选配）LA: 红灯亮表示本端有告警（全局告警，本端设备只要有告警灯亮该灯都会亮）RA: 黄灯亮表示远端有告警（全局告警，远端设备只要有告警灯亮该灯都会亮）OPL:红灯亮表示收无光告警；SYL:红灯亮表示光信号帧失步；E3: 红灯亮表示系统误码10-3；E6: 黄灯亮表示系统误码10-6；E1L1:红灯亮表示第一路E1断码告警；E1L2:红灯亮表示第二路E1断码告警；E1L3:红灯亮表示第三路E1断码告警；E1L4:红灯亮表示第四路E1断码告警。
2.前面板拨码开关含义前面板左边有一个八位和一个四位拨码开关（共12位）第一位（LPEN）:环回使能开关，拨上(ON)有效。
当这一位向上拨到ON时，第2，3位的环回选择才有意义；拨下（OFF）时，环回无效。
第二,三位（LP1-0）:远端E1支路环回选择开关，高位在左，低位在右，拨上（ON）为1，拨下（OFF）为0，00-11依次表示第1-4路E1环回。
第四位（MASK1）:第一路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
第五位（MASK2）:第二路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
第六位（MASK3）:第三路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
第七位（MASK4）:第四路2M支路断码告警掩码开关，当这一支路E1未启用时，请将该位置于ON(拨上)，此时该2M支路断将不产生告警。
RUN：绿色，运行指示灯，1Hz闪表示TNET运行正常；10Hz闪表示程序加载或与MP 通讯断。
FAU：红色，故障指示灯，亮表示TNET故障（时钟丢失）；灭表示单板运行正常。
MST：绿色，主用状态运行指示灯，亮表示TNET处于主用状态，灭表示非主用。
RES：绿色，备用状态运行指示灯，亮表示TNET处于备用状态，灭表示非备用。
CLK：绿色，时钟控制器正常运行指示灯，亮表示时钟同步控制器运行0.5Hz闪表示OCXO 晶振正在预热。
SELEN：绿色，手动选用时钟基准使能指示灯。
亮表示手动选择使能。
灭表示手动选择基准无效。
REFI：绿色，三个基准指示灯，三个基准指示灯REFI的亮和灭分别代表二进制的“1”和“0”，从上到下表示二进制的高位到低位，共代表5种状态，“000”表示无基准输入，“001”，“010”，“011”和“100”四种状态分别表示取四路输入中的哪一路时钟，“101”表示取CKI 板基准；2．按钮SELEN：手动选用时钟基准使能开关。
按此开关，手动选用时钟基准使能指示灯亮或者灭，只有在SELEN亮时，此键手动选择才有效。
SEL：手动选用时钟基准开关，通过此开关，可以顺序选择时钟基准。
SW：主备倒换开关，通过按此开关，可以使主用TNET 板变为备用TNET 板。
RST：复位开关，按动此按钮可以使单板复位重启。
3．带电插拔支持带电插拔。
4．注意事项此板为主备用工作方式，在工作于主用状态时不可直接拔出，必须切换于备用状态方可进行插拔操作。
主控板MPMP面板如所示。
COMM面板如下图DT2：绿色，第2路DT运行状态指示灯，灭表示单板数据未配制；亮表示第2路DT无信号接收；2Hz闪表示第2路DT有信号接收（其它）；1Hz~3Hz闪表示表示第2路DT有信号接收（随路）。
DT3：绿色，第3路DT运行状态指示灯，灭表示单板数据未配制；亮表示第3路DT无信号接收；2Hz闪表示第3路DT有信号接收（其它）；1Hz~3Hz闪表示表示第3路DT有信号接收（随路）。

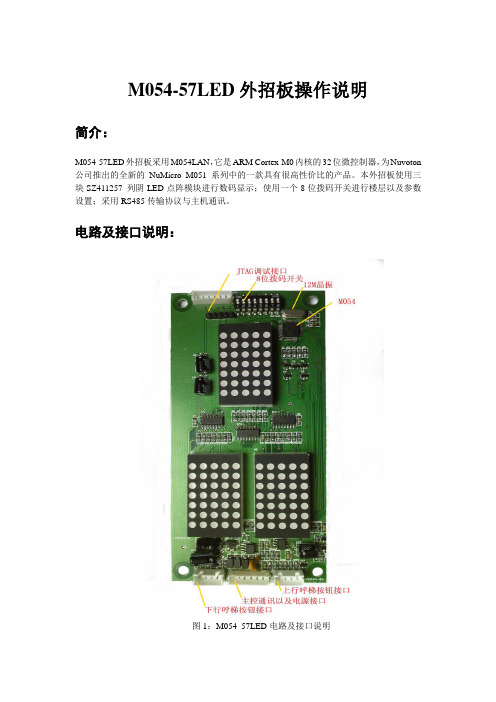

M054-57LED外招板操作说明简介：M054-57LED外招板采用M054LAN，它是ARM Cortex-M0内核的32位微控制器，为Nuvoton 公司推出的全新的NuMicro M051 系列中的一款具有很高性价比的产品。
本外招板使用三块SZ411257 列阴LED点阵模块进行数码显示；使用一个8位拨码开关进行楼层以及参数设置；采用RS485传输协议与主机通讯。
电路及接口说明：图1：M054_57LED电路及接口说明拨码开关图示：图2：拨码开关图示拨码1-5：拨码1为楼层设置最高位，拨码5为楼层设置最低位，以二进制计算，ON端为0，OFF端为1，最高支持32层。
拨码6：SW0。
拨码7：SW1.拨码8：SW2基本功能：1.通过SW0拨码开关来设置显示码。
2.可以通过SW1拨码开关来设置楼层数。
3.使用SW2实现自检功能楼层设置有以下几种方法：1.当该板没有设置楼层数值时，连通该板后上下呼梯按钮会闪烁。
此时只要按住上行或下行呼梯按钮3秒钟后，显示器数字将会从0,1,2,3 按顺序变化。
当出现与本层数字相同时松开按钮，楼层设置立即完毕。
此为绝对楼层设置。
2.断开该板电源，将拨码开关拨动到本层数字，再接通电源，楼层即设置完毕。
楼层设置为8位拨码开关中从拨码1至拨码5共5位，拨码1为最高位，最高支持32层，采用二进制计算方法。
拨码开关OFF端为1，ON端为0。
此为绝对楼层设置.3.如果拨码楼层设置为0，且要改变当前设置楼层时，可以将拨码开关SW1拨至OFF端来进入菜单,菜单包括A、B、C、D共四项。
菜单A 为楼层设置，B为A，B门设置，C为最高楼层设置，D为最低楼层设置。
使用上行呼梯按钮修改楼层数，使用下行呼梯按钮进入下一个设置选项。
在没有设置显示内容时，此为绝对楼层设置，设置了显示内容后，此为显示楼层设置.改变外招板显示内容的方法：1.在接通电源的情况下，将拨码开关SW0拨至OFF端，系统进入第一层楼层显示设置。

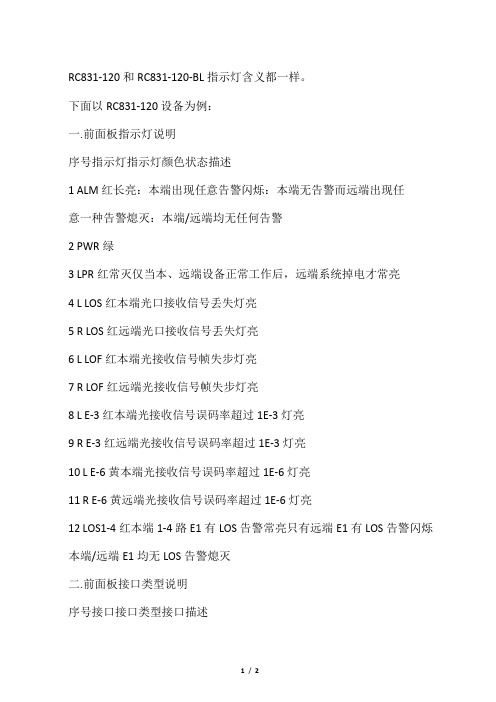

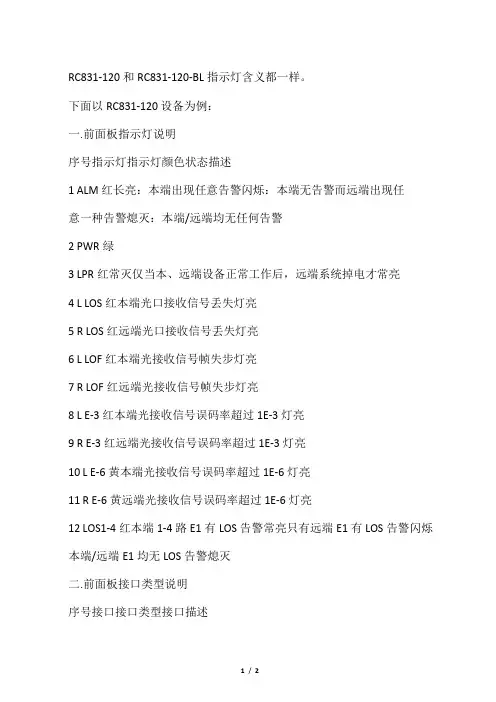

RC831-120和RC831-120-BL指示灯含义都一样。
下面以RC831-120设备为例：一.前面板指示灯说明序号指示灯指示灯颜色状态描述1 ALM红长亮：本端出现任意告警闪烁：本端无告警而远端出现任意一种告警熄灭：本端/远端均无任何告警2 PWR绿3 LPR红常灭仅当本、远端设备正常工作后，远端系统掉电才常亮4 L LOS红本端光口接收信号丢失灯亮5 R LOS红远端光口接收信号丢失灯亮6 L LOF红本端光接收信号帧失步灯亮7 R LOF红远端光接收信号帧失步灯亮8 L E-3红本端光接收信号误码率超过1E-3灯亮9 R E-3红远端光接收信号误码率超过1E-3灯亮10 L E-6黄本端光接收信号误码率超过1E-6灯亮11 R E-6黄远端光接收信号误码率超过1E-6灯亮12 LOS1-4红本端1-4路E1有LOS告警常亮只有远端E1有LOS告警闪烁本端/远端E1均无LOS告警熄灭二.前面板接口类型说明序号接口接口类型接口描述1 LNK-DWN RJ45向下级联接口。
多台设备级联时接下级设备的LNK-UP.2 LNK-UP RJ45本地网管或向上级联接口。
LNK-UP接网管计算机串口或级联时接上级设备的LNK-DWN三.开关设置说明1.MASK按键开关一位屏蔽本端不使用的E1支路告警选择。
按键按出，不屏蔽本端不使用的E1支路告警；按键按入，屏蔽本端不使用的E1支路告警2.ADDR拨码开关操作说明说明拨码开关位数描述Bit4 Bit3 Bit2 Bit1设备类型OFF OFF OFF OFF远端设备ADDR OFF OFF OFF ON局端第1号设备拨码开关4位OFF OFF ON OFF局端第2号设备OFF OFF ON ON局端第3号设备OFF ON OFF OFF局端第4号设备OFF ON OFF ON局端第5号设备. . . . .ON ON ON ON局端第15号设备当为局端设备时，可通过LNK-UP口被本地计算机串口网管。

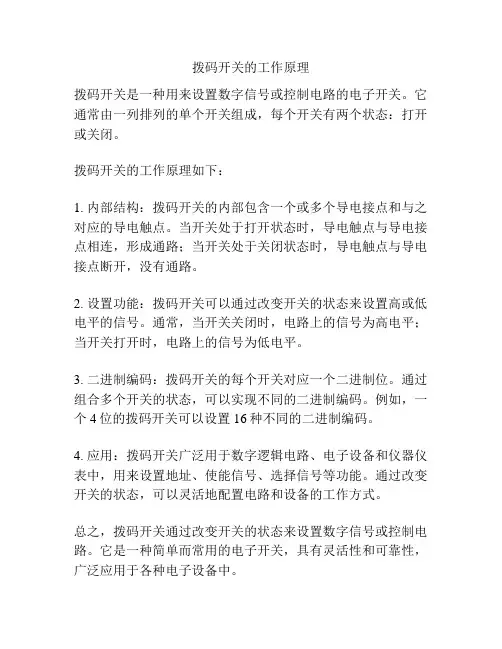

拨码开关的工作原理
拨码开关是一种用来设置数字信号或控制电路的电子开关。
它通常由一列排列的单个开关组成，每个开关有两个状态：打开或关闭。
拨码开关的工作原理如下：
1. 内部结构：拨码开关的内部包含一个或多个导电接点和与之对应的导电触点。
当开关处于打开状态时，导电触点与导电接点相连，形成通路；当开关处于关闭状态时，导电触点与导电接点断开，没有通路。
2. 设置功能：拨码开关可以通过改变开关的状态来设置高或低电平的信号。
通常，当开关关闭时，电路上的信号为高电平；当开关打开时，电路上的信号为低电平。
3. 二进制编码：拨码开关的每个开关对应一个二进制位。
通过组合多个开关的状态，可以实现不同的二进制编码。
例如，一个4位的拨码开关可以设置16种不同的二进制编码。
4. 应用：拨码开关广泛用于数字逻辑电路、电子设备和仪器仪表中，用来设置地址、使能信号、选择信号等功能。
通过改变开关的状态，可以灵活地配置电路和设备的工作方式。
总之，拨码开关通过改变开关的状态来设置数字信号或控制电路。
它是一种简单而常用的电子开关，具有灵活性和可靠性，广泛应用于各种电子设备中。

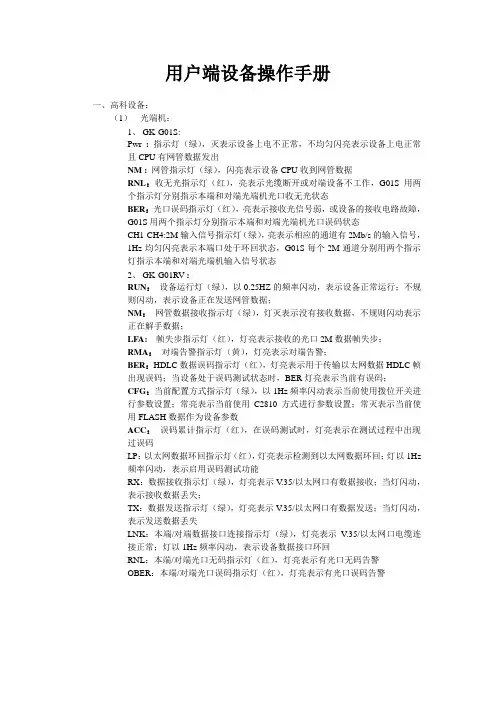

用户端设备操作手册一、高科设备：（1）光端机：1、GK-G01S:Pwr : 指示灯（绿），灭表示设备上电不正常，不均匀闪亮表示设备上电正常且CPU有网管数据发出NM : 网管指示灯（绿），闪亮表示设备CPU收到网管数据RNL：收无光指示灯（红），亮表示光缆断开或对端设备不工作，G01S用两个指示灯分别指示本端和对端光端机光口收无光状态BER：光口误码指示灯（红），亮表示接收光信号弱，或设备的接收电路故障，G01S用两个指示灯分别指示本端和对端光端机光口误码状态CH1-CH4:2M输入信号指示灯（绿），亮表示相应的通道有2Mb/s的输入信号，1Hz均匀闪亮表示本端口处于环回状态，G01S每个2M通道分别用两个指示灯指示本端和对端光端机输入信号状态2、GK-G01RV :RUN：设备运行灯（绿），以0.25HZ的频率闪动，表示设备正常运行；不规则闪动，表示设备正在发送网管数据；NM：网管数据接收指示灯（绿），灯灭表示没有接收数据，不规则闪动表示正在解手数据；LFA: 帧失步指示灯（红），灯亮表示接收的光口2M数据帧失步；RMA：对端告警指示灯（黄），灯亮表示对端告警；BER：HDLC数据误码指示灯（红），灯亮表示用于传输以太网数据HDLC帧出现误码；当设备处于误码测试状态时，BER灯亮表示当前有误码；CFG：当前配置方式指示灯（绿），以1Hz频率闪动表示当前使用拨位开关进行参数设置；常亮表示当前使用C2810方式进行参数设置；常灭表示当前使用FLASH数据作为设备参数ACC：误码累计指示灯（红），在误码测试时，灯亮表示在测试过程中出现过误码LP：以太网数据环回指示灯（红），灯亮表示检测到以太网数据环回；灯以1Hz频率闪动，表示启用误码测试功能RX：数据接收指示灯（绿），灯亮表示V.35/以太网口有数据接收；当灯闪动，表示接收数据丢失；TX：数据发送指示灯（绿），灯亮表示V.35/以太网口有数据发送；当灯闪动，表示发送数据丢失LNK：本端/对端数据接口连接指示灯（绿），灯亮表示V.35/以太网口电缆连接正常；灯以1Hz频率闪动，表示设备数据接口环回RNL：本端/对端光口无码指示灯（红），灯亮表示有光口无码告警OBER：本端/对端光口误码指示灯（红），灯亮表示有光口误码告警（2）接口转换器1、ESAN-V2051:PWR:绿灯亮表示电源工作正常TD：绿灯常亮表示V.35接口发送数据（DTE口输出或DCE输入）；绿灯闪烁表示E1口和V.35口正在向外环回，以供链路测试。
一、各种远动终端设备指示灯
1、终端服务器（PortServer TS16）：
电源灯：PWR 正常为常亮的绿灯。
运行灯：ACT 正常为闪亮的绿灯。
2、DCC500：
电源灯：+5V 正常为常亮的红灯；+12V 正常为常亮的黄灯；-12V 正常为常亮的绿灯；收发灯：
3、串口转以太网（NP311）:
电源灯：Power 正常为常亮的红灯。
运行灯：Status2 正常为闪亮的绿灯。
4、以太网光Modem（7203D）:
电源灯：PWR 正常为常亮的绿灯。
光纤连接灯：FXLNK/ACT 正常为闪亮的绿灯；若该灯不亮，则可能光纤中断或设备故障；若该灯常亮，则光纤链路连接正常但无收发数据。
5、串口光Modem（IES-0M3A）:
电源灯：正常为常亮红灯。
收发灯：主光M的RXA(RXB)口能收到来自从光M的数据(终端)时，A(B)收灯闪绿灯。
故障灯：主光M的RXA(RXB)口收不到光信号时，A(B)故障灯常亮红灯。
6、交换机：
收发灯：连接正常且有数据收发时应为绿灯闪亮，未连接或连接不正常为不亮或常亮。
7、福州振源（F305）:
①电源灯（PW）：正常为常亮红灯。
②故障灯(FAULT):正常不亮。
故障时亮橙灯。
③运行灯(RUN):正常闪亮绿灯。
④网络灯(LAN)：正常为常亮红灯。
⑤链接灯(LNK)：正常为闪亮绿灯。
⑥收发灯(TX)：正常为闪亮绿灯。
⑦CAN网灯：正常为闪亮红灯。
8、南自通信服务器（PSX 600U）：
①电源灯（+5V/+24V）：正常为常亮绿灯。
②MODEM灯(主/备)：正常为常亮绿灯。
9、电力宽带网桥（交流220V）：
①网络灯(顶部 LAN)：正常为常亮绿灯。
②信号灯(中间 PLC)：正常闪亮绿灯。
若有升级，则为常亮绿灯。
③电源灯(底部 Power)：正常为常亮绿灯。
二、各远动终端设备串口端子引脚情况
1、RS232接口
2（收） 3（发）5（地）
2、光猫（iES-OM3A）
+5V引出电源
2信道6信道4信道8信道
对于左边的双层凤凰端子，从光调制解调器角度来说，信号线的定义如下：
1：TXD：232口发送；2：RXD：232口接收；3：GND：232口信号地；
4：A：422口接收正极；5：B：422口接收负极；6：Z：422口发送负极
7：Y：422口发送正极
将4、7互连，5、6互连，就构成485口，(5、6)成为收发负极，(4、7)成为收发正极。
对于右边的双层凤凰端子，从光调制解调器角度来说，信号线的定义如下：1：TXD：232口发送；2：RXD：232口接收；3：GND：232口信号地
4：TXD：232口发送；5：RXD：232口接收；6：GND：232口信号地
7：+5V引出电源
3、DCC500
4、各远动柜厂家串口
5、光猫与RS232设备连接
三、各种远动终端设备拨码开关
1、DCC500
DCC500-1板拨码开关SW-DIP4设置：
SW-DIP4状态ON为0 OFF为1
2、iES-R70S
R7070-4板（MODEM板）拨码开关SW-DIP4设置：
SW-DIP4状态ON为0 OFF为1
跳针设置：
1）、同时跳1、2，发送载频的中心频率为3000Hz，多用于300BPS 2）、同时跳3、4，发送载频的中心频率为2880Hz，多用于600BPS 只影响发送载频，与发送波特率无必然联系。
