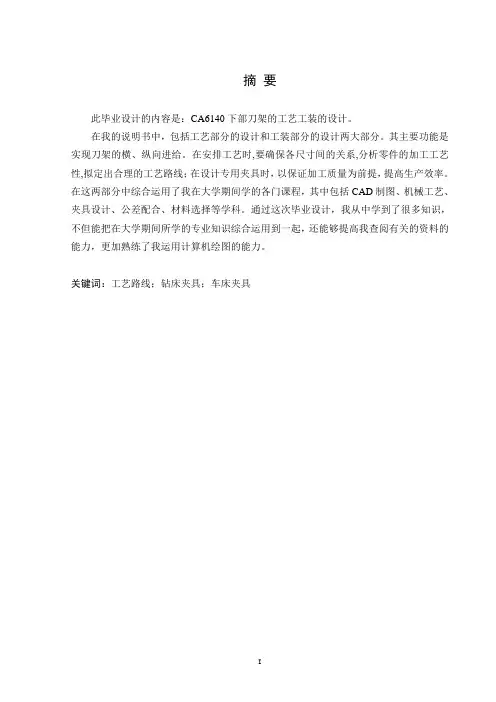

摘要此毕业设计的内容是：CA6140下部刀架的工艺工装的设计。

在我的说明书中，包括工艺部分的设计和工装部分的设计两大部分。

其主要功能是实现刀架的横、纵向进给。

在安排工艺时,要确保各尺寸间的关系,分析零件的加工工艺性,拟定出合理的工艺路线；在设计专用夹具时，以保证加工质量为前提，提高生产效率。

在这两部分中综合运用了我在大学期间学的各门课程，其中包括CAD制图、机械工艺、夹具设计、公差配合、材料选择等学科。

通过这次毕业设计，我从中学到了很多知识，不但能把在大学期间所学的专业知识综合运用到一起，还能够提高我查阅有关的资料的能力，更加熟练了我运用计算机绘图的能力。

关键词：工艺路线；钻床夹具；车床夹具AbstractThe content of this graduation project is: Design of the craft frock of CA6140 underpart knife rest.In my manual, including two major parts of design, some of design to make the route of processing and to design the special-purpose jig. Its main function is to realize the giving harsh and unreasonable, entersly longitudinally of the knife rest. While arranging the craft, should guarantee the relation among every size, analyze the preparation method of the part, and plan to make the rational craft route; while designing the special-purpose jig, under the prerequisite of guaranteeing to process quality, improving production efficiency. Have used every course which I study in these two parts during university synthetically, discipline of including CAD making maps, mechanical craft, jig design, tolerance fitting, material and choosing etc... Through this graduation project, I have learnt much knowledge from it, not only can apply the professional knowledge studied during university to together synthetically, also it can improve consulting my ability of materials, the getting more skilled use by ability of computer graphics.Keyword: Processing route; Drill Jig; Lathe Jig目录摘要 (I)ABSTRACT (II)1前言 (1)1 工艺规程设计（CA6140下部刀架） (2)1.1零件分析 (2)1.1.1 零件的功用、结构特点及技术要求 (2)1.1.2 零件的结构工艺性 (2)1.2确定毛坯及其加工余量 (3)1.2.1 零件的材料、毛坯及热处理 (3)1.2.2 毛坯加工余量确定 (3)1.3工艺规程的设计 (4)1.3.1 工艺路线的分析 (4)1.3.2 工艺路线的拟定 (4)1.3.3 确定机床设备、刀具、夹具、量具及工艺装备 (7)1.3.4确定主要表面的加工余量和工序尺寸 (8)1.3.5 确定典型工序切削用量、进给量、主轴转速、工时定额 (9)2 工艺装备的设计 (15)2.1钻床夹具 (15)2.1.1 零件本工序加工要求及工艺分析 (15)2.1.2 确定定位方案和选择定位元件 (16)2.1.3 确定并设计导向元件 (17)2.1.4 确定夹紧方案与夹紧机构 (17)2.1.5 夹具体的确定 (18)2.2车床夹具 (19)2.2.1零件本工序加工要求及工艺分析 (19)2.2.2确定定位方案和选择定位元件 (20)2.2.3 确定夹紧方案与夹紧机构 (20)2.2.4 夹具体的确定 (22)2.2.5 绘制夹具装配总图 (22)致谢 (24)参考文献 (25)附录（A） .......................................................................................... 错误！未定义书签。

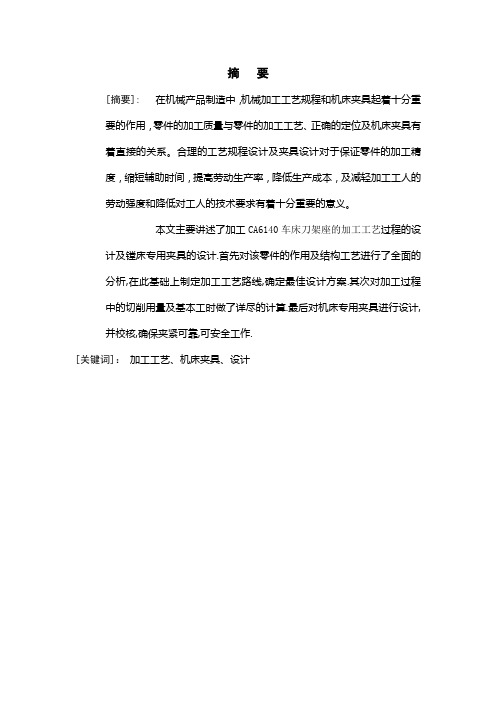

摘要[摘要]: 在机械产品制造中，机械加工工艺规程和机床夹具起着十分重要的作用，零件的加工质量与零件的加工工艺、正确的定位及机床夹具有着直接的关系。

合理的工艺规程设计及夹具设计对于保证零件的加工精度，缩短辅助时间，提高劳动生产率，降低生产成本，及减轻加工工人的劳动强度和降低对工人的技术要求有着十分重要的意义。

本文主要讲述了加工CA6140车床刀架座的加工工艺过程的设计及镗床专用夹具的设计.首先对该零件的作用及结构工艺进行了全面的分析,在此基础上制定加工工艺路线,确定最佳设计方案.其次对加工过程中的切削用量及基本工时做了详尽的计算.最后对机床专用夹具进行设计,并校核,确保夹紧可靠,可安全工作.[关键词]：加工工艺、机床夹具、设计[Abstract]: In machinery production , the machinery manufacturing instruction and the fixture of machine tools have got the prominent action in machinery production. The reasonable and reliable of its design can prone to achieve the accuracy of parts processes, shorten lend support time, increase the labor rate of production, diminish the production cost; and also can alleviate the worker’s operating strength, lower the request of the worker’s technique.The text primarily tells the manufacturing processes of The CA6140 lathe tool holder, and the special fixtures design of boring processes. First make completely analysis to the part’s function and construction. On the b asis of this, make the process route, and use the optimum arrangement. Next make calculation in details of cutting engagement and basis man-hours in the process.Finally, do the fixtures design, combining proofread, and make sure the chuck dependable, the work safety.[Keywords]:nontraditional manufacturing processes、the fixture of machine tools、design前言在机器的生产过程中，对于那些将原材料转变为产品的直接有关过程，如毛坯制造、零件的机械加工、热处理、机器装配等，统称为制造工艺过程。

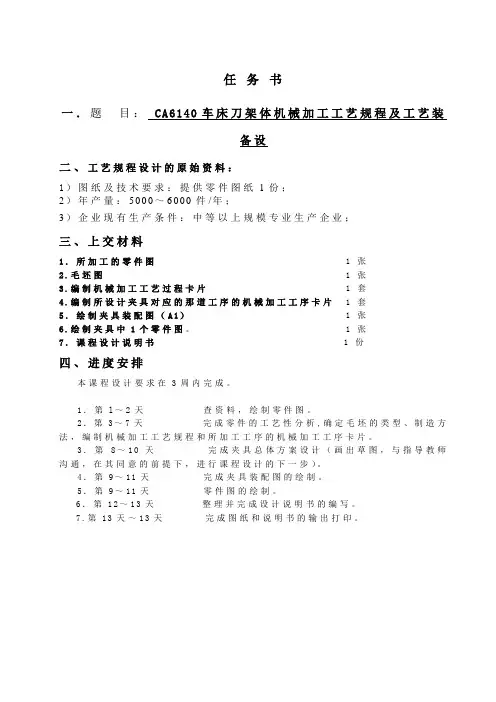

任务书一．题目：CA6140车床刀架体机械加工工艺规程及工艺装备设二、工艺规程设计的原始资料：1）图纸及技术要求：提供零件图纸1份；2）年产量：5000～6000件/年；3）企业现有生产条件：中等以上规模专业生产企业；三、上交材料1．所加工的零件图1张2.毛坯图1张3.编制机械加工工艺过程卡片1套4.编制所设计夹具对应的那道工序的机械加工工序卡片1套5．绘制夹具装配图（A1）1张6.绘制夹具中1个零件图。

1张7．课程设计说明书1份四、进度安排本课程设计要求在3周内完成。

1．第l～2天查资料，绘制零件图。

2．第3～7天完成零件的工艺性分析,确定毛坯的类型、制造方法，编制机械加工工艺规程和所加工工序的机械加工工序卡片。

3．第8～10天完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。

4．第9～11天完成夹具装配图的绘制。

5．第9～11天零件图的绘制。

6．第12～13天整理并完成设计说明书的编写。

7.第13天～13天完成图纸和说明书的输出打印。

前言机械的加工工艺及夹具设计是在完成了大学的全部课程之后，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。

机械加工工艺是实现产品设计，保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。

然而夹具又是制造系统的重要组成部分，不论是传统制造，还是现代制造系统，夹具都是十分重要的。

因此，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。

当今激烈的市场竞争和企业信息化的要求,企业对夹具的设计及制造提出了更高的要求。

所以对机械的加工工艺及夹具设计具有十分重要的意义。

支架的机械加工工艺规程编制和专用夹具设计作者：陈野摘要：随着机械制造业的不断发展，社会对生产率的要求也越来越高，因此，大批量生产成为时代的需求，而组合机床就可以满足这一需求，我们有必要来研究他。

另外，支架是主要起支撑作用的构架，承受较大的力，也有定位作用，使零件之间保持正确的位置。

因此支架加工质量直接影响零件加工的精度性能，我们有必要对其进行研究。

机械制造毕业设计涉及的内容比较多，它是基础课、技术基础课以及专业课的综合，是学完机械制造技术基础（含机床夹具设计）和全部专业课，并进行了实训的基础上进行的，是我们对所有课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们三年大学生活中占有重要的地位。

本次毕业设计使我们能综合运用机械制造的基本理论，并结合生产实践中学到的技能知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件（支架）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。

关键字：机械制造；毕业设计；零件；一、 对零件进行工艺分析并画零件图1.1 支架的作用及结构特点支架是起支撑作用的构架，承受较大的力，也具有定位作用，使零件之间保持正确的位置。

在支架高20mm 处两个R12mm 宽12mm 的凸出部位之间相隔2mm ，其中一个上有螺纹孔，另一个上有通孔，则此处构造比较复杂，且在支架高36mm 处有2mm 宽的一个缺口，这两部分刚度比较低。

中间有Ф30mm 的孔，属于套类结构，伸出部分为一平台，上有螺纹盲孔，在端部有倾斜60°的凸出部分，起定位作用，此处应力教集中，强度要好。

在平台下面有增强其硬度的肋板。

两个R12mm 凸出，2mm 宽36mm 高处缺口及R10mm 凸出部分为复杂结构，其加工存在一定的难度，要求较高，防止其损坏，需要对其进行必要的热处理。
