数字系统课程设计-交通灯-实验报告

交通灯控制实验报告交通灯控制实验报告引言：交通灯是城市交通管理的重要组成部分，通过对交通流量的控制，有效地维护交通秩序和安全。

本次实验旨在通过搭建一个简单的交通灯控制系统，探究不同交通流量下的信号灯变化规律，并分析其对交通流畅度和效率的影响。

实验装置：实验装置由红、黄、绿三种颜色的LED灯组成，分别代表红灯、黄灯和绿灯。

通过按键控制，可以切换不同灯光的显示状态。

在实验过程中，我们将模拟不同交通流量情况下的信号灯变化。

实验过程：1. 低交通流量情况下：首先，我们模拟低交通流量情况。

设置红灯时间为20秒，绿灯时间为30秒，黄灯时间为5秒。

在这种情况下，红灯的时间较长，确保道路上的车辆能够安全通过。

绿灯时间相对较短，以充分利用交通资源，提高交通效率。

黄灯时间较短，用于过渡信号灯变化。

2. 中等交通流量情况下：接下来，我们模拟中等交通流量情况。

设置红灯时间为30秒，绿灯时间为40秒，黄灯时间为5秒。

在这种情况下，红灯时间相对较长，确保道路上的车辆能够顺利通过。

绿灯时间适中，以保持交通的流畅性。

黄灯时间依然较短，用于过渡信号灯变化。

3. 高交通流量情况下：最后，我们模拟高交通流量情况。

设置红灯时间为40秒，绿灯时间为50秒，黄灯时间为5秒。

在这种情况下，红灯时间最长，确保道路上的车辆能够完全通过。

绿灯时间相对较长，以缓解交通压力，提高交通效率。

黄灯时间仍然较短，用于过渡信号灯变化。

实验结果：通过实验观察，我们发现不同交通流量下的信号灯变化对交通流畅度和效率有着明显的影响。

在低交通流量情况下，红灯时间较长，确保车辆安全通过，但可能导致交通效率稍有降低。

在中等交通流量情况下，信号灯的设置更加平衡，保证了交通的流畅性和效率。

而在高交通流量情况下，红灯时间最长，确保车辆完全通过，但也导致交通效率相对较低。

结论：通过本次实验，我们得出了以下结论：交通灯的设置应根据不同交通流量情况进行合理调整，以保证交通的流畅性和效率。

一、实验目的1. 理解交通灯控制系统的工作原理。

2. 掌握使用单片机进行交通灯控制系统的设计与实现。

3. 提高动手实践能力和问题解决能力。

二、实验原理交通灯控制系统通常采用单片机作为核心控制单元，通过编程实现对交通灯的红、黄、绿三种灯光状态的切换。

本实验采用单片机（如STC89C52）作为核心控制单元，利用定时器实现灯光的定时切换，并通过LED灯模拟交通灯的灯光状态。

三、实验器材1. 单片机开发板（如STC89C52开发板）2. LED灯（红、黄、绿各一个）3. 电阻（根据LED灯的规格选择）4. 跳线5. 编程器6. 计算机四、实验步骤1. 硬件连接：- 将红、黄、绿LED灯分别连接到单片机的P1.0、P1.1、P1.2端口。

- 将电阻串联在每个LED灯的两端，防止LED灯过载。

- 将跳线连接到单片机的相关引脚，用于编程和调试。

2. 软件编程：- 使用Keil软件编写单片机程序，实现交通灯的控制逻辑。

- 设置定时器，实现灯光的定时切换。

- 编写主循环程序，根据定时器的值切换LED灯的状态。

3. 程序调试：- 将程序烧录到单片机中。

- 使用示波器或逻辑分析仪观察LED灯的状态，确保程序运行正常。

4. 实验验证：- 将LED灯连接到实际交通灯的位置。

- 启动单片机，观察LED灯的状态是否符合交通灯的控制逻辑。

五、实验结果与分析1. 实验结果：- 红灯亮时，表示禁止通行。

- 绿灯亮时，表示允许通行。

- 黄灯亮时，表示准备切换到红灯。

2. 实验分析：- 通过本次实验，掌握了使用单片机进行交通灯控制系统的设计与实现。

- 了解了定时器在实现灯光切换中的作用。

- 提高了动手实践能力和问题解决能力。

六、实验总结1. 优点：- 实验操作简单，易于上手。

- 理论与实践相结合，提高了学生的动手能力。

2. 不足：- 实验内容较为简单，未能涉及到复杂交通灯控制系统的设计。

- 实验器材较为有限，限制了实验的拓展性。

七、实验拓展1. 研究复杂交通灯控制系统的设计，如多路口交通灯协同控制。

一、引言随着城市化进程的加快，交通拥堵问题日益严重，交通信号灯作为城市交通管理的重要手段，对于提高道路通行效率、保障交通安全具有重要作用。

为了让学生更好地了解交通信号灯的工作原理和设计方法，我们开展了交通灯课程设计实训。

本文将对实训过程进行总结，并对设计成果进行分析。

二、实训目的1. 熟悉交通信号灯的工作原理和设计方法；2. 学会使用单片机进行交通信号灯控制；3. 提高学生的实践能力和创新能力；4. 培养学生的团队协作精神。

三、实训内容1. 交通信号灯基本原理交通信号灯主要包括红灯、黄灯和绿灯三种颜色，分别代表禁止通行、注意和允许通行。

交通信号灯的基本工作原理是：通过单片机控制信号灯的亮灭，实现交通信号的变换。

2. 单片机交通信号灯控制系统设计本实训采用AT89C52单片机作为核心控制单元，设计了一个十字路口交通信号灯控制系统。

系统主要包括以下部分：（1）硬件电路设计：包括单片机、信号灯模块、按键模块、数码管显示模块等。

（2）软件设计：主要包括初始化程序、主程序和中断服务程序。

3. 交通信号灯控制策略（1）基本控制策略：南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。

（2）时间控制策略：绿灯亮20秒，黄灯亮4秒，红灯亮24秒。

（3）手动/自动控制策略：通过按键切换手动/自动模式，实现交通信号灯的手动控制。

四、实训过程1. 硬件电路搭建：按照设计要求，将单片机、信号灯模块、按键模块、数码管显示模块等硬件电路连接起来。

2. 软件编程：使用C语言编写单片机程序，实现交通信号灯的控制。

3. 系统调试：对系统进行调试，确保交通信号灯工作正常。

4. 优化设计：根据实际情况，对系统进行优化设计，提高系统性能。

五、实训成果1. 成功设计并实现了十字路口交通信号灯控制系统。

2. 系统具有手动/自动控制功能，可满足实际交通需求。

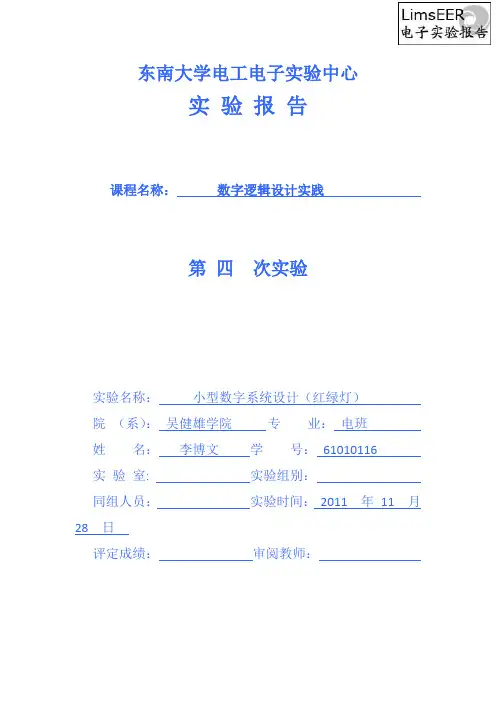

东南大学电工电子实验中心实验报告课程名称：数字逻辑设计实践第四次实验实验名称：小型数字系统设计（红绿灯）院（系）：吴健雄学院专业：电班姓名：李博文学号：61010116实验室: 实验组别：同组人员：实验时间：2011 年11 月28 日评定成绩：审阅教师：一、实验目的①综合前面所学的各项内容②掌握数字系统设计的流程和方法③培养复杂电路连接和调试技能二、实验原理（简要写出这个综合设计用到哪些实验原理）本实验使用74LS161级联实现模60的计数，并用74LS161进行状态计数，用74LS138进行状态译码，并使用一些门电路从而达到控制电路的效果。

本实验需要掌握74LS161、74LS138的具体使用方法和各端口在不同状态下对应的功能，以及通过表达式的化简从而使用尽量简单的门电路（尽量使用与非门和反相器）。

具体过程在实验内容中将进行详细的阐述。

三、实验内容实验要求（分基本要求和提高要求）：基础要求：设计一个十字路口交通信号灯控制器，在每个入口处设置红，绿，黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，在绿灯转红灯之间，黄灯亮每次放行60秒，其中绿灯55秒，黄灯5秒，红灯60秒用4个数码管显示时间，其中2个显示东西方向时间，另2个显示南北方向时间，显示采用加计数模式用6个LED显示两个方向的红灯、绿灯和黄灯提高要求：分主次干道，主干道绿灯55秒，黄灯5秒，红灯30秒；次干道绿灯25秒，黄灯5秒，红灯60秒4个数码管显示，其中2个显示主干道方向的时间，另2个显示次干道时间原理框图为:2011/12/4东南大学电工电子实验中心12流程图（基础部分）可表示为：思路：若将两个方向看成一个整体，用一个状态机控制，则本电路应该有四个状态（此处仅讨论基础部分），状态表如下：状态南北东西S2 S1 R Y G 计数R Y G 计数0 0 0 1 0 060 0 0 1 551 0 1 1 0 0 0 1 0 52 1 0 0 0 1 55 1 0 060 3 1 1 0 1 0 5 1 0 0变思路，采用两个状态机。

交通灯实验报告交通灯实验报告引言：交通灯是城市交通管理中不可或缺的一部分，它通过红、黄、绿三种信号灯的变化来引导车辆和行人的通行。

本次实验旨在通过观察交通灯的工作原理和效果，了解交通灯在交通管理中的重要性。

实验目的：1. 观察交通灯的信号灯变化规律；2. 分析交通灯对车辆和行人通行的引导作用；3. 探讨交通灯在交通管理中的优势和不足。

实验过程：在实验室中，我们使用了一套模拟交通灯系统进行实验。

该系统包括红、黄、绿三种信号灯和相应的控制器。

首先，我们观察了交通灯的信号灯变化规律。

根据实验室提供的资料，红灯表示停止，黄灯表示准备，绿灯表示通行。

交通灯的变化规律是：红灯亮→绿灯亮→黄灯亮→红灯亮。

这个变化过程是有序的，为车辆和行人提供了明确的信号。

接下来，我们进行了交通灯对车辆和行人通行的引导实验。

在实验室中，我们设置了一段模拟道路和人行横道，并安装了交通灯。

通过控制器，我们模拟了不同的交通情况，观察交通灯对车辆和行人通行的影响。

实验结果显示，当红灯亮起时，车辆停止通行，行人等待过马路；当绿灯亮起时，车辆可以通行，行人可以过马路；当黄灯亮起时，车辆应减速停车，行人应尽快过马路。

交通灯的引导作用使得车辆和行人的通行更加有序和安全。

讨论：交通灯作为一种交通管理工具，具有一定的优势和不足。

首先，交通灯通过明确的信号灯变化规律，为车辆和行人提供了明确的指示，减少了交通事故的发生。

其次，交通灯可以根据交通流量的变化进行智能调控，提高道路的通行效率。

此外，交通灯还可以与其他交通设施相结合，形成综合交通管理系统，进一步提升交通管理水平。

然而，交通灯也存在一些不足之处。

首先，当交通流量较大时，交通灯的信号周期较长，可能导致车辆和行人等待时间过长，影响通行效率。

其次，交通灯对车辆和行人的通行进行了简化处理，不能完全满足各种交通情况的需求。

例如，在某些情况下，行人可能需要额外的通行时间，以确保安全过马路。

结论：通过本次实验，我们深入了解了交通灯的工作原理和效果。

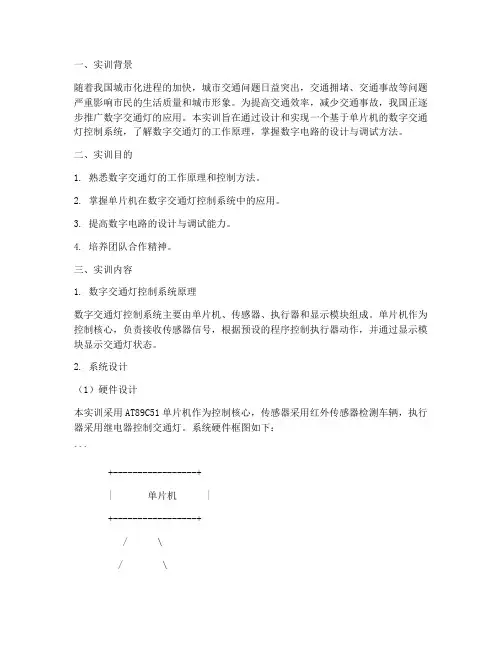

一、实训背景随着我国城市化进程的加快，城市交通问题日益突出，交通拥堵、交通事故等问题严重影响市民的生活质量和城市形象。

为提高交通效率，减少交通事故，我国正逐步推广数字交通灯的应用。

本实训旨在通过设计和实现一个基于单片机的数字交通灯控制系统，了解数字交通灯的工作原理，掌握数字电路的设计与调试方法。

二、实训目的1. 熟悉数字交通灯的工作原理和控制方法。

2. 掌握单片机在数字交通灯控制系统中的应用。

3. 提高数字电路的设计与调试能力。

4. 培养团队合作精神。

三、实训内容1. 数字交通灯控制系统原理数字交通灯控制系统主要由单片机、传感器、执行器和显示模块组成。

单片机作为控制核心，负责接收传感器信号，根据预设的程序控制执行器动作，并通过显示模块显示交通灯状态。

2. 系统设计（1）硬件设计本实训采用AT89C51单片机作为控制核心，传感器采用红外传感器检测车辆，执行器采用继电器控制交通灯。

系统硬件框图如下：```+-----------------+| 单片机 |+-----------------+/ \/ \/ \/ \/ \/ \+--------+ +--------+ +--------+| 红外传感器 | | 继电器模块 | | 显示模块 |+--------+ +--------+ +--------+```（2）软件设计本实训采用C语言进行编程，主要完成以下功能：1. 读取红外传感器信号，判断车辆状态。

2. 根据预设程序控制继电器动作，实现交通灯状态切换。

3. 显示交通灯状态和剩余时间。

3. 系统调试（1）硬件调试首先检查电路连接是否正确，然后通过单片机编程烧录程序。

在硬件调试过程中，需检查传感器、继电器和显示模块是否正常工作。

（2）软件调试在软件调试过程中，需检查程序逻辑是否正确，交通灯状态切换是否准确，显示模块是否正常显示。

四、实训结果与分析1. 实训结果通过本实训，成功设计并实现了一个基于单片机的数字交通灯控制系统。

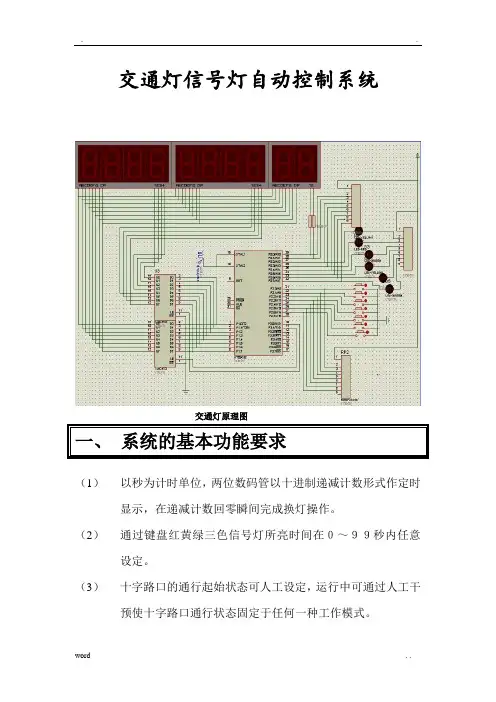

交通灯信号灯自动控制系统交通灯原理图一、系统的基本功能要求（1）以秒为计时单位，两位数码管以十进制递减计数形式作定时显示，在递减计数回零瞬间完成换灯操作。

（2）通过键盘红黄绿三色信号灯所亮时间在０～９９秒内任意设定。

（3）十字路口的通行起始状态可人工设定，运行中可通过人工干预使十字路口通行状态固定于任何一种工作模式。

硬件设计1.系统总体框图2.电路设计（1）显示模块倒计时与时钟说明：⑴共阴极两位数码管用于倒计时；段选端由锁存器控制，位选端用P3_0与P3_1控制⑵两个四位共阴极数码组成八位数码管用于时钟显示段位选分别由两个锁存器控制（2）红绿灯模块说明：⑴图为两方向的红绿黄灯，分别接在P0口上，由P0口控制⑵51系列单片机的P0口内部没有集成上拉电阻，加上拉就是提高驱动能力，必须要通过上拉电阻接VCC。

上拉电阻一般接1K的。

（3）键盘模块说明⑴P2键控制功能说明：P2^6 key0绿灯位选择P2^5 key1黄灯位选择P2^4 key2 加1操作P2^3 key3 减1操作P2^2 key4 信号灯状态固定P2^1 key5 信号灯状态切换P2^0 key6时钟时分秒设置键⑵键盘加上拉电阻为了提高驱动能力3.复位电路：4.时钟电路：说明：用12M晶振时电容要选择30p软件部分1、主程序流程图2、时钟初值控制子程序3、绿灯，黄灯初值设置子程序4、时钟控制与倒计时控制时钟，倒计时初值通过键盘输入。

倒计时使用52单片机内部定时器1实现计数，时钟控制部分是使用定时、计数器2实现计时，以秒为基本单位在数码管中显示。

时钟部分：当秒的个位计时到了10，则秒个位清0，同时十位进一，以此类推；倒计时部分显示是则递减显示。

此过程通过判断语句实现。

5、.灯状态控制灯的状态通过键盘扫描控制。

状态固定键按下时，关闭定时器1；再次按下此键时，打开定时器。

状态选择键按下时，程序跳至下一个状态的程序控制部分，从而实现状态改变。

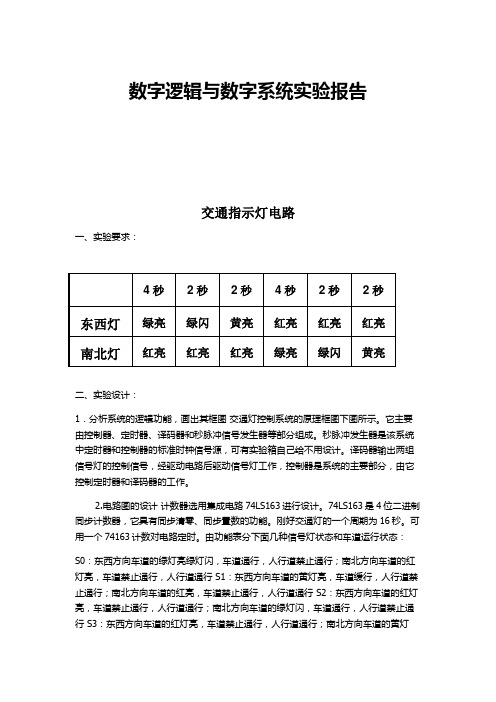

数字逻辑与数字系统实验报告交通指示灯电路一、实验要求：二、实验设计：1．分析系统的逻辑功能，画出其框图交通灯控制系统的原理框图下图所示。

它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。

秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，可有实验箱自己给不用设计。

译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。

2.电路图的设计计数器选用集成电路74LS163进行设计。

74LS163是4位二进制同步计数器，它具有同步清零、同步置数的功能。

刚好交通灯的一个周期为16秒。

可用一个74163计数对电路定时。

由功能表分下面几种信号灯状态和车道运行状态：S0：东西方向车道的绿灯亮绿灯闪，车道通行，人行道禁止通行；南北方向车道的红灯亮，车道禁止通行，人行道通行 S1：东西方向车道的黄灯亮，车道缓行，人行道禁止通行；南北方向车道的红亮，车道禁止通行，人行道通行 S2：东西方向车道的红灯亮，车道禁止通行，人行道通行；南北方向车道的绿灯闪，车道通行，人行道禁止通行 S3：东西方向车道的红灯亮，车道禁止通行，人行道通行；南北方向车道的黄灯亮，车道缓行，人行道禁止通行注：绿灯闪和绿灯亮可以设置不同的状态，比如说：东西灯绿灯亮是用一个控制电路，闪的时候用另一个控制电路，绿灯亮时，控制绿灯闪的逻辑电路必须为0，使绿灯闪的电路用一个逻辑电路和脉冲和与门连成，而此时使绿灯亮的逻辑电路必须为0，然后两个逻辑电路用或门连到同一个绿信号灯上。

依题目的意思可以列出下面的真值表：（G为绿灯，R为红灯,Y为红灯，AB控制绿闪）QD QC QB QA G1 Y1 R1 A G2 Y2 R2 B0 0 0 0 1 0 0 0 0 0 1 00 0 0 1 1 0 0 0 0 0 1 00 0 1 0 1 0 0 0 0 0 1 00 0 1 1 1 0 0 0 0 0 1 00 1 0 0 0 0 0 1 0 0 1 00 1 0 1 0 0 0 1 0 0 1 00 1 1 0 0 1 0 0 0 0 1 00 1 1 1 0 1 0 0 0 0 1 01 0 0 0 0 0 1 0 1 0 0 01 0 0 1 0 0 1 0 1 0 0 01 0 1 0 0 0 1 0 1 0 0 01 0 1 1 0 0 1 0 1 0 0 01 1 0 0 0 0 1 0 0 0 0 11 1 0 1 0 0 1 0 0 0 0 11 1 1 0 0 0 1 0 0 1 0 01 1 1 1 0 0 1 0 0 1 0 0主电路图如下由于试验箱只有一个48MHZ的脉冲，所以用到一个分频电路如下图，得到需要的频率。

一、实验目的1. 理解交通灯控制系统的基本原理和设计方法。

2. 掌握使用单片机进行交通灯控制系统的设计与实现。

3. 培养动手实践能力和团队协作精神。

二、实验原理交通灯控制系统是城市交通管理的重要组成部分，其主要目的是通过红、黄、绿三种信号灯的变换，实现对车辆和行人的有序通行。

本实验采用单片机作为控制核心，通过编写程序实现对交通灯的控制。

三、实验设备1. 单片机开发板（如51单片机开发板）2. 交通灯模块（红、黄、绿三色LED灯）3. 按键模块4. 数码管模块5. 电阻、电容等电子元器件6. 调试工具（如万用表、示波器等）四、实验步骤1. 系统设计（1）确定交通灯控制系统的功能需求：实现红、黄、绿三色LED灯的交替闪烁，满足交通信号灯的基本要求。

（2）设计系统框图：单片机作为核心控制单元，通过编写程序实现对交通灯的控制。

系统框图如下：```+------------------+ +------------------+ +------------------+| | | | | || 单片机 |-------| 交通灯模块 |-------| 按键模块|| | | | | |+------------------+ +------------------+ +------------------+```（3）编写程序：根据系统需求，编写单片机控制程序，实现红、黄、绿三色LED灯的交替闪烁。

2. 硬件搭建（1）将单片机开发板与交通灯模块、按键模块、数码管模块等连接。

（2）根据电路原理图，连接电阻、电容等电子元器件。

（3）使用万用表测试电路连接是否正确。

3. 软件编程（1）使用C语言编写单片机控制程序。

（2）编译程序，生成可执行文件。

（3）将可执行文件烧录到单片机中。

4. 系统调试（1）使用示波器观察单片机引脚输出波形。

（2）检查交通灯模块是否正常工作。

（3）使用万用表测试按键模块是否正常工作。

（4）根据实际情况调整程序参数，确保系统稳定运行。

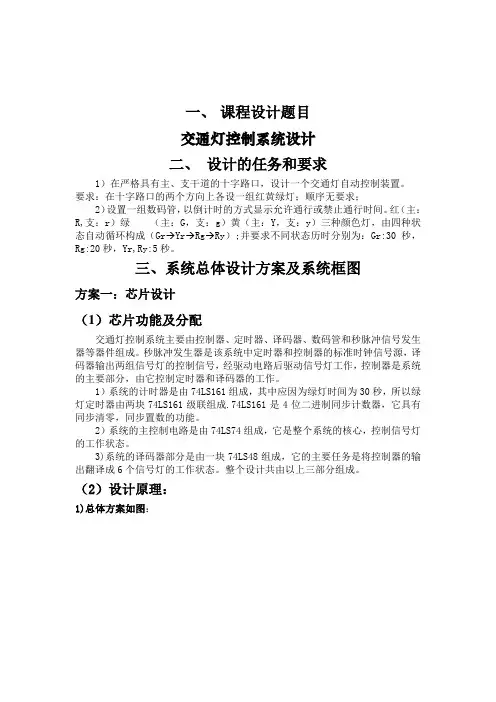

一、课程设计题目交通灯控制系统设计二、设计的任务和要求1）在严格具有主、支干道的十字路口，设计一个交通灯自动控制装置。

要求：在十字路口的两个方向上各设一组红黄绿灯；顺序无要求；2）设置一组数码管，以倒计时的方式显示允许通行或禁止通行时间。

红（主：R,支：r）绿（主：G，支：g）黄（主：Y，支：y）三种颜色灯，由四种状态自动循环构成（Gr→Yr→Rg→Ry）;并要求不同状态历时分别为：Gr:30秒，Rg:20秒，Yr,Ry:5秒。

三、系统总体设计方案及系统框图方案一：芯片设计（1）芯片功能及分配交通灯控制系统主要由控制器、定时器、译码器、数码管和秒脉冲信号发生器等器件组成。

秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。

1）系统的计时器是由74LS161组成，其中应因为绿灯时间为30秒，所以绿灯定时器由两块74LS161级联组成.74LS161是4位二进制同步计数器，它具有同步清零，同步置数的功能。

2）系统的主控制电路是由74LS74组成，它是整个系统的核心，控制信号灯的工作状态。

3)系统的译码器部分是由一块74LS48组成，它的主要任务是将控制器的输出翻译成6个信号灯的工作状态。

整个设计共由以上三部分组成。

（2）设计原理：1)总体方案如图：2）各单元电路的设计：1. 秒脉冲信号发生器时钟信号产生电路主要由555定时器组成震荡器，产生稳定的脉冲信号，送到状态产生电路，状态产生电路根据需要产生秒脉冲，电路图如下图所示：2.主控制电路D1=Q1/Q2+/Q1Q2(/表示取非) D2=/Q2 CLK=CO2 CLR和PR均置1.主控制电路可产生00---->01---->10---->11----00控制信号。

3.红绿灯显示电路电路图如图：4. 计时部分电路A ) 计时器状态产生模块：设计要求对不同的状态维持的时间不同，限于实验室器材只提供74LS161.因要以十进制输出，且有一些状态维持时间超过10秒，则必须用两个74LS161分别产生个位和十位的数字信号。

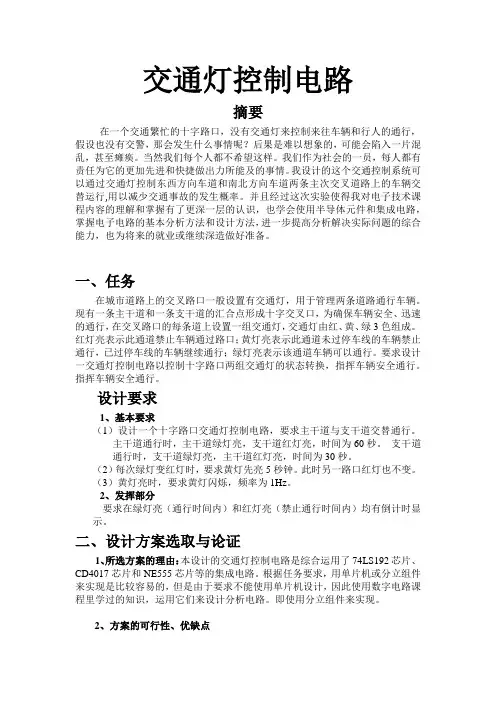

交通灯控制电路摘要在一个交通繁忙的十字路口，没有交通灯来控制来往车辆和行人的通行，假设也没有交警，那会发生什么事情呢？后果是难以想象的，可能会陷入一片混乱，甚至瘫痪。

当然我们每个人都不希望这样。

我们作为社会的一员，每人都有责任为它的更加先进和快捷做出力所能及的事情。

我设计的这个交通控制系统可以通过交通灯控制东西方向车道和南北方向车道两条主次交叉道路上的车辆交替运行,用以减少交通事故的发生概率。

并且经过这次实验使得我对电子技术课程内容的理解和掌握有了更深一层的认识，也学会使用半导体元件和集成电路，掌握电子电路的基本分析方法和设计方法，进一步提高分析解决实际问题的综合能力，也为将来的就业或继续深造做好准备。

一、任务在城市道路上的交叉路口一般设置有交通灯，用于管理两条道路通行车辆。

现有一条主干道和一条支干道的汇合点形成十字交叉口，为确保车辆安全、迅速的通行，在交叉路口的每条道上设置一组交通灯，交通灯由红、黄、绿3色组成。

红灯亮表示此通道禁止车辆通过路口；黄灯亮表示此通道未过停车线的车辆禁止通行，已过停车线的车辆继续通行；绿灯亮表示该通道车辆可以通行。

要求设计一交通灯控制电路以控制十字路口两组交通灯的状态转换，指挥车辆安全通行。

指挥车辆安全通行。

设计要求1、基本要求（1）设计一个十字路口交通灯控制电路，要求主干道与支干道交替通行。

主干道通行时，主干道绿灯亮，支干道红灯亮，时间为60秒。

支干道通行时，支干道绿灯亮，主干道红灯亮，时间为30秒。

（2）每次绿灯变红灯时，要求黄灯先亮5秒钟。

此时另一路口红灯也不变。

（3）黄灯亮时，要求黄灯闪烁，频率为1Hz。

2、发挥部分要求在绿灯亮（通行时间内）和红灯亮（禁止通行时间内）均有倒计时显示。

二、设计方案选取与论证1、所选方案的理由：本设计的交通灯控制电路是综合运用了74LS192芯片、CD4017芯片和NE555芯片等的集成电路。

根据任务要求，用单片机或分立组件来实现是比较容易的，但是由于要求不能使用单片机设计，因此使用数字电路课程里学过的知识，运用它们来设计分析电路。

(2023)交通灯设计实验报告(一)交通灯设计实验报告实验目的该实验旨在设计一种新型交通灯，以提高路口交通的安全性、高效性和可靠性。

实验背景当前的交通灯系统虽然在一定程度上起到了规范和控制车辆流量的作用，但也存在一些问题，如：•路口拥堵现象普遍，尤其在高峰时间段更加明显；•一些交通灯时间过长，造成车辆等待时间过长，浪费时间和资源；•部分路口交通灯信号错乱、不同步等问题，导致道路交通的混乱和车祸事故频发。

针对以上问题，需要设计一种更为智能化的交通灯系统。

设计理念本设计基于物联网、人工智能等技术，旨在实现以下目标：•基于现有路况和历史流量数据，动态调整交通灯信号时间，避免过长等待和拥堵；•设计交通灯与车辆无线连接，实现智能标识和导航功能，提高车辆通过路口的效率；•通过网络连接交通灯系统，实现自适应和自主控制，避免信号错乱和路况混乱。

实验流程1.确定设计方案并绘制原始草图；2.设计系统图以及各子系统功能模块图，并对其进行优化；3.利用物联网和人工智能技术实现交通灯与车辆的联动；4.设计并实现相关硬件电路、软件程序、以及移动端APP等；5.进行系统整体测试，实现效果评估。

实验成果经过多次实验和测试，本设计方案成功实现了自适应、自主控制、智能导航、智能标识等功能，基本满足设计理念所要求的目标。

总结与展望本设计方案采用了一些前沿的技术和方法，旨在提高交通灯的安全性、高效性和可靠性。

虽然目前我们的系统表现出了良好的效果，但是我们仍然需要不断优化和完善，以达到更为完美的状态。

未来，我们将继续深入探索物联网和人工智能等新技术的应用，进一步优化交通灯的设计和性能，提高其功能和可靠性。

同时，我们也将进一步研究和推广交通智能化技术，为城市交通管理和交通安全事业做出更大的贡献。

参考文献•王锐等. 基于物联网技术的智能交通灯设计[J]. 电子设计工程, 2018, 26(2): 78-80.•李超等. 基于人工智能的交通灯控制算法设计[J]. 江苏电力技术, 2017, 41(9): 129-133.•彭小敏. 基于人工智能与物联网的交通安全管理[J]. 信息通信, 2019, 18(1): 47-50.。

交通灯控制系统设计-实验报告
实验目的：设计一个交通灯控制系统，实现对交通灯的自动控制。

实验材料：
1. Arduino UNO开发板
2. 红绿黄LED灯各1个
3. 杜邦线若干
实验原理：
交通灯系统的控制主要是通过控制LED灯的亮灭来实现。

红
色LED灯表示停止，绿色LED灯表示通行，黄色LED灯表
示警示。

通过控制不同LED灯的亮灭状态，可以模拟交通灯
的不同信号。

实验步骤：
1. 将红色LED灯连接到Arduino开发板的数字输出引脚13，
绿色LED灯连接到数字输出引脚12，黄色LED灯连接到数
字输出引脚11。

2. 在Arduino开发环境中编写控制交通灯的程序。

3. 将Arduino开发板与计算机连接，将程序上传到Arduino开
发板中。

4. 接通Arduino开发板的电源，观察交通灯的亮灭状态。

实验结果：
根据程序编写的逻辑，交通灯会按照规定的时间间隔进行变换，实现红绿灯的循环。

实验总结：
通过本次实验，我们设计并实现了一个简单的交通灯控制系统。

掌握了Arduino编程和控制LED灯的方法，加深了对控制系
统的理解。

通过实验，我们发现了交通灯控制系统的重要性和意义，为今后的交通控制提供了一种可行的解决方案。

一、实验目的1. 理解交通灯控制系统的工作原理和基本组成。

2. 掌握PLC（可编程逻辑控制器）编程和调试方法。

3. 学习交通灯控制系统的硬件连接和电路设计。

4. 提高实际应用中解决复杂问题的能力。

二、实验原理交通灯控制系统是城市交通管理的重要组成部分，其基本原理是通过对交通信号灯进行控制，实现交通流量的有序疏导。

本实验采用PLC作为控制核心，通过编写程序实现对交通灯的定时控制。

三、实验器材1. PLC主机2. 交通灯控制模块3. 电源模块4. 交通灯模型5. 连接线四、实验步骤1. 硬件连接：- 将PLC主机与交通灯控制模块、电源模块和交通灯模型连接。

- 将PLC主机与计算机连接，以便进行程序编写和调试。

2. 程序编写：- 根据交通灯控制要求，编写PLC程序。

- 程序主要包括以下部分：- 启动信号处理：检测启动开关状态，控制交通灯开始工作。

- 定时控制：根据设定的时间，控制交通灯的红、黄、绿灯亮灭。

- 紧急处理：检测紧急处理开关状态，实现交通灯的紧急控制。

3. 程序调试：- 在计算机上运行PLC程序，观察程序运行效果。

- 根据实际情况，对程序进行调试和优化。

4. 实验验证：- 在实际硬件环境中运行程序，观察交通灯控制效果。

- 验证程序是否满足实验要求。

五、实验结果与分析1. 实验结果：- 在实验过程中，成功实现了交通灯的控制，实现了红、黄、绿灯的定时切换。

- 在紧急情况下，能够实现交通灯的紧急控制。

2. 结果分析：- 通过实验，掌握了PLC编程和调试方法，提高了实际应用中解决复杂问题的能力。

- 实验结果表明，所设计的交通灯控制系统具有良好的稳定性和可靠性。

六、实验总结本次实验成功实现了交通灯控制系统的设计与实现，达到了预期目标。

通过实验，我们掌握了以下知识点：1. 交通灯控制系统的工作原理和基本组成。

2. PLC编程和调试方法。

3. 交通灯控制系统的硬件连接和电路设计。

本次实验提高了我们的实际应用能力，为以后从事相关领域工作奠定了基础。

交通灯课程设计报告篇1正常红绿灯运行分有四个模式1.南北方向绿灯通行，东西方向红灯2.南北方向黄灯通行，东西方向红灯3.东西方向绿灯通行，南北方向红灯4.东西方向黄灯通行，南北方向红灯5.执行第一步交通灯课程设计报告篇2本设计主要是介绍了单片机控制下的交通灯控制系统，详细介绍了其硬件和软件设计，并对其各功能模块做了详细介绍，其主要功能和指标如下：东西、南北两干道交于十字路口，各干道有一组红、绿、黄三个指示灯，指挥车辆和行人安全通行。

南北方向为主干道，通行时间为12秒；东西方向为支干道，通行时间为9秒。

通行时间最后3秒，绿灯灭，黄灯闪烁，黄灯闪烁完毕变更通行车道。

通行时间由数字显示器显示。

交通灯课程设计报告篇3状态1：南北方向绿灯通行12秒，东西红灯禁止通行15秒，分别倒计时；状态2：南北方向黄灯提醒3秒，东西继续红灯倒计时；状态3：东西方向绿灯通行9秒，南北方向禁止通行12秒；状态4：东西方向黄灯提醒3秒，南北继续红灯倒计时；状态5：执行状态1，反复循环交通灯课程设计报告篇4记住这个点就可以设计软件了。

首先要有时间基础，倒计时从哪来呢？1，延时通过死循环卡主软件的运行来达到延时效果，程序执行效率极低，不可取。

2，定时通过定时器产生时基。

软件设置50ms产生一次定时中断，在中断执行函数中做计数。

50ms执行一次中断函数，通过one_sec_flag累加到20判断时间过去了一秒。

设置一秒标志位scan_flag置一。

在主函数while循环里判断标志位，如果是1，则倒计时计数值减一，即完成了倒计时的软件设计思路交通灯课程设计报告篇5随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术。

本交通灯控制系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。

从一定程度上解决了交通路口堵塞、车辆停车等待时间不合理、急车强通等问题。

系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。

最新交通灯实验报告
实验目的：
本实验旨在评估和分析最新交通灯系统的性能，包括其对交通流量的
控制效率、响应时间以及对不同交通情况的适应性。

通过对比传统交
通灯系统，验证新系统的改进之处及其在实际交通管理中的应用价值。

实验方法：
1. 选择具有代表性的城市交叉路口作为实验场地。

2. 安装最新的智能交通灯系统，并确保所有设备正常运行。

3. 设定实验周期，包括早高峰、晚高峰、平峰时段以及夜间低流量时段。

4. 采用高精度摄像头和传感器收集交通流量数据。

5. 利用数据分析软件处理收集到的数据，计算交通流量、车辆等待时
间和通行效率等关键指标。

实验结果：
1. 在早高峰时段，新交通灯系统通过动态调整信号灯时长，有效减少
了车辆的平均等待时间，提高了通行效率。

2. 晚高峰时段数据显示，新系统能够根据实时交通情况快速做出响应，减少了交通拥堵现象。

3. 平峰时段和夜间低流量时段，新系统展现出良好的自适应能力，保
持了交通的顺畅。

4. 与传统交通灯系统相比，新系统在各个时段均表现出更高的效率和
更好的适应性。

结论：
最新交通灯系统通过采用先进的算法和实时数据分析技术，显著提升
了交通管理的效率和响应能力。

实验结果表明，该系统在不同交通流
量下均能保持良好的性能，有助于缓解城市交通压力，提高道路使用效率。

建议在更多的城市交叉路口推广应用这一系统，以进一步提升城市交通的整体运行水平。

交通灯plc实验报告交通灯PLC实验报告摘要：本实验旨在利用PLC（可编程逻辑控制器）技术，设计并实现一个交通灯控制系统。

通过该实验，我们掌握了PLC的基本原理和应用，同时也深入了解了交通灯控制系统的工作原理。

一、实验目的1. 了解PLC的基本原理和应用；2. 掌握交通灯控制系统的工作原理；3. 设计并实现一个基于PLC的交通灯控制系统。

二、实验原理1. PLC的基本原理PLC是一种专门用于工业控制的计算机控制系统，它能够根据预先编写的程序自动完成各种控制任务。

PLC系统通常由输入模块、输出模块、中央处理器和编程设备组成。

2. 交通灯控制系统的工作原理交通灯控制系统通常由红灯、黄灯和绿灯三种状态组成，根据不同的交通情况切换不同的状态，以确保交通的顺畅和安全。

三、实验设备1. PLC控制器；2. 交通灯模拟器；3. 编程软件。

四、实验步骤1. 连接PLC控制器和交通灯模拟器；2. 编写PLC程序，实现交通灯的红、黄、绿灯状态切换；3. 上传程序到PLC控制器；4. 测试交通灯控制系统的运行情况；5. 分析实验结果。

五、实验结果经过实验，我们成功地设计并实现了一个基于PLC的交通灯控制系统。

在不同的交通情况下，交通灯能够准确地切换红、黄、绿灯状态，确保交通的顺畅和安全。

六、实验总结通过本次实验，我们深入了解了PLC的基本原理和应用，同时也掌握了交通灯控制系统的工作原理。

PLC技术在工业控制领域有着广泛的应用，通过本次实验的学习，我们对其应用有了更深入的理解和掌握。

在今后的学习和工作中，我们将进一步加强对PLC技术的学习和实践，为工业控制领域的发展做出更多的贡献。

实验报告一、实验课题交通灯控制器二、任务要求在十字路口，每条道路各有一组红、黄、绿灯和倒计时显示器，用以指挥车辆和行人有序的通行。

具体要求如下：（1）在十字路口的两个方向上各设一组红绿黄灯。

（2）每个方向设置一组数码光，以倒计时的方式显示允许通行或禁止的时间。

可以自设时间。

（3）允许当特殊情况出现时，比如紧急状态，个方向上均是红灯亮，且显示数字在闪烁。

或者模拟夜间黄灯闪烁。

三、设计方案整个系统分为控制器模块、分频器模块、译码器模块。

1.控制器模块：控制器分为两个，A,B两路各一个，分别为ALU,BLU。

以A路为例，灯亮顺序为：红30秒 黄5秒绿25秒，并有特殊情况按键输入---------special。

当special=0时，交通灯正常显示，为1时候，两路全红灯。

代码如下:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity Alu isport(clk,special:in std_logic;ar,ag,ay:out std_logic; ----红、绿、黄timas,timag:out std_logic_vector(3 downto 0)); ----十位、个位计数end Alu;architecture alu_arc of Alu istype rgly is(red,green,yellow); ---灯亮顺序为红30 黄5 绿25beginprocess(clk)variable a:std_logic; ----变量声明variable ts,tg:std_logic_vector(3 downto 0);variable state:rgly;beginif special='1' then ar<='1';elsif clk'event and clk='1' then ---高电平case state iswhen red=>if a='0' then --红灯状态ts:="0010"; --十位计2tg:="1001"; --个位计9a:='1';ag<='0';ay<='0';ar<='1'; -------------------------------------------------红灯先亮elseif not(ts="0000" and tg="0001") then --若计数值不为1if tg="0000" then --若个位为0tg:="1001"; --个位置9ts:=ts-1; --十位自减1elsetg:=tg-1; --个位自减1end if;elsets:="0000";tg:="0000";a:='0';state:=yellow;----转为黄灯状态end if;end if;when yellow=>if a='0' then -----黄灯状态ts:="0000"; ---十位置0tg:="0100"; ----个位置9a:='1';ag<='0' ;ay<='1'; --------------------------------黄亮ar<='0';elseif not(ts="0000" and tg="0001") thenif tg="0000" thentg:="1001";ts:=ts-1;elsetg:=tg-1;end if;elsets:="0000";tg:="0000";a:='0';state:=green;end if;end if;when green=>if a='0' then --------红灯状态ts:="0010"; ----十位置2tg:="0100"; ---个位置4a:='1';ar<='0';ay<='0';ag<='1';elseif not(ts="0000" and tg="0001") thenif tg="0000" thentg:="1001";ts:=ts-1 ;elsetg:=tg-1;end if;elsets:="0000";tg:="0000";a:='0';state:=red;end if;end if;end case;timas<=ts;timag<=tg;end if;end process;end alu_arc;BLU和ALU相似，亮灯顺序为：绿25秒，黄5秒，红30秒。

现代电子技术综合实验课程论文交通灯摘要交通灯是采用计算机通过编写汇编程序语言控制的。

红灯停，绿灯行的交通规则。

广泛用于十字路口，车站，码头等公共场所，成为人们生活中不可少的必需品，由于计算机技术的成熟与广泛应用，使得交通灯的功能多样化，远远超过老式交通灯，交通灯的数字化给人们生产生活带来了极大地方便，而且大大地扩展了交通灯的功能。

诸如闪烁警示,鸣笛警示，时间程序自动控制,倒计时显示，所有这些，都是以计算机为基础。

还可以根据主,次干道的交通状况的不同任意设置各自不同的通行时间。

或者给红绿色盲声音警示的人性化设计。

现在交通灯系统很多都增加了智能控制环节，比如对闯红灯的车辆进行拍照。

当某方向红灯亮时，此时相应的传感器开始工作，当有车辆通过时，照相机就把车辆拍下。

要将交通灯系统产品化，应该根据客户不同的需求进行不同的设计，应该在程序中增加一些可以人为改变的参数，以便客户根据不同的需要随时调节交通灯。

因此，研究交通灯及扩大其应用，有着非常现实的意义。

一．初始条件：1．任务设计并制作一个十字路口交通灯设计，并可显示相应的红灯倒计时。

2.基本要求：能正确显示倒计时的交通灯系统。

3.发挥部分：（1）可脱机人工修改各个方向的红绿灯时间（2）红绿灯可以对现有车流检测并自动设定相应红绿灯的通行时间（3）还可以在此基础上任意发挥二．系统硬件设计：AT89C51单片机一片，电路板一块，共阴极的七段数码管两个，晶振一块，三极管一个，红、黄、绿交通灯各4个（即发光二极管12个），开关键盘，电容三个，电阻若干个，导线若干条。

二．交通管理的方案论证东西、南北两干道交于一个十字路口，在东西南北各有一组红黄绿三的灯的指示灯，指挥车辆和行人的安全通行。

红灯禁止通行，路灯允许通行。

黄灯提示人们注意红、绿灯的状态即将切换，且黄灯燃亮的时间为东西、南北两干道的公共停车时间。

通过两次无按键60秒倒计时的时间间隔，可以通过出东西道和南北道两次绿灯亮的时候，可以检测出东西，南北道德车流量的多少。
