深圳罗湖区文锦中学物理光现象实验(培优篇)(Word版 含解析)

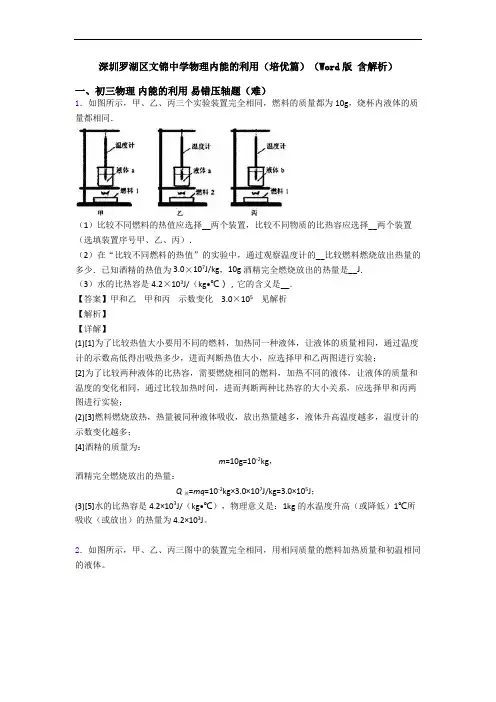

深圳罗湖区文锦中学物理内能的利用（培优篇）（Word版含解析）一、初三物理内能的利用易错压轴题（难）1．如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同．（1）比较不同燃料的热值应选择__两个装置，比较不同物质的比热容应选择__两个装置（选填装置序号甲、乙、丙）．（2）在“比较不同燃料的热值”的实验中，通过观察温度计的__比较燃料燃烧放出热量的多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是__J．（3）水的比热容是4.2×103J/（kg•℃），它的含义是__．【答案】甲和乙甲和丙示数变化 3.0×105见解析【解析】【详解】(1)[1]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；[2]为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；(2)[3]燃料燃烧放热，热量被同种液体吸收，放出热量越多，液体升高温度越多，温度计的示数变化越多；[4]酒精的质量为：m=10g=10-2kg，酒精完全燃烧放出的热量：Q放=mq=10-2kg×3.0×107J/kg=3.0×105J；(3)[5]水的比热容是4.2×103J/（kg•℃），物理意义是：1kg的水温度升高（或降低）1℃所吸收（或放出）的热量为4.2×103J。

2．如图所示，甲、乙、丙三图中的装置完全相同，用相同质量的燃料加热质量和初温相同的液体。

（1）若要通过实验“比较不同燃料的热值”，应选择____________两图进行实验，燃料完全燃烧放出的热量的多少是通过____________来反映的（填“温度计升高的示数”或“加热时间”）（2）若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是____________。

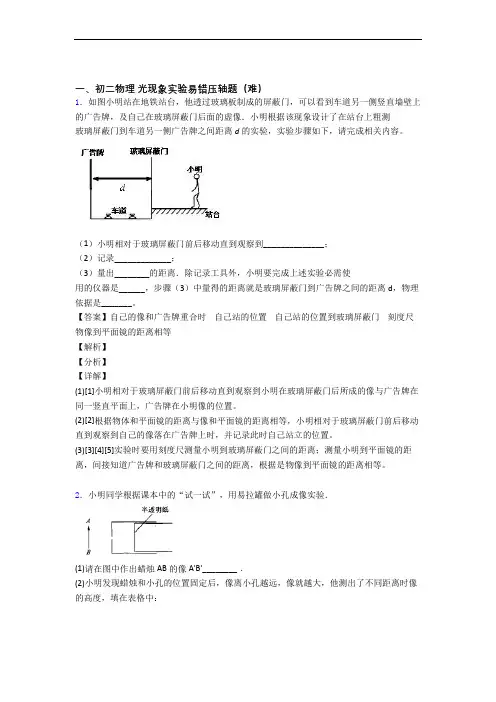

一、初二物理光现象实验易错压轴题（难）1．如图小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验，实验步骤如下，请完成相关内容。

（1）小明相对于玻璃屏蔽门前后移动直到观察到______________；（2）记录_____________；（3）量出________的距离．除记录工具外，小明要完成上述实验必需使用的仪器是______，步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是_______。

【答案】自己的像和广告牌重合时自己站的位置自己站的位置到玻璃屏蔽门刻度尺物像到平面镜的距离相等【解析】【分析】【详解】(1)[1]小明相对于玻璃屏蔽门前后移动直到观察到小明在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上，广告牌在小明像的位置。

(2)[2]根据物体和平面镜的距离与像和平面镜的距离相等，小明相对于玻璃屏蔽门前后移动直到观察到自己的像落在广告牌上时，并记录此时自己站立的位置。

(3)[3][4][5]实验时要用刻度尺测量小明到玻璃屏蔽门之间的距离；测量小明到平面镜的距离，间接知道广告牌和玻璃屏蔽门之间的距离，根据是物像到平面镜的距离相等。

2．小明同学根据课本中的“试一试”，用易拉罐做小孔成像实验．(1)请在图中作出蜡烛AB的像A'B'________．(2)小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大，他测出了不同距离时像的高度，填在表格中：请你根据表中的数据在下图坐标中画出h与s的关系图像：____________(3)从图像中可以看出h与s的关系为：_____________________．【答案】见解析所示见解析所示 h与s成正比【解析】(1)根据光的直线传播,分别做出由A、B两点在透明纸上的像,从而得出AB的像,如图所示:(2)根据表格中数据描点,并用平滑的曲线连接起来,如图:(3)从图象中看出;h随s的变大而变大,且增大的倍数相同,即h与s成正比关系;因此，本题正确答案是: (1). 见解析所示 (2). 见解析所示 (3). h与s成正比【的距离】(1)小孔成像是光的直线传播现象;物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像.(2)找出表格中的数据在坐标纸中的对应点,然后连接成平滑的曲线;(3)可以看出,当像离小孔越远,像的大小是变大的.3．小明用图甲的装置探究“平面镜成像的特点”，操作如下：①在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板中的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面来回移动，直到看上去它跟蜡烛A的像完全重合；②移去蜡烛B，在其原来位置上放置一块光屏，观察光屏上是否有蜡烛的像；③将玻璃板倾斜，再次观察“蜡烛A的像”，如图乙所示。

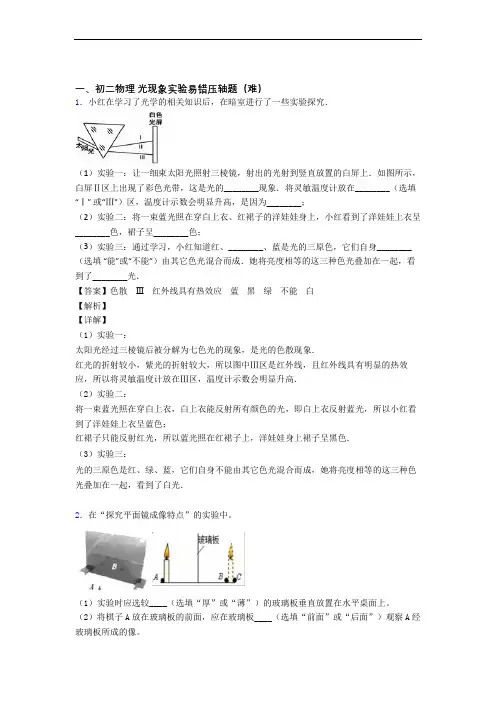

一、初二物理光现象实验易错压轴题（难）1．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的________现象．将灵敏温度计放在________（选填“Ⅰ” 或“Ⅲ"）区，温度计示数会明显升高，是因为________；（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈________色，裙子呈________色；（3）实验三：通过学习，小红知道红、________、蓝是光的三原色，它们自身________（选填“能”或“不能”）由其它色光混合而成．她将亮度相等的这三种色光叠加在一起，看到了________光．【答案】色散Ⅲ红外线具有热效应蓝黑绿不能白【解析】【详解】（1）实验一：太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．（2）实验二：将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．（3）实验三：光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成，她将亮度相等的这三种色光叠加在一起，看到了白光．2．在“探究平面镜成像特点”的实验中。

（1）实验时应选较____（选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。

（2）将棋子A放在玻璃板的前面，应在玻璃板____（选填“前面”或“后面”）观察A经玻璃板所成的像。

（3）当棋子A远离玻璃板时，像的大小____。

（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是____像（5）用木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前____（填“能”或“不能”）看见棋子A的像。

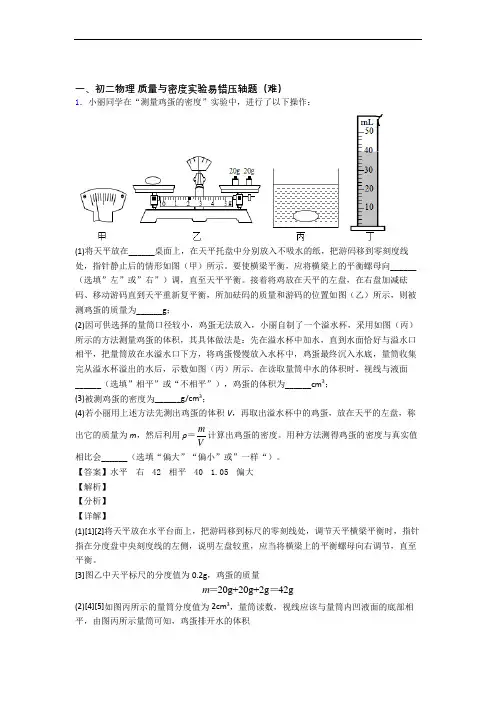

一、初二物理质量与密度实验易错压轴题（难）1．小丽同学在“测量鸡蛋的密度”实验中，进行了以下操作：(1)将天平放在______桌面上，在天平托盘中分别放入不吸水的纸，把游码移到零刻度线处，指针静止后的情形如图（甲）所示。

要使横梁平衡，应将横梁上的平衡螺母向______（选填”左”或”右”）调，直至天平平衡。

接着将鸡放在天平的左盘，在右盘加减砝码、移动游码直到天平重新复平衡，所加砝码的质量和游码的位置如图（乙）所示，则被测鸡蛋的质量为______g；(2)因可供选择的量筒口径较小，鸡蛋无法放入，小丽自制了一个溢水杯，采用如图（丙）所示的方法测量鸡蛋的体积，其具体做法是：先在溢水杯中加水，直到水面恰好与溢水口相平，把量筒放在水溢水口下方，将鸡蛋慢慢放入水杯中，鸡蛋最终沉入水底，量筒收集完从溢水杯溢出的水后，示数如图（丙）所示。

在读取量筒中水的体积时，视线与液面______（选填”相平”或“不相平”），鸡蛋的体积为______cm3；(3)被测鸡蛋的密度为______g/cm3；(4)若小丽用上述方法先测出鸡蛋的体积V，再取出溢水杯中的鸡蛋，放在天平的左盘，称出它的质量为m，然后利用ρ＝mV计算出鸡蛋的密度。

用种方法测得鸡蛋的密度与真实值相比会______（选填“偏大”“偏小”或”一样“）。

【答案】水平右42相平40 1.05偏大【解析】【分析】【详解】(1)[1][2]将天平放在水平台面上，把游码移到标尺的零刻线处，调节天平横梁平衡时，指针指在分度盘中央刻度线的左侧，说明左盘较重，应当将横梁上的平衡螺母向右调节，直至平衡。

[3]图乙中天平标尺的分度值为0.2g，鸡蛋的质量20g+20g+2g42gm＝＝(2)[4][5]如图丙所示的量筒分度值为2cm3，量筒读数，视线应该与量筒内凹液面的底部相平，由图丙所示量筒可知，鸡蛋排开水的体积340cm V 排＝因为鸡蛋沉底，所以鸡蛋的体积340cm V V 排＝＝(3)[6]鸡蛋的密度3342g ==1.05g/cm 40cm m V ρ=(4)[7]若先测出鸡蛋的体积V ，再用天平测其质量，这样鸡蛋上会沾有水，使得鸡蛋质量的测量值偏大，由密度公式mVρ=可知，密度的测量值偏大。

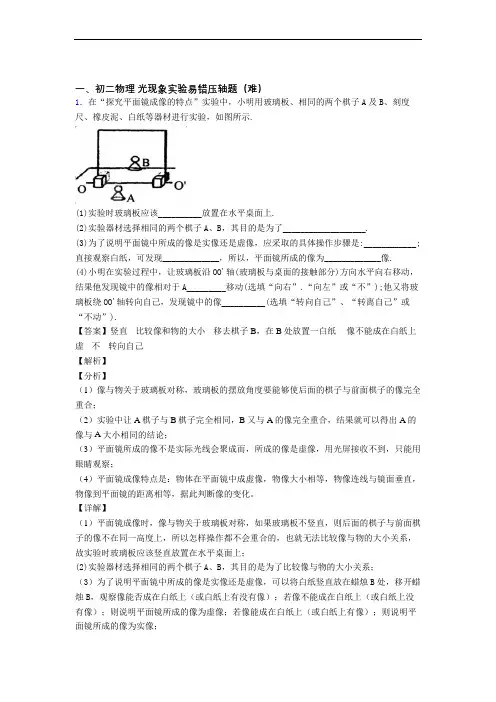

一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B，其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是:____________;直接观察白纸，可发现_____________，所以，平面镜所成的像为_____________像.(4)小明在实验过程中，让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己，发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B，在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合；（2）实验中让A棋子与B棋子完全相同，B又与A的像完全重合，结果就可以得出A的像与A大小相同的结论；（3）平面镜所成的像不是实际光线会聚成而，所成的像是虚像，用光屏接收不到，只能用眼睛观察；（4）平面镜成像特点是：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等，据此判断像的变化。

【详解】（1）平面镜成像时，像与物关于玻璃板对称，如果玻璃板不竖直，则后面的棋子与前面棋子的像不在同一高度上，所以怎样操作都不会重合的，也就无法比较像与物的大小关系，故实验时玻璃板应该竖直放置在水平桌面上；(2)实验器材选择相同的两个棋子A、B，其目的是为了比较像与物的大小关系；（3）为了说明平面镜中所成的像是实像还是虚像，可以将白纸竖直放在蜡烛B处，移开蜡烛B，观察像能否成在白纸上（或白纸上有没有像）；若像不能成在白纸上（或白纸上没有像）；则说明平面镜所成的像为虚像；若像能成在白纸上（或白纸上有像）；则说明平面镜所成的像为实像；（4）当镜子沿00′轴（玻璃板与桌面的接触部分）方向水平向右移动时，由于像与物关于镜面是对称的，镜子在竖直方向上没有发生变化，所以镜中的像相对于A不移动；当镜子绕OO′向人转动时，像也向人的方向转动，如图：2．如图所示，小明将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B，刻度尺、铅笔等，用来探究棋子A在平面镜中成像的特点。

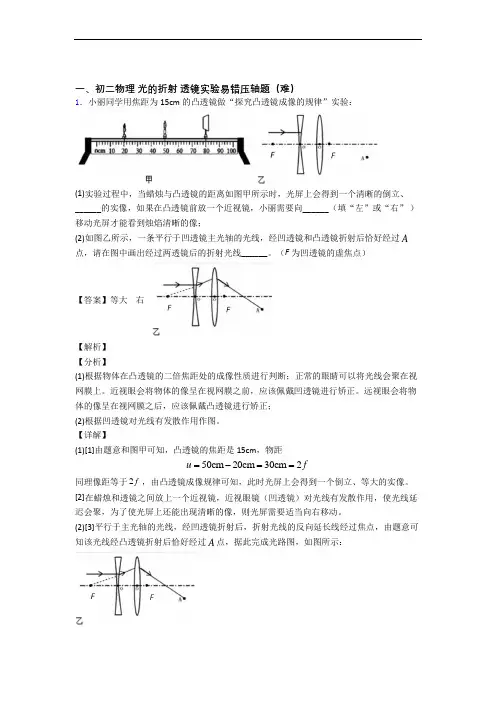

一、初二物理光的折射透镜实验易错压轴题（难）1．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。

（F为凹透镜的虚焦点）【答案】等大右【解析】【分析】(1)根据物体在凸透镜的二倍焦距处的成像性质进行判断；正常的眼睛可以将光线会聚在视网膜上。

近视眼会将物体的像呈在视网膜之前，应该佩戴凹透镜进行矫正。

远视眼会将物体的像呈在视网膜之后，应该佩戴凸透镜进行矫正；(2)根据凹透镜对光线有发散作用作图。

【详解】(1)[1]由题意和图甲可知，凸透镜的焦距是15cm，物距u f=-==50cm20cm30cm2同理像距等于2f，由凸透镜成像规律可知，此时光屏上会得到一个倒立、等大的实像。

[2]在蜡烛和透镜之间放上一个近视镜，近视眼镜（凹透镜）对光线有发散作用，使光线延迟会聚，为了使光屏上还能出现清晰的像，则光屏需要适当向右移动。

(2)[3]平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线经过焦点，由题意可知该光线经凸透镜折射后恰好经过A点，据此完成光路图，如图所示：2．在探究“凸透镜成像规律”的实验中，小明和小红同学进行了如下实验：(1)按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。

(2)调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”“缩小”或“等大”）的清晰实像，生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。

(3)保持图乙中凸透镜的位置不变，当蜡烛向左移动到10cm时，应该向左移动光屏______cm（等于10，小于10 ，大于10），才能再次得到清晰的像。

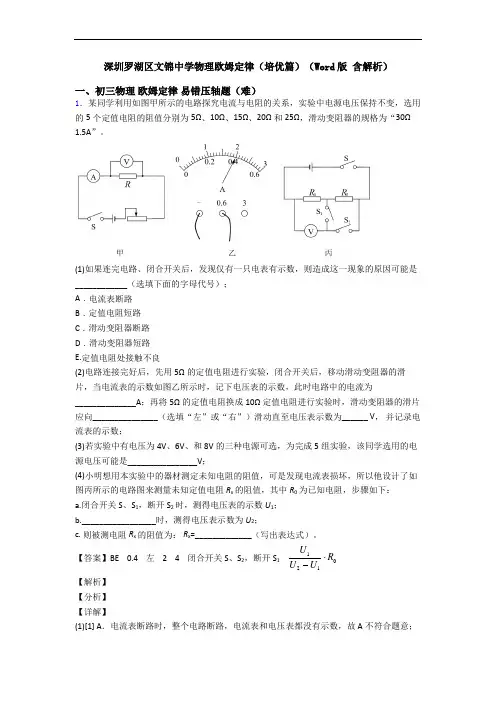

深圳罗湖区文锦中学物理欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

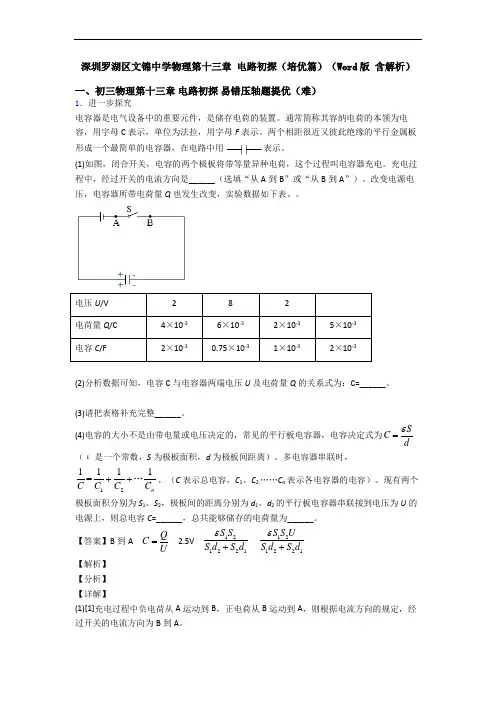

深圳罗湖区文锦中学物理第十三章电路初探（培优篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

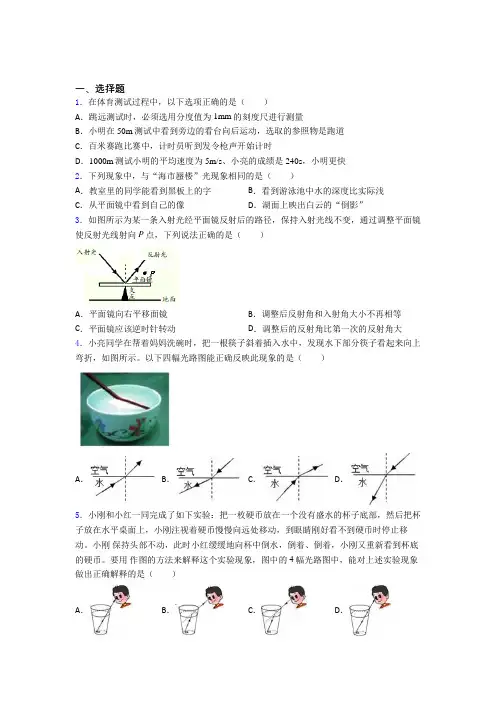

一、选择题1．在体育测试过程中，以下选项正确的是（）A．跳远测试时，必须选用分度值为1mm的刻度尺进行测量B．小明在50m测试中看到旁边的看台向后运动，选取的参照物是跑道C．百米赛跑比赛中，计时员听到发令枪声开始计时D．1000m测试小明的平均速度为5m/s、小亮的成绩是240s，小明更快2．下列现象中，与“海市蜃楼”光现象相同的是（）A．教室里的同学能看到黑板上的字B．看到游泳池中水的深度比实际浅C．从平面镜中看到自己的像D．湖面上映出白云的“倒影”3．如图所示为某一条入射光经平面镜反射后的路径，保持入射光线不变，通过调整平面镜使反射光线射向P点，下列说法正确的是（）A．平面镜向右平移面镜B．调整后反射角和入射角大小不再相等C．平面镜应该逆时针转动D．调整后的反射角比第一次的反射角大4．小亮同学在帮着妈妈洗碗时，把一根筷子斜着插入水中，发现水下部分筷子看起来向上弯折，如图所示。

以下四幅光路图能正确反映此现象的是（）A．B．C．D．5．小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。

小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。

要用作图的方法来解释这个实验现象，图中的4幅光路图中，能对上述实验现象做出正确解释的是（）A．B．C．D．6．如图是小华同学探究“平面镜成像特点”的几种情境，下列说法正确的是（）A．若蜡烛A距玻璃板5cm，则蜡烛B距蜡烛A需5cm才能与蜡烛A的像完全重合B．若蜡烛A在玻璃板中的像偏低且倾斜，在右边三图中，乙图是产生该现象的原因C．若在玻璃板与B蜡烛之间放一块直径与蜡焰大小相当的圆形挡光板则仍能透过玻璃板看到A的像D．若蜡烛A远离玻璃板则蜡烛A的像将变小7．有一光电控制液面高度的仪器，是通过光束在液面上的反射光线打到光电屏上来显示液面高度的，光路图如图所示。

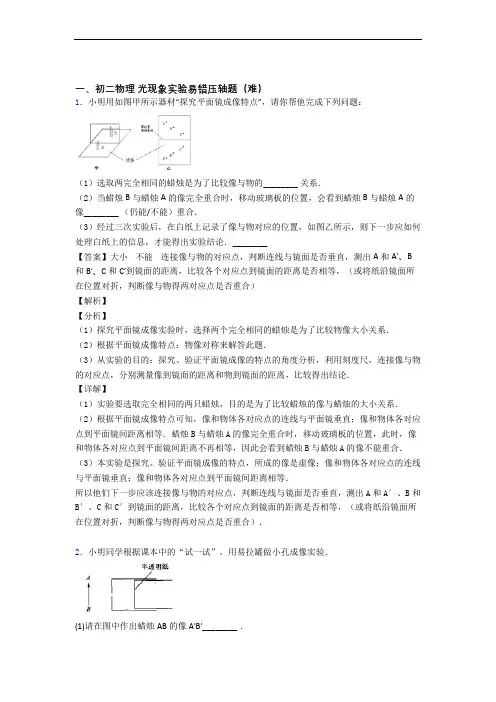

一、初二物理光现象实验易错压轴题（难）1．小明用如图甲所示器材“探究平面镜成像特点”，请你帮他完成下列问题：（1）选取两完全相同的蜡烛是为了比较像与物的________ 关系．（2）当蜡烛B与蜡烛A的像完全重合时，移动玻璃板的位置，会看到蜡烛B与蜡烛A的像________ （仍能/不能）重合．（3）经过三次实验后，在白纸上记录了像与物对应的位置，如图乙所示，则下一步应如何处理白纸上的信息，才能得出实验结论．________【答案】大小不能连接像与物的对应点，判断连线与镜面是否垂直，测出A和A′、B 和B′、C和C′到镜面的距离，比较各个对应点到镜面的距离是否相等，（或将纸沿镜面所在位置对折，判断像与物得两对应点是否重合）【解析】【分析】（1）探究平面镜成像实验时，选择两个完全相同的蜡烛是为了比较物像大小关系．（2）根据平面镜成像特点：物像对称来解答此题．（3）从实验的目的：探究、验证平面镜成像的特点的角度分析，利用刻度尺，连接像与物的对应点，分别测量像到镜面的距离和物到镜面的距离，比较得出结论．【详解】（1）实验要选取完全相同的两只蜡烛，目的是为了比较蜡烛的像与蜡烛的大小关系．（2）根据平面镜成像特点可知，像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．蜡烛B与蜡烛A的像完全重合时，移动玻璃板的位置，此时，像和物体各对应点到平面镜间距离不再相等，因此会看到蜡烛B与蜡烛A的像不能重合．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，测出A和A′、B和B′、C和C′到镜面的距离，比较各个对应点到镜面的距离是否相等，（或将纸沿镜面所在位置对折，判断像与物得两对应点是否重合）．2．小明同学根据课本中的“试一试”，用易拉罐做小孔成像实验．(1)请在图中作出蜡烛AB的像A'B'________．(2)小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大，他测出了不同距离时像的高度，填在表格中：请你根据表中的数据在下图坐标中画出h与s的关系图像：____________(3)从图像中可以看出h与s的关系为：_____________________．【答案】见解析所示见解析所示 h与s成正比【解析】(1)根据光的直线传播,分别做出由A、B两点在透明纸上的像,从而得出AB的像,如图所示:(2)根据表格中数据描点,并用平滑的曲线连接起来,如图:(3)从图象中看出;h随s的变大而变大,且增大的倍数相同,即h与s成正比关系;因此，本题正确答案是: (1). 见解析所示 (2). 见解析所示 (3). h与s成正比【的距离】(1)小孔成像是光的直线传播现象;物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像.(2)找出表格中的数据在坐标纸中的对应点,然后连接成平滑的曲线;(3)可以看出,当像离小孔越远,像的大小是变大的.3．小明用图甲的装置探究“平面镜成像的特点”，操作如下：①在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板中的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面来回移动，直到看上去它跟蜡烛A的像完全重合；②移去蜡烛B，在其原来位置上放置一块光屏，观察光屏上是否有蜡烛的像；③将玻璃板倾斜，再次观察“蜡烛A的像”，如图乙所示。

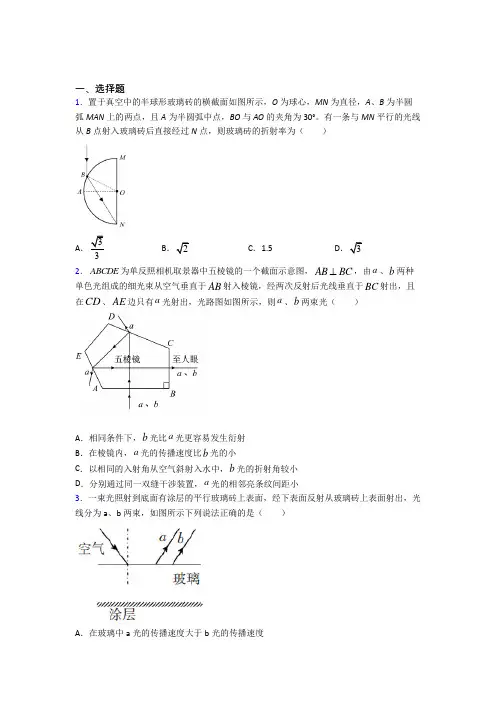

一、选择题1．置于真空中的半球形玻璃砖的横截面如图所示，O为球心，MN为直径，A、B为半圆弧MAN上的两点，且A为半圆弧中点，BO与AO的夹角为30°。

有一条与MN平行的光线从B点射入玻璃砖后直接经过N点，则玻璃砖的折射率为（）A．33B．2C．1.5 D．32．ABCDE为单反照相机取景器中五棱镜的一个截面示意图，AB BC，由a、b两种单色光组成的细光束从空气垂直于AB射入棱镜，经两次反射后光线垂直于BC射出，且在CD、AE边只有a光射出，光路图如图所示，则a、b两束光（）A．相同条件下，b光比a光更容易发生衍射B．在棱镜内，a光的传播速度比b光的小C．以相同的入射角从空气斜射入水中，b光的折射角较小D．分别通过同一双缝干涉装置，a光的相邻亮条纹间距小3．一束光照射到底面有涂层的平行玻璃砖上表面，经下表面反射从玻璃砖上表面射出，光线分为a、b两束，如图所示下列说法正确的是（）A．在玻璃中a光的传播速度大于b光的传播速度B．在真空中，遇到障碍物时b光更容易产生明显的衍射现象C．增大空气一侧的入射角，a光线先消失D．在真空中用同一装置进行双缝干涉实验，a光的条纹间距大于b光的条纹间距4．如图所示是一个透明圆柱的横截面，其半径为R，折射率是3，AB是该截面上的一条直径，今有一束平行光沿AB方向射向圆柱体。

若一条入射光线经折射后恰经过B点，则这条入射光线到AB的距离是（）A．12R B．22R C．32R D．13R5．如图，a、b、c、d四个图样是两种单色光用同样的仪器形成的双缝干涉或单缝衍射图样，分析各图样的特点（黑色为亮条纹，a图样的亮纹间距比b图样大，c图样中央亮纹比d图样宽）可以得出的正确结论是（）A．a、b是光的衍射图样，c、d为光的干涉图样B．a、b是光的干涉图样，c、d为光的衍射图样C．形成a图样的光的波长比形成b图样的光的波长短D．在同种介质中，形成a图样的光的折射率比形成b图样的光的折射率大6．如图所示为一半圆形玻璃砖的截面，O点为玻璃砖的圆心，AB为玻璃砖的直径。

一、选择题1．清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度。

这里涉及到一个很重要的光学规律。

以下实例不涉及这个规律的是（）A．三棱镜分解白光B．自行车的尾灯格外亮C．雨后的彩虹D．瞄准鱼的下方才能又到鱼2．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（）A．仍在原来位置B．先向左移动再向右移动C．向右移动D．向左移动3．光从玻璃射向空气中，以下符合实际情况的是（）A．B．C．D．4．在湖边游玩的人看到湖水中的鱼，下列光路图能描述这一现象的是（）A．B． C．D．5．宋代范仲淹的《岳阳楼记》中蕴含着丰富的物理知识，下列与文中词句相关联的物理知识正确的是（）A．“渔歌互答”，歌声要靠空气传播，水中的鱼是听不到歌声的B．“静影沉璧”，如玉璧一样的湖中月是因光的折射形成的虚像C．“薄雾冥冥”，湖面的雾是湖水汽化形成的D．“锦鳞游泳”，水中鱼的实际位置比透过湖水看到的位置更深些6．对下面诗句中蕴含的物理知识，理解正确的是（）①“不敢高声语，恐惊天上人”，诗中“高”是指声音响度大②“柴门闻犬吠，风雪夜归人”，说明声音可以传递信息③“绿树荫浓夏日长”是光沿直线传播形成的④“潭清疑水找”是光的折射形成的A．只有①④正确B．只②③有正确C．只有②③④正确D．①②③④都正确7．生活处处有物理，留心观察皆学问，以下是有关生活中的物理现象，其中分析错误的是（）A．寒冷的冬天，冰冻的衣服也会直接变干是升华现象B．“声纹门锁”能辨别不同人说话的声音，这是依据声音的音色来识别的C．汽车观后镜是一面凸面镜，可以扩大观察视野D．医院体检的“B超检查”是利用了声音可以传递能量8．下列有关说法正确的是（）A．红、黄、蓝光被人们称为光的三原色B．光的色散现象是由于光的折射形成的C．汽车的后视镜利用凹面镜来扩大视野D．光和声音在空气中的传播速度均为3×108m/s9．2020年6月21日下午，在我国的部分地区可看到如图所示的“金边日环食”奇观，下列现象中与日食成因相同的是（）A．海市蜃楼B．树荫下的圆形光斑C．凸面镜扩大视野D．水中舞月10．视力检测时要求被测的人与视力表的距离为5m。

一、选择题1．下列现象不属于光的直线传播应用的是（）A．B．C．D．2．如图甲所示是一种简单的潜望镜。

若用该潜望镜去观察一只台钟，看到的钟面上指针位置如图乙所示，那么此时的实际时刻是（）A．4时35分B．5时38分C．7时25分D．7时35分3．将一张报纸的一半压在厚玻璃板底下，一半露在外面。

压在玻璃板下的字看起来比实际位置升高了，下列能反映这个现象的光路图是（）A．B．C．D．4．由我国成功发射的世界首颗量子科学实验卫星被命名为“墨子号”。

墨子第一次用科学方法解释了光沿直线传播，启发了量子通信。

下图中光现象的原理与墨子的这一解释相符的是（）A．手影游戏B．筷子“折断”C．镜中花D．海市蜃楼5．关于光的传播，下列说法中正确的是（）A．立竿见影是光的直线传播形成的B．光在水中的传播速度比空气中快C．光在任何情况下都是沿直线传播D．光和声音的传播都需要介质6．2020年6月21日。

在我国南方部分地区观测到了十分罕见的“金边”日环食，这是观测天象、了解和研究太阳的好时机，也是全年最重要的天象之一。

如图所示的光现象中，与该天象形成原理相同的是（）A．水中倒影B．手影游戏C．“折断”的铅笔D．雨后彩虹7．看电影时，坐在影厅各个地方的观众都能看到电影，这是因为（）A．电影幕布是发光的B．眼睛发出的光射到电影幕布上C．射到电影幕布上的光发生了漫反射D．射到电影幕布上的光发生了镜面反射8．如图，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。

将小孔对着烛焰，我们可以看到烛焰在薄膜上呈现的像，下列说法正确的是（）A．当烛焰相对于小孔向上移动时，成像相对于小孔向下移动B．适当增大小孔面积能使成像变大C．小孔的形状影响着像的形状D．转动罐，我们可以看到薄膜上的像随之转动9．夜间开车时汽车灯光能照亮前方的柏油马路，使司机能看滑路面，但刚下过雨路面潮湿时，司机却几乎看不到路面被照亮，甚至感觉自己车灯未开。

一、选择题1．关于平面镜成像特点的探究实验，下列说法正确的是（ ）A ．在未点燃的蜡烛B 的位置放光屏，用眼睛直接观察光屏上有无像，可以判断像的虚实 B ．玻璃板可以与纸面不垂直C ．蜡烛离玻璃板越近像越大D ．做多组数据可以减小实验误差2．下列说法中正确的是（ ）A ．一切发声的物体都在振动B ．物质只存在固态、液态、气态C ．人眼看不见的光线就是紫外线D ．宇宙中存在静止不动的物体，我们将之看作参照物3．下列几种估测最符合实际情况的是（ ）A ．光在真空中2s 内传播的距离大约是 86.010mB ．全新的初三物理课本宽约18 dmC ．人体感觉最舒适的温度约为37 ℃D ．正常人的听觉频率范围是20 Hz~2 000 Hz4．以下四种现象，由于光的折射形成的是（ ）A ．水中倒影B ．树叶影子C ．小孔成像D ．海市蜃楼 5．如图所示，平镜面位于水平位置，入射光和镜面成15°，则下列说法中正确的是（ ）A ．入射角为15°B ．入射光线与法线夹角为15°C ．反射角为75°D ．反射光线与平面镜夹角为75°6．下列对光现象的分析，正确的是（ ）A ．汽车观后镜是凹面镜，对光有发散作用B．光的三原色是红、绿、黄C．湖中出现建筑的倒影是因为光从空气进入了水D．彩虹是光的色散现象7．小欢用针孔照相机（即小孔成像实验装置）观察蜡烛的烛焰，若保持小孔和蜡烛的烛焰位置不变，如图所示。

则下列分析正确的是（）A．若内筒位置不变，半透明膜上烛焰的像是正立的B．若内筒位置不变，半透明膜上烛焰的像是放大的C．若向右拉动内筒，半透明膜上烛焰的像将变小D．若向左推动内筒，半透明膜上烛焰的像将变亮8．常消毒、勤洗手、戴口罩、测体温，是防疫新冠肺炎的有效措施。

下列相关解释正确的是（）A．喷洒消毒液后，湿润的地面一会儿就干燥了，是因为消毒液发生了升华现象B．天气越热，喷洒过消毒液的地面干燥得越快，说明液体蒸发快慢与温度有关C．为预防新冠病毒学校“临时留观室”内的消毒灯，利用的是红外线D．额温枪是利用超声波测量人的体温9．医者仁心，逆行而上。

一、选择题1．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是（）A．玻璃板应该与桌面垂直B．实验宜在较暗的环境中进行C．眼睛应从B一侧观察成像情况D．蜡烛燃烧较长时间后A的像与蜡烛B不再重合2．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成的像为a＇，现将该平面镜竖直向下移动一段距离至图乙所示位置。

则蜡烛a在平面镜中（）A．不成像，物体不在平面镜正前方了B．能成像，像下移距离与平面镜下移距离相同C．能成像，像同时上移D．能成像，像在原来位置3．如图中，不能．．用光沿直线传播规律来解释的现象是（）A．手影B．小孔成像C．看见不发光的书D．激光准直4．下列现象中，可以用光的直线传播解释的是（）A．日食时，树荫下的圆形光斑B．在岸边看到水中的鱼C．雨后，空中出现的漂亮彩虹D．用放大镜看报纸上的字5．在清澈的湖面上空，小燕子正在向下俯冲捕食，在小燕子向下俯冲的过程中，关于燕子在湖水中的像的虚实、燕子和像之间的距离的变化，像大小的变化。

下列说法中正确的是（）A．实像、距离变小、不变B．实像、距离变小、变小C．虚像、距离变小、不变D．虚像、距离变小、变小6．某同学面对平面镜，看到身后电子显示屏上显示的时间是，则实际时间是（）A．B．C．D．7．如图所示，一本物理书从小美的书包里掉到了地面上，小美听到声音回头看见了，走过来的小亮也看到了。

下列说法中正确的是（）A．小美听到书掉到地上的声音，说明书发出了次声波B．小亮看到物理书是因为光从眼睛射到了书表面C．书掉到地面上，书做了机械运动，但不是匀速直线运动D．小亮和小美都看到了物理书，这说明光路是可逆的8．“一河诗画，满城烟花”，浏阳国际烟花节的焰火惊艳全球。

下列说法中正确的是（）A．焰火属于自然光源B．焰火燃放有烟生成，这是一种物态变化C．先看到焰火后听到爆炸声，说明声速比光速快D．焰火把人影照在地面上，人影是光沿直线传播形成的9．如图所示，在盛水的玻璃水槽内滴几滴牛奶，用激光笔将一束光射到水中，观察光在水中的传播径迹。

考试范围：xxx；满分：***分；考试时间：100分钟；命题人：xxx 学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．下列说法中正确的是（）A．一切发声的物体都在振动B．物质只存在固态、液态、气态C．人眼看不见的光线就是紫外线D．宇宙中存在静止不动的物体，我们将之看作参照物2．生活中常见到各种光现象，其中属于光的折射现象的是（）A．透过树丛的光B．海市蜃楼C．手影D．水中倒影3．城市洒水车在夏天洒水时常常拖着彩虹尾巴，如图所示，这个现象形成的原因是（）A．光的漫反射B．光的色散C．光的镜面反射D．光沿直线传播4．如图是小丽从生活中收集到的一些与光现象有关的实例，以下说法错误的是（）A．甲图：验钞机利用紫外线辨别钱币真伪B．乙图：黑板“反光”是因为发生了漫反射现象C．丙图：雨后天边彩虹是光的色散现象D．丁图：小孔成像所成的像是倒立的实像5．以下四种现象，由于光的折射形成的是（）A．水中倒影B．树叶影子C．小孔成像D．海市蜃楼6．下列有关光的说法错误的是（）A．阳光下的影子是光沿直线传播造成的B．强烈的太阳光照在玻璃幕墙上会发生漫反射，造成“光污染”干扰正常生活C．海市蜃楼是由于不同高度的空气疏密不同，发生光的折射造成的奇观D．太阳光通过棱镜后可以被分解成各种颜色的光，这一现象叫光的色散7．下列说法正确的是（）A．根据紫外线能使荧光物质发光可以制成紫外线夜视仪B．镜面反射遵守反射定律，漫反射不遵守反射定律C．彩色电视机的色彩是用红、黄、蓝三种色光按不同的比例混合得到的D．电视机的遥控器可以发出不同频率的红外线来实现对电视机的遥控8．夜间潜水时，水面下的人与岸上的人以光互传信息，现在水面下的人向岸上的人照射一束激光传递信息，图中能正确表示光的传播路径的是（）A．B．C．D．9．视力检测时要求被测的人与视力表的距离为5m。

如右图所示，视力表与平面镜的距离是3m，为满足测量要求，人与平面镜的距离应为（）A．1m B．2m C．1.5m D．3m10．关于甲、乙、丙、丁四幅图所对应的说法错误的是（）A．甲图“手影”是光的直线传播形成的B．乙图验钞机是利用红外线使荧光物质发光C．丙图平面镜成像的大小与物镜间的距离无关D．丁图太阳光通过三棱镜后被“分解”成各种颜色的光11．检查视力时，要求人与视力表之间的距离是5m。

深圳罗湖区文锦中学中考物理一模试卷(含答案)一、选择题1．下列关于光现象的描述，错误的是A．图甲中漫反射的反射光线虽然杂乱无章，但仍遵循光的反射定律B．图乙是人们常说的“天狗吃月”，这一现象是由光的直线传播形成的C．图丙是炎热夏天沙漠中出现的海市蜃楼景象，它是由光的反射形成的D．图丁是光的色散现象，说明白光是由各种色光混合而成的2．如图，在2019年央视春晚上的武术表演《少林魂》中，演员们排列整整齐齐：“行是行，列是列”。

如果同一列的演员，后面的人只能看到前面的人，说明队伍就排列成了一条直线，下列成语中也包含了此原理的是（）A．镜花水月B．鱼翔浅底C．立竿见影D．海市蜃楼3．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中A．电流表的示数变小B．电压表的示数变大C．电压表的示数不变D．电压表与电流表示数的比值变大4．2020年3月22日是第28届“世界水日”，提高节水意识，培养良好的用水习惯，是我们每个公民的义务和责任，关于水的物态变化，下列说法中正确的是（）A．露珠在日出后逐渐消失，升华成水蒸气B．水蒸气与冷空气接触，熔化成水的水滴C．小冰晶在降落过程中，熔化成雨水D．河面上的水凝华成冰，封住了河道5．下列说法中正确的是（）A．运动速度越大的物体，其惯性越大B．一个物体的内能增大，其温度不一定会升高C．做功可以改变物体的内能，但一定要消耗机械能D．物体受到外力的作用，其运动状态一定会发生改变6．能量是物理学中极其重要的一个基本概念，关于能量的说法全部正确的是①做功可以引起能量改变，根据做功的多少可以衡量能量变化的多少②热传递可以引起能量的变化，根据吸收或放出的热量的多少可以衡量能量的变化量③能量的形式多种多样，不同形式的能量间可以无条件地相互转化④不同的物体之间，能量可以无条件地随意转移⑤做饭时燃烧天然气，这是将天然气这种物质转变成能量，即用掉了物质生成了能量⑥电路中通过电流时，能量发生了转化，电源消耗的能量等于各部分电路中获得的总能量A．③④⑤B．①②⑥C．②④⑥D．①③⑤7．如图所示，电源电压恒为6V，R1＝10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2规格“20Ω 0.5A”。
