消防系统工作压力与水泵扬程关系

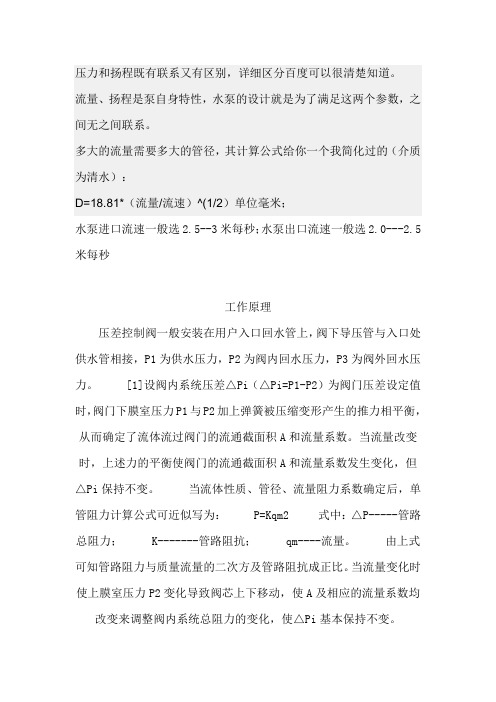

压力和扬程既有联系又有区别，详细区分百度可以很清楚知道。

流量、扬程是泵自身特性，水泵的设计就是为了满足这两个参数，之间无之间联系。

多大的流量需要多大的管径，其计算公式给你一个我简化过的（介质为清水）：D=18.81*（流量/流速）^(1/2）单位毫米；水泵进口流速一般选2.5--3米每秒；水泵出口流速一般选2.0---2.5米每秒工作原理压差控制阀一般安装在用户入口回水管上，阀下导压管与入口处供水管相接，P1为供水压力，P2为阀内回水压力，P3为阀外回水压力。

[1]设阀内系统压差△Pi（△Pi=P1-P2）为阀门压差设定值时，阀门下膜室压力P1与P2加上弹簧被压缩变形产生的推力相平衡，从而确定了流体流过阀门的流通截面积A和流量系数。

当流量改变时，上述力的平衡使阀门的流通截面积A和流量系数发生变化，但△Pi保持不变。

当流体性质、管径、流量阻力系数确定后，单管阻力计算公式可近似写为：P=Kqm2 式中：△P-----管路总阻力；K-------管路阻抗；qm----流量。

由上式可知管路阻力与质量流量的二次方及管路阻抗成正比。

当流量变化时使上膜室压力P2变化导致阀芯上下移动，使A及相应的流量系数均改变来调整阀内系统总阻力的变化，使△Pi基本保持不变。

自力式压差控制阀的选型按式KV=G/式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大工作压差计算所需的最小KV值，应大于阀门的最小KV值，如G=3-10M/h，△P"最大=200KPa，△P"最小=20KPa，KV最大=10/=25，KV最小=3/=2.12，选择DN50即符合要求，建议尽量不变径选用阀门。

实用价值1.采用自力式压差控制阀，为分户计量提供了必要条件。

众所周知，分户计量按热收费提高了热用户的自主权，更好利用自由热节约能源，假如系统不装置自力式压差控制阀，当用户调节时，流量只能跑到其他用户处，另外，散热器温控阀的最大承压25Kpa,不加自力式压差控制阀温控阀压差过大会发出噪音的危险。

一、一般要求1. 消防水泵的性能应满足消防给水系统所需流量和压力的要求。

2. 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。

3. 当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵。

4. 消防水泵应干式安装，水泵应放置在水池之外，不能采用潜水泵直接放置在水中进行吸水。

5. 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%。

6. 当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。

7. 泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。

8. 消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。

9. 多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。

二、水泵设置要求1. 消防水泵的主要材质应符合下列规定：水泵外壳宜为球墨铸铁；叶轮宜为青铜或不锈钢。

2. 消防水泵应采取自灌式吸水。

3. 消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。

4. 当吸水口处无吸水井时，吸水口处应设置旋流防止器5. 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量。

6. 消防水泵吸水管布置应避免形成气囊，7. 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量。

8. 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm。

9. 消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门。

消防泵功率计算流量（L/S）×扬程×9.81（重力加速度）×1（介质比重）÷泵效率= 轴功率配套功率=轴功率×1.25（配套系数）说明：配套系数也叫安全系数，选用原则是小电机系数大一点，大电机系数小一点。

具体的标准请在百度搜索“泵阀技术论坛”，里面有详细的介绍。

消防泵杨程计算一、扬程（压头）的计算公式为：H=102ηN/Qρ其中η=Ne/NNe:有效功率，单位W；N ：轴功率，W；η：泵的效率ρ：输送的液体密度，kg/m3；Q：泵在输送条件下的流量，m3/s；二、总静压（水位到最高用水点的垂直高度）+沿程阻力（管路沿程损失）+局部阻力（弯头、阀门的损失）+动压（出水口压力）=扬程三、求解例题：水泵杨程计算！很基础的，可是我不会，请帮帮忙某取水泵站从水源取水，将水输送净水池，一直水泵流量Q=1800立方/小时。

吸、压水管道匀为钢管，吸水管长 Ls=15.5M ，DNa=500mm (DN) 。

压水管长为：Lz=450M ，DNd=400mm。

局部水头损失按沿程损失的15%计算，水源水位76.83m。

蓄水池最高水位89.45m，水泵轴线高程78.83m，设水泵效率在Q=1800立方/小时时为75%。

试求：（1）水泵工作时的总扬程。

（2）水泵的轴功率。

（1）水泵流量 Q=1800立方米/小时=0.5立方米/秒吸水管DNa=500mm (DN) 的比阻 Sa=0.06839压水管DNd=400mm (DN) 的比阻 Sd=0.2232总扬程 H=89.45-76.83+115%(SaLsQ^2+SdLzQ^2)=12.62+115%(0.06839*15.5*0.5^2+0.2232*450*0.5^2)=29.18米（2）水泵的轴功率 N=(1000*9.8*0.5*29.18)/75%= 190642.7 W= 190.6 KW注意：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。

⽔泵的实际扬程与压⼒、流量关系1N=1/9.8≈0.10204kg⼀般可以近似当作1N=1/10=0.1kg1Kg=9.8N（标准情况下）在公式F=ma中，，当m和a分别⽤千克和⽶每⼆次⽅秒作单位⽤⽜顿作单位kg*m/(s*s)就是N因为N的定义就是kg*m/(s*s)⼒的单位有那些国际单位制是⽜顿（N），此外还有千克⼒（kgf，1kgf=9.80665N）、吨⼒（tf，1tf=9806.65N）、达因（dyn，1dyn=0.00001N）、磅达（pdl，1pdl=0.138255N）、磅⼒（lbf，1lbf=4.44822N）N/kg=kg.m/s2/kg=m/s2重⼒加速度g=9.8⽜/千克（N/Kg）g＝9．8m／s2，或取g＝10m／s2。

压强的概念,公式,单位,及其中单位的意义。

定义或解释①垂直作⽤于物体单位⾯积上的⼒叫做压⼒。

②物体的单位⾯积上受到的压⼒的⼤⼩叫做压强。

(2)单位在国际单位制中，压强的单位是帕斯卡，简称帕，即⽜顿／平⽅⽶。

压强的常⽤单位有千帕、标准⼤⽓压、托、千克⼒／厘⽶2、毫⽶⽔银柱等等。

（之所以叫帕斯卡是为了纪念法国科学家帕斯卡）(3)公式：p=F/Sp表⽰压强，单位帕斯卡（简称帕，符号Pa）F表⽰压⼒，单位⽜顿（N）S 表⽰受⼒⾯积，单位平⽅⽶(4)说明①不少学科常常把压强叫做压⼒，同时把压⼒叫做总压⼒。

这时的压⼒不表⽰⼒，⽽是表⽰垂直作⽤于物体单位⾯积上的⼒。

所以不再考虑⼒的⽮量性和接触⾯的⽮量性，⽽将压⼒作为⼀个标量来处理。

在中学物理中，为避免作⽤⼒和单位⾯积作⽤⼒的混淆，⼀般不⽤压⼒来表⽰压强。

⽔的密度1000kg/m3.⽽且随温度变化略有变化。

4摄⽒度时为⽔密度的最⼤值压⼒单位换算表是怎样的？压⼒单位换算兆帕MPa＞巴bar＞KPa＞pa 然后公⽄和⽄是插在哪个⾥⾯？公⽄＝1公⽄⼒/cm^2 = 10^5Pa = 1bar1MPa=10bar=1000KPa=10^6paP=ρ* g* H （P-压强，单位：＝Pa；；ρ-密度，单位：＝kg/m3；g-重⼒加速度，单位：＝10m／s2；H-⾼度，单位：⽶）P=ρ* g* H*10^ (-5) （P-压强，单位：＝bar；；ρ-密度，单位：＝kg/m3；g-重⼒加速度，单位：＝10m／s2；H-⾼度，单位：⽶）扬程20M的清⽔离⼼泵出⼝压⼒怎么计算？出⼝选⽤多⼤的压⼒表合适？依据扬程20M，可以计算出20⽶⽔柱底部的压强为P=⽔柱⾼*⽔密度=0.2MPa,由此得知泵的出⼝压⼒不⼩于0.2MPa；另⼀⽅⾯，⽔泵的扬程标称20m，即便留有⼀定的于都，真正的扬程也不太可能超过此标称值很多，按最⾼扬程40M，则出⼝压⼒⼩于0.4MPa；即可以选⽤最⼤量程0.4MPa的压⼒表扬程是指单体重量流体经泵所获得的能量。

稳压泵的压力设定值决定于稳压泵扬程,稳压泵的扬程一般不另行计算,而是采用消防主泵的扬程,其原因在于设置稳压泵的目的是使消防给水管网的水压稳定。

而在集中稳高压给水系统中,这样确定的稳压泵扬程及设定压力值,往往使消防给水管网始终处于较高压力工况,因而使管网内水压与管道及其接口的承压能力这一对矛盾趋于突出。

从保证最不利处灭火设施水压要求这一基本前提出发,提出确定稳压泵扬程和设定压力的新思路,并按3 种情况分别作出说明。

在稳高压消防给水系统这个大题目下,有许多文章要做,需要作进一步深入探讨。

我们已经就稳高压给水系统与高压、临时高压给水系统的区别、特点、稳压泵的流量等方面谈了些看法,本文想着重说明稳压泵的扬程确定和压力设定,供同行们探讨。

稳压泵的扬程和压力设定值的确定,要区分3种情况: (1) 稳高压消防给水系统中,稳压泵与消防主泵共用气压水罐; (2) 稳高压消防给水系统中,稳压泵设气压水罐; (3) 稳高压消防给水系统中,有稳压泵而无气压水罐。

至于消防给水系统中设置用以替代消防水箱的气压水罐, 而其水调节容量不论为18m3 , 12m3 ,6m3 ,还是《自动喷水灭火系统设计规范》( GBJ 45 -85) 修订本送审稿中规定的2. 4m3 ,都不在本文讨论范围,文章所涉及的气压水罐指水调节容量为450L及以下的气压水罐。

当系统设有气压水罐,而气压水罐不贮存消防主泵启动前消防所需的水量,气压水罐的设置,其目的只在于: (1) 控制稳压泵的启停; (2) 缓解稳压泵启停过于频繁; (3) 缓冲因停泵水锤原因而造成的对系统的压力冲击。

图1对这种情况,常规做法是将稳压泵启动压力,即压力下限值略高于消防主泵扬程,稳压泵的停泵压力,即压力上限值按气压水罐工作压力比,即气压水罐调节容积确定,也有按经验系数值确定的,其方法与第一种情况相仿,以图示表示见图2 。

相应于P3和P4 的水位为h3 和h4 , h3 与h4 之间区域的水容积为缓冲水容积。

消防水泵扬程计算方法大全
时间：2011-01-03 14:15:54 来源：世界工厂泵阀网
消防水泵扬程如何计算?消防水泵扬程是指单位重量的液体在泵内的总能量，是衡量泵体重要的工作参数。

下面，世界工厂泵阀网为大家详细介绍消防水泵扬程计算方法。

在选用消防水泵时，扬程也是一个很重要的参考数据。

许多朋友在网络上搜索消防水泵扬程计算方法，下面的资料希望对大家有所帮助。

消防水泵扬程计算公式：
Hb=Hq+hd+hg+hz
Hq——最不利点消防水枪喷嘴所需水压(mH2O)
hd——消防水带的水头损失(mH2O)
hg——管网的水头损失(mH2O)
hz——消防水池水面与最不利消火栓只高差(mH2O)
消防竖管的流量分配，水枪喷嘴的压力，水带压力损失的计算，均与水箱高度的计算方法相同。

消防水箱的高度和消防水泵的出口压力，按照上述方法计算后，还应按照最不利管段在检修或是损坏时进行水力校核计算。

室内消防竖管最宜采用一致的管径、同一的消火栓栓口直径、同一规格的水带直径和水枪口径。

消防水泵扬程技术措施上的计算公式为：
H=(1.05—1.10)(∑h+Z+P)
a. 1.05—1.10:安全系数
b. ∑h管道水头损失
c.Z—最不利点处消火栓用水设备与消防水池最低水位之间的高程差
d. P—最不利点处灭火设备的工作压力。

消防给水系统超压的原因概况消防给水系统超压的原因大致有以下情况：(1)按设计流量选消防水泵，而水泵的流量～扬程曲线较陡直,当消防水泵在小流量运行时会出现超压.小流量运行指火灾初期和消防水泵自检时的情况.此时,灭火设施出水量较小,消火栓的水枪为1～2支,自动喷水灭火系统的喷头数为1～3个.(2)消防水泵从给水管网直接吸水,水泵扬程按给水管网的最低水压计算.水泵运行时如正逢给水管网的最高水压,而给水管网的最低水压与最高水压相差较大时,就会出现超压.3)消防给水管网按最低位置的室内消火栓静水压力0.80MPa 进行竖向分区,管网未采取完善的减压措施,当消防水泵启动时,管网下部的消火栓会由于动压值大于静压值而出现超压.(4)消防水泵因故障或停电而突然停转,停泵水锤造成超压.(5)消防给水竖向分区采用减压阀分区给水方式,当减压阀因故障而关闭不严、或旁通管上阀门失控时,会造成下区给水管网的超压.(6)消防给水采用水泵对口抽给水方式,即下区的水泵出水管与上区水泵吸水管直接连接,当止回阀不严密时,下区的水泵会因静水压力大于其工作压力而超压.(7)稳压泵低位设置,其吸水管若引自高位水箱,当静水压力大于其工作压力时会出现超压.(8)消防给水竖向分区的上区和下区共用水泵接合器,当防止串压的止回阀不严密时,下区会出现超压.(9)集中或区域的,设有稳压泵或气压水罐的临时高压给水系统,由于管道较长,水头损失值较大,消防给水管网的稳压值对消火栓等灭火设施会造成超压.(10)消防车车用消防泵串联运行向水泵接合器供水造成室内消防给水管网超压.(11)消防水泵的实际扬程和产品样本不符,而且偏差较大,造成超压.(12)给水管网排气阀设置位置不当或未设置排气阀,管网内存有的气体在外力的作用下处于压缩状态造成超压采取相应泄压和稳压设施,使超压值不致造成损害.泄压和稳压设施有回流管、安全阀、超压泄压阀、稳压阀、气压罐等.实践证明超压泄压阀反应灵敏、准确、可靠，可以有效防止因超压而造成的损害。

新规范执行后消防水泵扬程计算新规范执行后消防水泵扬程计算篇一：消防计算建筑消防给水系统是建筑的主要灭火设施，消防给水系统设计合理与否，对扑救火灾成败起着决定性作用，消防给水设计中不论是设计人员还是审核人员，掌握水力计算的基本原理和计算方法是至关重要的。

以下就结合规范对消防给水的计算原理和计算方法进行归纳总结。

一、水力计算的基本原理众所周知，自然界一切物质的能量转化均服从能量守恒定律：能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中其总量不变。

物质“水”作为一种流体也遵守能量守恒定律，流体的能量包括内能、位能、动能、压力能，若将伴随流体经过截面1输入的能量用下标1标明（如图1），经过截面2输出的能量用下标2注明，则图中所示水系统的总能量衡算式便为：mU1+mgz1+mu12/2+p1v1+mqe+mwe=mU2+mgz2+mu2 2/2+p2v2（1）112P1P2图1 压力能或流动能示意图这里，我们按照理想状态下的水进行计算，所谓理想状态，即不可压缩和内能不变（也就是温度不变），那么对（1）式通过恒等式变化即得机械能衡算――柏努利方程：z1+u12/ 2g +p1/ρg=z2+u22/ 2g+p2/ρg+△z（2）（2）式中z称为位头（位压头），反映水的位置高低，u2/2g 称为速度头（动压头），反映水的流速大小，p/ρg称为压力头（静压头），反映水对容器或管道壁的压力大小，三项之和称为总压头，△z 称为机械能损失（水流动时的阻力损失）。

由上面柏努利方程可知，水在某一位置的压力、速度、流量、位置高低等是息息相关的，其中任意一个值发生变化，其它值也相应变化。

例如：消防给水中的常高压给水系统，规范中对最不利点的给水压力有最低要求，对流量有最低要求，对流速有最高流速要求，最不利点的高度由建筑物的高低确定，管道阻力可以计算得出（下面具体介绍），这样就可以通过柏努利方程推算出给水压力多大才能达到常高压给水要求。
