吉林大学《机械设计》复习总结

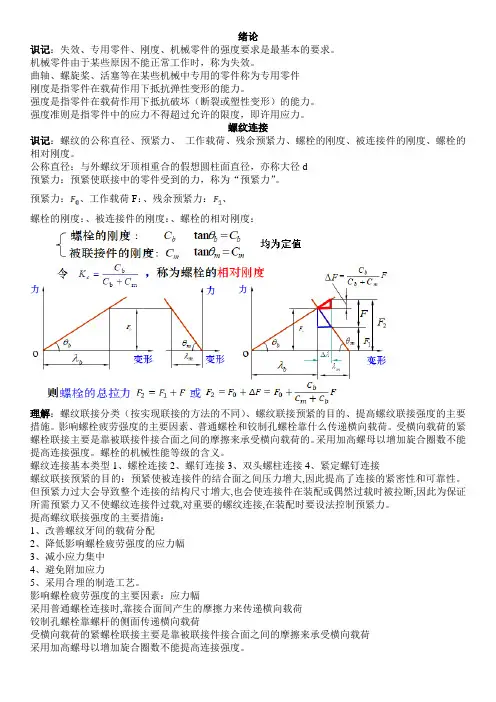

绪论识记：失效、专用零件、刚度、机械零件的强度要求是最基本的要求。

机械零件由于某些原因不能正常工作时，称为失效。

曲轴、螺旋桨、活塞等在某些机械中专用的零件称为专用零件刚度是指零件在载荷作用下抵抗弹性变形的能力。

强度是指零件在载荷作用下抵抗破坏（断裂或塑性变形）的能力。

强度准则是指零件中的应力不得超过允许的限度，即许用应力。

螺纹连接识记：螺纹的公称直径、预紧力、工作载荷、残余预紧力、螺栓的刚度、被连接件的刚度、螺栓的相对刚度。

公称直径：与外螺纹牙顶相重合的假想圆柱面直径，亦称大径d预紧力：预紧使联接中的零件受到的力，称为“预紧力”。

预紧力：、工作载荷F：、残余预紧力：、螺栓的刚度：、被连接件的刚度：、螺栓的相对刚度：理解：螺纹联接分类（按实现联接的方法的不同）、螺纹联接预紧的目的、提高螺纹联接强度的主要措施。

影响螺栓疲劳强度的主要因素、普通螺栓和铰制孔螺栓靠什么传递横向载荷。

受横向载荷的紧螺栓联接主要是靠被联接件接合面之间的摩擦来承受横向载荷的。

采用加高螺母以增加旋合圈数不能提高连接强度。

螺栓的机械性能等级的含义。

螺纹连接基本类型1、螺栓连接2、螺钉连接3、双头螺柱连接4、紧定螺钉连接螺纹联接预紧的目的：预紧使被连接件的结合面之间压力增大,因此提高了连接的紧密性和可靠性。

但预紧力过大会导致整个连接的结构尺寸增大,也会使连接件在装配或偶然过载时被拉断,因此为保证所需预紧力又不使螺纹连接件过载,对重要的螺纹连接,在装配时要设法控制预紧力。

提高螺纹联接强度的主要措施：1、改善螺纹牙间的载荷分配2、降低影响螺栓疲劳强度的应力幅3、减小应力集中4、避免附加应力5、采用合理的制造工艺。

影响螺栓疲劳强度的主要因素：应力幅采用普通螺栓连接时,靠接合面间产生的摩擦力来传递横向载荷铰制孔螺栓靠螺杆的侧面传递横向载荷受横向载荷的紧螺栓联接主要是靠被联接件接合面之间的摩擦来承受横向载荷采用加高螺母以增加旋合圈数不能提高连接强度。

机械设计知识点汇总总结一、机械设计基础知识1.1 机械设计概念机械设计是利用机械工程原理和技术来设计和制造机械产品的过程。

机械设计师需要深入了解材料、力学、动力学、液压学、传感器等相关知识，同时需要掌握CAD、CAM等设计工具，以及相关的设计标准和规范。

1.2 机械设计原理机械设计原理包括静力学、动力学、材料力学等内容。

静力学是研究静止或匀速直线运动力学的科学。

动力学是研究物体运动学和受力学的基本理论。

材料力学是材料在外力作用下的应力、应变及其变形特性的研究。

1.3 机械构件设计机械构件设计是以机械装置为研究对象，按照设计任务的要求，通过正确选择材料、形状、尺寸和工艺等方面，对构件的外型、尺寸、材料和工艺进行设计。

1.4 机械设计要求机械设计应满足以下基本要求：功能性、可靠性、安全性、易制造性、经济性、维修性等。

1.5 机械设计流程机械设计的基本流程包括：概念设计、初步设计、细化设计、计算与分析、制造图纸设计、实验验证、改进与优化等。

二、机械设计基础知识2.1 机械零件设计机械零件设计是机械设计的基础，它包括轴、轴承、齿轮、蜗杆、传动轮等零部件的设计。

2.2 机械传动设计传动是机械装置中的重要部分，包括传动链、齿轮传动、带传动、联轴器、减速机等，所以机械传动设计非常重要。

2.3 机械密封设计机械密封是机械装置上非常重要的部分，对于液压系统、润滑系统等都有密封，所以机械密封设计也是机械设计的重要内容。

2.4 机械强度设计在机械设计中强度是一个非常重要的因素，涉及零部件的疲劳强度、许用应力、断裂强度等。

2.5 机械刚度设计在机械设计中，刚度是关键因素，包括零部件的刚度分析、设计刚度等。

2.6 机械动力学设计机械设计中重要的一个方面是动力学设计，包括力、力矩、加速度、速度等动力学分析。

2.7 机械热力学设计在某些机械装置中，还需要做热力学设计，例如热传导、热膨胀、燃烧等。

三、机械制造工艺3.1 机械设计制造工艺机械制造工艺是指设计好的机械零部件如何生产出来的过程，包括车床加工、磨床加工、铣床加工、冲压成型、焊接等。

机械设计知识点总结机械设计是机械工程的一个重要分支，它涉及了很多相关的知识点。

下面是我对机械设计的一些知识点进行总结：一、机械设计基础知识1.机械设计的概念和基本要素2.机械设计的分类和发展历程3.机械设计的基本原理和基本法则4.机械设计的标准和规范5.机械设计的CAD软件应用二、机械系统设计1.机构设计：齿轮传动、皮带传动、链传动、连杆机构等2.机械组件设计：轴、轴承、连接件等3.机械传动设计：传动比计算、传动效率计算等4.机械驱动设计：电动机选型和配置5.机械传感器和控制系统设计三、机械零件设计1.机械零件的分类和功能2.机械零件的材料选择和处理3.机械零件的构造和配合4.机械零件加工和制造工艺5.机械零件的检测和质量控制四、机械装配设计1.机械装配的概念和基本原理2.机械装配的方法和步骤3.机械装配的工艺和工时计算4.机械装配的质量控制和故障排除五、机械设计的优化和改进1.机械设计的优化目标和方法2.机械设计的参数化和模块化3.机械设计的仿真和测试4.机械设计的反馈和改进六、机械设计的安全和可靠性1.机械设计的安全性评估和安全设计2.机械设计的可靠性评估和可靠设计3.机械故障分析和故障排除七、机械设计的新技术和新方法1.机械设计的VR/AR技术应用2.机械设计的智能化设计3.机械设计的自动化和机器人技术应用以上只是对机械设计知识点的一部分进行了总结，机械设计涉及的知识点非常广泛，从基础的机构设计和零件设计到装配和优化，再到安全和可靠性的考虑，还有新兴的技术和方法的应用，都是机械设计师需要掌握的内容。

在实际的机械设计过程中，还需要结合具体的项目需求和限制，灵活应用所学知识，不断提高设计的质量和效率。

《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选用材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类？各有何特点？2-2 润滑剂的作用是什麽？常用润滑剂有几类？第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。

3.1 运动副及其分类运动副：构件间的可动联接。

（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。

3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。

当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。

例1-1 试计算下图所示颚式破碎机机构的自由度。

解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。

因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。

1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。

解机构中的滚子有一个局部自由度。

顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。

吉大《机械设计基础》（一）
1.构件、部件与零件的区别
构件是机械的运动单元，构件可以是由单一的零件，也可以是由若干零件组成；从制造角度看，若干个零件组成了机构，若干个机构组成了机器，因此零件是机械的制造单元，也是机器的基本组成要素；部件是由一组协同工作的零件组成的独立制造装配的组合件，它是机械中的装配单元，如减速器、离合器等。

2. 何为平面机构？
平面机构：组成机构的所有构件都在同一平面内或几个互相平行的平面内运动，这种机构称为平面机构。

3. 试述复合铰链、局部自由度和虚约束的含义？为什么在实际机构中局部自由度和虚约束常会出现？
复合铰链：两个以上的构件同时在一处用回转副相联接时就构成了复合铰链。

局部自由度：在机构中，有些构件所产生的运动并不影响其他构件的运动，这种构件运动的自由度称为局部自由度。

虚约束：在运动副引入的约束中，有些约束对机构自由度的影响是重复的，对机构的运动不起限制作用，这种重复的约束称为虚约束。

局部自由度的使用是为了减小高副磨损而将滑动摩擦变成滚动摩擦。

虚约束的引入可以增加构件的刚性，改善构件的受力情况，提高工作性能，提高稳定性等。

4. 计算图示连杆机构的自由度，为保证该机构具有确定的运动，需要几个原动件？为什么？
解：机构在k 点处有局部自由度。

1129===h l P ,P ,n ，则211229323=-⨯-⨯=--=h l P P n F 。

若该机构要具有确定的运动，
则需要两个原动件，因为机构具有确定运动的条件为：机构的自由度数等于机构原动件的数目，该机构的自由度为2，所以应具有两个原动件。

H。

《机械设计》期末考试复习提纲要点《机械设计》期末考试复习提纲1．考试重点：第五、八、九、十、十二、十三和十五章，计算题基本以这几章为主，其余所讲各章以概念为主。

2．考试题型：填空、选择、简述和计算题。

3．各章重点第二章机械设计总论以概念为主，包括：机器组成、机械零件的主要失效形式、设计机械零件时应满足的基本要求、设计准则、机械零件常用材料第三章机械零件的强度1．图3-1中对各段曲线的划分及意义2．图3-3的作法3．应用图3-4如何确定单向稳定应力时当r=C、σm=C、σmin=C几种情况下极限应力。

4．提高机械零件疲劳强度的措施第四章摩擦、磨损及润滑概述1．概念：摩擦、磨损、干摩擦、边界摩擦、流体摩擦、混合摩擦2．磨损的种类、零件的磨损曲线含义（图4-6）3．润滑的方法第五章螺纹联接和螺旋传动1．概念螺纹的预紧、防松2．螺纹的类型（表5-1）、主要参数（大径、小径、螺距、导程、螺纹升角、牙形角等）、螺纹联接的基本类型及其特点。

3．螺纹的强度计算：几种螺栓联接强度计算的公式、紧螺栓联接公式中“1.3”代表的意义，叙述图5-16单个紧螺栓联接受力的变形过程；能够对螺栓的相对刚度进行分析。

4．螺栓组的受力计算：包括受横向载荷的联接、受转矩的螺栓组联接、倾覆力矩的螺栓组联接等四种情况。

5．提高螺纹联接强度的措施6．参看：书88页例题、习题5-4，5-5、5-6以及5-10第六章键、花键、无键联接和销联接1．键联接：主要类型、半圆键的优缺点、楔键和切向键的工作原理，工作表面2．花键联接：种类、定心方式第七章不考第八章带传动1．概念：带传动、弹性滑动、打滑、预紧2．带传动的类型、普通V带的结构、带的应力分析、张紧方法3．对弹性滑动和打滑的分析以及两者之间的关系4．利用欧拉公式分析对带传动能力的影响因素。

习题：8-1、8-2第九章链传动1．链传动与带传动的比较、滚子链的结构2．链传动的运动特性分析（图9-9），链传动的受力分析（即松、紧边力组成）第十章齿轮传动1．概念：使用系数Ka、动载系数Kv、齿间载荷分配系数Kα、齿向载荷分布系数Kβ、齿宽系数Ψ2．标准直齿圆柱齿轮传动的受力分析、力的计算公式3．弯曲强度公式及计算点，公式中各参数的意义（Y Fa，Y Sa、[σF]）4．齿面接触疲劳强度公式及计算点，公式中各参数的意义（Z H、Z E、[σH]）5．齿轮设计中的参数选择及影响6．标准斜齿圆柱齿轮传动的受力计算及受力图的绘制7．齿根弯曲疲劳强度公式和齿面疲劳强度公式的应用，及与直齿轮公式的比较；参考习题：10-1、10-5、10-2第十一章蜗杆传动1．蜗杆传动的类型、参数原则、失效形式、设计准则2．蜗杆传动的受力分析参考习题：11-1第十二章滑动轴承1．概念：滑动轴承、滚动轴承、液体动力润滑轴承、液体静压润滑轴承、径向滑动轴承2．径向滑动轴承的结构型式、失效形式、常用材料的类型及要满足的要求、轴瓦的结构3．形成流体动力润滑的必要条件4．对一维雷诺方程的分析，径向滑动轴承形成流体动力润滑的过程5．径向动力润滑滑动轴承的压力分布图第十三章滚动轴承1．概念向心推力轴承、轴承的寿命、轴承的额定寿命、额定动载荷、当量动载荷2．滚动轴承基本代号各位的意义，熟悉30000、60000、70000型的性能及特点3．滚子轴承与球轴承的性能对比4．滚动轴承寿命及当量动载荷的计算5．轴承装置的配置方法（三种）参考习题：13-1、13-5、例题13-2、例题13-3第十四章联轴器和离合器1．概念离合器、联轴器、刚性联轴器、挠性联轴器2．刚性联轴器的种类及特点、挠性联轴器的种类及特点3．掌握十字滑块联轴器的原理、万向联轴器的原理、齿式联轴器的原理4．离合器的种类和特点第十五章轴1．概念传动轴、心轴、转轴、2．轴上零件的周向定位方法3．轴上零件的轴向定位方法4．提高轴强度的常用措施5．轴的强度校核计算（按扭转强度、弯扭组合）6．纠正轴的错误画法参考习题：15-4、15-6、15-7参考题：填空题001 计算载荷F ca 、、平均载荷F 和载荷系数K 的关系式 ,强度计算时应该用载荷.002 在静强度条件下,塑性材料的极限应力是 ,而脆性材料的极限应力是 . 003 受预紧力和轴向工作载荷的螺栓，其总拉力为与之和. 004 ________螺纹常用于联接，_________、_________、_________螺纹常用于传动. 005 螺纹联接的主要类型有________、________、________和________.006 受轴向变载荷的紧螺栓联接,在工作载荷F 和残余预紧力不变的情况下,要提高螺栓的疲劳强度,可以减小_________或增大__________.007 用于联接的螺纹牙形有_________.用于传动的螺纹牙型有_________.008 有一受轴向载荷的紧螺栓联接,所受的预紧力F ′=6000N,工作时所受轴向工作载荷F=3000N,螺栓的相对刚度mb b C C C =0.2,则该螺栓所受的总拉力F 0=________,残余预紧力F ″=__________.009普通平键的工作面是_______，工作时靠________________________传递转矩.010 楔键的工作面是________，键的_______和它相配的________均具有1：100的斜度。

机械设计知识点总结笔记 1. 机械设计基础知识：- 机械设计的定义和步骤- 机械设计基本原理和公式- 机械设计中常用的材料和材料选择原则- 机械设计中常用的工艺及加工方法2. 零件设计与选型：- 零件功能需求和性能要求- 零件设计的几何形状和尺寸的计算与选择- 零件与装配件的选型和配合原则3. 机械传动装置设计：- 常见的机械传动方式和原理- 传动装置的设计与计算- 齿轮传动、带传动、链传动的设计和选择原则4. 常见机构设计：- 常见的连杆机构、齿轮机构和曲柄滑块机构的设计- 平面机构、空间机构的设计和分析- 弹簧机构和减振器的设计原则5. 机械零件的加工与装配：- 零件的加工工艺和方法- 零件的装配及调试技巧- 常见的检验和测试方法6. 机械设计的CAD软件应用：- 机械设计中常用的CAD软件介绍和使用技巧- 2D和3D建模、装配和绘图的基本操作- CAD软件中的参数化设计和优化设计方法7. 机械设计的数值模拟与分析：- 机械设计中常用的数值模拟软件和方法- 结构强度、刚度和疲劳寿命的分析与评估- 流体动力学、传热分析和优化设计方法8. 机械设计的可靠性与安全性：- 机械设计中的可靠性评估和安全性分析- 设计中的失效模式与效应分析（FMEA）- 机械产品的可靠性测试和验证方法9. 机械设计的创新与发展趋势：- 机械设计中的创新方法和思维- 智能化、数字化和可持续发展的趋势- 新兴技术在机械设计中的应用（如人工智能和物联网）以上是机械设计知识点的一些概述，掌握这些知识将有助于进行机械设计的实践和应用。

机械设计知识点总结一、机械设计的理论基础机械设计的理论基础主要包括材料力学、理论力学、热力学等方面的知识。

这些理论知识是机械设计的基础，只有掌握了这些知识，才能够进行合理的机械设计。

在机械设计中，材料力学是非常重要的，因为材料的选择对机械产品的性能有很大影响。

在材料力学方面，需要了解材料的力学性能参数，比如弹性模量、屈服强度、抗拉强度等。

同时，还需要了解不同材料的特性和用途，比如金属材料、塑料材料、橡胶材料等的特性和适用范围。

理论力学是机械设计的另一个重要基础，它包括刚体力学、弹性力学、断裂力学等方面的知识。

在机械设计中，需要用到这些理论知识来计算和分析机械零件的受力情况，以保证机械零件的强度和刚度。

此外，热力学也是机械设计的重要理论基础，因为在机械设计中，经常需要考虑热量的传递和能量的转化问题。

掌握了这些理论基础知识，才能够进行合理的机械设计。

二、机械设计的基本原则机械设计的基本原则包括结构简单、性能稳定、可靠耐用等。

在机械设计中，结构简单是非常重要的，因为采用简单的结构可以降低制造成本，提高机械产品的可靠性。

而且，结构简单也有利于维修和维护，提高了机械产品的使用寿命和可靠性。

性能稳定是指机械产品在工作时，能够稳定地完成任务，在设计中需要充分考虑机械产品的性能稳定性。

在机械设计中，需要考虑使用环境，生产条件以及预期的机械产品性能等多个因素，来保证机械产品的性能稳定。

可靠耐用是机械设计的另一个基本原则，机械产品在设计时需要考虑机械产品的使用寿命和可靠性，采用合适的材料和工艺，来保证机械产品的可靠性和耐用性。

这些基本原则是机械设计的指导原则，只有遵循这些原则，才能够设计出合理的机械产品。

三、机械设计中用到的材料在机械设计中，用到的材料有金属材料、塑料材料、橡胶材料等。

金属材料是机械设计中最常用的材料，因为金属材料具有良好的机械性能和导热性能，适用于制造机械零件。

常用的金属材料包括碳钢、合金钢、不锈钢、铝合金、铜合金等。

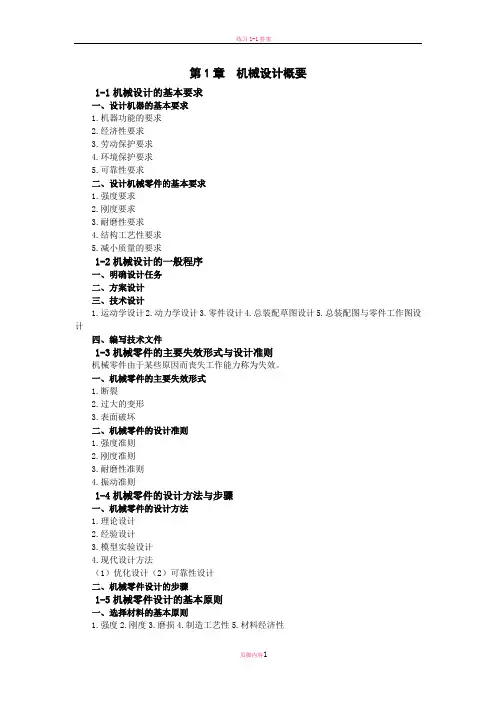

第1章机械设计概要1-1机械设计的基本要求一、设计机器的基本要求1.机器功能的要求2.经济性要求3.劳动保护要求4.环境保护要求5.可靠性要求二、设计机械零件的基本要求1.强度要求2.刚度要求3.耐磨性要求4.结构工艺性要求5.减小质量的要求1-2机械设计的一般程序一、明确设计任务二、方案设计三、技术设计1.运动学设计2.动力学设计3.零件设计4.总装配草图设计5.总装配图与零件工作图设计四、编写技术文件1-3机械零件的主要失效形式与设计准则机械零件由于某些原因而丧失工作能力称为失效。

一、机械零件的主要失效形式1.断裂2.过大的变形3.表面破坏二、机械零件的设计准则1.强度准则2.刚度准则3.耐磨性准则4.振动准则1-4机械零件的设计方法与步骤一、机械零件的设计方法1.理论设计2.经验设计3.模型实验设计4.现代设计方法（1）优化设计（2）可靠性设计二、机械零件设计的步骤1-5机械零件设计的基本原则一、选择材料的基本原则1.强度2.刚度3.磨损4.制造工艺性5.材料经济性二、标准化的原则第2章机械零件的强度与耐磨性2-1机械零件的疲劳强度一、机械零件的载荷根据机器的额定功率或负载，按理论力学的方法求出的作用在零件上的载荷称为名义载荷，用符号或表示。

在机械设计过程中，通常用一个修正系数来补偿名义载荷与零件实际载荷之间的差异，这个修正系数称为载荷系数，用符号表示。

名义载荷乘以载荷系数就是设计计算时使用的计算载荷，即。

二、材料的疲劳曲线材料的真实疲劳机械对应的循环次数都比较大，因此工程上规定一个循环基数，而对应的应力就视为材料的疲劳极限。

材料的疲劳曲线公式：三、材料的极限应力图循环极限应力，屈服极限应力。

四、影响机械零件疲劳强度的因素1.应力集中的影响2.尺寸效应的影响3.表面质量的影响综合影响系数用零件的工作应力幅乘以综合影响系数或材料极限应力的幅值除以综合影响系数来考虑上述因素对零件疲劳强度的影响。

机械设计基础复习总结一、机械制图1.制图常用符号的掌握：如螺纹、齿轮、轴等常用制图符号的画法和要求。

2.视图投影方法的理解：了解各种视图的画法和画布方法，如三视图、正投影、斜投影等。

3.尺寸标注的要求：尺寸标注要精确、清晰、规范，要避免尺寸标注冲突和歧义。

对于特殊形状的零件，还要会选择合适的标注方法。

4.配合标准的理解：掌握基本配合的命名方法和要求，如紧配、松配、过盈配等。

二、机械零件设计1.零件结构设计要求：对于需求提出明确的机械零件，要合理确定零件的结构，满足机械设计的要求，如强度、刚度、耐磨等。

2.零件的材料选择：对于确定了零件的结构后，要根据其工作条件和其它要求选择合适的材料。

3.零件的加工工艺设计：掌握零件加工的基本工艺，如车削、切割、焊接等，了解加工的工序和工艺要求。

4.零件的装配设计：装配设计要保证零件之间的配合精度，避免干涉和间隙过大。

三、机械装配设计1.装配方式的选择：根据机械装置和结构的要求，选择合适的装配方式，如销销装配、螺纹连接等。

2.装配工艺的设计：了解装配的基本工艺，掌握工序和工艺要求。

要注意装配过程中可能出现的问题和解决方法。

3.装配误差和公差的控制：了解装配过程中可能产生的误差和公差的控制要求，明确各零件之间的配合公差。

四、机械设计的重要原则和方法1.机械设计的公差控制原则：明确设计目标，根据设计要求制定合理的公差控制方案，保证产品性能和质量。

2.材料选择的原则：根据机械设计的工作条件、载荷要求和耐磨性等要求，选择合适的材料。

3.设计的创新性和可实施性：要求不只是复制现有的设计，而是要有一定的创新意识，设计出能够实施的方案。

五、机械设计基础常见错误和解决方法1.标注错误：在机械制图中，尺寸标注错误是一种常见问题。

解决方法是仔细检查标注的准确性，并根据标准进行修正。

2.装配设计错误：装配设计中常常会遇到零件干涉、配合间隙过大等问题。

解决方法是进行合理的配合分析和设计，查找并排除问题。

机械设计知识点总结（一）1．螺纹联接的防松的原因和措施是什么?答：原因——是螺纹联接在冲击，振动和变载的作用下，预紧力可能在某一瞬间消失，联接有可能松脱，高温的螺纹联接，由于温度变形差异等原因，也可能发生松脱现象，因此在设计时必须考虑防松。

措施——利用附加摩擦力防松，如用槽型螺母和开口销，止动垫片等，其他方法防松，如冲点法防松，粘合法防松。

2．提高螺栓联接强度的措施答：（1）降低螺栓总拉伸载荷Fa的变化范围：a，为了减小螺栓刚度，可减螺栓光杆部分直径或采用空心螺杆，也可增加螺杆长度，b，被联接件本身的刚度较大，但被链接间的接合面因需要密封而采用软垫片时将降低其刚度，采用金属薄垫片或采用O形密封圈作为密封元件，则仍可保持被连接件原来的刚度值。

（2）改善螺纹牙间的载荷分布，（3）减小应力集中，（4）避免或减小附加应力。

3．轮齿的失效形式答：（1）轮齿折断，一般发生在齿根部分，因为轮齿受力时齿根弯曲应力最大，而且有应力集中，可分为过载折断和疲劳折断。

（2）齿面点蚀，（3）齿面胶合，（4）齿面磨损，（5）齿面塑性变形。

4．齿轮传动的润滑。

答：开式齿轮传动通常采用人工定期加油润滑，可采用润滑油或润滑脂，一般闭式齿轮传动的润滑方式根据齿轮的圆周速度V的大小而定，当V<＝12时多采用油池润滑，当V>12时，不宜采用油池润滑，这是因为（1）圆周速度过高，齿轮上的油大多被甩出去而达不到啮合区，（2）搅由过于激烈使油的温升增高，降低润滑性能，（3）会搅起箱底沉淀的杂质，加速齿轮的磨损，常采用喷油润滑。

5．为什么蜗杆传动要进行热平衡计算及冷却措施答：由于蜗杆传动效率低，发热量大，若不及时散热，会引起箱体内油温升高，润滑失效，导致齿轮磨损加剧，甚至出现胶合，因此对连续工作的闭式蜗杆传动要进行热平衡计算。

措施——1），增加散热面积，合理设计箱体结构，铸出或焊上散热片，2）提高表面传热系数，在蜗杆轴上装置风扇，或在箱体油池内装设蛇形冷却水管。

欢迎共阅《机械设计基础》知识点总结1. 构件：独立的运动单元/零件：独立的制造单元机构：用来传递运动和力的、有一个构件为机架的、用构件间能有确定相对运动的连接方式组成的构件系统（机构=机架（1个）+原动件（≥1个）+从动件（若干）） 机器：包含一个或者多个机构的系统注：从力的角度看机构和机器并无差别，故将机构和机器统称为机械2. 机构运动简图的要点：1）构件数目与实际数目相同2）运动副的种类和数目与实际数目相同3）运动副之间的相对位置以及构件尺寸与实际机构成比例（该项机构示意图不需要）3. 4. F =35. I ） II ） III ） IV ）6. θ7. 8. 9. 1III ）10. 压力角的大小与凸轮基圆尺寸有关，基圆半径越小，压力角α越大（当压力角过大时可以考虑增大基圆的半径）11. 凸轮给从动件的力FF ’’（F ’’=F ’tan α） 12. 凸轮机构的自锁现象：在α角增大的同时，F ’’大于有用分力F ’生自锁，【α】在摆动凸轮机构中建议35°-45°，【α机构中建议30°，【α】在回程凸轮机构中建议70°-8013. 凸轮机构的运动规律与冲击的关系：I 律——刚性冲击2）等加等减速（二次多项式）——无冲击（适用于高速凸轮机构）II ）三角函数运动规律：1）余弦加速度（简谐）运动规律——柔性冲击2）正弦加速度（摆线）运动规律——无冲击III ）改进型运动规律：将集中运动规律组合，以改善运动特性 14. 凸轮滚子机构半径的确定：I ）轮廓内凹时：T a r +=ρρII ）轮廓外凸时：T a r -=ρρ（当0=-=T a r ρρ时，轮廓变尖，出现失真现象，所以要使机构正常工作，对于外凸轮廓要使T r >min ρ）注：平底推杆凸轮机构也会出现失真现象，可以增大凸轮的基圆半径来解决问题15. 齿轮啮合基本定律：设P 为两啮合齿轮的相对瞬心（啮合齿轮公法线与齿轮连心线21O O 交点），12i =16. 17. 表示18. 19. 标准安装时的中心距2121r r r c r a f a +⇒=++=20. 渐开线齿轮的加工方法：1）成形法（用渐开线齿形的成形刀具直接切出齿形，例如盘铣刀和指状铣刀），成形法的优点：方法简单，不需要专用机床；缺点：生产效率低，精度差，仅适用于单件生产及精度要求不高的齿轮加工2）范成法（利用一对齿轮（或者齿轮与齿条）互相啮合时，其共轭齿阔互为包络线的原理来切齿的），常见的刀具例如齿轮插刀（刀具顶部比正常齿高出m c *，以便切出顶隙部分，刀具模拟啮合旋转并轴向运动，缺点：只能间断地切削、生产效率低）、齿条插刀（顶部比传动用的齿条高出m c *，刀具进行轴向运动，切出的齿轮分度圆齿厚和分度圆齿槽宽相等，缺点：只能间断地切削、生产效率低）、齿轮滚刀（其在工作面上的投影为一齿条，能够进行连续切削）21. 最少齿数和根切（根切会削弱齿轮的抗弯强度、使重合度ε下降）：对于α=20°和*a h =1的正常齿制标准渐开线齿轮，当用齿条加工时，其最小齿数为17（若允许略有根切，正常齿标准齿轮的实际最小齿数可取14）如何解决根切？变位齿轮可以制成齿数少于最少齿数而无根切的齿轮，可以实现非标准中心距的无侧隙传动，可以使大小齿轮的抗弯能力比较接近，还可以增大齿厚，提高轮齿的抗弯强度(以切削标准齿轮时的位置为基准，刀具移动的距离xm 称为变位量，x 称为变为系数，并规定远离轮坯中心时x 为正值，称为正变位，反之为负值，称为负变位)22. 轮系的分类：定轴轮系（轴线固定）、周转轮系（轴有公转）、复合轮系（两者混合）=m i 1 23.24. 26．飞轮转动惯量的选择：δω2maxm A J =注：1）δωωω22min 2max min max max )(21m J J E E A =-=-=（m ax A 为最大功亏，即飞轮的动能极限差值，m ax A 的确定方法可以参照书本99页）2）2minmax ωωω+=m （m ω为主轴转动角速度的算数平均值）3）mωωωδminmax -=（δ为不均匀系数）27.（刚性）回转件的平衡：目的是使回转件工作时离心力达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。

《机械设计基础》重点总结一、机械设计基础概述机械设计基础是机械工程专业的一门重要课程，它涵盖了机械设计的基本概念、原理和方法。

本课程的主要目标是培养学生具备机械系统设计、分析和优化的能力，为后续的机械设计课程和实际工程设计打下坚实的基础。

二、机械设计基础重点内容1、机械设计基础知识：包括机械零件的分类、材料选择、制造工艺、性能要求等方面的知识。

2、常用机构和零部件：如齿轮机构、链传动、带传动、蜗轮蜗杆传动、滚动轴承、轴系零部件等。

这些机构和零部件的结构特点、工作原理、性能参数以及选型、设计和计算方法等是学习的重点。

3、机械传动系统设计：学生需要掌握机械传动系统的基本组成、类型和设计方法，包括齿轮传动系统设计、带传动系统设计、链传动系统设计等。

4、机械强度分析：学生需要了解机械零件的强度计算方法，包括弯曲强度、剪切强度、挤压强度、接触强度等。

同时，还需要掌握疲劳强度计算和校核的方法。

5、机械动力学分析：学生需要了解机械系统的动力学特性，包括惯性力、动载荷、振动等，掌握动力学分析和计算的方法。

6、机械系统的可靠性设计：学生需要了解可靠性设计的基本概念和方法，掌握可靠性分析和计算的技巧。

7、机械系统的维护与保养：学生需要了解机械系统的维护和保养知识，包括润滑、清洁、检查等日常保养和定期保养的方法。

三、学习方法建议1、掌握基本概念：对于机械设计基础这门课程，掌握基本概念是至关重要的。

学生需要在学习过程中对每个概念进行深入理解，并能够熟练运用。

2、理论实际：学习机械设计基础不能仅仅停留在理论层面，还需要结合实际工程问题进行学习和实践。

学生可以通过参加课程设计、实验等方式将理论知识应用到实践中去。

3、培养分析和解决问题的能力：在学习过程中，学生需要培养分析和解决问题的能力。

对于遇到的问题，学生应该学会从多个角度进行分析，并能够提出有效的解决方案。

4、注重归纳总结：机械设计基础知识点繁多，学生需要经常进行归纳总结，找出知识点之间的和规律，形成自己的知识体系。

机械设计复试知识点总结一、材料力学1.应力、应变及弹性模量的定义和计算2.各类材料的性能参数及相应应力应变图3.疲劳强度理论及疲劳寿命估计4.蠕变的基本特征及计算方法二、机械设计基础1.零件的装配配合及公差设计2.速度、加速度、力和功率传递的基本原理和计算方法3.常用传动装置的设计原理及计算方法4.基本工作机构的构成、运动规律和设计方法三、机械工程图学1.机械制图的基本规则2.机械零件的表示方法和尺寸标注3.常见的机械装配图的绘制方法4.零件图与装配图的相互转换及调试方法四、机械加工工艺1.常见的机械加工方法及其工艺要点2.常用的刀具及刀具的选择原则3.数控加工常见的工艺和操作技巧4.机械加工过程中的质量控制方法五、机械零件设计1.轴、轴承、螺栓、螺母等零件受力分析及设计2.传动零件的设计原则和计算方法3.零件的结构设计及造型设计原则4.零件的材料选用和热处理要求六、机械系统设计1.惯性力、离心力和惯性矩的计算方法2.机械系统振动的原因和衰减方法3.常见机械系统的动力学分析和设计4.机械系统的润滑及密封设计原则七、机械故障分析1.常见机械故障的原因和表现2.故障的检测、分析和排除方法3.故障预防的方法和技巧4.故障诊断的仪器设备和使用方法八、机械设计软件1.常用的机械设计软件的基本原理和使用方法2.机械模拟软件的原理和使用技巧3.计算机辅助设计软件的应用示例4.机械设计软件的开发和应用前景九、机械工程领域的新技术1.3D 打印技术及其在机械领域的应用2.机器视觉检测技术及其在机械加工中的应用3.智能制造技术及其在机械制造中的应用4.大数据分析及人工智能在机械工程中的应用十、机械设计的创新与实践1.机械设计的创新方法和原则2.机械设计的实践经验和案例分析3.机械产品设计的市场与消费者需求分析4.机械设计的可持续发展和环保要求以上是机械设计复试的一些知识点总结，希望能帮助大家更好地准备机械设计复试。

机械设计基础复习总结第0章1、机器的主体部分是由机构组成的。

一部机器可包含一个或若干个机构。

2、就功能而言，一般机器包含四个基本组成部分：动力部分、传动部分、控制部分、执行部分。

第1章1、一个作平面运动的自由构件具有三个独立运动。

2、两构件组成运动副，其接触不外乎点、线、面。

按照接触特性，通常把运动副分为低副和高副两类。

3、活动构件的自由度总数减去运动副引入的约束总数就是机构自由度，以F 表示，即：H L P P n F --=234、课后习题1-5解：11826323=-⨯-⨯=--=H L P P n F （图在书上） 1-7解：201128323=-⨯-⨯=--=H L P P n F （图在书上） 1-11解：22424323=-⨯-⨯=--=H L P P n F （图在书上）5、P14 例题1-7 第2章1、对于铰链四杆机构来说，机架和连杆总是存在的，因此可按照连架杆是曲柄还是摇杆，将铰链四杆机构分为三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。

2、从上述分析可得结论：（1）铰链四杆机构有整转副的条件是最短杆和最长杆长度之和小于或等于其余两杆长度之和；（2）整转副是由最短杆与其邻边组成的。

3、曲柄是连架杆，整转副处于机架上才能形成曲柄，因此，具有整转副的铰链四杆机构是否存在曲柄，还应根据选择哪一个杆为机架来判断：1）取最短杆为机架时，机架上有两个整转副，故得双曲柄机构。

2）取最短杆的邻边为机架时，机架上只有一个整转副，故得曲柄双摇杆机构。

3）取最短杆的对边为机架时，机架上没有整转副，故得双摇杆机构。

这种具有整转副而没有曲柄的铰链四杆机构常用作电风扇的摇头机构。

4、课后习题 2-1答：（注：图在书上，有可能改数）a ）40+110=150<70+90=160，且最短杆为机架，因此是双曲柄机构。

b ）45+120=165<100+70=170，且最短杆的邻边为机架，因此是曲柄摇杆机构。
