各类商业和公共建筑物的空调设计参数

民用建筑空调冷负荷的估算指标一、室内设计温度室内设计温度是决定空调冷负荷的重要因素之一、一般建筑物的室内设计温度可分为四个等级，即舒适温度、常规温度、特殊温度和临时温度。

不同等级的室内设计温度对应不同的冷负荷。

二、四季温度综合平均法四季温度综合平均法是通过计算全年不同季节的平均室外温度来估算冷负荷的方法。

常用的方法是将一年分为四个季节，每个季节计算相应季节的平均室外温度，并计算四个季节平均的室外温度。

然后根据室内设计温度和四季平均室外温度之间的差值来计算冷负荷。

三、室内空气参数室内空气参数包括相对湿度、新风量、人体热负荷、设备热负荷等。

这些参数对室内空调冷负荷的估算有很大影响。

相对湿度的增加会增加空调负荷，新风量与室内人员和设备数量相关，也会增加空调负荷。

四、热量传递热量传递是指建筑物与外界之间的热量传递。

它包括传导、对流和辐射等方式。

建筑物的外墙、屋顶、门窗等要素都会影响热量传递。

通过测量建筑物各要素的热传导系数和对流换热系数，可以计算建筑物的热传递量，从而估算出冷负荷。

五、热源影响热源是指建筑物内部产生的热量，包括人体热量、照明热量、电器设备热量等。

这些热源会引起室内温度升高，增加冷负荷。

通过测量及计算室内热源的热量，可以准确估算冷负荷。

六、通风量和新风量通风量和新风量对于冷负荷的估算也是非常重要的因素。

通过测量建筑物的通风和新风量，可以计算室内的换气量，并根据室内设计温度和室外温度差值计算冷负荷。

综上所述，民用建筑空调冷负荷的估算指标包括室内设计温度、四季温度综合平均法、室内空气参数、热量传递、热源影响以及通风量和新风量等。

通过综合运用这些指标，可以准确估算出民用建筑的空调冷负荷。

民用建筑暖通空调设计室内外计算参数一、引言随着我国经济的快速发展，民用建筑暖通空调设计已成为现代建筑的重要组成部分。

室内外计算参数作为暖通空调设计的基础，对保证室内环境舒适性和节能减排具有重要意义。

本文将对民用建筑暖通空调设计中的室内外计算参数进行详细阐述，以期为暖通空调设计提供参考。

二、室内外计算参数的定义与作用1.室内计算参数室内计算参数主要包括室内温度、湿度、风速等，这些参数的确定依赖于建筑物的使用性质、功能区域和气候特点。

室内温度和湿度的合理设置，可以保证人们在室内感受到舒适的环境。

2.室外计算参数室外计算参数主要包括室外气温、湿度、风速、太阳辐射等。

这些参数对于暖通空调系统的运行效果和能耗有很大的影响。

在暖通空调设计中，应根据当地的气象资料，选取合适的室外计算参数。

三、民用建筑暖通空调设计的重要性民用建筑暖通空调设计关系到建筑物的能耗、室内环境质量和人们的生活品质。

合理的暖通空调设计可以在保证室内舒适性的同时，降低能耗，实现绿色建筑的目标。

四、室内外计算参数在暖通空调设计中的应用1.室内温度、湿度的确定在暖通空调设计中，应根据建筑物的使用功能、人员密度等因素，合理确定室内温度和湿度。

例如，办公室、卧室等场所的室内温度可设定在20-26℃，湿度在40%-60%之间。

2.室外气象参数的选取在暖通空调设计中，应根据当地气象资料，选取代表性的室外气象参数，如最冷月平均气温、最热月平均气温、历年最大风速等。

这些参数将影响暖通空调系统的制冷、制热能力和负荷计算。

3.负荷计算与空调系统配置根据室内外计算参数，可以计算建筑物暖通空调系统的负荷。

负荷计算结果将直接影响到空调设备的选型和系统配置。

合理的选择和配置空调设备，可以降低能耗，提高空调系统的运行效率。

五、案例分析以某住宅楼为例，根据当地气象资料，进行室内外计算参数的选取和负荷计算。

通过对比不同空调系统的能耗和运行效果，选出最优的暖通空调设计方案。

（建筑暖通工程）暖通设计最全估算经验数据第一章设计参考规范及标准 4一、通用设计规范： 4二、专用设计规范： 4三、专用设计标准图集： 5第二章设计参数 5一、商业和公共建筑物的空调设计参数ASHRAE 5二、舒适空调之室内设计参数日本 6三、新风量 71、每人的新风标准ASHRAE72、最小新风量和推荐新风量UK83、各类建筑物的换气次数 UK84、各场所每小时换气次数94、每人的新风标准UK 95、考虑节能的基本新风量（1/s人）(日本) 106、办公室环境卫生标准日本107、民用建筑最小新风量10第三章空调负荷计算13一、不同窗面积下，冷负荷之分布%13二、负荷指标（估算）（仅供参考） 13三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表14四、按建筑面积冷指标进行估算建筑面积冷指标16五、建筑物冷负荷概算指标香港17六、各类建筑物锅炉负荷估算W/m3℃ 18七、热损失概算W/m℃18八、冷库冷负荷概算指标18第四章风管系统设计19一、通风管道流量阻力表191、缩伸软管摩擦阻力表192、镀锌板风管摩擦阻力表19二、室内送回风口尺寸表221、风口风量冷量对应表222、不同送风方式的风量指标和室内平均流速ASHRAE23三、室内风管风速选择表231、低速风管系统的推荐和最大流速m/s232、低速风管系统的最大允许速m/s233、通风系统之流速m/s24四、室内风口风速选择表241、送风口风速242、以噪音标准控制的允许送风流速m/s253、推荐的送风口流速m/s254、送风口之最大允许流速m/s 255、回风口风速256、回风格栅的推荐流速m/s267、百叶窗的推荐流速m/s268、逗留区流速与人体感觉的关系269、顶棚散流器送风量2610、侧送风口送风量27五、室内风口的简单布置291、送风口布置间距 292、标准型号风盘所接散流器的尺寸表-办公室293、散流器布置294、空调房间允许最大送风温差℃305、工艺性空气调节空调房间允许最大送风温差. 306.1、厨房通风问题 306.2如何确定厨房的通风量306.3厨房通风设计中的几个问题 327、消声器、静压箱总结358.风管贴吸音材料风道的衰减量（日本）369.风管的自然衰减量（只有直风道dB/m，其它都是dB）36六、防排烟设计37第五章管道系统设计41一、空调管路系统的设计原则41二、管路系统的管材42三、供回水总管上的旁通阀与压差旁通阀的选择42四、空调水系统管径的确定 44五、冷冻水泵扬程估算方法 451、水泵扬程简易估算法462、冷冻水泵扬程实用估算方法463、水泵扬程设计48六、冷却水系统的设计481、冷却水系统的补水量482、冷却水循环系统设计中应注意的几个问题：49七、冷凝水管道设计49八、分汽缸、分水器、集水器尺寸的确定50九、膨胀水箱的容积计算53十、空压管道管径选择表55十一、空调水处理系统56十二、保温 56十三、阀门选用57第六章空调设备选型58一、机组选型58二、机组选型案例58三、辅助设备591、冷却塔592、水泵的选型: 593、热泵中央空调系统水量计算604、冷冻水和冷却水流量估算615、设备水压力降估算（日本）616、制冷机冷却水量估算表61第七章自控系统设计62第八章材料、设备资料62一、钢板和铝板的厚度和重量ASHRAE 62二、角钢和角铝的规格和重量ASHRAE 62三、计算单位换算63四、常用液体的密度（单位：103千克/米3，未注明者为常温下）64五、空气调节常用计算公式 65六、钢材理论重量计算67七、专业英语68第九章耗电量、机房面积781、水源热泵系统设备耗电量比例782、医院耗电量比例 TRANE783、各种系统分项造价占总造价的百分率%（近似） 784、冷水机组和附属设备估算（△t=5℃）785、空调面积占建筑面积比例796、空调机房建筑面积概算指标797、空调设备所占的建筑面积百分率%808、设备层布置原则：80第十章参考实例81第十一章暖通空调中存在的问题及解决办法、图纸要求81一、贯彻执行暖通设计规范、标准方面存在的问题811.1 室内外空气计算参数不符合规范要求811.2 供暖热负荷计算有漏项和错项811.3 卫生间散热器型式选择不妥811.4 楼梯间散热器立、支管未单独配置821.5 供暖管道敷设坡度不符合规范要求821.6 厨房操作间通风存在问题821.7 膨胀水箱与热(冷)水系统的连接不符合规范要求821.8 通风空调系统防火阀的设置不符合规范要求821.9 防烟楼梯间前室送风口风量的确定有问题821.10 误将防烟分区排风量的计算混同于排烟风机风量的计算831.11 高层建筑排烟系统排烟口选型不当83二、在工程设计中存在的问题832.1 供暖入口设置过多832.2 供暖系统设计不合理832.3 排风系统设计不合理842.4 空调系统的选择不合理842.5 厕所采用风机盘管时未加新风842.6 平衡阀的设置与口径选择存在问题842.7 系统分区不当造成失败842.8、双风机系统设计问题852.9 送回风管布置不好863.0 排气系统设计诸问题87三、设计图纸方面存在的问题883.1 设计说明内容不完整883.2 平面图深度不够，有些应该绘制的内容遗漏88 3.3 系统图深度不够893.4 锅炉房设计过于简化893.5 计算书内容不全甚至全部空白893.6 暖通空调设备未编号列表表示，图画繁杂不清89 3.7 平面图、剖面图、系统图不一致893.8 设计图纸与计算书不一致89四、问题原因及克服方法90五、施工图设计深度要求90设计说明、施工说明、图例和设备表90设备平面图90剖面图91通风、空调、制冷机房平面图91通风、空调、制冷机房剖面图91暖通设计中的系统图、立管图91详图91计算书（供内部使用，备查）91第一章设计参考规范及标准中央空调主要参考以下的规范及标准：一、通用设计规范：1．《采暧通风及空气调节设计规范》（GBJI19-87）2．《采暖通风及至气调节制图标准》（GBJ114－88）3．《建筑设计防火现范》（GBJ116－87）4、《高层民用建筑设计防火现他》（GBJ0045－95）5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）二、专用设计规范：1、《宿舍建筑设计规范》（JGJ36-87）2、《住宅设计规范》（GB50096-99）3．《办公建筑设计规范》（JG67－89）4、〈旅馆建筑设计规范〉（JGJ67-89）5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6、其它专用设计规范三、专用设计标准图集：1．《暖通空调标准图集》2．《暖通空调设计选用手册》（上、下册）3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数 UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量（1/s人）(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。

一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数 UK4、各场所每小时换气次数依人数计算换气量5、每人的新风标准UK6、考虑节能的基本新风量（1/s人）(日本)7、办公室环境卫生标准日本8、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。

民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规范》（报批稿）第3.1.9条：（强制性条文）建筑物室内人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。

表3.1.9 民用建筑主要房间人员所需的最小新风量参考值〔m3/（h·P）〕注：大学教室可参照会议室标准第二章空调负荷计算一、不同窗面积下，冷负荷之分布%二、负荷指标（估算）（仅供参考）三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 四、按建筑面积冷指标进行估算建筑面积冷指标注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算（l）按建筑面积热指标进行估算注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2）窗墙比公式法：q=(7a+1.7)W/F(tn-tw)W/m2;说明：q—建筑物的供热指标，W/m2²。

试析综合体商业中心空调冷热源配置方案1 工程概况某大型城市综合体地处市中心核心区域，建筑总面积约110万m2，集商业、办公、酒店等为一体，建筑总高度约134m，属一类高层公共建筑。

地下共2层，为汽车库、自行车库、设备用房、超市等；地上1-6层裙房为百货、精品店、小餐饮、次主力店、餐厅、KTV、步行街、电影城等；6层及以上为办公和商务酒店。

2 空调设计2.1空调负荷及冷热源设置根据物业管理、营业时间、产权和能耗计量的要求，该项目分为三个独立的冷热源中心，空调冷水供回水温度6℃/12℃，热水供回水温度60℃/50℃，均采用高位膨胀水箱定压。

冷热源详细设置如下：1）超市冷热源中心：超市位于地下一层，空调面积7916m2，空调总冷量2083kW，总热量683kW。

设2台螺杆式冷水机组，1台燃气真空热水锅炉。

2）百货冷热源中心：百货位于地上l～6层，空调面积24119m2，空调总冷量6792kW，总热量2314kW。

设2台离心式冷水机组，2台燃气真空热水锅炉。

3）大商业冷热源中心：大商业由地下1层至地上4层的精品店、小餐饮、步行街、次主力店、KTV、电影城等构成，空调面积82884m2，空调总冷量16843kW，总热量725lkW。

设4台离心式冷水机组，1台螺杆式冷水机组，3台燃气真空热水锅炉。

4）地上4栋塔楼（6层及6层以上）：商务酒店采用分体空调；办公采用多联机空调系统。

2.2空调水系统空调水系统以异程式为主。

由于大商业各业态营业时间、计量、空调方式、供冷供热时间不一致，该区域采用分区两管制。

为了使各空调水系统达到水力平衡，并实现水流量可测控，在各并联支路上设置静态平衡阀；同时，由于空调水系统为变流量系统，运行过程中各分支管路的流量随外界负荷的变化相应地改变，通过在空调机组等设备及支路上设置动态平衡阀来减少末端空调设备相互问的干扰。

2.3空调风系统超市、百货、次主力店等采用低速单风道全空气系统，空气处理设备为单风机组合式空调机组，设置于各层空调机房内。

设计说明一．工程概况：1.本项目为公共文化核心区东区-博物馆。

2.本建筑本工程是以开敞式展厅为主，局部配有商业和办公，以展示＊＊发展历程。

层高分别为:5.4m（地下一层)、7.2m（地上一层）、7。

2m（地上二层）、7。

2m（地上三层）、4.5m(空调机房层）.建筑高度：22。

20 m；总建筑面积12657.71m2，其中地上建筑面积为：11904.43m2，地下一层面积：753.28m2。

3.本建筑为多层公共建筑，建筑工程设计等级为一级，耐火等级均为一级。

4.设计内容：空调、通风、防排烟系统.二．设计依据：1.《采暖通风与空气调节设计规范》（GB 50019-2003）2.《建筑设计防火规范》（GB50016-2006）3.《民用建筑设计通则》(JGJ37-87)4.《公共建筑节能设计标准》（DBJ 14-036-2006)5.《民用建筑热工设计规范》（GB 50176-93)6.《建筑给水聚丙烯PPR管道工程技术规程》(DBJ14-BS11—2001）7.国家和地方相关规定、法规及建设单位提供的设计任务书。

三．通风、防排烟系统1.地下一层至三层的中庭、矿冶发展史展厅、钢铁仿真展厅均设机械排烟系统。

消防时排烟风机启动排烟，地上部分自然补风，平时通风由全空气空调系统承担。

2.地上内走廊可开启外窗面积大于本层防火分区面积的2％。

3.地下配电室，制冷机房设机械通风、排烟系统，排风量按每小时6次换气量计算。

平时排风风机低速通风,消防时排烟风机高速排烟。

消防时补风机连锁启动补风.4.当有火灾发生时，由烟感器的讯号送入消防中心或值班人员启动排烟区域的排烟口，同时联动排烟风机，补风机运转。

当排烟温度达到280℃时，排烟风机入口处常开排烟防火阀易熔丝熔断，发出信号使排烟机停止运转。

补风机入口处设70℃常开防火阀，平时火灾时均开启，当送风温度超过70℃时熔断。

排风机入口处设常开防火阀70℃熔断，火灾时关闭.空调风管连接风井、穿越防火分区处均设常开防火阀70℃熔断，火灾时关闭.5.卫生间内设机械排风，排风量均按每小时10次换气量计算。

第一章设计参考规范及标准 ............. 错误!未定义书签。

一、通用设计规范： ....................... 错误!未定义书签。

二、专用设计规范： ....................... 错误!未定义书签。

三、专用设计标准图集： ...................... 错误!未定义书签。

第二章设计参数 ................. 错误!未定义书签。

一、商业和公共建筑物的空调设计参数ASHRAE. ............................. 错误!未定义书签。

二、舒适空调之室内设计参数日本 ................. 错误!未定义书签。

三、新风量 ........................... 错误!未定义书签。

1、每人的新风标准ASHRA.E .......................................... 错误!未定义书签。

2、最小新风量和推荐新风量UK ................. 错误! 未定义书签。

3、各类建筑物的换气次数UK ................ 错误!未定义书签。

4、各场所每小时换气次数 ................... 错误!未定义书签。

4、每人的新风标准UK ...................... 错误!未定义书签。

5、考虑节能的基本新风量（1/s 人）（日本）. ................. 错误!未定义书签。

6、办公室环境卫生标准日本. ......................................... 错误! 未定义书签。

7、民用建筑最小新风量.................... 错误!未定义书签。

第三章空调负荷计算 ............... 错误!未定义书签。

一、不同窗面积下，冷负荷之分布% ..................................... 错误!未定义书签。

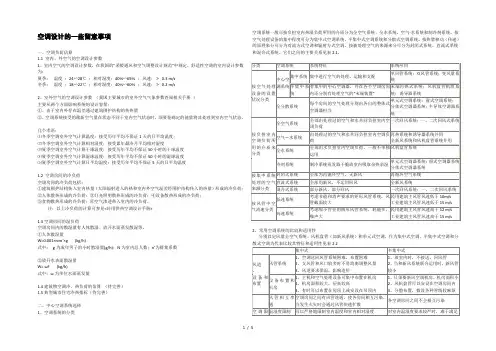

空调设计的一些留意事项一、空调负荷估算1.1 室内、外空气的空调设计参数1、室内空气的空调设计参数，在我国的“采暧通风和空气调整设计规范”中规定，舒适性空调的室内设计参数为：夏季：温度：24∽28℃；相对湿度：40%∽65% ；风速：≯0.3 m/s冬季：温度：18∽22℃；相对湿度：40%∽60% ；风速：≯0.2 m/s2、室外空气的空调设计参数（我国主要城市的室外空气气象参数查阅相关手册）主要从两个方面影响系统的设计容量：①、由于室内外存在温差通过建筑围护结构的传热量②、空调系统接受的簇新空气量在状态不同于室内空气状态时，须要花确定的能量将其处理到室内空气状态。

几个术语：⑴冬季空调室外空气计算温度：接受历年平均不保证1天的日平均温度；⑵冬季空调室外空气计算相对湿度：接受累年最冷月平均相对湿度⑶夏季空调室外空气计算干球温度：接受历年平均不保证50小时的干球温度⑷夏季空调室外空气计算湿球温度：接受历年平均不保证50小时的湿球温度⑸夏季空调室外空气计算日平均温度：接受历年平均不保证5天的日平均温度1.2 空调房间的冷负荷空调房间的冷负荷包括：①建筑围护结构传入室内热量（太阳辐射进入的热和室内外空气温差经围护结构传入的热量）形成的冷负荷；②人体散热形成的冷负荷；③灯光照明散热形成的冷负荷；④设备散热形成的冷负荷；⑤食物散热形成的冷负荷；⑥空气渗透带入室内的冷负荷。

注：以上冷负荷的计算可参见<好用供热空调设计手册>1.3空调房间的湿负荷空调房间内的散湿量有人体散湿、放开水面蒸发散湿等。

①人体散湿量W=0.001×n×n’×g(kg/h)式中：g为成年男子的小时散湿量(g/h)；N为室内总人数；n’为群集系数②放开水表面散湿量W= ωF(kg/h)式中：ω为单位水面蒸发量1.4建筑物空调冷、热负荷的估算（待完善）1.5典型城市住宅冷热指标（待完善）二、中心空调系统选择1、空调系统的分类空调系统一般可按负担室内热湿负荷所用的介质分为全空气系统、全水系统、空气-水系统和制冷剂系统。

暖通空调系统设计手册目录第一章设计参考规范及标准............................................................. 5k2O3l一、通用设计规范: ................................................................... 5P二、专用设计规范: ................................................................... 5GH三、专用设计标准图集: ............................................................... 5UUCBJ 第二章设计参数....................................................................... 6HcuTM一、商业与公共建筑物得空调设计参数ASHRAE (69)二、舒适空调之室内设计参数日本..................................................... 7E三、新风量 (89)1、每人得新风标准ASHRAE .......................................................... 83tzhp2、最小新风量与推荐新风量UK ...................................................... 9FYuHs3、各类建筑物得换气次数UK ..................................................... 9Kibv24、各场所每小时换气次数........................................................... 9E2HNo5、每人得新风标准UK ............................................................. 108gZqc6、考虑节能得基本新风量(1/s人)(日本) ............................................ 117ZvNg7、办公室环境卫生标准日本...................................................... 11iKbqO8、民用建筑最小新风量............................................................ 11GTAzQ 第三章空调负荷计算.................................................................. 15nUNpQ一、不同窗面积下,冷负荷之分布% ..................................................... 15D5Y二、负荷指标(估算)(仅供参考) ....................................................... 15N三、空调冷负荷法估算冷指标。

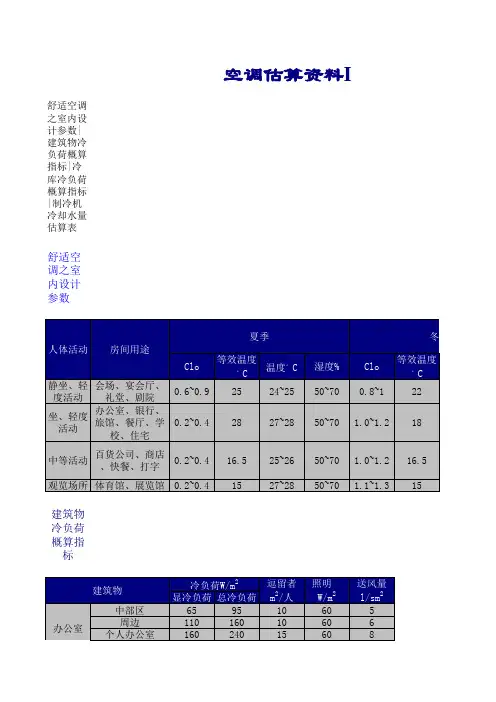

冷负荷估算资料

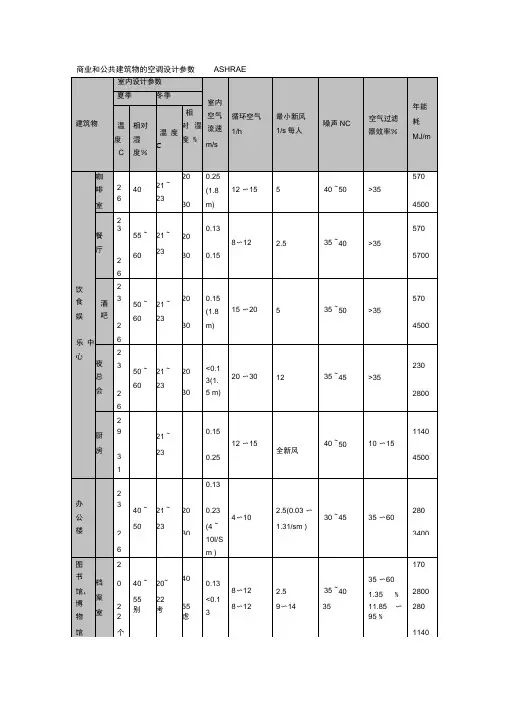

各类商业和公共建筑物的空调设计参数
各类商业和公共建筑物的空调设计参数
注：计算平均热量按：女成人发热量为男成人85%，儿童为75%计算冷负荷种类
照明灯具qE=860*单位面积容量*
房间容积
随温度高低而变化，约5W/m²/100lx
室外空气qM=860*机电设备容量和其它设备的发热量
吸取室外空气室外
空气
qo=qos+qol
qos=0.29*吸取室外的空
气量*温度差
qol=720*吸取室外的空
气量*绝对温度差
每人吸取室外空气30m³/h
吸取室外空气量=30*房间面积*人员密
度
依据空调机能力的修正系数
其它再热
负荷
送风
机
管道
电线
管
水泵
风管损失约5%
冷水管损失约1.5%
空调负荷的组成比例。

暖通空调系统设计手册目录第一章设计参考规范及标准------------------------------------------------------------------ 5一、通用设计规范：--------------------------------------------------------------------- 5二、专用设计规范：--------------------------------------------------------------------- 5三、专用设计标准图集：----------------------------------------------------------------- 5 第二章设计参数---------------------------------------------------------------------------- 6一、商业和公共建筑物的空调设计参数ASHRAE ---------------------------------------------- 6二、舒适空调之室内设计参数日本-------------------------------------------------------- 7三、新风量----------------------------------------------------------------------------- 81、每人的新风标准ASHRAE ----------------------------------------------------------- 82、最小新风量和推荐新风量UK ------------------------------------------------------- 93、各类建筑物的换气次数 UK -------------------------------------------------------- 94、各场所每小时换气次数------------------------------------------------------------ 95、每人的新风标准UK -------------------------------------------------------------- 106、考虑节能的基本新风量（1/s人）(日本) ------------------------------------------- 107、办公室环境卫生标准日本------------------------------------------------------- 118、民用建筑最小新风量------------------------------------------------------------- 11 第三章空调负荷计算----------------------------------------------------------------------- 15一、不同窗面积下，冷负荷之分布% ------------------------------------------------------- 15二、负荷指标（估算）（仅供参考）------------------------------------------------------- 15三、空调冷负荷法估算冷指标。

一、 工程概况本建筑是一栋4层高的办公楼，地点在广州市。

广州位于东经113.32°，北纬23.13°。

广州地处北亚热带，北回归线穿越北部，属北亚热带典型的海洋季风气候。

这里夏无酷暑，冬无严寒，雨量充沛．四季如春，繁花似锦。

全年平均气温20～22摄氏度，平均相对湿度77％。

市区年降雨量为1982.7毫米。

该建筑物相关资料： （1) 工程地点：广州。

（2) 建筑布置：建筑平面图及立、剖面图见电子文件。

（3）围护结构的构造：① 外墙：采用教材[1]附录6,表1序号3中的Ⅱ型，传热系数)/(9.02K m W K ⋅=； ② 内墙：180mm 砖墙，两面20mm 厚1:3水泥砂浆抹灰，传热系数)/(01.22K m W K ⋅=； ③ 楼板：钢筋混凝土楼板，水泥砂浆找平压光，传热系数)/(13.32K m W K ⋅=； ④ 窗：铝合金窗，挂浅色内窗帘； ⑤ 门：木门。

⑥屋面：采用教附录2-4，表2序号1沥青膨胀珍珠岩保温层中的Ⅱ型，传热系数)/(38.02K m W K ⋅=；（4）室内、外设计参数：空调室外设计参数查阅有关的设计规范和手册；室内设计参数如下表：（5）室内设计人数等参数① 办公室按0.2人/㎡计算人体的热湿负荷；照明负荷近似取10W/㎡；计算机等电子设备的负荷近似取10W/㎡ ② 工作时间：8:00～17:00。

（7）冷热源（不用设计，假设已经给定）：冷源为7℃～12℃的冷水；城市热网提供110℃的高温水。

二、 设计方案由于本次设计的建筑地广州，夏热冬暖，所以将采取只供冷不供热的做法。

对本建筑的办公区全部采用全空气系统，全部由处理过的空气负担室内空调冷负荷和湿负荷。

三、 负荷计算3.1底层负荷计算 3.1.1室102负荷计算由工程图可知102，112,114办公室的工况相同。

办公室尺寸如工程图为V ＝5.7m*3.6m*4.2m ，窗尺寸为S=2.4m*2.1m.广州市夏季空调室外计算干球温度为33.5℃，湿球温度为27.7℃. 办公室夏季空调室内计算干球温度为27℃，室内相对湿度≤65%。

商业及公共建筑物室内空调设计参数
1.设计负荷：商业及公共建筑物的室内空调设计需要根据建筑物的用
途和混合负荷来确定适当的设备容量。

这包括考虑到建筑物的尺寸、人员
数量、照明负载、电气设备等因素。

2.温度控制：根据建筑物的用途和需求，确定适当的室内温度范围。

一般来说，商业及公共建筑物的室内温度应保持在20-26摄氏度之间。

3.湿度控制：室内湿度的控制对于确保人体的舒适和健康非常重要。

商业及公共建筑物的室内湿度应保持在40-60%的相对湿度范围内。

4.新风换气：室内空调系统应考虑到提供足够的新风供应，以确保室
内空气的质量。

商业及公共建筑物应根据人员数量和用途确定适当的新风
换气量。

5.空气净化：商业及公共建筑物的室内空调设计应考虑到空气净化和
过滤器的安装，以去除室内空气中的颗粒物和污染物。

6.噪音控制：商业及公共建筑物的室内空调设计需要考虑到噪音控制，以确保室内环境的安静和舒适。

7.能源效率：室内空调系统应设计为高效能源使用，以降低能源消耗
和运营成本。

可以采用能源回收、智能控制系统等技术，以提高能源效率。

8.室内设备布局：商业及公共建筑物的室内空调设计应考虑到室内设
备的布局和安装位置，以确保冷气的均匀分布和人员的舒适性。

9.安全性考虑：商业及公共建筑物的室内空调设计应符合相关的安全
标准和规范，确保设备的安全性和可靠性。

以上是商业及公共建筑物室内空调设计的一些常见参数，设计师应根据具体的项目需求和要求进行综合考虑和调整。

采暖通风与空气调节设计规范GBJ19-87 第一章总则 第1.0.1条为了在采暖、通风和空气调节设计中，体现艰苦奋斗、勤俭建国精神，贯彻国家现行的有关方针政策，以便为安全生产、改善生活的劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件，特制订本规范。

第1.0.2条本规范适用于新建、扩建、改建的民用建筑和工业企业生产厂房及辅助建筑物的采暖、通风、空气调节及其制冷设计。

本规范不适用于地下建筑、有特殊用途和特殊净化与防护要求的建筑物以及临时性建筑物的设计。

第1.0.3条采暖、通风和空气调节及其制冷设计方案，应根据建筑物的用途、工艺和使用要求、室外气象条件以及能源状况等，同有关专业相配合，通过技术经济比较确定。

第1.0.4条采暖、通风和空调节及其制冷系统所用设备、构件及材料，应根据国家和建设地区现有的生产能力和材料供应状况等择优选用，尽量就地取材。

同一工程中，设备的系统列和规格型号，应尽量统一。

第1.0.5条编制设计文件时，应根据采暖、通风、空气调节和制冷装置的数量及其复杂程度，配备必要的专业技术和操作、维修人员以及相应的维修设备和检测仪表等。

第1.0.6条采暖、通风、空气调节和制冷系统，应在便于操作和观察的地点设置必要的调节、检测和计量装置。

第1.0.7条布置设备、管道及配件时，应为安装、操作和维修留有必要的位置。

对于大型设备和管道，应根据需要在建筑设计中预留安装和维修用的孔洞，并应考虑有装设起吊设施的可能。

第1.0.8条设计中，对于采暖、通风、空气调节和制冷设备及管道，当有可能伤及人体时，应采取必要的安全防护措施， 第1.0.9条位于地震区和湿陷性黄土地区的工程，布置设备和管道时，应根据需要分别采取防震和有组织排水等措施。

第1.0.10条根据本条规范进行采暖、通风和空气调节及其制冷设计时，尚应符合国家现行的有关标准、规范的规定。

第二章室内外计算参数第一节室内空气计算参数 第2.1.1条设计集中采暖时，冬季室内计算温度，应根据建筑物的作途，按下列规定采用： 一、民用建筑的主要房间，宜采用16－20°C； 二、生产厂房的工作地点： 轻作业不应低于15°C 中作业不应低于12°C 重作业不应低于10°C 注：（1）作业各类的划分，应按国家现行的《工业企业设计卫生标准》执行。

大型商场空调设计及节能方式分析随着改革开放及经济建立的开展，我国兴建了大量的商业建筑，大型百货商业的数量也与日俱增，这些大型百货多采用的中央空调系统。

早期建立的百货商场有许多存在空调冷量缺乏，能耗过大，空气品质差等情况，近年来空调设计经历增多有所完善，但还是存在整体能耗太大的情况。

1、百货商场的空调具有的特点，进展分析如下：百货商场区别于酒店建筑等不同之处在于如下：1）百货商场的空间面积一般都比拟大，为了使客户停留在琳琅满目的商品上面，百货商场一般会采取全封闭的外墙构造，即使会有外墙玻璃，也是很少面积或广告位，故维护构造和辐射热比拟小。

2）为保证照明和装饰效果，商城多采用发热较大的射灯，所以照明产生的符合较大。

3）商场人员密度大，故会产生较大的人员及新风负荷，但商场封闭式构造，会使空气品质的上下，完全决定于新风系统。

4）全年冷负荷较高，在深圳地区，根本不需要采暖，就能到达舒适性需求，甚至，冬天还需要制冷。

2、空调负荷的特点及构成2.1、早期的商场空调温湿度特点。

早期的空调设计夏季温度偏高，冬季温度偏低，商场新风量偏小，舒适度差，和国家的标准有分不开的关系，随着商业的开展，商场的舒适度，被开发商越来越关注和重视，被看做是吸引客户长时间驻留必要条件，以及港、台等境外投资商的影响，很多商场的设计温度，已经按下表选择：国家?民用建筑采暖通风与空气调节设计标准? 2021版中，考虑不同功能房间对室内热舒适的要求不同，分级给出室内计算参数，对商场的新风量，也做出了调整，所以，本工程的空调适合的设计参数是：夏季：24~26度，相对湿度40~70%,新风量选择14~17m3/h.人。

2.2、夏季空调冷负荷。

商场夏季的负荷主要包括建筑传热及日射、人体、照明、新风及设备散热等。

其中，以新风、人体和照明为主。

在节能的考虑上，可以主要考虑新风的节能。

3、空调的方式传统的百货商场，通常是以低隔断的布置，来摆设不同的商品，所以整个商场，可以看成是一个大空间的。
