第一章自测题参考答案（一）填空题l．直流电动机的电枢电动势与电枢电流的方向担豆，电磁转矩与转速的方向相同。

2．直流发电机的电枢电动势与电枢电流的方向担显，电磁转矩与转速的方向相反。

3．并励直流发电机自励建压的条件是主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻值。

4．直流发电机和直流电动机除能量转换关系不同外，还表现于发电机的电枢电动势Ea比端电压U大；而电动机的电枢电动势Ea比端电压U小。

5．电机的电磁功率是指机械功率与电功率相互转换的那一部分功率，所以电磁功率P em的表达式既可用机械量T em来表示，也可用电量E a I a来表示。

6．直流电动机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。

7．直流电动机电枢反应的定义是电枢磁动势对励磁磁动势的作用，当电刷在几何中性线上，电动机产生交磁性质的电枢反应，其结果使气隙磁场发生畸变和对主磁场起附加去磁作用，物理中性线朝电枢旋转相反方向偏移。

8．并励直流发电机的外特性曲线下降的原因有（1）随着负载的增大，电枢反应去磁作用增强，使电枢电动势E a下降；（2）负载增大，电枢绕组电阻压降I a R a增大，导致U下降；（3）当由（1）和（2）原因引起U减小，致使I f减小，磁通中减小，E a进一步下降，导致端电压U进一步下降。

（二）判断题l．一台并励直流发电机，正转能自励，反转也能自励。

（×）2．一台直流发电机，若把电枢固定不动，电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（√）3．一台并励直流电动机，若改变电源极性，则电机转向也改变。

（×）4．直流发电机正常运行时，由于主磁通既交链电枢绕组又交链励磁绕组，因此主磁通在这两个绕组中均感应电动势。

（×）5．一台接到直流电源上运行的直流电动机，换向情况是良好的。

如果改变电枢两端的极性来改变转向，换向极线圈不改接，则换向情况变坏。

考虑题与习题一P39第一章l—1 什么叫变压器?变压器的根本工作原理是什么?答：p1变压器是一种静止电气设备，它利用电磁感应原理，将某一数值的交变电压变换为同频率的另一数值的交变电压，还可以变换交变电流、阻抗等。

变压器的根本工作原理是利用电磁感应。

1—2 在电能的输送过程中为什么都采用高电压输送?答：p2，电能的输送过程中由RP2I，线路的阻抗一定时，电流愈大，功率损失也愈大，从P=UI，输送同功率的电能，电压越高电流越小，为了减少输电线路的功率损耗，节省导电材料，所以都采用高电压输送。

1—3 在电力系统中为什么变压器的总容量要远远大于发电设备的总装机容量?答：p3，从发电厂到电能用户，一般要经过4～9次的升降压，而每次的升降压都要使用大于〔至少等于〕用电量容量的变压器，所以变压器的总容量要远远大于发电设备的总装机容量。

1—4 为什么在电力系统中要求广泛采用低损耗变压器作为输、配电变压器?答：p3，传输电能过程的能量损耗中，变压器损耗约占60%，为了节约能源、要求电力系统中要广泛采用低损耗变压器作为输、配电变压器。

1—5 变压器的作用是什么?它可分为哪些类别?答：p3，作用：变换交变电压、变换交变电流、变换阻抗、产生脉冲，电气隔离等。

1—6 单相变压器由哪两部分组成?各部分的作用是什么?答：p4～5，单相变压器由铁心和绕组两部分组成。

铁心:构成变压器的磁路系统，同时又起着器身的机械骨架作用。

绕组: 是变压器的电路部分,它是变压器输入和输出电能的电气回路。

l —7 为什么工人在叠装变压器铁心时，总是设法将接缝叠得越整齐越好?答：P4，为了减小磁路的磁阻以减小铁心损耗。

l —8 从铁心构造上看为什么用卷制铁心，其性能是否优于叠片铁心?答：p4～5，卷制铁心的磁路的走向的磁阻最小，气隙也较小，铁心损耗也小，其性能优于叠片铁心。

1—9 如在变压器的一次绕组上加额定电压值的直流电压，将产生什么后果?为什么? 答：从fL X L π2=，直流电f=0，0=L X ，阻抗很小，电流将很大，变压器会烧毁。

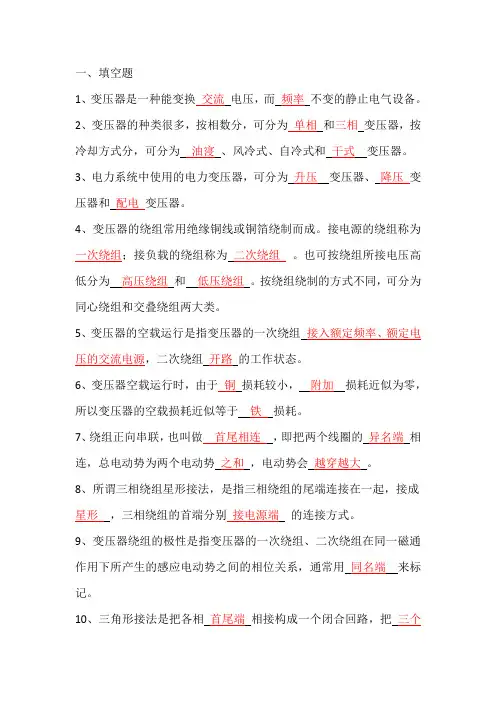

一、填空题1、变压器是一种能变换交流电压，而频率不变的静止电气设备。

2、变压器的种类很多，按相数分，可分为单相和三相变压器，按冷却方式分，可分为油寖、风冷式、自冷式和干式变压器。

3、电力系统中使用的电力变压器，可分为升压变压器、降压变压器和配电变压器。

4、变压器的绕组常用绝缘铜线或铜箔绕制而成。

接电源的绕组称为一次绕组；接负载的绕组称为二次绕组。

也可按绕组所接电压高低分为高压绕组和低压绕组。

按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类。

5、变压器的空载运行是指变压器的一次绕组接入额定频率、额定电压的交流电源，二次绕组开路的工作状态。

6、变压器空载运行时，由于铜损耗较小，附加损耗近似为零，所以变压器的空载损耗近似等于铁损耗。

7、绕组正向串联，也叫做首尾相连，即把两个线圈的异名端相连，总电动势为两个电动势之和，电动势会越穿越大。

8、所谓三相绕组星形接法，是指三相绕组的尾端连接在一起，接成星形，三相绕组的首端分别接电源端的连接方式。

9、变压器绕组的极性是指变压器的一次绕组、二次绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。

10、三角形接法是把各相首尾端相接构成一个闭合回路，把三个连接点 接到电源上去。

因首尾连接顺序不同，可分为 正序 和 负序 两种接法。

11、一台50Hz 的三相电机通以60 Hz 的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 不变 ，转速 变大 ，极数 不变 。

12、单相绕组的基波磁势是 脉振磁势 ，它可以分解成大小 相等 ，转向 相反 ，转速 相等 的两个旋转磁势。

13、有一个三相双层叠绕组，2p=4, Q=36, 支路数a=1，那么极距= 槽，每极每相槽数q= ，槽距角α= ，分布因数= ，，节距因数= ,绕组因数= 。

14、将一台三相交流电机的三相绕组串联起来，通交流电，则合成磁势为 脉振磁势 。

15、交流电机的电角度与机械角度的关系是 电角度=P*机械角度 。

第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 011φ-=, dtd Ne 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。

或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。

1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。

为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。

1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

电工电子技术试题库第五章磁路和变压器一、填空题1、磁感应强度是表示磁场内某点的磁场（）和（）的物理量。

2、变压器由（）和（）组成。

3、变压器的三变作用是变（）、变（）和变（）。

4、变压器线圈极性测定的方法有（）法和（）法。

5、变压器运行时其内部存在（）损耗和（）损耗。

6、变压器原、副边电压和原、副边线圈匝数成（）比。

7、变压器是根据（）原理制成的（）电器。

8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。

9、交流铁心线圈的磁路分为（）磁路和（）磁路。

10、在电力系统中传输电能的变压器称为（）变压器。

二、选择题1、铁磁性物质的磁导率（）。

A、μr>1 Bμr=1 C、μr<1 D、μr>>12、变压器的负载为感性负载时，随着负载的增大副边电压将（）。

A、上升B、下降C、不变D、可能上升、也可能下降3、变压器原、副边的电流和原、副边线圈匝数（）。

A、成正比B、成反比C、无关D、可能成正比，也可能成反比4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。

A、110B、440C、220D、505、Y,yn联接的三相变压器常用于低压为（）电力变压器。

A、220VB、500VC、110VD、400V6、磁场强度和磁场中某点的磁感应强度（）。

A、成正比B、成反比C、相等D、无关7、变压器的额定容量Sn表示（）。

A、输入的视在功率B、输出的视在功率C、输入的有功功率D、输出的有功功率8、交流铁心线圈的主磁通与电源电压（）。

A、成正比B、成反比C、无关D、相等9、变压器的变比K>1时,变压器为( )。

A、升压变压器B、降压变压器C、升压降压变压器D、电流互感器10、变压器副边负载增加时，变压器的铁耗（）。

A、增大B、减少C、不变D、可能增加也可能减少三、分析题1、变压器铁心起什么作用？2、试分析电力变压器实现能量传递的原理？3、在远距离输送电能的过程中为什么要采用高压输送？4、变压器有什么用途？5、变压器负载时引起副边端电压变化的原因是什么?6、一台50Hz的变压器，误将原边接在相同额定电压的直流电源上会出现什么后果？为什么?7、变压器空载运行时，原线圈加交流额定电压，这时原线圈的电阻R1很小，为什么空载电流I 0却不大?8、当变压器原边加额定电压，原线圈的匝数减少时，空载电流、铁损，副边空载时的电压变比将如何变化?9、一台变压器U1N/U2N＝220/110V，如果将副边接到220V电源上，会出现什么后果？为什么？10、一台额定频率为50Hz的变压器，能否用于25Hz的交流电路中，为什么？四、计算题1、一台单相变压器，SN=50kVA,U1N/U2N=10 kV/400V,求原、副边的额定电流I1N、I2N。

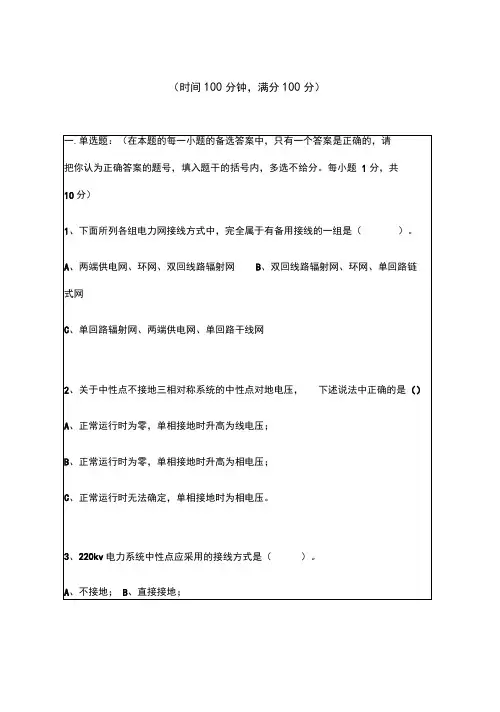

（时间100分钟，满分100分）C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是（）3、辐射形网络的潮流分布和环网的潮流分布都可调控。

（2、110kv降压变压器铭牌数据为:% = A/J 娉4% = 1，5%=10.5* ① 计算变压器的参数（归算到110KV侧）；②画出变压器的形等值电路。

（10分）3、某地方电力网的等值电路如下图，有关参数均已标于图中，求网络的初步功率分布标出其功率分点，并计算其经济功率分布。

（10分）4、联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW ,频率偏移超出才进行二次调频，当子系统A出现功率缺额200MW时，如系统A不参加一次调频，联络线的功率是否越限？（10分）5、某降压变电所装有一台容量为10MVA,电压为的变压器。

已知：最大负荷时变压器高压侧电压为114KV,归算到高压侧的变压器电压损耗为5KV;最小负荷时变压器高压侧电压为115KV,归算到高压侧的变压器电压损耗为3KV。

现要求在低压母线上实行顺调压（最大负荷时要求电压不低于线路额定电压的倍；最小负荷时要求电压不高于线路额定电压的倍），试选择变压器的分接头。

（10 分）电力系统稳态分析考试试题参考答案一.单项选择题：（每小题1分，共10分）1、A2、B3、B4、B5、B6、A7、A8、C9、B 10、B二.判断题：（每小题1分，共15分）错误的打“X”）1、V 2 V 3 X 4、X 5、V 6 X7、X 8、X9、V 10 V 11 V 12 V 13 V 14 X15、X三.简答题：（每小题5分，共25分）1、答：对电力系统的基本要求有：满足用户对供电可靠性的要求（2分）；具有良好的电能质量（2分）；电力系统运行的经济性要好（1分）。

（意思对即可得分）2、答：对调频厂的基本要求是①具有足够的调节容量；（1分）②调节速度要快；（1分）③调节过程的经济性要好（1分）。

具有调节库容的大型水电厂最适宜作为调频电厂（2分）。

1、电力系统：是完成电能的生产、输送、分配以及消费任务的电气设备构成的统一整体。

2、电力网：由完成电能输送、分配任务的设备构成的电路3、N线和PE线：N线由电力系统中性点引出的线，称为中性线，即N线；PE线又叫保护线，是为了防止发生触电事故，而将设备外露可导电部分的一点引出的线。

4、负荷：用电设备在一定时间内所消耗的功率。

5、尖峰电流：尖峰电流是持续1～2s的短时最大负荷电流。

6、冲击电流：三相短路后经过半个周期(0.01s)时的短路电流峰值，是整个短路过程中的最大的瞬时电流。

7、发热假想时间：假定一个时间，在这一时间内，导体通过恒定的稳态电流i∞所产生的热量，恰好等于实际短路电流ik在短路时间tk内所产生的热量。

这一假定的时间，就称为短路发热假想时间(热效时间)tima。

8、主回路：在工厂的供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路。

9、二次电路：用来控制、指示、监测和保护主电路及其主电路中设备运行的电路称为二次电路，也叫二次回路。

10、经济截面：从全面的经济效益考虑，即使线路的年运行费用趋于最小而又符合节约有色金属条件的导线截面，称为经济截面。

11、经济电流密度：对应于经济截面的电流密度称为经济电流密度。

12、均一电网：是指电网中任意两条线路的电阻与电抗的比值相等。

也可以说，全线的导线材料及导线截面均相等。

13、最小运行方式：指电力系统处于短路阻抗为最大，短路电流为最小的状态的一种运行方式。

14、灵敏性：保护装置对其保护范围内发生故障或不正常运行状态的反应能力。

15、可靠性：保护装置在其保护范围内发生故障时，必须可靠动作，不应拒绝动作；在不应该动作的情况下，必须不能误动作。

16、常开触点：继电器线圈不通电的初始情况下，处于打开状态的触点。

17、常闭触点：继电器线圈不通电的初始情况下，处于闭合状态的触点。

18、继电器的动作电流：继电器线圈中流过的使过流继电器动作的最小电流。

第二章2 . 1 变压器能改变交流电的电压和电流,能不能改变直流电的电压和电流?为什么?答: 变压器能改变交流电的电压和电流,但不能改变直流电的电压和电流。

因为变压器是应用电磁感应原理而工作的,只有当一次绕组接交流电源时, 一次绕组才会流过交流电流,在铁心中产生变化的磁通,从而在二次绕组中产生感应电动势;如果一次绕组接直流电源,则一次绕组流过的是直流电流, 在铁心中产生的磁通是恒定不变的,不能在二次绕组中产生感应电动势,所以变压器只能改变交流电的电压和电流,不能改变直流电的电压和电流。

2 . 2 变压器的铁心为什么要用硅钢片叠成而不用整块钢制成?答: 变压器的绕组流过交流电流时会在铁心中产生磁滞损耗和涡流损耗,统称为铁损耗。

磁滞损耗与铁磁材料的磁滞回线面积有关, 硅钢片的磁滞回线较窄, 磁滞损耗较小。

涡流损耗与铁磁材料的电阻成反比,与钢片厚度的平方成正比, 硅钢片是在电工钢中加入少量的硅而制成, 电阻率较大, 用硅钢片叠成的铁心, 铁损耗较小,所以变压器的铁心要用硅钢片叠成而不用整块钢制成。

2 .3 一台变压器额定电压为220 /110 V ,若把二次绕组( 110 V )接在220 V交流电源上,主磁通和励磁电流将如何变化?答:若忽略变压器绕组漏阻抗压降,则绕组的端电压与感应电动势相等。

正常工作时铁心磁路处于饱和状态。

若把额定电压为110 V的二次绕组接在220 V交流电源上, 二次绕组感应电动势将增大一倍, 感应电动势与铁心磁通成正比,所以铁心磁通也将增大一倍,由于铁心磁路处于饱和状态, 励磁电流将不只是增大一倍,而将增大许多倍。

2 . 4 一台变压器一次绕组额定电压为220 V ,不小心把一次绕组接在220 V的直流电源上,会出现什么情况?答: 若把额定电压为交流220 V 的变压器一次绕组接在220 V 直流电源上时, 铁心中产生的磁通将是恒定不变的,不会在一次绕组中产生感应电动势, 一次绕组电流11R UI =,由于绕组电阻1R 比较小,则一次绕组电流会很大,大大超过其额定电流,很快会将变压器烧坏。

电力系统分析课后习题解答第1章 绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。

用电设备的额定电压和电网的额定电压相等。

发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。

变压器一次绕组的额定电压等于电网的额定电压。

当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。

变压器二次绕组的额定电压一般比同级电网的额定电压高10％。

当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。

%1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。

因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。

当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。

1-3答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。

1-4 解：（1）G ：；T-1：242kV ；T-2：220kV/121kV ，220kV/；T-3：110kV/11kV ； T-4：35kV/；T-5：，（长线路） （短线路）（2）T-1工作于+5%抽头：实际变比为242×（1+5%）=，即K T-1==；T-2工作于主抽头：实际变比为K T-2(1-2)=220/121=；K T-2(1-3)=220/=； )K T-2(2-3)=121/=；T-3工作于%抽头：实际变比为K T-3=110×%)/11=； T-4工作于-5%抽头：实际变比为K T-4=35×(1-5%)/=； T-5工作于主抽头：实际变比为K T-5=(3+3×5%)=。

1-5解：由已知条件，可得日总耗电量为MW 204027041204902804100280450270=⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯=d W则日平均负荷为MW 8524204024===d av W P 负荷率为708.012085max m ===P P k av ；最小负荷系数为417.012050max min ===P P a 1-6·解：系统年持续负荷曲线如图所示。

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

（1）仪表的准确度不应低于0.5级。

（2）电压表的引线截面市1.5mm2。

（3）对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线（夹）、温（湿）度计、接地线、放电棒、万用表、电源线（带剩余电流动作保护器）、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

电气二次考试题（Ⅱ）一、填空题（共10题，每题2分，共计20分）1、微机保护运行程序软件一般可分为三个部分，其中之一的主程序包括初始化、（）、自检及打印报告。

（振荡闭锁）2、微机变压器保护装置所用的电流互感器宜采用（）形接线，其相位补偿和电流补偿系数由（）实现。

（星接线，软件）3、假设一台Y/△-11组别的变压器变比为1，其阻抗忽略不计，当△侧出口发生BC两相短路时，短路电流为Id，则Y侧C相短路电流的大小（2/1.732*Id),A相和B相电流大小为（）。

（相等（1/1.732*Id)）4、技术监督工作应贯穿电力工业的全过程，在发、输、配电工程设计、（）、设备选型、（）、调试、运行维护等阶段实施继电保护技术监督。

（初设审查；安装）5、我厂II期直流系统分屏上的绝缘监察装置在修改定值时，需将运行方式由（）更改为（）。

（从机方式，主机方式）6、在同一小接地电流系统中，所有出险均装设两相不完全星形接线的电流保护，电流互感器都装在同名两相上，在发生不同线路两点接地短路时，只切除一条线路的几率为（）。

（2/3）7、发电机与电网同步的条件主要是指相序一致，相位一致，频率相同，( ) 。

(电压相等)8、我厂厂用电快切装置有装置切换完毕闭锁、保护闭锁、后备失电闭锁、装置异常闭锁、―――――――、开位异常闭锁几种闭锁逻辑。

（PT断线闭锁）9、电力系统发生A相金属性接地短路时，故障点的零序电压与A相电压相位相差（）。

（180。

）10、我厂发变组保护中LPSO中主要实现（）保护，发电机（）保护。

（阻抗，失步）二、选择题（共10题，每题2分，共计20分）1、在微机保护中，掉电会丢失数据的主存储器是（b ）。

a、ROM b、RAM c、EPROM2、汽轮发电机完全失磁后，将出现（a ）。

a、发电机有功功率基本不变，吸收无功功率，定子电流增加b、发电机无功功率基本不变，有功功率，定子电流减少c、发电机有功功率基本不变，定子电压升高，但定子电流减少3、出口继电器线圈的正电源侧发生一点接地时引起动作与以下一些因素有关（a ）。

第1章绪论思考题与习题的解答1-1 什么是故障、异常运行方式和事故？它们之间有何不同？又有何联系？答：电力系统运行中，电气元件发生短路、断线时的状态均视为故障状态，电气元件超出正常允许工作范围；但没有发生故障运行，属于异常运行方式既不正常工作状态；当电力系统发生故障和不正常运行方式时，若不及时处理或处理不当，则将引发系统事故，事故是指系统整体或部分的工作遭到破坏，并造成对用户少供电或电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。

故障和异常运行方式不可以避免，而事故是可以避免发生。

1-2常见故障有哪些类型？故障后果表现在哪些方面？答：常见故障是各种类型短路，包括相间短路和接地短路。

此外，输电线路断线，旋转电机、变压器同一相绕组匝间短路等，以及由上述几种故障组合成复杂的故障。

故障后果使故障设备损坏或烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或缩短使用寿命；造成系统中部分地区电压值大幅度下降，破坏电能用户正常工作影响产品质量；破坏电力系统中各发电厂之间并联运行稳定性，使系统发生振荡，从而使事故扩大，甚至是整个电力系统瓦解。

1-3什么是主保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？答：一般把反映被保护元件严重故障，快速动作与跳闸的保护装置称为主保护，而把在主保护系统失效时备用的保护称为后备保护。

例如：线路的高频保护，变压器的差动保护等。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的故称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用，同时它实现简单、经济，因此要优先采用，只有在远后备保护不能满足要求时才考虑采用近后备保护。

辅助保护是为了补充主保护和后备保护的不足而增设的简单保护，如用电流速断保护来加速切除故障或消除方向元件的死区。

1-4 继电保护装置的任务及其基本要求是什么？答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件使其免受破坏保证其它无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其它自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。

电力系统概念汇总CHAPTER11、什么是电力系统？什么是电力网？他们都由那些设备组成？电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。

组成：电力系统是由发电机、变压器、线路、负荷等4类设备组成的有机整体。

其组成按照功能分3个层次：电力网络：升压变压器+输电线路+降压变压器+配电线路电力系统：发电机+电力网络+用电设备（用电负荷）动力系统：电力系统+发电厂动力部分（一次能源转换设备）2、电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？I）电力线路的额定电压和系统的额定电压相等；II）发电机的额定电压与系统的额定电压为同一级别时，其额定电压规定比系统的额定电压高5%；III）变压器接受功率一侧的绕组为一次绕组(相当于受电设备)，输出功率一侧的绕组为二次绕组(相当于供电设备)；IV）变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。

V）变压器二次绕组的额定电压规定比系统的额定电压高10%，如果变压器的短路电压小于7%、或直接(包括通过短距离线路)与用户联接时，则规定比系统的额定电压高5%。

3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？变压器分接头：①为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头———分接头，相应绕组的中心抽头称之为主抽头。

②变压器绕组额定电压，指主轴头对应的绕组额定电压。

③分接头位置用“%”示出，表示抽头偏离主抽头的额定电压％④分接头的设置：双绕组变压器——分接头设在高压侧三绕组变压器——分接头分别设在高压侧和中压侧⑤分接头调节方式与个数:个数为奇数（含主抽头）变压器变比A) 额定变比：kN=高压侧额定电压 / 低压侧额定电压B) 运行变比：k =高压侧分接头电压/ 低压侧额定电压C) 标么变比：k*= k / kN (or ：k*= k / kB——见2.6节)4、电能生产的主要特点是什么？对电力系统运行有哪些基本要求？特点：同时性，瞬时性，与日常生活联系的密切性基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。

教学设计/实验实训项目实施方案从式中可以看出，变压器在变换电压的同时也变换了电流，一次、二次线圈的电流跟线圈的匝数成反比。

3阻抗变换在电子技术中，为了使负载获得最大功率，常用变压器来变换阻抗，实现负载阻抗等于电源内阻抗（阻抗匹配）。

221Z n Z =负载阻抗通过变压器接电源时，相当于把阻抗提高为原值的n2倍。

可见，变压器也有变换阻抗的作用。

那么只要使等效阻抗 等于电源内阻抗，就实现了阻抗匹配。

（四）变压器的隔离应用1、变压器用于隔离交流电源与整流器2、变压器用于两级放大器之间的隔离3、变压器用于隔离高压电流和电压表 四：任务分析1、任务：在如下图所示电路中，试求i 1和i 2。

2、引导电路中理想变压器电量的计算方法⑴ 根据变压器工作原理及图中数据找出1u 和2u 及 1i 和2i 两组电量的关系； ⑵ 根据之前学习的直流电路分析方法列出方程组；⑶ 解方程组，得出结果。

五：任务实施利用变压器的变比原理及之流电路分析方法进行计算 解：解 根据理想变压器的变比原理可知2121212i i u u ==一、保健食品备案产品剂型（或食品形态）及主要生产工艺如下：（一）片剂：粉碎、过筛、混合、制粒、干燥、压片、包衣、包装等。

（二）硬胶囊：粉碎、过筛、混合、制粒、干燥、装囊、包装等。

（三）软胶囊：混合、均质、过滤、压丸、干燥、包装等。

（四）口服溶液：混合、溶解、配制、过滤、灌装、包装等（涉及灭菌的，应填报具体灭菌方法及工艺参数，如湿热灭菌、热压灭菌、流通蒸汽灭菌等）。

（五）颗粒剂：粉碎、过筛、混合、制粒、干燥、包装等。

（六）凝胶糖果：溶胶、化糖、熬煮、混合、调配、过滤、充气、成型、干燥、拌砂、包衣、抛光、涂挂、包装等。

（七）粉剂：粉碎、过筛、混合、分装、包装等。

经预混、包埋、微囊化等前处理的原料，应以预混（**、**、**）、包埋（**、**、**）、微囊化（**、**、**）等形式在生产工艺中标注经预混、包埋、微囊化等前处理的原料名称。

第六章电力变压器保护6．1判断题6．1．1变压器的差动是变压器的主保护，他们的作用不能完全替代。

（）答：对6．1．2变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。

所以，差动保护可以取代瓦斯保护。

（）答：错6．1．3瓦斯保护能反应变压器油箱内的任何故障，差动保护却不能，因此差动保护不能代替瓦斯保护。

（）答：对6．1．4当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和纵差保护均动作跳闸。

（）答：错6．1．5对三绕组变压器的差动保护各侧电流互感器的选择，应安各侧的实际容量来选择电流互感器的变比。

（）答：错6．1．6双绕组变压器差动保护的正确接线，应该是正常及外部故障时，高、低压侧二次电流相位相同，流入差动继电器差动线圈的电流为变压器高、低压侧二次电流之相量和。

（）答：错6．1．7变压器各侧电流互感器型号不同，变流器变比和计算值不同，变压器调压分接头不同，所以在变压器差动保护中会产生暂态不平衡电流。

（）答：错6．1．8相对于变压器的容量来说，大容量的变压器的励次涌流大于小容量变压器的励次涌流。

（）答：错6．1．9变压器励次涌流含有大量的高次谐波分量，并以二次谐波为主。

（）答：对6．1．10变压器采用比率制动式差动继电器主要是为了躲励次涌流和提高灵敏度。

（）答:错6．1．11从频域角度分析，波形对称原理差动继电器判据的动作条件，输入电流中的偶次谐波为制动量，相应基波及奇次谐波为动作量，因此躲励次涌流的特性比二次谐波制动的特性好。

（）答：对6．1．12谐波制动的变压器保护中设置差动速断元件的主要原因是为了提高差动保护的动作速度。

（）答：错6．1．13主接线为内桥或者3/2接线的电站，为了简化二次回路，可将高压侧两断路器的电流互感器二次并联后接入变压器比率制动式差动保护。

（）答：错6．1．14Ynd11电源变压器的YN绕组发生单相接地短路时，两侧电流相位相同。

（）答：错6．1．15在变压器差动保护范围以外改变一次电路的相序时，变压器差动保护用的电流互感器的二次接线也应随着做相应的变动。
