大流量潜水轴流泵介绍

潜水轴流泵的主要原理介绍潜水轴流泵是一种将液体从低位抽移到高位的水泵。

它的设计原理是将电机与轴向流动式离心泵组合在一起，可以在液流水平时达到高效率和低噪音的抽水效果。

本文将会从轴流泵的原理、潜水轴流泵的优势和不足、工作原理等方面进行详细介绍。

轴流泵的原理轴流泵是一种工作原理类似于风扇的机械设备，利用叶轮和旋转装置使液体流动。

轴流泵的液体流向平行于轴心线，因此被称为轴向流动泵或轴流泵。

液体进入轴流泵之后，被推向中央的旋转叶轮，叶轮则将液体旋转并向出口推进。

轴流泵以其高效和低噪音的特点广泛应用于市政水利、港口码头、农业灌溉等领域。

潜水轴流泵的优势和不足潜水轴流泵在深度较大的井中工作，其接口部分通常安装在井眼密封器内。

由于其位置在水下，因此运行过程中可以直接将泵的出水口与输送管道相连。

这种设计保证了泵的工作效率和可靠性，无需考虑高空运作和密封问题。

然而，潜水轴流泵面对的最大问题是泵壳中的水压，尤其在泵的轴承、轴封、叶轮和电机上长时间的水压会对其造成不同程度的泄漏和损伤。

工作原理潜水轴流泵的工作原理和轴流泵相同，它是通过旋转叶轮产生压力差来加速和推动液体流动的。

潜水轴流泵中一般采用叶轮离心式设计，叶轮上装有曲面叶片，液体经叶轮旋转后，能够产生离心力，将液体推到出水口。

潜水轴流泵一般都是由一个电动机和泵浦组成的。

电机安装在泵体的上部，连接轴向流动式离心泵浦。

这种水泵安装在井中时，比较方便，可以将电机和泵浦一起安装在一根管子上。

同时，由于潜水轴流泵安装在水中，因此它几乎没有噪音和振动。

在潜水泵浦的电机和泵体之间，还有一个密封圈，可有效地防止井水进入电机内部，导致电路故障或停机。

总结潜水轴流泵是一种通过电机驱动的轴流泵，可以将液体从低位抽移到高位。

它的优点是安装简单、噪音小、振动小、支持高效率抽水等。

然而，它也存在着一些问题，例如长时间的水压可能会对其造成泄漏和损坏，以及更换维护复杂等问题。

在实际的工程应用中，需要针对不同的需求和场景进行仔细选择和设计。

用以通常20米的叶两种的安流泵功率的轴适用厂大其正和负速旋一排轴流泵叶轮以消除液体的常是单级式，米以下。

轴流叶轮安装位置种结构。

大型安装角可使泵泵属于动力式率特性曲线在轴功率最大，用于低扬程、大型循环水泵设将此机翼正、负压力的如果流体不负压，即翼面如果将机翼旋转时，翼面排造成了液体轮装有2～7个的旋转运动，使少数制成双流泵一般为立置高出水面时型轴流泵的使泵在不同工况式泵中比转数在小流量区较因此泵在启动大流量的场泵。

扬程较高翼悬挂在流体的大小与翼形不动，而机翼面（机翼上面翼形的桨叶固面（螺旋桨下侧体(或气体）的轴个叶片，在圆使之变为轴向双级式。

流量立式，叶轮浸时，需要用真空用工况（主要况下保持在高数最高的一种较陡，故应避免动前必须先打合，如灌溉、高的轴流泵（体中，流体以形及迎角(翼背以相等速度在面）为负翼背定在转轴上侧）因负压而的流动。

这就轴流泵管形泵壳内旋向运动，并把范围很大，为浸没在水下面空泵排气引水要指流量）在效率区运行，比转数为免在这一不稳打开排出管路、排涝、船坞必要时制成双一定的速度流背与液流方向在流体中运动为正压。

在此，形成螺旋桨而有吸流作用就是轴流泵的泵简介旋转。

叶轮上把旋转运动的为180～360面，也有卧式水启动。

轴流在运行中常需。

小型泵的叶500～1600稳定的小流量路上的阀，以坞排水、运河双级）可供浅流过时，翼面向之倾角）以动时，则翼背此压力作用下桨，并使之不用，翼背因正的工作原理。

上部的泵壳上的动能转变为0万立方米/时式或斜式轴流泵流泵的叶片分需要作较大的叶片安装角一0。

泵的流量量区运行。

轴以减小启动功河船闸的水位浅水船舶的喷面发生负压，及流体速度背和翼面受到下机翼将获得不能沿轴向移正压而有排流 上装有固定导为压力能。

轴时；扬程一般泵。

小型轴流分固定式和可的变动，调节一般是固定的量-扬程、流量轴流泵在零流功率。

轴流泵位调节，或用喷水推进之用翼背发生正的大小有关。

到与前相同的得升力。

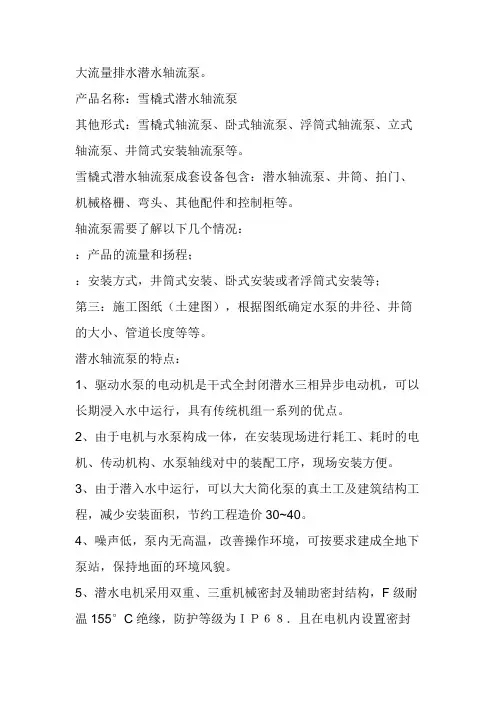

大流量排水潜水轴流泵。

产品名称：雪橇式潜水轴流泵其他形式：雪橇式轴流泵、卧式轴流泵、浮筒式轴流泵、立式轴流泵、井筒式安装轴流泵等。

雪橇式潜水轴流泵成套设备包含：潜水轴流泵、井筒、拍门、机械格栅、弯头、其他配件和控制柜等。

轴流泵需要了解以下几个情况：：产品的流量和扬程；：安装方式，井筒式安装、卧式安装或者浮筒式安装等；第三：施工图纸（土建图），根据图纸确定水泵的井径、井筒的大小、管道长度等等。

潜水轴流泵的特点：1、驱动水泵的电动机是干式全封闭潜水三相异步电动机，可以长期浸入水中运行，具有传统机组一系列的优点。

2、由于电机与水泵构成一体，在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便。

3、由于潜入水中运行，可以大大简化泵的真土工及建筑结构工程，减少安装面积，节约工程造价30~40。

4、噪声低，泵内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。

5、潜水电机采用双重、三重机械密封及辅助密封结构，F级耐温155°C绝缘，防护等级为ＩＰ６８．且在电机内设置密封泄露、绕组和轴承温升检测装置。

检测信号集中反馈于电控柜的监视器内，操作方便，易于实现自动控制及远传控制，运行安全可靠，运载水质和环境适应广、叶片可调、工况范围大。

潜水轴流泵的选型主要是考虑现场情况需要来确定，水泵的流量和扬程的准确性不仅关系到整个施工的造价和，还关系到泵建造好之后是否能正常使用的问题，如果选型不正确，会影响整个环节。

所以选型很主要。

二、设备选型：1、现场尺寸：解决方法：提供图纸或现场勘查。

2、安装形式：解决方法：现场勘查或指导。

（安装形式主要分为立式安装、井筒式安装、卧式安装、雪橇式安装等等概念轴流泵靠旋转叶轮的叶片对液体产生的作用力使液体沿轴线方向输送的泵，有立式、卧式、斜式及贯流式数种。

轴流泵是叶片式泵的一种。

它输送液体不像离心泵那样沿径向流动，而是沿泵轴方向流动，所以称为轴流泵。

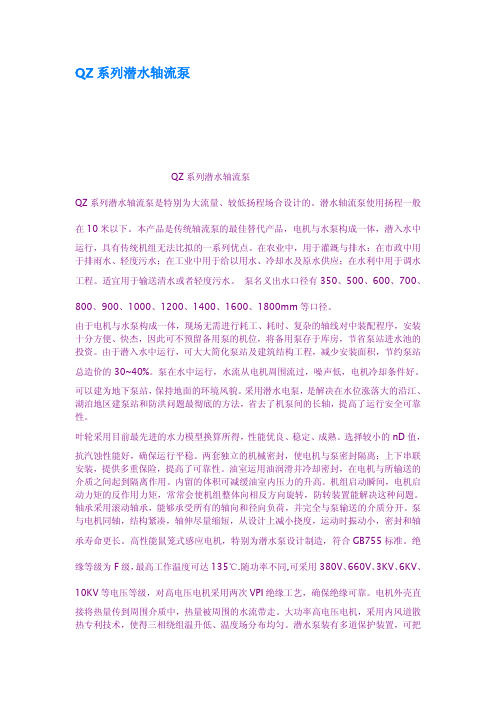

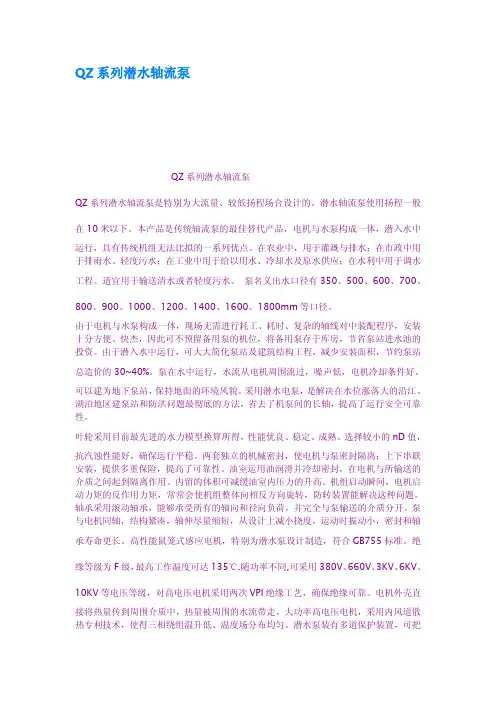

QZ系列潜水轴流泵QZ系列潜水轴流泵QZ系列潜水轴流泵是特别为大流量、较低扬程场合设计的。

潜水轴流泵使用扬程一般在10米以下。

本产品是传统轴流泵的最佳替代产品，电机与水泵构成一体，潜入水中运行，具有传统机组无法比拟的一系列优点。

在农业中，用于灌溉与排水：在市政中用于排雨水、轻度污水；在工业中用于给以用水、冷却水及原水供应；在水利中用于调水工程。

适宜用于输送清水或者轻度污水。

泵名义出水口径有350、500、600、700、800、900、1000、1200、1400、1600、1800mm等口径。

由于电机与水泵构成一体，现场无需进行耗工、耗时、复杂的轴线对中装配程序，安装十分方便、快杰，因此可不预留备用泵的机位，将备用泵存于库房，节省泵站进水池的投资。

由于潜入水中运行，可大大简化泵站及建筑结构工程，减少安装面积，节约泵站总造价的30~40%。

泵在水中运行，水流从电机周围流过，噪声低，电机冷却条件好。

可以建为地下泵站，保持地面的环境风貌。

采用潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题最彻底的方法，省去了机泵间的长轴，提高了运行安全可靠性。

叶轮采用目前最先进的水力模型换算所得，性能优良、稳定、成熟。

选择较小的nD值，抗汽蚀性能好，确保运行平稳。

两套独立的机械密封，使电机与泵密封隔离；上下串联安装，提供多重保险，提高了可靠性。

油室运用油润滑并冷却密封，在电机与所输送的介质之间起到隔离作用。

内留的体积可减缓油室内压力的升高。

机组启动瞬间，电机启动力矩的反作用力矩，常常会使机组整体向相反方向旋转，防转装置能解决这种问题。

轴承采用滚动轴承，能够承受所有的轴向和径向负荷，并完全与泵输送的介质分开。

泵与电机同轴，结构紧凑，轴伸尽量缩短，从设计上减小挠度，运动时振动小，密封和轴承寿命更长。

高性能鼠笼式感应电机，特别为潜水泵设计制造，符合GB755标准。

绝缘等级为F级，最高工作温度可达135℃.随功率不同,可采用380V、660V、3KV、6KV、10KV等电压等级，对高电压电机采用两次VPI绝缘工艺，确保绝缘可靠。

大流量潜水轴流泵
大流量潜水轴流泵主要用于机电排灌，大河之间的调水，城市环境景观循环用水，防洪排涝或排灌结合的低扬程大流量取水工程。

一、大流量潜水轴流泵技术特点：
1. 湿定子结构，绕组无需密封：
湿定子绕组结构的线圈是利用多层共熔共挤绕组线技术，制造的耐水绕组线，不怕水浸，不存在由于密封漏水而引起的绝缘问题。

大大高
于现有的干式定子潜水电泵。

2. 结构紧凑尺寸缩短：
尺寸小，结构紧凑，与传统干式潜水轴流泵比，轴向尺寸缩短近一半。

重量轻，金属消耗量节约百分之40，能够实现快速自藕安装。

可
以派生出大量适合于工程运用的安装方式，如立式、卧式和斜式等，简
化泵站结构。

3. 装置效率明显提高：
水流贯穿而过，减少拐弯和异形管的影响，流速分布均匀，流态平顺，局部损失很小，装置效率得以明显提高。

4. 噪声特低，散热条件好，噪声低，对环境影响小。

5. 运行管理方便，便于自动控制。

基础开挖量小，建设工期短。

二、大流量潜水轴流泵优点：
1. 稳定性好
2. 冷至充分，使用性高
3. 主轴不受扭矩，故障少
4. 叶片两端固定，强度高
5. 叶片无间隙，抗汽蚀性能好
三、性能参数：
大流量潜水轴流泵是水泵叶轮安装在电机的转子内腔，与转子形成一个整体，转子相当于水泵的叶轮外壳，使电机的无效部分变成工作部分，工作时水流从转子内腔流过，结构紧凑、安装方便、噪声低、散热好等优点。

潜水轴流泵工作原理
潜水轴流泵是一种特殊类型的轴流泵，它可以在液体中直接进行工作。

其工作原理如下：
1. 泵体结构：潜水轴流泵由电机、轴封、轴承和泵体组成。

电机和轴封通常位于上部，而轴承和叶轮位于下部。

2. 电机驱动：电机通过电缆与电源相连，将电能转化为机械能，驱动泵体内部的叶轮旋转。

3. 轴封保护：泵体上部的轴封起到密封作用，防止液体进入电机内部，保护电机免受液体腐蚀。

4. 叶轮工作：电机转动后，轴上的叶轮也开始旋转。

叶轮的形状与一般轴流泵的叶片形状类似，通常为弯曲或直角形状。

5. 液体进出：叶轮旋转时，它会将周围液体吸入叶轮，并通过轴心线方向的中心孔排出。

因此，泵体的上部和下部都设置有进出液体的口。

6. 轴承支撑：轴承位于泵体的下部，支撑叶轮和泵体的重量。

它具有耐磨性和耐腐蚀性，以确保叶轮的顺畅旋转。

7. 泵体结构：潜水轴流泵通常采用不锈钢或铸铁材质制成，以确保其耐腐蚀性和耐用性。

总体来说，潜水轴流泵通过电机驱动叶轮旋转，并利用轴流原
理将液体从一侧吸入并从另一侧排出。

它适用于需要大流量和低扬程的场合，如提水站、排水系统和农田灌溉等。

大流量浮筒式潜水轴流泵
大流量浮筒式潜水轴流泵主要分为350QZB、500QZB、600QZB、700QZB、800QZB、900QZB、1000QZB、1200QZB等规格。

大流量浮筒式潜水轴流泵产品用途：
（1）河道抽水：抗洪抢险排水、工程施工供水、自来水厂水源点取水。

（2）矿坑排水：大型露天矿坑渗水、雨水排放等使用。

大流量浮筒式潜水轴流泵产品优势特征：
（1）浮筒式潜水轴流泵随水位波动变化自动调整位置，通过钢丝或者尼龙绳等牵拉，泵组可上下，左右等在一定空间范围内浮动。

可良
好的适应涨落潮等水位变化。

（2）不接触水底泥沙：水体含砂对机组影响较大，特别是在大流量情况下，与泥沙层较近情况下会出现反沙情况，采用浮筒式潜水轴流
泵可以很好的解决这一问题。

大流量浮筒式潜水轴流泵成套配置：
（1）浮筒：碳钢、不锈钢材质可选。

（2）电缆：防水动力电缆。

（3）连接托架：碳钢、不锈钢可选。

（4）连接出口软管：6kg、10kg、16kg、25kg不同承压，不锈钢304/316等材质法兰。

（5）钢管：法兰连接不锈钢扬水管、碳钢管。

（6）控制系统：自耦减压、软启动、变频启动控制柜。

潜水泵及相关结构说明1、潜水泵结构说明（1）叶轮a、叶轮叶片采用304不锈钢，表面打磨光滑，轮毂采用铸钢ZG310-570。

叶轮和轴连接采用内部锁定装置以将叶轮可靠地固定在泵轴上，并采用保护帽进行密封，防止叶轮和轴在正转或反转时发生松动。

b、叶轮的设计和制造保证有足够的强度，能承受任何可能产生的作用在叶轮上的最大水压力和离心力。

在水泵工作年限内不产生任何裂纹和断裂或有害变形。

c、叶轮装配的所有螺栓和销子，采用304不锈钢并保证不会由于振动和运行中的其它原因而出现松动。

叶轮加工完成后，应进行动平衡试验。

（2）叶轮室叶轮室材质采用ZG270-500。

叶轮室的设计和制造保证有足够的刚度，直径精度，粗糙度、跳动标准规定，内壁为球面，采用分半结构。

叶轮外圆与叶轮室的间隙应均匀，直径的最大间隙不大于2mm。

（3）导叶体导叶体材质为球墨铸铁QT500-7。

保证所采用的导叶体经过运行或试验证明其水力性能优良；导叶体的设计和制造保证有足够的刚度，能抑制水泵运行中的振动，并能承受任何工况下水导轴承传来的荷载；导叶体过流表面的粗糙度，导叶体法兰止口与轴承内孔轴线的同轴度，导叶体入口节距偏差，导叶体入口内外圆直径偏差应满足相关规范要求。

（4）轴泵轴采用优质不锈钢（30Cr13）整体锻造，锻件作无损探伤检查。

泵轴具有足够的刚度和强度，能承受在任何工况条件可能产生的作用在泵轴上的扭矩、轴向力和径向力。

在可能发生的飞逸转速时无有害的振动和摆动。

（5）轴承轴承应采用优质进口轴承（瑞典SKF），其精度等级为E级，并保证其运行寿命不低于20000小时，轴承润滑采用既有防水性能又有耐高温性能的油脂润滑。

设计的轴承必须能够承受所有轴向和径向负荷，在最大飞逸转速下不产生有害变形。

（6）密封件a、轴密封轴密封采用水中、油室中和电机端三道机械密封，密封件为进口博格曼品牌。

b、电缆出线密封电机应设有独立的电缆接线盒，能够很容易将动力电缆线从电机上分隔开，并可避免任何外部杂质进入电机。

QZB系列潜水轴流泵详细信息：专利 Patent No：ZL200820143413.5甘泉QZB系列潜水轴流泵是传统的水泵电动机组的更新换代产品，驱动水泵的电动机是干式全封闭潜水三相异步电动机，该型潜水电泵可长期浸入水中运行。

具有传统机组一系列无可比拟的优点。

（1）由于电机与水泵构成一体，现场安装方便、快捷，同传统机组相比可节约95%安装时间。

（2）由于电机潜入水中运行，电机冷却条件好，泵站内无高温，噪音低，可建成地下泵站，保持地面环境风貌，大大简化泵站的土工及建筑结构工程，减少安装面积，节约工程造价30-40%（3）潜水电机采用双重、三重机械密封及辅助密封结构，F级耐温155℃绝缘，防护等级为IP68。

且在电机内设置密封泄露、绕组和轴承温升检测装置。

（4）检测信号集中反馈于电控柜的监控器内，操作方便，易于实现自动控制及远传控制。

一、技术参数：名义口径：350-1600毫米扬程：1.5-20米流量：500-45000立方/小时功率：22-800千瓦电压：380伏、6千伏、10千伏二、使用条件：QZB潜水电泵可广泛用于工矿船、城市给排水、农田排灌、电站给排水之用。

QZB轴流潜水电泵用于低扬程、大流量场合，输送介质为原水或轻度污水，其高输送液体温度为50℃，输送介质的PH值为4—10，输送的介质容积比在2%以下，介质的密度小于1.2×103kg/m3三、材质选择：铸铁、不锈钢等。

四、结构说明：QZB型潜水轴流泵，泵段由进水喇叭口，叶轮件，叶轮外壳和导叶体四大零件组成。

潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备一切潜水运行的安全可靠性能。

五、型号说明：（国家标准型号）安装型式代号，TW为弯管井筒式结构型式代号，G为贯流式泵段水力模型为新系列设计，无*者为原设计泵的比转数代号，比转数700除以10半可调叶片轴流潜水泵出口名义直径500mmQZB系列高压轴流泵详细信息：甘泉QZB系列潜水轴流泵是传统的水泵电动机组的更新换代产品，驱动水泵的电动机是干式全封闭潜水三相异步电动机，该型潜水电泵可长期浸入水中运行。

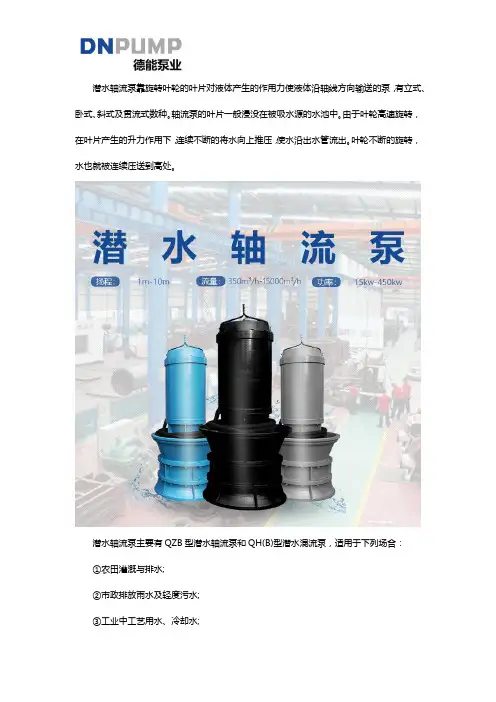

潜水轴流泵靠旋转叶轮的叶片对液体产生的作用力使液体沿轴线方向输送的泵，有立式、卧式、斜式及贯流式数种。

轴流泵的叶片一般浸没在被吸水源的水池中。

由于叶轮高速旋转，在叶片产生的升力作用下，连续不断的将水向上推压，使水沿出水管流出。

叶轮不断的旋转，水也就被连续压送到高处。

潜水轴流泵主要有QZB型潜水轴流泵和QH(B)型潜水混流泵，适用于下列场合：①农田灌溉与排水;②市政排放雨水及轻度污水;③工业中工艺用水、冷却水;④水利中调水工程。

使用于城市给水、引水工程、城市污水排水系统、污水处理工程、热电站循环水、船坞给排水、水利工程、排涝灌溉、水产养殖等。

结构说明QZB型潜水轴流泵，泵段由进水喇叭口，叶轮部件，叶轮外壳和导叶体四大零件组成。

潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备一切潜水运行的安全可靠性能。

对密封渗漏、线圈和轴承温升均有监测、报警和保护装置，不影响电机正常运转的早期渗漏(只报警)。

当线圈温度超过135℃、轴承温度超过90℃时，采用断电保护，所有保护器由一个潜水泵专用保护器进行监控，以保证潜水泵安全使用。

维护和保养基本方法：(1)检查污水泵管路及结合处有无松动现象。

用手转动污水泵，试看污水泵是否灵活。

(2)向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。

(3)拧下污水泵泵体的引水螺塞，灌注引水(或引浆)。

(4)关好出水管路的闸阀和出口压力表及进口真空表。

(5)点动电机，试看电机转向是否正确。

(6)开动电机，当污水泵正常运转后，打开出口压力表和进口真空泵视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷。

使用注意事项1、试运行时，应检查链接部位，保证各连接部位无松动现象。

2、电器、仪表工作正常，;油路、气路、水路各系统管道不得有渗漏;压力、液压正常。

3、经常检查进水口附近是否有漂浮物，防止进水口发生堵塞。
