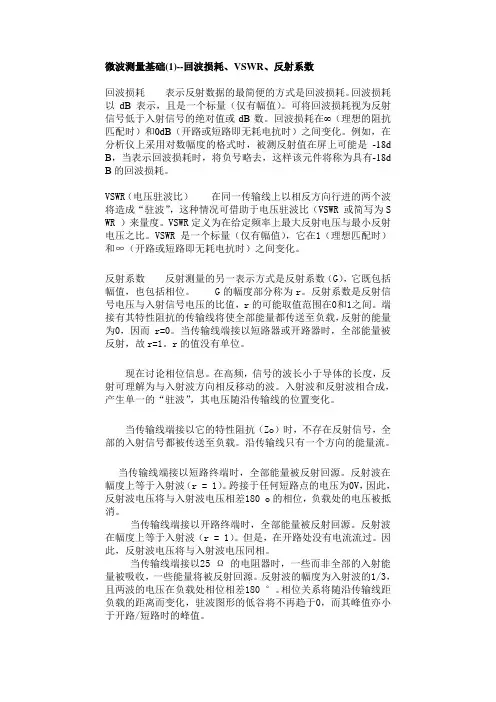

微波测量基础(1)--回波损耗、VSWR、反射系数回波损耗表示反射数据的最简便的方式是回波损耗。
回波损耗以dB表示，且是一个标量（仅有幅值）。
可将回波损耗视为反射信号低于入射信号的绝对值或dB数。
回波损耗在∞（理想的阻抗匹配时）和0dB（开路或短路即无耗电抗时）之间变化。
例如，在分析仪上采用对数幅度的格式时，被测反射值在屏上可能是-18d B，当表示回波损耗时，将负号略去，这样该元件将称为具有-18d B的回波损耗。
VSWR（电压驻波比）在同一传输线上以相反方向行进的两个波将造成“驻波”，这种情况可借助于电压驻波比（VSWR 或简写为S WR ）来量度。
VSWR定义为在给定频率上最大反射电压与最小反射电压之比。
VSWR是一个标量（仅有幅值），它在1（理想匹配时）和∞（开路或短路即无耗电抗时）之间变化。
反射系数反射测量的另一表示方式是反射系数（G），它既包括幅值，也包括相位。
G的幅度部分称为r。
反射系数是反射信号电压与入射信号电压的比值，r的可能取值范围在0和1之间。
端接有其特性阻抗的传输线将使全部能量都传送至负载，反射的能量为0，因而r=0。
当传输线端接以短路器或开路器时，全部能量被反射，故r=1。
r的值没有单位。
现在讨论相位信息。
在高频，信号的波长小于导体的长度，反射可理解为与入射波方向相反移动的波。
入射波和反射波相合成，产生单一的“驻波”，其电压随沿传输线的位置变化。
当传输线端接以它的特性阻抗（Zo）时，不存在反射信号，全部的入射信号都被传送至负载。
沿传输线只有一个方向的能量流。
当传输线端接以短路终端时，全部能量被反射回源。
反射波在幅度上等于入射波（r = 1）。
跨接于任何短路点的电压为0V，因此，反射波电压将与入射波电压相差180 o的相位，负载处的电压被抵消。
当传输线端接以开路终端时，全部能量被反射回源。
反射波在幅度上等于入射波（r = 1）。
但是，在开路处没有电流流过。
因此，反射波电压将与入射波电压同相。
