QV检测

城镇排水管道检测技术与基本规定一、排水管道检测技术的应用一般来说，排水管道发生事故的可能性随着管道使用时间的增长而急剧增加，因此，为了避免事故的发生，必须尽快采取有效措施。

运用先进技术开展管道状况调查，准确掌握管道状况并对其存在的缺陷进行及时维护，不仅可以避免事故的发生而且可以大大延长管道的寿命。

排水管道仪器检测技术主要分为3种，即潜望镜检测、管道闭路电视检测系统（CCTV）和声呐检测。

目前，排水行业主要采用前两种技术。

声呐检测技术因其抗干扰能力较弱，未能得到广泛应用。

（一）潜望镜检测管道潜望镜检测是一种采用管道潜望镜在检查井内对管道进行检测的方法，简称QV检测。

它通过操作杆将高放大倍数的摄像头放入检查井或隐蔽空间，能够清晰地显示管道裂纹、堵塞等内部状况。

设备由探照灯、摄像头、控制器、伸缩杆、视频成像和存储单元组成。

潜望镜为便携式视频检测系统，操作人员将设备的控制盒和电池挎在腰带上，使用摄像头操作杆（一般可延长至5.5m以上）将摄像头送至窨井内的管道口，通过控制盒来调节摄像头和照明以获取清晰的录像或图像。

数据图像可在随身携带的显示屏上显示，同时可将录像文件存储在存储器上。

该设备对窨井的检测效果非常好，也可用于靠近窨井管道的检测。

该技术简便、快捷、操作简单，目前在很多城市得到应用。

（二）管道闭路电视检测系统（CCTV）采用闭路电视系统进行管道检测的方法，是使用最久的检测系统之一，也是目前应用最普遍的方法。

CCTV的基本设备包括摄像头、灯光、电线（线卷）及录像设备、监视器、电源控制设备、承载摄影机的支架、爬行器、长度测量仪等。

闭路电视检测系统是指通过闭路电视录像的形式，将摄像设备置于排水管道内，拍摄影像并传输至计算机后，在终端电视屏幕上进行直观影像显示和影像记录存储的图像通信检测系统。

检测时操作人员在地面远程控制CCTV检测车的行走并进行管道内的录像拍摄，由相关的技术人员根据这些录像进行管道内部状况的评价与分析。

管道内窥检测技术包括电视检测（CCTV检测）、潜望镜检测（QV检测）和声纳检测。

我们还推出了管道漏点定位检测，涵盖了视、声、光、电等各种检测手段，真实反映管道健康状况并输出可视可量化的直观成果。

同时也有效避免了人员下井摸查等传统方式所受制的因素多、检测效果差、成本高、不安全等问题。

为管网养护、修复、改造设计提供科学的基础资料。

运用管道机器人开展对排水管网的检测，查明管网健康状况的实施方案主要包含以下几个部分：1、电视检测（CCTV检测）CCTV检测是一种精密电视检测技术。

主要用于新建管道竣工验收、在运行管道健康状况（养护与修复需求）检查、清洗疏通效果检查、非开挖修复前后检查。

2、潜望镜检测（QV检测）QV检测是一种快速检测技术，利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中，工作人员在地面通过主控器实时录制并保存被检测对象的内部影像，可快捷抓取、保存缺陷图像，通过键盘可录入检测信息，叠加显示并保存在视频画面中。

其集成度高、小巧轻便。

3、声纳检测声纳检测是一种采用声波反射原理对管道变形、淤泥量化分析的检测技术。

适用于管道内满水或水位较高，且不具备降水条件。

4、电法测漏检测电法测漏检测采用聚焦电流快速检测技术，精准定位管道漏点。

不受淤泥、管道油脂和结垢的影响，不用抽水，能识别CCTV检测看不到的缺陷。

以上是关于管道机器人检测方案的主要内容。

武汉中仪物联技术股份有限公司是一家以排水管网检测、评估、养护、修复相关技术、设备及材料研发制造为核心产业的高新技术企业，专注于为城市提供智慧排水管网运维信息化整体解决方案。

更多关于管道机器人的问题欢迎来电咨询交流。

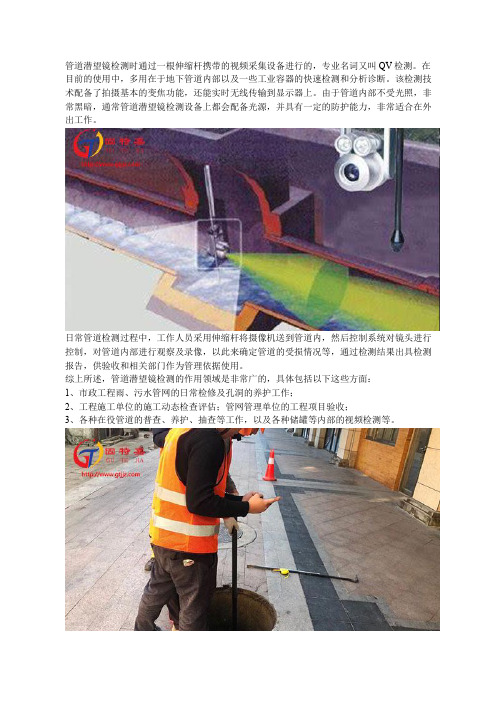

管道潜望镜检测时通过一根伸缩杆携带的视频采集设备进行的，专业名词又叫QV检测。

在目前的使用中，多用在于地下管道内部以及一些工业容器的快速检测和分析诊断。

该检测技术配备了拍摄基本的变焦功能，还能实时无线传输到显示器上。

由于管道内部不受光照，非常黑暗，通常管道潜望镜检测设备上都会配备光源，并具有一定的防护能力，非常适合在外出工作。

日常管道检测过程中，工作人员采用伸缩杆将摄像机送到管道内，然后控制系统对镜头进行控制，对管道内部进行观察及录像，以此来确定管道的受损情况等，通过检测结果出具检测报告，供验收和相关部门作为管理依据使用。

综上所述，管道潜望镜检测的作用领域是非常广的，具体包括以下这些方面：
1、市政工程雨、污水管网的日常检修及孔洞的养护工作；
2、工程施工单位的施工动态检查评估；管网管理单位的工程项目验收；
3、各种在役管道的普查、养护、抽查等工作，以及各种储罐等内部的视频检测等。

当然，随着技术的不断进行，将来也会有更多的技术应用到管道潜望镜检测技术上，其作用的领域也会越来越广泛。

常见管道检测技术适用环境及优缺点
（1）CCTV检测是通过闭路电视录像的形式，将摄像设备置入管道内，拍摄影像数据传输至计算机后，在终端电视屏幕上进行直观影像显示和影像记录存储的图像通信检测系统。

CCTV检测主要适用于管道内水位较低状态下的检测，能够全面检查排水管道结构性缺陷和功能性状况，可对给水管道结垢状况、清洗质量，对旧管道修复后管内衬层质量进行视频成像检测。

但是，采用机器人CCTV检测系统进行管道检测前，必须对管道降水和清洗，清除管内障碍物及淤泥。

管内水位不大于管径的20%、不能淹没摄像头，管道内壁无泥土覆盖。

优点：缺陷部位显示非常清晰，缺陷部位量测精准。

缺点：对检测管道要求较高。

（2）QV检测是一种快速检测技术，利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中，工作人员在地面通过主控器实时录制并保存被检测对象的内部影像，可快捷抓取、保存缺陷图像，通过键盘可录入检测信息，叠加显示并保存在视频画面中。

其集成度高、小巧轻便。

QV检测适用于管道水位低于管径的50%，检测管段为直线管段。

优点：检测速度快，对管道环境要求不高，辅助人工少。

缺点：缺陷位置定位不准。

（3）声纳检测是一种采用声波反射原理对管道变形、淤泥量化分析的检测技术。

适用于管道内满水或水位较高，且不具备降水条件。

优点：声纳检测能提供准确的量化数据，检测和鉴定管道的破损情况比较准确，对管道材质无要求，能够进行长距离管道检测。

缺点：声呐检测的轮廓图不宜作为结构性缺陷的最终评判依据，应用CCTV检测
方式予以证实或以其他方法判别。

qv管道检测实施方案一、前言。

管道是石油、化工、天然气等行业中不可或缺的设施，而管道的安全性和可靠性直接关系到生产运营的顺利进行。

为了确保管道的安全运行，必须定期进行管道检测，及时发现和排除潜在的安全隐患。

本文将针对qv管道检测的实施方案进行详细介绍，以期为相关行业的从业人员提供参考。

二、检测前准备。

1. 确定检测范围，在进行管道检测之前，首先需要明确检测的范围，包括管道的起止点、管道材质、管道直径等信息，以便有针对性地进行检测方案的制定。

2. 检测设备准备，根据检测范围和管道特点，选择适当的检测设备，确保设备的正常运行和准确度。

3. 人员培训，对参与检测工作的人员进行相关培训，包括设备操作、安全注意事项等，确保检测工作的顺利进行。

三、检测方案制定。

1. 检测方法选择，根据管道的具体情况，选择合适的检测方法，包括超声波检测、磁粉检测、涡流检测等，确保对管道内部和外部的缺陷进行全面检测。

2. 检测参数设定，根据检测方法和管道特点，确定检测参数，包括检测速度、检测灵敏度、检测精度等，以确保检测结果的准确性和可靠性。

3. 检测路线规划，根据管道的走向和布置，制定合理的检测路线，确保对整个管道系统进行全面覆盖和检测。

四、检测实施。

1. 检测前准备，在进行实际检测之前，对检测设备进行检查和校准，确保设备的正常运行和准确度。

2. 检测操作，按照制定的检测方案和路线，对管道进行逐段的检测，确保每一段管道都得到充分的检测和评估。

3. 数据记录，对检测过程中得到的数据进行记录和整理，包括检测位置、检测结果、异常情况等，为后续的数据分析和处理提供依据。

五、检测结果分析。

1. 数据处理，对检测得到的数据进行处理和分析，筛选出管道的异常情况和缺陷部位，为后续的维修和改进提供依据。

2. 结果评估，根据数据分析的结果，对管道的安全性和可靠性进行评估，确定管道的使用状态和维护计划。

3. 报告编制，根据检测结果和评估，编制检测报告，包括管道的使用建议、维修计划等，为相关部门的决策提供依据。

qv检测实施方案一、背景介绍随着生物技术的快速发展，越来越多的生物制剂被应用于农业生产中。

其中，微生物制剂因其环保、高效、安全等优势，受到了广泛关注。

而在微生物制剂的生产和应用过程中，对其质量的检测尤为重要。

其中，qPCR（quantitative real-time PCR）技术作为一种高灵敏度、高特异性的检测技术，已经成为微生物制剂质量检测的重要手段之一。

本文将介绍针对微生物制剂中活菌数量（q值）的检测实施方案。

二、实施方案1. 样品处理首先，需要对微生物制剂样品进行处理。

样品处理的关键在于提取出其中的微生物DNA，以便后续的qPCR检测。

在样品处理过程中，应注意避免外源DNA的污染，确保提取出的DNA质量纯净。

2. qPCR反应体系在进行qPCR检测时，需要准备好反应体系。

反应体系的组成包括DNA模板、引物、荧光探针、酶、缓冲液等。

其中，引物和荧光探针的设计尤为重要，需要确保其特异性和敏感性，以确保检测结果的准确性。

3. 标准曲线的建立为了定量检测微生物制剂中的活菌数量，需要建立标准曲线。

标准曲线的建立需要使用已知浓度的标准品进行qPCR反应，并根据其反应结果建立标准曲线方程。

通过标准曲线，可以将待测样品的qPCR结果定量化，得出其中活菌数量的数据。

4. 数据分析最后，需要对qPCR检测得到的数据进行分析。

分析的主要内容包括计算样品中活菌数量的绝对值，评估样品中活菌数量的变化趋势等。

通过数据分析，可以评估微生物制剂的质量，并为其生产和应用提供科学依据。

三、实施效果采用上述实施方案进行微生物制剂中活菌数量的检测，可以得到准确、可靠的结果。

通过qPCR技术，可以实现对微生物制剂中活菌数量的快速、高效、定量检测，为微生物制剂的生产和应用提供科学依据。

同时，该实施方案具有操作简便、结果可靠的特点，适用于微生物制剂质量检测的实际需求。

四、总结综上所述，针对微生物制剂中活菌数量的检测实施方案是一种有效的质量检测手段。

市政管道内窥检测技术介绍王威张松艳/中国水利水电第十一工程局有限公司【摘要】市政排水管网是城市重要基础设施之一，在城市生活•中，排水管网如同人体的血管不可缺少，而管网施工中管道安装属重要隐蔽工程.是整个工程质量的核心。

本文针对排水管网内窥检测原理、作业流程等进行了阐述，通过排水管网内窺检測可以很好地握管道安装质量。

【关键词】市政管道内窥检测1引言由于传统检测手段无法査明排水管道内部结构及使用功能情况，因此使用先进的视频、声呐等手段对排水管网的全面检査显得十分迫切。

这种检査将为今后建立城市排水系统综合模拟平台以及完善排水系统功能减少污水渗漏、偷排、治理等工作打好基础，同时也为新建管网工程质量提供了有力保障。

2市政排水管网检测的主要方法管道内窥检测方法主要有电视检测、管道潜望镜检测和声呐检测。

2.1电视检测电视检测是采用闭路电视系统进行管道检测的方法，简称CCTV检测。

检测系统由主控器、操纵线缆架、带摄像镜头的“机器人”爬行器三部分组成。

检测 时操作人员在地面远程控制CCTV检测车的行走并进行管道内的录像拍摄.由相关技术人员根据录像依据《城镇排水管道检测与评估技术规程》（CJJ181）进行管道内部状况的评价与分析。

CCTV检测在国外排水管道检测中已得到广泛应用，美国的排水管道的检测主要采用该方法。

CCTV检测在我国应用时间不长，但发展非常迅速，近几年，国内一些主要城市（如北京、深圳、广州、上海等）已普遍应用这种检测系统取得了非常好的效果。

2.2管道潜望镜检测管道潜望镜检测为便携式视频检测系统，是一款新型的影像快速检测系统，即是采用管道潜望镜置于检查井中，利用镜头的伸缩，对管道内的情况进行拍摄录像。

管道潜望镜对于直线段的管道，其检测距离最远可达百米，由于操作方便、检测迅速，是管道检测最基本、最常用的手段，简称QV检测。

潜望镜检测系统主要由高清晰度可潜水摄像镜头、探照灯、控制带、视频 成像、存储器和伸缩控制杆组成。

qv检测工艺流程
检测工艺流程是指在制造过程中对产品进行质量检测的流程。

下面是一般的检测工艺流程：
1. 确定检测标准：根据产品要求和客户需求，确定检测标准，包括对产品的尺寸、外观、性能等方面的要求。

2. 准备检测设备：根据检测标准，准备相应的检测设备，包括测量仪器、试验设备等。

3. 进行产品检测：根据检测标准和产品要求，使用相应的设备对产品进行检测。

这可以包括使用测量仪器进行尺寸测量、使用试验设备进行性能测试等。

4. 记录检测结果：将检测结果进行记录，包括产品的合格与否、具体的检测数值等信息。

5. 不合格品处理：如果产品检测结果为不合格，需要对不合格品进行处理，可以选择重新加工、修复、报废等。

6. 提供检测报告：对于经过检测的产品，可以向客户提供检测报告，以证明产品的质量。

7. 不断改进：根据检测结果和问题反馈，对检测工艺流程进行持续改进，提高产品的质量和生产效率。

需要注意的是，不同行业和产品的检测工艺流程可能会有所不同，以上是一般的流程，具体应根据具体情况进行调整和优化。

qv潜望镜检测操作规程1. 引言潜望镜是一种使用于水下探测的光学仪器，通过对水下景物进行观测和记录，为水下工作提供重要的支持。

为了确保潜望镜能够正常工作并保持其准确性和可靠性，在每次使用前都需要进行检测和保养。

本文将介绍qv潜望镜的检测操作规程，以确保准确的水下观测和数据的收集。

2. 材料准备•qv潜望镜•清洁的软布•温水•温和的洗涤剂3. 检测步骤3.1 清洁潜望镜外表面1.使用清洁的软布蘸取温水，擦拭潜望镜的外表面。

2.如果有污渍或油脂，可以在布上加入少量温和的洗涤剂，再进行擦拭。

3.确保潜望镜外表面完全干燥后，进入下一步操作。

3.2 垂直视线调整1.将潜望镜放置在水平的平台上。

2.调整潜望镜的垂直视线，使其与水平平台垂直对齐。

可以使用水平仪进行辅助调整。

3.确保垂直视线调整正确后，进入下一步操作。

3.3 水密性检测1.将潜望镜放入一定深度的水中，如水槽或容器中。

2.确保潜望镜的各个部件与水充分接触。

3.观察潜望镜是否有漏水迹象，特别注意潜望镜密封处是否完好。

4.如发现漏水情况，及时停止使用，并联系维修人员进行修理。

5.如未发现漏水情况，进入下一步操作。

3.4 光学系统检测1.通过潜望镜观察水中的特定目标，并记录其表观角度。

2.移动潜望镜焦点，观察焦点调整是否灵敏，并记录对应的焦点角度。

3.移动潜望镜的目标标定器，观察标定器移动是否灵敏，并记录对应的标定器角度。

4.检查潜望镜镜片是否有明显的划痕或污渍，如有需要进行清洁处理或更换。

5.确保光学系统调整准确无误后，进入下一步操作。

3.5 数据记录1.将检测到的潜望镜参数记录在检测表格中，包括外表面清洁情况、垂直视线调整角度、水密性检测结果、光学参数等。

2.如发现异常情况或需要修理的地方，及时在检测表格中进行详细描述，并通知维修人员。

3.将检测表格归档保存，以备日后参考。

4. 结论qv潜望镜的检测操作规程是确保潜望镜准确、可靠工作的重要保障。

通过定期检测和维护，可以及时发现和修复潜望镜的问题，确保水下观测和数据收集的准确性和可靠性。

小区污水管道QV检测服务合同甲方：【小区名称】管理委员会（以下简称“甲方”）乙方：【服务提供商公司名称】（以下简称“乙方”）鉴于：1. 甲方为确保小区污水管道的正常运行和居民健康，有需求进行小区污水管道的QV检测服务；2. 乙方具备相关的资质和能力，愿意为甲方提供污水管道QV检测服务；经甲、乙双方协商一致，达成以下合同：第一条服务内容乙方将为甲方提供小区污水管道的QV检测服务，具体包括但不限于：检测管道的流量、压力、水质等指标，并为甲方提供详细的检测报告。

第二条服务价格及支付方式1. 甲方应向乙方支付检测服务的费用，具体金额为【金额】（大写：人民币【具体金额】元整）。

费用包括检测服务及检测报告的编制和交付等费用。

2. 甲方应在签订本合同后的【具体天数】内完成付款，向乙方提供相应的支付证明。

第三条服务周期乙方将在双方签订合同后【具体天数】内完成小区污水管道的QV 检测服务，并及时向甲方提供检测报告。

第四条甲方的权利和义务1. 甲方应提供小区污水管道的相关资料和权限，以便乙方顺利开展检测服务；2. 如乙方在服务过程中需要甲方提供协助，甲方应积极配合，并提供必要的帮助；3. 甲方有权对乙方提供的服务进行监督，并要求乙方提供服务过程中的详细记录和报告等。

第五条乙方的权利和义务1. 乙方应按照合同约定和甲方的要求，完成小区污水管道的QV检测服务，并保证服务的质量和准确性；2. 乙方应对小区污水管道的相关数据和资料进行保密，不得将其透露给任何未经授权的第三方；3. 如乙方因自身原因未能按时完成服务，应及时通知甲方，并承担由此产生的责任和后果。

第六条违约责任1. 如一方违反本合同的任何条款，应向守约方支付一定金额的违约金，违约金的具体金额为【金额】（大写：人民币【具体金额】元整）；2. 如一方违约且造成对方的损失，违约方还应向守约方承担相应的赔偿责任。

第七条不可抗力1. 由于不可抗力因素（如战争、自然灾害等）导致乙方无法按时履行合同的，乙方不承担违约责任；2. 一方或双方因不可抗力因素导致无法履行合同的，应及时通知对方，并在合理时间内提供相应的证明和解决方案。
