转子泵企业标准转子泵企业标准指的是对转子泵的生产、质量控制和工艺要求的一系列规定和规范。
企业标准是对产品进行质量控制和管理的基础，也是保障产品质量的重要手段。
下面将从转子泵的分类、基本要求、生产工艺和质量控制等方面进行详细说明。
转子泵是一种常见的离心泵，根据其不同的用途和性能要求，可以将其分为多种型号和规格。
企业标准应具体指明不同型号和规格的转子泵的基本参数和技术要求，例如流量、扬程、转速、轴功率等。
此外，还应明确产品的材质、结构、密封方式、耐腐蚀性能等相关要求。
1.转子泵的基本要求（1）外观要求：坚固、美观、无明显机械缺陷和表面缺陷，不得有气泡、夹层、砂眼等质量缺陷；（2）工作性能要求：符合产品设计要求的流量、扬程、效率等参数；（3）材料要求：各零部件应选用合适的材料，以保证泵的使用寿命和可靠性；（4）安全性要求：产品应符合国家相关安全标准，包括电器安全、防爆安全等相关要求；（5）环保要求：产品应符合环保要求，不得对环境造成污染。
2.生产工艺要求（1）原材料采购与检验：制定严格的原材料采购和检验标准，确保采购的原材料符合产品质量要求；（2）零部件加工与装配：制定严格的生产工艺流程和装配规范，确保产品的加工精度和装配质量；（3）产品测试与调试：制定严格的产品测试和调试标准，确保产品的性能和质量符合要求；（4）产品包装与标识：制定严格的产品包装和标识标准，确保产品在运输和使用过程中不受损坏。
3.质量控制要求（1）质量管理体系：建立科学合理的质量管理体系，包括质量管理制度、质量控制流程等，确保产品质量的可控性；（2）质量验收标准：制定严格的质量验收标准，对产品进行全面检验和测试，确保产品质量符合标准；（3）质量问题处理：建立有效的质量问题处理机制，及时处理和解决质量问题，确保产品质量稳定可靠；（4）质量改进与提升：不断对产品质量和生产工艺进行改进和提升，以满足市场需求和用户要求。
总之，转子泵企业标准对转子泵的生产、质量控制和工艺要求进行了具体规定，有助于提高企业的生产管理水平、保证产品质量，同时也有利于促进企业的可持续发展和产品竞争力的提升。

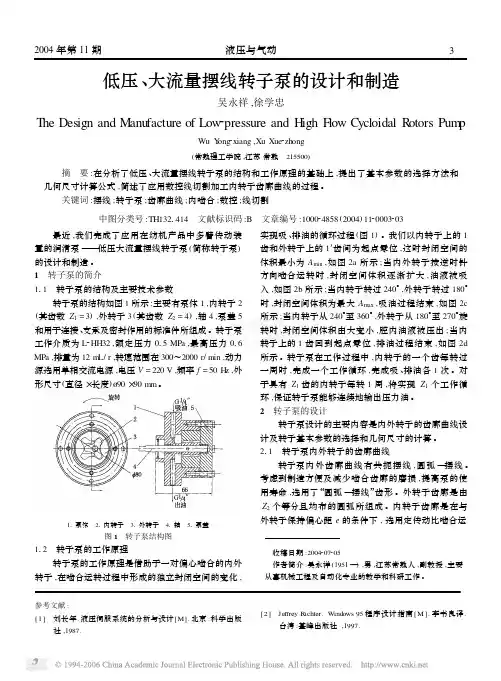

低压、大流量摆线转子泵的设计和制造吴永祥,徐学忠The Design and M anu facture of Low 2pressure and H igh Flow Cycloidal R otors Pum pWu Y ong 2xiang ,Xu Xue 2zhong(常熟理工学院,江苏常熟 215500) 摘 要:在分析了低压、大流量摆线转子泵的结构和工作原理的基础上,提出了基本参数的选择方法和几何尺寸计算公式,简述了应用数控线切割加工内转子齿廓曲线的过程。
关键词:摆线;转子泵;齿廓曲线;内啮合;数控;线切割中图分类号:TH1321414 文献标识码:B 文章编号:100024858(2004)1120003203 最近,我们完成了应用在纺机产品中多臂传动装置的润滑泵———低压大流量摆线转子泵(简称转子泵)的设计和制造。
1 转子泵的简介111 转子泵的结构及主要技术参数转子泵的结构如图1所示:主要有泵体1,内转子2(其齿数Z 1=3),外转子3(其齿数Z 2=4),轴4,泵盖5和用于连接、支承及密封作用的标准件所组成。
转子泵工作介质为L 2HH32,额定压力015MPa ,最高压力016MPa ,排量为12m L/r ,转速范围在300～2000r/min ,动力源选用单相交流电源,电压V =220V ,频率f =50H z ,外形尺寸(直径×长度) 90×90mm 。
11泵体 21内转子 31外转子 41轴 51泵盖图1 转子泵结构图112 转子泵的工作原理转子泵的工作原理是借助于一对偏心啮合的内外转子,在啮合运转过程中形成的独立封闭空间的变化,实现吸、排油的循环过程(图1)。
我们以内转子上的1齿和外转子上的1′齿间为起点零位,这时封闭空间的体积最小为A min ,如图2a 所示;当内外转子按逆时针方向啮合运转时,封闭空间体积逐渐扩大,油液被吸入,如图2b 所示;当内转子转过240°,外转子转过180°时,封闭空间体积为最大A max ,吸油过程结束,如图2c 所示;当内转子从240°至360°,外转子从180°至270°旋转时,封闭空间体积由大变小,腔内油液被压出;当内转子上的1齿回到起点零位,排油过程结束,如图2d 所示。

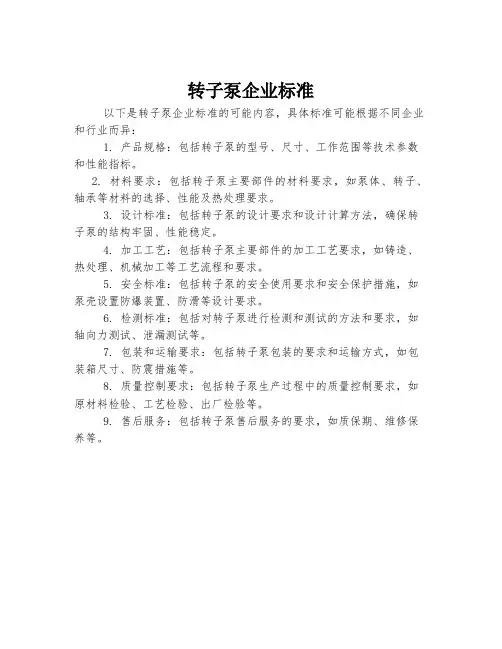

转子泵企业标准
以下是转子泵企业标准的可能内容，具体标准可能根据不同企业和行业而异：
1. 产品规格：包括转子泵的型号、尺寸、工作范围等技术参数和性能指标。
2. 材料要求：包括转子泵主要部件的材料要求，如泵体、转子、轴承等材料的选择、性能及热处理要求。
3. 设计标准：包括转子泵的设计要求和设计计算方法，确保转子泵的结构牢固、性能稳定。
4. 加工工艺：包括转子泵主要部件的加工工艺要求，如铸造、热处理、机械加工等工艺流程和要求。
5. 安全标准：包括转子泵的安全使用要求和安全保护措施，如泵壳设置防爆装置、防滑等设计要求。
6. 检测标准：包括对转子泵进行检测和测试的方法和要求，如轴向力测试、泄漏测试等。
7. 包装和运输要求：包括转子泵包装的要求和运输方式，如包装箱尺寸、防震措施等。
8. 质量控制要求：包括转子泵生产过程中的质量控制要求，如原材料检验、工艺检验、出厂检验等。
9. 售后服务：包括转子泵售后服务的要求，如质保期、维修保养等。
转子泵型号性能及工作参数尽管化工泵的研发工作已经有一百多年的历史，但是一些特殊的应用场合对化工泵也有着特殊的要求。
例如，经常有用户就特别粘稠、或者特别稀薄的被输送介质问题咨询有关化工泵的输出功率和化工泵的驱动部件问题。
本文将向读者介绍：德国北部的两家公司是如何共同解决用户提出的这些问题的。
转子泵，这种可以输送各种介质的化工泵，不仅应尽可能地减少磨损，还要求制造精密。
它的驱动系统应有最佳的动态性能：电机的转速应在较宽的转速范围内恒定旋转，精确的驱动转子泵工作。
保证以各种稳定的流量对外输出介质。
尤其是在输出高粘度介质时，转子泵的驱动系统可以在低转速下输出强有力的驱动力矩。
另一方面，又要求转子泵在输出特别稀薄的介质时，特别是在要求无脉动地输出稀薄介质时，转子泵的驱动系统应能输出粘度差为200mPas的介质。
这对转子泵的驱动系统是一个非常高的要求：转子泵的驱动系统应在被输送介质粘度下降、回泄量增大时，以更高的转速运转，保证输出流量的恒定。
带叶片转子的转子泵长期以来，WaukeshaCherry-Burrell公司一直是高粘度和低粘度介质输送技术领域中的技术领军企业。
它的姐妹厂是SPXProcessEquipment集团下属的Bran Luebbe公司。
Waukesha公司的产品主要销售到医药卫生产品生产企业。
例如食品制造业，医药生产业，卫生保健品生产企业，颜料和油漆生产企业以及化学产品生产企业中。
为了适应这些企业的介质输送要求，Waukesha公司专门研发了带有弧形叶片转子的转子泵，这种泵采用的是Alloy88材料，是一种申请了专利技术的特殊材料。
当叶片转子与传统的优质钢定子共同配套使用时，它不会产生粘连，噪音低。
这种具有专利技术的合金材料允许在转子和定子之间的配合间隙尽可能小，从转子泵设计技术的角度上减少了稀薄介质输送时的泵内泄漏，保证了无脉动的流体介质输出。
大容量的压出腔和较低的转子转速，可保证连续地、无滞止地输出各种介质。

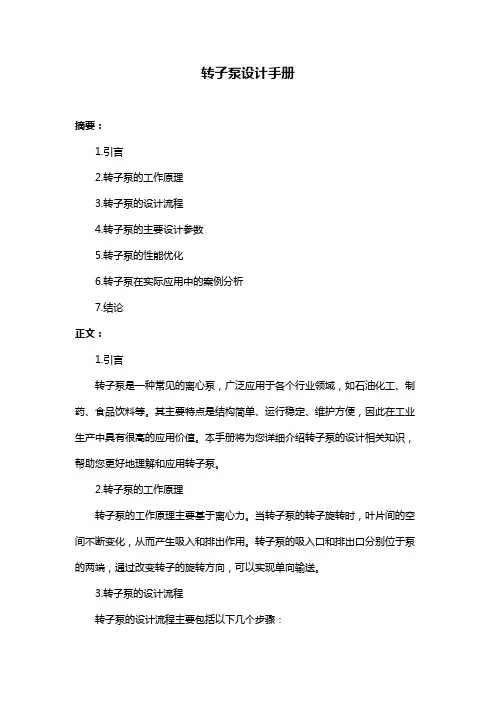

转子泵设计手册摘要：1.引言2.转子泵的工作原理3.转子泵的设计流程4.转子泵的主要设计参数5.转子泵的性能优化6.转子泵在实际应用中的案例分析7.结论正文：1.引言转子泵是一种常见的离心泵，广泛应用于各个行业领域，如石油化工、制药、食品饮料等。
其主要特点是结构简单、运行稳定、维护方便，因此在工业生产中具有很高的应用价值。
本手册将为您详细介绍转子泵的设计相关知识，帮助您更好地理解和应用转子泵。
2.转子泵的工作原理转子泵的工作原理主要基于离心力。
当转子泵的转子旋转时，叶片间的空间不断变化，从而产生吸入和排出作用。
转子泵的吸入口和排出口分别位于泵的两端，通过改变转子的旋转方向，可以实现单向输送。
3.转子泵的设计流程转子泵的设计流程主要包括以下几个步骤：（1）确定设计参数：包括流量、扬程、输送介质等；（2）选择泵型：根据设计参数和输送介质的特性，选择合适的泵型；（3）确定转子结构：根据泵型和设计参数，设计转子的结构，如叶片数量、叶片形状等；（4）计算转子尺寸：根据设计参数和转子结构，计算转子的尺寸；（5）校核强度和刚度：校核转子的强度和刚度，确保泵在正常运行时不会出现损坏；（6）设计泵壳和其他部件：根据泵型和设计参数，设计泵壳、轴承等其他部件；（7）装配和测试：将各部件组装在一起，进行测试，确保泵的正常运行。
4.转子泵的主要设计参数转子泵的主要设计参数包括流量、扬程、输送介质、工作温度等。
这些参数将直接影响泵的性能和适用范围。
5.转子泵的性能优化为了提高转子泵的性能，可以从以下几个方面进行优化：（1）优化转子结构：通过调整叶片数量、形状等，提高泵的效率；（2）采用高效密封技术：减少泵的泄漏，提高泵的效率；（3）选用合适的材料：根据输送介质的特性，选用具有良好耐腐蚀性和耐磨损性的材料；（4）优化泵的结构：通过调整泵壳、轴承等部件的结构，提高泵的运行稳定性。
6.转子泵在实际应用中的案例分析本手册将通过以下几个实际应用案例，分析转子泵在不同领域的应用特点：（1）在石油化工行业中的应用：转子泵可用于输送各种石油产品，如汽油、柴油等；（2）在制药行业中的应用：转子泵可用于输送高纯度药物和溶剂；（3）在食品饮料行业中的应用：转子泵可用于输送果汁、饮料等食品。
转子泵：转子泵的转子的形状及其特点转子泵简介转子泵是一种离心泵。
它通过旋转转子将流体从吸入口吸入，然后通过高速旋转的转子和泵壳之间的间隙压缩，将流体排出。
相对于其他泵，转子泵有很多优点，如结构简单、使用方便、运行平稳等。
转子泵的构造非常简单，它由两个基本部件构成：转子和泵壳。
其中，转子是泵中最重要的部件之一，它们的形状和材质取决于粘度、温度和操作参数。
因此，转子的形状和特点非常重要，本文将详细介绍转子泵的转子形状及其特点。
转子的形状转子是转子泵中最重要的部件，它有许多形状。
这些形状基本上可以分为以下四类：直线叶形式转子直线叶形式转子的叶片呈直线状，顶部是平滑的，底部是角度状，使液体在泵腔中产生旋转。
这种形状的转子被广泛应用于低粘度的液体传输。
深叶形式转子深叶形式转子具有高效的静压特性，可以产生较高的泵送力。
与直线叶形式转子相比，它的叶片更长，旋转速度更快，因此可以用于粘度较高的液体传输。
外缘凸形式转子外缘凸形式转子可以承受更大的压力，适合泵送高聚物，如颗粒、纤维等。
叶片侧缘处凸起，可以产生较大的压缩力，同时可以有效地控制颗粒的运动轨迹。
嵌入式拦截形式转子嵌入式拦截形式转子的叶片随机分布，并嵌入转子表面。
这种形状的转子适合泵送高粘度液体，如糊状物、胶体、沥青、漆、油漆等。
它可以防止产生死角，提高泵的效率，同时可有效地防止泵的堵塞。
转子的特点不同形状的转子有不同的特点，详细介绍如下：•直线叶形式转子：泵送低粘度液体效率高，但输送高粘度液体效果不佳。
•深叶形式转子：泵送高粘度液体效果好，但输送低粘度液体效率不高。
•外缘凸形式转子：适合输送高聚物物质，可同时泵送悬浮物和颗粒，但不适合气体和易挥发性液体。
•嵌入式拦截形式转子：适用于泵送高粘度的糊状物、胶体、沥青、漆、油漆等，但不适用于输送易挥发性物质。
综上所述，转子泵中转子的形状和特点是非常重要的。
根据流体的不同类型和操作条件的不同，我们可以选择不同形状的转子，以达到最佳的泵送效果。
凸轮转子泵的结构及零部件的设计、计算方法摘要：文章对凸轮转子泵的结构进行了概括性地描述，论述了凸轮转子泵的结构优点，并具体分析了零部件的设计、计算方法。
关键词：凸轮转子泵；结构；零部件；设计、计算方法一、总体结构方案在输送高粘度液体时，大都采用容积式转子泵。
这是因为，泵在输送高粘度液体时，由于液体粘度较高，泵大都是在层流条件下工作。
叶片式泵（即旋转动力式泵）在高速下工作，其叶轮要克服较大的粘性摩擦阻力，这样会导致泵的流量、扬程和效率的大幅降低，轴功率增大；更重要的是由于吸入阻力增大，会使泵不能立刻吸上液体并充满泵内。
容积式转子泵在理论上是在任何给定转速下泵的流量与扬程无关，液体粘度只是对泵的轴功率有影响，因此，容积式泵适用于粘液输送。
凸轮转子泵属于回转式容积泵，和其他容积式转子泵，如齿轮泵、螺杆泵一样，为保证正确啮合，凸轮泵转子廓线是共轭曲线，但凸轮泵两转子工作时不会产生齿轮泵工作时齿轮那样的转子间的刚性接触，属于非接触式啮合转动，无接触疲劳破坏，转子更耐用。
由于两转子为非接触式啮合转动，还降低了凸轮转子的加工精度要求。
凸轮泵的转子多设计成2～3个凸叶，叶数少，转子每转一圈的排量大，泵腔容积利用系数高，设备外形尺寸小，但径向间隙密封较差，容积效率低。
对于输送高粘介质的泵来说，由于介质粘度大，且一般操作压力不高，因此其内泄漏问题相对较小，其输送能力则更受关注，故选用双叶的凸轮转子更加合适，如图1所示。
图1 双叶凸轮转子示意图图1所示的转子，与其他类型的转子相比，其面积利用系数相对较高，因此输送能力更强。
同时，其叶顶为一较长的圆弧段，可以有效抑制内泄漏问题。
因此，选用这种转子，可以兼顾输送性能和密封性能，十分适合油田运输。
二、基础设计参数1.输送物料：胶液，溶剂油；2.介质粘度：＜8000mpa·s；3.介质性质：有毒易燃易爆；4.介质比重：660；5.介质温度：90℃；6.使用工况：输送；7.流量：50m38/h；8.压力：实际使用1.0MPa；9.有效汽蚀余量：4米；10.功率：37KW 380V 50Hz（随压力要求功率可调）；11.减速形式：SEW减速机；12.转速：180r/min；13.安装方式：固定；14.连接要求：法兰；15.密封要求：水冷机械密封；16.进出口径：DN125（SH3406）；17.进出方向：左右；18.底板材料：焊接底板；19.配置要求：防爆变频，泵带安全阀，地脚螺栓；20.备注：离泵1米噪音小于85分贝。
国内常用泵型号参数表 1 国内常用离心泵型号、参数名称型号流量扬程温度用途制造厂备注m3/h m °C卧式化工流程泵IH 6.3～400 5～125 -20～105不含固体颗粒的腐蚀性化工介质见注1 联合设计，符合ISO2858 IR 6.3～400 5～125 ≤250天津市耐酸泵厂IH型泵的派生产品，带保温夹套ZH 6.3～240 4～86 -20～80 IH型泵的派生产品，自吸式AF、HJ、IEJ、IJ、IHE、JF6.3～400 5～125 -20～105 不含固体颗粒的腐蚀性化工介质见注2F型和IH型泵改进产品，综合性能优于IH型SJA 5～900 17～220 -45～450不含固体颗粒的腐蚀性化工介质沈阳水泵厂引进美国B.J公司技术，符合API610 DSJH 95～1740 38～280 -45～450 沈阳水泵厂GSJH 7.5～280 80～330 -45～450 沈阳水泵厂CZ 5～2000 3.2～160 -80～300 大连耐酸泵厂引进苏尔寿技术，符合ISO2858 ZA、ZE、ZF、ZU 2～2100 2～250 -80～450 大连耐酸泵厂引进苏尔寿技术，符合API610 RPK 3.5～700 7～200 -45～400 上海水泵厂引进KSB.技术，符合ISO2858 CPK3.5～17004～150 -70～400 上海水泵厂Y6.25～50060～603 -20～400石油产品等沈阳水泵厂、沈阳市工业泵厂、上海水泵厂、北京水泵厂联合设计AY 2.5～600 30～650 -45～420 沈阳水泵厂、大连耐酸泵厂Y型泵改进AYP、AYT 2.5～600 30～650 -45～420 沈阳市工业泵厂、天津市耐酸泵厂Y型泵改进，水平入口HY 1～200 15～220 -45～450 北京水泵厂、上海水泵厂Y型泵改进MPH 0.5～7.8 15～130 -20～400 沈阳市工业泵厂小流量高扬程泵YD 1～15 140～450 -20～400 沈阳市工业泵厂小流量高扬程多级泵AH(R) 10～1360 5～61 ≤80 各类酸、碱腐蚀性介质石家庄水泵厂引进澳大利亚沃尔曼公司技术XL 12.5～2005～50 -20～100 含固率可达60% 天津市耐酸泵厂漩流泵卧式化工流程泵GR 5～900 17～200 -45～450 吸入压力高的热水、石化介质沈阳水泵厂吸入压力≤10MPa符合API610 GL 0.1～90 10～1500-130～250石油产品等沈阳水泵厂小流量、高扬程，部分流泵LC、LC-B 5～2200 10～60 ≤120各类酸、碱腐蚀性介质浆料、泥浆、大颗粒固体悬浮液湖北东方化学工业公司耐酸泵厂引进技术，磷复肥专用泵WAN、WBN 6～1700 3～160 -85～350 不含或含少量固体颗粒的腐蚀性化工介质大连第二耐酸泵厂液下泵TC5～400 2.5～110-20～200含固体颗粒的腐蚀性介质大连耐酸泵厂引进技术生产。
凸轮转子泵1.1 国内外发展概况1. 国内发展概况：近年来，我国在泵行业得到了迅速的发展，但是我国大多数泵制造企业规模不大，产品更新不够快，质量不够高，在许多方面和国外泵还有较大差距。
目前工业泵普通产品供大于求，高水平、高质量的特殊产品供不应求，还需从国外进口，产品的水平与用户要求差距较大。
产业结构和产品结构不合理的现象尤为明显，产品达到当代世界先进水平极少，大部分仅达到80年代末90年代初的水平，不能适应市场需求结构的变化。
一方面产品积压严重，另一方面市场急需的产品试制太慢或短缺，冲不出传统产品的格局。
与国外的动态差距并没有缩小，形势不容乐观。
在泵站设计时，只能选用性能差不多的有限几种定型产品，这样不但降低了泵站效率，而且还留下很多不安全隐患。
我国大多数水泵制造企业规模不大，缺乏高精度加工、检测等工艺设备。
新工艺、新材料、新技术 (包括CAD、CAM等)未能得到普遍的推广和应用2.国外发展概况：国外泵的发展速度较快，技术也更为先进。
国外大型水泵生产企业制造出来的泵，一般具有转速高、体积小、重量轻等优点，其流量是我国同口径水泵流量的1.5~2倍。
尤其是荷兰、日本、美国、原苏联等国家，水泵的性能指标明显优于国内。
荷兰较注重科研的投入，其科研力量很强，设施较为完善，对水泵及其进出水流道均有比较系统的研究。
国外尤其是工业水平较为发达的国家，他们在水泵的设计和制造方面和对水泵研究的重视程度，的确值得我们学习和借鉴，但并不是说他们在水泵设计和制造领域是尽善尽美的，也同样需要在泵的扬程和流量等重要参数上作出进一步突破，这就需要在水泵机械结构改进上投入力量。
随着科学技术的发展，国内外泵行业向大型化、高速化、高强度、高压力、高可靠性、长寿命、系统控制和机、电、仪一体化等高科技方向发展，其中，寿命、可靠性及自动化已成为选择泵时的主要考虑因素。
1.2 凸轮泵发展趋势凸轮转子泵是容积式泵的一种，也是出现较晚的一个类型，此泵结构简单、设计合理、体积小、重量轻、拆装维修非常方便，它即具备了离心泵的优点，又发挥了齿轮泵的优点，是目液、含固体杂前比较理想的化工、食品、医药卫生泵。
转子泵内部构造
转子泵是一种常见的离心泵，用于输送液体或气体。
它的内部构造包括转子、定子和泵壳等部件。
转子是转子泵的主要工作部件，它通常由多个叶片组成。
转子叶片的形状和数量可以根据具体的工作需求进行设计。
转子通过旋转产生离心力，使液体或气体从吸入口被抽入泵壳内。
定子是转子泵的固定部件，通常位于泵壳内部。
它的内部空间与转子叶片形成密封腔，使液体或气体被顺序压缩和输送。
定子通常由多个环形的泵腔组成，每个泵腔之间通过定子叶片分隔开来。
泵壳是转子泵的外壳，起到支撑和保护转子和定子的作用。
泵壳通常由铸铁或不锈钢等材料制成，具有足够的强度和耐腐蚀性。
泵壳内部的流道与转子和定子的形状相适应，使液体或气体能够顺畅地流动。
转子泵的工作原理是利用转子的旋转运动和定子的固定作用，将液体或气体从吸入口抽入泵壳内，然后通过压缩和输送的过程，将其推送到出口。
转子泵通常采用机械密封或填料密封来确保泵体内的液体或气体不会泄漏出来。
除了转子、定子和泵壳，转子泵还包括一些其他的辅助部件。
例如，进出口法兰用于连接泵体和管道系统，使液体或气体的进出更加方
便。
泵轴用于连接转子和电机，通过电机的驱动使转子旋转。
另外，转子泵还配备了一些传感器和仪表，用于监测泵的工作状态和参数。
转子泵的内部构造包括转子、定子、泵壳和其他辅助部件。
这些部件相互配合，使转子泵能够有效地输送液体或气体，广泛应用于工业生产和生活中的各个领域。
通过不断的技术改进和创新，转子泵的性能和效率得到了持续提升，为各行各业的发展提供了可靠的支持。
不锈钢转子泵的使用转速一、引言不锈钢转子泵是一种常见的工业泵类产品，广泛应用于化工、石油、造纸、食品等领域。
在使用不锈钢转子泵时，转速是一个重要的参数，它直接影响到泵的性能和使用效果。
本文将就不锈钢转子泵的使用转速进行详细探讨。
二、泵的工作原理不锈钢转子泵是一种容积泵，其工作原理基于转子之间的互相排斥和流体的容积变化。
通过转子的旋转，泵腔内的液体被带动产生容积变化，从而使液体得以输送。
因此，转速直接决定了泵腔内液体容积变化的速度和输送的流量。
三、合理选择转速的重要性合理选择不锈钢转子泵的使用转速对于保证泵的正常运行和提高工作效率具有重要意义。
如果转速选择过高，会导致泵腔内液体产生剧烈的摩擦和振动，容易损坏泵的密封件和轴承，甚至引起泄漏和泵的故障。
而转速选择过低，则会降低泵的输送能力，影响工作效率。
3.1 转速与流量关系不锈钢转子泵的转速与其输送流量呈正相关关系。
通常情况下，转速越高，泵的流量越大。
但是，随着转速的升高，流量的增长率会逐渐降低，最终趋于平稳。
因此，在选择转速时，需要综合考虑流量需求和泵的性能曲线，选择合适的转速。
3.2 转速与扬程关系不锈钢转子泵的转速与其扬程呈反相关关系。
通常情况下，转速越高，扬程越低。
这是因为在转速较高的情况下，泵腔内液体的流动速度加快，容易产生离心力，从而减小了泵腔内液体的压力。
因此，在选择转速时，需要根据具体的扬程要求进行调整。
3.3 转速与功率关系不锈钢转子泵的转速与其所需驱动功率呈正相关关系。
通常情况下，转速越高，所需驱动功率越大。
因为转速的增加意味着液体流动速度的加快，需要更大的能量来推动液体。
因此，在选择转速时，需要考虑泵所需的驱动功率是否超过了设备的承载能力。
四、合理选择转速的方法合理选择不锈钢转子泵的使用转速，需要根据具体的工况条件和需求来综合考虑。
下面介绍几种常用的选择方法。
4.1 根据流量需求选择根据实际流量需求和泵的性能曲线，选择合适的转速。
转子泵技术参数
1.泵体：泵体材料一般采用碳钢，其中潜污泵可采用不锈钢，耐磨类材料，如铸铁，合金铸铁等。
2.泵轴：泵轴材料一般采用碳钢，其中潜污泵可采用不锈钢，耐磨类材料，如铸铁，合金铸铁等。
3.转子：转子材料一般采用碳钢，其中潜污泵可采用不锈钢，耐磨类材料，如铸铁，合金铸铁等。
4.排量：排量指的是每次转动该泵的机械旋转时的最大流量，通常用立方米/小时（m/h）表示。
5.扬程：扬程是指泵工作时产生的最大抽液高度，一般以米（m）来表示。
6.运行压力：运行压力是指泵产生的最大运行压力，一般以工厂常用的压力单位来表示，如帕斯卡（Pa），巴（Bar），兆帕（MPa）等。
7.传动功率：传动功率是指泵在正常运行时，所需要的驱动功率，一般以千瓦（KW）来表示。
8.流速：流速是指每分钟流体的流量，一般以立方米/分钟（m/min）表示。
9.效率：效率是指泵在不同运行参数下的转子泵的机械效率，一般以%来表示。
10.噪音：噪音是指泵工作时发出的声音，一般以分贝（dB）为
衡量单位。
11.粘度：粘度是指流体的黏性，它的大小反映了流体在管道中
的流动性，一般以流体的特定温度下的流动性参数粘度，单位为真空度（Pas）。
12.温度：温度是指环境温度或流体温度，一般以摄氏度（℃）来表示温度。
13.密度：密度是指物体的质量与体积之比，一般使用克每立方厘米（g/cm）来表示。
14.污染程度：污染程度是指泵中液体的污染程度，一般以悬浮颗粒物的数量，以毫克/升（mg/L）表示。
15.频率：频率是指泵的转速，通常以转/分钟（r/min）表示。
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
转子泵是容积式泵的一种形式。
是由旋转的转子与静止的泵体组成，它没有吸入、排出阀，通过转子与泵体间的相对运动来改变工作容积，并借旋转转子的挤压作用排出液体，同时在另一侧留出空间，形成低压，使液体连续地吸入。
而大家在选择转子泵的时候，一般都是会优先考虑其优点然后在去抉择是否购买。
但需要大家注意的是，在对转子泵选型的时候，除了要关注其优点以外，也需要对转子泵的缺点有所了解。
这样才能根据其缺点来判断是否利大于弊。
现在，就请大家跟着上海沈泉转子泵厂家一起来看看下面的内容吧。
转子泵的缺点：
1、转速较高：由于转子泵的工作原理，其转速较高，这可能会导致一些振动和噪音，需要进行有效的减振和降噪。
2、对于低粘度介质，效率较低：对于一些低粘度的介质，转子泵可能效率较低，需要选择合适的泵型和参数。
3、过载容易发生：当转子泵受到过载或过热时，可能会导致损坏或故障，需要进行有效的维护和管理。
4、某些介质可能有腐蚀性：一些介质可能对转子泵的材料有腐蚀性，需要选择合适的材料或进行有效的防腐处理。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
高精度单转子泵的磁力耦合设计与优化引言：高精度单转子泵作为一种常用的流体传输设备，其性能的优化设计对于提高传输效率、减少能源消耗具有重要意义。
本文将探讨高精度单转子泵的磁力耦合设计与优化方法，以提高其传输效率和运行稳定性。
一、磁力耦合设计原理与结构高精度单转子泵采用磁力耦合技术，通过电磁感应的方式传递动能，将主动转子和被动转子分离，消除了传统密封结构的磨损和泄漏问题。
磁力耦合装置由外磁转子、内磁转子、隔离套管和励磁装置组成。
其中，外磁转子和内磁转子之间的磁感应作用产生了传动力，通过隔离套管进行能量传递。
二、磁场分析与优化设计方法为了提高高精度单转子泵的磁力耦合效果，需要进行磁场分析和优化设计。
一种常用的方法是有限元分析法。
通过建立转子和套管的几何模型，选取适当的边界条件和材料参数，利用有限元分析软件模拟磁场分布。
通过分析磁场分布，可以确定磁力耦合的传动效率和传递能量大小，并进行结构参数的优化设计，以达到最佳的工作效果。
三、优化设计参数与方法1. 磁场强度的优化设计：通过变化磁场激励电流、磁铁间距和磁体的形状等参数，可以调节磁场强度的分布，以达到最佳的传动效果。
2. 励磁电流的优化设计：通过调节励磁电流的大小和频率，可以使得磁场强度与转子间的距离保持最佳匹配，提高磁力传输的效率。
3. 材料的选择与优化：选择具有较高磁导率和低磁滞损耗的材料，可以减小能量损耗，提高磁力耦合的效果。
四、性能测试与分析在完成磁力耦合的优化设计后，需要进行性能测试与分析，以验证设计的有效性。
性能测试可以通过测量转子的转速、传输流量、转矩等参数来评估泵的性能。
通过对测试数据的分析，可以得到泵的效率、功率特性和工作能力等重要参数，以帮助改进和进一步优化设计。
五、结论磁力耦合是高精度单转子泵中的关键技术之一，其设计与优化对于提高泵的传输效率和运行稳定性具有重要意义。
本文介绍了磁力耦合的设计原理与结构，并讨论了磁场分析与优化设计的方法。
转子泵产品技术及参数
一、转子泵产品概述:
转子泵中，凡与输送物料接触的零配件，均采用符合卫生标准的不锈钢材料制作，其密封件均采用无毒橡胶。
可靠的防锈性和无毒密封性确保了安全卫生。
转子的流线结构以及转子室中无死点和非金属件，避免了对被输送物质造成污染。
适用于就地CIP清洗与蒸汽消毒，完全符合美国FDA规范要求及医药级（GMP）规范要求。
特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质，经其输送的物料保持原有的品质部变，不起任何理化反应。
采用外装动、静环式机械密封，可直接水冲洗，耐高压，不易磨损，无泄漏。
体积小，流量大，扬程压力高，适用长距离与高阻力定量输送。
泵的叶轮与传动齿轮分开，且在泵腔内各零配件之间保证一定的间隙，相互不接触，伍磨损，低噪音，可靠性好，使用寿命长，节能降耗。
配置变频器后，可以随意调节流量，并可做一般计量泵使用。
可输送汽、液、固等三相混合物料。
可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
结构紧凑，维护方便，几乎无易损件，运行成本低。
二、转子泵产品特点：
１、凡与介质（物料）接触部位，均采用优质不锈钢制造（材质SUS304、AISI316、316L）完全符合卫生标准。
２、适合输送高粘度、浓度及任何含颗粒的介质（物料）。
３、适合温度-30到+200 摄氏度。
４、压力高，适用长距离与高阻力定量输送。
５、转速低，一般在200 rpm 至600 rpm 之间，经其输送的物料保持原有品质不变，不起任何理化反应。
６、转子和转子之间绝无接触，长期使用亦无磨损，运转平稳，噪音低，效益高。
７、设计新颖、安装维护简单容易，方便清洗，保证机器内部和生产卫生清洁。
三、转子泵产品优势：
胶体泵，系引进国外先进技术，经消化吸收、精心设计、研制而成，与国外同类泵比较，精度高、造价低、外形新颖而填补国内空白，得到了各领域广泛的应用。
1.它与其它泵比较主要有以下几点区别:
a)本泵属容积式泵，输送流量可以较精确的控制也可方便地制成变量泵。
而离心泵的输出流量是不能控制的，随身阻力的增加而下降；
b)本泵的转速很低，一般在200rpm至600rpm之间，被输送的物料被平稳地输出而其成份不会受到破坏。
而离心泵的转速很高，被输送物料受到强力的撞击以及离心力的作用，所以离心泵在输送混合物时经常产生物质成份不一的现象，使成品的质量下降。
而本泵正是解决这一问题的最佳选择，所以它特别适用于输送混合料甚至含有固体颗粒的物料。
c)本泵可用于输送粘度很高的物质，所以又称胶体泵。
而离心泵无此特性。
d)本泵可以方便地制成输出压力较高的品种，如15kg/cm2，适宜于长距离或高阻力定量输送。
2.与螺杆泵比较:
二者同属容积式泵，所以其性能基本相近--能稳输送高粘度的物质，都有较高的输送压力。
但螺杆泵有一最大的缺点决定了它在有卫生要求的场合的不适用性-- 由单螺杆泵的非流线型曲面以及腔室内众多的缺陷决定了它不可能成为卫生级的泵，腔壁四氟或橡校料的损坏更可能对被输送物质造成污染。
而本泵由于转子的流线结构以及转子室中基本没有死点和非金属件，故严格来说在食品饮料、医药等卫生要求较高的行业中，万用输送泵更适合应用，特别是现在的生产线的自动化程度越来越高，同时越来越多的采用了在线（就地）清洗（CIP），这就更显示了选择阳光牌胶体泵的重要性。
