KTV效果器菜单说明

卡拉OK音‎响和一般的‎家庭影院音‎响不同的是‎，作为还原人‎声音的设备‎，K歌效果会‎受音箱影响‎，所以要求音‎箱除了有优‎秀的音质之‎外，还要有足够‎的功率。

如果音箱音‎质不好或者‎功率不够，声音会在K‎歌的时候出‎现失真，这样K歌乐‎趣就被大打‎折扣了，所以一对给‎力的音箱是‎很有必要的‎。

有些用户往‎往在音箱、功放上愿花‎大价钱，而在话筒方‎面又很吝啬‎。

这实在令人‎婉惜。

话筒是卡拉‎O K中关键‎设备，话筒选择不‎当，整个效果就‎无从谈起。

试想，歌声沉闷、单薄、失真、容易啸叫，哪来的享受‎可言？所以在卡拉‎O K系统中‎，话筒的选择‎也是不能马‎虎的。

应选择心型‎、超心型动圈‎话筒。

不要怕贵，使用下来就‎明白，声音效果就‎是不一样。

当然，器材的调节‎同样重要，下面请看卡‎拉OK系统‎的操作调节‎。

调节好音色‎如果对音色‎处理不好，不但会使声‎音单调无味‎，而且会使乐‎器或者演唱‎产生严重的‎失真，因此，千万不可忽‎视音色处理‎的重要性。

对于男声来‎说，大多数人的‎声音比较低沉，缺少高音，为提高演唱‎的清晰度，一般可对3‎000Hz‎左右的频率‎分量进行适‎当提升;而女声又多‎为高音过多‎而使声音发‎“尖”，为使声音宏‎亮，不至于太刺耳，一般可对4‎00Hz 左‎右的频率分‎量进行适当‎提升。

调节好混响‎时间混响通常决‎定了余音的‎长短，对声音的色‎彩和清晰度‎有直接的影‎响。

一般情况下‎，男低音演唱‎时，可将混响时‎间调得短一‎些，以提高声音‎的清晰度;如果是女高‎音演唱时可适当‎延长混响时‎间，以增加声音‎的色彩。

对于演唱场‎所来说，如果房间四‎周墙壁是由‎木板材料构‎成的，那么，其本身就有‎一定混响效‎果，这时混响时‎间应调小一些，以免声音模‎糊不清;反之，如果房间是‎玻璃结构，或者挂有绒‎布窗帘等吸‎声材料，这样的房间‎缺少混响，应将混响时‎间调大一些‎，以免声音发‎生干涩。

还有，现场观众的‎多寡也有很‎大的影响，因为观众的‎服装对声音‎也有很大的‎吸收作用。

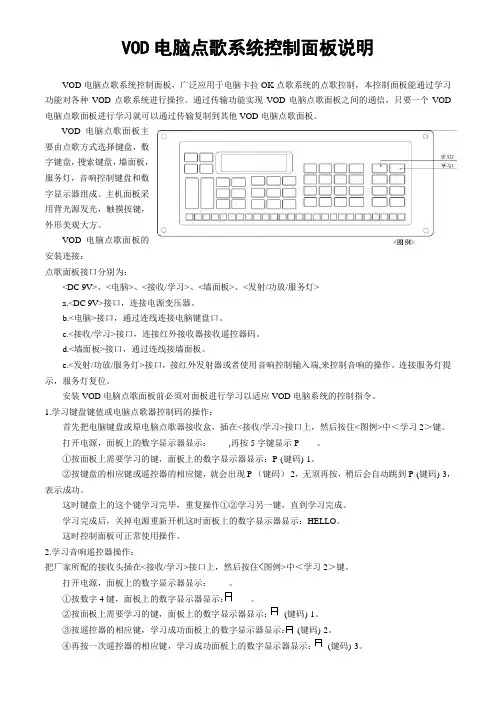

VOD电脑点歌系统控制面板说明VOD电脑点歌系统控制面板，广泛应用于电脑卡拉OK点歌系统的点歌控制，本控制面板能通过学习功能对各种VOD点歌系统进行操控。

通过传输功能实现VOD电脑点歌面板之间的通信，只要一个VOD 电脑点歌面板进行学习就可以通过传输复制到其他VOD电脑点歌面板。

VOD电脑点歌面板主要由点歌方式选择键盘，数字键盘，搜索键盘，墙面板，服务灯，音响控制键盘和数字显示器组成。

主机面板采用背光源发光，触摸按键，外形美观大方。

VOD电脑点歌面板的安装连接：点歌面板接口分别为：<DC 9V>、<电脑>、<接收/学习>、<墙面板>、<发射/功放/服务灯>a.<DC 9V>接口，连接电源变压器。

b.<电脑>接口，通过连线连接电脑键盘口。

c.<接收/学习>接口，连接红外接收器接收遥控器码。

d.<墙面板>接口，通过连线接墙面板。

e.<发射/功放/服务灯>接口，接红外发射器或者使用音响控制输入端,来控制音响的操作。

连接服务灯提示，服务灯复位。

安装VOD电脑点歌面板前必须对面板进行学习以适应VOD电脑系统的控制指令。

1.学习键盘键值或电脑点歌器控制码的操作：首先把电脑键盘或原电脑点歌器接收盒，插在<接收/学习>接口上，然后按住<图例>中＜学习2＞键。

打开电源，面板上的数字显示器显示：------,再按5字键显示P------。

①按面板上需要学习的键，面板上的数字显示器显示：P-(键码)-1。

②按键盘的相应键或遥控器的相应键，就会出现P-（键码）-2，无须再按，稍后会自动跳到P-(键码)-3，表示成功。

这时键盘上的这个键学习完毕，重复操作①②学习另一键，直到学习完成。

学习完成后，关掉电源重新开机这时面板上的数字显示器显示：HELLO。

这时控制面板可正常使用操作。

2.学习音响遥控器操作：把厂家所配的接收头插在<接收/学习>接口上，然后按住<图例>中＜学习2＞键。

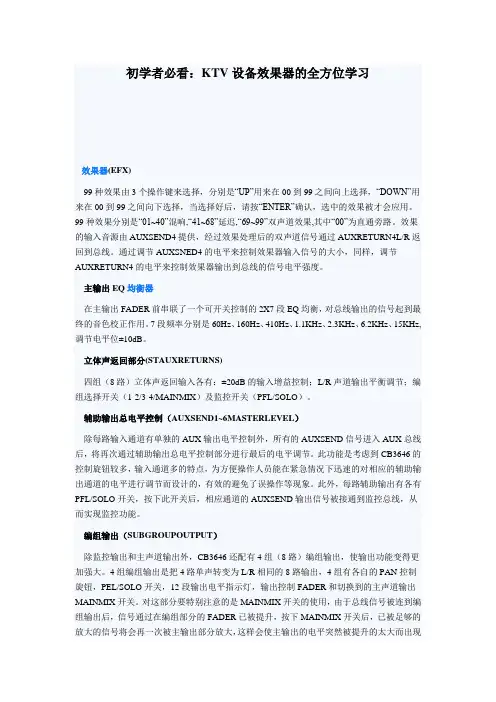

初学者必看：KTV设备效果器的全方位学习效果器(EFX)99种效果由3个操作键来选择，分别是“UP”用来在00到99之间向上选择，“DOWN”用来在00到99之间向下选择，当选择好后，请按“ENTER”确认，选中的效果被才会应用。

99种效果分别是“01~40”混响,“41~68”延迟,“69~99”双声道效果,其中“00”为直通旁路。

效果的输入音源由AUXSEND4提供，经过效果处理后的双声道信号通过AUXRETURN4L/R返回到总线。

通过调节AUXSNED4的电平来控制效果器输入信号的大小，同样，调节AUXRETURN4的电平来控制效果器输出到总线的信号电平强度。

主输出EQ均衡器在主输出FADER前串联了一个可开关控制的2X7段EQ均衡，对总线输出的信号起到最终的音色校正作用。

7段频率分别是60Hz、160Hz、410Hz、1.1KHz、2.3KHz、6.2KHz、15KHz,调节电平位±10dB。

立体声返回部分(STAUXRETURNS)四组（8路）立体声返回输入各有：±20dB的输入增益控制；L/R声道输出平衡调节；编组选择开关（1-2/3-4/MAINMIX）及监控开关（PFL/SOLO）。

辅助输出总电平控制（AUXSEND1~6MASTERLEVEL）除每路输入通道有单独的AUX输出电平控制外，所有的AUXSEND信号进入AUX总线后，将再次通过辅助输出总电平控制部分进行最后的电平调节。

此功能是考虑到CB3646的控制旋钮较多，输入通道多的特点，为方便操作人员能在紧急情况下迅速的对相应的辅助输出通道的电平进行调节而设计的，有效的避免了误操作等现象。

此外，每路辅助输出有各有PFL/SOLO开关，按下此开关后，相应通道的AUXSEND输出信号被接通到监控总线，从而实现监控功能。

编组输出（SUBGROUPOUTPUT）除监控输出和主声道输出外，CB3646还配有4组（8路）编组输出，使输出功能变得更加强大。

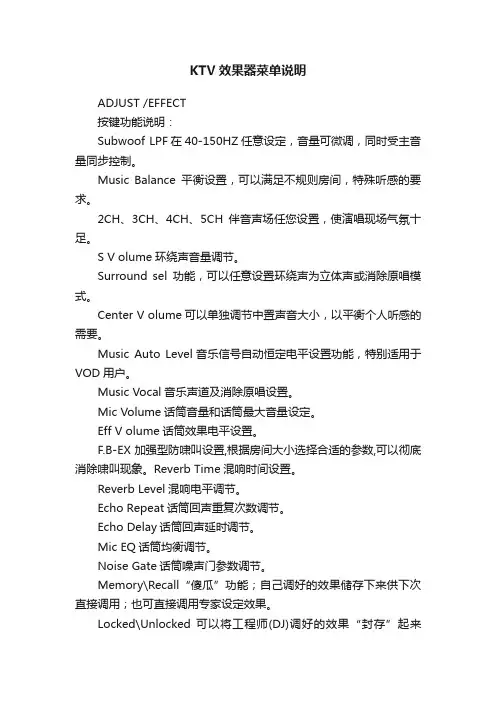

KTV效果器菜单说明
ADJUST /EFFECT
按键功能说明：
Subwoof LPF在40-150HZ任意设定，音量可微调，同时受主音量同步控制。

Music Balance平衡设置，可以满足不规则房间，特殊听感的要求。

2CH、3CH、4CH、5CH伴音声场任您设置，使演唱现场气氛十足。

S V olume环绕声音量调节。

Surround sel功能，可以任意设置环绕声为立体声或消除原唱模式。

Center V olume可以单独调节中置声音大小，以平衡个人听感的需要。

Music Auto Level音乐信号自动恒定电平设置功能，特别适用于VOD用户。

Music Vocal音乐声道及消除原唱设置。

Mic Volume话筒音量和话筒最大音量设定。

Eff V olume话筒效果电平设置。

F.B-EX加强型防啸叫设置,根据房间大小选择合适的参数,可以彻底消除啸叫现象。

Reverb Time混响时间设置。

Reverb Level混响电平调节。

Echo Repeat话筒回声重复次数调节。

Echo Delay话筒回声延时调节。

Mic EQ话筒均衡调节。

Noise Gate话筒噪声门参数调节。

Memory\Recall“傻瓜”功能；自己调好的效果储存下来供下次直接调用；也可直接调用专家设定效果。

Locked\Unlocked 可以将工程师(DJ)调好的效果“封存”起来
（加锁），不被无关的人调乱效果。

伴音和话筒主音量仍可调节。

K6 效果器功能说明Ⅰ、Mic（话筒）1、Mic Feedback（话筒反馈抑制）Mode: OFF、1、2、32、Mic Filter （话筒高通）HPF FREQ: 0～303 Hz3、MIC/PASS :(15 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz-20.6KHz （话筒均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.04、MIC AT:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -34～0dB （压限门）Ratio: 1.0～100 （压限比例）注：PEQ：参量滤波器; Q值：0.4～128LSEQ：Low Shelving 滤波器; Q值：0.4～2.0HSEQ：High Shelving 滤波器; Q值：0.4～2.0Ⅱ、Echo（回声）1、Echo EFF（回声效果混音器）Level:±（相位）0～100 （回声效果音量）Direct Level:±（相位）0～100 （回声直达声音量）2、Echo Pre_Delay:0～250ms （回声预延时）HPF: 0～1000Hz （回声高通）LPF: 5.99KHz～20.6KHz （回声低通）3、Echo Delay: 0～500ms （回声延时时间）Repeat: 0～90% （重复比率）4、Echo Delay R: -50%～+50% （回声右声道延时）Pre_Delay R: 0～50% （回声右声道预延时）5、Echo/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （回声均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.0注：HPF：高通滤波器;LPF：低通滤波器;高通滤波器决定信号的频率下限,而低通滤波器决定信号频率的上限;Ⅲ、Reverb（混响）1、Reverb（混响效果混音器）Level:±（相位）0～100 （混响效果音量）Direct Level:±（相位）0～100 （混响直达声音量）2、Reverb Time:0～5000ms （混响时间）Pre_Delay:0～200ms （混响预延时）3、Reverb HPF:0～1000Hz （混响高通）LPF:5.99KHz～20.6KHz （混响低通）Ⅳ、Music（音乐）1、Music To Main Ch （至主声道的音乐高通）HPF: 0～303Hz/ (12dB/24dB)2、Music/PASS: (7 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （音乐均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.0Ⅴ、Recall（调用）1、Recall Mode: 1～16 （调用模式）Ⅵ、Mian(主声道)1、Work Mode Select （主声道模式选择）Manual（手动）: Sing/Disco（唱/嗨）/ Auto（自动）:------2、Main（主声道混音器）MU:±（相位）0～200（音乐音量）MI:±（相位）0～200 （话筒音量）Echo:±（相位）0～200（回声效果音量）Rev:±（相位）0～200（混响效果音量）3、Main/PASS: (5 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （主声道均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.04、Main AT: 0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）5、Main Delay L: 0～50.0ms （左声道延时时间）Delay R: 0～50.0ms （右声道延时时间）6、Main Mute L:Yes/No （左声道静音）Mute R:Yes/No （右声道静音）Ⅶ、Sub(超低音)1、Work Mode Select （超低模式选择）Manual（手动）:Sing/Disco（唱/嗨）/ Auto（自动）:------2、SUB Mixer （超低音混音器）Music: ±（相位）0～400 （音乐音量）MIC:±（相位）0～400 （话筒音量）3、SUB HPF：Bessel 24dB/Butter 24dB/Link-R 24dB/User 12dB/User 24dB（超低音高通滤波器）FREQ: 0～303Hz Q: 0.4～1.5 (只有User可调)4、SUB LPF：Bessel 24dB/Butter 24dB/Link-R 24dB/User 12dB/User 24dB（超低音低通滤波器）FREQ: 0～303Hz Q: 0.4～1.5 (只有User可调)5、SUB/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （超低音均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.06、SUB AT:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）7、SUB Delay:0～50.0ms （超低音延时）Mute:Yes/No （超低音静音）Ⅷ、S·C (后置·中置)1、Work Mode Select (中置模式选择)Manual（手动）:Sing/Disco（唱/嗨）/ Auto（自动）:------2、CEN（中置混音器）MU:±（相位）0～200（音乐音量）MI:±（相位）0～200 （话筒音量）Echo:±（相位）0～200 （回声效果音量）Rev:±（相位）0～200 （混响效果音量）3、CEN Filter （中置高通）HPF: 0～303Hz/(12dB/24dB)4、CEN/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （中置均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.05、CEN（中置压限）A T:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）6、CEN（中置延时静音）Delay:0～50.0ms （中置输出延时）Mute:Yes/No （静音）7、SUR（后置混音器）MU:±（相位）0～200（音乐音量）MI:±（相位）0～200 （话筒音量）Echo:±（相位）0～200 （回声效果音量）Rev:±（相位）0～200 （混响效果音量）8、SUR Filter （后置高通）HPF FREQ: 0～303Hz9、SUR/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （后置均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.010、SUR（后置压限）A T:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）11、SUR（后置延时）Delay L: 0～50.0ms （后置左声道延时时间）Delay R: 0～50.0ms （后置右声道延时时间）12、SUR（后置静音）Mute L:Yes/No （后置左声道静音）Mute R:Yes/No （后置右声道静音）Ⅸ、System（系统）1、Music Input port （音乐输入选择）Input: 1/2 Gain:0/3/6dB2、Auto Keyset Lock （自动键盘锁）Mode: ON/OFF （开/关）3、System Control （系统模式）Password: - - - - - - （密码）4、System Password （系统密码）Old/New: - - - - - - （旧/新密码）5、Keyset Password （键盘锁密码）Old/New: - - - - - - （旧/新密码）6、Music Start V olume （音乐开启音量）V olume:0～847、Music Limter Volume （音乐最大音量）V olume:0～848、MIC Start V olume （话筒开启音量）V olume:0～849、MIC Limter Volume （话筒最大音量）V olume:0～8410、EFF Start Volume （效果开启音量）V olume:0～7011、EFF Limter Volume （效果最大音量）V olume:0～70Ⅹ、Save(保存)1、Save to Mode: 1～16 （保存模式）PASSWORD:1- Mic 2- Echo 3- Reverb 4-Music 5-Recall 话筒回声混响音乐调用6- Main 7- Sub 8- S·C 9-System 0-Save 主声道超低音环绕·中置系统保存UP/ESC：上行选择键，长按为退出键；DOWN：下行选择键；。

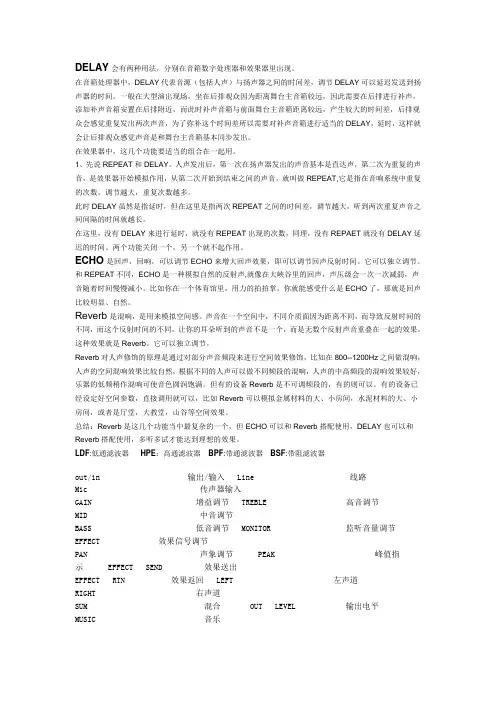

DELAY会有两种用法，分别在音箱数字处理器和效果器里出现。

在音箱处理器中，DELAY代表音源（包括人声）与扬声器之间的时间差，调节DELAY可以延迟发送到扬声器的时间。

一般在大型演出现场，坐在后排观众因为距离舞台主音箱较远，因此需要在后排进行补声，添加补声音箱安置在后排附近，而此时补声音箱与前面舞台主音箱距离较远，产生较大的时间差，后排观众会感觉重复发出两次声音，为了弥补这个时间差所以需要对补声音箱进行适当的DELAY，延时，这样就会让后排观众感觉声音是和舞台主音箱基本同步发出。

在效果器中，这几个功能要适当的组合在一起用。

1、先说REPEAT和DELAY。

人声发出后，第一次在扬声器发出的声音基本是直达声，第二次为重复的声音，是效果器开始模拟作用，从第二次开始到结束之间的声音，就叫做REPEAT,它是指在音响系统中重复的次数，调节越大，重复次数越多。

此时DELAY虽然是指延时，但在这里是指两次REPEAT之间的时间差，调节越大，听到两次重复声音之间间隔的时间就越长。

在这里，没有DELAY来进行延时，就没有REPEAT出现的次数，同理，没有REPAET就没有DELAY延迟的时间。

两个功能关闭一个，另一个就不起作用。

ECHO是回声，回响，可以调节ECHO来增大回声效果，即可以调节回声反射时间。

它可以独立调节。

和REPEAT不同，ECHO是一种模拟自然的反射声,就像在大峡谷里的回声，声压级会一次一次减弱，声音随着时间慢慢减小。

比如你在一个体育馆里，用力的拍拍掌，你就能感受什么是ECHO了，那就是回声比较明显、自然。

Reverb是混响，是用来模拟空间感。

声音在一个空间中，不同介质面因为距离不同，而导致反射时间的不同，而这个反射时间的不同，让你的耳朵听到的声音不是一个，而是无数个反射声音重叠在一起的效果。

这种效果就是Reverb。

它可以独立调节。

Reverb对人声修饰的原理是通过对部分声音频段来进行空间效果修饰，比如在800--1200Hz之间做混响，人声的空间混响效果比较自然，根据不同的人声可以做不同频段的混响，人声的中高频段的混响效果较好，乐器的低频稍作混响可使音色圆润饱满。

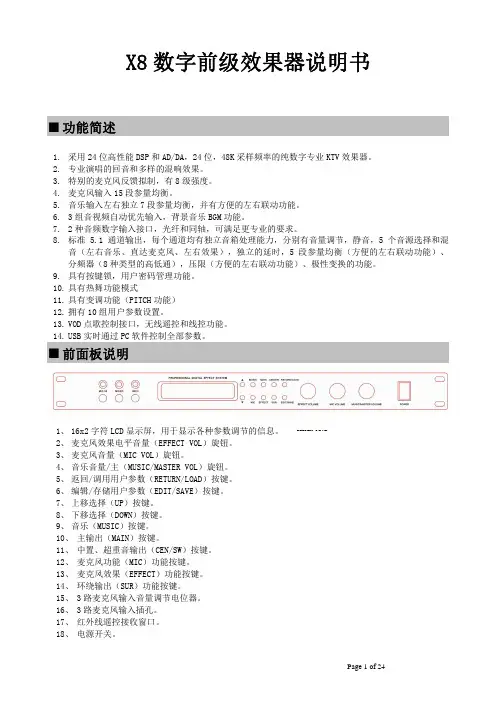

X8数字前级效果器说明书■ 功能简述1. 采用24位高性能DSP 和AD/DA，24位，48K 采样频率的纯数字专业KTV 效果器。

2. 专业演唱的回音和多样的混响效果。

3. 特别的麦克风反馈拟制，有8级强度。

4. 麦克风输入15段参量均衡。

5. 音乐输入左右独立7段参量均衡，并有方便的左右联动功能。

6. 3组音视频自动优先输入，背景音乐BGM 功能。

7. 2种音频数字输入接口，光纤和同轴，可满足更专业的要求。

8.标准 5.1通道输出，每个通道均有独立音箱处理能力，分别有音量调节，静音，5个音源选择和混音（左右音乐、直达麦克风、左右效果），独立的延时，5段参量均衡（方便的左右联动功能）、分频器（8种类型的高低通），压限（方便的左右联动功能）、极性变换的功能。

9. 具有按键锁，用户密码管理功能。

10. 具有热舞功能模式11. 具有变调功能（PITCH 功能） 12. 拥有10组用户参数设置。

13. VOD 点歌控制接口，无线遥控和线控功能。

14. USB 实时通过PC 软件控制全部参数。

■ 前面板说明1、 16x2字符LCD 显示屏，用于显示各种参数调节的信息。

2、 麦克风效果电平音量（EFFECT VOL）旋钮。

3、 麦克风音量（MIC VOL）旋钮。

4、 音乐音量/主（MUSIC/MASTER VOL）旋钮。

5、 返回/调用用户参数（RETURN/LOAD）按键。

6、 编辑/存储用户参数（EDIT/SAVE）按键。

7、 上移选择（UP）按键。

8、 下移选择（DOWN）按键。

9、 音乐（MUSIC）按键。

10、 主输出（MAIN）按键。

11、 中置、超重音输出（CEN/SW）按键。

12、 麦克风功能（MIC）功能按键。

13、 麦克风效果（EFFECT）功能按键。

14、 环绕输出（SUR）功能按键。

15、 3路麦克风输入音量调节电位器。

16、 3路麦克风输入插孔。

17、红外线遥控接收窗口。

安全使用事项在使用本装置之前，请仔细阅读说明书，并遵守有关操作和使用的警言，本说明书要妥善保管以备日后查用。

◆电源：本装置只能使用说明书所标注的电源种类。

◆电源线保护：要注意避免电源线被重物压挤，特别要注意电源线的插头、装置上的出线处及方便插座处，切忌拉、抽电源线。

◆水口湿气：不能放在离水源较近的地方使用，例如：浴缸、洗漱池、厨房水槽、洗手盆潮湿的地下室、游泳池附近等处。

◆温度：本装置必须远离热源。

例如：散热器、加热电阻、各种炉子及其它发热装置（包括放大器）。

◆电击：必须注意防止物品或水流掉进内芯。

如果掉进金属或其它导电物品，会使装置内部产生电击短路的危险。

◆盖板拆卸：因机内存有高压，非电子专业技术人员，切勿拆卸机壳，如果内部电子零件被非正常接触，可能发生严重电击事故。

此事件本公司概不负责。

◆清洁：不要使用挥发性溶液。

如：酒精、涂料稀释剂、汽油、挥发油等擦拭外壳，使用清洁的干布就行。

◆异常气味：当发现异常气味或浓烟时，应立即切断电源并拔出插头，与供货商或最近的维修部门联系，寻求维修服务。

◆长期闲置时：A．为安全起见，请切断电源开关，拔掉电源插头。

以防发生火灾。

B．防止水、金属、易燃品或其它异物掉进机内，以免发生触电及火灾事故。

若发生此类事故时，请立即切断电源，停止使用。

并与本公司服务中心或所在购买商店联系，寻求维修服务。

◆注意：不要把电源插头压在机器下面或夹在其他物品中间；不要把电源设置在人员来往频繁的地方，以免造成因插头破损而发生触电或火灾事故。

致顾客尊敬的顾客：感谢您选用本产品！为了保证阁下和机器的安全，同时令您能充分享受最佳的音响效果，在连接或操作本机之前务必细读本说明书，阅读后请将本说明书妥善保存好以备日后查用。

开箱检查：拆开包装后，请先确认本机是否有因运输途中造成的损伤，并依照本手册要求接线并测试每项功能，如有问题请立即通知销售部。

◆ 购机时请检查机箱后板上的条形编码是否完整，各随机附件是否齐全 等。

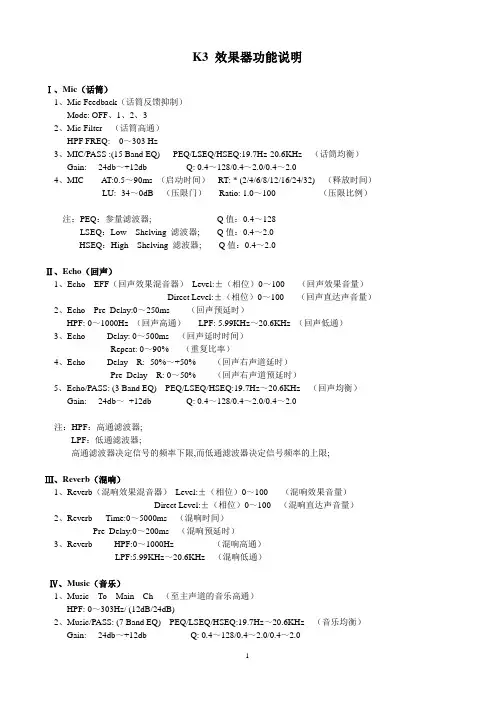

K3 效果器功能说明Ⅰ、Mic（话筒）1、Mic Feedback（话筒反馈抑制）Mode: OFF、1、2、32、Mic Filter （话筒高通）HPF FREQ: 0～303 Hz3、MIC/PASS :(15 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz-20.6KHz （话筒均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.04、MIC AT:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -34～0dB （压限门）Ratio: 1.0～100 （压限比例）注：PEQ：参量滤波器; Q值：0.4～128LSEQ：Low Shelving 滤波器; Q值：0.4～2.0HSEQ：High Shelving 滤波器; Q值：0.4～2.0Ⅱ、Echo（回声）1、Echo EFF（回声效果混音器）Level:±（相位）0～100 （回声效果音量）Direct Level:±（相位）0～100 （回声直达声音量）2、Echo Pre_Delay:0～250ms （回声预延时）HPF: 0～1000Hz （回声高通）LPF: 5.99KHz～20.6KHz （回声低通）3、Echo Delay: 0～500ms （回声延时时间）Repeat: 0～90% （重复比率）4、Echo Delay R: -50%～+50% （回声右声道延时）Pre_Delay R: 0～50% （回声右声道预延时）5、Echo/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （回声均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.0注：HPF：高通滤波器;LPF：低通滤波器;高通滤波器决定信号的频率下限,而低通滤波器决定信号频率的上限;Ⅲ、Reverb（混响）1、Reverb（混响效果混音器）Level:±（相位）0～100 （混响效果音量）Direct Level:±（相位）0～100 （混响直达声音量）2、Reverb Time:0～5000ms （混响时间）Pre_Delay:0～200ms （混响预延时）3、Reverb HPF:0～1000Hz （混响高通）LPF:5.99KHz～20.6KHz （混响低通）Ⅳ、Music（音乐）1、Music To Main Ch （至主声道的音乐高通）HPF: 0～303Hz/ (12dB/24dB)2、Music/PASS: (7 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （音乐均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.0Ⅴ、Recall（调用）1、Recall Mode: 1～16 （调用模式）Ⅵ、Mian(主声道)1、Work Mode Select （主声道模式选择）Manual（手动）: Sing/Disco（唱/嗨）/ Auto（自动）:------2、Main（主声道混音器）MU:±（相位）0～200（音乐音量）MI:±（相位）0～200 （话筒音量）Echo:±（相位）0～200（回声效果音量）Rev:±（相位）0～200（混响效果音量）3、Main/PASS: (5 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （主声道均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.04、Main AT: 0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）5、Main Delay L: 0～50.0ms （左声道延时时间）Delay R: 0～50.0ms （右声道延时时间）6、Main Mute L:Yes/No （左声道静音）Mute R:Yes/No （右声道静音）Ⅶ、Sub(超低音)1、Work Mode Select （超低模式选择）Manual（手动）:Sing/Disco（唱/嗨）/ Auto（自动）:------2、SUB Mixer （超低音混音器）Music: ±（相位）0～400 （音乐音量）MIC:±（相位）0～400 （话筒音量）3、SUB HPF：Bessel 24dB/Butter 24dB/Link-R 24dB/User 12dB/User 24dB（超低音高通滤波器）FREQ: 0～303Hz Q: 0.4～1.5 (只有User可调)4、SUB LPF：Bessel 24dB/Butter 24dB/Link-R 24dB/User 12dB/User 24dB（超低音低通滤波器）FREQ: 0～303Hz Q: 0.4～1.5 (只有User可调)5、SUB/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz （超低音均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.06、SUB AT:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）7、SUB Delay:0～50.0ms （超低音延时）Mute:Yes/No （超低音静音）Ⅷ、Center (中置)1、Work Mode Select (中置模式选择)Manual（手动）:Sing/Disco（唱/嗨）/ Auto（自动）:------2、CEN（中置混音器）MU:±（相位）0～200（音乐音量）MI:±（相位）0～200 （话筒音量）Echo:±（相位）0～200 （回声效果音量）Rev:±（相位）0～200 （混响效果音量）3、CEN Filter （中置高通）HPF: 0～303Hz/(12dB/24dB)4、CEN/PASS: (3 Band EQ) PEQ/LSEQ/HSEQ:19.7Hz～20.6KHz（中置均衡）Gain: -24db～+12db Q: 0.4～128/0.4～2.0/0.4～2.05、CEN AT:0.5～90ms （启动时间）RT: * (2/4/6/8/12/16/24/32) （释放时间）LU: -20～14dB （压限门）Ratio: 1.0～100 （压限比例）6、CEN Delay:0～50.0ms （中置输出延时）Mute:Yes/No （静音）Ⅸ、System（系统）1、Music Input port （音乐输入选择）Input: 1/2 Gain:0/3/6dB2、Auto Keyset Lock （自动键盘锁）Mode: ON/OFF （开/关）3、System Control （系统模式）Password: - - - - - - （密码）4、System Password （系统密码）Old/New: - - - - - - （旧/新密码）5、Keyset Password （键盘锁密码）Old/New: - - - - - - （旧/新密码）6、Music Start V olume （音乐开启音量）V olume:0～847、Music Limter Volume （音乐最大音量）V olume:0～848、MIC Start V olume （话筒开启音量）V olume:0～849、MIC Limter Volume （话筒最大音量）V olume:0～8410、EFF Start Volume （效果开启音量）V olume:0～7011、EFF Limter Volume （效果最大音量）V olume:0～70Ⅹ、Save(保存)1、Save to Mode: 1～16 （保存模式）PASSWORD:1- Mic 2- Echo 3- Reverb 4-Music 5-Recall 话筒回声混响音乐调用6- Main 7- Sub 8- Center 9-System 0-Save 主声道超低音中置系统保存UP/ESC：上行选择键，长按为退出键；DOWN：下行选择键；。

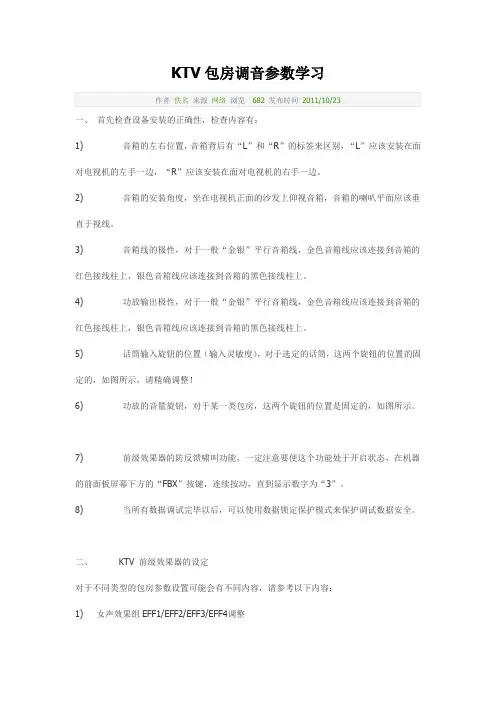

KTV包房调音参数学习
一、首先检查设备安装的正确性，检查内容有：
1) 音箱的左右位置，音箱背后有“L”和“R”的标签来区别，“L”应该安装在面对电视机的左手一边，“R”应该安装在面对电视机的右手一边。

2) 音箱的安装角度，坐在电视机正面的沙发上仰视音箱，音箱的喇叭平面应该垂直于视线。

3) 音箱线的极性，对于一般“金银”平行音箱线，金色音箱线应该连接到音箱的红色接线柱上，银色音箱线应该连接到音箱的黑色接线柱上。

4) 功放输出极性，对于一般“金银”平行音箱线，金色音箱线应该连接到音箱的红色接线柱上，银色音箱线应该连接到音箱的黑色接线柱上。

5) 话筒输入旋钮的位置（输入灵敏度），对于选定的话筒，这两个旋钮的位置的固定的，如图所示，请精确调整！
6) 功放的音量旋钮，对于某一类包房，这两个旋钮的位置是固定的，如图所示。

7) 前级效果器的防反馈啸叫功能，一定注意要使这个功能处于开启状态，在机器的前面板屏幕下方的“FBX”按键，连续按动，直到显示数字为“3”。

8) 当所有数据调试完毕以后，可以使用数据锁定保护模式来保护调试数据安全。

二、KTV 前级效果器的设定
对于不同类型的包房参数设置可能会有不同内容，请参考以下内容：
1) 女声效果组EFF1/EFF2/EFF3/EFF4调整
5) 音乐菜单参数设置。

KTV包房调音参数学习一、首先检查设备安装的正确性，检查内容有：2)音箱的安装角度，坐在电视机正面的沙发上仰视音箱，音箱的喇叭平面应该垂直于视线。

3)音箱线的极性，对于一般“金银”平行音箱线，金色音箱线应该连接到音箱的红色接线柱上，银色音箱线应该连接到音箱的黑色接线柱上。

4)功放输出极性，对于一般“金银”平行音箱线，金色音箱线应该连接到音箱的红色接线柱上，银色音箱线应该连接到音箱的黑色接线柱上。

5)话筒输入旋钮的位置（输入灵敏度），对于选定的话筒，这两个旋钮的位置的固定的，如图所示，请精确调整！6)功放的音量旋钮，对于某一类包房，这两个旋钮的位置是固定的，如图所示。

7)前级效果器的防反馈啸叫功能，一定注意要使这个功能处于开启状态，在机器的前面板屏幕下方的“FB某”按键，连续按动，直到显示数字为“3”。

8)当所有数据调试完毕以后，可以使用数据锁定保护模式来保护调试数据安全。

二、KTV前级效果器的设定对于不同类型的包房参数设置可能会有不同内容，请参考以下内容：1)女声效果组EFF1/EFF2/EFF3/EFF4调整“女声”“EFF1”，效果菜单：女声效果组，“K歌”效果操作顺序：首先按键选择“女声”，然后按键选择“EFF1”，然后按键“效果菜单”调试“EFF1”效果参数，数据将自动保存。

下表参考数据定义为“K歌”效果。

菜单项目参考值说明参数名称为“混响电平”，此参数值为增加演唱效果ReverbLevel0的空间感，模拟大厅演唱效果ReverbTimeReverbRatioEchoRepeatEchoDelayEffectLPF892617013参数名称为“混响时间”，产生效果的空间大小混响高频衰减时间回声重复率回声延迟时间效果声音低通（高切）滤波器“女声”“EFF2”，效果菜单：女声效果组，“业余”效果操作顺序：首先按键选择“女声”，然后按键选择“EFF2”，然后按键“效果菜单”调试“EFF2”效果参数，数据将自动保存。

K T V音响前级效果器调节说明(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除卡拉OK音响和一般的家庭影院音响不同的是，作为还原人声音的设备，K歌效果会受音箱影响，所以要求音箱除了有优秀的音质之外，还要有足够的功率。

如果音箱音质不好或者功率不够，声音会在K歌的时候出现失真，这样K歌乐趣就被大打折扣了，所以一对给力的音箱是很有必要的。

有些用户往往在音箱、功放上愿花大价钱，而在话筒方面又很吝啬。

这实在令人婉惜。

话筒是卡拉OK中关键设备，话筒选择不当，整个效果就无从谈起。

试想，歌声沉闷、单薄、失真、容易啸叫，哪来的享受可言？所以在卡拉OK系统中，话筒的选择也是不能马虎的。

应选择心型、超心型动圈话筒。

不要怕贵，使用下来就明白，声音效果就是不一样。

当然，器材的调节同样重要，下面请看卡拉OK系统的操作调节。

调节好音色如果对音色处理不好，不但会使声音单调无味，而且会使乐器或者演唱产生严重的失真，因此，千万不可忽视音色处理的重要性。

对于男声来说，大多数人的声音比较低沉，缺少高音，为提高演唱的清晰度，一般可对3000Hz左右的频率分量进行适当提升;而女声又多为高音过多而使声音发“尖”，为使声音宏亮，不至于太刺耳，一般可对400Hz左右的频率分量进行适当提升。

调节好混响时间混响通常决定了余音的长短，对声音的色彩和清晰度有直接的影响。

一般情况下，男低音演唱时，可将混响时间调得短一些，以提高声音的清晰度;如果是女高音演唱时可适当延长混响时间，以增加声音的色彩。

对于演唱场所来说，如果房间四周墙壁是由木板材料构成的，那么，其本身就有一定混响效果，这时混响时间应调小一些，以免声音模糊不清;反之，如果房间是玻璃结构，或者挂有绒布窗帘等吸声材料，这样的房间缺少混响，应将混响时间调大一些，以免声音发生干涩。

还有，现场观众的多寡也有很大的影响，因为观众的服装对声音也有很大的吸收作用。

产品说明书一款高端的KTV数字效果器1.摘要首先感谢您使用本产品！本产品采用德国著名之音频设计公司所开发之方案，采用双芯片分别对麦克风和音乐通道进行优化处理，使得音乐声音清晰、定位准确；麦克风声音洪亮饱满、演唱感觉轻松、人声能很好地融入到音乐中。

本效果器的所有信号通道（音乐/麦克风/中置/超低）均有独立的8段参量均衡，配合我们的PC端软件，参量均衡曲线非常直观，可以调节出您需要的效果，完美搭配您的前后端设备。

本效果器还可以直接驱动我们的LED灯带。

灯带的灯光动作随音乐节奏而动作，预置有多种灯光动作模式，在KTV包房中装上我们的灯带，给人一种音乐动态十足的感觉。

------------------------------------------------------------------------------------------------------- 2.技术参数3.控制面板4.输入输出面板5.面板按键和操作UP 键：---------------------------------------------------光标上移键。

DOWN键：----------------------------------------------光标下移键。

ENTER键：----------------------------------------------确认键/ 进入子菜单键。

MIC MENU键（MIC旋钮往下按）：--------------进入麦克风相关菜单键。

MUSIC MENU键（MUSIC旋钮往下按）：------进入音乐相关菜单键。

E1～E4键：---------------------------------------------效果模式操作按键。

模式操作：我们的效果器采用全数字化处理器，可以存储4种用户喜好之效果，用户可以快速在不同效果间切换。

对效果模式的操作如下：(1). 调用效果模式：短按一次E1～E4中的一个按键，即可调出对应之效果。

ktv音响设备的模式、音箱摆位及音箱调试
ktv音响设备的模式、音箱摆位及音箱调试
ktv音响已经成为大众主流产品。

下面我们来介绍一下ktv音响设备的模式及调试。

1、ktv音响设备模式
两只音箱+模拟合并式功放+两支话筒，最早的ktv音响系统以金永音响和BMB音响为主。

例如歌王音响系统的传统模拟音响设计如下：系统的匹配度只需要功放，音箱，有线话筒。

2、房间的音箱摆位：
此系统主要以左右声道主扩声为主。

3、音响系统的连接：
系统的模式连接主要是采用有线话筒，信号直接输入给模拟的合并式功放，再将信号给两只卡拉OK音响。

(二)、ktv音响设备调试
调试上主要采用手动操作，利用锥子通过模拟的旋钮进行调解。

调解的过程中主要是凭自己的耳里来判断所调试的效果和技术参数所到的某一点上。

在通过话筒的喊声使效果到达某一位置上。

(三)、传统模式的特点和特性
1、不可通过计算机进行调试，不能更直观的显示技术参数所到的位址。

2、合并式功放，音乐人声效果处理和功率放大器一体机，只能单独控制系统
ktv音响工程施工中隔音如何处理
(出处: 中国HIFI音响网)。

派对屋DAK-780使用说明书???前面板功能说明2.最大音量设置??长按升调键“#”三秒以上将进入最大音量设置模式，LCD屏显示MUSIC380MAX??KTV280??MIC580，同时MAX会闪烁。

显示的信息代表值用户模式下，用户调整当前的MUSIC音量，EFF音量，MIC音量时，最大值不能超过以上所显示的值，例如用户吧MIC 音量的最大音量值设为30.那么在用户模式下，MIC音量最大只能调整到30。

如果用户想改变以上的最大音量值，请直接旋动面板上的MUSICVOL,EFFVOL,MICVOL三个大旋钮来改变。

????例如：用户想改变最大音乐音量值，请直接旋动面板上的MUSICVOL大旋钮，此时音乐的显示音量值和当前音乐的音量会跟着一起变化，知道满意后停止操作。

当超过5秒不对本机进行操作时，系统将自动返回主界面（用户模式）。

同时自动记忆当前所设置的值。

3.开机模式设置????长按“打不出来的键（用c代替）”键三秒以上进入开机模式设置，LCD屏显示MUSIC1MODEEFF1MIC2同时MODE会闪烁。

显示的信息代表开机时系统自动把当前的MUSIC模式，EFF模式,MIC模式，设定为以上所显示的模式。

如果用户想改变以上的模式，请直接按压面板上的MUSICMODE,EFFMODE,MICMODE三个按钮来改变。

????例如：用户想改变开机时的音乐模式，请直接按压面板上的MUSICMODE按钮，按一下，模式变换一个，直到出现用户想要的模式后停止操作，当超过5秒不对本机进行操作时，系统将自动返回主界面（用户模式）。

同时自动记忆当前所设置的值。

5.麦克风模式的切换与设置本机有6个麦克风模式MIC1~MIC6(也就是说有6个存储区)，每个模式种都包含7段均衡与低切。

6.人声效果模式的切换与设置????本机有8个人声效果模式KTV1~KTV4(也就是说有8个存储区，其中4个存储区为固定模式)（注：KTV表示ECHO+ECHO模式，也就是系统中两个DSP都运行值ECHO模式下。

在机器面板上进行话筒配对的操作步骤如下：1.首先确保要进行配对的话筒电源是打开状态（将另外一支话筒电源暂时关闭）2.按住"Effect vol"键3秒进入无线话筒的频率设置，此时屏幕出现CH A2，A2表示当前的房间好，左右旋转（无按下状态）可以选择其他房间代号，请避免隔壁房间选择同序号的房间号（避免信道干扰），比如一个房间选择A1，那么隔壁房间最好别选择A1和B1。

3.选择完房间号之后，再按一下"Effect vol"键，此时话筒显示"MIC1 PR"，进入话筒1配对的操作界面。

4.进入话筒1配对操作界面之后，请将已打开电源的无线话筒的电源键按住3秒，3秒过后话筒的电源指示灯开始闪烁，此时无线话筒部分已进入配对状态5.无线话筒部分进入配对状态后，请尽快按下机器的“M4”键（模式4），按下之后，液晶屏左上角(MIC1)的信号指示开始闪烁，同时音响会发出“滴……滴”声，请等待3~4秒以后，左上角的信号指示正常显示（不闪烁），“滴……滴”声也不再出现后，话筒1的配对就完成了，您可以测试配对是否正常，开关话筒1的电源，当关闭时，机器液晶屏上的信号指示会消失，当开启电源时，机器液晶屏上的信号指示显示正常6.如果您只需要配对一支话筒，那么操作完上述步骤即可正常使用，如果您还需要配对话筒2，那么此时可以将话筒2的电源打开。

7.在话筒显示“MIC2 PR”界面时再按一下"Effect vol"键，此时话筒显示"MIC2 PR"进入MIC2的配对界面。

8.和话筒1配对的操作步骤一样，按住话筒2的电源键3秒后，话筒2的电源指示灯开始闪烁，此时再按下机器的“M4”键（模式4），液晶屏右上角的信号指示开始闪烁，同时音响会发出“滴……滴”声，请等待3~4秒以后，右上角的信号指示正常显示（不闪烁），“滴……滴”声也不再出现，话筒2的配对已完成，您可以测试配对是否完成，开关话筒2的电源，当关闭时，机器液晶屏上的信号指示会消失，当开启电源时，机器液晶屏上的信号指示显示正常。
