试题.试卷—--通信电子线路试题集汇编全套

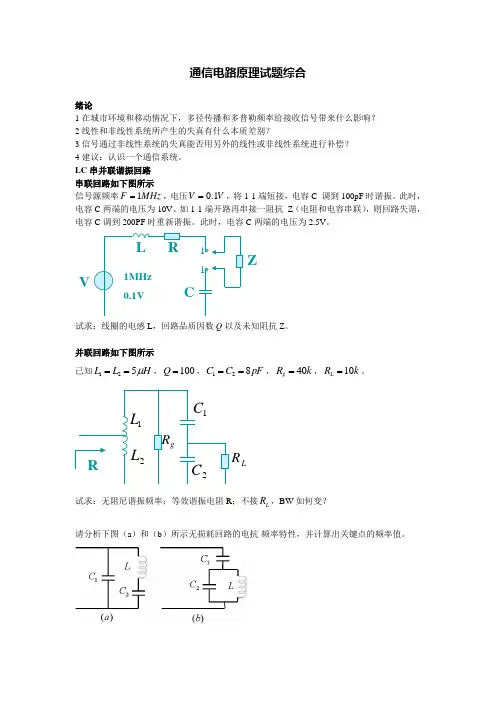

通信电路原理试题综合绪论1在城市环境和移动情况下，多径传播和多普勒频率给接收信号带来什么影响？ 2线性和非线性系统所产生的失真有什么本质差别？3信号通过非线性系统的失真能否用另外的线性或非线性系统进行补偿？ 4建议：认识一个通信系统。

LC 串并联谐振回路 串联回路如下图所示信号源频率1F MHz =，电压0.1V V =，将1-1端短接，电容C 调到100pF 时谐振。

此时，电容C 两端的电压为10V 。

如1-1端开路再串接一阻抗 Z （电阻和电容串联），则回路失谐，电容C 调到200PF 时重新谐振。

此时，电容C 两端的电压为2.5V 。

1MHz0.1V11LR CVZ试求：线圈的电感L ，回路品质因数Q 以及未知阻抗Z 。

并联回路如下图所示已知125L L H μ==，100Q =，128C C pF ==，40g R k =，10L R k =。

1C 2C 1L 2L LR gR R试求：无阻尼谐振频率；等效谐振电阻R ；不接L R ，BW 如何变？请分析下图（a ）和（b ）所示无损耗回路的电抗-频率特性，并计算出关键点的频率值。

请分析下图所示网络有几个谐振频率，并写出它们的表达式。

给定1212,L L C C =>如下图，使并联谐振回路电感支路的电阻r 加大，则回路通频带BW 加大 ；回路等效谐振电阻p R 减小 ；回路谐振角频率p ω 减小 ； 当输入电流I 不变时，回路输入电压0V 减小 ；回路品质因数Q 减小 ；（加大，减小，基本不变，不变）思考题：（1）滤波器可以滤除某些频率分量。

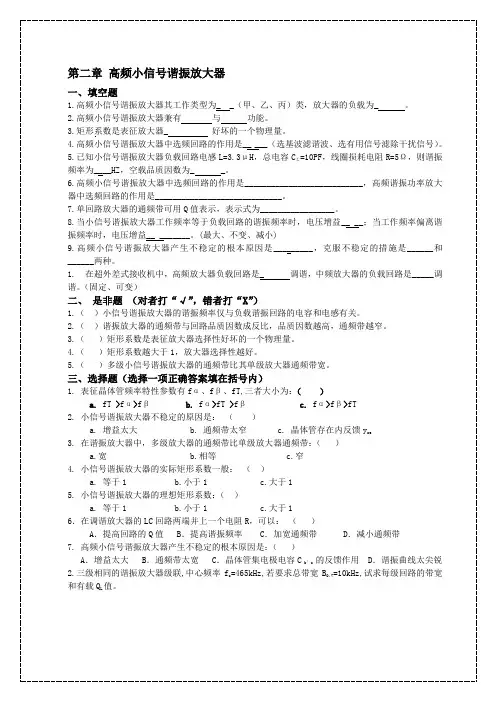

为什么还叫线性电路? （2）串、并联谐振回路是什么类型的滤波器? 高频小信号放大器在共射连接的高频小信号放大器中，影响其增益带宽积的主要因素是什么？它们是如何影响放大器的增益带宽积的？ 答：TLs bb R GBP D R r ω''≈⋅+（教材P103）为获得较大的GBP 和h ω值，应选用b c C '小、bb r '小而T ω高的晶体管；增大L R '，可以增大0A ，但由于D 因子增大，h ω将减小，因而LR '的选择应该兼顾0A 和h ω的要求；管子选完后，为提高h ω值，信号源内阻s R 应尽可能小，即放大器的输入信号应尽量接近恒压源。

专升本《通信电⼦线路》_试卷_答案专升本《通信电⼦线路》⼀、（共75题,共150分）1. 负载电阻和信号源内阻⼤时在电路中应采⽤的联接⽅式是.( ) （2分）A.串联⽅式B.并联⽅式C.抽头接⼊⽅式.标准答案：B2. ⽯英晶体的谐振频率有（）个（2分）A.1个B.2个C.3个.标准答案：B3. ⽪尔斯(Pierce)振荡电路是（）（2分）A.并联型晶体振荡器B.串联型晶体振荡器C.电感三端振荡器.标准答案：A4. 并联回路的谐振频率为f 0=1.5MHz, C0=100pF,谐振时电阻R=5,则回路的Q值为( ) （2分）A.212B.113C.不确定.标准答案：A5. ⾮线性频率变换在变换前后（）（2分）A.頻谱结构不变B.頻谱结构变化C.随增益变.标准答案：B6. 想模拟乘法器的传输特性⽅程是A.见图B.见图C.见图D.见图.标准答案：A7. 晶体管在⾼频运⽤时，两种等效电路主要表⽰⽅法是() （2分）A.形式等效电路和物理模拟等效电路B.混合效电路和物理模拟等效电路C.形式等效电路和交流等效电路.标准答案：A8. 谐振功率放⼤器与⾮谐振功率放⼤器共同之处是( ) （2分）A.都要求输出功率⼤和效率⾼ B.都要求频率⾼C.都要求频带宽.标准答案：A9. 提⾼谐振功率放⼤器功率与效率的途径是( ) （2分）A.尽量降低集电极耗散功率B.采⽤⾃给偏压C.采⽤负偏压.标准答案：A10. ⼯作在临界⼯作状态的丙类谐振功率放⼤器，当输⼊电压波形是余弦信号时，集电极输出电压波形是（）（2分）A.余弦波B.尖顶余弦脉冲C.凹顶余弦脉冲.标准答案：A11. ⾼频⼩信号放⼤器的选择性越好则要求带宽( ) （2分）A.越宽B.越窄C.不变.标准答案：B12. 谐振功率放⼤器中不变当负载电阻由⼩⾄⼤变化时，放⼤器的⼯作状态由( ) （2分）A.⽋压经临界转⼊过压13. 正弦波振荡器根据其⼯作⽅式不同⼜可分为( ) （2分）A.反馈型和负阻型振荡器B.反馈型和正阻型振荡器C.正阻型和负阻型振荡器.标准答案：A14. 为了提⾼LC振荡器的频率稳定度，则回路Q值应该（）（2分）A.提⾼B.降低C.不变.标准答案：A15. 三端式LC振荡器主要有（）（2分）A.电阻三端式，电容三端式B.电感三端式，电容三端式C.电感三端式，电阻三端式.标准答案：B16. 调幅、检波和混频都属于（）（2分）A.频谱搬移电路B.放⼤电路C.⾮线性频率变换电路.标准答案：A17. 普通调幅波的数学表达式为（）（2分）A.B.C..标准答案：A18. 标准调幅波可表⽰为（）（2分）A.AMB.DSBC.SSB.标准答案：A19. 基极调幅电路应⼯作在（）（2分）.标准答案：C20. 混频器的作⽤是（）（2分）A.使本地振荡频率发⽣变化B.将接收信号放⼤⽽保持载频不变C.将接收信号的载频变换到某⼀固定的频率上.标准答案：C21. 减⼩外因引起的相⾓变化DjYF。

通信电子线路模拟试题(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除考试试题纸（ A 卷）课程名称高频电子线路A 专业班级题号一二三四五六七八九十总分题分101010101015101015100备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、(10分，每小题1分) 单项选择题1、常用集电极电流流通角的大小来划分功放的工作类别，丙类功放 D 。

A) = 180O B) 90O180O C) =90 O D) 90O2、在模拟乘法器上接入调制信号VΩm cosΩt和载波信号V cm cosωc t后将产生A 。

A)ωc±Ω B)2ωc±Ω C)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻R P的增大而向临界状态过渡时, 放大器的交流输出电压V cm将 C 。

A) 减小 B) 增大 C) 略有增大 D)略有减小4、设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的B 。

A) 等效阻抗为0 B) 等效阻抗无穷大 C) 等效阻抗成感性 D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源V BB中混入50Hz市电干扰，当输入为等幅正弦波时，其输出电压将成为 B 。

A) 调频波B) 等幅正弦波C) 直流信号按50Hz正弦变化的波 D) 调幅波6、多级单调谐小信号放大器级联，将使（ B ）。

A）总增益减小，总通频带增大 B）总增益增大，总通频带减小C）总增益增大，总通频带增大 D）总增益减小，总通频带减小7、SSB信号的检波可采用（ C ）。

A）小信号检波 B）大信号检波 C）同步检波 D）以上三种均可8、调幅、检波和混频电路的实质都是（B ）。

A）频谱的非线性搬移 B）频谱的线性搬移C）相位变换 D) 以上三种均可5、预加重是在发射机的调制器前，有目的地改变调制信号，使其高频端得到加强，以提高调制频率高端的。

2.欲提高功率放大器的效率，应使放大器的工作状态为（）A.甲类B.乙类C.丙类D. 甲、乙类3.为了使高功放工作在丙类状态，要求基极偏置电压与晶体管的导通电压关系为（）A．小于 B.大于 C. 等于 D. 没关系4.高功放一般工作丙类状态，其效率为（）A．约50% B.约78% C. 大于50%，小于78% D. 大于78%5．丙类高频功率放大器的通角（ D ）A．θ＝180° B．90°＜θ＜180° C．θ＝90° D．θ＜90°6.谐振功率放大器为了高效率、高功率工作，最佳导通角为：（）a. 900b.1200c. 650左右7.要将功率放大器从欠压区调整到临界区，应改变：（）a．U bm减小 b. E c减小 c. R P减小8. 若功放电路的集电极电流是凹陷脉冲，则高频功率放大器的工作状态是：（）a.过压状态b.临界状态c.欠压状态9.若功放的集电极电流是尖顶余弦脉冲，则高频功率放大器的工作状态一定不是：（）a.过压状态b.临界状态c.欠压状态10.谐振功率放大器工作状态是由：（）a. E C、E B决定b. U cm、U bm决定c. u BEmax、u CEmin决定四、分析、计算题1.试画出高频功率放大器原理电路图。

叙述其工作原理，并画出i B, v BE, i C和v CE波形（要求坐标对齐）2. 某谐振功放如图所示。

（1）试问功放的工作类型是什么？谐振功放工作在什么状态才能获得高功率、高效率？（2）试问图中L2C1R B的作用？L1C3的作用？（3）当把图中抽头A点上移，放大器的等效负载阻抗如何变化？若原工作在临界状态，A点上移后工作状态如何变化？3C1LBR5C4C1C2C2L+-+-BEu LuCEu+-+bu-CELR3LA(2)为了使输出功率最大,应如何调整负载R L,并画出此时的动特性曲线。

(3)确定调整后的最大输出功率与原输出功率的比值P omx/P o。

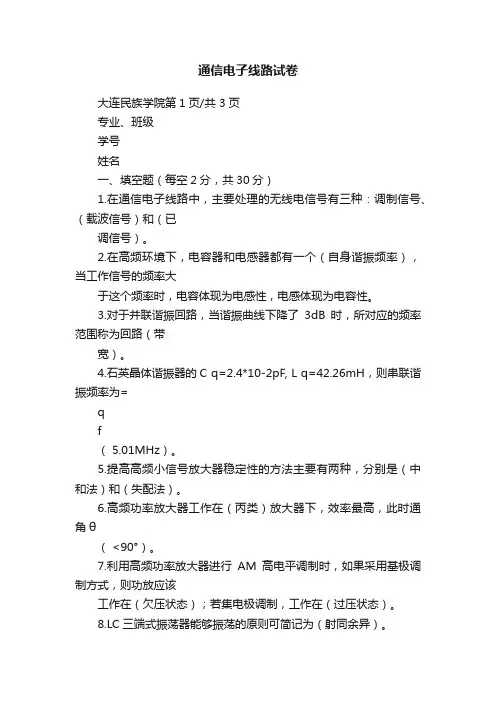

通信电子线路试卷大连民族学院第1页/共 3页专业、班级学号姓名一、填空题（每空2分，共30分）1.在通信电子线路中，主要处理的无线电信号有三种：调制信号、（载波信号）和（已调信号）。

2.在高频环境下，电容器和电感器都有一个（自身谐振频率），当工作信号的频率大于这个频率时，电容体现为电感性，电感体现为电容性。

3.对于并联谐振回路，当谐振曲线下降了3dB时，所对应的频率范围称为回路（带宽）。

4.石英晶体谐振器的C q=2.4*10-2pF, L q=42.26mH，则串联谐振频率为=qf（ 5.01MHz）。

5.提高高频小信号放大器稳定性的方法主要有两种，分别是（中和法）和（失配法）。

6.高频功率放大器工作在（丙类）放大器下，效率最高，此时通角θ（<90°）。

7.利用高频功率放大器进行AM高电平调制时，如果采用基极调制方式，则功放应该工作在（欠压状态）；若集电极调制，工作在（过压状态）。

8.LC三端式振荡器能够振荡的原则可简记为（射同余异）。

9.有一个抑制载波双边带调制器，其调制系数为K，调制电压uΩ=UΩcosΩt，载波电压为u c=U c cosωc t，写出抑制载波双边带调制表达式u DSB(t)=（K UΩU c cosΩt cosωc t）。

10.有一个调频波，调频指数m f=0.5，调制信号的频率F=1KHz，则其带宽为（3）KHz。

11.调频信号的解调方式主要分为直接鉴频法和间接鉴频法，那么脉冲计数式鉴频法属于（直接鉴频法）。

二、选择题（每空2分，共20分）1.对于串并联回路，下列说法不正确的是（ C ）。

A、在串联回路中，U C=U L=QUB、在并联回路中，I C=I L=QIC、回路的品质因数值越大，选择性越差D、谐振时，回路体现纯阻性2.在抽头并联回路中，U、R和L1为抽头两端电压、电阻和电感，U T、R0和L为回路总电压、总阻抗以及总电感，下列表达不正确的是（ B ）。

电子线路试题及答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V C E 一定时， 与之间的关系。

13、作放大作用时，场效应管应工作在 区。

14、 放大电路的静态工作点通常是指_ _、 和_ 。

15、 某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是 _。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

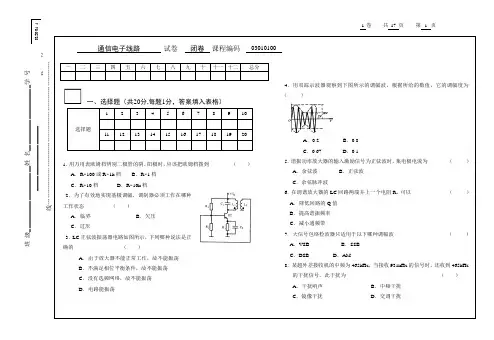

1 卷 共 17 页 第 1 页班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………A ．0.2 C ．0.67 ．谐振功率放大器的输入激励信号为正弦波时，A ．余弦波 C ．余弦脉冲波．在调谐放大器的LC班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………MC1596还能用在哪些场合？ （10分）一、选择题（共20分,每题1分，答案填入表格）12 3 4 5 6 7 8 9 10A ．0.2 C ．0.67 ．谐振功率放大器的输入激励信号为正弦波时，A ．余弦波 C ．余弦脉冲波．在调谐放大器的LC班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………MC1596还能用在哪些场合？ （10分）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．考毕兹电路B ．哈特莱电路C ．西勒电路D ．克拉泼电路4．谐振功率放大器与调谐放大器的区别是 A ．前者比后者电源电压高班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………B ．2.3V 3.25V D ．1.63V．石英晶体振荡器的主要优点是 B ．振幅稳定 ．频率稳定度高 D ．减小谐波分量 ．无线通信系统接收设备中的中放部分采用的是以下哪种电路 B ．谐振功率放大器 D ．鉴频器．调幅收音机中频信号频率为 B ．10.7MHz B ．检波 C ．混频 为了有效地实现基极调幅，调制器必须工作在哪种工作状态 B ．欠压班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………（1） （2） （3） （4） 、如图大信号检波电路，已知：输入已调波u i =20(1+0.3cos2πFt)cos2πf C t (V)载频f c ＝465kHz ，调制信号频率F ＝5kHz ，负载电阻R L =5kΩ，试确定：滤波电容C L 的大小 若电容C 6开路，对B 点波形有无影响？ （13分）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．考毕兹电路B ．2.3V 3.25V D ．1.63V．石英晶体振荡器的主要优点是 B ．振幅稳定 ．频率稳定度高 D ．减小谐波分量 ．无线通信系统接收设备中的中放部分采用的是以下哪种电路 B ．谐振功率放大器 D ．鉴频器．调幅收音机中频信号频率为 B ．10.7MHz班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………B ．检波C ．混频 效地实现基极调幅，调制器必须工 B ．欠压 ．检波并经隔直电容后的信号成份有 ．调幅波、低频、直流班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？锁相环路稳频效果优越。

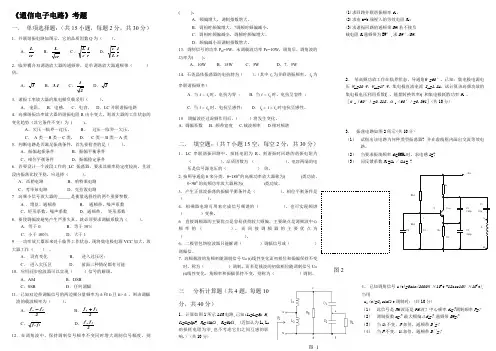

图 1《通信电子电路》考题一． 单项选择题：（共15小题，每题2分，共30分）1．并联谐振电路如图示，它的品质因数Q 为（ ）。

A ．cr LB ．crL C ．r 1c L D ．r 1L c2．临界耦合双调谐放大器的通频带，是单调谐放大器通频带（ ）倍。

A ．3B ．1.3C ．21 D ．23．谐振工率放大器的集电极负载采用（ ）。

A ． 电阻，B ．电感，C ．电容，D ．LC 并联谐振电路 4．高频谐振功率放大器的谐振电阻R 由小变大，则放大器的工作状态的变化趋势（其它条件不变）为 ( )。

A ．欠压一临界—过压，B ． 过压一临界一欠压，C ． A 类一B 类一C 类，D ． C 类一B 类一A 类 5．判断电路是否满足振荡条件，首先要检查的是（ ）。

A ．振幅起振条件 B ．振幅平衡条件 C ．相位平衡条件 D ．振幅稳定条件6．若要设计一个波段工作的LC 振荡器，要求其频率稳定度较高，且波段内振荡比较平稳，应选择（ ）。

A ．西勒电路 B ．哈特莱电路 C ．考毕兹电路 D ．克拉泼电路7 高频小信号放大器的______是衡量选择性的两个重要参数. A ．增益、通频带B ． 通频带、噪声系数C ．矩形系数、噪声系数D ．通频带、 矩形系数 8．要使调幅波避免产生严重失真，就必须要求调幅系数为（ ）。

A ．等于0B ．等于30％C ．小于100％D ．大于19 一功率放大器原来处于临界工作状态，现将集电极电源VCC 加大，放大器工作（ ） 。

A ． 没有变化B ． 进入过压区；C ． 进入欠压区D ． 前面三种情况都有可能 10．应用同步检波器可以实现（ ）信号的解调。

A ．AM B ．DSBC ．SSBD ．任何调幅11．已知双边带调幅信号的两边频分量频率为f 1和f 2且f 2> f 1 ，则该调幅 波的载波频率为（ ）。

A ．2f f 12- B ．2f f 12+C ．12f f D ．2ff 1212．在调角波中，保持调制信号频率不变同时增大调制信号幅度，则( )。

《通信电子线路》复习题一、填空题1、通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2、无线通信中，信号的调制方式有调幅、调频、调相三种，相应的解调方式分别为检波、鉴频、鉴相。

3、在集成中频放大器中，常用的集中滤波器主要有：LC 带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

4、谐振功率放大器为提高效率而工作于丙类状态，其导通角小于90度，导通角越小，其效率越高。

5、谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。

6、已知谐振功率放大器工作在欠压状态，为了提高输出功率可将负载电阻Re增大，或将电源电压Vcc减小，或将输入电压Uim增大。

7、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。

最佳工作状态的特点是输出功率最大、效率较高8、为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

9、要产生较高频率信号应采用LC 振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。

11、反馈式正弦波振荡器的幅度起振条件为 A F1，相位起振条件（n=0,1,2 ）。

12、三点式振荡器主要分为电容三点式和电感三点式电路。

13、石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

14、并联型石英晶振中，石英谐振器相当于电感，串联型石英晶振中，石英谐振器相当于短路线。

15、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。

16、普通调幅波的数学表达式U AM t=Ucm（ 1+M cos Ωt ） cos ω ct ，为了实现不失真调幅，Ma一般≤1。

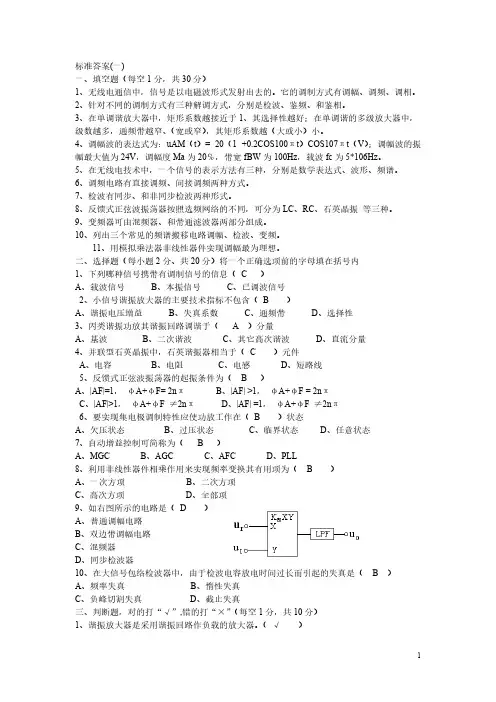

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（　B　）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。

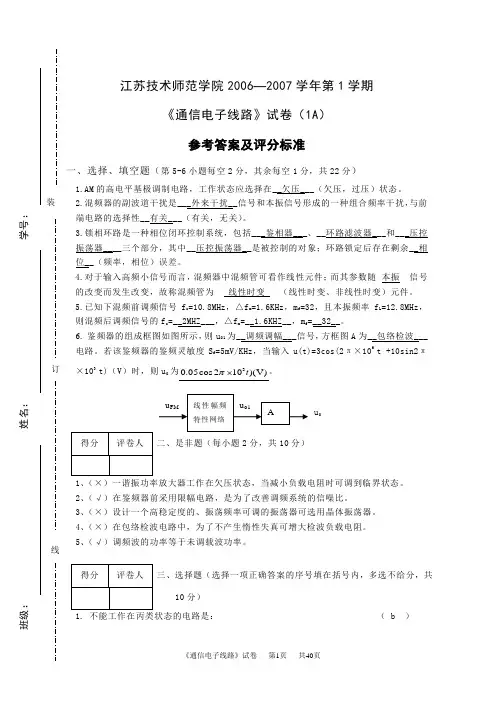

江苏技术师范学院2006—2007学年第1学期《通信电子线路》试卷（1A ）参考答案及评分标准第5-6小题每空2分，其余每空1分，共22分）1.AM 的高电平基极调制电路，工作状态应选择在__欠压___（欠压，过压）状态。

2.混频器的副波道干扰是___外来干扰__信号和本振信号形成的一种组合频率干扰，与前端电路的选择性__有关___（有关，无关）。

3.锁相环路是一种相位闭环控制系统，包括___鉴相器___、__环路滤波器___和___压控振荡器____三个部分，其中__压控振荡器__是被控制的对象；环路锁定后存在剩余__相位__（频率，相位）误差。

4.对于输入高频小信号而言，混频器中混频管可看作线性元件；而其参数随_本振__信号的改变而发生改变，故称混频管为___线性时变___（线性时变、非线性时变）元件。

5.已知下混频前调频信号f c =10.8MHz ，△f m =1.6KHz ，m f =32，且本振频率f L =12.8MHz ，则混频后调频信号的f c =__2MHZ___，△f m =__1.6KHZ__，m f =__32__。

6. 鉴频器的组成框图如图所示，则u 01为__调频调幅___信号，方框图A 为__包络检波___电路。

若该鉴频器的鉴频灵敏度S f =5mV/KHz ，当输入u(t)=3cos(2π×106t +10sin2π×103t)（V ）时，则u 0为30.05cos 210)(V)t π⨯。

二、是非题（每小题2分，共10分）1、（×）一谐振功率放大器工作在欠压状态，当减小负载电阻时可调到临界状态。

2、（√）在鉴频器前采用限幅电路，是为了改善调频系统的信噪比。

3、（×）设计一个高稳定度的、振荡频率可调的振荡器可选用晶体振荡器。

4、（×）在包络检波电路中，为了不产生惰性失真可增大检波负载电阻。

5、（√）调频波的功率等于未调载波功率。

理工大学期末考试《通信电子线路》A 试卷2分，共26分）1. 某无线通信系统的工作频率为225MHZ ，它属于VHF(甚高频)频段，波长λ= 1.33 米，主要传播方式是直线传播/对流层散射，天线长度应为0.35m 。

2. 已知某一串联谐振回路的谐振频率为MHz f 10=，若要求对频率为990kHz 的干扰信号有足够的衰减，则回路的通频带应满足kHz f 2027.0≤∆，回路品质因数应满足50>Q 。

3. 由于晶体管存在 re y的反馈，所以它是一个“双 向”元件。

对其进行单向化的方法有 中和法 和 失配法 。

4. LC 并联谐振回路，当0f f =时谐振时回路阻抗最 大 且为 纯阻 性，当0f f <时呈 感性 ，0f f >时呈 容性 。

5. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益 和 通频带成反比关系。

与单调谐回路相比，双调谐回路谐振放大器的优点是 选择性好 。

6. 某晶体管谐振功率放大器工作时，已知24=cc V V ，mA I c 2500=，W P o 5=，集电极电压利用率1=ξ，则回路谐振阻抗为 57.6Ω 。

7. 谐振功率放大器通常工作在 丙 类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为 脉冲 波，由于集电极负载的 滤波 作用，输出的是与输入信号频率相同的 正 弦 波。

8. 已调波信号V t t t t t u 102cos 106cos 2102cos 102sin )(6363⨯⋅⨯+⨯⋅⨯=ππππ，则)(t u 为抑制载波的双边带幅度调制波。

解调该信号应采用 同步检波 ，其解调输出为V t t t u o 106cos 2102sin )(33⨯+⨯=ππ。

9. 电容三端式振荡器的发射极至集电极之间的阻抗ce Z 性质应为 容性 ，发射极至基极之间的阻抗be Z 性质应为 容 性 ，基极至集电极之间的阻抗cb Z 性质应为感 性。

常 州 工 学 院 试 卷1 卷 共 5 页 第 1 页班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………A ．该电路可以产生正弦波振荡B ． 该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C ． 该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D ．该电路不能产生正弦波振荡，原因在于振幅平衡、足；班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．VSBC ．DSB ．如图所示为示波器测量正弦波波形参数的画面，1μs ，则所测正弦波的频率为 B ．250kHz C ．125kHzD cos ωC t,调制信号u Ω(t)= U Ωsin Ωt ，则调相波的表达式为（ωC t ＋m P sin Ωt ） B ．u PM (t)=U C cos （ωC ＋m P sin Ωt ）cos ωC t D ．u PM (t)=kU ΩU C cos ω．某超外差接收机的中频f I ＝465kHz ，输入信号载频fc ＝810kHz （ C ）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………2.3V3.25V ．检波并经隔直电容后的信号成份有 ．调幅波、低频、直流 ．等幅载波和上下边频．等幅载波、低频、直流 ．下列哪种说法是正确的 同步检波器要求接收端载波与发端载波频率相同、幅度相同班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？锁相环路稳频效果优越。

电子线路试题及答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V C E 一定时， 与之间的关系。

13、作放大作用时，场效应管应工作在 区。

14、 放大电路的静态工作点通常是指_ _、 和_ 。

15、 某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是 _。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

复习题一、选择题1.二极管峰值包络检波器适用于哪种调幅波的解调〔C〕。

A 单边带调幅波B 抑制载波双边带调幅波C 普通调幅波D 残留边带调幅波2.欲提高功率放大器的效率，应使放大器的工作状态为〔C〕。

A 甲类B 乙类C 丙类3.变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数n为〔C〕。

A 1/3B 1/2C 2D 44.*超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的干扰信号，此干扰为〔B〕。

A 干扰哨声B 镜像干扰C 互调干扰D 交调干扰5.*单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为〔C〕A 0.6B 0.4C 0.25D 0.16.以下几种混频器电路中，输出信号频谱最纯洁的是〔A〕A 二极管混频器B 三极管混频器C 模拟乘法器混频器7.*丙类谐振功率放大器工作在临界状态，假设保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为〔C〕A 过压B 临界C 欠压8.鉴频的描述是〔 B 〕A 调幅信号的解调B 调频信号的解调C 调相信号的解调9.以下列图所示框图能实现何种功能. ( C )其中u s(t)= U s cosωs tcosΩt，u L(t)= U L cosωL tA 振幅调制B 调幅波的解调C 混频D 鉴频10.在超外差式调幅收音机中，混频器的输出谐振回路应调谐在什么频率上.( D)A 载波频率f cB 本机振荡频率f LC f c + f LD f c - f L11.图1所示的检波电路适于对哪种已调信号进展检波. ( C)A 抑制载波的双边带调幅波B 单边带调幅波C 普通调幅波D 调相波12.调频波的瞬时附加相位与什么成正比.( A )A 调制信号的积分B 调制信号的微分C 调制信号的瞬时值D 调制信号的频率13.在谐振功率放大器中，为了提高谐波抑制能力，谐振回路的Qe值〔A〕A越大越好B越小越好C无关14.为了实现丙类工作，基极偏置电压应设置在功率管的〔B〕A 放大区B 截止区C 饱和区15.*调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，假设调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为〔B〕A 12kHzB 24kHzC 20kHzD 40kHz16.双边带调制信号和单边带调制信号的载波被〔C〕A变频B搬移C抑制17.双边带调制信号和单边带调制信号的包络是否反映调制信号的变化规律。

2019-2020学年度第一学期电子信息学院《通信电子线路》期末试卷（A ）卷共六页1. （7分）正弦波调幅的主要方式有如下五种：1.2.3.4.5. ，其中只能使用同步解调的是： 、 。

2．（3分）丙类功率放大器的集电极馈电方式分为两种，分别是 和 ，而基极馈电一般采用 。

3．（2分）串联型晶体振荡电路中，晶体的作用相当于 ， 并联型晶体振荡电路中，晶体的作用相当于 。

4. （1分）若要避免二极管包络检波器的出现惰性失真，应该满足的条件是：5.（4分）单一频率的正弦波进行调频时，调频信号的频谱包含无穷多的以为中心的旁频分量，旁频分量间的间隔为 ，每个旁频分量的幅度由调制指数的 函数确定，所有频谱分量的功率之和等于 。

6.（3分）随意列出3种鉴频电路的名称：1、 ， 2、 ， 3、二、1．(6分)判断下列电路哪些能振荡，哪些不能振荡。

图1（）图2（）图3 （）2．(4分)某高频功率放大器输出功率为0.5W，若增大此功放的电源电压Ucc时，其输出功率增加不明显，则说明此功率放大器工作于（）状态A、放大B、欠压C、过压D、临界E、饱和F、截止若要明显增大此功放的输出功率，还可以采取哪些措施（）A、增大基极输入电压u bmB、减小增大基极输入电压u bmC、调高基极偏置电压U BBD、调低基极偏置电压U BBE、适当增大集电极等效负载RΣF、适当减小集电极等效负载RΣ评卷人得分1．（5分）有一超外差接收机，波段为535KH Z~1605KH Z,中频f i=465 KH Z。

在收听550 KH Z的电台时，听到有频率为1480kHz其它台播音。

试分析：（1）这种干扰为何种干扰？（2）它是如何产生的？2．（5分）某调频信号的表达式为u (t)=10cos(2π×107 t+3sin2π×103 t)V，求：1)载波频率、调制信号频率各为多少？2)调制指数m f、最大频偏Δf m、信号带宽BW0.11、（10分）某工厂在生产一批设备时，发现配料中一级小信号调谐放大器里的空心电感（0.5mm漆包线绕8圈，线圈直径为5mm）数量不够，由于一时就是找不到同样的漆包线来绕制线圈，所以他决定用先用细的线圈绕成同样的圈数得到所需要的电感量，然后再在线圈两端并联一个电阻来调节电路的损耗电阻，他认为理论上讲，当并联后电路两端的直流电阻等于原线圈的直流电阻时，电路性能应该一样。
