电动工具及移动式电气设备培训讲义.pptx
- 格式：pptx
- 大小：231.32 KB
- 文档页数：35
下载文档原格式
合集下载
手持电工工具及移动电气设备课件学习
第4页/共14页
① 安装前应检查弧焊机是否完好，绝缘电阻是否合格（一次绝缘 电阻不低于1MΩ 、二次绝缘电阻不低于0.5MΩ ）。
②弧焊机英语安装环境条件相适应，应安装在干燥、通风良好处； 不应安装在易燃易爆环境、有腐蚀气体、有严重尘垢或剧烈振动的环境， 并应避开高温、水池处。
③弧焊机一次额定电压应与电源电压相符合、接线应正确、应经端 子排接线；多台焊机尽量均匀地分接于三相电源，以尽量保持三相平衡。
第3页/共14页
⑦绝缘电阻合格，带电部分与可触及导体之间的绝缘电阻Ⅰ类设 备不低于2MΩ、 Ⅱ类设备不低于7MΩ。
⑧装设合格的短路保护装置（如熔断器）。 ⑨ Ⅱ类和Ⅲ类 手持电动工具修理后不得降低原设计确定的安全技术指标。
⑩用毕及时切断电源，并妥善保管。
2.交流弧焊机的安全要求 交流弧焊机的一次额定电压为380V、二次空载电压为70V左右、二 次额定工作电压为30V左右、二次工作电流达数十至数百安培、电弧温 度高达6000℃ 。 安装和使用交流弧焊机应注意：
第6页/共14页
3.隔离变压器 在接地电网中，可以装备一台隔离变压器，并由该隔离变压器给单 相设备供电。隔离变压器的变比是1：1。
4.双重绝缘 Ⅱ类工具在防止触电保护方面属于双重绝缘工具，不需要用接地或 接零保护，它是一种新型、安全性能较高的工具。双重绝缘是指除基本 绝缘之外，还有一层独立的附加绝缘。 5.熔断器保护 即在电路的相线上接上重盒式或管式熔断器。利用电路的热效应在 一定额定电流值时熔化并断开电路。熔断器额定值一般是工具铭牌上所 示额定电流的1.5～2倍。
第2页/共14页
二 安全性能要求
1.手持电动工具的安全要求
① 辨认铭牌，检查工具或设备的性能是否与使用条件相适应。 ②检查其防护罩、防护盖、手柄防护装置等有无损伤、变形或松 动。 ③检查电源开关是否失灵、是否破损、是否牢固、接线有无松动。 ④电源线应采用橡皮绝缘软电缆；单相用三芯电缆、三相用四芯 电缆；电缆不得有破损或龟裂、中间不得有接头。 ⑤ Ⅰ类设备应有良好的接零或接地措施，且保护导体应与工作 零线分开；保护零线或地线应采用截面积0.75～1.5mm2以上的多股软 铜线，且保护零线最好与相线、工作零线在同护套内。 ⑥ 使用Ⅰ类手持电动工具应配合绝缘用具，并根据用电特征安 装漏电保护器或采取电气隔离及其它安全措施。
① 安装前应检查弧焊机是否完好，绝缘电阻是否合格（一次绝缘 电阻不低于1MΩ 、二次绝缘电阻不低于0.5MΩ ）。
②弧焊机英语安装环境条件相适应，应安装在干燥、通风良好处； 不应安装在易燃易爆环境、有腐蚀气体、有严重尘垢或剧烈振动的环境， 并应避开高温、水池处。
③弧焊机一次额定电压应与电源电压相符合、接线应正确、应经端 子排接线；多台焊机尽量均匀地分接于三相电源，以尽量保持三相平衡。
第3页/共14页
⑦绝缘电阻合格，带电部分与可触及导体之间的绝缘电阻Ⅰ类设 备不低于2MΩ、 Ⅱ类设备不低于7MΩ。
⑧装设合格的短路保护装置（如熔断器）。 ⑨ Ⅱ类和Ⅲ类 手持电动工具修理后不得降低原设计确定的安全技术指标。
⑩用毕及时切断电源，并妥善保管。
2.交流弧焊机的安全要求 交流弧焊机的一次额定电压为380V、二次空载电压为70V左右、二 次额定工作电压为30V左右、二次工作电流达数十至数百安培、电弧温 度高达6000℃ 。 安装和使用交流弧焊机应注意：
第6页/共14页
3.隔离变压器 在接地电网中，可以装备一台隔离变压器，并由该隔离变压器给单 相设备供电。隔离变压器的变比是1：1。
4.双重绝缘 Ⅱ类工具在防止触电保护方面属于双重绝缘工具，不需要用接地或 接零保护，它是一种新型、安全性能较高的工具。双重绝缘是指除基本 绝缘之外，还有一层独立的附加绝缘。 5.熔断器保护 即在电路的相线上接上重盒式或管式熔断器。利用电路的热效应在 一定额定电流值时熔化并断开电路。熔断器额定值一般是工具铭牌上所 示额定电流的1.5～2倍。
第2页/共14页
二 安全性能要求
1.手持电动工具的安全要求
① 辨认铭牌，检查工具或设备的性能是否与使用条件相适应。 ②检查其防护罩、防护盖、手柄防护装置等有无损伤、变形或松 动。 ③检查电源开关是否失灵、是否破损、是否牢固、接线有无松动。 ④电源线应采用橡皮绝缘软电缆；单相用三芯电缆、三相用四芯 电缆；电缆不得有破损或龟裂、中间不得有接头。 ⑤ Ⅰ类设备应有良好的接零或接地措施，且保护导体应与工作 零线分开；保护零线或地线应采用截面积0.75～1.5mm2以上的多股软 铜线，且保护零线最好与相线、工作零线在同护套内。 ⑥ 使用Ⅰ类手持电动工具应配合绝缘用具，并根据用电特征安 装漏电保护器或采取电气隔离及其它安全措施。
手持式电动工具和移动式电气设备课件
或松动。 3.检查电源开关是否失灵、是否破损、是否牢固、接ห้องสมุดไป่ตู้有无
松动。 4.电源线应采用橡皮绝缘软电缆。单相用三芯电缆、三相用
四芯电缆，电缆不得有破损或龟裂、中间不得有接头。 5. I 类设备应有良好的接零或接地措施，且保护导体应与工
作零线分开；保护零线（或地线）应采用截面积0.75~1.5 mm2以上的多股软铜线；且保护零线（地线）最好与相线、 工作零线在同一护套内。
6.使用 I 类手持电动工具应配合绝缘用具，并根据用电特征 安装漏电保护器或采取电气隔离及其他安全措施。
7.绝缘电阻合格。带电部分与可触及导体之间的绝缘电阻： I类设备不低于2MΩ，Ⅱ类设备不低于7MΩ、Ⅲ类设备不 低 于1MΩ。交流耐压试验标准分别为950V、2800V和380V。
8.装设合格的短路保护装置。 9.Ⅱ类和Ⅲ类手持电动工具修理后不得降低原设计确定的安
I 类工具，必须采用漏电保护器或经安全隔离变压器供电。否则， 使用者必须戴绝缘手套，穿绝缘鞋或站在绝 缘垫上。 (2)在潮湿的场所或金属构架等导电性能良好的作业场所，必 须使 用 Ⅱ 或 Ⅲ类工具。如果要使用 I类工具。必须装设额 定漏电动 作电流不大于 30mA、动作时间不大于0.1秒的漏 电保护器。 (3)在狭窄场所如锅炉、金属容器，管道等应使用Ⅲ类工具。 如果使用 Ⅱ类工具，必须装设额定漏电动作电流不大于15mA、 动作时间不大于0.1秒的漏电保护器。不得使用 I 类工具。
安全技术措施
1-保护接地(接零) 2-安全电压 3-隔离变压器 4-双重绝缘 5-熔断器保护 6-绝缘安全工具 7-漏电保护 8-注意事项
手持式电动工具在使用中需要经常移动，振动也比较大， 容易发生碰壳事故，而它又往往是在工作人员紧握之下运行 的，而且其电源线的绝缘也容易由于拉、磨或其它机械原因 而遭到破坏。
松动。 4.电源线应采用橡皮绝缘软电缆。单相用三芯电缆、三相用
四芯电缆，电缆不得有破损或龟裂、中间不得有接头。 5. I 类设备应有良好的接零或接地措施，且保护导体应与工
作零线分开；保护零线（或地线）应采用截面积0.75~1.5 mm2以上的多股软铜线；且保护零线（地线）最好与相线、 工作零线在同一护套内。
6.使用 I 类手持电动工具应配合绝缘用具，并根据用电特征 安装漏电保护器或采取电气隔离及其他安全措施。
7.绝缘电阻合格。带电部分与可触及导体之间的绝缘电阻： I类设备不低于2MΩ，Ⅱ类设备不低于7MΩ、Ⅲ类设备不 低 于1MΩ。交流耐压试验标准分别为950V、2800V和380V。
8.装设合格的短路保护装置。 9.Ⅱ类和Ⅲ类手持电动工具修理后不得降低原设计确定的安
I 类工具，必须采用漏电保护器或经安全隔离变压器供电。否则， 使用者必须戴绝缘手套，穿绝缘鞋或站在绝 缘垫上。 (2)在潮湿的场所或金属构架等导电性能良好的作业场所，必 须使 用 Ⅱ 或 Ⅲ类工具。如果要使用 I类工具。必须装设额 定漏电动 作电流不大于 30mA、动作时间不大于0.1秒的漏 电保护器。 (3)在狭窄场所如锅炉、金属容器，管道等应使用Ⅲ类工具。 如果使用 Ⅱ类工具，必须装设额定漏电动作电流不大于15mA、 动作时间不大于0.1秒的漏电保护器。不得使用 I 类工具。
安全技术措施
1-保护接地(接零) 2-安全电压 3-隔离变压器 4-双重绝缘 5-熔断器保护 6-绝缘安全工具 7-漏电保护 8-注意事项
手持式电动工具在使用中需要经常移动，振动也比较大， 容易发生碰壳事故，而它又往往是在工作人员紧握之下运行 的，而且其电源线的绝缘也容易由于拉、磨或其它机械原因 而遭到破坏。
电工培训PPT课件
安全用电知
识 教学目的及要求： 1、了解安全用电的基础知识，掌握常用手持电动工具的 使用方法和注意事项。 2、了解并掌握触电时急救常识及注意事项。 3、了解工作中安全用电的注意事项。 教学重点： 1、讲明安全用电的基础知识，它不仅是安全用电的基础， 又是安全用电的基本保障。 2、讲解电工常用工具的使用方法，重点在于对常用手持 电动工具的使用方法和注意事项。 3、讲解触电时急救常识及注意事项。 4、阐明今后工作中安全用电的重要性及注意事。
（二）保护接地 保护接地？ 将在故障情况下可能出现危险对地电压的电气设备的金属外壳、配电装置的 金属构架等外露可导部分通过接地装置与大地可靠连接，这种电气连接称为保护接 地。 接地应用范围 供、配电系统中的下列设备和部件需要采用接地保护： （1）电机、变压器、断路器和其他电气设备的金属外壳或金属构架； （2）电气设备的传动装置； （3）电压互感器和电流互感器的二次绕组； （4）屋内外配电装置的金属或钢筋混凝土构架； （5）配电盘、保护盘和控制盘的金属框架。
6.采用安全电压 安全电压是指人体较长时间接触而不致于发生触电危险的电压。 它的内涵有三点： 一是采用安全电压可以防止触电事故的发生； 二是不同的用电环境，安全电压数值不同； 三是安全电压必须由特定的电源供电。 我国规定的安全电压是交流42V、36V、24V、12V、6V五个等级，直流安全电压上限 是72V。
目
第一课触电危害
一.触电定义及对人体危害 1.作用机理及征象 2.定义及电流大小、时间影响 3.电流途径、种类 二.触电事故种类、方式及规律 1.触电种类 2.触电事故方式 3.触电规律
录
三.配电箱的使用 四.电气照明 五.电气作业 六.装设接地线的有关规定 七.恢复供电的有关规定
识 教学目的及要求： 1、了解安全用电的基础知识，掌握常用手持电动工具的 使用方法和注意事项。 2、了解并掌握触电时急救常识及注意事项。 3、了解工作中安全用电的注意事项。 教学重点： 1、讲明安全用电的基础知识，它不仅是安全用电的基础， 又是安全用电的基本保障。 2、讲解电工常用工具的使用方法，重点在于对常用手持 电动工具的使用方法和注意事项。 3、讲解触电时急救常识及注意事项。 4、阐明今后工作中安全用电的重要性及注意事。
（二）保护接地 保护接地？ 将在故障情况下可能出现危险对地电压的电气设备的金属外壳、配电装置的 金属构架等外露可导部分通过接地装置与大地可靠连接，这种电气连接称为保护接 地。 接地应用范围 供、配电系统中的下列设备和部件需要采用接地保护： （1）电机、变压器、断路器和其他电气设备的金属外壳或金属构架； （2）电气设备的传动装置； （3）电压互感器和电流互感器的二次绕组； （4）屋内外配电装置的金属或钢筋混凝土构架； （5）配电盘、保护盘和控制盘的金属框架。
6.采用安全电压 安全电压是指人体较长时间接触而不致于发生触电危险的电压。 它的内涵有三点： 一是采用安全电压可以防止触电事故的发生； 二是不同的用电环境，安全电压数值不同； 三是安全电压必须由特定的电源供电。 我国规定的安全电压是交流42V、36V、24V、12V、6V五个等级，直流安全电压上限 是72V。
目
第一课触电危害
一.触电定义及对人体危害 1.作用机理及征象 2.定义及电流大小、时间影响 3.电流途径、种类 二.触电事故种类、方式及规律 1.触电种类 2.触电事故方式 3.触电规律
录
三.配电箱的使用 四.电气照明 五.电气作业 六.装设接地线的有关规定 七.恢复供电的有关规定
手持电工工具及移动电气设备课件
手持电工工具的维护和保养
定期检查
清洁与润滑
定期对手持电工工具进行检查，包括工具 的紧固件、电源线、开关等部件，确保工 具处于良好状态。
定期清洁和润滑手持电工工具，特别是经 常接触的部位，如钳口、刀片、螺钉等， 以保持工具的精度和延长其使用寿命。
防潮与防腐
更换磨损件
手持电工工具应存放在干燥、通风的地方， 避免潮湿和腐蚀性气体的影响，如地下室 或潮湿的仓库。
移动电动泵
移动电动泵是一种使用电力驱 动的泵，通常由电机和泵体组成。
移动电动泵适用于输送液体和 气体，可以用于灌溉、清洗、 喷涂等多个领域。
移动电动泵有单相和三相两种 类型，三相电动泵能够提供更 高的压力和流量。
移动电钻
移动电钻是一种便携式的钻孔设备，通常由一个电机和一个钻头组成。
移动电钻适用于各种材料和表面，可以在不同位置进行钻孔作业，提高工作效率。
移动电钻有手提式和枪式两种类型，手提式电钻适合较大直径的钻孔，而枪式电钻 则适合较小直径的钻孔。
移动切割机
移动切割机是一种使用电力驱动的切割 设备，通常由电机、切割头和控制系统
组成。
移动切割机适用于各种金属材料的切割， 移动切割机有等离子切割机和水刀切割
可以用于下料、加工等多个环节。
机两种类型，等离子切割机适用于薄板
定期更换手持电工工具中磨损的零件，如 刀片、钻头等，以确保工具的使用效果和 安全性。
移动电气设备的维护和保养
定期检查 清洁与润滑 防潮与防腐 安全警示标识
定期对移动电气设备进行检查，包括电气线路、开关、电池等 部件，确保设备处于良好状态。
定期清洁和润滑移动电气设备，特别是经常接触的部位，如按 钮、把手等，以保持设备的精度和延长其使用寿命。
电动工具使用与安全培训资料-PPT课件
梅花扳手相同，两端拧转相同规格的螺栓或螺母。 • 又叫棘轮扳手。
Ⅱ . 常用手动工具简介
扳手和螺丝刀也会导致伤害
Ⅲ . 常见电动工具介绍
一.常见工具介绍
手电钻
角磨机
手持圆锯
砂轮切割机
Ⅳ . 电动工具使用安全细则
五项基本安全准则
定期维护, 保持良好状况 使用正确的工具和配件 使用前检查工具是否破损, 严
.
2
.
3
Ⅰ. 工具的分类及定义 Ⅱ . 常用手动工具的简介 Ⅲ .常见电动工具介绍 Ⅳ.工具使用安全细则 Ⅳ.总结
Ⅰ. 工具的分类及定义
一.常见工具的分类： 1.常见工具基本分为手动工具、电动工具、和检测工具三类。 1：手动工具的定义：
用手握持，以人力或以人控制的其他动力作用于物体的小型工 具。用于手工切削和辅助装修的，我们统称为手动工具。一般这类 工具均带有手柄，便于携带。 2：电动工具的定义：
以小功率电动机或电磁铁为动力，通过传动机构驱动工作头的一 种机械化工具。用手握持操作，我们统称电动工具。
3：检测工具的定义：
能够正确选用测量器具和正确测量方法，以对物件进行尺寸型 位和误差进行检测，并能根据数据进行处理和判断是否符合要求的， 我们统称为检测工具。
Ⅱ . 常用手动工具简介
一：手动工具介绍 常见的手工工具有锤子、锉子、钳子、改锥、扳手和金刚石等。
禁使用已损坏的工具 根据厂方提示使用工具和配件 提供及使用正确的个人防护
Ⅳ . 工具用安全细 则
安全检查内容：
产品认 证标志
1、有产品认证标志、产品合格证书及定 期检查合格标志；
2、外壳、手柄无裂缝或破损；
外壳无裂缝或破损 手柄无裂缝或破损
定期检查 合格标志
Ⅱ . 常用手动工具简介
扳手和螺丝刀也会导致伤害
Ⅲ . 常见电动工具介绍
一.常见工具介绍
手电钻
角磨机
手持圆锯
砂轮切割机
Ⅳ . 电动工具使用安全细则
五项基本安全准则
定期维护, 保持良好状况 使用正确的工具和配件 使用前检查工具是否破损, 严
.
2
.
3
Ⅰ. 工具的分类及定义 Ⅱ . 常用手动工具的简介 Ⅲ .常见电动工具介绍 Ⅳ.工具使用安全细则 Ⅳ.总结
Ⅰ. 工具的分类及定义
一.常见工具的分类： 1.常见工具基本分为手动工具、电动工具、和检测工具三类。 1：手动工具的定义：
用手握持，以人力或以人控制的其他动力作用于物体的小型工 具。用于手工切削和辅助装修的，我们统称为手动工具。一般这类 工具均带有手柄，便于携带。 2：电动工具的定义：
以小功率电动机或电磁铁为动力，通过传动机构驱动工作头的一 种机械化工具。用手握持操作，我们统称电动工具。
3：检测工具的定义：
能够正确选用测量器具和正确测量方法，以对物件进行尺寸型 位和误差进行检测，并能根据数据进行处理和判断是否符合要求的， 我们统称为检测工具。
Ⅱ . 常用手动工具简介
一：手动工具介绍 常见的手工工具有锤子、锉子、钳子、改锥、扳手和金刚石等。
禁使用已损坏的工具 根据厂方提示使用工具和配件 提供及使用正确的个人防护
Ⅳ . 工具用安全细 则
安全检查内容：
产品认 证标志
1、有产品认证标志、产品合格证书及定 期检查合格标志；
2、外壳、手柄无裂缝或破损；
外壳无裂缝或破损 手柄无裂缝或破损
定期检查 合格标志
手持式电动工具和移动式电气设备讲解34页PPT
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
手持式电动工具和移动式电气设备讲 解
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
手持电动工具和移动式电气设备的使用讲解
2、触电危险性 手持电动工具和移动式带你骑设备是出点事故 较多的用电设备： （1）这些工具和设备一般是用手持握工具，当 外壳带电容易造成操作者触电。 （2）这些工具和设备有很大的移动性，容易造 成电源线磨损、电源连接处脱落而漏电。 （3）这些工具和设备没有固定安装。容易因为 运行振动之类的造成金属外壳带电。
3、安全使用条件 （1）I类需接地，II类、III类不需要； （2）在潮湿或金属架构上等场所，不能使用I类 设备； （3）一般场所为保证使用安全应用II类宁设漏电 保护器和安全隔离变压器等； （4）使用I类应穿戴防护用品； （5）移动式电气设备的地线不应单独敷设，其电 源插座和插销应有专用的接零插孔和插头，专用 电缆不得有破损或龟裂，中间不得有接头。
城市轨道交通Leabharlann 辆技术专业教学资源库手持电动工具和移动式电气设备的使用 颗粒知识点
邱晓欢 XXX
手持电动工具和移动式电气设备是最常用的小 型电气设备，也是容易发生出点事故的用电设备， 手持电动工具包括手电钻、手砂轮、电锤、手电 锯等。移动式电气设备包括振捣器等电气设备。
1、手持电动工具分类：按电气安全保护措施分I 类、II类、III类。I类工具为金属外壳，II类工 具具有双重绝缘性能，III类工具采用安全电压。
电气安全培训课件
⑴安装前经检查弧焊机是否完好；绝缘电阻是否合格（一次绝缘电阻不应 低于1MΩ、二次绝缘电阻不应低于0.5MΩ）。
⑵弧焊机应与安装环境条件相适应，弧焊机应安装在干燥、通风良好处； 不应安装在易燃易爆环境、有腐蚀性气体的环境、有严重尘垢的环境或剧烈振 动的环境，并应避开高温、水池处。室外使用的弧焊机应采取防雨雪、防尘土 的措施。工作地点应远离易燃易爆物品，下方有可燃物品时应采取适当安全措 施。
手持式电动工具 及移动式电气设备
手持式电动工具和移动式机电设备。多属于体积小， 在手中拿着使用，又随工作的需要经常移动的公用电气设 备，其特点是工作环境多变，电源线多是临时的，易发生 设备事故和触电事故。为此在使用中必须严格按有关规定 和要求使用，才能保证安全。
基本分类与结构
㈠、基本分类
I类
根据触电保护 特性分类
⑸挪动工具时，只能手持握把，不得手提导线。
安全性能要求
为了安全生产，避免和减少对操作者的伤害，工具的安全性能必须 符合安全操作的要求。
㈠、手持式电动工具 的安全要求
手持式电功工具是在手中拿着使用，以电为能源的各种工具。如手电钻、冲 击钻、电锤、手砂轮、无齿锯等，其外形如图9-1所示
使用手持式电动工具应注意以下安全要求
⑵在潮湿场所金属构架上等导电良好场所，应选用Ⅱ类或Ⅲ类工 具。
⑶在特别潮湿狭窄场所如锅炉、金属容器、管道内等场所使用Ⅲ 类工具。
如果使用Ⅱ类时，必须安装使用动作电流不大于15mA,动作时间 不大于0.1s的漏电开关或漏止使用或中断工作时，必须切断电源。如工作中遇停电时， 应立即切断电源，查清原因再继续使用。
电气检查
手持式电动工具的绝缘电阻值必须保持合格状态。合格的绝缘 电阻值应用500V的兆欧表来测量，其阻值:
电动工具及移动式电气设备培训讲义.pptx
共33页
第一节 基本分类与构造
2、电气设备根据触电保护特性分类： 0、 0I、 I、 Ⅱ、 Ⅲ类
（1）0类：仅有工作绝缘（基本绝缘），外壳上和内部的不
带电导体上都没有接地端子。
（2）0I类：也仅有工作绝缘（基本绝缘），但设备的金属
外壳上装有接地(零)的端子。
（3）I类：也仅有工作绝缘（基本绝缘），设备外壳上没有
11、手持式电动工具由于使用中与人体亲密接触，因而触电 性的危险很大（ ） A正确 8错误
12、在金属构架等导电性良好的作业场所，必须使用Ⅰ类工 具。( ) A正确 8错误
共33页
一、判断题(每题2．0分) 12、凡是移动式电器用的插座，不论是单向还是三相，都必 须用三眼插座。( ) A正确 8错误 13、移动弧焊机必须在停电后进行。( ) A正确 8错误 14、使用Ⅲ类工具应有独立电源或具有双线圈的变压器供电 。( ) A正确 8错误 15、当电气设备采用24V以上安全电压时，不必采用防止直接 接触带电体的保护措施。( ) A正确 8错误 16、在管道内作业，应使用I类工具。( ) A正确 8错误 17、手持式电动工具的电源线单相用三芯电缆，三相用四芯 电缆。 ( ) A正确 8错误
共33页
一、判断题(每题2．0分) 18、手持式电动工具的电源线应采用橡皮绝缘软电线。( ) A正确 B错误 19、在狭窄场所如锅炉内作业，应使用Ⅲ类工具。( ) A正确 B 错误 20、在潮湿环境用类I工具必须加装漏电保护器。( ) A正确 8错误 21、电动工具维修时应做好记录。( ) A正确 B错误 22、在使用I类设备时，还必须采用其它附加的安全保护措施 。( )A正确 B错误 23、弧焊机二次侧导线长度不应超过2m。( ) A正确 B错误
第一节 基本分类与构造
2、电气设备根据触电保护特性分类： 0、 0I、 I、 Ⅱ、 Ⅲ类
（1）0类：仅有工作绝缘（基本绝缘），外壳上和内部的不
带电导体上都没有接地端子。
（2）0I类：也仅有工作绝缘（基本绝缘），但设备的金属
外壳上装有接地(零)的端子。
（3）I类：也仅有工作绝缘（基本绝缘），设备外壳上没有
11、手持式电动工具由于使用中与人体亲密接触，因而触电 性的危险很大（ ） A正确 8错误
12、在金属构架等导电性良好的作业场所，必须使用Ⅰ类工 具。( ) A正确 8错误
共33页
一、判断题(每题2．0分) 12、凡是移动式电器用的插座，不论是单向还是三相，都必 须用三眼插座。( ) A正确 8错误 13、移动弧焊机必须在停电后进行。( ) A正确 8错误 14、使用Ⅲ类工具应有独立电源或具有双线圈的变压器供电 。( ) A正确 8错误 15、当电气设备采用24V以上安全电压时，不必采用防止直接 接触带电体的保护措施。( ) A正确 8错误 16、在管道内作业，应使用I类工具。( ) A正确 8错误 17、手持式电动工具的电源线单相用三芯电缆，三相用四芯 电缆。 ( ) A正确 8错误
共33页
一、判断题(每题2．0分) 18、手持式电动工具的电源线应采用橡皮绝缘软电线。( ) A正确 B错误 19、在狭窄场所如锅炉内作业，应使用Ⅲ类工具。( ) A正确 B 错误 20、在潮湿环境用类I工具必须加装漏电保护器。( ) A正确 8错误 21、电动工具维修时应做好记录。( ) A正确 B错误 22、在使用I类设备时，还必须采用其它附加的安全保护措施 。( )A正确 B错误 23、弧焊机二次侧导线长度不应超过2m。( ) A正确 B错误
电动工具培训 ppt课件
外壳 电源开光 手柄基本构造与主要部件手持电动工具 安全使用
图4-1 双重绝缘和加强绝缘
1、工作绝缘；2、保护绝缘；3、不可触及的金属件；4、可触及的金属件；5、加强绝缘
电动工具 常见隐患

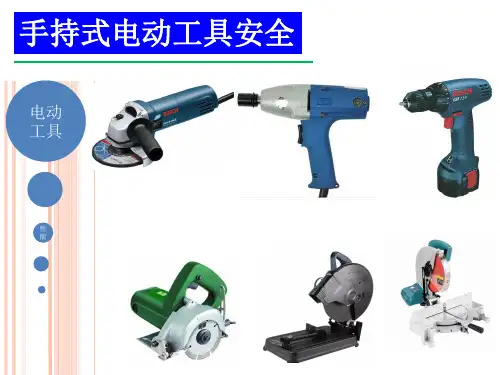

手持式电动工具安全
电动 工具
性 能
目录：
手持电动工具 简介 手持电动工具 安全使用
手持电动工具 常见隐患
手持电动工具 简 介
定义： 手持式工具： 系由电动机或电磁铁驱动的用来做机械功
能的机器。它被设计成电动机与机械部分组装 在一起，并容易被携带到工作场地及用手持或 悬挂操作。
1895年，德国制造出世界上第一台直流电 钻。外壳用铸铁制成，能在钢板上钻4mm的孔。
角向磨光机
电动起子机
充电式起子
石材切割机
砂轮切割机
公司常见的手持式电动工具
型材切割机
我国电动工具型号编制：
规格代号
设计序号，以阿拉伯数字表示 设计单位代号 品名代号 工具使用电源 大类代号
手持砂轮机主要由以下几个部件构成
电源插头 电源线 躯体 电源开关
手柄 防护罩
砂轮片
基本构造与主要部件
电动机构 传动机构 工作头及夹持装置
电动工具分为手持 式与可移动式两种， 手持式电动工具使用 更灵活，方便、应用 更广，很多产品已经 成为生产生活必备的 工具
分类： 按照电动工具功能和用途：金属切削类、磨砂类、
装配类、矿山类。
按照工具在防止触电保护方面进行区分： Ⅰ、基本绝缘加附加的安全措施, 即导电零部件接 地保护 Ⅱ、基本绝缘加双重绝缘或加强绝缘，及在设备外 壳有个“回”字，没有接地保护，Ⅱ类工具分绝缘外 壳和金属外壳 Ⅲ、依靠由安全特低电压供电 工具内部不会产生比安全特低电压高的电压
图4-1 双重绝缘和加强绝缘
1、工作绝缘；2、保护绝缘；3、不可触及的金属件；4、可触及的金属件；5、加强绝缘
电动工具 常见隐患
手持式电动工具安全
电动 工具
性 能
目录：
手持电动工具 简介 手持电动工具 安全使用
手持电动工具 常见隐患
手持电动工具 简 介
定义： 手持式工具： 系由电动机或电磁铁驱动的用来做机械功
能的机器。它被设计成电动机与机械部分组装 在一起，并容易被携带到工作场地及用手持或 悬挂操作。
1895年，德国制造出世界上第一台直流电 钻。外壳用铸铁制成，能在钢板上钻4mm的孔。
角向磨光机
电动起子机
充电式起子
石材切割机
砂轮切割机
公司常见的手持式电动工具
型材切割机
我国电动工具型号编制：
规格代号
设计序号，以阿拉伯数字表示 设计单位代号 品名代号 工具使用电源 大类代号
手持砂轮机主要由以下几个部件构成
电源插头 电源线 躯体 电源开关
手柄 防护罩
砂轮片
基本构造与主要部件
电动机构 传动机构 工作头及夹持装置
电动工具分为手持 式与可移动式两种， 手持式电动工具使用 更灵活，方便、应用 更广，很多产品已经 成为生产生活必备的 工具
分类： 按照电动工具功能和用途：金属切削类、磨砂类、
装配类、矿山类。
按照工具在防止触电保护方面进行区分： Ⅰ、基本绝缘加附加的安全措施, 即导电零部件接 地保护 Ⅱ、基本绝缘加双重绝缘或加强绝缘，及在设备外 壳有个“回”字，没有接地保护，Ⅱ类工具分绝缘外 壳和金属外壳 Ⅲ、依靠由安全特低电压供电 工具内部不会产生比安全特低电压高的电压
手持电动工具和移动电气设备介绍
的设备，而且都可以带有Ⅱ类设备或Ⅲ类设备的部件。所 不同的是0类设备外壳上和内部不带电导体上都没有接地 端子（保护导体接线端子）； 0Ⅰ类设备的外壳上有接地 端子； Ⅰ类设备外壳上没有接地端子，但内部有接地端子 ，自设备内引出带有保护插头的电源线。
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
2. 基本结构 （1）驱动部分 ◆ 在工具中，一般是由电动机驱动它的传动机构，例如，手电钻、电
剪刀等。
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
2. 基本结构 （1）驱动部分 ◆ 电动机还可间接驱动，例如，DYQ-10型手持电动液压剪，电动机驱
部分是0Ⅰ类和Ⅰ类设 备。
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
1. 基本分类 ◆ 根据触电保护特性分类 （5）Ⅰ类手持电动工具安全性能差，已经停止
生产。目前，仍有以前生产的Ⅰ类手持电动工 具尚在使用。 Ⅰ类手持电动工具的特点是： 带有普通绝缘、带有全部或部分金属外壳。单 相手持电动工具电源线要有专用的保护芯线及 保护插头。
动木工砂光机、电链锯、电圆锯、电动木钻、电动木 铣、电动打枝机、电动木工刃具砂轮机。 （5）农牧类：电动剪毛机、电动采茶机、电动剪枝机、 电动粮食插秧机、电动喷油机。
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
2. 基本结构 （1）驱动部分 ◆ 在工具中，一般是由电动机驱动它的传动机构，例如，手电钻、电
剪刀等。
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
2. 基本结构 （1）驱动部分 ◆ 电动机还可间接驱动，例如，DYQ-10型手持电动液压剪，电动机驱
部分是0Ⅰ类和Ⅰ类设 备。
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
1. 基本分类 ◆ 根据触电保护特性分类 （5）Ⅰ类手持电动工具安全性能差，已经停止
生产。目前，仍有以前生产的Ⅰ类手持电动工 具尚在使用。 Ⅰ类手持电动工具的特点是： 带有普通绝缘、带有全部或部分金属外壳。单 相手持电动工具电源线要有专用的保护芯线及 保护插头。
动木工砂光机、电链锯、电圆锯、电动木钻、电动木 铣、电动打枝机、电动木工刃具砂轮机。 （5）农牧类：电动剪毛机、电动采茶机、电动剪枝机、 电动粮食插秧机、电动喷油机。
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
一、基本分类与结构
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动电气设备介绍(PP T102页 )
手持电动工具和移动式电气设备的使用讲解
颗粒知识点xxx城市轨道交通车辆技术专业教学资源库手持电动工具和移动式电气设备的使用手持电动工具和移动式电气设备是最常用的小型电气设备也是容易发生出点事故的用电设备手持电动工具包括手电钻手砂轮电锤手电锯等
城市轨道交通车辆技术专业教学资源库
手持电动工具和移动式电气设备的使用 颗粒知识点
邱晓I类需接地，II类、III类不需要； （2）在潮湿或金属架构上等场所，不能使用I类 设备； （3）一般场所为保证使用安全应用II类宁设漏电 保护器和安全隔离变压器等； （4）使用I类应穿戴防护用品； （5）移动式电气设备的地线不应单独敷设，其电 源插座和插销应有专用的接零插孔和插头，专用 电缆不得有破损或龟裂，中间不得有接头。
2、触电危险性 手持电动工具和移动式带你骑设备是出点事故 较多的用电设备： （1）这些工具和设备一般是用手持握工具，当 外壳带电容易造成操作者触电。 （2）这些工具和设备有很大的移动性，容易造 成电源线磨损、电源连接处脱落而漏电。 （3）这些工具和设备没有固定安装。容易因为 运行振动之类的造成金属外壳带电。
手持电动工具和移动式电气设备是最常用的小 型电气设备，也是容易发生出点事故的用电设备， 手持电动工具包括手电钻、手砂轮、电锤、手电 锯等。移动式电气设备包括振捣器等电气设备。
1、手持电动工具分类：按电气安全保护措施分I 类、II类、III类。I类工具为金属外壳，II类工 具具有双重绝缘性能，III类工具采用安全电压。
城市轨道交通车辆技术专业教学资源库
手持电动工具和移动式电气设备的使用 颗粒知识点
邱晓I类需接地，II类、III类不需要； （2）在潮湿或金属架构上等场所，不能使用I类 设备； （3）一般场所为保证使用安全应用II类宁设漏电 保护器和安全隔离变压器等； （4）使用I类应穿戴防护用品； （5）移动式电气设备的地线不应单独敷设，其电 源插座和插销应有专用的接零插孔和插头，专用 电缆不得有破损或龟裂，中间不得有接头。
2、触电危险性 手持电动工具和移动式带你骑设备是出点事故 较多的用电设备： （1）这些工具和设备一般是用手持握工具，当 外壳带电容易造成操作者触电。 （2）这些工具和设备有很大的移动性，容易造 成电源线磨损、电源连接处脱落而漏电。 （3）这些工具和设备没有固定安装。容易因为 运行振动之类的造成金属外壳带电。
手持电动工具和移动式电气设备是最常用的小 型电气设备，也是容易发生出点事故的用电设备， 手持电动工具包括手电钻、手砂轮、电锤、手电 锯等。移动式电气设备包括振捣器等电气设备。
1、手持电动工具分类：按电气安全保护措施分I 类、II类、III类。I类工具为金属外壳，II类工 具具有双重绝缘性能，III类工具采用安全电压。
手持式电动工具和移动式电气设备课件
配电室布置应符合下列要求：
配电室的照明分别设置正常照明和事故照明。 配电室要配备消防灭火器及灭火砂，门要外开，门窗、电缆沟要有防鼠 措施，墙面应进行粉刷装修，顶棚应设置吊顶，配电柜距墙面的距离、配电 柜距顶棚的距离要符合规范要求。 配电柜或配电线路停电维修时，应挂接地线，应悬挂“禁止合闸、有人 工作”停电标志牌。停送电必须由专人负责。
架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽 度大于0.4mm的裂纹和扭曲；木杆不得腐朽，其梢径不应小于140mm。
电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要 三相四线制配电的电缆线路必须采用五芯电缆。
五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须 用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损 伤和介质腐蚀。埋地电缆路径应设方位标志。电缆直接埋地敷设的深度 不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于 50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。
埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场 所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管 内径不应小于电缆外径的1.5倍。
2.保护接地或接零的接线方法。 I 类工具是采取保护接地还是采取保护接零及接线的方法
正确与否直接关系到操作者人身安全。 一般工厂380/220V低压供电系统中是采用将中性点工作接
地的星形连接的三相四线制。在这样的供电系统中，工具应 采用保护接零。
在中性点不接地的供电系统中应采取保护接地。
二、安全电压
开关箱的电器设置：
必须装设隔离开关（或具有可见分断点的断路器）、断路器 (3Kw以上设备)、漏电保护器（具备短路、过载、漏电保护功 能）。
配电室的照明分别设置正常照明和事故照明。 配电室要配备消防灭火器及灭火砂，门要外开，门窗、电缆沟要有防鼠 措施，墙面应进行粉刷装修，顶棚应设置吊顶，配电柜距墙面的距离、配电 柜距顶棚的距离要符合规范要求。 配电柜或配电线路停电维修时，应挂接地线，应悬挂“禁止合闸、有人 工作”停电标志牌。停送电必须由专人负责。
架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽 度大于0.4mm的裂纹和扭曲；木杆不得腐朽，其梢径不应小于140mm。
电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要 三相四线制配电的电缆线路必须采用五芯电缆。
五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须 用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损 伤和介质腐蚀。埋地电缆路径应设方位标志。电缆直接埋地敷设的深度 不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于 50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。
埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场 所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管 内径不应小于电缆外径的1.5倍。
2.保护接地或接零的接线方法。 I 类工具是采取保护接地还是采取保护接零及接线的方法
正确与否直接关系到操作者人身安全。 一般工厂380/220V低压供电系统中是采用将中性点工作接
地的星形连接的三相四线制。在这样的供电系统中，工具应 采用保护接零。
在中性点不接地的供电系统中应采取保护接地。
二、安全电压
开关箱的电器设置：
必须装设隔离开关（或具有可见分断点的断路器）、断路器 (3Kw以上设备)、漏电保护器（具备短路、过载、漏电保护功 能）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共33页
第一节 基本分类与构造
2、选用原则 （3）在狭窄场所（如锅炉内、金属容器内）应
使用Ⅲ类工具。如果使用Ⅱ类工具，必须装设 额定漏电动作电流不大于15mA、动作时间不大 于0.1s的漏电保护器。且Ⅲ类工具的安全隔离 变压器、Ⅱ类工具的漏电保护器及Ⅱ、 Ⅲ类 工具的控制箱、电源联接器等必须放在外面， 并设专人监护。此类场所严禁使用Ⅰ类工具。 （4）在特殊环境，如湿热、雨雪、有爆炸性或 腐蚀性气体的场所，使用的手持电动工具还必 须符合相应环境的特殊安全要求。
接地端子，但内部有接地端子，自设备内引出带有保护插
头的电源线。 （4）Ⅱ类：带有双重绝缘和加强绝缘的设备 （5）Ⅲ类：采用安全电压供电的设备
共33页
第一节 基本分类与构造
Ⅱ类和Ⅲ类设备都不必采取保护接地和保护接 零措施。
手持电动工具没有0类和0I类产品，市售产品基本 上都是Ⅱ类设备。移动式电气设备大部分是0I和I类产 品。目前仍有许多以前生产的I类手持电动工具在用。
侧要用特制多股软铜线。不能在电线管、有可 燃物的管道、容器上进行工作接地。 8.移动焊机必须停电进行。
共33页
第二节 安全性能要求
三、机械防护装置 手持式电动工具，无论是切割（削）工
加绝缘；机械防护部分指外壳和保护罩等。
共33页
第一节 基本分类与构造
三、合理选用 1、各类工具的特点 电压： I、 Ⅱ类工具一般是220V或380V；Ⅲ类 过去采
用36v，现国际规定为42v，需专用变压器，此类工具 很少用。
安全性：I类触电保护不完善，除依靠本身绝缘和接地
装置完整外，还依靠使用场所的接地接零系统来保证 。许多工厂接地装置不完备，使用I类工具还必须采用 其他保护措施，如漏电保护器、安全隔离变压器等。 Ⅱ类采用双重绝缘或加强绝缘，安全可靠，是发展方 向。 Ⅲ类用42v以下安全电压，且用安全隔离变压器 作独力电源，即使外壳漏电也不会发生触电事故
第一节 基本分类与构造
二、基本结构 手持电动工具一般由驱动部分、传动部分
、控制部分、绝缘和机械防护部分组成。 1、驱动部分：一般由电动机驱动传动机构。
多采用单相串励电动机 2、传动部分：作用是能量传递和运动形式的
转换。 3、控制部分：包括开关、插头、电缆和控制
装置等。 4、绝缘和机械防护：绝缘包括基本绝缘和附
共33页
第一节 基本分类与构造
2、选用原则 （1）在一般场所，应选用Ⅱ类工具；如果使
用Ⅰ类工具，必须采用漏电保护器或经安全 隔离变压器供电；否则，使用者须戴绝缘手 套或站在绝缘垫上。 （2）在潮湿场所或金属构架上作业，应选用 Ⅱ类或Ⅲ类工具。如果使用Ⅰ类工具，必须 装设额定动作电流不大于30mA、动作时间不 大于0.1s的漏电保护器。
共33页
第一节 基本分类与构造

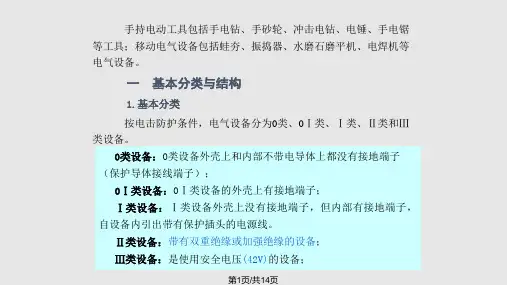

2、电气设备根据触电保护特性分类： 0、 0I、 I、 Ⅱ、 Ⅲ类
（1）0类：仅有工作绝缘（基本绝缘），外壳上和内部的不
带电导体上都没有接地端子。
（2）0I类：也仅有工作绝缘（基本绝缘），但设备的金属
外壳上装有接地(零)的端子。
（3）I类：也仅有工作绝缘（基本绝缘），设备外壳上没有
共33页
第二节 安全性能要求
一、手持电动工具的安全要求 1、辨明铭牌，检查性能是否与使用条件相适应
。 2、检查防护罩、防护盖、手柄防护装置有无破
损裂纹、变形或松动。 3、检查电源开关是否失灵、破损、牢固，接线
有无松动。 4、电源线应采用铜芯多股橡皮绝缘软电缆。单
相用三芯、三相用四芯，电缆不得有破损龟裂 、中间不得有接头。
共33页
第二节 安全性能要求
一、手持电动工具的安全要求 8、装设合格的短路保护装置。 9、 Ⅱ类和Ⅲ类工具修理后不得降低原
设计确定的安全技术指标。 10、用毕，及时切断电源，妥善保管。
共33页
第二节 安全性能要求
二、交流弧焊机的安全要求 交流弧焊机的一次额定电压为380V，二次
空载电压为70V左右，二次额定工作电压为30V 左右，二次工作电流达数十至数百安，电弧温 度高达6000℃。 火灾和电击危险较大。 1.安装前应检查弧焊机是否完好；绝缘电阻是否 合格（一次绝缘电阻不应低于1MΩ，二次绝缘 电阻不应低于0.5MΩ）。 2.弧焊机应与安装环境条件相适应。
第一节 基本分类与构造 第二节 安全性能要求 第三节 安全技术措施 第四节 工 具 管 理
共33页
第一节 基本分类与构造
一、 基本分类:
1、根据手持式电动工具不同的应用范围分类 （1）金属切削类：电钻/刮刀/锯管机/切割机等 （2）砂磨类：砂轮机、砂光机、抛光机等 （3）装配类：电扳手、电动螺丝刀等 （4）林木类：电刨、带锯、电动木钻等 （5）农牧类：剪毛机、采茶机、剪枝机等 （6）建筑道路类：冲击电钻、电锤、打夯机等 （7）铁道类：铁道螺钉电扳手、枕木电钻等 （8）矿山类：电动凿岩机、岩石电钻等 （9）其它类：骨钻、卷花机、裁布机等
共33页
第二节 安全性能要求
一、手持电动工具的安全要求 5、Ⅰ类工具应有良好的接地或接零，保护导线
应与工作零线分开；截面采用0.75-1.5mm2 以上 的多股软铜线；使用场所的保护接地电阻值必 须不大于4欧姆。 6、使用 Ⅰ类工具应配合绝缘用具，并根据用电 特征安装漏电保护器或采取电气隔离等措施。 7、绝缘电阻合格。 Ⅰ类工具不小于2MΩ，Ⅱ类 工具不小于7MΩ，Ⅲ类工具不小于1MΩ；交流 耐压试验电压为950V，2800V，380V。
共33页
第二节 安全性能要求
二、交流弧焊机的安全要求 3.弧焊机一次额定电压应与电源电压相符合，接
线应正确。 4.弧焊机一次侧熔断器熔体的额定电流应略大于
电焊机பைடு நூலகம்流。 5.一次电源线长度应小于2m，二次线长度应小于
20到30m。 6.外壳应接零或接地。 7.一次侧不许用有破口或老化严重的导线，二次
概念解释：
基本绝缘：对带电部分提供防止触电的基本保护的绝缘。 附加绝缘：为防基本绝缘损坏时触电而在基本绝缘之外又
设置的独立绝缘。 双重绝缘：由基本绝缘和附加绝缘组成的绝缘。 加强绝缘：指用于带电部分的单一绝缘系统。它对基本绝
缘的机械强度和绝缘性能等进行加强提高，有 与双重绝缘相当的防护程度。
共33页
第一节 基本分类与构造
2、选用原则 （3）在狭窄场所（如锅炉内、金属容器内）应
使用Ⅲ类工具。如果使用Ⅱ类工具，必须装设 额定漏电动作电流不大于15mA、动作时间不大 于0.1s的漏电保护器。且Ⅲ类工具的安全隔离 变压器、Ⅱ类工具的漏电保护器及Ⅱ、 Ⅲ类 工具的控制箱、电源联接器等必须放在外面， 并设专人监护。此类场所严禁使用Ⅰ类工具。 （4）在特殊环境，如湿热、雨雪、有爆炸性或 腐蚀性气体的场所，使用的手持电动工具还必 须符合相应环境的特殊安全要求。
接地端子，但内部有接地端子，自设备内引出带有保护插
头的电源线。 （4）Ⅱ类：带有双重绝缘和加强绝缘的设备 （5）Ⅲ类：采用安全电压供电的设备
共33页
第一节 基本分类与构造
Ⅱ类和Ⅲ类设备都不必采取保护接地和保护接 零措施。
手持电动工具没有0类和0I类产品，市售产品基本 上都是Ⅱ类设备。移动式电气设备大部分是0I和I类产 品。目前仍有许多以前生产的I类手持电动工具在用。
侧要用特制多股软铜线。不能在电线管、有可 燃物的管道、容器上进行工作接地。 8.移动焊机必须停电进行。
共33页
第二节 安全性能要求
三、机械防护装置 手持式电动工具，无论是切割（削）工
加绝缘；机械防护部分指外壳和保护罩等。
共33页
第一节 基本分类与构造
三、合理选用 1、各类工具的特点 电压： I、 Ⅱ类工具一般是220V或380V；Ⅲ类 过去采
用36v，现国际规定为42v，需专用变压器，此类工具 很少用。
安全性：I类触电保护不完善，除依靠本身绝缘和接地
装置完整外，还依靠使用场所的接地接零系统来保证 。许多工厂接地装置不完备，使用I类工具还必须采用 其他保护措施，如漏电保护器、安全隔离变压器等。 Ⅱ类采用双重绝缘或加强绝缘，安全可靠，是发展方 向。 Ⅲ类用42v以下安全电压，且用安全隔离变压器 作独力电源，即使外壳漏电也不会发生触电事故
第一节 基本分类与构造
二、基本结构 手持电动工具一般由驱动部分、传动部分
、控制部分、绝缘和机械防护部分组成。 1、驱动部分：一般由电动机驱动传动机构。
多采用单相串励电动机 2、传动部分：作用是能量传递和运动形式的
转换。 3、控制部分：包括开关、插头、电缆和控制
装置等。 4、绝缘和机械防护：绝缘包括基本绝缘和附
共33页
第一节 基本分类与构造
2、选用原则 （1）在一般场所，应选用Ⅱ类工具；如果使
用Ⅰ类工具，必须采用漏电保护器或经安全 隔离变压器供电；否则，使用者须戴绝缘手 套或站在绝缘垫上。 （2）在潮湿场所或金属构架上作业，应选用 Ⅱ类或Ⅲ类工具。如果使用Ⅰ类工具，必须 装设额定动作电流不大于30mA、动作时间不 大于0.1s的漏电保护器。
共33页
第一节 基本分类与构造
2、电气设备根据触电保护特性分类： 0、 0I、 I、 Ⅱ、 Ⅲ类
（1）0类：仅有工作绝缘（基本绝缘），外壳上和内部的不
带电导体上都没有接地端子。
（2）0I类：也仅有工作绝缘（基本绝缘），但设备的金属
外壳上装有接地(零)的端子。
（3）I类：也仅有工作绝缘（基本绝缘），设备外壳上没有
共33页
第二节 安全性能要求
一、手持电动工具的安全要求 1、辨明铭牌，检查性能是否与使用条件相适应
。 2、检查防护罩、防护盖、手柄防护装置有无破
损裂纹、变形或松动。 3、检查电源开关是否失灵、破损、牢固，接线
有无松动。 4、电源线应采用铜芯多股橡皮绝缘软电缆。单
相用三芯、三相用四芯，电缆不得有破损龟裂 、中间不得有接头。
共33页
第二节 安全性能要求
一、手持电动工具的安全要求 8、装设合格的短路保护装置。 9、 Ⅱ类和Ⅲ类工具修理后不得降低原
设计确定的安全技术指标。 10、用毕，及时切断电源，妥善保管。
共33页
第二节 安全性能要求
二、交流弧焊机的安全要求 交流弧焊机的一次额定电压为380V，二次
空载电压为70V左右，二次额定工作电压为30V 左右，二次工作电流达数十至数百安，电弧温 度高达6000℃。 火灾和电击危险较大。 1.安装前应检查弧焊机是否完好；绝缘电阻是否 合格（一次绝缘电阻不应低于1MΩ，二次绝缘 电阻不应低于0.5MΩ）。 2.弧焊机应与安装环境条件相适应。
第一节 基本分类与构造 第二节 安全性能要求 第三节 安全技术措施 第四节 工 具 管 理
共33页
第一节 基本分类与构造
一、 基本分类:
1、根据手持式电动工具不同的应用范围分类 （1）金属切削类：电钻/刮刀/锯管机/切割机等 （2）砂磨类：砂轮机、砂光机、抛光机等 （3）装配类：电扳手、电动螺丝刀等 （4）林木类：电刨、带锯、电动木钻等 （5）农牧类：剪毛机、采茶机、剪枝机等 （6）建筑道路类：冲击电钻、电锤、打夯机等 （7）铁道类：铁道螺钉电扳手、枕木电钻等 （8）矿山类：电动凿岩机、岩石电钻等 （9）其它类：骨钻、卷花机、裁布机等
共33页
第二节 安全性能要求
一、手持电动工具的安全要求 5、Ⅰ类工具应有良好的接地或接零，保护导线
应与工作零线分开；截面采用0.75-1.5mm2 以上 的多股软铜线；使用场所的保护接地电阻值必 须不大于4欧姆。 6、使用 Ⅰ类工具应配合绝缘用具，并根据用电 特征安装漏电保护器或采取电气隔离等措施。 7、绝缘电阻合格。 Ⅰ类工具不小于2MΩ，Ⅱ类 工具不小于7MΩ，Ⅲ类工具不小于1MΩ；交流 耐压试验电压为950V，2800V，380V。
共33页
第二节 安全性能要求
二、交流弧焊机的安全要求 3.弧焊机一次额定电压应与电源电压相符合，接
线应正确。 4.弧焊机一次侧熔断器熔体的额定电流应略大于
电焊机பைடு நூலகம்流。 5.一次电源线长度应小于2m，二次线长度应小于
20到30m。 6.外壳应接零或接地。 7.一次侧不许用有破口或老化严重的导线，二次
概念解释：
基本绝缘：对带电部分提供防止触电的基本保护的绝缘。 附加绝缘：为防基本绝缘损坏时触电而在基本绝缘之外又
设置的独立绝缘。 双重绝缘：由基本绝缘和附加绝缘组成的绝缘。 加强绝缘：指用于带电部分的单一绝缘系统。它对基本绝
缘的机械强度和绝缘性能等进行加强提高，有 与双重绝缘相当的防护程度。
共33页
