柴油发电机技术规格文件之欧阳家百创编

附件1 技术规范1 技术规范1.1总则1.1.1 本规范书适用于柴油发电机组及其附属设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求(如锅炉与压力容器、高电压设备等)。

1.1.3 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。

偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。

1.1.4从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。

1.1.5投标方须执行本规范书所列标准。

有矛盾时，按较高标准执行。

1.1.6投标方对柴油发电机组及其附属设备负有全责，即包括分包(或采购)的产品。

1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套，具有三年以上良好的运行实践，在安装调试运行中未发现明显的设备质量问题，并有合同或用户证明文件。

1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。

1.1.9本规范书未尽事宜，由双方协商确定。

1.2 工程概况大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2×2.5＋3×5万千瓦），共5台机组。

2005年，大唐略阳发电厂（1×330MW）技改工程（技改一期，简称6#机组）在拆除部分附属辅助和生活福利设施的场地上，建设一台330MW亚临界纯凝机组，工程于2005年8月开工，2007年7月投产。

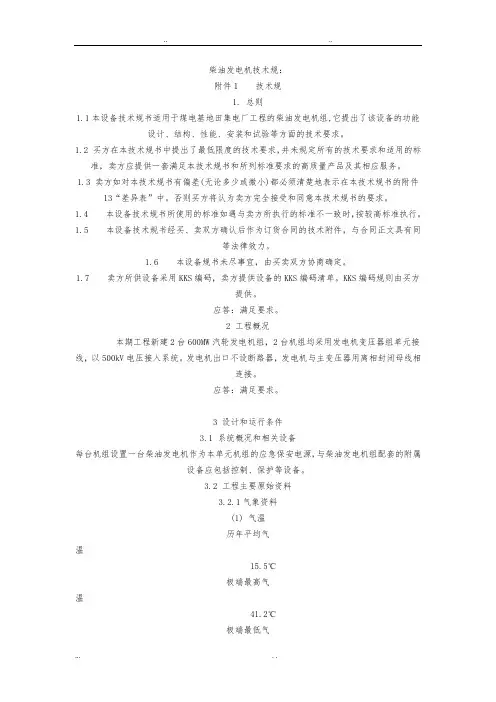

柴油发电机技术规：附件1 技术规1. 总则1.1本设备技术规书适用于煤电基地田集电厂工程的柴油发电机组,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 买方在本技术规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规书和所列标准要求的高质量产品及其相应服务。

1.3 卖方如对本技术规书有偏差(无论多少或微小)都必须清楚地表示在本技术规书的附件13“差异表”中。

否则买方将认为卖方完全接受和同意本技术规书的要求。

1.4 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本设备规书未尽事宜，由买卖双方协商确定。

1.7 卖方所供设备采用KKS编码，卖方提供设备的KKS编码清单。

KKS编码规则由买方提供。

应答：满足要求。

2 工程概况本期工程新建2台600MW汽轮发电机组，2台机组均采用发电机变压器组单元接线，以500kV电压接入系统。

发电机出口不设断路器，发电机与主变压器用离相封闭母线相连接。

应答：满足要求。

3 设计和运行条件3.1 系统概况和相关设备每台机组设置一台柴油发电机作为本单元机组的应急保安电源，与柴油发电机组配套的附属设备应包括控制、保护等设备。

3.2 工程主要原始资料3.2.1气象资料(1) 气温历年平均气温15.5℃极端最高气温41.2℃极端最低气温-22.2℃历年平均最高气温 20.4℃历年平均最低气温 11.4℃最热月（7月）平均最高气温32.5℃最冷月（1月）平均最低气温 6.3℃(2) 气压历年平均气压1013.3 hPa(3) 湿度历年平均水汽压 14.9hPa历年最大水汽压 40.2hPa历年最小水汽压 0 hPa历年平均相对湿度 72%历年最小相对湿度 2%(4) 降水量年最大降水量1567.5 mm年最小降水量471.0 mm历年平均降水量 928.5mm历年最大日降水量 218.7mm(5) 蒸发量历年平均蒸发量 1600.3 mm最大年蒸发量2008.1 mm(6) 风速及风向历年平均风速2.7 m/s历年最大风速19.0 m/s五十年一遇离地十m十分钟平均最大风速 23.7 m/s五十年一遇平均最大风速23.7 m/s时相应基本风压 0.35 kN/m2历年主导风向E历年夏季主导风向 E历年冬季主导风向 E、ESE(7) 日照（1996~1999年无资料）历年平均日照百分率 51%年平均日照时数 2218.7 h(8) 其它气象要素历年平均大风日数 7.5 d历年平均雷暴日数 26.6d历年平均降水日数 105.9d历年平均雾日数 17.3d历年最大积雪深度 35 cm历年最大冻土深度 13 cm地面平均温度17.5℃地面最高温度79.8℃地面最低温度-23.6℃（9）海拔高度：不超过1000m。

5DK20-002
柴油发电机组技术规格书
5DK-20 Diesel Generator Set Technical specification
3×600KW/900r/min
文件编号：5DK20-002 FILE CODE：5DK20-002
甲方 BUYER： 代表 REPRESENTATIVE： 乙方 SELLER： 陕西柴油机重工有限公司 SHAANXI DIESEL HEAVY INDUSTRY CO.,LTD 代表 REPRESENTATIVE：
Diesel generator dimensions················ mm×mm×mm（L×W×H）
3
3.3.7 机组重量（dry weight of E/G sets） t (DRY)
5DK20-002
3.4 发电机组主要技术规格（Diesel generator data）
3.4.1 使用条件（Conditions）
diesel generator manufactured by SHAANXI Diesel Heavy Industry Cooperation, Ltd, selecting DAIHATSU licensee. 1.2 适用范围（Scope of application）
本规格书适用于陕西柴油机重工有限公司生产的 5DK-20 柴油发电机组（600KW/900r/min） 的制造、试验和验收，是该设备订货合同的附件。
It is suitable for manufacturing, test and inspection of 5DK-20 diesel generator（600KW/900r/min） manufactured by SHAANXI Diesel Heavy Industry Cooperation, Ltd. It is the appendix of the order contract .

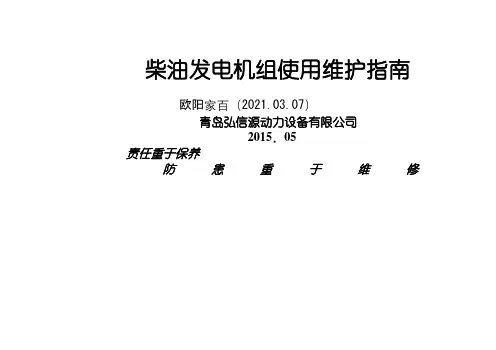

柴油发电机组使用维护指南欧阳家百（2021.03.07）青岛弘信源动力设备有限公司2015．05责任重于保养防患重于维修欧阳索引创编 2021.02.02目录●安全警告 (1)●柴油发电机组简介 (3)●柴油发电机组组成 (6)●柴油机基础知识………………………………………………………10●发电机基础知识………………………………………………………14●柴油发电机组操作规程………………………………………………16●柴油发电机组保养规程………………………………………………18●柴油发电机组故障诊断及处理………………………………………欧阳索引创编 2021.02.02欧阳索引创编 2021.02.0222●柴油机零部件损坏分析………………………………………………30●如何从声音判断发电机组运行状态 (35)欧阳索引创编 2021.02.02欧阳索引创编 2021.02.02安全警告1.发电机组启动前所有的保护装置、特别是冷却风扇保护罩必须正确牢固安装。

在运转前所有的电器应检查是否联结牢固。

应保证所有地线接地良好可靠。

所有可以锁定的门和盖板在运转前应固定。

2.如对设备内部进行清洁或修理，请将蓄电池负极线拆下并贴上警示标记以防发动机意外启动引起人身伤害。

3.机组运转时切勿试图将手伸入机组运转部位。

4. 工作时必须穿工作服防止宽松衣服、手、长头发等绞入转动部位防止油、水、气和机身烫伤人体。

不要在冷却液未完全冷却时拧开散热器盖。

待冷却液冷却后先拧松盖子让里面的气体先行释放然后才能把盖拧开。

5.在机组上使用的燃料、机油、冷却液体、润滑剂及蓄电池的电解液都是工业上常用的然而使用处理不当亦会产生对人体的伤害。

不要用皮肤接触燃料、欧阳索引创编 2021.02.02欧阳索引创编 2021.02.02油、冷却液与电解液。

若有涉及应及时清洗必要时找医生处理。

6. 机组使用的燃料和排出的烟雾是易燃及有潜在爆炸的危险。

谨慎处理这些物质可以防患于未然。

中国石油工程建设公司中乌天然气管道压气站项目(乌兹别克斯坦共和国)柴油发电机组（中文版）UZ/RWM/BJ-ELM-002北京阳光天创石油设备有限公司2009年4月9日目录一、柴油发电机组BF-V2061. BF-V206产品合格证2. BF-V206柴油发电机组简要技术说明3. BF-V206柴油发电机组辅件简要技术说明4. BF-V206柴油发电机组中文平面图5. BF-V206柴油发电机组中文检测报告二、柴油发电机组BF-V3581. BF-V358产品合格证2. BF-V358柴油发电机组简要技术说明3. BF-V358柴油发电机组辅件简要技术说明4. BF-V358柴油发电机组中文平面图5. BF-V358柴油发电机组中文检测报告三、柴油发电机组BF-V4121. BF-V412产品合格证2. BF-V412柴油发电机组简要技术说明3. BF-V412柴油发电机组辅件简要技术说明4. BF-V412柴油发电机组中文平面图5. BF-V412柴油发电机组中文检测报告四、柴油发电机组中文用户手册柴油发电机组 BF-V206柴油发电机组 BF-V358柴油发电机组BF-412柴油发电机组中文用户手册1.总 体 说 明1.1 概述百发柴油发电机组，作为主电源或备用（应急）电源，可广泛地使用在电信、医院、部队、高层楼宇、移动列车、公路建筑、工矿企业、石油勘探等关键场所。

百发柴油发电机组均可根据用户的具体要求作出不同的配置形式。

如普通型机组、静音型机组、移动型机组、自启动机组、“三遥”智能控制机组、多台并机机组以及相关的ATS控制屏、并机控制系统等。

1.2 机组型号命名B F–V 412 A S机组结构：无：基本型S：静音型H：高原型M：移动型T：拖车型控制方式: 无：标准型A：自动型I：三遥智能型备用功率: KVA选用发动机： V： VOLVOM： MTUC： CUMMINSD： DEUTZ制造商： 无锡百发电机有限公司1.３ 铭牌百发柴油发电机组均有一块铭牌，在铭牌上刻有机组型号、机身编号、机组电参数、生产日期等数据。

频率瞬态调整率(紀
+10%〜-7%
频率稳态调整率(3
0~5%
波形失真率
W5%
机组空载电压整定范圉
95%"105%额定电压
短路维护电流
300%In 2秒
四、柴油发电机组智能控制系统
功能
功能：具有自动启动/手动启动控制，充电器在发电机组运 行状态下对电池充电，维持电池电压。可选择中文/英文显示，主 菜单及控制参数在线设置，运行参数翻页分别显示。
国标0#柴油
启动电压（V）
24
启动、停机方式
手动/自动可选配
海拔高度（M）
W1000
环境温度
W38'C
二、配套柴油30
气缸数量
6缸
结构
L型
类型
四冲程，涡轮增压，中冷
冷却方式
自带风扇水箱闭式水冷散热
燃料
0#国标柴油
滤淸系统
采用整体更换式机油、柴油滤清器和空气滤清器，空气滤清器为 特种纸芯型
柴油发电机组配置及技术参数
项目
内容
一、柴油发电机组
功率（KW/KVA）
220/275
额泄输出电压（V）
三相四线制230/400
频率（Hz）
50
额泄转速（r/min）
1500
额定功率因数
0.8（滞后）
机组电流（A）
396
机组重量（kg）
1920
机组尺寸（长X宽X髙nim）
2900X120X1800
燃油标准
消声器
采用工业用高降噪效能消声器
启动方式
24V直流电启动
三、配套交流发电机
励磁方式
自励磁、无刷
转子、立子线圈绝缘等级

XX省广电有线信息网络股份XXXX分公司传输中心机房工程柴油发电机组采购项目技术规X书招标人：XX省广电有线信息网络股份XXXX分公司二○一七年五月目录1.概述11.1.定义11.2.必须满足的技术标准/规X32.机组主要技术要求32.1.系统总体32.2.环境条件52.3.启动和停机72.4.电气性能72.5.保护功能92.6.自动化机组功能92.7.并机要求112.8. 安全性及机组质量132.9.▲．节能减排153.机组输出柜主要技术要求184.技术服务要求194.1设备检验194.1.1、工程技术协调会：194.1.2、出厂检验194.1.3、供货204.1.4、到货检验204.1.5、到货抽检214.2工程服务224.2.1、工程服务内容224.2.2、工程服务要求244.3 设备验收244.3.1、初验244.3.2、试运行254.3.3、终验254.4保修264.4.1、保修期264.4.2、设备巡检服务264.4.3、故障件修理274.4.4、故障响应及技术支持服务274.4.5、备件供应304.4.6、技术文件304.4.7、软件补丁314.4.8、特殊情况下的服务314.4.9、电子文档提供服务314.4.10、资料共享314.5技术培训324.5.1、现场培训324.5.2、其它培训324.6、其它服务要求335.技术建议书345.1、配置原则与方案345.2、并机方案345.3、补充说明341. 概述1.1. 定义1.本规X书为XX省广电有线信息网络股份XXXX分公司（以下简称XX 广电）柴油发电机组采购项目的技术要求和供货要求，提供给柴油发电机组供应商（投标方）进行技术应答和报价之用。

2.投标方须对本技术规X书进行点对点应答，必须在引用本技术规X书的基础上,进行逐条逐项答复、说明和解释,即:首先针对投标方所提供的设备对实现或满足程度明确作出“满足”、“不满足”、“部分满足”的应答，不得使用“明白”、“理解”等词语。

CDP
油 气 储 运 项 目设 计规定
CDP-S-GU-EL-007-2009/B
柴油发电机组技术规格书
2009-11-26发布 2009-11-30实施
中国石油天然气股份有限公司天然气与管道分公司 发布
前 言
为了加强设备、材料的采购过程管理，统一油气储运项目设备材料技术规格书的编制格式、主要订货技术要求和技术评分标准，按照中国石油天然气与管道分公司“标准化 模块化 信息化”设计工作的要求，特编制本技术规格书。
6)减震器、底部螺栓等隔震装置、安装底座及防护罩（如果需要）。
7)机组微机控制屏提供完整的操作、控制系统、计量装置，并提供RS485通信接口实现遥控、遥信、遥测功能。
8)24V起动电池组（需可连续起动6次，每次10s，间隔5s）及其浮充电装置。
9)撬座上的配管及连接线路。
3设计与制造
3.1电气特性
3.1.1基本要求
本文件适用于油气储运工程柴油发电机组采购。
本文件包括技术条件、数据单和技术评分表三部分内容：
——技术条件部分为各工程项目通用并统一的技术要求；未经发布单位批准，任何单位或个人不得对该部分进行修改；
——数据单是为了统一各工程项目实际使用格式，在工程项目使用中填入用于订货的参数；工程项目中的数据单应按照建设项目管理程序，经审批后用于订货；
供货商应从系统长周期运行的角度来统筹设计、选择、制造、供应设备，以及提供售后服务和技术支持，应利用目前最适当的技术确保设备的安全可靠运行。对现场安装、维修、检查，供货商应有一定的技术支持能力。
3.3.4进度承诺
供货商应对柴油发电机组供货进度与相关责任进行承诺。该承诺被认为是合同需执行的内容。
3.3.5报价
3.4对供货商应答的验证手段和欺诈处理

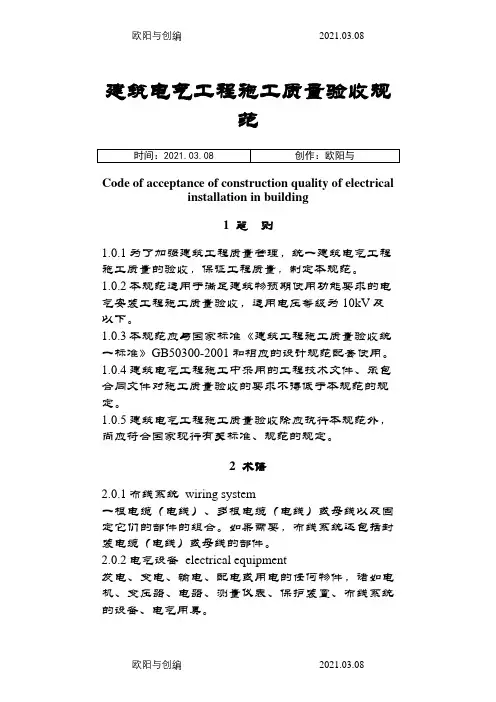

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electricalinstallation in building1 总则1.0.1为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

1.0.2本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。

1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。

1.0.4建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.5建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1布线系统 wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。

如果需要，布线系统还包括封装电缆（电线）或母线的部件。

2.0.2电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

2.0.3用电设备 current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。

2.0.4电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。

2.0.5建筑电气工程（装置）electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

2.0.6导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。

柴油发电机组技术规格书.目录1.概述第 3 页2.标准和规范第 3 页3.供货范围第 3 页4.设备安装地点第 4 页5.安装环境第 4 页6.投标要求第 4 页7.柴油发电机组具体要求第 5 页8.油漆和铭牌第9页9.检验第10页10.性能保证第11页11.备品备件第11页12.专用工具和仪表第11页13.拒收第11页14.包装和运输第11页15.交货条件第11页16.卖方提供的图纸资料第11页1. 概述本文件规定了“某集团搬迁改造工程”中，柴油发电机组(500KW)及附属设备的功能、结构、安装和性能的技术数据、制造和试验等方面的基本要求。

2. 标准和规范柴油发电机组的设计、制造和试验将按照以下标准、规范的最新版进行。

a.中华人民共和国国家标准GB《交流工频移动电站通用技术条件》GB2819-84《250至3200千瓦柴油发电机组通用技术条件》GB2820-81《自动化柴油发电机组分级要求》GB4712-84《电工名词术语》GB2900《包装贮运标志》GB191《标准电压》GB156b.国际电工委员会标准IEC本文件的要求与以上标准、设备规格和采购单之间相抵触之处应在制造前通知买方，以便买方澄清。

除注明外通常执行GB标准。

3. 供货范围安装在空分变电所内：柴油发电机组一台燃油油箱（包括油管路）一套冷却系统一套进、出风系统一套排烟系统一套消音系统一套控制屏一台直流电池和充电系统一套安装所需的材料及附件一批开车及两年运行备件和特殊维护工具。

卖方应在报价书内向买方提出必要的，而本文件中尚未涉及到的设备、材料、工具、仪表和其它设施。

4. 设备安装地点辽宁某市市瓦房店松木岛某新厂区。

5. 安装环境气象条件：年平均大气温度 10.4 ℃年极端最高温度 35.9 ℃年极端最低温度 -21.4 ℃年平均雷暴日数 30.2天海拔高度 68米最热月平均相对湿度 81％年最大降水量 981.6 mm历年平均相对湿度 66%年平均风速 3.8 m/s年平均气压101.52千帕安装现场基本地震烈度：7 度，设计地震基本加速度值为0.15g。

柴油发电机技术规格文件备用柴油发电机装置1一般要求1.1备用发电设备须包括，但并不限于下列各项：1)整套柴油机/发电机组包括散热器水冷循环泵、热交换器、膨胀水箱热控阀、阀门、滤污阀防冻剂、减震器、底脚螺栓等。

2)完整的排气系统，包括所有的消声器、悬挂装置和热绝缘。

3)全套燃料输送系统，包括日用油箱、输送管滤污阀、阀门和需用的供油泵。

4)包括所有附属和控制设备的控制屏及配电屏以提供完整的操作系统。

5)直流电起动系统。

6)提供机房消声材料。

7)功率因子0.8滞后。

1.2为发电机组配备手动和全自动启动设施能于主电源故障或偏差超过可接受之限度时于12秒内接载设计之接用负荷。

1.3发电设备须适合于冷态起动并有足够之容量以满足根据图上所列负荷表于最严重条件下之负荷要求。

关于发电机容量之详情须报批。

发电设备之容量须考虑，但不限于下列各项因子：1)降低额定输出因子（由于海拔高度，环境温度，功率因子等影响）。

2)冲击负荷3)瞬变电压下降4)暂时过负荷5)再生功率6)整流负荷7)各相负荷不平衡8)由于电压调整系统间相互影响而引起不稳定（例如发电设备之自动电压调整系统与不间断供电设备）。

9)12小时连续满载运行，超过铭牌连续额定容量10%，再连续运行一小时之过负荷能力。

10)除上述各因子外，发电设备之连续额定容量须不小于图中所示。

2特殊要求2.1各部件和附属设备须按发电机及其附属设备制造商之建议进行制造以保证其适用性。

5发动机5.1发动机须适于使用符合BS2869A1或A2级轻柴油作燃料，风冷、四冲程、直接喷射，自然或压力送气，并符合BS5514的规定。

5.2发动机之额定容量须符合BS5514连续运行之要求并与发电机持续运转的额定容量相配合，其超载能力，将在以后加以规定。

5.3发动机之曲轴速度不能超过1500转/分。

其正常旋转方向须为逆时钟旋转。

并具有±5%速度之限速器。

5.4须装设机械的超速跳闸机构，当15%超速时切断燃料供应。

柴油发电机组技术规格书目录1. 总则： (1)2. 标准和规范 (3)3. 使用条件 (5)4. 技术要求 (5)5. 表面处理及涂漆 (10)6. 铭牌和标志 (10)7. 备品备件、专用工具及测试仪表 (11)8. 检验及试验 (11)9. 技术文件要求 (12)10. 包装及运输准备 (13)1. 总则：1.1. 本技术规格书描述了用于“项目”中“柴油发电机组”的设计、制造、材料、供货、检验、试验、交付、标志、运输、文件和服务等的最低技术要求。

1.2. 本技术规格书属于“柴油发电机组请购文件”的一部分。

1.3. 对于在本技术规格书中引用的、但未在本规格书中定义的术语，必要时参考中国国家标准和IEC 标准中所包括的定义内容。

1.4. 有关项目的具体数据，将在构成请购文件的数据表、单线图及其它文件中详细说明。

1.5. 本公司保留对本文件增加、删除、修改的权利。

1.6. 单位和图例所有单位应采用国际单位制；电气图例符号和文字符号应符合中国国家标准或IEC标准的规定。

1.7. 语言除非另有规定，所有通信文件、设备的警告标志、安装说明、试车说明、操作说明和需地方当局批准的文件应采用中、俄文。

1.8. 偏差柴油发电机组的设计、制造、材料、供货、检验、试验、交付、标志、运输、文件和服务应符合本技术规格书的要求，卖方在其投标书中应详细列出并说明所有与本技术规格书及构成请购文件的其它文件的偏差，所有偏差应在订货前取得买方的书面认可和批准后方可生效。

若没有提出偏差，将视为卖方完全接受本技术规格书的要求。

为方便买方对卖方的技术响应情况进行准确分析，卖方宜就买方的技术规格书进行逐条回应。

1.9. 冲突的处理(1) 本技术规格书的内容与相关规范、规定和构成请购文件的供货要求、数据表、单线图、一次系统图及补充说明等冲突时，应按下列优先顺序执行：(a) 请购文件中的供货要求、数据表、单线图、一次系统图和补充说明等。

(b) 国际标准。

技术规格书标题：柴油发电机建设单位：XXXXXXXXX项目名称：XXXXXXXXXXXX二○二○年五月第一部分：总则本技术需求书的使用范围，仅限于柴油发电机设备供货、安装、调试与相应的服务。

本技术需求书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。

投标人应保证提供符合本技术需求书和有关最新标准的产品，保证工程安装质量符合设计要求及本技术需求书要求和最新适用的国家规范和标准。

本技术需求书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。

投标人应对本技术需求书中所列明的各项功能、性能和使用要求作出明确的响应。

如投标产品的功能或技术性能指标优于本技术需求书所提出的要求，则应在投标文件中作出明确说明，以便在评标价相等或相当的情况下作出对投标人有利的评估。

投标人在投标中选用的设备和材料要满足或优于本技术需求书的要求。

除有特殊说明之外，本技术需求书中所有指定的具体技术参数或参数范围，均应理解为是招标人可接受的最低要求。

也即，当对应技术参数或参数范围是越小越好时，则指定的具体技术参数或参数范围应理解为是上限值或最大允许范围；当对应技术参数或参数范围是越大越好时，则指定的具体技术参数或参数范围应理解为是下限值或最小允许范围。

设备应成套供应，由同一厂家整体装配生产，不接受OEM生产。

完全由厂方组装并将其整体运抵现场。

投标人提供的一切资料均应以中文为准，如果因为语言误差造成的损失由投标人负责。

第二部分：设备以及投标人规定2.1设备的一般规定投标人提供的设备应满足招标文件要求并含招标文件中未详尽描述的，但为保证设备能正常有效运行所要求的详细要求，并提供全新、先进、优质设备。

投标人应对投标内容所涉及的专利承担责任，并负责保护招标人的利益不受任何侵害。

一切由于文字、商标和技术专利侵权引起的法律裁决、诉讼和费用均与招标人无关。

标志：各设备均应有铭牌，铭牌的内容按中华人民共和国有关标准确定。

XX工程场站设备技术规格书柴油发电机组1.概述1.1范围本技术规格书设备主要用于XXX。

本规定包括了采购者(买方)对柴油发电机组的设计、材料、制造、检验、试验、包装和文件的最低要求。

1.2定义本技术规格书用到的名称定义如下：项目： XXXXXXX业主： XXXX设计： XXXXXXX供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备的公司或厂家。

分包商：负责设计和制造分包合同所规定设备的公司或厂家。

成套设备：供货商供货范围内的完整的设备。

技术规格书：业主和设计提供的完整的技术规定，包括所附的数据单和附图等。

1.3供货商责任（卖方）柴油发电机组的设计、材料、制造、检验及测试应为供货商特定的排他性责任, 供货商应遵守本询价书中包括的所有文件要求和良好的工程惯例。

供货商不应使用假设代替买方未提供的信息，供货商应从买方获得必要的信息。

供货商因缺少信息而提出的索赔是不能被接受的。

对于与本询价书要求不同，但实质上可为买方节约资金的设备或附件，供货商可作为一项选择内容将其列出。

这类选择内容应在供货商报价中单独列出且单独报价。

柴油发电机组应是符合本询价书要求的供货商的标准设计，并采用高质量的材料和一流的制作工艺。

附件应为能从市场上买得到的标准配件。

为了满足规定的条件和要求，在任何情况下，与本询价书所要求的内容保持一致而无偏差提出并不意味着免除供货商在该询价书范围之外所应承担的责任。

供货商应该在整个工作范围内执行基于ISO 9001:2000标准（或与之相当的标准）的质量管理体系。

供货商应允许买方或者其授权代表对供货商的工厂进行访问、检查、监督。

供货商应该向买方证明其安全管理系统和环保管理系统符合相关法律。

1.4标准规范供货商有责任确保所提供的柴油发电机组符合相关的中国国家标准和IEC标准，这些标准包括——但不局限于GB12786、GB7676、GB/T14598、GB50058-2014、GB4208-2008、GB755-2008、GB1971-2006、GB10068-2008、GB10069.3-2008、GB14711-2013、GB4942.1-2006、GB/T997-2008、GB9486-1988、GB14097-1999、GB14050-2008、BS5000、IEC60034、IEC60072、IEC 60529等。

广元市城市生活垃圾焚烧发电项目欧阳家百（2021.03.07）柴油发电机设备采购技术需求书（编号：）2016年3月柴油发电机设备采购技术需求书审批：审核：评审：编制：1.总则1.1 本设备技术条件书适用于广元市城市生活垃圾焚烧发电项目（12MW+6MW ）工程柴油发电机招标，它提出了该柴油发电机本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术条件书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本条件书全新的优质产品。

1.3 如果卖方没有以书面形式对本条件书的条文提出异议，则意味着卖方提供的设备完全符合本条件书的要求。

如有异议，不管是多么微小，都应在报价书中以“对条件书的意见和同条件书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术条件书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术条件书未尽事宜，由买、卖双方协商确定。

1.7 由于设计的不确定性，任何厂家中标以后增加电气元气件时，卖方不得以各种借口拒绝设备改动。

其增加元气件价格不超过合同价1%时，不再增加总价。

2. 应遵循的主要现行最新标准除本技术要求提及的内容外，均符合柴油发电机组有关国家标准及部颁标准（包括各标准的引用标准）。

合同中所有设备、备品备件，除本规范书中规定的技术参数和要求及所列标准外，其余均应遵照最新版本的国标（GB）、部标（DL）、国际电工委员会（IEC）标准及国际单位制（SI）。

如果卖方采用自己的标准或规范，须经买方同意后方可采用。

若标准之间出现矛盾时，以高标准为准。

选用标准为签订合同时的最新版本。

JB/T10304-2001 GB2820-97 《发电机组的制造和检测》DYDQ-3 《柴油发电机安装工艺标准》J623-2004 《柴油发电机组安装工程施工工艺标准》JB/T10304-2001 《工频柴油发电机组通用技术条件》JB/T 7573-1994 《高原环境条件下电工产品通用技术条件》IS08528-1-6 往复式内燃交流发电机组BS5514 往复式内燃机规范.性能BS5000-3 由往复式内燃机驱动的发电机IS03046 往复式内燃机DIN6271 活塞式内燃机.要求.功率公差BS4999 旋转电机的一般要求NEMA MG21 发电机和电动机IEC34-1 中小型同步电机JB/T3320.1-2000 小型无刷三相同步发电机技术条件GB/T2820 往复式内燃机驱动的交流发电机组GB/T4712-1996 自动化柴油发电机组分级要求VIDMA 6280 电力发电活塞发动机安装DIN 1940 活塞发动机DIN 1941 活塞发动机接受试验DIN 6270 性能额定值、燃油、内燃机，额定出力、额定输出值、损耗值、标准运行条件及额定值DIN 6271 性能额定值、燃油和润滑油损耗DIN 6625 钢容器现场制造DIN 6616 水平钢容器DIN 6609 液体燃料及易燃物的储存VDE 2056 机器机械振动审查标准VDI 2026 防振隔离DIN 45631 机械噪音测量GB755 旋转电机基本技术要求GB1105 内燃机台架性能试验方法GB1859 内燃机噪声测定方法GB2820 往复式内燃机驱动的交流发电机技术条件GB2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.16电工电子产品基本环境试验规程试验J：长霉试验方法。

柴油发电机组技术标准目的：为使开发建设项目施工材料与施工技术标准化、规范化，规范项目部现场施工管理，以及招标采购需要，特制定本技术标准。

正文内容：一．工程概况********二、技术要求及工艺质量1、目的：为使开发建设项目施工材料与施工技术标准化、规范化，规范项目部现场施工管理，以及招标采购需要，特制定本技术标准。

2、技术标准编制依据1）GB/T10233-2005---低压成套开关设备和电控设备基本试验；2）GB/T3797-2005---电气控制设备；3）GB50171-92---电气装置安装工程盘、柜一、二次回路结线施工及验收规范；4）DL/T 596---电力设备预防性试验；5）Q/JBCK-2005---电力控制及通信智能化成套配电设备技术规范；6）GB 14048.11-2002---低压开关设备和控制设备；7）GB 755---旋转电机基本技术要求；8）DL 427—1991---户内型发电机断路器订货技术条件；9）GB l105---内燃机台架性能实验方法；10）GB 1859---内燃机噪声测定方法；11）GB l2699---工频柴油发电机组额定功率、电压及转速；12）ZB J91 005---内燃发电机组轴系扭转振动的限值及测量方法；13）ISO8528---往复式内燃交流发电机组；14）GB2820---工频柴油发电机通用技术条件；15）GB/T2820-1999---往复式内燃机驱动的交流发电机组；16）GB/T4712-1996---自动化柴油发电机分级要求；17）GB/T12786-1991---自动化柴油发电机组通用技术条件；18）GB/T3614-1994---柴油发电机安装要求；除本技术要求提及的内容外，均符合柴油发电机组有关国家标准及部颁标准（包括各标准的引用标准）。

本技术标准中所有设备、备品备件，除本规范书中规定的技术参数和要求及所列标准外，其余均应遵照最新版本的国标（GB）、部标（DL）、国际电工委员会（IEC）标准及国际单位制（SI）。

1、供货范围：提供全新的柴油发电机组、水洗消烟及附件等整套设备，包括但不限于自动控制屏、日用油箱、辅助供油系统、启动用的蓄电池成套设备，市电失压检测装置、配电柜、消音器、散热器装置及维护专用工具。

2. 柴油发电机组技术要求2.1 机组主要由柴油发动机、发电机、控制器等组成，机组的主要技术指标如下：2.1.1 额定电压：230V/400V（三相四线）2.1.2 额定频率：50HZ2.1.3 额定转速：1500rpm2.1.4 功率因数：0.852.1.5 噪音在距机组柴油机和发电机1M处时的噪声平均值≤85db2.1.6 结构：机体为一体式结构底座选用高强度型钢制作，配备高性能减震装置；风扇水箱冷却，控制箱安装在机组的侧面或电机顶端，机组尺寸需满足机房预留安装空间。

2.1.7 电压稳态调整率：≤±1%，电压瞬态调整率：+20—-15%，频率稳态调整≤±1%。

频率瞬态调整率 +10—-7，电压波动率≤±1%，频率波动率≤±1%负荷突变电压稳定时间≤1s，负荷突变频率稳定时间≤3s，波形失真率≤3 2.1.8 机组由高能铅酸蓄电池组启动，电池能量必须能连续启动机组六次；具有柴油机拖动的充电功能和市电充电的浮动功能，并配有市电充电器。

2.1.9 机组的启动方式手动开关启动；市电失压自动启动；远程手动启动2.1.10 机组的自动启动供电与自动加载每个启动循环为三次两次启动间歇时间为10—30s2.11.1 机组自动启动成功率：≥99%2.1.12 机组报警装置水温过高、水温过低；机油压力报警；机组超速报警；电池电压过低报警2.1.13 自动保护功能：机油压力低、水温高、转速过高或过低、输出电压过高或过低、电流过载、短路、缺相时应能停机保护。

2.1.14 机组的自动停机可靠性正常停机：切断电源后空载运行5min,切断油路紧急停车：立即切断主电路、切断油路、电路、气路2.2 柴油机2.2.1类型：四冲程循环水冷，电喷式引擎2.2.2启动方式：2V直流电动马达启动2.2.3呼吸方式：带废气涡轮增压2.2.4滤清系统：采用可靠式机油或柴油滤清器和干式空气过滤器2.2.5排气系统：采用工业用的高效降噪音计弹性波纹管弹性连接件。
