钢框架-混凝土核心筒两种连接方式

框架一核心筒构造的布置原则(I)核心筒是框架-核心筒构造中的主要抗侧力部分,承载力和延性要求都应更高，抗震时要采取提高延性的各种构造措施。

核心筒宜贯穿建筑物全高。

核心筒的宽度不宜小于筒体总高的1/12,当筒体构造设置角筒、剪力墙或增强构造整体刚度的构件时，核心筒的宽度可适当减小。

(2)核心筒应具有良好的整体性，墙肢宜均匀、对称布置。

筒体角部附近不宜开洞，当不可防止时，筒角内壁至洞口的距离不应小于50Omm和开洞墙的截面厚度。

抗震设计时，核心筒的连梁，宜通过配置交叉暗撑、设水平缝或减小梁截面的高宽比等措施来提高连梁的延性。

在核心筒延性要求较高的情况下，可采用钢骨混凝土核心筒，即在纵横墙相交的地方设置竖向钢骨，在楼板标高设置钢骨暗梁，钢骨形成的钢框架可以提高核心筒的承载力和抗震性能。

(3)框架-核心筒构造的周边柱间必须设置框架梁。

框架-核心筒构造对形状没有限制，框架柱距大，布置灵活，有利于建筑立面多样化。

构造平面布置尽可能规则、对称,以减小扭转影响，质量分布宜均匀，内筒尽可能居中。

核心筒与外柱之间距离一般以10—12m为宜，如果距离很大，则需要另设内柱，或采用预应力混凝土楼盖，否则楼层梁太大,不利于减小层高。

沿竖向构造刚度应连续，防止刚度突变。

(4)框架-核心筒构造内力分配的特点是框架承受的剪力和倾覆力矩都较小。

抗震设计时，为实现双重抗侧力构造体系，对钢筋混凝土框架-核心筒构造，要求外框架构件的截面不宜过小，框架担负的剪力和弯矩需开展调整增大。

对钢-混凝土混合构造，要求外框架承受的层剪力应到达总层剪力的(20—25%)o(5)非地震区的抗风构造采用伸臂加强构造抗侧刚度是有利的，抗震构造则应开展仔细的方案比较，不设伸臂就能满足侧移要求时就不必设置伸臂，必须设置伸臂时，必须处理好框架柱与核心筒的内力突变，要防止柱出塑性较或剪力墙破坏等形成薄弱层的潜在危险。

(6)框架-核心筒构造的楼盖，宜选用构造高度小、整体性强、构造自重轻及有利于施工的楼盖构造形式。

钢框架_钢筋混凝土核心筒钢框架钢筋混凝土核心筒在现代建筑领域，钢框架钢筋混凝土核心筒结构因其独特的优势而被广泛应用。

这种结构体系融合了钢框架和钢筋混凝土核心筒的特点，为高层建筑提供了稳固、高效且灵活的解决方案。

首先，我们来了解一下什么是钢框架。

钢框架主要由钢梁和钢柱组成，通过节点连接形成一个稳定的框架体系。

钢材具有高强度、轻质、易于加工和安装等优点。

这使得钢框架能够提供较大的跨度和空间，并且施工速度相对较快。

而钢筋混凝土核心筒则通常位于建筑的中心位置。

它由钢筋混凝土墙体围成，内部包含电梯井、楼梯间、管道井等垂直交通和设备空间。

核心筒具有良好的抗侧力性能，能够有效地抵抗风荷载和地震作用。

钢框架钢筋混凝土核心筒结构的优势是显而易见的。

一方面，钢框架为建筑提供了灵活的大空间布局，适用于商业、办公等需要开阔空间的场所。

另一方面，核心筒能够承担大部分的水平荷载，保证了建筑在强风或地震时的稳定性。

在抗震性能方面，这种结构表现出色。

地震发生时，钢框架和核心筒协同工作，共同吸收和分散地震能量。

核心筒的混凝土墙体能够有效地限制结构的变形，而钢框架则通过其良好的延性来消耗能量，从而减少地震对建筑的破坏。

从施工角度来看，钢框架和钢筋混凝土核心筒可以同时施工，大大缩短了建筑的工期。

钢框架部分可以在工厂预制，然后运输到现场进行拼装，提高了施工效率和质量。

然而，这种结构也并非没有挑战。

例如，钢框架和钢筋混凝土核心筒之间的连接节点设计和施工要求较高。

如果处理不当，可能会影响结构的整体性和安全性。

另外，由于两种材料的物理性能不同，在温度变化时可能会产生不同程度的变形，这需要在设计和施工中加以考虑和解决。

为了确保钢框架钢筋混凝土核心筒结构的安全和可靠性，设计阶段需要进行精细的计算和分析。

设计师要根据建筑的功能、高度、地理位置等因素，合理确定钢框架和核心筒的尺寸、材料强度等参数。

同时，还要考虑风荷载、地震作用、竖向荷载等多种荷载组合，以保证结构在各种工况下都能满足设计要求。

钢框架-钢筋混凝土核心筒结构同步施工技术探讨摘要：现阶段，高层建筑应用现浇混凝土体系有着极高的优势，防震性能良好，建设效率高，能够规范性的布局，因此被普遍应用到了各项目中。

可是因为建设工作人员技术水平有高有低，对于具体内容掌握不全面。

所以建设过程中面临着各种各的问题，难以确保项目整体质量。

当没有加大各项问题重视程度，必定会以为后期埋下研究的安全隐患。

在本文篇文章中主要探讨了钢框架钢筋混凝土核心筒结构同步施工技术的具体应用。

关键词：钢框架-钢筋混凝土核心筒结构；同步施工技术基于人们对建筑要求的提升，通过有限的土地和规划高度建设更多楼层的矛盾也十分明显。

在这一现状下，过于单一的框架结构或者框筒结构显得已经不符合高层结构需求，钢框架钢筋混凝土核心筒结构体系随之出现，得到了人们的广泛关注，该校体系属于钢和混凝土组合结构体系，借助钢结构以及钢筋混凝土结构的优势。

全面的改进高层建筑结构体系，将各项体系应用到建筑环节中，有着一定的指导效果。

文章中重点研究的高级混凝土核心筒结构同步施工技术。

1、钢筋混凝土框架核心筒结构发展情况在框架结构中一般会设置部分剪力墙，将框架和剪力墙相互结合在一起，遵循取长补短的基本原则，有效的抵抗水平荷载，该情况被称之为框架剪力墙结构体系。

当前阶段，将剪力墙设置成筒体，围成的竖向箱形截面的薄壁筒和密度框架组合形成竖向箱形截面。

该种类型的结构体系具备一定的抗测仪刚度，在建筑中应用十分普遍。

框架剪力墙体系的侧向高度远远大于框架结构，一般情况下由简力墙承担水平力框架承受竖向荷载，因此应用在高层房屋比框架结构速度方面更为合理。

框筒结构是筒体结构的一方面，组成结构为密排柱和墙下裙梁。

尤其是在建筑中，水平荷载特别大，起着控制效果，筒体结构变是有效抵抗该项水平荷载的最佳结构体系。

另外，钢结构断面非常小，和钢筋混凝土结构相比较来看，能够拓展建筑的面积，工厂化程度高，建设周期短。

对于环境造成的污染程度小，通过对建筑结构体系内的钢结构进行研究，钢和混凝土组合结构随之形成。

钢框架—钢筋混凝土核心筒结构9.1总则9.1.1钢框架—钢筋混凝土核心筒结构的设计，应祖训现行国家标准《建设抗震设计规范》GB50011的有关规定。

9.1.2钢框架-钢筋混凝土核心筒结构有双重体系和单重体系之分，取决于框架部分的剪力分担率。

二者有不同的设计要求，适用范围，最大适用高度和抗震设计等级，设计时应分别符合有关规定。

9.1.3钢框架-钢筋混凝土核心筒结构有不同的形式，其框架部分采用钢框架外，必要时也可采用钢管混凝土柱（或钢骨混凝土柱）和钢梁的组合框架；钢框架必要时可下部楼层用钢骨混凝土柱和尚不六层用钢柱，混凝土核心筒必要时可作为钢骨混凝土结构。

此外，周边钢框架必要时可设置钢支撑加强，使钢框架成为具有较高侧向承载力的支撑框架。

9.1.4钢框架-钢筋混凝土核心筒结构为双重体系时，其最大适用高度不宜超过现行国家规范《建筑结构抗震设计规范BG50011 对钢筋混凝土框架-核心筒（抗震墙）结构最大适用高度和钢框架-支撑结构最大适用高度二者的平均值。

单重体系时，不宜超过GB50011对抗震墙结构规定的最大适用高度。

9.1.5钢框架-钢筋混凝土核心筒结构的抗震设计等级，钢框架部分和混凝土核心筒部分应分别符合现行国家标准《建筑抗震设计规范》GB50011的表6.1.2和表8.1.3的规定。

9.1.6框架下部采用钢骨混凝土柱上部采用钢柱时，应设置过渡层防止刚度突变。

过渡层的柱刚度宜为上下楼层柱刚度之和的一半。

9.2双重体系和单重体系9.2.1 钢框架—钢筋混凝土核心筒结构宜作为双重体系。

钢框架部分按刚度分配的最大楼层地震剪力，不应小于结构总剪力的10%；框架部分按刚度分配计算得到的地震层剪力应乘以的的增大系数，达到不小于结构底部地震剪力的20%和最大楼层剪力1.5倍二者较小值，且不小于结构底部地震剪力的15%。

【说明】在地震作用下，由于钢筋混凝土核心筒侧向刚度较钢框架大很多，因而承担了绝大部分地震力。

但钢筋混凝土剪力墙的弹性极限变形很小，约为1/3000，在达到极限变形时，钢筋混凝土剪力墙已开裂，而此时钢框架尚处于弹性阶段，地震作用在剪力墙和钢框架之间会实行再分配，钢框架承受的地震力会增加，而且钢钢架是重要构件，它的破坏和竖向承载力的降低，将危及房屋的安全，因而有必要对钢框架承受的地震力作更严格的要求，使其能适应强震时的大变形且保有一定的安全度。

钢框架-钢筋混凝土核心筒结构同步施工技术摘要：为了提高钢框架钢筋混凝土核心筒结构在地震作用下的协同工作性能及减小结构在竖向荷载作用下的变形差异，可采取以下措施，在钢框架上加设大型斜撑，在钢框架和核心筒之间增设伸臂桁架以及同时增设大型斜撑和伸臂桁架，利用有限元软件完成对比分析，这几种结构形式的协同工作性能，分析结果表明在钢框架上加设大型斜撑可明显提高结构的刚度。

框架的剪力分配率更易满足规范要求，框架柱的材料利用效率更高，增设伸臂桁架对整体结构的刚度影响不大，但可有效减小钢框架和核心筒之间的竖向变形差。

同时增设大型斜撑和伸臂桁架可显著提高钢框架钢筋混凝土核心筒结构的协同工作性能。

关键词：钢框架；钢筋混凝土；核心筒结构；同步施工传统的钢框架与钢筋混凝土核心筒施工顺序为，核心筒施工领先于钢框架5～6层，待核心筒混凝土达到设计强度后开始钢框架安装。

中部国际设计中心项目地上仅11层，核心筒先于钢框架施工无法满足工期需要，同时核心筒楼板甩筋不利于合模，本文就高层钢框架与钢筋混凝土核心筒同时建造技术的研究与应用进行交流和总结。

随着建筑行业地飞速发展，建筑设计外观的多样化、结构设计的多元化也随之而来，建筑结构形态已不仅限于规则的、普通的钢筋混凝土结构，异形核心筒钢板剪力墙，异形外幕墙钢结构等设计形式异军突起，随之而来的是对其施工技术、施工工艺等进行除旧更新。

1钢框架钢筋混凝土核心筒结构概述钢框钢框架钢筋混凝土核心筒结构将钢框架轻质，施工速度快的特点和钢筋混凝土核心筒抗压强度高，防火性能好%抗侧刚度大的特点有机地结合起来，已被广泛应用于高层建筑中，但一些已有的工程实践和试验研究表明，钢筋混凝土核心筒结构相对来说刚度有余而强度不足，而外框架则正好相反，强度有余而刚度不足，使得这种结构体系在抗震性能上不协调，内筒和外框架无法合理分担地震荷载作用。

为了提高钢框架钢筋混凝土核心筒结构在地震作用下的协同工作性能及减小。

结构在竖向荷载作用下的变形差异，可采取以下措施$在钢框架上加设大型斜撑，在钢框架和核心筒之间增设伸臂桁架以及同时增设大型斜撑和伸臂桁架。

高层钢框架-混凝土核心筒结构同步等高攀升施工工法高层钢框架-混凝土核心筒结构同步等高攀升施工工法一、前言随着城市的发展和建筑高度的增加，高层建筑的施工技术也在不断提升和创新。

高层钢框架-混凝土核心筒结构是一种常见的高层建筑结构形式，其施工难度较大，但采用同步等高攀升施工工法能够显著提高施工效率和质量。

二、工法特点同步等高攀升施工工法是指在高层建筑施工过程中，同时进行外部钢结构的安装和混凝土核心筒的施工，实现两者的同步进行。

这种工法具有以下特点：1. 提高施工效率：通过两个工序的同步进行，大大缩短了施工周期，提高了施工效率。

2. 保证施工质量：同步施工可以减少因较长的施工周期带来的质量问题，确保施工质量达到设计要求。

3. 优化资源利用：同步施工可以最大程度地利用机具设备和人力资源，提高资源利用率，减少资源浪费。

4. 减少安全风险：同步施工可以减少施工对外部环境的影响，减少安全风险，保证施工人员的安全。

三、适应范围同步等高攀升施工工法适用于高层钢框架-混凝土核心筒结构的建筑，特别适用于施工周期紧张、施工难度大的项目。

四、工艺原理该工法的理论依据是通过科学的施工工艺和技术措施，将外部钢结构的安装和混凝土核心筒的施工同步进行，确保两者的同步协调和顺利进行。

具体措施包括：1. 施工计划优化：制定详细的施工计划，确保施工各个阶段的同步进行。

2. 协同施工组织：建立协同施工组织机构，协调外部钢结构施工团队和混凝土核心筒施工团队的工作，确保两者之间的配合和协调。

3. 技术措施：采用先进的施工技术和设备，如大吨位龙门架等，提高施工效率和质量。

4. 施工监控：建立有效的施工监控系统，及时发现和解决施工过程中的问题，确保施工的顺利进行。

五、施工工艺1. 钢结构安装：首先进行外部钢结构的安装，根据设计要求，采用吊装和焊接等工艺将钢结构各个部件安装到位。

2. 混凝土核心筒施工：在外部钢结构安装的同时，进行混凝土核心筒的施工，包括模板搭设、钢筋安装、混凝土浇筑等工序。

124YAN JIUJIAN SHE高层钢框架——混凝土核心筒结构同步等高攀升施工技术Gao ceng gang kuang jia —— hun ning tuhe xin tong jie gou tong bu deng gao pan sheng shi gong ji shu胡文学 贾翊铭 陈建良 刘博 徐保全目前，建筑领域高层结构采用钢框架-混凝土核心筒结构形式较为常见。

此类结构的施工多采用核心筒结构先行、外框钢结构落后几层、同步不等高施工的方法，而采用钢框架与混凝土核心筒同步等高攀升施工则较为少见。

位于深圳市深圳技术大学建设项目，大数据与互联网学院的主体结构结合工程结构设计特点，采用钢框架与混凝土核心筒同步等高攀升施工的方法，达到缩短工期、提升质量、安全可靠、节约成本的目的。

一、高层钢框架-混凝土核心筒结构施工方法比较目前国内在建的所有“钢框架+混凝土核心筒”高层结构施工均采取核心筒先行，外框钢柱、钢梁、组合楼板（或钢筋桁架楼承板）后施工的“不等高同步攀升”的施工组织形式，而实践得出结论，在主体结构高度小于100m 时，塔楼结构出±0后，采用外围钢框架与混凝土核心筒同步等高攀升施工的组织形式，相较于前者有以下几方面的优势：（1）减少核心筒爬升式脚手架安装和拆卸的等待时间，大大缩短了结构施工工期；（2）外围水平结构与核心筒整体现浇，避免留设施工冷缝，能够更好的控制外框与核心筒交界面混凝土的施工质量，保证钢框架与混凝土核心筒的协调作用；（3）避免了交界面板筋预留带来的后续楼承板施工不便从施工质量角度来讲；（4）消除了核心筒先行、垂直交叉施工时上方混凝土凿毛坠物等对外围钢结构施工的安全隐患；（5）避免了核心筒混凝土浇筑、养护水下淌等污染下方已安装完成的钢结构构件表面，提升成品保护质量及安全文明形象；（6）核心筒无需采用爬升式脚手架，避免爬架施工的安全风险，并且大大节约了工程成本；（7）采用可周转、安拆方便的临时支撑，其材料回收率高。

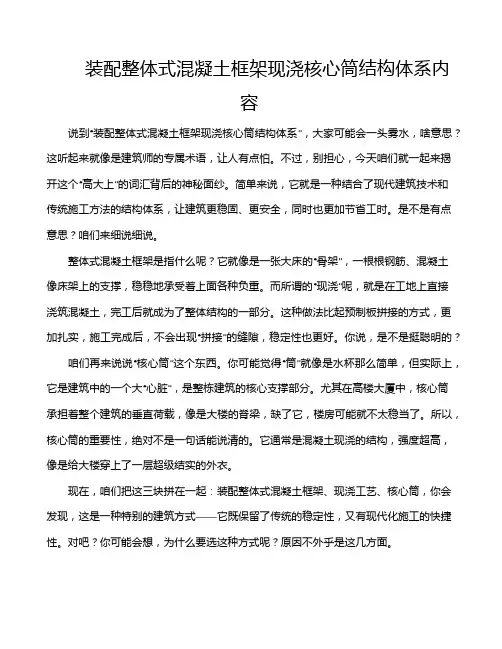

装配整体式混凝土框架现浇核心筒结构体系内容说到“装配整体式混凝土框架现浇核心筒结构体系”，大家可能会一头雾水，啥意思？这听起来就像是建筑师的专属术语，让人有点怕。

不过，别担心，今天咱们就一起来揭开这个“高大上”的词汇背后的神秘面纱。

简单来说，它就是一种结合了现代建筑技术和传统施工方法的结构体系，让建筑更稳固、更安全，同时也更加节省工时。

是不是有点意思？咱们来细说细说。

整体式混凝土框架是指什么呢？它就像是一张大床的“骨架”，一根根钢筋、混凝土像床架上的支撑，稳稳地承受着上面各种负重。

而所谓的“现浇”呢，就是在工地上直接浇筑混凝土，完工后就成为了整体结构的一部分。

这种做法比起预制板拼接的方式，更加扎实，施工完成后，不会出现“拼接”的缝隙，稳定性也更好。

你说，是不是挺聪明的？咱们再来说说“核心筒”这个东西。

你可能觉得“筒”就像是水杯那么简单，但实际上，它是建筑中的一个大“心脏”，是整栋建筑的核心支撑部分。

尤其在高楼大厦中，核心筒承担着整个建筑的垂直荷载，像是大楼的脊梁，缺了它，楼房可能就不太稳当了。

所以，核心筒的重要性，绝对不是一句话能说清的。

它通常是混凝土现浇的结构，强度超高，像是给大楼穿上了一层超级结实的外衣。

现在，咱们把这三块拼在一起：装配整体式混凝土框架、现浇工艺、核心筒，你会发现，这是一种特别的建筑方式——它既保留了传统的稳定性，又有现代化施工的快捷性。

对吧？你可能会想，为什么要选这种方式呢？原因不外乎是这几方面。

建造速度特别快。

想象一下，工地上工人们忙活着现浇核心筒，接着安装框架结构，慢慢拼装，所有东西在现场就能做好，而不需要等着一大堆的预制部件。

更重要的是，像这种整体式的结构，不仅减少了因部件拼接带来的漏洞，还提高了抗震能力，这一点，大家应该能理解吧，毕竟抗震性能直接关系到建筑的生命线。

谁都不希望地震来了，楼房摇摇欲坠吧？咱们说说经济性。

大家知道，建筑成本一直都是各大开发商和设计师们头疼的问题。

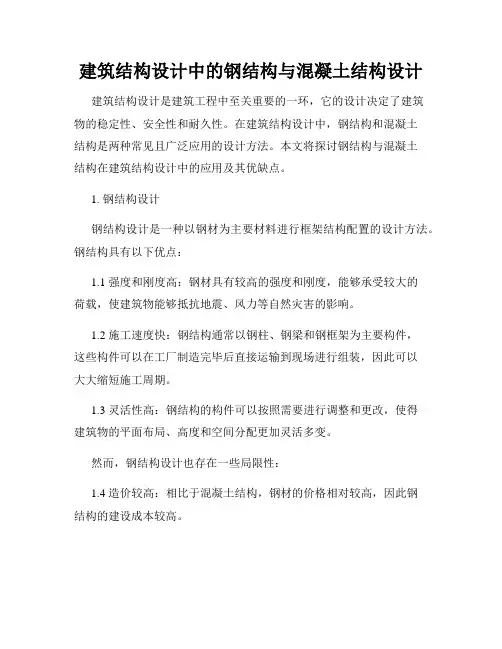

建筑结构设计中的钢结构与混凝土结构设计建筑结构设计是建筑工程中至关重要的一环，它的设计决定了建筑物的稳定性、安全性和耐久性。

在建筑结构设计中，钢结构和混凝土结构是两种常见且广泛应用的设计方法。

本文将探讨钢结构与混凝土结构在建筑结构设计中的应用及其优缺点。

1. 钢结构设计钢结构设计是一种以钢材为主要材料进行框架结构配置的设计方法。

钢结构具有以下优点：1.1 强度和刚度高：钢材具有较高的强度和刚度，能够承受较大的荷载，使建筑物能够抵抗地震、风力等自然灾害的影响。

1.2 施工速度快：钢结构通常以钢柱、钢梁和钢框架为主要构件，这些构件可以在工厂制造完毕后直接运输到现场进行组装，因此可以大大缩短施工周期。

1.3 灵活性高：钢结构的构件可以按照需要进行调整和更改，使得建筑物的平面布局、高度和空间分配更加灵活多变。

然而，钢结构设计也存在一些局限性：1.4 造价较高：相比于混凝土结构，钢材的价格相对较高，因此钢结构的建设成本较高。

1.5 耐火性较差：钢结构的耐火性不如混凝土结构好，遭受高温时，钢结构柱、梁等构件可能会发生变形、脆化，从而影响建筑物的整体结构稳定性。

2. 混凝土结构设计混凝土结构设计是以混凝土为主要材料的建筑结构设计方法。

混凝土结构的优点如下：2.1 耐久性好：混凝土具有较好的耐久性，能够很好地抵抗环境腐蚀和老化的影响，使建筑物的使用寿命更长。

2.2 耐火性好：混凝土的耐火性较好，可以有效阻止火灾蔓延，保证人员的安全。

2.3 施工成本相对较低：相比于钢结构，混凝土的价格相对较低，因此混凝土结构的建设成本较低。

然而，混凝土结构设计也存在一些不足之处：2.4 自重大：混凝土的密度较大，使得建筑物的自重较重，对地基的要求较高。

2.5 施工周期长：混凝土结构需要进行浇筑、养护等工序，施工周期相对较长。

3. 钢结构与混凝土结构的结合应用在实际建筑结构设计中，钢结构和混凝土结构通常会结合应用，发挥各自设计方法的优点，弥补其不足之处。
