第2讲无线传输技术基础
- 格式：ppt
- 大小：1.06 MB
- 文档页数：15
下载文档原格式
合集下载

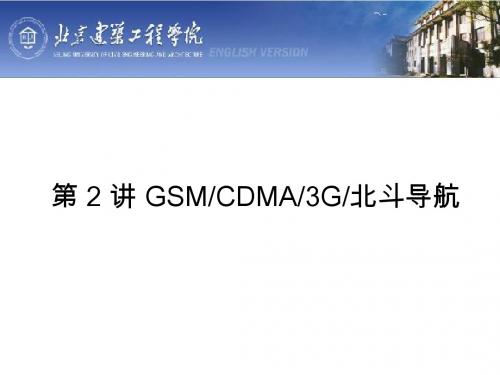

第二课GSMCDMA3G北斗
GSM系统整体结构框图
BSS
NSS
MS
GSM蜂窝移动通信系统的简单组成
• 网 络 交 换 子 系 统 (NSS, Network Switch Subsystem)
• 移动业务交换中心(MSC, Mobile Services Switching Center)：MSC是GSM系统的核心, 是对位于它所覆盖区 域中的移动台进行控制和完成话路交换的功能实体, 也是移动通信系统与其他公用通信网之间的接口。 它 使用户使用各种业务成为可能。
2.CDMA通信系统
CDMA通信系统的历史
• CDMA技术源自于二战期间对高质量保密通信技术的研究，其思想初 衷是防止敌方对己方通讯的干扰，在战争期间广泛应用于军事抗干 扰通信。 • 美国高通公司80年代成功攻克技术障碍，将CDMA技术应用在蜂窝通 信系统。 • 1995年香港和记电讯公司开通全球第一个CDMA数字移动通信网络。 • 目前全球6大洲的39个国家和地区采用并开通的CDMA蜂窝或PCS网络 已达100多个，且用户增长的速度惊人。 • 现在全球陆续投入使用的3G通信网路全部基于CDMA技术。
频率
信道3 信道2 信道1
频率
信道1 信道2
信道3
时间
时间
(a) 频分多址FDMA： 信道划分成不重叠的频率段 频率
(b) 时分多址TDMA： 信道划分成不重叠的时间段
信道1 信道2 信道3
时间 编码 (c) 码分多址CDMA： 信号在时间、频率上完全重叠
• 码分多址的优点：
– – – – – – – 抗干扰能力强 抗衰落性能好 系统容量大 通信质量好 频率利用率高 安全性好 移动台发射功率小
2 3 4 6 5 7 1 4 2 3 7 4 8 1 5 9 2 6 7 3 4 8 1 5 9 2 6 7 3 4 1
WIFI基础知识
WLAN的组网
3.AP Client模式
AP Client模式其实类同于上面提到的WDS，只是在协议上有所不同，AP Client相当于 AP同时具有AP和Client二重功能，它可以像网卡一样实现自动连接。 网络从A进来，B相对于A来说就是网卡的功能，同时B相对C来讲它就是AP的功能，理 论上可以这样循环下去，有效的实现资源共享和组网，而实际上每增加一个AP，带宽 的利用率就降低了50%。所有WDS和AP Client二种组网模式实用的范围不能太大，但是 可以非常有效的解决小区域内信号不好的问题
无线产品的框架
无线产品图片
WLAN的组网
1.AP模式 针对我们大多数用户来说，在一些小型 办公室和家庭用户中，我们可以用一个无 线路由器进行组网， 红色部份可以使用带 WIFI的XDSL产品，
WLAN的组网
2.WDS模式
由于房屋基本都是钢筋混凝土结构，并且格局复杂多样，环境对无线信号的衰减严重。所以使 用一个无线AP进行无线网络覆盖时，会存在信号差，数据传输速率达不到用户需求，甚至存在信号 盲点的问题。为了增加无线网络的覆盖范围，增加远距离无线传输速率，使较远处能够方便快捷地 使用无线来上网冲浪，这样就需要用到我们无线路由器的桥接或WDS功能。 比如一个小型企业，网络是从B部门接入的，但如果只是在B部门放一个无线路由器，那么A/C 部门上网就会出现信号弱，或者某些区域没有信号。为了解决这个问题，在A/C部门各放一个无线 路由器，A/C无线路由器和B之间可以通过WDS无线连接，这样就能实现三个部门无线大面积覆盖上 网，实际上WDS组网一般采取的都是星型结构，而组网的AP也就3~5台，太多会出现效率不高，同 时同频干扰会非常严重，导致上网会变得更慢。
WLAN的标准和发展
传输基础知识(SDH)
PDH数字系列
SDH的特点
接口方面
电接口
STM-1是SDH最基本的同步传送模块STM （Synchronous Transport Module），速率为 155.520Mb/s 。 STM-N是SDH更高等级的同步传送模块，速率是 STM-1的N倍(N=4n=1，4，16，64，256)。 仅对电信号扰码。光口信号码型是加扰的NRZ码，采 用世界统一的标准扰码。
m
DXC
n
出线： n 等效为
入 线 ： m
m、n数值与速率对应表
m或n 0 1 2 3 4 5 6
速率
64Kbit/s 2Mbit/s
8Mbit/s
34Mbit/s
140Mbit/s 155Mbit/s
622Mbit/s
2.5Gbit/s
二、SDH传输网络结构
1、链形网：在SDH网络建设早期用的较多，主要用于专网。 2、星形网：特点是通过特殊节点来统一管理其他网络节点，有利于分配带 宽，节约成本，但存在特殊节点的安全保障和处理的潜在瓶颈问题。多用 于本地网（接入网和用户网）。 3、树形网：链形网和星型网的结合，也存在特殊节点的安全保障和处理的 潜在瓶颈问题。 4、环形网：环形拓扑实质是将链形首位相连，从而使网上任何一个网元点 都不对外开放的网络拓扑形式。它有很强的生存性，自愈功能较强。环形 网使用较多，常用于本地网（接入网和用户网）和局间中继网。 5、网孔形网：特点为两网元节点间提供多个传输路由，网络的可靠性更高， 不存在瓶颈问题和失效问题。缺点是系统的冗余度高、成本高且结构复杂。 主要用于长途网。 当前使用最多的是链形网和环形网，通过它们的灵活组合，可构成更加复 杂的网路。
漂移是指数字信号的特定时刻相对于其理想参考时间位置的长时间偏 离。所谓长时间偏离是指变化频率低于10HZ的相位变化。
第2讲无线传输技术基础
2．2．3 天线增益
天线增益(antenna gain)是天线定向性的度 量。与由理论的全向天线(各向同性天线)在各个
方向所产生的输出相比，天线增益定义为在一特
定方向上的功率输出。天线增益主要是为了定 向性。
天线增益与有效面积的关系：
G
4
Ae
2
4
f 2 Ae c2
Ae 天线的有效面积，f：载波频率，c：光速
无线电频谱特点
☆有限性 ☆排它性 ☆复用性 ☆非耗尽性 ☆传播性 ☆易干扰性
无线电管理部门
☆联邦通信委员会(FCC) FCC是美国专门负责管理其国内及对
外有线、无线和电视通信业务的行政决策 机构，管理无线电广播、电视、电信、卫 星和电缆等业务，协调国内和国际通信， 涉及美国各州及所属地区。
☆中国无线电管理局
我国的专业无线电管理部门，依据 《中华人民共和国无线电管理条例》等法 律法规，负责无线电管理。
无线电频谱的划分
根据无线电波传播及使用的特点，国际上将无 线电波频谱划分为12个频段。
值得一提的是ISM (Industrial Scientific Medical， 工业科学医疗)频段，即2.4~2.4835GHz主要开放 给这三类机构使用，该频段是依据FCC的定义， 无需许可证授权，属于免费使用。只需要遵守一 定的发射功率(一般低于1W)，并且不要对其它频 段造成干扰即可。
☆按方向性分 全向天线、定向天线等
☆按外形分 线状天线、面状天线等
2．2．2 天线类型
偶级天线 抛物反射天线
简单（偶级）天线
半波偶级天线由等长度的两个 在同一直线上 的导线组成。
应用于汽车无线电或便携无线电
第二讲局域网技术基础[可修改版ppt]
![第二讲局域网技术基础[可修改版ppt]](https://img.taocdn.com/s1/m/a49372ce650e52ea541898a1.png)
成本低 密度高、节省空间 安装容易（综合布线系统） 平衡传输（高速率） 抗干扰性一般 连接距离较短
屏蔽双绞线 (STP) 非屏蔽双绞线 (UTP)
• 以铝箔屏蔽以减少 干扰和串音
3类、5类、6类
（16M、155M、 1200M）
双绞线外没有任何附 加屏蔽
3．光纤：分单模和多模两种，一般较铜缆有更 好的防干扰能力，传输距离、传输速率和传输 质量都有较大提高，主要应用于千兆位主干网 络。
3．总线型拓扑结构的特点：
⑴所有的节点都连接到一条公共传输介质上的
总线上。
⑵用同轴电缆和双绞线为传输介质。
⑶所有结点都可以发送数据，在同一个时期内
只允许一个节点发送信息。
⑷当有两个节点同时发送信息时冲突。
⑸必须解决⑷的介质访问控制（MAC）A B
C
C
Bus
A
B
C
A
B
C
碰撞
D
E
D
E
总线型局域网中的“冲突”
统可以归为星型局域网拓扑结构。
A
A
B
C
三、局域网的传输介质类型与特点 1．同轴电缆：早期应用，已基本被淘汰。同轴 电缆的轴心是铜线，由金属屏蔽层包围，具有 较好防电磁干扰能力，也可以防止铜线中电信 号的能量辐射。
●同轴电缆
基带同轴电缆
一条电缆只用于一个信道，50， 用于数字传输
宽带同轴电缆
一条电缆同时传输不同频率的多路 模拟信号，75 ，用于模拟传输， 300—450MHz，100km，需要放 大器
D
A T C
B
Ring
5．星型拓扑结构
⑴星型拓扑中存在中心结点，每个结点通过点
与点之间的线➢路使与用中集心线结器点连连接接所，有任计何算两机结点
屏蔽双绞线 (STP) 非屏蔽双绞线 (UTP)
• 以铝箔屏蔽以减少 干扰和串音
3类、5类、6类
（16M、155M、 1200M）
双绞线外没有任何附 加屏蔽
3．光纤：分单模和多模两种，一般较铜缆有更 好的防干扰能力，传输距离、传输速率和传输 质量都有较大提高，主要应用于千兆位主干网 络。
3．总线型拓扑结构的特点：
⑴所有的节点都连接到一条公共传输介质上的
总线上。
⑵用同轴电缆和双绞线为传输介质。
⑶所有结点都可以发送数据，在同一个时期内
只允许一个节点发送信息。
⑷当有两个节点同时发送信息时冲突。
⑸必须解决⑷的介质访问控制（MAC）A B
C
C
Bus
A
B
C
A
B
C
碰撞
D
E
D
E
总线型局域网中的“冲突”
统可以归为星型局域网拓扑结构。
A
A
B
C
三、局域网的传输介质类型与特点 1．同轴电缆：早期应用，已基本被淘汰。同轴 电缆的轴心是铜线，由金属屏蔽层包围，具有 较好防电磁干扰能力，也可以防止铜线中电信 号的能量辐射。
●同轴电缆
基带同轴电缆
一条电缆只用于一个信道，50， 用于数字传输
宽带同轴电缆
一条电缆同时传输不同频率的多路 模拟信号，75 ，用于模拟传输， 300—450MHz，100km，需要放 大器
D
A T C
B
Ring
5．星型拓扑结构
⑴星型拓扑中存在中心结点，每个结点通过点
与点之间的线➢路使与用中集心线结器点连连接接所，有任计何算两机结点
无线网络基础知识学习
无线网络基础知识学习知识网络是知识参与者之间的社会网络。
能够实现个人、组织与组织外部的知识创造与传递，人们透过知识网络进行信息合作与交流。
目标是把技术与人连接起来，实现智力资本、结构资本和顾客资本的有效结合。
可分为内部知识网络和外部知识网络,前者强调组织内部员工间与组织间的知识交流，后者强调组织外部的知识来源，包括社区、国家社会关系，以及竞争者。
下面是小编收集整理的无线网络基础知识学习范文，欢迎借鉴参考。
无线网络基础知识学习(一)1：何谓无线网络?一般来讲，所谓无线，顾名思义就是利用无线电波来作为资料的传导，而就应用层面来讲，它与有线网络的用途完全相似，两者最大不同的地方是在于传输资料的媒介不同。
除此之外，正因它是无线，因此无论是在硬件架设或使用之机动性均比有线网络要优势许多。
2：无线网络与有线网络相较之下，有那些优点?就使用上它的机动性，便利性，是有线网络所不及，就成本上，它可省下一笔可观的布线费用，修改装潢费用，基本上使用的空间较为弹性许多。
3：无线网络对人体是否有所影响?因无线网络的发射功率较一般的大哥大手机要微弱许多，无线网络发射功率约60~70mW，而大哥大手机发射功率约200mW左右，而且使用的方式亦非像手机一般直接接触于人体，因此较无安全上之考量。
4：若要架构一个无线网络，其最基本之配备需要有那些?一般架设无线网络的基本配备就是一片无线网络卡及一台桥接器(AP)，如此便能以无线的模式，配合既有的有线架构来分享网络资源。
5：无线网络就使用是否会被干扰或影响其它设备运作?基本上无线网络所使用之频段是属于ISM 2.4GHz的高频率范围，就日常生活，或办公室等等所用之电器设备是不会相互干扰，因频率差异甚多，而且无线网络本身共有12个信道可供调整，自然干扰的现象就不必担心。
6：何谓ISM频段?答：ISM(Industrial Scientific Medical) Band，此频段( 2.4~2.4835GHz)主要是开放给工业，科学、医学，三个主要机构使用，该频段是依据美国联邦通讯委员会(FCC)所定义出来，属于Free License，并没有所谓使用授权的限制。
路由器基础知识讲座ppt课件
路由器作用
路由器的主要作用是根据网络层 的信息，选择最佳路径，将数据 包从一个网络转发到另一个网络 ，实现网络互联和通信。
路由器发展历程
第一代路由器
最初的路由器采用软件方式进行路由 计算，性能较低，主要应用于小型网 络。
第二代路由器
第三代路由器
现代路由器已经发展成为高度集成化 、智能化的设备，支持多种路由协议 和网络安全功能，广泛应用于各种规 模的网络。
针对路由功能优化，高效 稳定，如Cisco IOS、 Juniper JUNOS等。
通用操作系统
基于Linux、Unix等系统 ，可定制性强，但需要额 外配置和优化。
实时操作系统
适用于对时间要求严格的 场景，如工业控制、航空 航天等。
路由协议实现原理
静态路由
手动配置路由表，适用于简单网 络环境。
动态路由
Wi-Fi联盟认证
负责无线技术的认证和推广，确保不同厂商的设备 能够互相兼容。
无线网络安全标准
包括WPA/WPA2等加密认证技术，保障无 线网络的安全性。
无线接入点（AP）和桥接器（Bridge）
无线接入点（AP）
01
用于建立无线网络的设备，提供无线客户端的接入和数据传输
功能。
无线桥接器（Bridge）
01
VPN基本概念
VPN（Virtual Private Network）即虚拟专用网络，是利用公共网络
架设的私人网络，通过加密技术保障数据传输的安全性。
02 03
VPN技术原理
VPN采用了隧道技术、加解密技术、密钥管理技术和使用者与设备身份 认证技术，通过在公共网络上建立虚拟专用通道来保障数据传输的安全 性和私密性。
ACL技术原理
路由器的主要作用是根据网络层 的信息，选择最佳路径，将数据 包从一个网络转发到另一个网络 ，实现网络互联和通信。
路由器发展历程
第一代路由器
最初的路由器采用软件方式进行路由 计算，性能较低，主要应用于小型网 络。
第二代路由器
第三代路由器
现代路由器已经发展成为高度集成化 、智能化的设备，支持多种路由协议 和网络安全功能，广泛应用于各种规 模的网络。
针对路由功能优化，高效 稳定，如Cisco IOS、 Juniper JUNOS等。
通用操作系统
基于Linux、Unix等系统 ，可定制性强，但需要额 外配置和优化。
实时操作系统
适用于对时间要求严格的 场景，如工业控制、航空 航天等。
路由协议实现原理
静态路由
手动配置路由表，适用于简单网 络环境。
动态路由
Wi-Fi联盟认证
负责无线技术的认证和推广，确保不同厂商的设备 能够互相兼容。
无线网络安全标准
包括WPA/WPA2等加密认证技术，保障无 线网络的安全性。
无线接入点（AP）和桥接器（Bridge）
无线接入点（AP）
01
用于建立无线网络的设备，提供无线客户端的接入和数据传输
功能。
无线桥接器（Bridge）
01
VPN基本概念
VPN（Virtual Private Network）即虚拟专用网络，是利用公共网络
架设的私人网络，通过加密技术保障数据传输的安全性。
02 03
VPN技术原理
VPN采用了隧道技术、加解密技术、密钥管理技术和使用者与设备身份 认证技术，通过在公共网络上建立虚拟专用通道来保障数据传输的安全 性和私密性。
ACL技术原理
WLAN基础知识讲解
• •
•
•
HANMING TECHNOLOGIES CO., LTD.
Hanming Confidential
Page 14
802.11n 速率
在802.11a/g中规定了7个速率（6，12，18，24，36，48和54）， 802.11N的速率可多达300个可选速率，但是基准速率只有8种：6.5， 13，19.5，26，39，5258.5，65。这一基准速率相比以802.11a/g，提 高了大约8%（如18->19.5）,65没有在对应于802.11a/g的速率。其他 的速率一般都来源于此8个基本速率。 11n的datarate与多个因素有关 Number of separate stream（Nss）。就是我们所讲的MIMO里多少 个独立的空间传输串流。在目前的APs解决方案中都是为两个独立 的空间流，Nss=2。 Channel bandwidth 20/40Mhz. Short GI 具体的组合请参看附录中的速率表
五、无线吞吐量测试原理及影响因素
HANMING TECHNOLOGIES CO., LTD.
Hanming Confidential
Page 2
WIFI
•
Wi-Fi
最初是Wi-Fi联盟（Wi-Fi Alliance）的注册商标，用来描述基于802.11系列协 议的无线局域网技术，现在也被用来描述WLAN中移动设备的无线接口。
Page 9
802.11 a/b/g 技术对比
802.11 802.11b 802.11a 802.11g
标准发布时间
1997.7
1999.9
1999.9
2003.6
可用频宽
传输网络技术讲义
前所未有的光传送体系
新的数字传送体系
数字段层光通道层 光物理段层
数字通道层
光通道净荷单元（OPUk）
光通道数据单元（ODUk）
光通道传送单元（OTUk） 光通道（Och） 光通道复用 光复用段（OMS） 光传送段（OTS） 光传送媒介
构，G.874定义了设备管理，G.873定义了网络保护，G.8080定义了ASON架构。
传输网基础知识——光纤• 光纤的类型为了使光纤具有统一的国际标准，ITU-T制定了统一的光纤标准。
86
基于TDM传送技术
基于包交换传送技术
PDH
SDH
OTN
ASON（控制协议为GMPLS）
WDM
AON
全光网
ROADM/WSS OBS/OPS
2010
下一步
未来
光层技术
电层技术
控制技术
PTN
MSTP
SDH网络
ATM网络Ethernet网络
SDHRing
MSTP
VP-RingRPRing
MSTP (Multi-Service Transport Platform) 多业务传送平台，MSTP是SDH网络的延伸，是现有SDH网络的前向推进；MSTP可以针对多种不同网络的业务接入与传送提供不同的解决方案，包括 PSTN、数据网、商业网、3G、DSLAM等网络。 94
传输网基础知识——设备（PTN简介） • 基于MPLS分组内核的架构设计，使组网和业务部署更加灵活，带 宽利用更充分，高的可扩展性。 • 基于SDH维护特性设计的PTN，使移动承载网从SDH到IPbackhaul平 滑演进风险最小化，利益最大化。 PTN = 分组技术+SDH Operation体验 统计复用＋高性能QOS
新的数字传送体系
数字段层光通道层 光物理段层
数字通道层
光通道净荷单元（OPUk）
光通道数据单元（ODUk）
光通道传送单元（OTUk） 光通道（Och） 光通道复用 光复用段（OMS） 光传送段（OTS） 光传送媒介
构，G.874定义了设备管理，G.873定义了网络保护，G.8080定义了ASON架构。
传输网基础知识——光纤• 光纤的类型为了使光纤具有统一的国际标准，ITU-T制定了统一的光纤标准。
86
基于TDM传送技术
基于包交换传送技术
PDH
SDH
OTN
ASON（控制协议为GMPLS）
WDM
AON
全光网
ROADM/WSS OBS/OPS
2010
下一步
未来
光层技术
电层技术
控制技术
PTN
MSTP
SDH网络
ATM网络Ethernet网络
SDHRing
MSTP
VP-RingRPRing
MSTP (Multi-Service Transport Platform) 多业务传送平台，MSTP是SDH网络的延伸，是现有SDH网络的前向推进；MSTP可以针对多种不同网络的业务接入与传送提供不同的解决方案，包括 PSTN、数据网、商业网、3G、DSLAM等网络。 94
传输网基础知识——设备（PTN简介） • 基于MPLS分组内核的架构设计，使组网和业务部署更加灵活，带 宽利用更充分，高的可扩展性。 • 基于SDH维护特性设计的PTN，使移动承载网从SDH到IPbackhaul平 滑演进风险最小化，利益最大化。 PTN = 分组技术+SDH Operation体验 统计复用＋高性能QOS
wifi的基本知识
wifi的基本知识
WiFi是一种利用无线电波传输数据的通信技术，它通过无线电波将计算机
设备连接到互联网。
以下是一些关于WiFi的基本知识：
1. 工作原理：WiFi使用无线电波传输数据。
这些无线电波在空气中传播，
并在接收器（通常是计算机设备）处被接收和解析，以恢复原始数据。
2. 覆盖范围：WiFi信号的覆盖范围取决于多种因素，包括发射器的功率和
接收器的灵敏度。
在家庭和小型企业环境中，WiFi路由器通常覆盖大约10-20米的范围。
3. 传输速度：WiFi的速度取决于所使用的标准和设备的性能。
目前最快的WiFi标准是，传输速度可以达到数百兆位每秒（Mbps）。
4. 安全性：WiFi可以通过多种方式进行加密和保护，例如使用WPA2等加密协议，设置强密码等。
然而，用户需要注意保护自己的WiFi网络和密码，并定期更新密码以防止被黑客攻击。
5. 干扰：WiFi信号可能会受到其他无线电波的干扰，例如微波炉、无绳电话、其他WiFi网络等。
干扰可能会导致信号质量下降，影响连接速度和稳
定性。
6. 接入点：在WiFi网络中，接入点（AP）是一个设备，它连接到互联网并通过无线电波向其他设备发送数据。
用户可以通过在AP的覆盖范围内连接到一个WiFi网络来访问互联网。
7. 客户端：客户端是指连接到WiFi网络的设备，例如计算机、智能手机和
平板电脑等。
客户端可以通过接入点连接到互联网，并与其他设备进行通信。
以上是关于WiFi的一些基本知识，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2讲无线传输技术基础
卫星微波
❖ 卫星的频带范围： 4/6GHz，最佳频带范围 上行：5.925GHz~6.425GHz 下行：3.7GHz~4.2GHz
❖ 新出现：12/14GHz ❖ 计划使用：20/30GHz
第2讲无线传输技术基础
☆卫星微波通信的优点：
范围大、距离远；不易受地面灾害影 响；建设快，通信费用和距离无关；易实 现广播和多址通信。
第2讲 无线传输技术基础
第2讲无线传输技术基础
内容提要
❖ 本章主要介绍了无线网络中的各种传输媒 体、传输方式、传输系统中的损伤与衰退和 信息编码技术等内容，学生应该掌握无线网 络传输系统的相关知识，了解影响无线网络 信息传输的各种因素，信息处理技术，并结 合实际的应用来加深对理论知识的掌握，网 络传输媒体和传输中的损伤、衰退及信号编 码技术是学生应重点掌握的。
4d
2
L 10lg
❖ 微波的损耗随距离的平方而变化
❖ 损伤的另一个原因是干扰，随着微波应用的不断 增多，传输区域重叠，干扰始终是一个威胁。因 此，频带的分配需要严格控制。
第2讲无线传输技术基础
地面微波
❖ 长途电信系统最常用的频段位于： 4GHz~6GHz，现在新开通了11GHz频段。
❖ 频率越高衰减越大，较高的微波频率对长途 传输没有什么用处，但却非常适用于近距离 传输。
☆卫星微波通信的不足：
信号传输有时延，天线受太阳噪声影 响，安全保密性较差，卫星本身造价高， 等等。
第2讲无线传输技术基础
2．1．3 广播无线电波
第2讲无线传输技术基础
内容提要
2．1 无线传输媒体（重点） 2．2 天线 2．3 传播方式 2．4 直线传输系统中的损伤（重点） 2．5 移动环境中的衰退 2．6 多普勒效应 2．7 信号编码技术（重点） 2．8 扩频技术 2．9 差错控制技术
第2讲无线传输传输媒体是数据传输系统中发送器和接收器之间的 物理路径。（空气）
第2讲无线传输技术基础
FCC在2.4GHz的第ISM2讲波无段线传上输的技频术谱基础分配
2.2 2.3
2.4
2.5 2.7 2.9GHz
电信用的电磁波频谱
第2讲无线传输技术基础
第2讲无线传输技术基础
感兴趣的3个频段
❖ 微波：1GHz~100GHz，可实现高方向性的波束， 而且非常适用于点对点的传输，也可用于卫星通信。
无线通信和无线网络则使用非导向传输介质，包括无线 电、微波、红外线、毫米波、光波等。
第2讲无线传输技术基础
2．1 无线传输媒体
❖ 数据传输的特性以及传输质量取决于传输媒 体的性质和传输信号的特性。
❖ 非导向传输媒体：信号带宽比媒体本身更为 重要。
❖ 低频信号是全向的； ❖ 频率较高时，信号形成有向波束。
2．1．2 卫星微波
❖ 通信卫星实际上一个微波接力站，用于将两 个或多个称为地球站或地面站的地面微波发 送器/接收器连接起来。
❖ 卫星使用上下行两个频段：接收一个频段(上 行)上的传输信号，放大或再生信号后，再在 另一个频段(下行)上将其发送出去。
❖ 卫星主要应用：电视广播、长途电话传输和 个人用商业网络
❖ 传输媒体可分为导向的(guided)和非导向的 (unguided)两类。
对导向媒体而言，电磁波被引导沿某一固定媒体前进， 例如双绞线、同轴电缆和光纤。
非导向媒体的例子是大气和外层空间，它们提供了传输 电磁波信号的手段，但不引导它们的传播方向，这种传 输形式通常称为无线传播(wireless transmission)
第2讲无线传输技术基础
卫星微波
❖ 卫星传输的最佳频率范围为1GHz～10GHz。 ❖ 特点
卫星通信距离远，一个地面站发送到另一个地面 站接收，约有1/4s传播延迟。在差控和流控方面， 也带来一系列问题。
卫星微波是广播设施，许多站点可以向卫星发送 信息，同时从卫星上传送下来的信息也会被众多 站点接收。
❖ 用于建筑物之间的点对点线路。 ❖ 常见的用于传输的频率范围为2GHz～40GHz。
频率越高，可能的带宽就越宽，因此可能的 数据传输速率也就越高。
第2讲无线传输技术基础
典型的数字微波性能
第2讲无线传输技术基础
地面微波
❖ 微波传输的主要损耗来源于衰减。
❖ 微波(以及无线电广播频段)的损耗公式
❖ d:距离，波长，
❖ 频率越高，使用的天线就越小、越便宜。
第2讲无线传输技术基础
❖ 地面微波通信通常在视距范围内进行，收发双 方一般为两个互相对准方向的抛物面天线。
第2讲无线传输技术基础
☆地面微波通信的优点 ⑴容量大 ⑵质量高 ⑶成本低
☆地面微波通信的缺点 ⑴易失真 ⑵易受环境影响 ⑶安全保密性差 ⑷维护成本
第2讲无线传输技术基础
第2讲无线传输技术基础
无线电频谱
❖ 无线电频谱特点
☆有限性 ☆排它性 ☆复用性 ☆非耗尽性 ☆传播性 ☆易干扰性
第2讲无线传输技术基础
❖ 无线电管理部门 ☆联邦通信委员会(FCC) FCC是美国专门负责管理其国内及对 外有线、无线和电视通信业务的行政决策 机构，管理无线电广播、电视、电信、卫 星和电缆等业务，协调国内和国际通信， 涉及美国各州及所属地区。 ☆中国无线电管理局 我国的专业无线电管理部门，依据 《中华人民共和国无线电管理条例》等法 律法规，负责无线电管理。
第2讲无线传输技术基础
❖ 无线电频谱的划分
根据无线电波传播及使用的特点，国际上将无 线电波频谱划分为12个频段。
值得一提的是ISM (Industrial Scientific Medical， 工业科学医疗)频段，即2.4~2.4835GHz主要开放 给这三类机构使用，该频段是依据FCC的定义， 无需许可证授权，属于免费使用。只需要遵守一 定的发射功率(一般低于1W)，并且不要对其它频 段造成干扰即可。
❖ 无线电广播频段：30MHz～1GHz，适用于全向应 用。
❖ 红外线频谱段：3×1011Hz～2×1014Hz，适于本地 应用，在有限的区域(如一个房间)内对于局部的点 对点及多点应用非常有用。
第2讲无线传输技术基础
2．1．1 地面微波
❖ 地面微波系统主要用于长途电信服务，可代 替同轴电缆和光纤，通过地面接力站中继。
卫星微波
❖ 卫星的频带范围： 4/6GHz，最佳频带范围 上行：5.925GHz~6.425GHz 下行：3.7GHz~4.2GHz
❖ 新出现：12/14GHz ❖ 计划使用：20/30GHz
第2讲无线传输技术基础
☆卫星微波通信的优点：
范围大、距离远；不易受地面灾害影 响；建设快，通信费用和距离无关；易实 现广播和多址通信。
第2讲 无线传输技术基础
第2讲无线传输技术基础
内容提要
❖ 本章主要介绍了无线网络中的各种传输媒 体、传输方式、传输系统中的损伤与衰退和 信息编码技术等内容，学生应该掌握无线网 络传输系统的相关知识，了解影响无线网络 信息传输的各种因素，信息处理技术，并结 合实际的应用来加深对理论知识的掌握，网 络传输媒体和传输中的损伤、衰退及信号编 码技术是学生应重点掌握的。
4d
2
L 10lg
❖ 微波的损耗随距离的平方而变化
❖ 损伤的另一个原因是干扰，随着微波应用的不断 增多，传输区域重叠，干扰始终是一个威胁。因 此，频带的分配需要严格控制。
第2讲无线传输技术基础
地面微波
❖ 长途电信系统最常用的频段位于： 4GHz~6GHz，现在新开通了11GHz频段。
❖ 频率越高衰减越大，较高的微波频率对长途 传输没有什么用处，但却非常适用于近距离 传输。
☆卫星微波通信的不足：
信号传输有时延，天线受太阳噪声影 响，安全保密性较差，卫星本身造价高， 等等。
第2讲无线传输技术基础
2．1．3 广播无线电波
第2讲无线传输技术基础
内容提要
2．1 无线传输媒体（重点） 2．2 天线 2．3 传播方式 2．4 直线传输系统中的损伤（重点） 2．5 移动环境中的衰退 2．6 多普勒效应 2．7 信号编码技术（重点） 2．8 扩频技术 2．9 差错控制技术
第2讲无线传输传输媒体是数据传输系统中发送器和接收器之间的 物理路径。（空气）
第2讲无线传输技术基础
FCC在2.4GHz的第ISM2讲波无段线传上输的技频术谱基础分配
2.2 2.3
2.4
2.5 2.7 2.9GHz
电信用的电磁波频谱
第2讲无线传输技术基础
第2讲无线传输技术基础
感兴趣的3个频段
❖ 微波：1GHz~100GHz，可实现高方向性的波束， 而且非常适用于点对点的传输，也可用于卫星通信。
无线通信和无线网络则使用非导向传输介质，包括无线 电、微波、红外线、毫米波、光波等。
第2讲无线传输技术基础
2．1 无线传输媒体
❖ 数据传输的特性以及传输质量取决于传输媒 体的性质和传输信号的特性。
❖ 非导向传输媒体：信号带宽比媒体本身更为 重要。
❖ 低频信号是全向的； ❖ 频率较高时，信号形成有向波束。
2．1．2 卫星微波
❖ 通信卫星实际上一个微波接力站，用于将两 个或多个称为地球站或地面站的地面微波发 送器/接收器连接起来。
❖ 卫星使用上下行两个频段：接收一个频段(上 行)上的传输信号，放大或再生信号后，再在 另一个频段(下行)上将其发送出去。
❖ 卫星主要应用：电视广播、长途电话传输和 个人用商业网络
❖ 传输媒体可分为导向的(guided)和非导向的 (unguided)两类。
对导向媒体而言，电磁波被引导沿某一固定媒体前进， 例如双绞线、同轴电缆和光纤。
非导向媒体的例子是大气和外层空间，它们提供了传输 电磁波信号的手段，但不引导它们的传播方向，这种传 输形式通常称为无线传播(wireless transmission)
第2讲无线传输技术基础
卫星微波
❖ 卫星传输的最佳频率范围为1GHz～10GHz。 ❖ 特点
卫星通信距离远，一个地面站发送到另一个地面 站接收，约有1/4s传播延迟。在差控和流控方面， 也带来一系列问题。
卫星微波是广播设施，许多站点可以向卫星发送 信息，同时从卫星上传送下来的信息也会被众多 站点接收。
❖ 用于建筑物之间的点对点线路。 ❖ 常见的用于传输的频率范围为2GHz～40GHz。
频率越高，可能的带宽就越宽，因此可能的 数据传输速率也就越高。
第2讲无线传输技术基础
典型的数字微波性能
第2讲无线传输技术基础
地面微波
❖ 微波传输的主要损耗来源于衰减。
❖ 微波(以及无线电广播频段)的损耗公式
❖ d:距离，波长，
❖ 频率越高，使用的天线就越小、越便宜。
第2讲无线传输技术基础
❖ 地面微波通信通常在视距范围内进行，收发双 方一般为两个互相对准方向的抛物面天线。
第2讲无线传输技术基础
☆地面微波通信的优点 ⑴容量大 ⑵质量高 ⑶成本低
☆地面微波通信的缺点 ⑴易失真 ⑵易受环境影响 ⑶安全保密性差 ⑷维护成本
第2讲无线传输技术基础
第2讲无线传输技术基础
无线电频谱
❖ 无线电频谱特点
☆有限性 ☆排它性 ☆复用性 ☆非耗尽性 ☆传播性 ☆易干扰性
第2讲无线传输技术基础
❖ 无线电管理部门 ☆联邦通信委员会(FCC) FCC是美国专门负责管理其国内及对 外有线、无线和电视通信业务的行政决策 机构，管理无线电广播、电视、电信、卫 星和电缆等业务，协调国内和国际通信， 涉及美国各州及所属地区。 ☆中国无线电管理局 我国的专业无线电管理部门，依据 《中华人民共和国无线电管理条例》等法 律法规，负责无线电管理。
第2讲无线传输技术基础
❖ 无线电频谱的划分
根据无线电波传播及使用的特点，国际上将无 线电波频谱划分为12个频段。
值得一提的是ISM (Industrial Scientific Medical， 工业科学医疗)频段，即2.4~2.4835GHz主要开放 给这三类机构使用，该频段是依据FCC的定义， 无需许可证授权，属于免费使用。只需要遵守一 定的发射功率(一般低于1W)，并且不要对其它频 段造成干扰即可。
❖ 无线电广播频段：30MHz～1GHz，适用于全向应 用。
❖ 红外线频谱段：3×1011Hz～2×1014Hz，适于本地 应用，在有限的区域(如一个房间)内对于局部的点 对点及多点应用非常有用。
第2讲无线传输技术基础
2．1．1 地面微波
❖ 地面微波系统主要用于长途电信服务，可代 替同轴电缆和光纤，通过地面接力站中继。
