24脉波整流机组的原理及保护方式

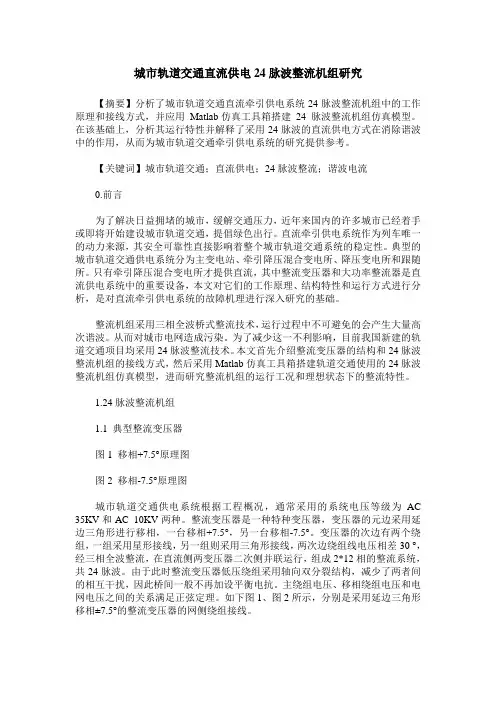

城市轨道交通直流供电24脉波整流机组研究【摘要】分析了城市轨道交通直流牵引供电系统24脉波整流机组中的工作原理和接线方式，并应用Matlab仿真工具箱搭建24 脉波整流机组仿真模型。

在该基础上，分析其运行特性并解释了采用24脉波的直流供电方式在消除谐波中的作用，从而为城市轨道交通牵引供电系统的研究提供参考。

【关键词】城市轨道交通；直流供电；24脉波整流；谐波电流0.前言为了解决日益拥堵的城市，缓解交通压力，近年来国内的许多城市已经着手或即将开始建设城市轨道交通，提倡绿色出行。

直流牵引供电系统作为列车唯一的动力来源，其安全可靠性直接影响着整个城市轨道交通系统的稳定性。

典型的城市轨道交通供电系统分为主变电站、牵引降压混合变电所、降压变电所和跟随所。

只有牵引降压混合变电所才提供直流，其中整流变压器和大功率整流器是直流供电系统中的重要设备，本文对它们的工作原理、结构特性和运行方式进行分析，是对直流牵引供电系统的故障机理进行深入研究的基础。

整流机组采用三相全波桥式整流技术，运行过程中不可避免的会产生大量高次谐波。

从而对城市电网造成污染。

为了减少这一不利影响，目前我国新建的轨道交通项目均采用24脉波整流技术。

本文首先介绍整流变压器的结构和24脉波整流机组的接线方式，然后采用Matlab仿真工具箱搭建轨道交通使用的24脉波整流机组仿真模型，进而研究整流机组的运行工况和理想状态下的整流特性。

1.24脉波整流机组1.1 典型整流变压器图1 移相+7.5°原理图图2 移相-7.5°原理图城市轨道交通供电系统根据工程概况，通常采用的系统电压等级为AC 35KV和AC 10KV两种。

整流变压器是一种特种变压器，变压器的元边采用延边三角形进行移相，一台移相+7.5°，另一台移相-7.5°。

变压器的次边有两个绕组，一组采用星形接线，另一组则采用三角形接线，两次边绕组线电压相差30 °，经三相全波整流，在直流侧两变压器二次侧并联运行，组成2*12相的整流系统，共24脉波。

3．24脉波整流机组整流机组是地铁直流牵引供电系统中的重要设备之一。

整流机组的设计、结构特点和保护方式关系到整个直流牵引供电系统的正常运行。

目前，为了提高直流电的供电质量，降低直流电源的脉动量，城市轨道交通多数采用等效24脉波整流机组，一般都由两台相同容量l2脉波的整流变压器[9]和与之匹配的整流器共同组成。

3.124脉波整流机组的作用及要求在地铁供电系统中，牵引变电所高压侧的电压多为35kV AC(或33kV AC)，而接触网的电压为1500V DC(或750V DC)，所以需要降压和整流。

整流机组包括整流变压器和整流器，其作用是将35kV AC(或33kV AC)降压、整流，输出1500V DC(或750V DC)电压供给地铁接触网，实现直流牵引。

地铁牵引变电所一般设于地下，所以整流机组也安装在地下室内。

整流变压器宜采用干式、户内、自冷、环氧树脂浇注变压器，其线圈绝缘等级为F级，线圈温升限值为70K/90K(高压，低压)，其承受极限温度为155℃，铁心温升在任何情况下不应产生损坏铁心金属部件及其附近材料的温度。

在高湿期内可能产生凝露，应采取措施防止凝露对设备的危害。

整流器采用自然风冷式，适用于户内安装。

整流器柜宜采用独立式金属柜，二极管及其它元件的布置应考虑通风流畅、接线方便，同时便于维护、维修。

整流器与外部连接的跳闸信号采用接点方式，报警信号采用数字方式。

柜的上部及底部开口，采取措施防止小动物进入，正面和后面有门，各部件与柜应绝缘。

整流变压器应从结构上进行优化设计，以抑制谐波的产生，减少电磁波干扰。

整流机组产生的谐波电流应满足国家标准的规定，并满足我国电磁兼容相应的标准[10]。

根据IEC164规定，地铁作为重型牵引负荷，其负荷等级为VI级，整流机组设备的负荷特性满足如下要求：100%额定负荷时可连续运行；150%额定负荷时可持续运行2h；300%额定负荷时可持续运行1min。

整流器的设计应满足当任一臂并联的整流管有1个损坏时，能全负荷正常运行。

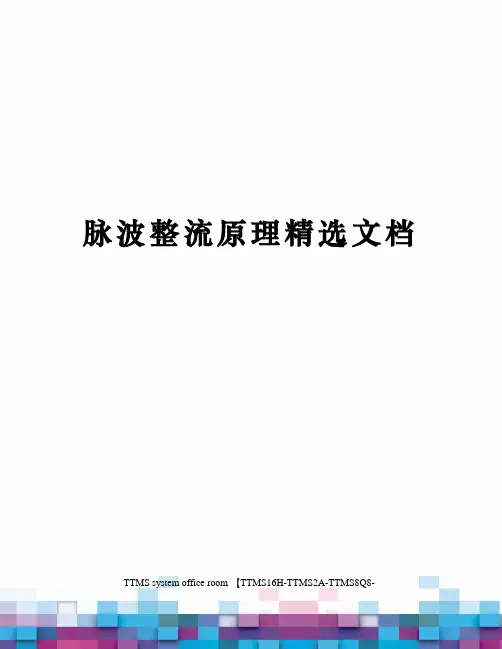

脉波整流原理精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-等效24脉波整流机组原理分析整流机组是地铁直流牵引供电系统中的重要设备之一。

目前，城市轨道交通多数采用等效24脉波整流机组，一般都由两台12脉波的整流变压器和与之匹配的整流器共同组成。

理论上只要满足12相24脉波整流系统的要求，组成24脉波的2台变压器的联结组可以有很多种，如Dy5／Dd0一Dy7／Dd2、Dyl l／d0一Dyl／d2等。

12脉波整流采用的整流变压器为轴向双分裂式牵引整流变压器，变压器阀侧绕组采用d、Y接法；与之相匹配的单台整流器由2个三相6脉波全波整流桥组成，其中一个整流桥接至整流变压器二次侧“Y”型绕组，另一个整流桥接至整流变压器二次侧“△”型绕组，两个三相整流桥并联构成6相12脉波的整流变电系统。

单台12脉波整流机组输出波形如图1所示。

图1 单台12脉波整流机组输出波形图两套相同的十二脉波整流机组并联工作并不会改变整流脉波数，只有当两套机组的整流变压器网侧绕组分别移相+°和﹣°，并联工作时，才能形成等效二十四脉波整流。

为了实现24脉波整流，两台整流变压器的基本联结组别可采用Dyll／Dd0和Dyl／Dd2。

每个牵引变电所内并联运行的2台整流变压器原边绕组分别移相+°和一°，目前为了实现两台整流变压器在网侧实现±°的移相，在整流变压器原边采用延边三角形接法，其相量关系图如图2和图3所示。

一次侧三角绕组联结（延边三角形）二次侧y结构向量关系图二次侧D结构向量关系图图2 +°变压器向量关系图一次侧三角绕组联结（延边三角形）二次侧y结构向量关系图二次侧D结构向量关系图图3 ﹣°变压器向量关系图由于变压器网侧实现±°的移相，使2台整流变压器次边电压相位差45°，经整流器实际输出的直流波形有l5°的相位差，并联运行就构成了等效24脉波整流。

精心整理
精心整理
等效24脉波整流机组原理分析
整流机组是地铁直流牵引供电系统中的重要设备之一。

目前，城市轨道交通多数采用等效24脉波整流机组，一般都由两台12脉波的整流变压器和与之匹配的整流器共同组成。

理论上只要满足12相24脉波整流系统的要求，组成24脉波的2台变压器的联结组可以有很多种，如Dy5／Dd0一Dy7／Dd2、Dyll ／d0一Dyl ／d2等。

12组采用d 、Y 一个整流桥接至整流变压器二次侧“Y 单台12脉波整流机组输出波形如图17.5°，并联工作时，才能形成等效二十Dyll ／Dd0和Dyl 2台整流变压器原边绕组分别移相+7.5°和一7.5°的移相，在整流变压器原边采用延边三角形接法，其相量关系图如图2和图3所示。

一次侧三角绕组联结（延边三角形）二次侧y 结构向量关系图二次侧D 结构向量关系图
图2+7.5°变压器向量关系图
精心整理
精心整理
15°。

结组
别：Dyll ／d0T2联结组别：Dyl ／d2
图424脉波整流机组原理。

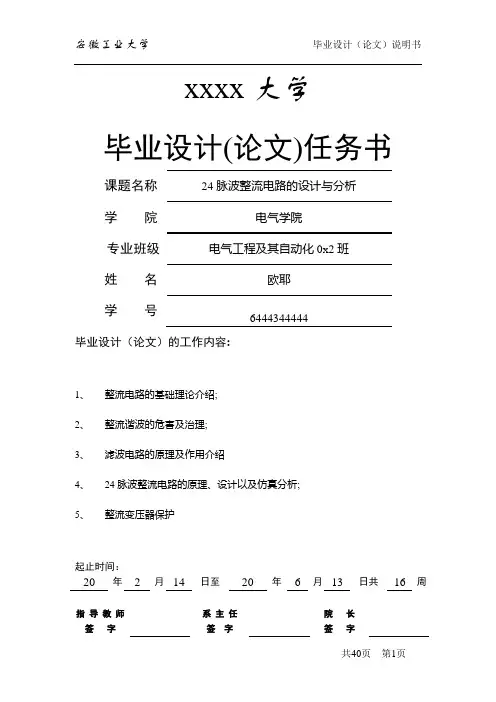

xxxx大学毕业设计(论文)任务书课题名称24脉波整流电路的设计与分析学院电气学院专业班级电气工程及其自动化0x2班姓名欧耶学号44毕业设计（论文）的工作内容:1、整流电路的基础理论介绍;2、整流谐波的危害及治理;3、滤波电路的原理及作用介绍4、24脉波整流电路的原理、设计以及仿真分析;5、整流变压器保护起止时间：20 年 2 月14 日至20 年 6 月13 日共16 周指导教师签字系主任签字院长签字摘要AC/DC 变换器是电力电子装置中最为常用的一种变换器，为了减小其对电网的污染,提高功率因数，在中、高功率场合下通常采用多脉波二极管整流技术,可以降低设备成本，提高效率，并且不会产生额外的EMI。
