试卷与解答：2019年机械大类机械原理考试试题1.平面运动副按其接触特性,可分成转动副与高副;( F )。
2 平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。
(F)3 一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K大于1。
(T)4．与其他机构相比，凸轮机构最大的优点是可实现各种预期的运动规律。
(T)5．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与齿距的比值。
(F)6．渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿顶圆上的压力角。
（F）7．斜齿圆柱齿轮的标准模数和标准压力角在法面上。
（T8、曲柄滑块机构中，当曲柄与机架处于两次互相垂直位置之一时，出现最小传动角。
(T)9.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于零。
(T)10．一对渐开线圆柱齿轮传动，其分度圆总是相切并作纯滚动，（F11．一对平行轴外啮合斜齿圆柱齿轮传动的正确啮合条件为摸数、压力角、螺旋角大小相等。
（F）12 机械零件和机构是组成机械系统的基本要素。
（F）13机电一体化系统由动力系统、传感系统、控制系统三个要素组成。
（F）14 机械设计有开发性设计、适应性设计、变型设计三类不同的设计。
（T）15 运动系数 反映了在一个运动循环中，槽轮的运动时间在一个间歇周期中所占的比例。
（T）16在齿轮运转时，其中至少有一个齿轮的几何轴线绕另一齿轮的几何轴线运动的齿轮系称为复合齿轮系。
（F）17采用不同的功能原理，能实现机器的同一使用要求或工艺要求。
（T）18表达机械各执行机构（构件）在一个运动环中各动作的协调配合关系的简单明确图，称为机械运动循环图。
（T）二、（6分）试计算下列运动链的自由度数.(若有复合铰链,局部自由度或虚约束,必须明确指出)，打箭头的为原动件，判断该运动链是否成为机构.解： n=6; p5=8, p4=1; F=1，（3分）H处虚约束；D处局部自由度。
所有答案均写在答题纸上，在此答题无效。
机械原理部分（75分）一．选择题（共20分）1. 机械平衡研究的内容是(A) 驱动力与阻力间的平衡(B) 各构件作用力间的平衡(C) 惯性力系的平衡(D) 输入功率与输出功率间的平衡2. 槽数z 4的外啮合槽轮机构，主动销数最多可取。
(A)1 (B)2 (C)3 (D)43.为保证一对渐开线齿轮连续传动，应使实际啮合线长度基圆齿距。
(A)大于等于；(B) 小于等于；(C)小于。
4. 一对外啮合斜齿圆柱齿轮的正确啮合条件是 。
(A)m n1= m n2; (B) αn1=αn2;(C)m n1= m n2，αn1=αn2，β1=-β2;(D)m n1= m n2，αn1=αn2，β1=β2。
5. 增加斜齿轮传动的螺旋角，将引起 。
(A)重合度减小，轴向力增加； (B)重合度减小，轴向力减小； (C )重合度增加，轴向力减小； (D)重合度增加，轴向力增加。
6． 一对渐开线齿轮啮合传动时，两齿廓间 。
(A ）保持纯滚动； (B)各处均有相对滑动； (C)除节点外各处均有相对滑动。
7. 凸轮机构中从动件作等加速等减速运动时将产生 冲击。
(A)刚性； (B)柔性； (C)无刚性也无柔性.8. 在曲柄摇杆机构中，当摇杆为主动件，且 处于共线位置时,机构处于死点位置。
(A)曲柄与机架； (B)曲柄与连杆； (C)连杆与摇杆。
9. 在由若干机器串联构成的机组中，若这些机器的单机效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η 必有如下关系： 。
(A) ηη＜min ; (B)ηη＞;max (C) ηηηmin max ≤≤;10. 连杆机构行程速比系数是指从动杆反、正行程 。
(A)瞬时速度的比值(B)最大速度的比值(C)平均速度的比值二．计算图示机构的自由度，并分析组成此机构的基本杆组。
由又如在该机构中改选 EG 为原动件,试问组成此机构的基本杆组是否与前有所不同,为什么?（10分）机架4力驱动滑块3 向上运动。
适用层次：本科专业：车辆工程山东科技大学2017—2018学年第1学期《机械原理》考试试卷（ B 卷）2017.11班级姓名学号一、选择题（每题1分，共20分）1. ________是制造的单元；________是运动的单元。
A 构件; 零件;B 零件; 构件;C 机构; 零件2、在机构中原动件数目_______机构自由度时，该机构具有确定的运动。
A.小于B.等于C.大于3、若有ｍ个构件以复合铰链相联接时，其构成的转动副数应等于________。
A (ｍ+ 1) 个;B (ｍ+ 2) 个;C (ｍ- 1) 个4、机构由______、______、______等三个基本部分组成。
A 原动件; 机架; 基本杆组;B 机架; 构件; 零件;C 基本杆组; 原动件; 零件5．二构件用转动副相联接其瞬心是在转动副的________；以移动副联接时其瞬心在________；其间若为纯滚高副时，瞬心在两元素的________。
A 中心; 中心; 接触处;B 中心; 无穷远; 中心;C 中心; 无穷远; 接触处6. 两构件重合点处牵连运动为______，相对运动为____时，在两点间的加速度关系中存在哥氏加速度。
A 转动; 移动;B 转动; 摆动;C 移动; 转动;D 复合运动; 平动7. 在速度多边形中，极点至任意一点的矢量，代表构件上相应点的____速度；而其它任意两点间的矢量，则代表构件上相应两点间的______速度。
A 切向; 绝对;B 切向; 相对;C 绝对; 绝对;D 绝对; 相对8 速度影像的相似原理不仅能应用于同一构件上的各点，也能应用于机构不同构件上的各点。
A 正确;B 不正确9. 对于绕通过质心的定轴转动的构件，如等速转动，其惯性力______零，惯性力矩______零。
A 等于; 不等于;B 不等于; 不等于;C 不等于; 等于;D 等于; 等于10. 动态静力分析与静力分析的根本区别在于前者要求考虑______。

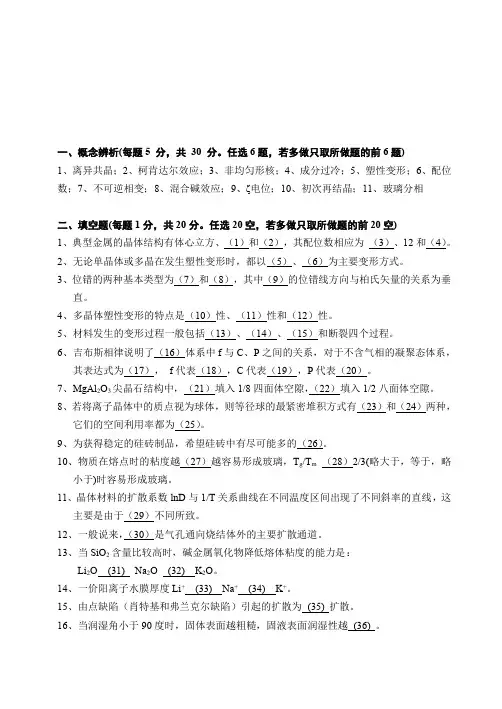

一、概念辨析(每题5分，共30分。
任选6题，若多做只取所做题的前6题)1、离异共晶；2、柯肯达尔效应；3、非均匀形核；4、成分过冷；5、塑性变形；6、配位数；7、不可逆相变；8、混合碱效应；9、ζ电位；10、初次再结晶；11、玻璃分相二、填空题(每题1分，共20分。
任选20空，若多做只取所做题的前20空)1、典型金属的晶体结构有体心立方、（1）和（2），其配位数相应为（3）、12和（4）。
2、无论单晶体或多晶在发生塑性变形时，都以（5）、（6）为主要变形方式。
3、位错的两种基本类型为（7）和（8），其中（9）的位错线方向与柏氏矢量的关系为垂直。
4、多晶体塑性变形的特点是（10）性、（11）性和（12）性。
5、材料发生的变形过程一般包括（13）、（14）、（15）和断裂四个过程。
6、吉布斯相律说明了（16）体系中f与C、P之间的关系，对于不含气相的凝聚态体系，其表达式为（17），f代表（18），C代表（19），P代表（20）。
7、MgAl2O3尖晶石结构中，（21）填入1/8四面体空隙，（22）填入1/2八面体空隙。
8、若将离子晶体中的质点视为球体，则等径球的最紧密堆积方式有（23）和（24）两种，它们的空间利用率都为（25）。
9、为获得稳定的硅砖制品，希望硅砖中有尽可能多的（26）。
10、物质在熔点时的粘度越（27）越容易形成玻璃，T g/T m（28）2/3(略大于，等于，略小于)时容易形成玻璃。
11、晶体材料的扩散系数lnD与1/T关系曲线在不同温度区间出现了不同斜率的直线，这主要是由于（29）不同所致。
12、一般说来，（30）是气孔通向烧结体外的主要扩散通道。
13、当SiO2含量比较高时，碱金属氧化物降低熔体粘度的能力是：Li2O(31)Na2O(32)K2O。
14、一价阳离子水膜厚度Li+(33)Na+(34)K+。
15、由点缺陷（肖特基和弗兰克尔缺陷）引起的扩散为(35)扩散。
16、当润湿角小于90度时，固体表面越粗糙，固液表面润湿性越(36)。

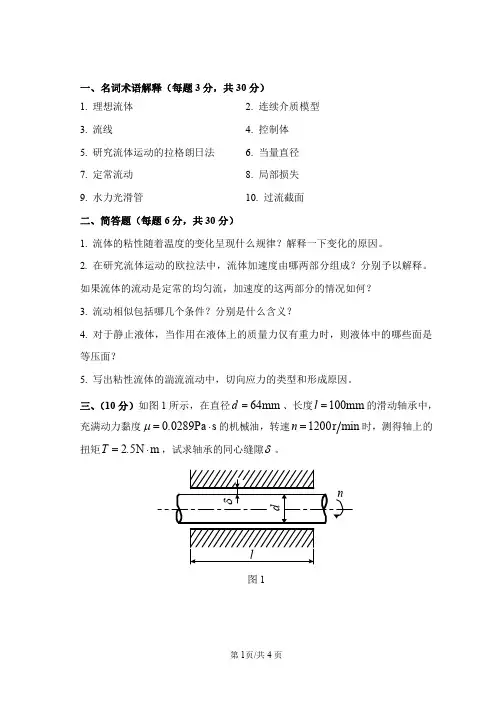

一、名词术语解释（每题3分，共30分）1.理想流体2.连续介质模型3.流线4.控制体5.研究流体运动的拉格朗日法6.当量直径7.定常流动8.局部损失9.水力光滑管10.过流截面二、简答题（每题6分，共30分）1.流体的粘性随着温度的变化呈现什么规律？解释一下变化的原因。
2.在研究流体运动的欧拉法中，流体加速度由哪两部分组成？分别予以解释。
如果流体的流动是定常的均匀流，加速度的这两部分的情况如何？3.流动相似包括哪几个条件？分别是什么含义？4.对于静止液体，当作用在液体上的质量力仅有重力时，则液体中的哪些面是等压面？5.写出粘性流体的湍流流动中，切向应力的类型和形成原因。
三、（10分）如图1所示，在直径64mm d =、长度100mm l =的滑动轴承中，充满动力黏度00289Pa s .μ=⋅的机械油，转速1200r min n =时，测得轴上的扭矩25N m T .=⋅，试求轴承的同心缝隙δ。
图1四、（10分）如图2所示，用U 形管测量汽车加速度，U 形管和汽车一同运动，已知L ＝200mm 。
当汽车加速度行驶时，h =100mm 。
求汽车的加速度a 。
图2五、（10分）离心式风机可采用如图3所示的集流器来测量流量，已知风机入口侧管道直径600mm d =，U 形管读数2200mmH O h =，水与空气的密度分别为31000kg m w ρ=，31.2kg m a ρ=，忽略流动的能量损失，求空气的体积流量v Q 。
图3六、（10分）如图4所示，离心式水泵借一内径200mm d =的吸水管以q v =90m 3/h 的流量从一敞口水槽中吸水，并将水送至压力水箱。
设装在水泵与吸水管接头上的真空计指示出负压值为39997Pa 。
水力损失不计，试求水泵的吸水管高度H s ？图4七、（10分）图5为压强测试装置，活塞直径40mm d =，重25N ，油的密度31920kg m ρ=，水银的密度3213600kg m ρ=，若不计活塞的摩擦和泄露，试计算活塞底面和U 形管左侧水银液面的高度差05m h .=时，U 形管中两水银液面的高度差图5。

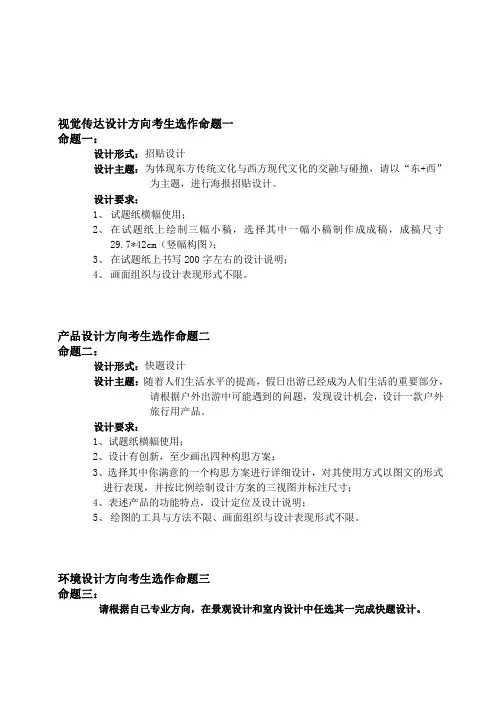

视觉传达设计方向考生选作命题一命题一：设计形式：招贴设计设计主题：为体现东方传统文化与西方现代文化的交融与碰撞，请以“东+西”为主题，进行海报招贴设计。
设计要求：1、试题纸横幅使用；2、在试题纸上绘制三幅小稿，选择其中一幅小稿制作成成稿，成稿尺寸29.7*42cm（竖幅构图）；3、在试题纸上书写200字左右的设计说明；4、画面组织与设计表现形式不限。
产品设计方向考生选作命题二命题二：设计形式：快题设计设计主题：随着人们生活水平的提高，假日出游已经成为人们生活的重要部分，请根据户外出游中可能遇到的问题，发现设计机会，设计一款户外旅行用产品。
设计要求：1、试题纸横幅使用；2、设计有创新，至少画出四种构思方案；3、选择其中你满意的一个构思方案进行详细设计，对其使用方式以图文的形式进行表现，并按比例绘制设计方案的三视图并标注尺寸；4、表述产品的功能特点，设计定位及设计说明；5、绘图的工具与方法不限、画面组织与设计表现形式不限。
环境设计方向考生选作命题三命题三：请根据自己专业方向，在景观设计和室内设计中任选其一完成快题设计。
设计形式：快题设计（景观设计方向）设计主题：基地位于国内某沿海城市，南北长约146米，占地面积约为10000平米，场地内建筑为小型文化艺术活动中心，场地较规整，地势平坦。
请在设计范围内完成文化休闲广场设计，需布置面积为300平米的观演空间，并满足不少于30辆的地面停车。
设计要求：总平面图、典型断面剖面图、中心局部效果图各一张，分析图一张或若干不限，图纸比例自拟，必要的文字说明。
设计形式：快题设计（室内设计方向）设计主题：设计文化艺术活动中心建筑内一处“书吧”空间，空间要满足书籍展示以及部分休闲餐饮功能，体现艺术特色。
尺寸如图所示，室内布置有两个出入口，一处电梯，中心有两个结构立柱。
设计要求：平面布置图、天花布置图、立面图不少于一张、室内效果图，图纸比例自拟，必要的文字说明。
视觉传达设计专业考生请完成命题一命题一：设计形式：招贴设计设计内容：水是世界上最普遍存在的物质，对于水，可以从不同的角度进行阐述。
山东科技人学2009年招收硕士学位研究生入学考试机械®理试卷・、（15分）分别计算图1所示两个平面机构的自由度.♦千少7-2^- …、,渤》 I/ZZ1图】"二—tf 己&各科仟的尺寸方：/刖= 24zn/n •心=78zwn T Ig = 48ff7w • / = 100* ；并知原动件1以等角速度® = 10“〃/$ 沿逆时针方向回转•试用图解法求机构在0（ =60・时构件2. 3的角速度和角加 速度。
解 豆用砒4押伽郦以 孤3 3 / 〃阻（林A勺松二衣（再二必丄BP =2% 二必必列吆二S*伕冲呀 fr图241D3 I ?(b) 4T6L(a二2卜汩« I內二1£I三.（20分）图3所示的轮系中.已知*齿轮齿数：為《£=35"I =Z ；=31・ Zj=z ；u97・试求该轮系的伎动比A”及方向.W 、（20分）图4所示•现欲设讣 枚链四杆机构・设已知摇杆CQ 的长度为 {■O = 75mm .疔稈速度变化系数K-1.5,机架/（0的长度为口《10（加/«, 二吨机架阿的夹角为卩=4亍•试求關柄的氏®/站和连杆的 —' r C 克为忙如4 \ 十1 L 乩一Sg = 4A 1^2R / / DD 〃///〃〃〃////〃//// A 图4"1 "岭"j Suh 丄]lTmn\ I rrl I////ZZZZ/Ipmn\1777ZW77]Q 轴做齡'27 -Jk 二辿则心_沏S?乜〃 （9乘矽卒■ 梓绍/址叶曲一4 »F?7W 厉 Mr" 一一5；3・丁图3扌h 化”产盂？= 〃4匸摇杆的F 个极恨位 长度fflC-/1/2 二 云二左 凶二九N 旦 2 6Uf me 纽2A^〉r»h«m 处gGft 砂7《cU 二m2沪％s 如.=皿271»彷二淞I旭二dr 如四久4 dsa 二戻eH Z 寸比 五、（20分）试设计一对外呛合的渐开线标准宜齿圆柱齿轮传动•耍求传动比Q42=-，女装中心距"=78刃册・若根抵强度的需如 取模数m ・3mm ・采J 耿标准齿形，齿顶髙系数";=1, 齿轮的分度19宜径、基圆直径.a' = 80/w«时，试求两齿轮的噹合角爭试确定这对齿轮的齿数z 「%并计算出大 、齿顶圆<径和齿根圆直翁 若安装中Q 字为久解' n, ______ __________ 才六.（15分）设一対心宜动尖顶推杆盘形凸顾丙雅杆W 礎 h = 16力切• "Sis 运动角①=120・。
机械原理试题及答案(试卷和答案)机械原理试题及答案(试卷+答案)。
仅用于测试和学习交流。
请在下载后24小时内删除数组XXXX年机械原理自测题(一)1。
正确或错误的问题(正确填写？t？，填错了吗？f？(XXXX《机械原理》试题及答案1，选择题(共18分，每题2分)1，_ _ _ _ _ _ b _是构成机械的最小单位，也是制造机械时的最小单位A.机器b .零件c .部件d .机构2，曲柄摇杆机构的死点出现在_ _ c _ _A.驱动杆与摇杆b共线。
驱动杆与框架c共线。
从动杆与连杆d共线。
从动杆与框架3共线。
偏心轮机构是由铰链四杆机构演变而来的。
A.展开旋转对b。
将不同的组件作为框架c。
将旋转对变成移动对d。
将低对变成高对4。
当渐开线齿轮与齿条啮合时，啮合角为___a .增加b .不要改变c .减少d .不能确定5。
对于α n= 20，h a * n =1，β= 30的斜齿圆柱齿轮，不咬边的最小数量为_ _ _ _ _ b _ _ _A.17b.14c.12d.186，基本周转轮系由_ _ _ _ _ C _ _ _ _ _组成。
a。
行星齿轮和中心齿轮b。
行星齿轮、惰轮和中心齿轮c。
行星齿轮、行星架和中心齿轮d。
行星齿轮、惰轮和行星架7。
机构中的部件由一个或多个部分组成，其中阵列b产生相对运动a。
是，不，不一定是8。
铰链四杆机构有曲柄的必要条件是最短杆和最长杆的长度之和小于或等于另外两个杆的长度之和，充分条件是以ArrayArray A为框架。
a。
b边附近最短的杆或最短的杆。
最长的杆；c .最短杆的对边9._ _ _ _ _上渐开线的压力角和曲率半径最小。
A.根圆b .基圆c .分度圆d .齿顶圆10和两个渐开线齿轮具有相同的齿廓，则_ _ a _ _a。
它们的模数必须等于b，它们必须满足正确的啮合条件c，它们基圆的压力角必须等于11。
当驱动一对渐开线直齿轮时，法向力方向为_ _ _____ C ____ _ 机械原理第11页，共32页。
回首过去一年的各种疲惫，困顿，不安，怀疑，期待等等全部都可以告一段落了，我真的是如释重负，终于可以安稳的让自己休息一段时间了。
虽然时间如此之漫长，但是回想起来还是历历在目，这可真是血与泪坚坚实实一步步走来的。
相信所有跟我一样考研的朋友大概都有如此体会。
不过，这切实的果实也是最好的回报。
在我备考之初也是看尽了网上所有相关的资料讯息，如大海捞针一般去找寻对自己有用的资料，所幸的是遇到了几个比较靠谱的战友和前辈，大家共享了资料和经验。
他们这些家底对我来讲还是非常有帮助的。
而现如今，我也终于可以以一个前人的姿态，把自己的经验下下来，供大家翻阅，内心还是比较欣喜的。
首先当你下定决心准备备考的时候，要根据自己的实际情况、知识准备、心理准备、学习习惯做好学习计划，学习计划要细致到每日、每周、每日都要规划好，这样就可以很好的掌握自己的学习进度，稳扎稳打步步为营。
另外，复试备考计划融合在初试复习中。
在进入复习之后，自己也可以根据自己学习情况灵活调整我们的计划。
总之，定好计划之后，一定要坚持下去。
由于篇幅较长，还望各位同学能够耐心看完，在结尾处附上我的学习资料供大家下载。
山东科技大学机械专硕的初试科目为：(101)思想政治理论(204)英语二(302)数学二和(813)机械原理或(814)机械工程控制基础参考书目为：1.《机械原理》（七版），孙桓，高等教育出版社，2006跟大家先说一下英语的复习吧。
学英语免不了背单词这个难关，词汇量上不去，影响的不仅是考试成绩，更是整体英语能力的提升；背单词也是学习者最感到头痛的过程，不是背完了转身就忘，就是背的单词不会用，重点单词主要是在做阅读的时候总结的，我把不认识不熟悉的单词全都挑出来写到旁边，记下来反复背直至考前，总之单词这一块贵在坚持，背单词的日程一定要坚持到考研前一天。
因此，学会如何高效、科学地记忆词汇，养成良好的记单词习惯，才能达到事半功倍的学习效果，我用的是《木糖英语单词闪电版》，里面的高频词汇都给列出来了，真的挺方便的，并且刷真题我用的《木糖英语真题手译》这本书，我感觉对我帮助特别大，里面的知识点讲解的通俗易懂，而且给出的例子都很经典，不容易忘记。
一、（20分）计算下图所示机构的自由度。
二、（15分）在图示机构中，构件1绕固定铰链A 转动，构件3绕固定铰链D 转动，构件5水平移动。
已知：构件1以等转速601=n r/min 逆时针转动，各杆长度mm，60AB =l 75=BC l mm，55=CD l mm，125=CE l mm，225=EF l mm；图中mm，25=x l 15=y l mm。
当构件1转动到与水平坐标轴之间的夹角︒120=ϕ时（如图所示），试求构件5的速度和构件3的角加速度5v 3α。
三、（20分）一个重量为N Q 2000=的滑块，在力P 作用下沿斜面以速度等速向上运动，如下图所示。
已知：v ︒=30α，滑块与斜面的摩擦系数，滑轮中的摩擦损失不计。
试求力14.0f =P 的大小及该斜面的机械效率。
四、（20分）图示为一转动圆盘，已知圆盘的直径760=D mm,厚度38=δmm；盘上有三个圆孔，孔径分别为801=d mm、1002=d mm、1203=d mm；其位置间隔角度分别为︒=6512α和︒=7523α，孔中心到回转中心的距离分别为mm, 2801=R 2602=R mm,2403=R mm。
用再钻一个孔（取孔的中心到回转中心的距离030=b R mm）的办法使该圆盘得以平衡，试确定该孔的直径和位置。
五、（20分）设计一个如图（a）所示的曲柄摇杆机构，AD 为机架。
已知摇杆CD 长度mm，摇杆的两极限位置如图（b）所示，两极限位置的夹角为；转动副A 位于100=CD l ︒30x 坐标轴上方50mm 处水平线上的某一点；行程速比系数。
求该机构曲柄的长度、连杆的长度以及固定铰链A、D 之间的距离（注：保留作图痕迹），并校验所设计的曲柄摇杆机构是否有曲柄存在；2AD 1.l K =AB l BC l为了保证机构传力性能良好，应使最小传动角︒≥40min γ，校验该机构最小传动角是否满足要求。
（a） （b） 六、（20分）已知一平底直动推杆盘形凸轮机构，凸轮逆时针方向转动，基圆半径mm；推程中，凸轮推程运动角40=o r ︒=180δ，推杆的运动规律按等加速等减速运动规律上升，升程30=h mm；试绘制推程段直动推杆位移线图（()δs =s ），绘制该凸轮推程段的工作廓线。
一、简答题（每题10分，共90分）
1、简述系统工程在能源领域的应用包括哪些内容。
2、大规模复杂系统具有哪些基本特点？
3、简述系统工程与创新思维之间的关系。
4、简述聚类分析的基本原理。
5、简述WSR系统方法论的内容。
6、简述系统环境分析的意义。
7、简述价值链系统分析方法的内涵。
8、简述系统动力学的建模步骤。
9、简述效用函数在决策分析中的作用。
二、计算题（30分）
1、某厂为生产某种产品而设计了两个基本方案，一是建大工厂，二是建小工厂，
建大工厂需要投资1200万元，建小工厂需要投资300万元，两者的使用期都是10年。
两个方案每年的损益值及自然状态的概率见表1，试画出决策树并进行决策。
（15分）
表1
自然状态概率建大工厂建小工厂
销路好0.7300100
销路差0.3-8020
2、某城市决定改变闹市区域的交通环境，首先对系统进行分析，评价标准有5
个，通车能力（A1），过往行人及当地居民的方便性（A2），费用（A3），安全性（A4），市容美观性（A5），判断矩阵如表2所示，试用层次分析法计算权。
山东科技大学2005年招收硕士学位研究生入学考试机械原理试卷 （共3页）一、（15分）计算图示机构的自由度。
（当机构含有复合铰链或局部自由度时，必须明确说明。
）二、（20分）图示的正切机构中，已知,500,/101mm h s rad ==ω当︒=601ϕ时，用矢量方程图解法求构件3的速度v 3和加速度a 3的值。
三、（15分）一个重量Q=10N 的滑块，在力P 作用下沿斜面等速向上运动。
已知：︒==15βα，滑块与斜面的磨擦系数1.0=f ，试求力P 的大小及斜面的机械效率。
科目代码：418 请在答题纸（本）上做题，在此试卷及草稿纸上做题无效！四、（20分）已知曲柄摇杆机构的行程速度比系数K=1.2，摇杆长度l CD =300mm ，摇杆摆角︒=35ϕ，曲柄长度l AB =80mm 。
求连杆的长度l BC 的值。
五、（20分）图示齿轮传动中，直齿轮：Z 1=20，Z 2=48，模数m=2mm ；斜齿轮：Z 3=18，Z 4=36，法面模数m n =2.5mm ，两对齿轮都是标准齿轮，齿轮1和齿轮4的轴线重合。
试计算：（1）齿轮3、4的螺旋角为多大时，才能满足中心距要求；（2）斜齿轮3和4的分度圆直径和齿顶圆直径的数值。
六、（20分）在图示提升机构中，已知各齿轮齿数：Z 1=20，Z 2=30，Z 2/=17，Z 3=34，Z 3/=15，Z 4=24，Z 4/=16，Z 5=70，卷筒直径D=240mm ，提升速度s m v /5.0=。
试确定电动机的转速（转/分）和电动机的转向。
第2页七、（20分）试以作图法设计一对心直动滚了推杆盘凸轮机构凸轮的轮廓曲线。
已知凸轮以等角速度顺时针回转，基圆半径mm r 300=，滚子半径r r =10mm 。
推杆运动规律为：凸轮转角︒︒=150~0δ时，推杆等速上升16mm ；︒︒=180~150δ时推杆远休；︒︒=300~180δ时推杆等加速等减速回程16mm ；︒︒=360~300δ时推杆近休。
一、简答题（每题5分，共30分）1、简述动量守恒，角动量守恒和机械能守恒的条件。
2、理想气体分子模型的主要内容是什么？3、在单缝夫琅禾费衍射中，为保证在衍射图样中至少出现衍射光强的第一级极小，单缝的宽度不能小于多少？为什么用X 射线而不用可见光衍射做晶体结构分析？4、简述光电效应实验规律。
5、简述狭义相对论的两个基本假设的内容。
6、什么叫位移电流？它和传导电流有何异同？二、计算题（每题15分，共120分）1、A 、B 、C 为质量都是M 的三个物体，B 、C 放在光滑水平桌面上，两者间连有一段长为0.4m 的细绳，原先松放着．B 、C 靠在一起，B 的另一侧用一跨过桌边定滑轮的细绳与A 相连（如图1）(1)A 、B 起动后，经多长时间C 也开始运动？(2)C 开始运动时速度的大小是多少?(取g ＝10m/s 2）2、如图2所示，质量为M 1＝24kg 的圆盘，可绕水平光滑固定轴转动，一轻绳缠绕于轮上，另一端通过质量为M 2＝5kg 的圆盘形定滑轮悬有m ＝10kg 的物体。
求当重物由静止开始下降了h ＝0.5m 时，(1)物体的速度；(2)绳中张力。
(设绳与定滑轮间无相对滑动，圆轮、定滑轮绕通过轮心且垂直于横截面的水平光滑轴的转动惯量分别为：21121R M J =，22221r M J =)3、一平面简谐波沿x 轴正向传播，波的振幅A =10cm ，波的角频率ω=7πrad/s 。
当t =1.0s 时，x =10cm 处的a 质点正通过其平衡位置向y 轴负方向运动，而x =20cm 处的b 质点正通过y =5.0cm 点向y 轴正方向运动。
设该波波长λ>10cm ，求该平面波的表达式。
r4、1mol 单原子分子理想气体的循环过程如图3，c 点的温度K T c 600=。
试求：(1)b a →、c b →、a c →各过程系统吸收的热量；(2)经一循环，系统所作的净功；(3)循环的效率。
5、设在半径为R 的球体内，其电荷分布以球心为点对称，电荷体密度为ρ=kr (0≤r ≤R )，球外ρ=0(r >R )，k 为一常量。
2018年山东科技大学第二学期《机械设计》期末试题一、填空题及选择填空题（每空1分，共27分）1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现_______、________ 和_______时存在的现象，这种摩擦状态称为_______。
2. 一公称直径为 d=16mm 的螺纹副，螺纹头数 n=2,螺距 p=4mm, 螺纹中径d2=D2=14mm, 牙侧角β=15o,螺纹副材料的当量摩擦系数f’=0.08~0.10, 经计算该螺纹副_______自锁性要求。
a. 满足b. 不满足3.导向平键连接的主要失效形式是______________，设计时通过限制来进行耐磨性计算；半圆键的缺点是______________，所以主要适用于轴端。
4. 作为标准普通 V 带工作面的两侧面夹角为φ=40o，相应的 V 带轮轮槽的两侧面夹角则_______。
a.大于40ob.小于40oc. 等于40o5. 传动带所能传递的最大有效圆周力 Fmax 与_______、_______、等因素有关，它们的值越大， Fmax 就越大。
当传递的外载荷超过______________时，带在带轮上发生打滑现象；而且在传动比大于 1 的情况下打滑总是先从小带轮上开始的，其原因是____________。
6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是______________；软齿面闭式齿轮传动最主要的失效形式是______________；高速重载齿轮传动易发生______________；轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。
7. 下列齿轮参数中，对齿形系数Y没有影响的是______________。
Fa. 齿数b. 变位系数c. 齿顶高系数d. 压力角e. 模数8. 按国家标准GB/292-93 规定，型号 7212 C/DB 轴承的类型为___________，宽度类型为___________，精度等级为___________，公称接触角α=________。
山东科技大学《机械设计》期末试题时间：120分钟满分：100分2019.01学院：班级：学号：一、填空（每空1分，共20分）1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（）区；当N＜N0时，为（）区。
2．刚度是指机械零件在载荷作用下抵抗（）的能力。
零件材料的弹性模量越小，其刚度就越（）。
3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。
4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。
5．正是由于（）现象，使带传动的传动比不准确。
带传动的主要失效形式为（）和（）。
6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。
7．链传动水平布置时，最好（）边在上，（）在下。
8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。
9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率 。
10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（）个键计算。
二、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”）1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。
（）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。
（）3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。
（）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。
（）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。
（）6．由于链传动不需要张紧力，故作用在轴上的载荷较小。
（）7．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。
（）8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。
（）9．性能等级为6.6级的螺栓，其屈服点＝600MPa。
（）s10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。
