遇水膨胀止水条的产品介绍及施工方法遇水膨胀止水条遇水膨胀止水条是建筑变形缝和施工缝填缝密封的一种重要防水材料。
掌握橡胶密封条的施工安装方法十分重要。
今天小编告诉你水扩张建设停止安装步骤,并详细安装止水的方法。
水膨胀棒是一种PN-300型水膨胀橡胶，它与高温高压挤压胶条混合使用。
经水接触后，橡胶密封条可根据自身的吸水率吸收水分，使其体积变大。
经水处理后，体积可膨胀，堵塞施工缝及周围孔隙，满足可靠的防渗漏要求。
止水器的形状一般为矩形、圆形、梯形、三角形，也可根据需要定制各种规格。
橡胶止水规格是:30 * 20毫米,20 x 15毫米,30×40mm，20×50mm,30毫米ΦΦ,10 x 25毫米,10 x 30毫米,R15 x R10mm规格,如长度可以根据客户的要求生产。
防水带的类型可分为油灰型、产品型、净型和注浆管型。
现在让我们来看看膨胀前后水膨胀的影响。
遇水膨胀止水条7天膨胀率膨胀止水的影响下在水中浸泡12小时开始吸收水,通常7天可以达到最大的扩张效应。
根据原料的不同，橡胶止回板的膨胀速率也不同。
橡胶止水带膨胀后的体积膨胀率在220％~800％之间，止水带的膨胀整体不发散，充满橡胶弹性。
在水泥固化初期，膨胀速度适中，过大的膨胀速度不会影响施工效果。
施工接头安装:止水将包裹在水外扩张停止隔离纸撕掉,直接安装在混凝土施工缝止水的表面,每80厘米到80厘米,添加一个砖石钉钉了混凝土的水站,为了避免混乱,同时用混凝土表面止水卡公司。
（2）当需要接缝时，须将拟重叠的两条止水条分别切割成斜面或扁平的1/2，分别在拟上下搭接的圈末端的6厘米范围内，以手压，使其与混凝土表面紧密接触，而搭接头的长度须控制在50毫米以上。
错开接缝位置上的两个止水筋之间不存在间隙，应用水泥钉将错位的接缝分别钉在混凝土上，并严格禁止在止水筋中使用对接接头，以免在混凝土错位时形成“裂缝”。
三。
5级以上雨天、下雪天、多风天，不得施工膨胀橡胶防水条，工作环境温度不得低于5。

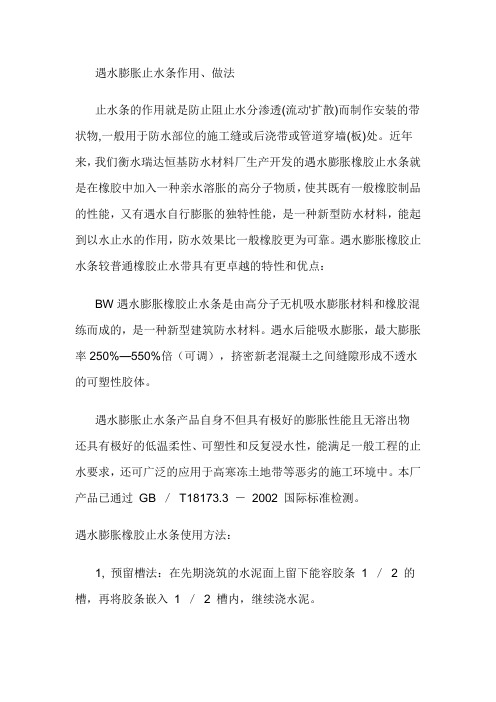

遇水膨胀止水条作用、做法止水条的作用就是防止阻止水分渗透(流动'扩散)而制作安装的带状物,一般用于防水部位的施工缝或后浇带或管道穿墙(板)处。
近年来，我们衡水瑞达恒基防水材料厂生产开发的遇水膨胀橡胶止水条就是在橡胶中加入一种亲水溶胀的高分子物质，使其既有一般橡胶制品的性能，又有遇水自行膨胀的独特性能，是一种新型防水材料，能起到以水止水的作用，防水效果比一般橡胶更为可靠。
遇水膨胀橡胶止水条较普通橡胶止水带具有更卓越的特性和优点：BW遇水膨胀橡胶止水条是由高分子无机吸水膨胀材料和橡胶混练而成的，是一种新型建筑防水材料。
遇水后能吸水膨胀，最大膨胀率250%—550%倍（可调），挤密新老混凝土之间缝隙形成不透水的可塑性胶体。
遇水膨胀止水条产品自身不但具有极好的膨胀性能且无溶出物还具有极好的低温柔性、可塑性和反复浸水性，能满足一般工程的止水要求，还可广泛的应用于高寒冻土地带等恶劣的施工环境中。
本厂产品已通过GB ／T18173.3 －2002 国际标准检测。
遇水膨胀橡胶止水条使用方法：1, 预留槽法：在先期浇筑的水泥面上留下能容胶条1 ／2 的槽，再将胶条嵌入1 ／2 槽内，继续浇水泥。
2. 粘贴法：沿安装线刷401 等万能将止水条定位。
3. 钢钉密钉法：将胶条沿安装线用钢钉定位且钢钉越密越好。
4. 接头可45 度斜面搭接粘合，或45 度斜面搭接后用钢钉定位。
止水条的注意事项：与胶条相接触的水泥面须平整，不能有凹凸不平的现象。
因胶条比重比水泥轻，胶条安装时定位须牢固，防止胶条漂浮错位导致漏水。
不能先留缝后嵌条，应将胶条定们牢固后内埋密实不得裸露。
本品不可在空气中长期裸露，应放在干燥通风的仓库中，避免强光曝晒。
止水条截面分别有15×20、20×20、20×30、30×30、30×40、20×50、30×50、50×50等几十种，可根据工程设计需要加工制造不同该种橡胶止水条在遇水或受潮后会产生2-3倍的膨胀变形，并充满接缝的所有不规则表面、空穴及间隙，同时产生巨大的接触压力，彻底防止水分渗漏。
遇水膨胀材料
遇水膨胀材料是一种具有特殊性能的材料，它在遇水后能够迅速膨胀，形成一
种具有一定强度和密实性的凝胶状物质。
这种材料在建筑、隧道、水利工程等领域有着广泛的应用，其独特的特性使其成为了许多工程中不可或缺的材料之一。
首先，遇水膨胀材料在建筑领域中有着重要的应用。
在建筑的地下室、地下管
道等工程中，由于地下水的存在，常常需要使用遇水膨胀材料来防水。
一旦地下室或者地下管道发生渗水，遇水膨胀材料就能够迅速膨胀，填满渗水的空间，形成一层坚固的防水屏障，从而保护建筑物不受水的侵蚀。
其次，遇水膨胀材料在隧道工程中也有着重要的作用。
隧道作为交通工程的重
要组成部分，其防水和防渗工作尤为重要。
遇水膨胀材料能够在隧道发生渗水时，迅速膨胀填充渗水空间，形成一层坚固的防水屏障，保护隧道不受水的侵蚀，确保隧道的安全运行。
此外，遇水膨胀材料还在水利工程中发挥着重要的作用。
在水坝、水库等水利
工程中，由于水压的存在，常常需要使用遇水膨胀材料来防水。
一旦水坝或者水库发生渗水，遇水膨胀材料就能够迅速膨胀，填满渗水的空间，形成一层坚固的防水屏障，确保水利工程的安全运行。
总之，遇水膨胀材料作为一种具有特殊性能的材料，在建筑、隧道、水利工程
等领域有着广泛的应用。
其独特的特性使其成为了许多工程中不可或缺的材料之一，为工程的安全运行提供了有力的保障。
希望大家能够充分认识遇水膨胀材料的重要性，合理有效地运用这种材料，为工程的顺利进行贡献自己的力量。

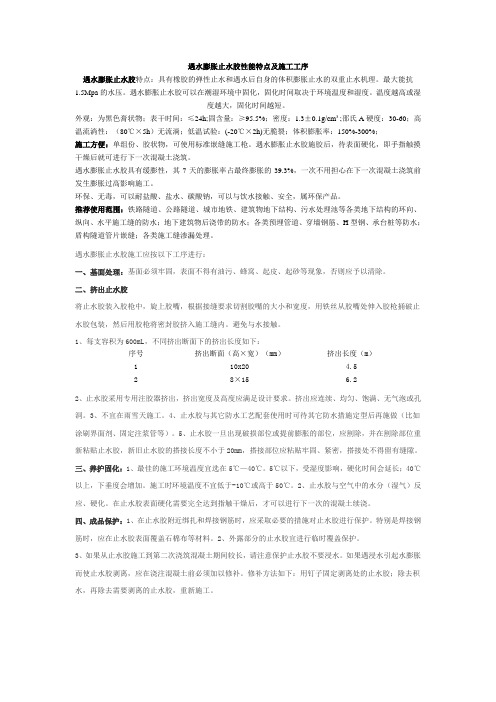

遇水膨胀止水胶性能特点及施工工序遇水膨胀止水胶特点：具有橡胶的弹性止水和遇水后自身的体积膨胀止水的双重止水机理。
最大能抗1.5Mpa的水压。
遇水膨胀止水胶可以在潮湿环境中固化，固化时间取决于环境温度和湿度。
温度越高或湿度越大，固化时间越短。
外观：为黑色膏状物；表干时间：≤24h;固含量：≥95.5%；密度：1.3±0.1g/cm³;邵氏A硬度：30-60；高温流淌性：（80℃×5h）无流淌；低温试验：(-20℃×2h)无脆裂；体积膨胀率：150%-300%；施工方便：单组份、胶状物，可使用标准嵌缝施工枪。
遇水膨胀止水胶施胶后，待表面硬化，即手指触摸干燥后就可进行下一次混凝土浇筑。
遇水膨胀止水胶具有缓膨性，其7天的膨胀率占最终膨胀的39.3%，一次不用担心在下一次混凝土浇筑前发生膨胀过高影响施工。
环保、无毒，可以耐盐酸、盐水、碳酸钠，可以与饮水接触、安全，属环保产品。
推荐使用范围：铁路隧道、公路隧道、城市地铁、建筑物地下结构、污水处理池等各类地下结构的环向、纵向、水平施工缝的防水；地下建筑物后浇带的防水；各类预埋管道、穿墙钢筋、H型钢、承台桩等防水；盾构隧道管片嵌缝；各类施工缝渗漏处理。
遇水膨胀止水胶施工应按以下工序进行：一、基面处理：基面必须牢固，表面不得有油污、蜂窝、起皮、起砂等现象，否则应予以清除。
二、挤出止水胶将止水胶装入胶枪中，旋上胶嘴，根据接缝要求切割胶嘴的大小和宽度，用铁丝从胶嘴处伸入胶枪捅破止水胶包装，然后用胶枪将密封胶挤入施工缝内。
避免与水接触。
1、每支容积为600mL，不同挤出断面下的挤出长度如下：序号挤出断面（高×宽）（mm）挤出长度（m）110x20 4.528×15 6.22、止水胶采用专用注胶器挤出，挤出宽度及高度应满足设计要求。
挤出应连续、均匀、饱满、无气泡或孔洞。
3、不宜在雨雪天施工。
4、止水胶与其它防水工艺配套使用时可待其它防水措施定型后再施做（比如涂刷界面剂、固定注浆管等）。
膨胀防水剂使用方法摘要：一、膨胀防水剂的作用二、膨胀防水剂的使用范围三、膨胀防水剂的使用方法四、注意事项五、总结正文：膨胀防水剂是一种在建筑、家居等领域广泛应用的防水材料。
它具有防水、防潮、防霉、膨胀等特点，能够有效地提高建筑物的防水性能。
本文将详细介绍膨胀防水剂的使用方法，帮助大家更好地利用这一产品。
一、膨胀防水剂的作用膨胀防水剂的主要作用是提高混凝土结构的防水性能。
它通过吸收混凝土中的水分，生成大量膨胀性结晶，从而在混凝土内部形成一道防水层，阻止水分渗透。
此外，膨胀防水剂还具有以下作用：1.提高混凝土抗压强度和抗拉强度；2.减少混凝土渗透性；3.增加混凝土的抗裂性能；4.延长混凝土使用寿命。
二、膨胀防水剂的使用范围膨胀防水剂适用于各类混凝土结构，包括：1.建筑物屋面、地下室、水池等防水工程；2.隧道、桥梁、公路等基础设施防水工程；3.家庭装修中的卫生间、厨房等防水工程；4.各类水池、水箱等涉水工程。
三、膨胀防水剂的使用方法1.基层处理：在使用膨胀防水剂前，应将混凝土基层表面清理干净，无油、无尘、无浮灰。
对于蜂窝、麻面、裂缝等缺陷处，应先进行修补处理。
2.配制防水浆：将膨胀防水剂与水按一定比例（通常为1:4）混合，搅拌均匀，形成防水浆。
3.涂刷防水层：将配制好的防水浆均匀涂刷在混凝土基层表面，涂刷厚度一般为1-2毫米。
在涂刷过程中，应注意避免气泡和砂眼，确保防水层均匀。
4.固化：涂刷完成后，防水层需经过一定时间的固化才能达到防水效果。
一般情况下，膨胀防水剂在5℃以上的环境下，24小时内即可固化。
5.养护：在防水层固化后，需进行养护，以保证防水效果。
养护方法有喷水养护、湿布覆盖等，养护时间一般为7天。
四、注意事项1.施工过程中，应避免防水层受损或破坏；2.防水层未固化前，不得在其上堆放物品或行走；3.防水层施工环境温度不宜低于5℃；4.确保防水浆与基层、防水层与后续施工材料之间的粘结牢固；5.按照产品说明进行配制和使用。

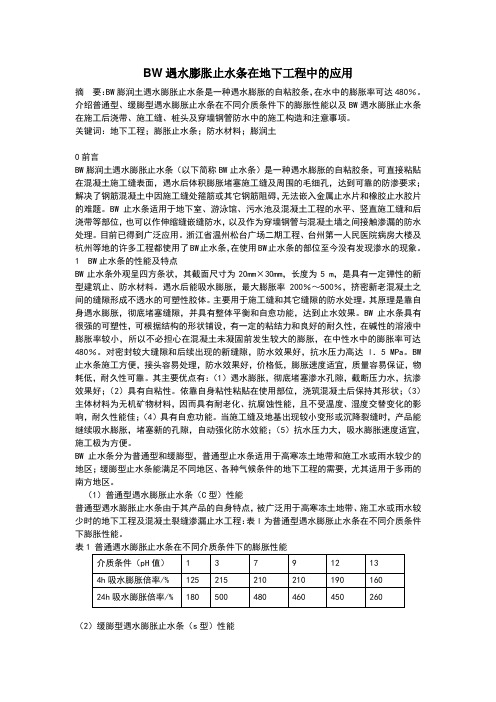

BW遇水膨胀止水条在地下工程中的应用摘要：BW膨润土遇水膨胀止水条是一种遇水膨胀的自粘胶条，在水中的膨胀率可达480％。
介绍普通型、缓膨型遇水膨胀止水条在不同介质条件下的膨胀性能以及BW遇水膨胀止水条在施工后浇带、施工缝、桩头及穿墙钢管防水中的施工构造和注意事项。
关键词：地下工程；膨胀止水条；防水材料；膨润土0前言BW膨润土遇水膨胀止水条（以下简称BW止水条）是一种遇水膨胀的自粘胶条，可直接粘贴在混凝土施工缝表面，遇水后体积膨胀堵塞施工缝及周围的毛细孔，达到可靠的防渗要求；解决了钢筋混凝土中因施工缝处箍筋或其它钢筋阻碍，无法嵌入金属止水片和橡胶止水胶片的难题。
BW止水条适用于地下室、游泳馆、污水池及混凝土工程的水平、竖直施工缝和后浇带等部位，也可以作伸缩缝嵌缝防水，以及作为穿墙钢管与混凝土墙之间接触渗漏的防水处理。
目前已得到广泛应用。
浙江省温州松台广场二期工程、台州第一人民医院病房大楼及杭州等地的许多工程都使用了BW止水条，在使用BW止水条的部位至今没有发现渗水的现象。
1 BW止水条的性能及特点BW止水条外观呈四方条状，其截面尺寸为20mm×30mm，长度为5 m，是具有一定弹性的新型建筑止、防水材料。
遇水后能吸水膨胀，最大膨胀率200％～500％，挤密新老混凝土之间的缝隙形成不透水的可塑性胶体。
主要用于施工缝和其它缝隙的防水处理。
其原理是靠自身遇水膨胀，彻底堵塞缝隙，并具有整体平衡和自愈功能，达到止水效果。
BW止水条具有很强的可塑性，可根据结构的形状铺设，有一定的粘结力和良好的耐久性，在碱性的溶液中膨胀率较小，所以不必担心在混凝土未凝固前发生较大的膨胀，在中性水中的膨胀率可达480％。
对密封较大缝隙和后续出现的新缝隙，防水效果好，抗水压力高达l．5 MPa。
BW 止水条施工方便，接头容易处理，防水效果好，价格低，膨胀速度适宜，质量容易保证，物耗低，耐久性可靠。
其主要优点有：（1）遇水膨胀，彻底堵塞渗水孔隙，截断压力水，抗渗效果好；（2）具有自粘性。
遇水膨胀材料遇水膨胀材料是一种在接触水分后会膨胀的特殊材料，它在建筑、隧道、地下室防水、水利工程和地下管道等领域有着广泛的应用。
这种材料可以在水泄漏或水灾情况下发挥重要作用，为建筑物和设施提供有效的保护。
本文将介绍遇水膨胀材料的特性、应用和优势。
首先，遇水膨胀材料具有优异的膨胀性能。
一般来说，这种材料在遇水后会迅速膨胀成凝胶状，从而填充裂缝和孔隙，防止水分渗透。
这种特性使得遇水膨胀材料成为一种理想的防水材料，能够有效地阻止水的进入，保护建筑物和设施免受水的侵害。
其次，遇水膨胀材料具有良好的粘结性能。
它能够与混凝土、金属和其他建筑材料牢固粘结，形成一层坚固的防水屏障。
这种粘结性能使得遇水膨胀材料在施工过程中易于应用，并且能够有效地与其他材料结合，提高整体防水效果。
此外，遇水膨胀材料还具有耐腐蚀、耐老化的特性。
它能够在潮湿、酸碱环境中长期稳定地工作，不易受到腐蚀和老化的影响。
这使得遇水膨胀材料在恶劣环境下依然能够发挥良好的防水效果，保护建筑物和设施免受外界环境的侵害。
在实际应用中，遇水膨胀材料被广泛用于地下室防水、隧道衬砌、水利工程和地下管道等领域。
它能够有效地防止地下水的渗透，保护地下建筑物和设施的安全。
同时，遇水膨胀材料还可以用于紧急堵漏和水灾应急处理，为建筑物和设施提供及时的保护。
总的来说，遇水膨胀材料以其优异的膨胀性能、良好的粘结性能和耐腐蚀、耐老化的特性，成为一种重要的防水材料。
它在建筑、隧道、地下室防水、水利工程和地下管道等领域有着广泛的应用前景，为各类工程提供可靠的防水保护。
随着科技的不断进步和应用领域的不断拓展，相信遇水膨胀材料将会发挥越来越重要的作用，为人们的生活和工作带来更多的便利和安全保障。
遇水膨胀止水条标准一、概述遇水膨胀止水条是一种特殊的高分子材料，具有遇水急剧膨胀的特性，是建筑工程防水防漏的重要材料之一。
其广泛应用于水利工程、桥梁建设、隧道施工、房屋建筑等领域的变形缝、施工缝、裂缝等容易渗水的部位。
二、产品特点1. 遇水膨胀：一旦接触到水分便会迅速膨胀，形成阻碍水渗透的橡胶弹性体。
2. 使用方便：安装时只需按要求将其粘贴或嵌入一定间隙即可，无需复杂工艺。
3. 耐候性强：具有良好的抗老化、抗紫外线性能，可在各种环境条件下使用。
4. 无毒环保：无污染物质，符合国家环保标准。
5. 持久耐用：经过科学配方研制而成的止水条具有较长的使用寿命。
三、执行标准为了确保遇水膨胀止水条的质量和使用效果，相关行业标准和规范对其原材料、生产工艺、产品质量等方面均作出了明确规定。
具体包括但不限于以下内容：1. 原材料应符合相关质量标准和要求，禁止使用劣质或不符合要求的原料。
2. 产品外观应整洁、无破损、无明显杂质。
3. 膨胀率、抗压强度、耐热度等关键技术指标应符合相关标准要求。
4. 在储存和运输过程中，应注意保护产品不受损坏，防止受潮或暴晒。
四、应用建议在选择和使用遇水膨胀止水条时，以下几点值得注意：1. 根据工程实际需求和施工方案，正确选用规格型号和质量等级的产品。
2. 在安装止水条前，应对待安装部位进行清洁处理，保证接触面干燥、平整。
3. 注意止水条的搭接和密封问题，确保止水条能够充分发挥作用。
4. 对于长期处于高湿度、高温等恶劣环境下的部位，应适当加强维护和管理，及时更换失效的止水条。
五、总结遇水膨胀止水条作为一种重要的防水材料，其质量和性能直接关系到工程的安全性和稳定性。
因此，我们应当重视并遵守相关的标准和规范，从源头上保障产品的品质。
同时，在实际应用中也要根据具体情况灵活调整策略和方法，确保止水条能够发挥理想的效果。
遇水膨胀止水条遇水膨胀止水条的作用及应用于建筑行业的介绍近年来，随着建筑业的快速发展，人们对建筑物的安全性和可靠性要求越来越高。
在建筑设计和施工中，遇水膨胀止水条是一种常用的防水材料，其在防止水侵入和保护建筑结构方面具有重要作用。
遇水膨胀止水条，又称膨胀性橡胶止水带，是一种由橡胶材料制成的弹性材料。
它的特点是在接触水源后能迅速膨胀，并形成密封效果，防止水分渗透到建筑物的结构中。
在防水施工中常用于地下室、隧道、池塘、水处理厂等建筑物中。
遇水膨胀止水条的工作原理是利用了橡胶材料的特殊物理特性。
当遇到水分时，橡胶材料会吸收水分，然后膨胀形成阻塞物。
这种膨胀性能可以缓慢改变其形状，填补或堵塞水流途径，形成有效的防水层。
当水分干燥时，膨胀性橡胶又会收缩回原来的体积，保持止水材料的原始结构和功能。
相比传统的止水材料，遇水膨胀止水条具有以下优点：首先，其膨胀能力高，即使在水压较大的情况下也能产生良好的止水效果。
其次，遇水膨胀止水条的安装和施工较为方便，不需要复杂的工具和设备，可以根据需要进行剪切和调整尺寸。
此外，该材料具有较长的使用寿命，耐久性强，可以在多年内持续起到防水作用。
遇水膨胀止水条的应用范围非常广泛。
首先，它常用于地下室的防水处理，如防止地下室渗水、防止地下室漏水等。
其次，该材料也适用于隧道、水池、水处理厂等需要防水的工程。
此外，遇水膨胀止水条还可以用于建筑物的防火处理，可以在起火时膨胀形成隔离带，阻挡火势的传播。
由于遇水膨胀止水条的防水效果好、施工方便、使用寿命长等优点，更受到设计师、工程师及施工人员的青睐，成为防水领域不可或缺的一种防水材料。
然而，遇水膨胀止水条也存在一些不足之处。
首先，其膨胀性能受环境温度影响，当气温较低时，膨胀性能会有所降低。
而当气温较高时，材料会因温度过高而提前膨胀，降低了材料的可靠性和使用寿命。
其次，遇水膨胀止水条在长时间的水浸条件下易发生老化、脱落等情况，影响了防水效果。
遇水膨胀止水胶条的施工工艺一、背景介绍随着建筑工程技术的不断发展，水泥结构中的止水胶条也经历了多次改进与创新。
遇水膨胀止水胶条作为一种新型材料，具有防水止水性能好、施工简便、使用寿命长等优点，逐渐被广泛应用于各类建筑工程中。
二、遇水膨胀止水胶条的特点遇水膨胀止水胶条是一种由聚酰胺材料制成的产品，其特点如下： 1. 遇水膨胀：遇水后能够迅速膨胀形成均匀的胶体结构，有效防止水的渗透。
2. 耐腐蚀：具备良好的耐酸碱腐蚀性能，适用于各种不同的施工环境。
3. 寿命长：经过特殊处理，具有较好的耐老化性能和长期使用寿命。
4. 环境友好：无毒、无味、无异味，对人体无害，符合环境保护要求。
三、遇水膨胀止水胶条的施工前准备在进行遇水膨胀止水胶条的施工前，需要进行一系列的准备工作： 1. 工具准备：包括切割刀、胶盘、刮刀、铅笔、尺子等。
2. 施工面处理：将施工面进行清洁，除去灰尘、油污等杂物，并确保施工面干燥。
四、遇水膨胀止水胶条的施工步骤根据实际施工需要，遇水膨胀止水胶条的施工步骤可分为以下几个部分：4.1 施工面划线在施工面上进行标记，明确止水胶条的铺设位置与长度。
4.2 切割止水胶条根据实际需要，使用切割刀将止水胶条按照标记好的长度进行切割。
4.3 胶条浸湿将切割好的止水胶条放入清水中浸湿片刻，以提高胶条的膨胀性能。
4.4 胶条粘贴将浸湿的止水胶条按照预先标记的位置粘贴到施工面上，确保胶条与施工面充分接触。
4.5 胶条压实使用刮刀或类似工具将粘贴好的止水胶条进行压实，使其与施工面紧密贴合。
4.6 测试防水效果施工完成后，进行防水效果的测试，确保遇水膨胀止水胶条能够有效阻止水的渗透。
五、施工注意事项在施工过程中，需要注意以下几点： 1. 施工现场必须保持清洁，避免杂物污染止水胶条。
2. 遇水膨胀止水胶条的粘贴需要紧密贴合，剪裁尺寸要准确。
3. 施工完毕后，应及时清理施工工具和杂物，以免影响施工质量。
六、遇水膨胀止水胶条的应用领域遇水膨胀止水胶条广泛应用于以下领域： 1. 地下工程：如地铁、地下车库等地下结构的防水施工。
图10管片复合膨胀橡胶弹性密封垫遇水膨胀类止水材料的性能及其应用技术(下)o朱祖熹陆明2遇水膨胀类止水材料的应用2.1橡胶类材料的应用遇水膨胀橡胶和橡胶腻子的区别,在于前者已经硫化处理,而后者未经硫化处理。
2.1.1膨胀橡胶的应用膨胀橡胶按其体积膨胀率有低、中、高之分。
中、低膨胀率橡胶应用范围较广,其膨胀率虽不高,但因膨胀后的扯断强度、伸长率等技术参数相对变化较小,且外形保持良好,故适用于制作各种形状的橡胶产品,可应用于多种场合,使用限制条件较少。
高膨胀率橡胶因其膨胀倍率要求较高,故橡胶中的添加料较多,有的扯断强度高了,但延伸率与压缩回弹等性能参数明显下降,适用于对橡胶本体拉伸无较高要求但初期膨胀能力需较大的场合,如在延安东路复线隧道中管片注浆孔密封用的塞子即采用了高膨胀率橡胶。
国外有报道6倍膨胀率的橡胶密封垫用于埋深较深的地下工程,如英法海峡隧道。
台湾地铁工程中也有采用高膨胀的橡胶密封垫的实例。
笔者认为,高膨胀率橡胶必须在充分确认其耐久性的基础上方可使用。
另外,在不同的接缝张开情况下,相应选取不同膨胀率的橡胶十分重要。
在计算接缝张开一定量的水密性时,必须留有较大的余量,即须保持较大的压密量、充足的膨胀密封反力才可做到防水、止水。
膨胀橡胶大量应用于盾构法区间隧道管片上所设置的弹性密封垫表面。
以往弹性密封垫主要通过其独特的断面构造形式,经管片面与面的压紧,把弹性密封垫压入管片上所开设的沟槽内,使其产生相应的回弹力来达到密闭止水的目的。
通常弹性密封垫的材质为氯丁橡胶,随着地铁区间隧道防水要求不断提高,近年来大量采用了在弹性密封垫表面加覆膨胀橡胶的方法,即在橡胶产品生产过程中,氯丁橡胶与膨胀橡胶经过相同的工艺流程,即硫化挤出成型。
这样,使弹性密封垫拥有了压密止水、膨胀止水双重功效,保证了弹性密封垫即使在管片面与面之间产生较大接缝张开量,依靠橡胶压密无法完全止水(包括长期压缩下的密封垫应力松弛)的情况下,膨胀橡胶遇水产生体积膨胀,从而达到止水的目的。
目前采用的盾构隧道管片接缝弹性密封垫断面构造形式如图10所示。
A 型密封垫为梯形构造,其底部易与沟槽匹配固定。
B 型、C 型密封垫为梳形构造,其区别在于膨胀橡胶复合方式不同。
C 型膨胀橡胶为全平面式复合,其初期膨胀力较大,对管片拼装后就有渗水现象的接缝较适合。
B 型密封垫是在C 型基础上改进而成的,其膨胀橡胶以嵌入方式与氯丁橡胶复合,当其遇水开始膨胀时,因其两侧氯丁橡胶的牵制作用,初期膨胀能力不大,膨胀力的释放较缓慢。
国外有试验表明,在充分压缩状态下膨胀力的升高缓慢,其峰值要在数月乃至近1年后达到,其后期膨胀力的发挥较理想,保证了结构沉降变形造成接缝张开后仍有良好的止水效果。
图14变形缝膨胀橡胶的应用同时,全部以膨胀橡胶制成的弹性密封垫也有较多的应用实例,如广州地铁区间隧道、上海的多条电缆隧道等。
此种密封垫断面尺寸相对较小,除了降低造价外,也无管片角部受剪切力过大而被损坏之虞,又由于膨胀能力大,尤其是后期膨胀能力对管片接缝止水产生明显的效果(图11)。
顶管施工在许多地区有较广泛的应用,而管节的钢套环与管节混凝土间的密封防水至关重要。
采取沿钢套环基面焊两根一定间距的圆钢,圆钢间设置一断面为矩形的膨胀橡胶条(圆钢起了定位与控制膨胀双重作用),这样钢套环与混凝土间的接缝防水就有了可靠的保证(图12)。
螺栓的密封圈近年来也采用膨胀橡胶作为主要制作材料。
通过螺栓的拧紧,使密封圈与呈梯形的螺孔端口紧密相贴,当水沿螺孔渗出,与膨胀橡胶发生反应,橡胶膨胀即可止水。
模板拉杆上的止水圈,以膨胀橡胶圈替代传统的止水钢板,省却了焊接工艺,给施工带来便利。
无论施工缝还是变形缝,一般均采用止水带作为接缝主要防水材料之一,它通过与混凝土的紧密结合,以延长渗水路径的方式来起到止水效果。
生产商已开发了一种新型止水带,即在止水带的齿牙上复合膨胀橡胶,使水沿止水带周边流动时,因膨胀橡胶遇水膨胀,堵塞渗水通道,从而使单一的防水材料演变出双重止水、防水的功效(图13)。
但由于预膨胀问题,复合加工制作及细微空隙难胀实等问题的存在,对其应用前景尚需考察。
在变形缝的防水设计中,也有采用膨胀橡胶与氯丁橡胶组成的复合橡胶作为防水材料。
此时一般与其它防水材料(如密封膏等)结合使用,以达到多道设防、综合止水的目的。
通常取一断面为矩形、宽度略大于变形缝缝宽的复合橡胶条设置于缝的内侧,既可以作为主要防水线,也可作为止水带的辅助防水设施,待二次混凝土浇捣后,使其两侧面的膨胀橡胶处于受压状态,若遇水即膨胀堵塞变形缝中的渗水通道(对于这种做法的功效,防水界的看法尚有差别,现列上,聊备一格)。
变形缝出现渗漏时,同样,在注浆堵水的同时采用复合橡胶条作为主要止水材料,是补充措施之一。
在沿渗漏处凿开的槽口底部紧贴基面设置橡胶条,然后以氯丁水泥砂浆封填槽口,这样使橡胶条处于一紧密有限的空间内,可充分发挥其膨胀止水的功效,又不至于将封缝的氯丁胶乳水泥砂浆顶出(图14)。
其局限是变形缝缝隙应较规则,且原PE 板容易剔除才行。
故此方法需视条件实施。
2.1.2橡胶腻子的应用盾构法区间隧道管片间的嵌缝材料以橡胶腻子为主。
腻子条设置于呈/Z 0字型的塑料控膨材料上,左右两条腻子图11管片全膨胀橡胶弹性密封垫图12顶管管节钢套环膨胀橡胶的应用图13齿牙为膨胀橡胶的止水带图16遇水膨胀腻子条平面应用图17遇水膨胀腻子条立面应用图15管片嵌缝遇水膨胀腻子密封胶的应用条与嵌缝槽的侧面紧密相贴,嵌缝槽口以氯丁水泥砂浆封闭,即构成一完整的嵌缝防水体系。
同时,橡胶腻子也可作为拉杆、螺栓的密封圈或施工缝止水条。
近年来,台湾等地生产商开发出新型的嵌缝用单组分密封胶类遇水膨胀腻子产品,其主要成分多为聚氨酯型,可在潮湿面施工。
在采用嵌缝枪将其注入嵌缝槽后,腻子与空气中的潮汽接触变为软橡胶般的弹性体材料,然后用增韧型环氧胶泥或氯丁水泥砂浆封闭嵌缝槽口。
若地下水沿管片接缝渗入嵌缝槽内,腻子遇水会迅速膨胀,封闭渗水通道,从而保证嵌缝槽无渗漏(图15)。
由于采用嵌缝枪灌注作业,此材料尤其适用于外形构造复杂、作业困难的场合,替代膨润土止水条作为施工缝防水材料。
2.2膨润土类止水条、膜的应用2.2.1膨润土止水条膨润土止水条一般称为遇水膨胀腻子条,是以膨润土为主要原料的防水材料,与膨胀橡胶相比,其拥有良好的柔韧性,可随基面的起伏而设置,能始终保持与基面紧密相贴,主要应用于施工缝处。
施工缝又可分为两种情况,一种可设置预留槽,另一种无法设置预留槽。
如选用断面尺寸为300mm @12mm 的遇水膨胀腻子条设置于预留槽处,腻子条的大部分体积处于槽内,这样可保证二次混凝土浇捣时,腻子条不会被冲至槽外,同时又可满足膨胀止水的要求。
在施工中,预留槽的成槽方法为:在首次混凝土浇捣前,将涂有脱模剂的硬木条或塑料条设置于成槽位置,然后浇捣混凝土,待混凝土初凝时,将条子剔出即形成预留槽。
然后在二次混凝土浇捣前,腻子条辅以粘接剂粘合于预留槽内,再进行混凝土施工。
不设预留槽而找平粘结处的缝面,以固定腻子条,不是一个好办法。
因为,找平层会形成假缝,渗漏水有从原缝与找平层接合面流出的可能。
水平施工缝设置预留槽后,因其位置水平,易造成槽内积水。
故在施工缝凿毛时,应避开沟槽,在其两边凿毛,使沟槽突出于凿毛面,这样可较大程度地减小槽内积水的可能,以免遇水膨胀腻子条预先膨胀(图16)。
若结构表面事先未预留沟槽,需采取以木塞和粘接剂相结合的方法来固定腻子条。
首先在原结构表面每30cm 钻一孔,然后击入木塞,木塞面与混凝土面保持齐平,接着把涂有粘接剂的腻子条用钉子固定于木塞上,同时紧压腻子条,使其与混凝土面紧密相贴。
未预留沟槽情况下,水平面的腻子条设置相对较容易,故仍采用300m m @12mm 的断面形式。
而垂直面腻子条的固定较难,加上其自重的原因,施工时易产生垂挂现象,特别在盛暑高温天气,更易产生下坠,故此处腻子条的断面形式采用300m m @6mm (见图17)。
因此,目前在有些工程中采用300m m @20mm 、甚至50mm @30mm 的断面是不够合理的。
总之,腻子条断面尺寸不宜太大,扁而薄的截面不仅利于固定,不易被混凝土浇捣所冲落,且膨胀密封止水其尺寸也已足够。
据施工现场反映,垂直面的腻子条难以粘接固定。
经分图18穿墙管遇水膨胀腻子条的应用析,是由粘接剂的使用不当所致的。
一般而言,粘接剂涂抹至腻子条粘接面后,须等到粘接剂以手触摸无粘手感觉时,才可将腻子条与基面粘合。
若不然,粘接效果将大打折扣。
另外,某些施工缝过早设置腻子条,使腻子条暴露时间过长,预先膨胀的可能性增大,从而导致后期膨胀能力的不足,因此腻子条的设置时间应尽量与二次混凝土浇捣时间接近,这在施工中也应充分强调。
此外,涂抹或浸渍缓膨胀剂于其表面也是常用的方法(后有介绍)。
目前,国外研制出了缓膨胀型的遇水膨胀腻子条。
此种腻子条在生产过程中即加入了缓膨胀成分。
其遇水后,也开始膨胀,但最初膨胀能力有限,一般在2周内只达到其最大膨胀率的50%左右,从而为后期膨胀提供了一定的空间。
同时,此种腻子条膨胀后呈离散状态,离散后的颗粒会钻入渗水的缝隙中,起到止水堵水的作用。
缓膨胀型腻子条施工方便,无需辅以其它配套产品,且不存在如非缓膨胀型腻子条因施工时外形变化,而使缓膨胀剂涂层受到破坏的问题。
因此,其在今后的施工应用中会有更大的发展。
穿墙管与混凝土间的接缝也是易形成渗水通道的地方,因此,管道的圆形基面,采用可与基面紧密相贴、柔韧性好的遇水膨胀腻子条是较好的选择(图18)。
2.2.2膨润土防水膜国外目前大量推广使用膨润土膜作为大面积结构的防水材料。
此种材料由聚丙烯织布和聚丙烯非织布及两层布间所夹膨润土构成。
它可直接铺设于不平整的基础垫层或土壤上,即使基面混凝土呈潮湿状态时也无关系,同时其遇水膨胀的功能可填补结构的裂痕,且不会随时间的推移而降低其防水功效,它虽为膨润土类材料,但因纤维布的存在,保证了它的定型尺寸及拥有一定的硬度,且不会离散。
在实际施工中,防水膜因其本身自重较大,易下坠,故立面的固定较为困难。
采用粘接剂可行性较差,用射钉是个办法,但稍嫌麻烦,且防水膜经射钉穿孔会造成膨润土颗粒的散落。
防水膜在转角处不可折转,需重新拼接,材料的损耗较大。
国外生产商多以膨润土系列产品如膨润土防水膜、膨润土止水条、膨润土胶泥组成一整体防水体系。
防水膜应用于大面积区域的防水(有专门适用大面积的特大尺寸的膜板,减少了接缝),止水条设置于施工缝处,在防水膜与突出物形成的夹角处用膨润土胶泥涂布成一不小于38mm @38mm 的三角形封闭圈以达到防水、止水的效果;另外,在防水膜开孔的周沿均匀地撒铺一些膨润土颗粒也是一种加强措施,从而形成整个膨润土膜板系列防水(图19)。
