MMO阴极保护用钛阳极

MMO柔性阳极MMO/Ti柔性阳极是最新一代的长寿命、柔性阳极，其主要特点是综合了MMO阳极的发生电流大和铜芯电缆的导电性能佳的优点。

由于发生电流大，接地电阻小，可以在远离阳极结构的地方埋设。

特别适用于高阻地区或涂层破损的管道阴极保护，也可用于大型储罐罐底板外加电流阴极保护。

由于阳极本身含用焦碳分，因此现场安装时不需要加填料，安装方便快捷。

MMO柔性阳极其本质是用钛丝替代原柔性阳极中间的导电聚合物电缆。

好处是，MMO丝本身有着良好的电化学性能，即使焦碳粉消耗光了以后，MMO丝可以单独作为辅助阳极使用。

理论上来说，寿命要长于柔性阳极。

坏处是，MMO丝本身的导电性能较差，所以，需要每隔3米再接一段铜芯电缆以改善导电性能。

这带来两个不利：1、增加了成本；2、接头太多，密封的要求大大增加，如果密封失效，会影响性能；柔性阳极在美国广泛应用于石油金属设施的保护、电厂地下金属配管和构筑物的保护、船舶码头的保护等等，即使是美国水务协会AWWA也听从了美国腐蚀工程师协会NCAE的建议在城市供水管网上大量采用柔性阳极进行保护，1999年，中石油曾组团到欧洲考察管道建设，发现欧洲的许多管道如Zeepipe、Asgard、Europipe1、Europipe、Norfra等管道的阴极保护也广泛采用了柔性阳极技术。

在由管道局承建、俄罗斯人设计的俄罗斯西伯利亚太平洋管道站场区域阴极保护工程中采用的也是柔性阳极。

今年8月份，北京中俄管道项目部转来一份中俄管道俄罗斯境内管段的设计文件，俄罗斯人在该管道上仍然采用的是柔性阳极保护。

欧盟规范也建议采用柔性阳极进行区域阴极保护。

由于柔性阳极技术在区域阴极保护中独特的优势，目前西二线、陕京三线、兰郑长、独乌鄯原油管道等站场阴极保护中全面采用了柔性阳极。

目前西气东输公司也开始在不少站场大修工程中采用柔性阳极技术。

根据我们所了解的国外信息，以及国内外工程反复实践检验，区域阴极保护中最不恰当的地床方式就是远阳极地床。

钛阳极详解什么是钛阳极？钛阳极全称叫钛基金属氧化物涂层钛阳极（MMO）。

也叫KSA阳极。

（尺寸形状稳定型阳极）。

它以钛为基板，在钛基板上刷涂贵金属涂层，使其具有良好的电催化活性及导电性。

钛阳极分类：按照在电化学反应中阳极析出气体来区分，析出氯气的称析氯阳极，如钌系涂层钛电极：析出氧化的称为析氧阳极，如铱系涂层钛电极和白金钛网/板。

析氯阳极（钌系涂层钛极）：电解液中氯离子含量高：一般在盐酸环境及电解海水，电解食盐水环境。

对应我公司产品为钌铱钛阳极，钌铱锡钛阳极。

析氧阳极（铱系涂层钛电极）：电解液一般为硫酸环境。

对应我公司产品为铱钽阳极，铱钽锡阳极，高铱阳极。

镀铂阳极（白金钛网/白金钛板）：钛为基材。

表面镀上贵金属铂，镀层厚度一般为1-5um（微米）。

白金钛网网孔规格一般为12.7*4.5mm或6*3.5mm.阳极的选择:如果客户不清楚应该用什么阳极,我们就需要客户提供阳极工作的环境及介质:1. 每平方米的电流密度.(单个阳极所承载的电流强度除以电极表面积)2. 温度.3. PH值.4. 溶液的成分构成及比例.5. 生产的产品或用途等.钛阳极上金属氧化物涂层的作用是什么?通过覆盖不同的涂层,增强导电性能及电催化活性,促进电解反应过程及延长阳极在不同使用环境下的使用寿命,达到预期的使用效果.钛阳极上金属氧化物涂层的厚度问题:起电化催化反应的主要是涂层中的贵金属,只有贵金属含量达到使用要求才能保证阳极产品的正常工作.厚度只是一个表象,主要由刷涂的遍数和溶剂的浓度决定,和贵金属含量含量的多少没有直接联系,过厚的涂层反倒更容易脱落.什么叫阳极钝化什么是金属的钝化现象?把铁丝浸在稀硝酸中时,铁丝很快就会溶解,但吧铁丝放在浓硝酸中时铁丝的溶解现象几乎完全停止了.这时如果把铁丝重放回稀硝酸中,铁丝已不再溶解,用肉眼甚至用显微镜观察也看不出铁丝表面有什么变化,人们认为铁丝这时处于钝化状态.阳极在电角运转过程中,工作寿命有一定的期限.当电压升的很高,实际上没有电流通过时,阳极便失去作用,这种现象称为阳极钝化.阳极使用寿命的影响因素主要有哪些:1. 电流密度:电流密度和阳极寿命成反比.电流越大,阳极使用寿命越短.我公司阳极设计电流密度为2000A/M2内.建议电流密度不要超过2000A/M2.另外尽量避免电流忽大忽小.2. 钛基材:阳极的基材一般选用纯钛,且要求在TA1的材质以上,若使用的基材纯度不够,耐腐蚀性能就会大打折扣,对阳极的使用寿命有很大影响.3. 电解液:电解液中禁止含有氟离子,氰基离子和硫离子,如有对阳极的寿命影响也比较大.电解液中氯离子含量应控制在200PPM以内.4. 倒极:倒极是阳极修复时时常采用的一种方式,可以使已经钝化的旧涂层从基体表面脱落.所以在使用中禁止到极.5. 频繁断电:在没有电流通过的情况下,涂层在溶液中长时间浸泡会受到很大损害.所以在阳极不工作的时候最好通以很小的电流,维持回路的产生,.长时间不用的时候,将阳极从液体中取出,用清水冲洗干净,晾干存放.6. 人为损伤:阳极表面不能有硬伤,如果部分涂层受损,即使是很小的一道划伤,也会使阳极迅速被腐蚀\钝化,最后导致失效.所以在安装及使用阳极中要轻拿轻放,避免磕碰.7. 短路.禁止在通电情况下的阴阳极接触.短路造成的瞬间电流非常大,可烧毁极板.8. 温度:温度和阳极寿命也成反比关系,我公司设计阳极设计温度为40-60度,.建议温度不要超过6 0度.钛阳极的优点(和铅阳极,铅锡阳极对比):1. 尺寸稳定(基体不溶解),极间距不变化,可保证槽电压稳定.2. 工作电压低,电能消耗少,比铅阳极节电20%.3. 阴极产物纯度高.4. 不会产生阳极泥,不污染槽体.5. 重量轻,可降低劳动强度.6. 基体可反复使用.钛阳极在电镀行业的应用电镀的定义:就是利用电解原理在某些金属表面上镀一薄层其它金属或合金的过程,一般情况下,镀层金属做阳极,被氧化成阳离子进入电镀液:待镀的金属制品做阴极,镀层金属的阳离子在金属表面还原形镀层.一般需要含镀层阳离子的溶液做电镀液,以保持镀层金属阳离子的浓度不变.电镀的目的:是在基材上镀上金属镀层,改变基材表面性质或尺寸,电镀能增金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。

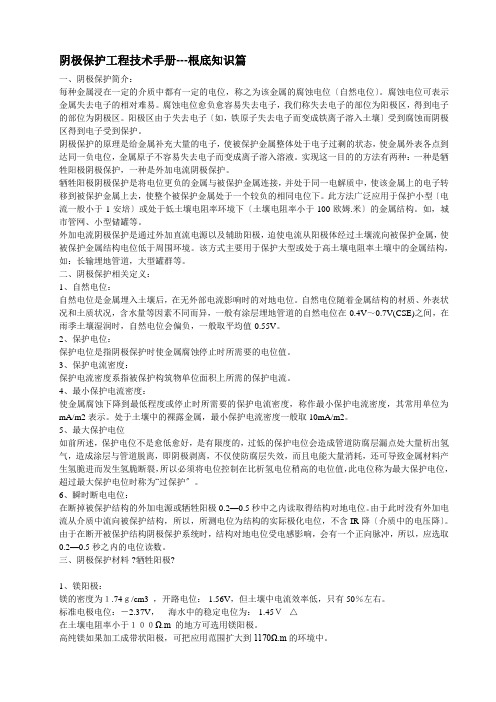

阴极保护工程技术手册---根底知识篇一、阴极保护简介：每种金属浸在一定的介质中都有一定的电位，称之为该金属的腐蚀电位〔自然电位〕。

腐蚀电位可表示金属失去电子的相对难易。

腐蚀电位愈负愈容易失去电子，我们称失去电子的部位为阳极区，得到电子的部位为阴极区。

阳极区由于失去电子〔如，铁原子失去电子而变成铁离子溶入土壤〕受到腐蚀而阴极区得到电子受到保护。

阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属外表各点到达同一负电位，金属原子不容易失去电子而变成离子溶入溶液。

实现这一目的的方法有两种：一种是牺牲阳极阴极保护，一种是外加电流阴极保护。

牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同电位下。

此方法广泛应用于保护小型〔电流一般小于1安培〕或处于低土壤电阻率环境下〔土壤电阻率小于100欧姆.米〕的金属结构。

如，城市管网、小型储罐等。

外加电流阴极保护是通过外加直流电源以及辅助阳极，迫使电流从阳极体经过土壤流向被保护金属，使被保护金属结构电位低于周围环境。

该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构，如：长输埋地管道，大型罐群等。

二、阴极保护相关定义：1、自然电位：自然电位是金属埋入土壤后，在无外部电流影响时的对地电位。

自然电位随着金属结构的材质、外表状况和土质状况，含水量等因素不同而异，一般有涂层埋地管道的自然电位在-0.4V～0.7V(CSE)之间，在雨季土壤湿润时，自然电位会偏负，一般取平均值-0.55V。

2、保护电位：保护电位是指阴极保护时使金属腐蚀停止时所需要的电位值。

3、保护电流密度：保护电流密度系指被保护构筑物单位面积上所需的保护电流。

4、最小保护电流密度：使金属腐蚀下降到最低程度或停止时所需要的保护电流密度，称作最小保护电流密度，其常用单位为mA/m2表示。

处于土壤中的裸露金属，最小保护电流密度一般取10mA/m2。

金属氧化物mmo钛阳极
金属氧化物mmo钛阳极是一种高效的电化学材料，它具有优异的耐腐蚀性、高电化学活性和稳定性，因此在许多领域得到了广泛的应用。

mmo钛阳极在电化学污水处理中具有重要的作用。

它可以将有机物、重金属等有害物质转化为无害的物质，从而达到净化水质的目的。

此外，mmo钛阳极还可以用于海水淡化、废水处理、电镀等领域。

mmo钛阳极在电解制氧中也有广泛的应用。

它可以通过电解水来制取氧气，这种方法比传统的化学方法更加环保、节能。

同时，mmo钛阳极还可以用于电解制氢、电解制氯等领域。

除此之外，mmo钛阳极还可以用于防腐领域。

它可以作为阴极保护材料，防止金属结构受到腐蚀。

此外，mmo钛阳极还可以用于制备电极材料、电容器等领域。

mmo钛阳极是一种非常重要的电化学材料，它在许多领域都有广泛的应用。

未来，随着科技的不断发展，mmo钛阳极的应用领域还将不断扩大，为人类的生产和生活带来更多的便利和效益。

１前言阴极保护技术包括牺牲阳极和外加电流两种方法，两种方法各有优缺点，对于电厂海水循环水系统，具体选择哪一种方法，往往要根据所需保护电流的大小，可否获得方便的输入电源，是否会引发危险性以及设备结构空间大小等因素决定。

一般对小口径管道，海水流速及介质组成变化较大，需提供较大保护电流情况，较适宜采用外加电流阴极保护。

近年来，电厂机务部分海水循环水系统越来越多地采用外加电流阴极保护。

机务部分循环水系统通常由管道（直管、弯头及大小头等）、设备（如凝汽器、换热器、滤网、蝶阀等）组成，具有复杂的结构、多种材质连接，这些都使管道及设备系统阴极保护变得复杂，要对系统进行全面地保护，必须进行科学合理的设计和良好的防腐施工。

２海水管道系统外加电流阴极保护应用滨海某电厂，３００ＭＷ发电机组，循环水为天然海水，其主厂房内循环及开式循环水钢质管道系统全部采用外加电流阴极保护，保护系统由辅助阳极、参比电极、恒电位仪、阳极屏及连接电缆等附件组成。

该阴极保护系统选用了铂铌和混合金属氧化物（ＭＭＯ）两类辅助阳极，以Ａｇ／ＡｇＣｌ和高纯锌复合参比电极作为系统控制和检测电极。

２．１主厂房内循环及开式循环水管道系统组成主厂房内循环水系统包括φ１８２０×１６钢管３２ｍ，材质为Ｑ２３５Ａ；４个９０°φ１８２０弯头；ＤＮ１８００蝶阀及伸缩器４个；ＤＮ１８００二次滤网２个，材质为３１６Ｌ；ＤＮ１８００收球网２个，壳体为碳钢衬胶，其它材质主要是３１７ＬＮ不锈钢；ＤＮ１８００波纹补偿器４个，主要材质为不锈钢；凝汽器水室衬胶，冷凝管为钛管，管板为钛钢复合板。

开式水系统包括φ８２０×７钢管６６米，材质为Ｑ２３５Ａ；电动滤水器２台，整体材质为３１６Ｌ不锈钢；φ６３０×７钢管７米，材质为Ｑ２３５Ａ；φ５２９×７钢管６米，材质为１０ＣｒＭｏＡｌ；闭式循环热交换器２个，材质为钛。

φ３７７×６钢管７５米，材质为１０ＣｒＭｏＡｌ；电动蝶阀９个；９０°ＤＮ８００热压弯头６个，ＤＮ６００热压弯头４个，ＤＮ５００热压弯头２个；ＤＮ８００×５００大小头２个，ＤＮ６００×５００大小头８个，φＤＮ５００×３５０大小头４个；φ３２５×６钢管４５米；φ２１９×６钢管４８米。

钛阳极详解什么是钛阳极？钛阳极全称叫钛基金属氧化物涂层钛阳极（MMO）。

也叫KSA阳极。

（尺寸形状稳定型阳极）。

它以钛为基板，在钛基板上刷涂贵金属涂层，使其具有良好的电催化活性及导电性。

钛阳极分类：按照在电化学反应中阳极析出气体来区分，析出氯气的称析氯阳极，如钌系涂层钛电极：析出氧化的称为析氧阳极，如铱系涂层钛电极和白金钛网/板。

析氯阳极（钌系涂层钛极）：电解液中氯离子含量高：一般在盐酸环境及电解海水，电解食盐水环境。

对应我公司产品为钌铱钛阳极，钌铱锡钛阳极。

析氧阳极（铱系涂层钛电极）：电解液一般为硫酸环境。

对应我公司产品为铱钽阳极，铱钽锡阳极，高铱阳极。

镀铂阳极（白金钛网/白金钛板）：钛为基材。

表面镀上贵金属铂，镀层厚度一般为1-5um（微米）。

白金钛网网孔规格一般为12.7*4.5mm或6*3.5mm.阳极的选择:如果客户不清楚应该用什么阳极,我们就需要客户提供阳极工作的环境及介质:1. 每平方米的电流密度.(单个阳极所承载的电流强度除以电极表面积)2. 温度.3. PH值.4. 溶液的成分构成及比例.5. 生产的产品或用途等.钛阳极上金属氧化物涂层的作用是什么?通过覆盖不同的涂层,增强导电性能及电催化活性,促进电解反应过程及延长阳极在不同使用环境下的使用寿命,达到预期的使用效果.钛阳极上金属氧化物涂层的厚度问题:起电化催化反应的主要是涂层中的贵金属,只有贵金属含量达到使用要求才能保证阳极产品的正常工作.厚度只是一个表象,主要由刷涂的遍数和溶剂的浓度决定,和贵金属含量含量的多少没有直接联系,过厚的涂层反倒更容易脱落.什么叫阳极钝化什么是金属的钝化现象?把铁丝浸在稀硝酸中时,铁丝很快就会溶解,但吧铁丝放在浓硝酸中时铁丝的溶解现象几乎完全停止了.这时如果把铁丝重放回稀硝酸中,铁丝已不再溶解,用肉眼甚至用显微镜观察也看不出铁丝表面有什么变化,人们认为铁丝这时处于钝化状态.阳极在电角运转过程中,工作寿命有一定的期限.当电压升的很高,实际上没有电流通过时,阳极便失去作用,这种现象称为阳极钝化.阳极使用寿命的影响因素主要有哪些:1. 电流密度:电流密度和阳极寿命成反比.电流越大,阳极使用寿命越短.我公司阳极设计电流密度为2000A/M2内.建议电流密度不要超过2000A/M2.另外尽量避免电流忽大忽小.2. 钛基材:阳极的基材一般选用纯钛,且要求在TA1的材质以上,若使用的基材纯度不够,耐腐蚀性能就会大打折扣,对阳极的使用寿命有很大影响.3. 电解液:电解液中禁止含有氟离子,氰基离子和硫离子,如有对阳极的寿命影响也比较大.电解液中氯离子含量应控制在200PPM以内.4. 倒极:倒极是阳极修复时时常采用的一种方式,可以使已经钝化的旧涂层从基体表面脱落.所以在使用中禁止到极.5. 频繁断电:在没有电流通过的情况下,涂层在溶液中长时间浸泡会受到很大损害.所以在阳极不工作的时候最好通以很小的电流,维持回路的产生,.长时间不用的时候,将阳极从液体中取出,用清水冲洗干净,晾干存放.6. 人为损伤:阳极表面不能有硬伤,如果部分涂层受损,即使是很小的一道划伤,也会使阳极迅速被腐蚀\钝化,最后导致失效.所以在安装及使用阳极中要轻拿轻放,避免磕碰.7. 短路.禁止在通电情况下的阴阳极接触.短路造成的瞬间电流非常大,可烧毁极板.8. 温度:温度和阳极寿命也成反比关系,我公司设计阳极设计温度为40-60度,.建议温度不要超过6 0度.钛阳极的优点(和铅阳极,铅锡阳极对比):1. 尺寸稳定(基体不溶解),极间距不变化,可保证槽电压稳定.2. 工作电压低,电能消耗少,比铅阳极节电20%.3. 阴极产物纯度高.4. 不会产生阳极泥,不污染槽体.5. 重量轻,可降低劳动强度.6. 基体可反复使用.钛阳极在电镀行业的应用电镀的定义:就是利用电解原理在某些金属表面上镀一薄层其它金属或合金的过程,一般情况下,镀层金属做阳极,被氧化成阳离子进入电镀液:待镀的金属制品做阴极,镀层金属的阳离子在金属表面还原形镀层.一般需要含镀层阳离子的溶液做电镀液,以保持镀层金属阳离子的浓度不变.电镀的目的:是在基材上镀上金属镀层,改变基材表面性质或尺寸,电镀能增金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。

钛阳极就是钛基金属氧化物涂层中的阳极。

根据其表面催化涂层不同分别具有析氧功能、析氯功能。

一般电极材料要具有良好的导电性，极距变化小，耐腐蚀性强，机械强度和加工性能好，寿命长，费用低，对电极反应具有良好的电催化性能，目前钛是最能满足以上综合要求的金属，一般采用工业纯钛TA1\TA2。

中文名钛阳极外文名titanium anode目录1. 1介绍2. 2优点3. 3分类1. ▪溶性阳极和不溶性阳极2. ▪氯碱工业用钛阳极3. ▪电镀用钛阳极1. ▪铅及铅合金阳极2. ▪涂层钛阳极介绍编辑钛阳极上的金属氧化物涂层的作用是：电阻率低，具有良好的导电性(钛本身导电性能不好)，贵金属涂层的化学组成稳定，晶体结构稳定，电极尺寸稳定，耐蚀性好，寿命长，具有良好的电催化性能，有利于降低析氧、析氯反应的过电位，节约电能。

优点编辑1、钛阳极工作寿命长，隔膜法生产氯碱工业中，金属阳极耐氯和碱的腐蚀，阳极寿命己达6年以上，而石墨阳极仅为8个月。

2、可克服石墨阳极和铅阳极溶解问题，避免对电解液和阴极产物的污染，因而可提高金属产品纯度。

3、可提高电流密度。

隔膜法生产氯碱中，石墨阳极的工作电流密度为8A/dm2，钛阳极可成倍地增加，达17A/dm2，这样在电解厂房、电解槽相同的条件下，产量可增加1倍，提高了单槽生产能力，有效地提高了劳动生产效率。

在高工作电流密度下进行电解时，使用钛阳极比较适宜。

4、由于采用了金属阳极，氯酸盐电解槽的高温、高电流密度操作成为可能。

金属阳极的采用使电解槽构造得以改善，降低了电能消耗，加快了次氯酸盐生气氯酸盐的化学反应，从而提高了生产性能。

5、采用了DSA，水银法及隔膜法食盐电解槽的设计概念和操作条件得以改进，能耗得以降低。

DSA低的过电位特性，电极间表面及电极的气泡容易排除，是金属阳极电解槽槽电压降低的重要原因。

由于钛阳极具有很多优点，它的开发使氯碱工业取得很大经济效益，因此很快便在世界各地推广使用。

阴极保护材料—MMO带状阳极MMO带状阳极即贵金属氧化物带状阳极，它的主要性能如下，具有很高的化学稳定性，即使在低PH值和含有氯离子环境中也有良好的化学稳定性；尺寸稳定；低而均匀的涂层损耗率: 1-6 mg/A. a；可在高电流密度下工作；具有优异的导电性能。

MMO带状阳极主要应用在海水，阳极产物主要为Cl2；土壤、淡水、微咸水、海水，阳极产物主要为Ｏ2或Cl2或二者皆有。

产品特点:贵金属氧化物阳极是在钛基材（ASTMB 265一级钛）上覆盖一层具有电催化活性的金属氧化物（钌铱钛等金属的氧化物）而构成，氧化物涂层极化小并且消耗率极低，通过调整氧化物层的成分，可以使其适于不同的环境，如海水、淡水、土壤介质中，由于贵金属氧化物阳极具有其它阳极所不具备的优点，它已成为目前最为理想和最有前途的辅助阳极材料。

带状贵金属氧化物阳极和钛导电片交叉焊接组成阳极网，作为网状阳极阴极保护系统中的辅助阳极在国内外广泛应用新建储罐底板的阴极保护。

我公司生产的MMO 钛阳极涂层在阴极保护的各种环境中损耗率都很低，约为２mg/A.a，寿命可达到30年以上。

具有很高的化学稳定性，即使在低PH值和含有氯离子环境中也有良好的化学稳定性；尺寸稳定；低而均匀的涂层损耗率: 1-6 mg/A. a；可在高电流密度下工作；具有优异的导电性能等特点。

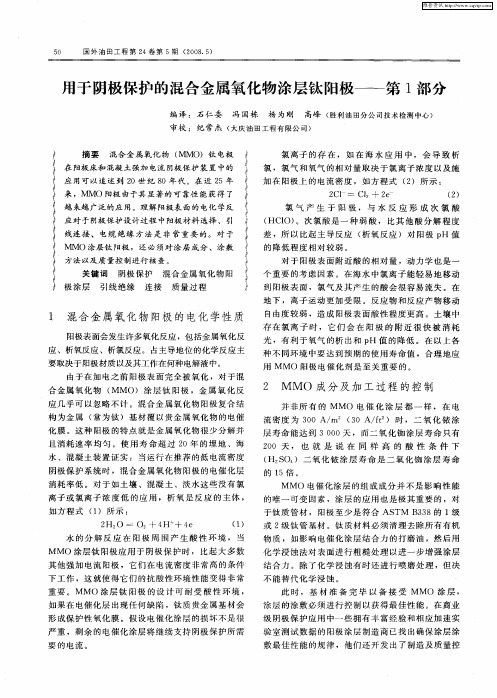

用于强制电流阴极保护系统的混合金属氧化物阳极，通常是在钛基体上热烧结一层柔性较好、耐蚀、高导电率的稳定的贵金属氧化物，如IrO2/Ta2O5，厚度一般在1～1.2μm，形状一般为网状、带状、管状、线状。

适用于土壤、污水、海水、钢筋混凝土。

其特点是电流输出密度高、消耗率极低[3－6mg/(A•a)]。

优势是低消耗、稳定的电阻、最小的电压降。

采用标准：Q/XB1537-2005。

阴极保护材料
阴极保护材料是一种用于防止金属腐蚀的材料，在工业生产和民用设施中广泛应用。

阴极保护材料的主要功能是通过改变金属的电化学特性来保护金属表面不被氧化而腐蚀。

以下是几种常见的阴极保护材料及其特点：
1. 阴极保护涂层：阴极保护涂层是一种常见的防腐材料，它通过在金属表面形成一层保护膜来隔绝金属与环境的直接接触。

阴极保护涂层具有耐腐蚀性能好、附着力强、装饰效果好等特点。

常见的阴极保护涂层有镀锌涂层、涂料涂层等。

2. 阳极保护材料：阳极保护材料是一种通过在金属表面加外电流，使金属成为阳极，从而抑制金属腐蚀的材料。

阳极保护材料具有操作简便、成本低廉的特点，适用于大型设施和金属结构的防腐蚀。

常见的阳极保护材料有铝阳极、镁阳极等。

3. 阴极保护剂：阴极保护剂是一种通过在金属表面形成一个保护层，抑制金属腐蚀的材料。

阴极保护剂具有相容性好、使用方便的特点，适用于小型设施和金属构件的防腐蚀。

常见的阴极保护剂有有机阴极保护剂、无机阴极保护剂等。

4. 阴极保护合金：阴极保护合金是一种通过将金属与其他材料进行合金化，改变金属的电化学特性来保护金属的材料。

阴极保护合金具有抗腐蚀性能好、强度高、耐磨性好等特点，适用于高腐蚀环境下的金属结构。

常见的阴极保护合金有镍基合金、钛基合金等。

综上所述，阴极保护材料是一种用于防止金属腐蚀的材料，包括阴极保护涂层、阳极保护材料、阴极保护剂和阴极保护合金等。

选择适当的阴极保护材料可以有效延长金属的使用寿命，提高工业生产和民用设施的安全性和可靠性。
