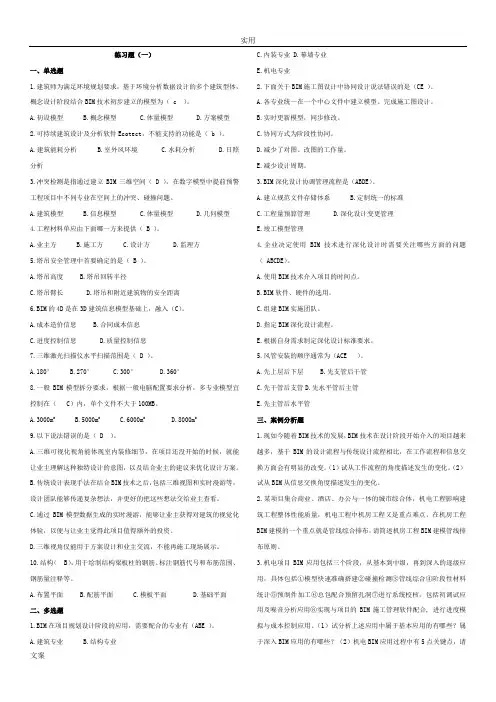

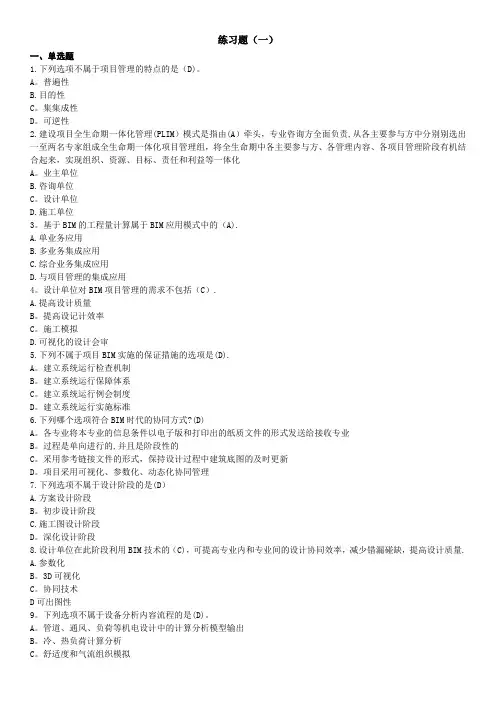

BIM案例分析十套习题20170520练习题（一）一、单选题1.建筑师为满足环境规划要求，基于环境分析数据设计的多个建筑型体，概念设计阶段结合BIM技术初步建立的模型为（ c ）。
A.初设模型B.概念模型C.体量模型D.方案模型2.可持续建筑设计及分析软件Ecotect，不能支持的功能是（ b ）。
A.建筑能耗分析B.室外风环境C.水耗分析D.日照分析3.冲突检测是指通过建立BIM三维空间（ D ），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。
A.建筑模型B.信息模型C.体量模型D.几何模型4.工程材料单应由下面哪一方来提供（ B ）。
A.业主方B.施工方C.设计方D.监理方5.塔吊安全管理中首要确定的是（ B ）。
A.塔吊高度B.塔吊回转半径C.塔吊臂长D.塔吊和附近建筑物的安全距离6.BIM的4D是在3D建筑信息模型基础上，融入（ C）。
A.成本造价信息B.合同成本信息C.进度控制信息D.质量控制信息7.三维激光扫描仪水平扫描范围是（ D ）。
A.180°B.270°C.300°D.360°8.一般BIM模型拆分要求，根据一般电脑配置要求分析，多专业模型宜控制在（ C）内，单个文件不大于100MB。
A.3000m2B.5000m2C.6000m2D.8000m29.以下说法错误的是（ D ）。
A.三维可视化视角能体现室内装修细节，在项目还没开始的时候，就能让业主理解这种独特设计的意图，以及结合业主的建议来优化设计方案。
B.传统设计表现手法在结合BIM技术之后，包括三维视图和实时漫游等，设计团队能够传递复杂想法，并更好的把这些想法交给业主查看。
C.通过BIM模型数据生成的实时漫游，能够让业主获得对建筑的视觉化体验，以便与让业主觉得此项目值得额外的投资。
D.三维视角仅能用于方案设计和业主交流，不能再施工现场展示。
10.结构（ B），用于绘制结构梁板柱的钢筋、标注钢筋代号和布筋范围、钢筋量注释等。
A.布置平面B.配筋平面C.模板平面D.基础平面二、多选题1.BIM在项目规划设计阶段的应用，需要配合的专业有（ABE ）。
A.建筑专业B.结构专业C.内装专业D.幕墙专业E.机电专业2.下面关于BIM施工图设计中协同设计说法错误的是（CE ）。
A.各专业统一在一个中心文件中建立模型、完成施工图设计。
B.实时更新模型，同步修改。
C.协同方式为阶段性协同。
D.减少了对图、改图的工作量。
E.减少设计周期。
3.BIM深化设计协调管理流程是（ABDE）。
A.建立规范文件存储体系B.定制统一的标准C.工程量预算管理D.深化设计变更管理E.竣工模型管理4.企业决定使用BIM技术进行深化设计时需要关注哪些方面的问题（ ABCDE）。
A.使用BIM技术介入项目的时间点。
B.BIM软件、硬件的选用。
C.组建BIM实施团队。
D.指定BIM深化设计流程。
E.根据自身需求制定深化设计标准要求。
5.风管安装的顺序通常为（ACE ）。
A.先上层后下层B.先支管后干管C.先干管后支管D.先水平管后主管E.先主管后水平管三、案例分析题1.现如今随着BIM技术的发展，BIM技术在设计阶段开始介入的项目越来越多，基于BIM的设计流程与传统设计流程相比，在工作流程和信息交换方面会有明显的改变。
（1）试从工作流程的角度描述发生的变化。
（2）试从BIM从信息交换角度描述发生的变化。
2.某项目集合商业、酒店、办公与一体的城市综合体，机电工程影响建筑工程整体性能质量，机电工程中机房工程又是重点难点，在机房工程BIM建模的一个重点就是管线综合排布，请简述机房工程BIM建模管线排布原则。
3.机电项目BIM应用包括三个阶段，从基本到中级，再到深入的逐级应用，具体包括①模型快速准确搭建②碰撞检测③管线综合④阶段性材料统计⑤预制件加工⑥总包配合预留孔洞⑦进行系统校核，包括初调试应用及噪音分析应用⑧实现与项目的BIM施工管理软件配合, 进行进度模拟与成本控制应用。
（1）试分析上述应用中属于基本应用的有哪些？属于深入BIM应用的有哪些？（2）机电BIM应用过程中有5点关键点，请简要阐述。
（3）机电专业的常用BIM软件有哪些？至少说出3种。
企业选择BIM软件考虑的主要因素有哪些？答案解析三、案例分析题1.（1）①在传统的方案设计阶段，结构专业仅对建筑专业提出的资料进行确认并反馈意见，并提出本专业的设计说明要求，不参与实际的设计制图工作。
而基于BIM，结构专业在方案阶段可以实质性的提前介入，开展设计工作，建立自己专业的BIM模型，并参与到后续审批交付过程。
②基于BIM的结构初步设计流程，施工图阶段的大量工作前移到了初步设计阶段。
传统流程中的设计准备环节可以提前实现，在方案设计阶段后期及初步设计阶段初期，各专业就开始依据方案模型开展工作。
③综合协调工作将贯穿于整个设计流程中，可以随时进行协调，在设计过程中可以避免或解决大量的设计冲突问题。
④基于BIM的结构施工图设计流程与传统结构施工图设计模式相比，结构设计结果可以反馈到BIM模型，进行必要调整，形成完整的结构施工图设计BIM模型。
⑤基于BIM模型生成二维视图的过程替代了传统的二维制图，使得设计人员只需重点专注BIM模型的建立，而无须为绘制二维图纸耗费过多的时间和精力。
（2）①结构方案设计可以集成建筑模型，完成主要结构构件布置；②也可以在结构专业软件中完成方案设计，然后输出结构BIM模型。
2.机房内管道布置采取以空调水管道优先排布，通风管道、电气桥架及喷淋管道配合调整的原则。
在建模过程中，首先要将空调水系统、给排水系统、通风系统和电气系统中不同种类的管道进行建族，并且将其添加到各视图中的过滤器中，以便在绘图过程中控制各类管道的可视性，避免出现管线、设备相互遮挡影响绘图的情况发生，提高绘图效率。
在绘制和调整各类管道式，暂时不要进行设备进出口处的接管连接。
在所有管道完成碰撞检查并调整完毕后再完成该项工作。
这样可以避免重复调整设备或管道模型的情况发生，提高绘图效率和绘图的精度。
3.（1）属于基本应用的有：①模型快速准确搭建②碰撞检测③管线综合属于深入应用的有：⑤预制件加工⑦进行系统校核，包括初调试应用及噪音分析应用⑧实现与项目的BIM施工管理软件配合, 进行进度模拟与成本控制应用。
（2）①BIM介入的时间点：基于BIM的深化设计，和传统深化设计一样，需要在项目开始初期就进行三维模型的搭建，在大规模机电安装开始的时候完成模型的深化设计调整，在施工过程中直接指导施工。
②BIM软件平台的选择：进行BIM深化设计，首先要选用BIM软件。
怎样选择一款适合企业自身的软件是企业使用BIM技术成功与否的关键所在。
③组建BIM团队：进行BIM深化设计还需要组建专业的BM实施团队，初期可从企业内部挑选一部分具有一定施工经验的专业人员，进过专业的培训后，即可进行BIM深化设计的实施。
④确定BIM实施标准：在利用软件搭建BIM模型的时候，企业内部需要根据企业自身的需求及特点制定初步的BIM深化设计标准要求，以此来指导项目实施人员进行深化设计，标准里面需要包含的内容有建模的流程、人员间的配合方式、模型的交付等。
另外，在经过初期试点项目的BIM经验积累，可以作为未来企业BIM实施的依据和参考。
另外如果能够选择一款可以进行项目模板积累的软件，将对于企业BIM的实施之路添加助力。
⑤BIM模型的轻量化应用：选用BIM软件搭建BIM模型的时候，除了要注重软件操作的便捷性外，还需要考虑模型搭建完毕后的应用。
对于大中型项目来说，BIM模型体量往往也比较大，对BIM硬件配置要求也相对较高，所以，怎么能够使模型轻量化应用也是需要优先考虑的，在硬件设施相对薄弱的情况下，可以从软件入手，挑选一款轻量化应用的BIM 软件，包含模型的轻量化和设备构件的轻量化。
（3）目前可供参考的有Revit、MagiCAD、Rebro、Tfas等软件。
企业选择BIM软件时可以参考以下几点：①能够支持多种格式的输出输入，可以多专业配合的软件。
②软件功能是否能够满足企业所需要求③软件操作是否简单，修改是否方便快捷。
因为机电管线深化设计过程中需要对管线和设备进行调整修改，所以一款操作简单修改便捷的软件在深化设计过程中尤为重要。
④软件是否能够提供机电专业中设计到的设备构件，是否有足够的产品族库支撑。
⑤软件的学习难以程度。
一款好的软件，除了可以提供强大的功能以外还需要能够让初学者在短期内快速学会并掌握。
练习题（二）一、单选题1.下面那一项不属于方案阶段BIM应用（ B ）。
A.分配平面空间B.日照分析C.能耗分析D.方案比选2．绿色建筑分析软件传递数据的格式是（ C ）。
A.RVTB.DWGC.gbXMLD.NWD3.在BIM团队中下面哪一项职责是BIM专业负责人的职责（ B ）。
A.参与BIM决策B.负责专业内部任务分工C.制定BIM工作计划D.提供技术指导4.下面哪一项属于BIM技术在施工中的深入应用（ C ）。
A.管线综合B.碰撞检测C.进度、成本控制D.工程量统计5.BIM应用中下面哪一项属于BIM技术方面的应用（ D）。
A.工程量计算B.预算管理C.成本管理D.进度管理6.BIM的用途决定了BIM模型的精度，同时仅靠一个BIM工具并不能完成所有的工作，目前业内主要采用（ A ）BIM模型的方法。
A.统一式B.协调式C.时效式D.分布式7.下面哪一项不是BIM在运维阶段的应用内容（C ）。
A.机械通风B.垂直交通C.结构维护D.温度监测8.混凝土运送料单上打印载有混凝土运送信息的二维码，下面哪一项不是二维码里包含的信息（ D ）。
A.强度等级B.坍落度C.生产单位D.生产时间9.下面哪一项不是结合BIM技术的分包协同是同分包商协同考虑的问题（ D ）。
A.预算B.材料供应C.施工能力D.设计方案10.结构（ A ），用于标注结构构件定位、构件尺寸和编号、索引和注释等内容。
A.布置平面B.配筋平面C.模板平面D.基础平面二、多选题1.下面那些属于结构施工图设计模型的内容（ BCE ）。
A.楼板B.坡道C.楼梯D. 结构洞E.集水坑2.桥梁模型中桥面系包括（ BCD）。
A.拉索B.人行道C.栏杆D.照明设施E.鞍座3.BIM技术在招投标中的应用优势有（ABCE ）。
A.提高了招投标的效率。
B.提高了招投标的质量。
C.提升了施工方竞标能力。
D.节省了招投标阶段的成本。
E.提升了行业招投标管理水平。
4.概念设计阶段BIM应用有（ BCE ）。
A.场地声环境模拟B.场地风环境模拟C.场地日照分析D.地震模拟分析E.局部日照分析5.BIM模型不仅仅包括三维模型，还包含（ABCD）的业务数据，通过BIM 模型为技术方面和经济方面及时、准确地提供关键数据。
