动环监控系统中AI、DO、DI、485、232指的是什么？动环监控系统中AI、DO、DI、485、232指的是什么？其实就是硬件接口、协议，因为动力环境监控项目中会用到监控主机、采集模块等硬件产品，硬件遵循这些接口、协议规范对于第三方兼容以及数据交互有好处。

一、动环监控系统中AI、DO、DI、485、232的介绍1、AI接口：模拟信号输入，模拟信号指连续变化的物理量信息，信息量较大，一般用于监测电压、电流的信号。

2、DI接口：数字信号输入，数字信号一般有2个，1以及0，可理解为闭合、断开。

3、DO接口：数字信号输出，可作为开关使用，照明控制、风机制等，实现远程启停。

4、RS232：近距离数据传输通信协议，一般为15米，一般采用DB9接头，来做232的信号接口。

5、RS485：一种远程通信协议，数据速率高达10Mbps，数据最远可传输1219米。

二、动环监控系统有什么特点？1、监测内容多，市电、配电、ups、温湿度、门禁、漏水、风机、空调、照明、蓄电池等等都包含其中。

2、强大、自动的报警功能，语音、电话、邮件、短信等方式，防漏报误报机制，确保警报信息准确无误。

3、中文图形化界面，直观展示、操作简单、使用容易，没接触过的人也能迅速上手。

4、各个功能独立运行，杜绝单点故障的发生，避免某一监控功能发生故障而影响其他功能。

5、系统可灵活更变功能，应用领域广，通信基站、网络机房、数据中心、高低压配电室、变电站等，都可以灵活定制解决方案。

动环监控系统中AI、DO、DI、485、232是市面上常见的数据规约、通信接口，用于动力环境监控设备实现数据通信传输，为分析故障、通报异常提供支持，是动环系统中不可缺少的一部分。

动环设备操作流程
动环设备（动力环境监控系统设备）操作流程大致如下：
1. 设备安装：按照说明书和设计图纸安装动环设备，包括温湿度传感器、烟雾探测器、配电监控模块、安防监控等组件。

2. 系统配置：通过管理软件对动环设备进行网络配置、参数设置，关联各监控点与对应设备。

3. 数据监测：启动监控系统，实时收集和显示动力设备（如UPS、发电机、空调等）的运行状态及环境参数（如温度、湿度、烟雾浓度等）。

4. 告警设置：预设正常运行阈值，当监测数据超出阈值时，系统自动触发告警通知，如短信、邮件或声光报警。

5. 告警响应与处理：收到告警后，运维人员根据告警信息采取相应措施，及时处理故障或调整设备运行状态。

6. 数据报表与分析：定期查看和导出动环设备的运行数据报表，进行趋势分析和故障预测，以优化运维管理。

7. 设备维护：根据设备运行时间和告警记录，进行定期的设备维护与巡检，确保动环设备始终保持良好运行状态。

机房动环监测一般需要安装哪些设备？
机房作为信息存储、传输的重要场所，在数据化时代下的作用日益凸显，其规模也逐渐扩大，加上计算机设备越来越先进，小小的疏漏都有可能给设备造成严重的损坏。

为了提高效率，不少人选择安装动环监控系统来替代原来的人工巡检。

那么你知道机房动环监测一般需要安装哪些设备吗？
机房动环监测一般需要安装哪些设备？一套完整的机房动环监控系统包括了现场采集层、数据传输层以及远程应用层，现场采集层是通过各种传感器以及监控主机等设备，对机房内的各个子系统进行智能化的数据采集、状态分析，由于涉及的内容比较多，因此需要配备的装置也比较多，主要分为以下几种：
1、动环主机：动环主机是这套动环系统的核心所在，向下连接各种前端传感器、监测设备，向上可将采集到的数据上传至在线管理平台
2、报警装置：故障报警是动环系统中必不可少的一部分，也会实现无人值守的重要步骤，声光报警器提供本地报警，电话短信报警器可以进行远距离的报警通知
3、动力系统传感器：三相电量仪、单相电量仪、配电开关检测仪、蓄电池监测模块等，可以监测市电、配电开关、ups设备、蓄电池的状态，保障机房能够有稳定可靠的电力支持
4、环境系统传感器：包括温湿度传感器、漏水监测器、空调控制器等，可以监测机房内的温度值、湿度值、漏水情况，在温湿度失常时，可以控制空调的启停状态，消除热岛效应
5、安防系统传感器：烟雾探测器、明火探测器、红外装置、门禁设备等，
这些设备可以实时监测室内是否发生了火灾，也可以对人员的进出进行记录，及时发现外来人员闯入的情况
以上就是机房动环监测需要用到的设备，如果您有这方面的需求，您可以联系我们，我们会为您提供优质的产品，提供超高性价比的解决方案，帮助您进行全方位、全天候的监测管理，精准定位故障，实现远程管理，保障机房安全。

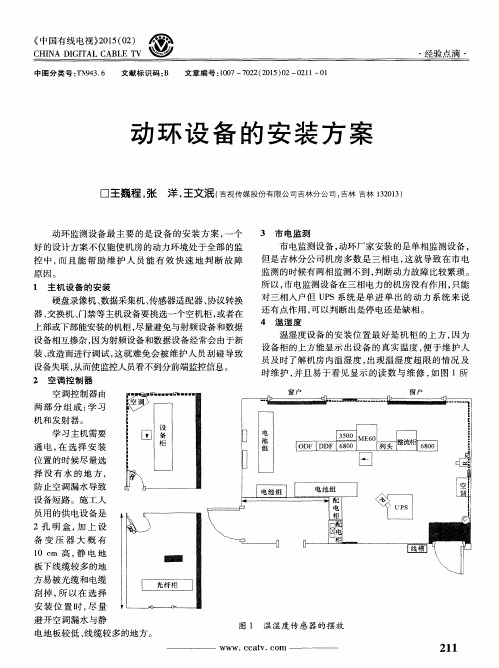

动环安装方案1. 简介动环（Data Center Infrastructure Management，简称DCIM）是指对数据中心的空间、能耗、机柜、机房设备、传输设备和网络设备等进行集中管理和监控的系统。

它能够提供数据中心的实时状态、能耗以及设备运行情况的可视化展示，为数据中心的运维管理人员提供决策支持和问题排查的依据。

本文将介绍动环的安装方案。

2. 安装硬件设备动环安装需要准备以下硬件设备：•动环监控主机：负责采集和处理各种设备的信息，并提供可视化展示界面。

•温湿度传感器：用于监测机房的温湿度状况，保证机房内部环境的稳定性。

•烟雾传感器：用于检测机房内是否有烟雾，一旦检测到烟雾，及时报警，确保机房安全。

•电量表：用于监测机房的电力消耗情况，为优化能源利用提供数据支持。

•UPS电源设备：用于提供电力备份保证，防止突发停电导致数据中心中断。

•网络摄像头：用于对机房内部进行监控，保证机房安全。

•机柜控制器：用于对机柜的开关、温湿度等设备进行控制和监控。

•网络交换机：用于连接各个硬件设备，实现数据的传输和通信。

3. 接线与配置在安装动环设备时，需要进行正确的接线与配置。

一般的接线与配置步骤如下：1.将动环监控主机与网络交换机进行连接，确保主机能正常访问网络。

2.将温湿度传感器与动环监控主机连接，确保监控主机能够读取到温湿度传感器的数据。

3.将烟雾传感器与动环监控主机连接，确保监控主机能够及时接收到烟雾传感器的报警信息。

4.将电量表与动环监控主机连接，确保监控主机能够获取电量表的数据。

5.将UPS电源设备与动环监控主机连接，确保UPS设备能够正常工作，并能通过监控主机进行监控和管理。

6.将网络摄像头与动环监控主机连接，确保监控主机能够获取摄像头的视频数据。

7.将机柜控制器与动环监控主机连接，确保监控主机能够对机柜进行控制和监控。

以上是一般的接线与配置步骤，具体的安装步骤需根据硬件设备的品牌和型号进行操作。

动环设备操作流程Operating Procedure for Dynamic Environmental EquipmentDynamic environmental equipment, as a crucial component in maintaining the stability and efficiency of various industrial processes, requires a standardized and meticulous operating procedure to ensure its smooth and safe operation. This guide outlines the step-by-step process for operating such equipment.环保设备的操作，作为维护各类工业流程稳定性和效率的关键因素，需要一套规范且细致的操作流程来确保其平稳、安全运行。

本指南将详细阐述此类设备的操作步骤。

Step 1: Pre-operation InspectionBefore commencing the operation, it is essential to conduct a thorough inspection of the equipment. This includes checking the integrity of all connections, ensuring that all valves are in the correct position, and verifying the operating condition of sensors and meters. Additionally, it is important to confirm that the power supply is stable and that there are no visible signs of damage or leakage.第一步：操作前检查在操作前，必须对设备进行全面的检查。

联通基站动环设备接线及低端调测一、设备整体图：从左至右说红框中接线定义：1、IP/MIP对接接华为IPRAN设备网口（说明IPRAN 设备接口网口最后一口）2、COM1对接开关电源柜智能串口DB九针母，COM1端针脚定义:1脚RXD;2脚TXD；3脚GND;DB九针母头针脚定义：2脚RXD;3脚TXD;5脚GND,3、MAG接口是门磁接口，门磁两根线+12V 信号。

4、DTEMP接口是温湿度接口，温湿度接线是从左至右是vcc5V;温湿度信号线；GND;5、SMK接口是烟感探测器接口，6、AI6接口是水浸探测器接口，7、AI5接口是红外探测器接口，8、-48v（+）-48v（-）是供电端口，二、设备里面跳线帽，怎么跳线：X31;X32;X33如果开关电源设备上接口是RS232接口就要把上述三个跳线帽跳成1脚2脚短接。

（注1脚2脚把跳线帽拔下来向下跳）X31;X32;X33如果开关电源设备上接口是RS422/485接口就要把上述三个跳线帽跳成2脚3脚短接。

（注2脚3脚按设备出厂设置不要动就行）三、低端设备调测：首先把自己电脑本地网络连接IP地址设成10.72.88.89;掩码：255.255.0.0打开动环调试工具EISUCONFIG,如下界面：第一步：先扫描服务器IP;第二步：右边框中显示出扫描到的IP地址双击。

第三步：登录密码框中输入:11111111第四步：点击登录系统登录到系统后点击网络配置选择：服务端静态IP方式IP地址框中填入规划好的IP地址，掩码，默认网关。

在本板通道管理里面第一步选择：本板通道管理第二步选择：通道配置第三步选择：导入参数第四步选择:甘肃联通模板第五步选择：开始导入第六步选择：设置通道参数，在本板通道管理里面第一步选择：实时数据第二步选择：读通道数据第三步选择：看通道数据是否正常，做模拟告警。

都在这个界面可以看到串口设备管理界面如上图：第一步选择：串口设备管理第二步选择：串口号第三步选择：当前功能选择：智能解析第四步选择：打开通信第五步选择：读取参数第六步选择：修改参数第七步选择：修改波特率，串口属性，完成第八步选择：设置参数第九步选择：选择DLL文件第十步选择：弹出对话框，选择对应基站开关电源协议，双击第十一步选择：设置为智能口第十二步选择：智能通道数据第十三步选择：读取数据；看开关电源数据是否正常四、工具配置要求大小十字改锥，大小一字改锥，锤子、电锤（带电钻功能装门磁用到），电烙铁，网线钳，焊锡丝，笔记本电脑一台。

动环监控系统介绍动环监控系统，全称为动力环境监控系统，是一种集监测、控制、预警于一体的智能化系统。

它主要用于数据中心、通信基站、机房等关键场所，确保设备运行稳定，及时发现并处理环境异常，保障业务连续性和安全性。

一、系统组成1. 监测设备：包括温湿度传感器、烟感探测器、红外探测器、水浸传感器等，用于实时监测环境参数和设备状态。

2. 控制设备：包括空调控制器、UPS控制器、配电柜控制器等，用于远程控制相关设备。

3. 传输设备：包括数据采集器、传输模块等，负责将监测数据和控制指令传输至监控中心。

4. 监控中心：负责接收、处理、存储监测数据，并对异常情况进行报警和处理。

二、系统功能1. 实时监测：动环监控系统可实时监测环境参数（如温湿度、烟雾、水浸等）和设备状态（如电源、空调、UPS等），确保环境稳定。

2. 预警报警：当监测到异常情况时，系统会立即发出预警或报警，通知相关人员及时处理。

3. 远程控制：通过监控中心，管理人员可远程控制相关设备，如调整空调温度、开关电源等。

4. 数据分析：系统可对监测数据进行统计分析，为设备维护和管理提供依据。

5. 历史记录：系统自动存储监测数据，便于查询和分析历史数据。

三、应用场景1. 数据中心：确保服务器、存储设备等关键设备运行在适宜的环境中，降低故障率。

2. 通信基站：监测基站内设备状态，保障通信网络稳定运行。

3. 机房：实时掌握机房环境状况，预防设备故障。

4. 医院、实验室等特殊场所：保障重要设备和环境的安全。

动环监控系统的应用，有助于提高运维效率，降低人力成本，确保关键场所的安全稳定运行。

在信息化、智能化日益发展的今天，动环监控系统已成为各类重要场所的必备设施。

四、系统优势1. 高度集成：动环监控系统将多种监测与控制功能集成于一体，简化了现场布线，降低了安装和维护难度。

2. 灵活性强：系统可根据用户需求进行定制，适应不同规模和类型的场所，满足个性化监控需求。

3. 可靠性高：采用稳定的硬件设备和先进的软件算法，确保系统长时间稳定运行，降低故障率。

引言概述动力环境监控系统是建筑物或工业设备中不可或缺的一部分，其主要作用是实时监测和控制设备的运行环境，确保设备安全可靠运行。

本文将详细介绍动力环境监控系统的方案。

正文内容1.硬件设备1.1传感器选择传感器在动力环境监控系统中起着至关重要的作用，用于感知环境参数并将其转换为电信号。

在传感器选择过程中，需要考虑监控的参数类型，如温度、湿度、电压等，并选择适合的传感器来满足监控需求。

1.2数据采集装置数据采集装置是连接传感器和监控系统的中间件，负责将传感器采集到的数据进行处理和存储，并将数据传输给监控系统。

在选择数据采集装置时，需考虑其稳定性、可扩展性和兼容性，以满足监控系统对数据采集和传输的要求。

1.3控制设备控制设备用于对监控环境进行控制，如调节温度、湿度等。

在选择控制设备时，需要考虑其稳定性、精度和可靠性，并确保其能够与监控系统实现良好的配合。

2.软件系统2.1数据存储和处理系统在动力环境监控系统中，需要使用软件系统来对传感器采集到的数据进行存储和处理。

该系统应能够实时接收、存储和处理大量的数据，并提供相应的查询和分析功能，以便用户能够及时监测环境参数的变化。

2.2远程监控系统远程监控系统使用户能够随时随地通过互联网访问和控制监控系统。

该系统应提供安全的远程登录功能，并具备实时监控和远程故障排除的能力，以提高系统的可靠性和可用性。

2.3报警系统当环境参数超出预设范围时，监控系统应能够及时发出报警，并通过各种方式通知相关人员。

报警系统应具备灵敏的检测能力和稳定的通信能力，以确保监控系统的及时响应和故障处理。

3.网络架构3.1网络拓扑设计网络拓扑设计是动力环境监控系统的基础，它决定了监控系统各部件之间的连接方式和传输效率。

在设计网络拓扑时，需考虑监控系统的规模、数据传输量和响应时间等，并选择合适的拓扑结构来满足监控系统的需求。

3.2网络安全性动力环境监控系统中所涉及的数据和信息十分重要，系统的安全性至关重要。

动环FSU及被监控智能设备通信接口协议及版本库管理
办法
（一）定义
1.FSU（Field Smart Unit）:即野外智能单元，是一种异构设备网络节点，是现场电力运行态势监控系统的重要组成部分，可以采集来自被监控智能设备的数据，并将其传输至主站处理及记录。

2.被监控智能设备：即FSU可以采集的设备，包括数字量采集装置、可编程序控制器等智能设备。

3.通信接口协议：指FSU和被监控智能设备之间的通信协议标准，通过此协议标准可以实现FSU和被监控智能设备之间的通信功能。

（二）版本库管理
1.版本库管理责任
（1）研究开发部门
研究开发部门需负责制定通信协议标准，完善和更新所有版本的通信协议标准；
（2）项目管理部门
项目管理部门负责编制、发布通信协议标准，管理和监督通信协议标准的实施；
（3）其他有关部门
系统测试人员负责对新版本的协议标准进行测试，确保其适用性和可靠性；
技术支持人员负责确保现有协议标准的运行可靠性，并对协议标准的使用过程中发现的问题给出解决方案。

2.版本库管理流程
（1）研发部门制定通信协议标准
该步骤主要是研究开发部门对FSU和被监控智能设备的通信协议标准进行编制。
