各种输出形式的旋转编码器与后续设备

旋转编码器种类及信号输出形式
旋转编码器是一种计数器，其功能是使用旋转轴旋转来检测和记录物体的旋转角度或位移距离。

它的编码方式有多种不同的类型，每种类型的输出信号形式也不同。

本文将介绍常见的四种旋转编码器类型，即定子磁极编码器、绝对式编码器、相位型编码器和编码器阵列。

定子磁极编码器是最常见的旋转编码器之一，它是在旋转轴上安装了一组磁极，当旋转轴旋转时，它们会产生电磁强度变化并由传感器检测，从而测量出旋转角度。

它的输出信号一般是四相编码信号，也称为ABZ信号，即A相、B相和Z相的模拟信号，这三个相位的变化是交互的，当旋转轴逆时针旋转时，A相和B相信号会按照特定规律交替变化而不会同时变化，而Z相信号由高电平变成低电平时则表示旋转轴的一个周期循环完成，同时也可以通过A相和B相的变化比例来检测旋转轴的角度变化。

绝对式编码器是一种新型编码器，与定子磁极编码器不同，绝对式编码器使用磁性存储介质来记录旋转角度，它具有比定子磁极编码器更高的精度和更长的工作寿命。

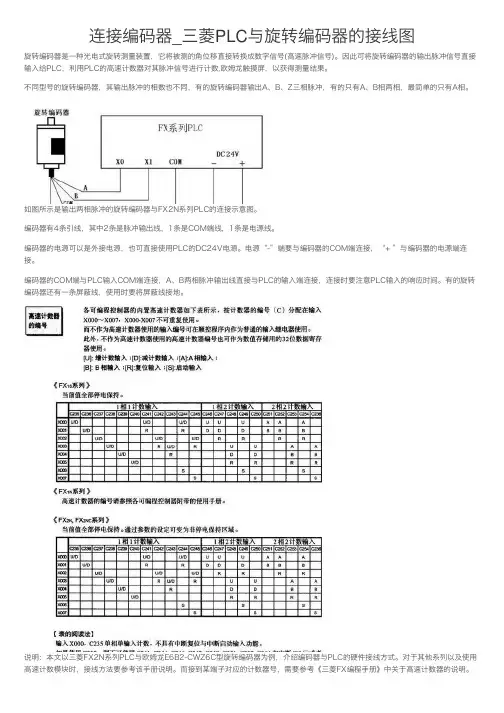

连接编码器_三菱PLC与旋转编码器的接线图
旋转编码器是⼀种光电式旋转测量装置，它将被测的⾓位移直接转换成数字信号(⾼速脉冲信号)。

因此可将旋转编码器的输出脉冲信号直接输⼊给PLC，利⽤PLC的⾼速计数器对其脉冲信号进⾏计数,欧姆龙触摸屏，以获得测量结果。

不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

如图所⽰是输出两相脉冲的旋转编码器与FX2N系列PLC的连接⽰意图。

编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。

编码器的电源可以是外接电源，也可直接使⽤PLC的DC24V电源。

电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。

编码器的COM端与PLC输⼊COM端连接，A、B两相脉冲输出线直接与PLC的输⼊端连接，连接时要注意PLC输⼊的响应时间。

有的旋转编码器还有⼀条屏蔽线，使⽤时要将屏蔽线接地。

说明：本⽂以三菱FX2N系列PLC与欧姆龙E6B2-CWZ6C型旋转编码器为例，介绍编码器与PLC的硬件接线⽅式。

对于其他系列以及使⽤⾼速计数模块时，接线⽅法要参考该⼿册说明。

⽽接到某端⼦对应的计数器号，需要参考《三菱FX编程⼿册》中关于⾼速计数器的说明。

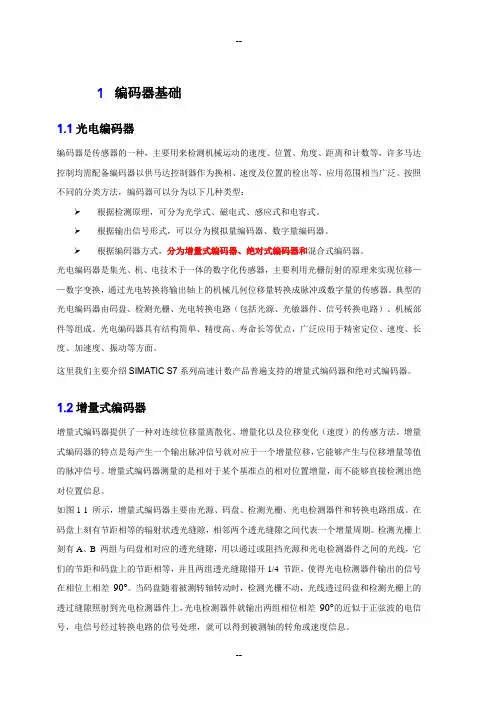

1 编码器基础1.1光电编码器编码器是传感器的一种，主要用来检测机械运动的速度、位置、角度、距离和计数等，许多马达控制均需配备编码器以供马达控制器作为换相、速度及位置的检出等，应用范围相当广泛。

按照不同的分类方法，编码器可以分为以下几种类型：➢根据检测原理，可分为光学式、磁电式、感应式和电容式。

➢根据输出信号形式，可以分为模拟量编码器、数字量编码器。

➢根据编码器方式，分为增量式编码器、绝对式编码器和混合式编码器。

光电编码器是集光、机、电技术于一体的数字化传感器，主要利用光栅衍射的原理来实现位移——数字变换，通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

典型的光电编码器由码盘、检测光栅、光电转换电路（包括光源、光敏器件、信号转换电路）、机械部件等组成。

光电编码器具有结构简单、精度高、寿命长等优点，广泛应用于精密定位、速度、长度、加速度、振动等方面。

这里我们主要介绍SIMATIC S7系列高速计数产品普遍支持的增量式编码器和绝对式编码器。

1.2增量式编码器增量式编码器提供了一种对连续位移量离散化、增量化以及位移变化（速度）的传感方法。

增量式编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，它能够产生与位移增量等值的脉冲信号。

增量式编码器测量的是相对于某个基准点的相对位置增量，而不能够直接检测出绝对位置信息。

如图1-1所示，增量式编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。

在码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期。

检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线，它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4节距，使得光电检测器件输出的信号在相位上相差90°。

当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差90°的近似于正弦波的电信号，电信号经过转换电路的信号处理，就可以得到被测轴的转角或速度信息。

绝对值编码器信号及与后续设备的连接绝对值编码器内部由于是多码道读数，数值是以2的0次方到2的n-1次方的编码，故它的输出不同于增量的脉冲输出，以物理器件分类来看，可分为并行输出、串行同步输出、串行异步总线式输出、转换模拟量输出等。

一．并行输出：多少位（码道）绝对值编码器就有多少根信号电缆，每根电缆代表一位数据，以电缆输出电平的高低代表1或0，物理器件与增量值编码器相似，有集电极开路NPN、PNP、差分驱动、推挽HTL等等，分高电平有效或低电平有效来针对PNP或NPN的物理器件格式。

推挽式输出信号电压较高，电压范围宽，器件不易损坏，与PNP和NPN都兼容，并行输出的应尽量选用这种输出。

并行输出一般以格雷码的数学形式输出，所以在过去就直接被称为格雷码编码器了。

对于位数不高的绝对值编码器，一般就直接以此形式输出数码，可直接进入后续设备如PLC或上位机的I/O接口，有多少位就要连接多少个点，直接读取电平的高低，输出即时，连接简单。

但是并行输出有如下问题：1。

必须是格雷码，因为如是纯二进制码，在数据刷新时可能有多位变化，读数会在短时间里造成错码。

2。

占用多点接口，所有接口和电缆必须确保连接好，因为如有个别连接不良点，该点电位始终是0，造成错码而无法判断。

3。

传输距离不能远，对于不同物理器件传输的距离不同，一般在10米内使用，对于复杂环境，最好有隔离。

4。

对于位数较多，要许多芯电缆，并要确保连接优良，由此带来工程难度及可靠性隐患，同样，对于编码器，要同时有许多节点输出，尤其是高位或多圈编码器，器件集中在编码器内部，增加编码器器件的故障损坏率。

推荐的并行绝对值编码器型号：GAS60 R13 E10 PB －－－－13位单圈并行推挽式输出GAS60 R16 E10 PB －－－－16位单圈并行推挽式输出GMS60 R12 E10 PB －－－－12位单圈并行推挽式输出多圈绝对值编码器不推荐用此输出形式。

二。

同步串行界面（SSI）输出：串行输出就是数据集中在一组电缆上传输，通过约定，在时间上有先后时序的数据输出，这种约定称为通讯规约。

旋转编码器旋转编码器是由光栅盘（又叫分度码盘）和光电检测装置（又叫接收器）组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光栅盘与电机同轴，电机旋转时，光栅盘与电机同速旋转，发光二极管垂直照射光栅盘，把光栅盘图像投射到由光敏元件构成的光电检测装置（接收器）上，光栅盘转动所产生的光变化经转换后以相应的脉冲信号的变化输出。

编码器码盘的材料有玻璃、金属、塑料等。

玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高。

金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性也比玻璃的差一个数量级。

塑料码盘成本低廉，但精度、热稳定性、寿命均要差一些。

编码器以信号原理来分，有增量式编码器（SPC）和绝对式编码器（APC），顾名思义，绝对式编码器可以记录编码器在一个绝对坐标系上的位置，而增量式编码器可以输出编码器从预定义的起始位置发生的增量变化。

增量式编码器需要使用额外的电子设备（通常是PLC、计数器或变频器）以进行脉冲计数，并将脉冲数据转换为速度或运动数据，而绝对式编码器可产生能够识别绝对位置的数字信号。

综上所述，增量式编码器通常更适用于低性能的简单应用，而绝对式编码器则是更为复杂的关键应用的最佳选择--这些应用具有更高的速度和位置控制要求。

输出类型取决于具体应用。

一：增量式旋转编码器工作原理增量式旋转编码器通过两个光敏接收管来转化角度码盘的时序和相位关系，得到角度码盘角度位移量的增加（正方向）或减少（负方向）。

增量式旋转编码器的工作原理如下图所示。

图中A、B两点的间距为S2，分别对应两个光敏接收管，角度码盘的光栅间距分别为S0和S1。

当角度码盘匀速转动时，可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理，当角度码盘变速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。

通过输出波形图可知每个运动周期的时序为：我们把当前的A、B输出值保存起来，与下一个到来的A、B输出值做比较，就可以得出角度码盘转动的方向，如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，再除以所用的时间，就得到此次角度码盘运动的角速度。

旋转编码器工作原理 __编码器旋转编码器工作原理引言概述旋转编码器是一种用于测量旋转运动的装置，它能够将旋转运动转换成电信号输出。

在工业自动化领域，旋转编码器被广泛应用于机器人、数控机床、印刷设备等设备中。

本文将详细介绍旋转编码器的工作原理。

一、编码器的基本原理1.1 光电传感器旋转编码器中常用的光电传感器是一种能够将光信号转换成电信号的传感器。

在旋转编码器中，光电传感器通常由发光二极管和光敏电阻组成。

发光二极管发出光束，光束照射到旋转编码器的标尺上，光敏电阻接收到光束，根据光的强弱产生电信号。

1.2 标尺旋转编码器的标尺是一个具有等距离刻度的圆盘，圆盘上有黑白相间的条纹。

当旋转编码器旋转时，光电传感器会检测到黑白相间的条纹，根据条纹的变化来确定旋转的角度。

1.3 信号处理旋转编码器通过信号处理电路将光电传感器接收到的电信号进行处理，转换成数字信号输出。

信号处理电路通常包括滤波、放大、数字化等步骤，确保输出的信号稳定可靠。

二、编码器的工作原理2.1 绝对编码器绝对编码器能够直接输出旋转角度的绝对值，不需要进行初始化。

绝对编码器通常采用灰码或二进制编码方式，将每个角度对应一个唯一的编码，确保角度的准确性。

2.2 增量编码器增量编码器是通过检测旋转编码器旋转时的位置变化来输出脉冲信号。

增量编码器通常包括A相、B相和Z相信号，分别对应旋转角度的正向、反向和零点位置。

2.3 差分编码器差分编码器是一种能够输出角速度和角加速度信息的编码器。

差分编码器通过比较相邻位置的编码值来计算旋转角速度和角加速度，能够实时监测旋转运动的变化。

三、编码器的应用领域3.1 工业自动化在工业自动化领域，旋转编码器被广泛应用于机器人、数控机床、输送带等设备中。

旋转编码器能够实时监测设备的运动状态，确保设备的精准定位和控制。

3.2 医疗设备在医疗设备中，旋转编码器常用于X光机、CT机等设备中。

旋转编码器能够精确测量设备的旋转角度，确保医疗影像的准确性和清晰度。

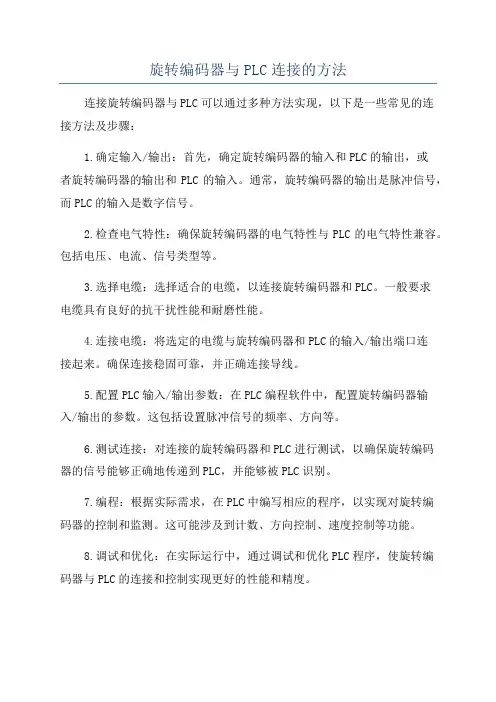

旋转编码器与PLC连接的方法
连接旋转编码器与PLC可以通过多种方法实现，以下是一些常见的连
接方法及步骤：
1.确定输入/输出：首先，确定旋转编码器的输入和PLC的输出，或
者旋转编码器的输出和PLC的输入。

通常，旋转编码器的输出是脉冲信号，而PLC的输入是数字信号。

2.检查电气特性：确保旋转编码器的电气特性与PLC的电气特性兼容。

包括电压、电流、信号类型等。

3.选择电缆：选择适合的电缆，以连接旋转编码器和PLC。

一般要求
电缆具有良好的抗干扰性能和耐磨性能。

4.连接电缆：将选定的电缆与旋转编码器和PLC的输入/输出端口连
接起来。

确保连接稳固可靠，并正确连接导线。

5.配置PLC输入/输出参数：在PLC编程软件中，配置旋转编码器输
入/输出的参数。

这包括设置脉冲信号的频率、方向等。

6.测试连接：对连接的旋转编码器和PLC进行测试，以确保旋转编码
器的信号能够正确地传递到PLC，并能够被PLC识别。

7.编程：根据实际需求，在PLC中编写相应的程序，以实现对旋转编
码器的控制和监测。

这可能涉及到计数、方向控制、速度控制等功能。

8.调试和优化：在实际运行中，通过调试和优化PLC程序，使旋转编
码器与PLC的连接和控制实现更好的性能和精度。

总之，连接旋转编码器与PLC需要考虑电气特性兼容性、选择适合的电缆、正确连接电缆、配置PLC参数、编程和调试等步骤。

这样能够实现对旋转编码器的监测和控制，实现更加精确和可靠的工业自动化控制。

旋转编码器工作原理 __编码器旋转编码器工作原理一、概述旋转编码器是一种用于测量旋转角度和位置的设备。

它通常由光学或磁性传感器和旋转部件组成，可以将旋转角度转换为数字信号输出。

本文将详细介绍旋转编码器的工作原理。

二、工作原理旋转编码器的工作原理基于光学或磁性传感器的原理。

以下分别介绍两种类型的旋转编码器工作原理。

1. 光学旋转编码器光学旋转编码器使用光学传感器来测量旋转角度。

它包括一个光源和一个光电传感器，光源发出光线，经过旋转部件上的光栅或编码盘后，被光电传感器接收。

光栅或编码盘上的光栅模式或编码模式会随着旋转而改变，光电传感器可以通过检测这些模式的变化来测量旋转角度。

光学旋转编码器的工作原理可以分为增量式和绝对式两种。

增量式光学旋转编码器通过检测光栅或编码盘上的光栅模式或编码模式的变化来测量旋转角度。

它通常有两个输出信号：A相和B相。

A相和B相的脉冲信号相位差90度，可以通过检测脉冲信号的相位差和脉冲数量来确定旋转角度和方向。

绝对式光学旋转编码器可以直接测量旋转角度和位置，不需要依赖于脉冲数量和相位差。

它通常有多个输出信号，每个信号代表一个特定的角度或位置。

通过检测这些输出信号的状态，可以准确确定旋转角度和位置。

2. 磁性旋转编码器磁性旋转编码器使用磁性传感器来测量旋转角度。

它包括一个磁性传感器和一个磁性编码盘。

磁性编码盘上有一组磁性标记，磁性传感器可以通过检测这些标记的磁场变化来测量旋转角度。

磁性旋转编码器的工作原理也可以分为增量式和绝对式两种。

增量式磁性旋转编码器通过检测磁性编码盘上的磁场变化来测量旋转角度。

它通常有两个输出信号：A相和B相。

A相和B相的脉冲信号相位差90度，可以通过检测脉冲信号的相位差和脉冲数量来确定旋转角度和方向。

绝对式磁性旋转编码器可以直接测量旋转角度和位置，不需要依赖于脉冲数量和相位差。

它通常有多个输出信号，每个信号代表一个特定的角度或位置。

通过检测这些输出信号的状态，可以准确确定旋转角度和位置。

旋转编码器的输出电路以及常用术语介绍旋转编码器是一种将旋转运动转化成电信号信号输出的器件，广泛应用于计算机数码设备、工业自动化、仪器仪表等领域中。

本文将详细介绍旋转编码器的输出电路并介绍常用的术语。

旋转编码器的输出电路旋转编码器的输出电路主要有两类：A / B 相输出和绝对值输出。

A/B相输出A/B 相输出是一种增量式的输出方式，根据旋转方向输出不同的电信号，它有两个输出线 A、B 和一个控制线 Z。

常见的有三种类型：单路 A/B 相输出、双路A/B 相输出和三路 A/B 相输出。

单路 A/B 相输出单路 A/B 相输出的编码器仅有两个输出线。

当旋转方向发生变化时，A / B 相的输出信号会有一个灵敏度的变化。

其中，A 相的输出线接通时，B 相的输出线会断开；B 相的输出线接通时，A 相的输出线会断开。

通过检测 A / B 相输出的脉冲数以及方向信息可以辨别出旋转方向和旋转速度。

双路 A/B 相输出双路 A/B 相输出的编码器有四个输出线，分别是 A+/A-、B+/B-。

其中，A+/A- 拥有一个信号，B+/B- 也拥有一个信号。

此时，信号的方向和大小反映了旋转运动的特征。

三路 A/B 相输出三路 A/B 相输出通常包括正交的 A、B 相输出线路，以及一个 Z 相线路。

Z 相信号通常是用来标定位置的，在旋转编码器一周中的某个特定位置，它将通过 Z 相输出一个特殊的信号，用于确认准确的绝对位置。

绝对值输出与 A/B 相输出不同，绝对值输出可以自动记录位置，输出的表示位置不受旋转的方向和速度而影响。

旋转编码器的绝对值输出通常有两种方式：单圆盘型和多圆盘型。

单圆盘型该编码器在一个导电的圆盘上布置离散的导电部件。

当圆盘旋转时，每个部件将按一个确定的顺序被激活。

这些部件按顺序组成一个具有独一无二的数字代码，用于表示它们所映射的某个位置。

单圆盘型编码器可以非常准确地确定旋转位置。

多圆盘型多圆盘型编码器利用多个同心圆电路板，每个板上布置一定数量不同的导电部件。

ESP32（IDF）EC旋转编码器使用总结ESP32是一款基于片上系统（SOC）的微控制器，具有丰富的功能和强大的性能，适合各种物联网应用。

本文将介绍如何使用ESP32（IDF）与EC11旋转编码器进行交互，并总结使用过程中的注意事项和优化建议。

首先，我们需要了解EC11旋转编码器的基本原理。

EC11编码器有3个引脚：CLK（旋转时输出方波脉冲）、DT（旋转时输出方波脉冲的反相信号）和SW（按下时输出低电平）。

EC11编码器通常用于测量旋转的方向和速度，并可以检测按键操作。

接下来，我们将使用ESP32（IDF）来编程与EC11旋转编码器进行交互。

首先，我们需要在ESP32上配置GPIO引脚来连接EC11编码器。

例如，我们可以将CLK引脚连接到GPIO4，DT引脚连接到GPIO5，SW引脚连接到GPIO6、然后，在ESP32的编程环境中，我们可以使用GPIOAPI来读取和控制这些引脚的状态。

在编程过程中，我们首先需要初始化GPIO引脚。

我们可以使用gpio_config_t结构来配置引脚的模式和中断。

例如，我们可以将GPIO4和GPIO5配置为输入模式，用于读取CLK和DT信号的状态，并使用RISING_EDGE中断触发器来检测旋转方向。

我们还可以将GPIO6配置为输入模式，并使用FALLING_EDGE中断触发器来检测按键操作。

然后，我们可以使用GPIO API中的gpio_set_intr_type函数来设置引脚的中断类型。

例如，我们可以将GPIO4和GPIO5设置为RISING_EDGE和FALLING_EDGE类型，以分别检测CLK和DT信号的上升和下降边沿。

我们还可以使用gpio_set_intr_type函数将GPIO6设置为FALLING_EDGE类型，以检测按键操作。

接下来，我们需要创建一个中断处理函数来处理旋转编码器的中断事件。

在中断处理函数中，我们可以读取旋转方向和按键操作，并根据需要执行相应的操作。

旋转编码器工作原理 __编码器旋转编码器工作原理旋转编码器是一种用于测量旋转运动的传感器，它将旋转运动转化为数字信号输出。

旋转编码器通常由一个旋转部件和一个固定部件组成。

旋转部件通常是一个旋转轴，固定部件则是一个固定在机器或设备上的传感器。

旋转编码器可以分为两种类型：绝对编码器和增量编码器。

1. 绝对编码器：绝对编码器可以直接读取旋转轴的位置，无需进行旋转运动的累积计数。

它可以提供非常精确的位置信息，并且在断电或重新启动后仍能保持位置数据。

绝对编码器通常使用光电或磁性传感器来检测旋转轴的位置。

它们通常具有多个输出通道，每个通道对应一个位置。

通过读取输出通道的状态，可以确定旋转轴的准确位置。

2. 增量编码器：增量编码器测量旋转轴的相对位置变化。

它们通常具有两个输出通道，一个用于测量旋转方向，另一个用于测量旋转的步数或脉冲数。

增量编码器的工作原理基于光电或磁性传感器检测旋转轴上的刻度盘或编码盘上的孔或凸起。

当旋转轴旋转时，传感器会检测到刻度盘上的孔或凸起的变化，并将其转化为电信号输出。

通过计数脉冲数和检测旋转方向，可以确定旋转轴的相对位置变化。

旋转编码器的工作原理基于光电或磁性传感器的检测和信号处理。

光电传感器通常使用光源和光敏元件（如光电二极管或光敏电阻）来检测刻度盘上的孔或凸起。

当光线照射到光敏元件上时，它会产生电信号。

当光线被刻度盘上的孔或凸起遮挡时，光敏元件的电信号会发生变化。

这种变化被转化为数字信号输出，并用于确定旋转轴的位置。

磁性传感器通常使用磁性刻度盘和霍尔传感器来检测旋转轴的位置。

磁性刻度盘上通常有一些磁性极性，当旋转轴旋转时，磁性极性会改变霍尔传感器的输出。

这种输出被转化为数字信号，并用于确定旋转轴的位置。

旋转编码器通常具有高分辨率和高精度，可以用于各种应用，如机械设备、工业自动化、机器人、电子设备等。

它们可以提供精确的位置反馈，帮助控制系统实现准确的位置控制和运动控制。

总结：旋转编码器是一种用于测量旋转运动的传感器，可以将旋转运动转化为数字信号输出。

编码器的原理及应用1. 引言编码器是一种用于将输入信号转换为相应输出信号的电子设备。

它广泛应用于通信、计算机、音视频等领域。

本文将介绍编码器的原理以及其在实际应用中的各种场景。

2. 编码器的原理编码器通常由输入、编码和输出三部分组成。

输入部分接受来自外部的输入信号，编码部分根据特定的编码规则对输入信号进行处理，输出部分将编码后的信号输出给其他设备或系统。

下面将介绍几种常见的编码器原理。

2.1 旋转编码器旋转编码器是一种常用的编码器，它通过旋转编码盘的方式将旋转角度转换为数字信号输出。

旋转编码器拥有两个输出信号通道：A 相和 B 相。

当旋转编码盘顺时针旋转时，A 相和 B 相的状态会发生连续的变化，从而产生一系列脉冲信号。

通过对脉冲信号的计数和方向判断，可以实现对旋转角度的准确测量。

2.2 压缩编码器压缩编码器是一种常用于按钮、滑块等输入设备的编码器。

它通过检测输入设备的压力变化来编码输入信号。

压缩编码器通常由两个金属片构成，当输入设备被按下或滑动时，两个金属片之间的距离发生变化，从而产生相应的电阻值变化。

编码器通过测量电阻值的变化来输出相应的信号。

2.3 光电编码器光电编码器利用光电传感器和光栅编码盘之间的光遮挡来实现编码。

光电传感器会不断检测光栅编码盘上的条纹遮挡情况，进而产生相应的脉冲信号。

光电编码器的分辨率取决于编码盘上的条纹数量，通常分辨率越高，编码器的精度就越高。

3. 编码器的应用编码器在现代电子设备中有着广泛的应用，下面将介绍几个常见的应用场景。

3.1 通信领域在通信领域中，编码器常用于对音频、视频等信号进行压缩编码。

压缩编码可以将信号的冗余信息去除，从而减小信号的体积并提高传输效率。

常见的压缩编码算法包括MP3、H.264等。

3.2 计算机领域在计算机领域中，编码器用于数据的存储和传输。

例如，硬盘驱动器中使用的磁盘编码器将数字信息转化为磁场的变化，以实现数据在磁盘上的存储。

另外，网络传输中使用的调制解调器（Modem）也是一种编码器，它将数字信号转换为模拟信号，以便通过电话线路进行传输。

旋转编码器的应用范围什么是旋转编码器？旋转编码器是一种用于测量旋转运动的装置。

它的主要原理是通过检测旋转轴在固定轴上的旋转角度，将旋转运动转化为电信号输出。

通过读取这些电信号，我们可以了解旋转轴的转动情况，以及旋转轴的转动方向和速度。

旋转编码器的分类旋转编码器可以分为两种类型：绝对编码器和增量编码器。

绝对编码器可以精确地测量准确位置，并在断电后保留原始数据。

而增量编码器只能精确地检测旋转角度变化，不能精确测量准确位置。

旋转编码器的应用范围1.机床行业在机床行业中，旋转编码器可用于控制和监测加工中心和数控机床的位置、速度和加速度。

通过旋转编码器的准确测量和实时反馈，机床可以更精确地执行加工任务，提高加工精度和效率。

2.机器人行业旋转编码器在机器人控制系统中也有广泛的应用。

它可以用于准确测量机器人运动轨迹和位置，并实时反馈给控制系统，实现精确控制和调整。

3.风能行业在风能行业中，旋转编码器可用于测量风轮的旋转速度和转速。

通过精确测量转速，可以更好地掌握风能发电的状态和效率，提高发电效率。

4.汽车行业汽车行业中，旋转编码器可以用于测量车轮的速度和位置。

通过测量车轮转速和转向角度，可以实现准确的车辆导航、定位和控制。

5.电子游戏行业在电子游戏行业中，旋转编码器可以用于控制游戏中的摇杆和方向盘。

通过测量旋转角度和转向速度，游戏系统可以实现模拟真实的操作体验。

总结正是由于旋转编码器在各个行业中的广泛应用和重要作用，它成为了现代工业和科技领域中不可或缺的设备之一。

不断的创新和发展，将使得旋转编码器在更广泛的应用场景中发挥更大的作用。

hw040旋转编码器用法-回复"旋转编码器用法"旋转编码器是一种常见的输入设备，通常用于测量和控制旋转运动。

它们在各种应用中被广泛使用，例如机械加工、仪器仪表、电子设备等。

在本文中，我们将深入探讨旋转编码器的用法，并逐步解释其工作原理和应用。

第一步：了解旋转编码器的工作原理旋转编码器由一个内部光学或磁性传感器和一个外部编码盘组成。

当旋转编码器旋转时，传感器会检测到编码盘上的标记，然后生成相应的电信号。

这些电信号被传输到计算机或控制系统，以测量旋转角度或控制旋转运动。

第二步：了解旋转编码器的类型旋转编码器通常分为两种类型：绝对编码器和增量编码器。

绝对编码器可以精确测量旋转角度，并提供每个位置的唯一标识，不需要初始化过程即可获取准确的位置信息。

而增量编码器，则通过测量脉冲数来计算旋转角度，需要一个参考点进行初始化。

第三步：掌握绝对编码器的用法绝对编码器通常用于需要精确测量和控制旋转位置的应用。

例如，机床上的数控系统使用绝对编码器来确保准确的刀具定位和运动控制。

此外，绝对编码器还广泛应用于机器人、航空航天、医疗设备等领域。

使用绝对编码器的关键是正确解读编码盘上的标记并将其与位置进行关联。

第四步：学习增量编码器的用法增量编码器通常用于需要测量转速和位置变化的应用。

增量编码器通过测量两个或多个输出信号之间的脉冲数来计算旋转角度和速度。

它们可以提供非常高的分辨率和精确性，并且通常用于自动化设备、数码相机、汽车控制系统等领域。

使用增量编码器的关键是在初始化过程中正确设置参考点以及解读和计数脉冲。

第五步：了解旋转编码器的接口和连接方式旋转编码器通常通过数字或模拟接口与计算机、控制系统或其他设备连接。

数字接口如RS-422和RS-485可提供更高的速度和抗干扰性能，而模拟接口如模拟电压或电流可提供更简单的连接和使用。

选择适当的接口和连接方式是确保旋转编码器正常工作的关键。

第六步：了解旋转编码器的附加功能除了基本的测量和控制功能外，一些旋转编码器还具有附加功能，如防尘、防水、抗震、抗干扰等。

各种输出形式的旋转编码器与后续设备（PLC、计数器等）接线分别怎么接？⑴与PLC连接，以CPM1A为例①NPN集电极开路输出方法1：如下图所示这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC。

但是需要注意的是，外接电源的电压必须在DC30V以下，开关容量每相35mA 以下，超过这个工作电压，则编码器内部可能会发生损坏。

具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端。

方法2：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。

②电压输出接线方式如图所示：具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。

不过需要注意的是，不能以下图方式接线。

③PNP集电极开路输出接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com 端，再从电源负极端拉根线接入PLC的输入com端。

④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。

⑵与计数器连接，以H7CX（OMRON制）为例H7CX输入信号分为无电压输入和电压输入。

①无电压输入：以无电压方式输入时，只接受NPN输出信号。

NPN集电极开路输出的接线方式如下：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。

NPN电压输出的接线方式如下：接线方式与NPN集电极开路输出方式一样。

②电压输入NPN集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。

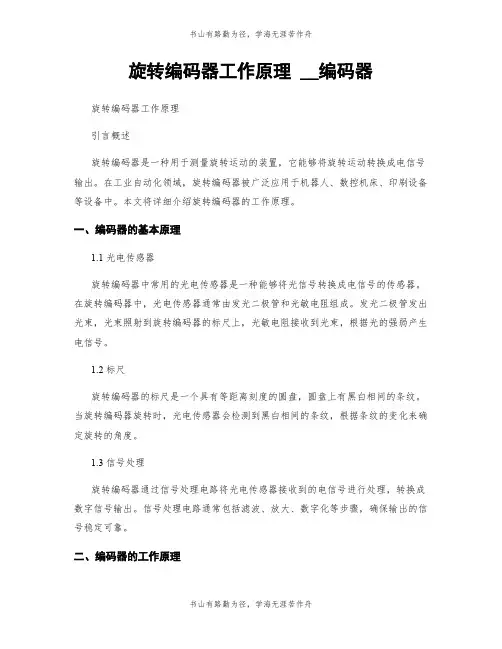

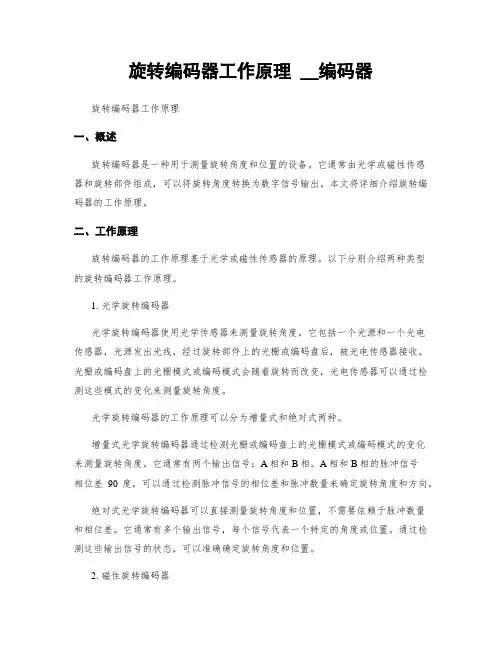

旋转编码器工作原理 __编码器引言概述：编码器是一种常见的电子设备，用于将输入信号转换为特定的输出信号。

旋转编码器是一种常用的编码器类型，它可以通过旋转操作来产生输出信号。

本文将介绍旋转编码器的工作原理。

一、旋转编码器的基本概念1.1 编码器的定义和作用编码器是一种用于将输入信号转换为输出信号的设备。

它可以将机械运动或者其他物理量转换为数字信号，以便计算机或者其他电子设备进行处理。

1.2 旋转编码器的原理旋转编码器是一种通过旋转操作来产生输出信号的编码器。

它通常由旋转轴、编码盘和传感器组成。

旋转轴用于接收旋转输入，编码盘上有一系列的刻线，传感器可以检测到这些刻线的位置变化。

通过检测编码盘上的刻线变化，旋转编码器可以确定旋转轴的位置和方向，并产生相应的输出信号。

1.3 旋转编码器的应用领域旋转编码器广泛应用于各种领域，包括工业自动化、机器人控制、数码相机、音频设备等。

它可以用于测量旋转角度、控制运动位置和速度等。

二、旋转编码器的工作原理2.1 增量式旋转编码器增量式旋转编码器是一种常见的旋转编码器类型。

它通过检测编码盘上刻线的变化来确定旋转轴的位置和方向。

增量式旋转编码器通常有两个输出信号通道，一个是A相信号，另一个是B相信号。

A相信号和B相信号的相位差可以用来确定旋转轴的方向，而刻线的数量可以用来确定旋转轴的位置。

2.2 绝对式旋转编码器绝对式旋转编码器是另一种常见的旋转编码器类型。

它可以直接输出旋转轴的位置信息，而不需要通过计数来确定。

绝对式旋转编码器通常有多个输出信号通道，每一个通道对应一个位。

通过检测这些位的状态，可以确定旋转轴的位置。

2.3 旋转编码器的工作原理示意图为了更好地理解旋转编码器的工作原理，下图展示了一个简单的增量式旋转编码器的示意图。

其中，旋转轴通过旋转操作驱动编码盘，传感器可以检测到编码盘上的刻线变化，并产生相应的输出信号。

三、旋转编码器的优缺点3.1 优点旋转编码器具有高精度、高分辨率的特点，可以提供准确的位置和方向信息。

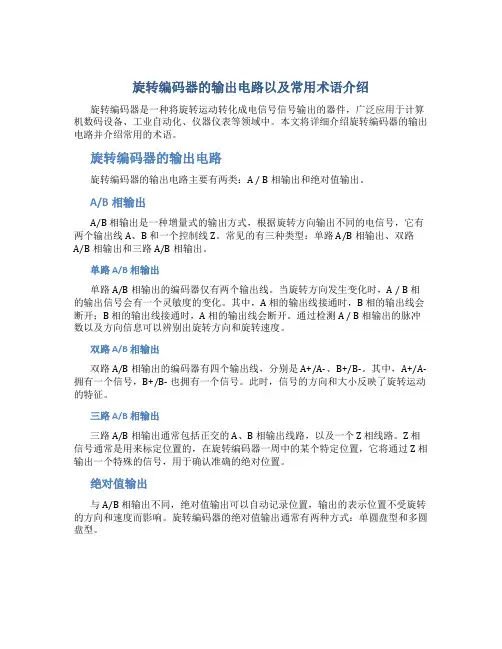

旋转编码器的输出电路以及常用术语介绍来源：互联网旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。

当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。

该信号经后继电路处理后，输出脉冲或代码信号。

旋转编码器的特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。

其主要种类有增量式编码器、绝对值编码器、正弦波编码器。

输出电路图解1、NPN 电压输出和NPN 集电极开路输出线路PNP 开路集电极输出电压输出此线路仅有一个NPN 型晶体管和一个上拉电阻组成，因此当晶体管处于静态时，输出电压是电源电压，它在电路上类似于TTL 逻辑，因而可以与之兼容。

在有输出时，晶体管饱和，输出转为0VDC 的低电平，反之由零跳向正电压。

随着电缆长度、传递的脉冲频率、及负载的增加，这种线路形式所受的影响随之增加。

因此要达到理想的使用效果，应该对这些影响加以考虑。

集电极开路的线路取消了上拉电阻。

这种方式晶体管的集电极与编码器电源的反馈线是互不相干的，因而可以获得与编码器电压不同的电流输出信号。

2、PNP 和PNP 集电极开路线路该线路与NPN 线路是相同，主要的差别是晶体管，它是PNP 型，其发射极强制接到正电压，如果有电阻的话，电阻是下拉型的，连接到输出与零伏之间。

3、推挽式线路这种线路用于提高线路的性能，使之高于前述各种线路。

事实上，NPN 电压输出线路的主要局限性是因为它们使用了电阻，在晶体管关闭时表现出比晶体管高得多的阻抗，为克服些这缺点，在推挽式线路中额外接入了另一个晶体管，这样无论是正方向还是零方向变换，输出都是低阻抗。

推挽式线路提高了频率与特性，有利于更长的线路数据传输，即使是高速率时也是如此。

信号饱和的电平仍然保持较低，但与上述的逻辑相比，有时较高。
