温度传感器的作用及分类
- 格式:ppt
- 大小:1.41 MB
- 文档页数:4
各种温度传感器分类及其原理温度传感器是一种集成电路或器件,用于测量环境或物体的温度。
根据其工作原理和分类,常见的温度传感器包括热敏电阻、热电偶、热电阻、红外线传感器以及半导体温度传感器等。
1. 热敏电阻(Thermistor)热敏电阻是一种元件,其电阻值随温度的变化而变化。
根据电阻与温度之间的关系,热敏电阻分为两种类型:负温度系数(NTC)热敏电阻和正温度系数(PTC)热敏电阻。
NTC热敏电阻的电阻值随温度的升高而下降,常用于测量环境温度。
PTC热敏电阻的电阻值随温度的升高而增加,常用于过载保护和温度控制。
2. 热电偶(Thermocouple)热电偶是由两种不同金属线组成的开路回路。
当热电偶的两个接头处于不同温度下时,会产生温差电势。
该电势与两个接头之间的温差成正比。
通过测量温差电势,可以计算出温度值。
热电偶具有广泛的测温范围和较高的准确性,因此被广泛应用于工业领域。
3.热电阻(RTD)热电阻是一种利用材料的电阻与温度之间的关系来测量温度的传感器。
常见的热电阻材料是铂(Pt),因为铂的电阻与温度之间的关系比较稳定和预测性好。
热电阻的工作原理是利用热电阻材料的电阻随温度的变化而变化,通过测量电阻值来计算温度。
4. 红外线传感器(Infrared Sensor)红外线传感器是利用物体释放的热辐射来测量温度的传感器。
红外线传感器可以通过测量物体辐射的红外线能量来计算出物体的温度。
红外线传感器常用于非接触式测温,特别适用于测量高温、移动对象或远距离测温。
5. 半导体温度传感器(Semiconductor Temperature Sensor)半导体温度传感器是利用半导体材料的电特性随温度变化而变化的传感器。
根据不同的半导体材料和工作原理,半导体温度传感器可以分为基于PN结的温度传感器(比如二极管温度传感器)、基于电压输出的温度传感器(比如温度传感器芯片)以及基于电流输出的温度传感器(比如恒流源温度传感器)等。
一、概述随着汽车行业的不断发展和技术的不断进步,汽车上的各种传感器在车辆运行中扮演着越来越重要的角色。
其中,温度传感器作为汽车电子控制系统中的重要组成部分,对于汽车的安全性能和能效性能有着重要的影响。
本文将对汽车上的温度传感器进行简述并介绍其应用。
二、温度传感器的类型1. 热电阻温度传感器热电阻温度传感器是一种使用热电阻作为敏感元件的温度传感器,它的原理是通过测量金属电阻率随温度的变化来间接测量温度。
常见的热电阻材料有铂铑合金、镍铬合金等。
热电阻温度传感器具有精度高、线性好等优点,在汽车发动机的冷却系统、空调系统以及变速器油温监测等方面广泛应用。
2. 热敏电阻温度传感器热敏电阻温度传感器是一种利用热敏电阻的温度特性来测量温度的传感器。
常见的热敏电阻材料有氧化锌、氧化铜等。
热敏电阻温度传感器具有结构简单、成本低等优点,在汽车内部空调系统、发动机温度监测等方面应用较为广泛。
3. 热电偶温度传感器热电偶温度传感器是利用两种不同金属导体与温度有关的热电势来测量温度的传感器。
热电偶温度传感器具有响应速度快、测量范围广等优点,在汽车排气系统、发动机排气温度监测等方面得到广泛应用。
三、温度传感器的应用1. 发动机温度监测温度传感器在发动机温度监测中起到了至关重要的作用。
通过监测发动机的温度,可以及时发现发动机过热或者过冷的情况,从而采取相应的措施,保证发动机的正常运行。
温度传感器还可以为发动机的燃油喷射和点火等系统提供温度数据,从而保证发动机在不同工况下的工作状态。
2. 空调系统温度控制在汽车的空调系统中,温度传感器可以实时监测车内外部的温度情况,并根据设定的温度值来控制空调系统的工作状态,包括制冷量、风速等参数。
通过温度传感器的监测和反馈,可以使车内空调系统始终维持在用户设定的舒适温度范围内。
3. 变速器油温监测变速器油温的过高或者过低都会影响到变速器的正常工作,甚至造成损坏。
而温度传感器可以实时监测变速器油的温度,一旦发现异常情况可以及时警告驾驶员或者通过车辆电控系统自动调整工作状态,以保证变速器的正常工作和延长使用寿命。

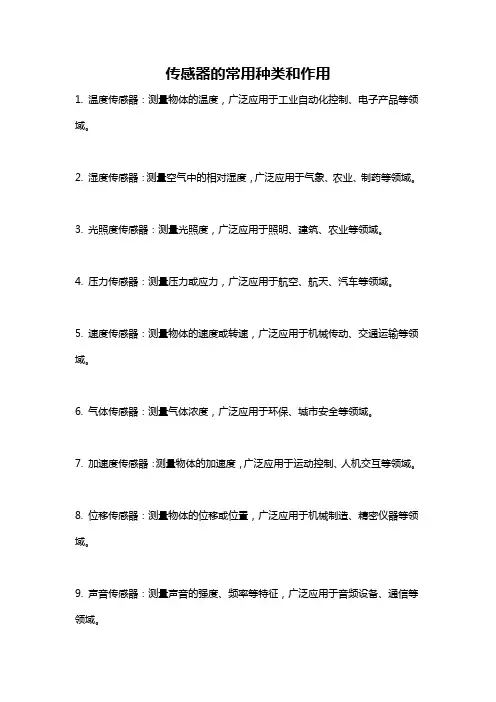

传感器的常用种类和作用
1. 温度传感器:测量物体的温度,广泛应用于工业自动化控制、电子产品等领域。
2. 湿度传感器:测量空气中的相对湿度,广泛应用于气象、农业、制药等领域。
3. 光照度传感器:测量光照度,广泛应用于照明、建筑、农业等领域。
4. 压力传感器:测量压力或应力,广泛应用于航空、航天、汽车等领域。
5. 速度传感器:测量物体的速度或转速,广泛应用于机械传动、交通运输等领域。
6. 气体传感器:测量气体浓度,广泛应用于环保、城市安全等领域。
7. 加速度传感器:测量物体的加速度,广泛应用于运动控制、人机交互等领域。
8. 位移传感器:测量物体的位移或位置,广泛应用于机械制造、精密仪器等领域。
9. 声音传感器:测量声音的强度、频率等特征,广泛应用于音频设备、通信等领域。
10. 角度传感器:测量物体的角度,广泛应用于航空、导航、机器人等领域。
温度传感器论文摘要本论文研究了温度传感器在工业自动化领域中的应用。
首先介绍了温度传感器的原理和分类。
然后详细讨论了温度传感器在自动化控制系统中的作用。
接着探讨了温度传感器的性能指标以及影响温度传感器精度的因素。
最后,通过实验验证了温度传感器的可靠性和精度。
引言温度是一个重要的物理量,在工业生产和实验研究中具有广泛的应用。
温度传感器作为测量温度的主要工具,其在工业自动化领域中起到了至关重要的作用。
本论文旨在研究温度传感器的原理和应用,以及其在自动化控制系统中的作用。
温度传感器的原理和分类温度传感器是一种能够将物理量(温度)转换成电信号的装置。
根据原理的不同,温度传感器可以分为电阻式温度传感器、热电偶和热敏电阻等多种类型。
电阻式温度传感器电阻式温度传感器是利用材料的温度对电阻值产生影响的原理来测量温度的。
常见的电阻式温度传感器有铂电阻温度传感器(PT100)、铜电阻温度传感器(CT100)等。
其中,PT100是一种常用的高精度温度传感器,广泛应用于温度测量领域。
热电偶热电偶是利用两种不同金属的热电效应来测量温度的。
它由两段不同金属的导线组成,两段导线的接触处称为冷端,另一端则称为热端。
当热电偶的热端与被测温度相接触时,产生的温差会在电压表上显示出热电动势,进而推算出温度。
热敏电阻热敏电阻是指在不同温度下电阻值发生变化的电阻。
常见的热敏电阻有二极管热敏电阻和热敏电阻。
热敏电阻的工作原理是基于半导体材料的特性,通过测量电阻值来间接反映温度。
温度传感器在自动化控制系统中的作用温度传感器在自动化控制系统中扮演着非常重要的角色。
它可以实时感知环境温度,并将温度信号转换为电信号输送给控制器。
控制器根据温度传感器的反馈信号来调整系统的工作状态,以达到设定温度的目标。
温度传感器的准确性和稳定性对系统的控制精度至关重要,因此选择合适的温度传感器对系统性能至关重要。
温度传感器的性能指标精度精度是指温度传感器输出值与真实温度之间的误差。
温度传感器原理及其应用1.热敏电阻原理(RTD):热敏电阻是一种电阻,其电阻值随温度变化而变化。
常见的热敏电阻有铂电阻和镍电阻。
根据电阻值的变化,可以计算出物体的温度。
2. 热电偶原理(Thermocouple):热电偶是由不同金属材料组成的两根导线,当两根导线的连接处存在温差时,会产生一个电动势。
通过测量电动势的大小,可以计算出温度。
3. 热电阻原理(Thermistor):热电阻是一种温度敏感材料,由于材料的特性,电阻值会随温度的变化而变化。
通过测量电阻值的变化,可以计算出温度。
4.红外线传感器原理:红外线传感器利用物体发射的红外辐射来测量温度。
物体温度越高,发射的红外线辐射越强。
红外线传感器通过测量红外线的强度来计算出温度。
1.工业领域:温度传感器在工业过程中起着重要的作用,可以监测机器设备的温度变化,以及生产线上的温度控制。
例如,在石化工业中,温度传感器可以用于监测反应器的温度,确保反应过程的安全和有效进行。
2.环境监测:温度传感器也被广泛应用于环境监测中,例如天气预报、气象学研究等。
通过测量室内外的温度,可以提供准确的气候信息,对农业、气象预测等方面具有重要意义。
3.家电领域:温度传感器也应用于各种家电设备中,例如空调、冰箱、洗衣机等。
通过监测室内温度和物品的温度,可以自动调节设备的工作模式,提高能耗效率。
4.医疗行业:温度传感器在医疗设备中也有广泛应用,例如体温计、病房温度监测等。
通过监测人体温度,可以及时发现疾病或感染,并进行相应的治疗。
总之,温度传感器是一种能够测量物体温度的设备,其原理多样化,应用场景广泛。
通过准确测量温度,可以实现温度控制、环境监测、能耗优化等目的,为人们的生活和生产提供了实质性的帮助。
温度传感器1. 什么是温度传感器?温度传感器是用于测量温度的一种传感器。
它们的作用是将温度转换为数字或电信号,以便电子设备可以读取并做出相应的反应。
温度传感器通常由许多不同的技术和组件制成,包括硅、热敏电阻、电子表和红外测温技术。
2. 温度传感器的种类2.1 热敏传感器主要由半导体材料制造,其特点是可以根据温度的变化来改变电阻的值。
常见的热敏传感器有热敏电阻、热电偶和热电阻等。
2.2 红外传感器通过检测物体发射的红外线来推断它的温度。
这种传感器通常被用于工业控制和医疗领域等需要测量远距离、高温度或速度的地方。
2.3 摆线传感器由材质伸缩时带动摆线轴转动而产生的位移变化来测量温度的传感器。
常见摆线传感器有基于壳体扩张和丝杆伸缩两种。
2.4 压敏传感器使用高温陶瓷或聚合物材料制作而成,可以通过材料的微变形来测量温度。
依靠互联网和移动通信传输数据,可用于大范围监测温度的变化。
3. 温度传感器的应用作为一种基本设备,温度传感器被广泛应用于各个领域。
以下列举几个常见的场景:3.1 家庭和商业应用温度传感器在家庭和商业应用中有着广泛的应用场景,例如空调、热水器等家电的温度控制,以及各种包括居民楼、医院、学校、大楼、商场在内的商业建筑的温度控制。
3.2 工业和制造业领域在工业和制造业领域,温度传感器主要用于测量和控制过程温度以及检测设备的运行状态。
3.3 医疗领域温度传感器在医疗领域中有着广泛的应用,如体温计和高科技的红外温度计。
3.4 航空航天领域温度传感器在航空航天领域中被广泛应用,如测量飞机发动机温度、航空发动机热损伤评估等。
4. 温度传感器的市场前景随着人们不断对生活质量的提高,温度控制技术在各行各业中的应用越来越广泛。
预计到2025年,全球温度传感器市场将达到47亿美元。
由于可靠性需求的提高,热敏电阻和红外传感器技术应用数量将增加,从而进一步促进市场增长。
结语总的来说,温度传感器已经成为生活中不可缺少的一部分。
温度传感器的功能和特点温度传感器是一种广泛应用于各种领域的传感器。
它可以测量周围环境的温度,将其转换为电信号输出,从而实现对温度的监测和控制。
在本篇文章中,我们将介绍温度传感器的功能和特点。
温度传感器的功能温度传感器主要用于以下几种应用:1.温度监测:温度传感器可以测量周围环境的温度,并将其转换为数字信号或模拟信号输出。
这些信号可以被计算机、控制器、显示器等设备接收和处理,以实现对温度的监测。
2.温度控制:通过控制器,温度传感器可以实现对环境的温度控制。
一些应用如空调、冰箱等,利用温度传感器来调整室内温度,从而提高生活质量。
3.安全监测:有些温度传感器可以在温度超过设定范围后触发报警或关闭设备,以保护应用的安全性。
食品行业、医疗领域等对这种特性有着较高的要求,以保证食品、药品的安全。
温度传感器的特点1.精度高:温度传感器的测量精度非常高,可以高达0.01度以上。
这种高精度保证了温度控制的可靠性和准确性。
例如汽车发动机温度检测,需要使用精度较高的温度传感器进行测量,否则检测结果会对发动机的性能产生影响。
2.应用广泛:温度传感器的应用范围非常广泛,如空调、热水器、冰箱、食品、医疗、金属加工等等。
这种应用广泛性使得温度传感器成为企业优选的控制设备。
3.稳定性好:温度传感器具有较高的稳定性。
在测量温度过程中,由于温度短时变化或不同位置温度存在的区别,容易产生干扰,从而导致测量值不稳定。
因此由于其特性,温度传感器具有较好的抗干扰能力和稳定性(即其基础值随着时间轴上的变化微乎其微)。
4.反应速度快:温度传感器反应速度非常快,可以及时检测到环境温度的变化,并及时输出信号。
这种特性能够满足一些快速变化的环境温度测量及控制的需求。
总体来说,温度传感器是一项非常重要的技术成果,目前在工业、农业、医疗等领域都有广泛应用。
提高温度传感器的稳定性、精度和反应速度,对于提升其应用范围和性能具有重要的作用,也是制造业应该重视的一环。
传感器教案中监测器的类型
简介
本文档旨在介绍传感器教案中常见的监测器类型。
1. 温度传感器
- 用途:测量环境或物体的温度。
- 常见类型:热敏电阻、热电偶、红外温度计。
- 工作原理:通过测量物体的热量来确定温度。
2. 光传感器
- 用途:检测光线的强度或光的特性。
- 常见类型:光电二极管、光敏电阻、光电池。
- 工作原理:转换光线的能量为电信号。
3. 压力传感器
- 用途:测量液体或气体中的压力。
- 常见类型:压阻式传感器、压电传感器。
- 工作原理:根据受力导致的应变或压电效应来测量压力。
4. 水位传感器
- 用途:测量液体中的水位。
- 常见类型:浮子式传感器、电容式传感器。
- 工作原理:通过测量电容变化或浮子的升降来确定水位。
5. 运动传感器
- 用途:检测物体的运动状态。
- 常见类型:加速度传感器、陀螺仪。
- 工作原理:通过测量物体的位移、速度或加速度来判断运动
状态。
以上是传感器教案中常见的监测器类型的简要介绍。
在教学中,可以根据具体的实验目的和要求选择合适的传感器类型来进行监测
和实验。
请注意,本文档中所列举的传感器类型仅供参考,具体教案中
应根据实际需要进行选择和使用。

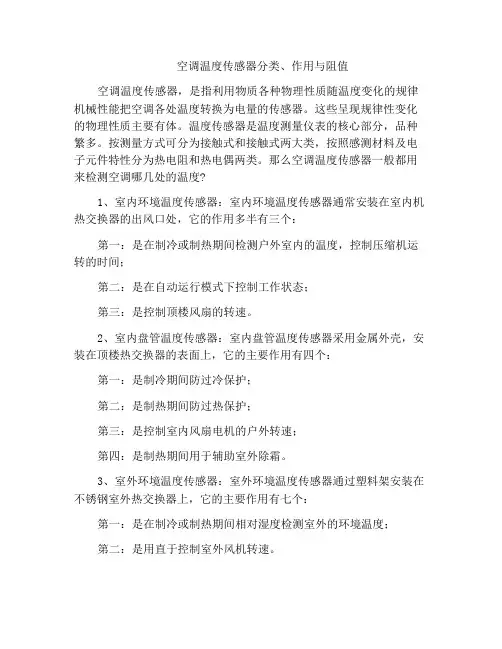

空调温度传感器分类、作用与阻值空调温度传感器,是指利用物质各种物理性质随温度变化的规律机械性能把空调各处温度转换为电量的传感器。
这些呈现规律性变化的物理性质主要有体。
温度传感器是温度测量仪表的核心部分,品种繁多。
按测量方式可分为接触式和接触式两大类,按照感测材料及电子元件特性分为热电阻和热电偶两类。
那么空调温度传感器一般都用来检测空调哪几处的温度?1、室内环境温度传感器:室内环境温度传感器通常安装在室内机热交换器的出风口处,它的作用多半有三个:第一:是在制冷或制热期间检测户外室内的温度,控制压缩机运转的时间;第二:是在自动运行模式下控制工作状态;第三:是控制顶楼风扇的转速。
2、室内盘管温度传感器:室内盘管温度传感器采用金属外壳,安装在顶楼热交换器的表面上,它的主要作用有四个:第一:是制冷期间防过冷保护;第二:是制热期间防过热保护;第三:是控制室内风扇电机的户外转速;第四:是制热期间用于辅助室外除霜。
3、室外环境温度传感器:室外环境温度传感器通过塑料架安装在不锈钢室外热交换器上,它的主要作用有七个:第一:是在制冷或制热期间相对湿度检测室外的环境温度;第二:是用直于控制室外风机转速。
4、室外盘管温度传感器:室外盘管温度传感器采用金属外壳,室外安装在在室外热交换器的表面上所,它的主要包括作用有三个:第一:是制冷期间防过热保护;第二:是制热期间防盗冻结保护;第三:是除霜期间控制热交换器的温度。
5、压缩机排气指示器:压缩机排气指示器也采用金属外壳,它咱装在泵排气管上,它的主要作用有两个:第一:通过检测轴承排气管温度,控制膨胀阀的开启度的压制压缩机转速;第二:是用于描述排气管过热保护。
提示,通常厂家根据空调室内机微型电脑控制主板的参数来确定温度传感器的阻值是,一般当阻值随相对湿度升高而降低,随温度减低而增大。
《空调管温传感器(10K)温度-电阻对照表》单位:温度℃/电阻K。
下图做参考:。
