110kv仿真变电站实训报告一、引言近年来，随着电力行业的快速发展，变电站成为电力系统中不可或缺的重要组成部分。

为了提高变电站的运行效率和安全性，仿真技术被广泛应用于变电站的实训中。

本报告旨在介绍110kv仿真变电站实训的过程、结果和经验教训。

二、实训目的110kv仿真变电站实训的目的是让学生通过模拟真实的变电站运行环境，掌握变电站的基本操作技能，了解变电站的工作原理和运行过程，提高解决实际问题的能力。

三、实训内容1. 变电站构成110kv仿真变电站由高压侧主变压器、110kv断路器、110kv隔离开关、110kv线路电缆等设备组成。

学生通过实训可以了解这些设备的功能和作用。

2. 变电站运行过程学生通过仿真操作，可以模拟变电站的开机、停机、切换、运行等过程，了解变电站的运行流程和注意事项，培养对运行过程中的异常情况的应对能力。

3. 变电站故障排除在实训过程中，会模拟一些常见的故障情况，学生需要通过对设备的检修、调试和维护，解决故障并恢复正常运行。

四、实训流程1. 系统准备学生首先需要了解110kv仿真变电站的基本结构和原理，熟悉各个设备的功能和操作方法。

2. 设备操作学生按照实训指导书的要求，逐步操作各个设备，熟悉设备的开机、停机、切换等操作，并能够正确处理设备故障。

3. 运行模拟学生通过模拟变电站的运行场景，实践操作各个设备的运行过程，包括设备的启动、运行、停止等，以及应对运行过程中可能出现的异常情况。

4. 故障排除学生在实训过程中，会遇到一些设备故障，需要通过检修、调试和维护，解决故障并使设备恢复正常运行。

五、实训结果与经验教训1. 实训结果通过110kv仿真变电站实训，学生可以掌握变电站的基本操作技能，了解变电站的工作原理和运行过程，提高解决实际问题的能力。

2. 经验教训在实训过程中，学生需要注意设备操作的规范性和安全性，严格遵循操作流程和安全操作规程，以避免发生意外事故。

同时，学生还应加强对设备故障的诊断和排除能力的训练，提高应对紧急情况的能力。

110kV变电站一次系统设计随着电力系统的快速发展和演化，变电站的设计和规划成为了电力系统的重要组成部分。

其中，110kV变电站作为电力系统的重要节点，其一次系统设计对于整个电力网络的稳定性和安全性具有决定性的影响。

本文将详细阐述110kV变电站一次系统设计的主要步骤和关键因素，以确保变电站的安全、可靠和高效运行。

110kV变电站一次系统设计的基本架构包括高压进线、主变压器、断路器、隔离开关、电流互感器、电压互感器以及无功补偿装置等关键部分。

设计时需要明确各部分的功能和作用，并根据系统工程原理进行整体优化。

在设备选择方面，需要考虑到设备性能、技术参数以及运行环境等多个因素。

例如，主变压器应选择低损耗、低噪音、高可靠性的产品，同时要考虑到散热和冷却问题；断路器则应选择切断能力强、动作速度快、使用寿命长的设备。

还要根据实际需求来选择适当的电流、电压互感器和无功补偿装置。

设备布置也是一项重要的设计任务。

在设备布置时，需要考虑设备的维护和操作空间，保证人员安全和设备稳定运行。

同时，要合理安排设备的排列和布局，使整个系统看起来简洁、明了，方便运行和维护。

为了保证变电站的安全和稳定运行，仪表和安全防护装置也是必不可少的。

仪表可以实时监测设备的运行状态，为运行人员提供重要的运行参考。

安全防护装置则可以在设备故障或异常情况下，快速切断电源，保护设备和人员安全。

在进行电路分析时，需要采用适当的计算方法和原理，以确定各部分的电气性能和参数。

例如，可以通过电路仿真软件进行模拟实验，得到各部分的电压、电流以及功率因数等关键数据。

根据电路分析结果，可以进一步计算设备的参数。

例如，可以通过计算得到主变压器的容量、断路器的切断能力、电流互感器的变比等关键参数。

这些参数对于设备的选择和系统的整体性能具有重要影响。

在完成上述计算和分析后，可以得出110kV变电站一次系统设计的主要内容和结论。

设计时需要权衡各种因素，如设备性能、系统稳定性、经济性等，以满足用户需求和系统规划要求。

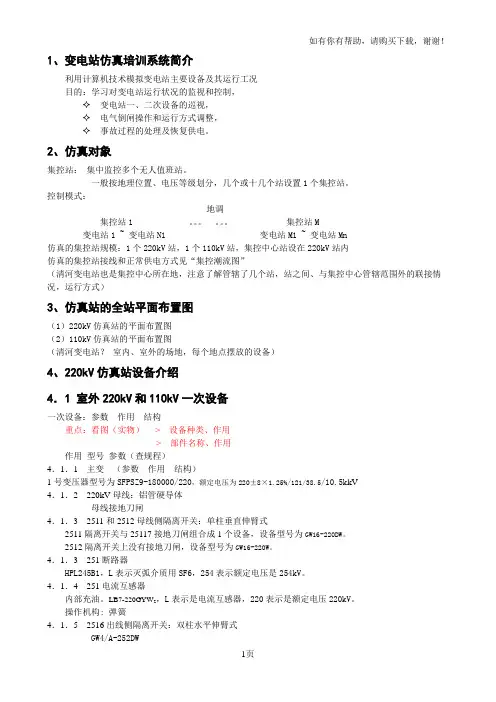

1、变电站仿真培训系统简介利用计算机技术模拟变电站主要设备及其运行工况目的：学习对变电站运行状况的监视和控制，✧变电站一、二次设备的巡视，✧电气倒闸操作和运行方式调整，✧事故过程的处理及恢复供电。

2、仿真对象集控站：集中监控多个无人值班站。

一般按地理位置、电压等级划分，几个或十几个站设置1个集控站。

控制模式：地调集控站1 。

集控站M变电站1 ~ 变电站N1 变电站M1 ~ 变电站Mn仿真的集控站规模：1个220kV站，1个110kV站，集控中心站设在220kV站内仿真的集控站接线和正常供电方式见“集控潮流图”（清河变电站也是集控中心所在地，注意了解管辖了几个站，站之间、与集控中心管辖范围外的联接情况，运行方式）3、仿真站的全站平面布置图（1）220kV仿真站的平面布置图（2）110kV仿真站的平面布置图（清河变电站？室内、室外的场地，每个地点摆放的设备）4、220kV仿真站设备介绍4．1 室外220kV和110kV一次设备一次设备：参数作用结构重点：看图（实物）-> 设备种类、作用-> 部件名称、作用作用型号参数（查规程）4．1．1 主变（参数作用结构）1号变压器型号为SFPSZ9-180000/220，额定电压为220±8×1.25%/121/38.5/10.5k kV4．1．2 220kV母线：铝管硬导体母线接地刀闸4．1．3 2511和2512母线侧隔离开关：单柱垂直伸臂式2511隔离开关与25117接地刀闸组合成1个设备，设备型号为GW16-220DW。

2512隔离开关上没有接地刀闸，设备型号为GW16-220W。

4．1．3 251断路器HPL245B1，L表示灭弧介质用SF6，254表示额定电压是254kV。

4．1．4 251电流互感器，L表示是电流互感器，220表示是额定电压220kV。

内部充油。

LB7-220GYW2操作机构: 弹簧4．1．5 2516出线侧隔离开关：双柱水平伸臂式GW4/A-252DW4．1．6 阻波器电感和电容组成的并联谐振回路，串联在高压线路始端用于高频保护和高频载波通讯，阻止高频信号进入变电站（阻抗约大于1000欧），不影响工频电力的传输（一般小于0.04欧）。

基于Matlab Simulink的110kV变电系统建模及故障仿真分析作者：杨涛来源：《建筑工程技术与设计》2014年第30期摘要：本文引入了Matlab Simulink仿真手段，搭建110kV小型中性点接地变电系统；设定初值并拟定变压器参数，利用变压器差动保护原理搭建差动电流生成模块；模拟变压器主保护区内外故障，将所得电流、电压以及差流波形直接输出进行观察分析，直观明了地验证变压器主保护原理。

关键词：Matlab Simulink；变电系统；故障分析；系统仿真1.简介随着智能电网和超高压技术的不断发展，电力系统变得十分复杂，易发生故障且难以进行有效的预测和准确进行故障位置与故障类型的判断。

变电站作为电网节点，一旦发生故障，影响面非常大；而对于变电系统故障的判断主要依据经验，而缺乏有效的判断、识别依据，需要对变电系统故障的特征进行分析，通过仿真研究变电系统发生故障的特征信息，以为故障的快速识别与判断提供必要的理由与参数依据。

MATLAB即是一种程序语言，不仅可进行各类线性代数及特殊函数的运算，而且具有很好的绘图功能；用户可依照需求建立图形界面，绘制各类两维和三维图形。

[1]Simulink作为Matlab一个软件包，主要利用图形接口进行建模，与固有的微分方程和差分方程方式比更方便、灵活且直观。

[2]本文引入了Matlab Simulink仿真手段对变电系统开展故障仿真分析，拟以研究110kV变电系统的正常运行及故障状态，通过对变压器区内外故障时各侧电气量及三侧差流变化情况地分析，进一步验证变压器主保护（差动保护）的原理。

2.变电系统的建模仿真变压器是电力系统中最主要的电能转换元件，也是变电站的必要组成部分；较系统中其他电力元件而言，因其作用突出且结构复杂，控制及继电保护工作显得尤为重要。

基于Matlab simulink搭建以三相变压器为核心的110kV变电系统，输出并观察各侧及差动电流波形。

110kv仿真变电站实训报告110kV仿真变电站实训报告引言：本文将对110kV仿真变电站实训进行报告，通过对实训过程的描述和分析，总结出实训中所学到的知识和经验，并提出一些建议和改进的方向。

一、实训背景110kV仿真变电站实训是电力工程专业学生进行实际操作训练的一部分。

该实训旨在让学生更好地了解变电站的运行与维护，提高实际操作能力。

二、实训内容110kV仿真变电站实训主要包括以下几个方面的内容：1. 变电站的基本构造和设备：学生通过实际操作，了解变电站的主要设备，如变压器、断路器、隔离开关等。

并学习它们的基本原理和使用方法。

2. 变电站的运行与维护：学生学习变电站的运行管理和维护保养，包括设备的巡视检查、绝缘油的检测与处理、设备的维护保养等。

3. 变电站的安全管理：学生学习变电站的安全操作规程和事故应急处理，了解变电站的安全风险和防范措施。

4. 变电站的故障排除：学生通过实际操作，掌握变电站的故障诊断和排除方法，提高故障处理能力。

三、实训过程1. 熟悉变电站的基本设备：首先，学生通过实地考察和实际操作，了解变电站的设备布置和各个设备的功能。

熟悉变电站的基本结构和操作流程，掌握设备的操作方法。

2. 进行实际操作：学生按照指导教师的要求，进行实际操作，例如打开和关闭断路器、隔离开关等。

通过实际操作，学生能够更好地理解设备的使用方法和操作流程。

3. 学习故障排除：学生学习变电站的常见故障诊断和排除方法，例如线路短路、设备过载等。

通过模拟故障情况，学生进行故障排除实践，提高故障处理能力。

4. 安全管理培训：学生参加安全管理培训，学习变电站的安全操作规程和安全风险防范措施。

了解事故应急处理和遇到紧急情况时的自救方法。

四、实训心得通过110kV仿真变电站实训，我深刻体会到了变电站的运行和管理的重要性。

同时，我也意识到了自己在操作和故障排除方面还存在一些不足之处。

在今后的学习和实践中，我将更加努力地提高自己的专业能力，争取在实际工作中做到更好。

华胜110kV综合自动化变电站仿真系统温謦提示：感谢您使用武汉华胜公司软件！在您使用本软件之前，请认真阅读本文。

本软件不会影响您的计算机硬件和其他软件运行，请放心使用！若有疑问请联系我们。

目录第一章华胜110kV综合自动化变电站仿真系统简介 (11)第二章华胜110kV变电站仿真系统软件安装 (44)2．1安装步骤 (44)2．2软件卸载 (88)2．3局域网设置 (99)第三章华胜110kV变电站仿真系统软件使用说明 (1010)3．1 教员机“仿真教室控制台”的使用 (1010)3．2仿真软件各仿真模块使用 (1111)3．2．1教练员台的操作说明 (1111)3．2．2设备区的介绍 (1212)3．2．3综自系统介绍 (1313)3．2．4 五防系统操作 (1313)3．2．5 事件记录 (1616)3．2．6 学习园地 (1717)3．2．7 QQ功能 (1717)第四章110kV变电站仿真表现方式 (1818)4．1一次设备的仿真方式 (1818)4．2二次设备操作的仿真方式 (2020)4．3设备巡视验电接地挂牌的仿真方式 (2323)4．4变电站所用变、直流系统的仿真方式 (2424)4．5运行方式和潮流改变 (2525)4．6故障和不正常工作状态的设置 (2727)第五章实例操作 (3030)例1：110kV宗河线1124开关由运行转检修 (3030)例2：10kV上三庄线122开关由运行转检修 (3131)例3：#1主变内部短路故障的事故处理步骤 (3232)第七章注意事项和常见故障排除 (3434)附录1 某国家职业技能鉴定站：变电站仿真实操培训计划 (3535)附录2 某国家职业技能鉴定站：变电站运行值班员实操题评分标准 (3636)附录3 电力系统及仿真的常用专业术语解释 (3737)第一章华胜110kV综合自动化变电站仿真系统简介一、仿真意义1．培养变电站运行人员快速准确的判断和处理不正常工作状态和事故的能力，避免变电站各种事故特别是人为原因引起的误操作事故的发生，提高运行人员的技术水平和管理水平。

110kV仿真变电站异常及事故处理案例引言本文档旨在探讨110kV仿真变电站的异常情况和事故处理案例。

通过对实际案例的分析和总结，旨在提供有效的解决方案，以确保仿真变电站的正常运行和安全性。

异常情况在110kV仿真变电站中，可能会发生多种异常情况，例如：1. 电力负荷超载2. 设备故障3. 维护失误4. 人为疏忽5. 外部灾害等案例分析以下是两个110kV仿真变电站异常情况的案例分析：案例一：电力负荷超载该仿真变电站在高负荷情况下未能及时调整负荷分配，导致电力负荷超载。

经过分析，我们发现以下问题和解决方案：- 问题：负载调度不及时- 解决方案：建立自动负荷调节系统，并设定警戒线，一旦超过警戒线，自动调整负载分配。

案例二：设备故障该仿真变电站某电力设备故障，导致整个站点停电。

通过分析，我们得出以下结论：- 问题：设备维护不及时- 解决方案：建立定期维护计划，对电力设备进行定期检查和维护，确保其正常运行。

事故处理发生事故时，需要采取及时有效的处理措施，保障人员安全，修复设备，并尽量减少停电时间。

根据实际情况，我们提出以下事故处理建议：1. 当发生设备故障时，立即切断电源，并通知维修人员进行紧急处理。

2. 在事故处理期间，确保人员的安全，采取必要的防护措施。

3. 制定应急修复计划，尽快修复设备，恢复正常运行。

结论通过分析110kV仿真变电站的异常情况和事故处理案例，我们得出以下结论：1. 建立自动负荷调节系统可以避免电力负荷超载。

2. 定期维护电力设备能够减少设备故障的发生。

3. 在发生事故时，采取及时有效的处理措施可以最大限度地减少停电时间和损失。

我们希望这些案例和建议对于110kV仿真变电站的正常运行和安全性提供帮助和指导。

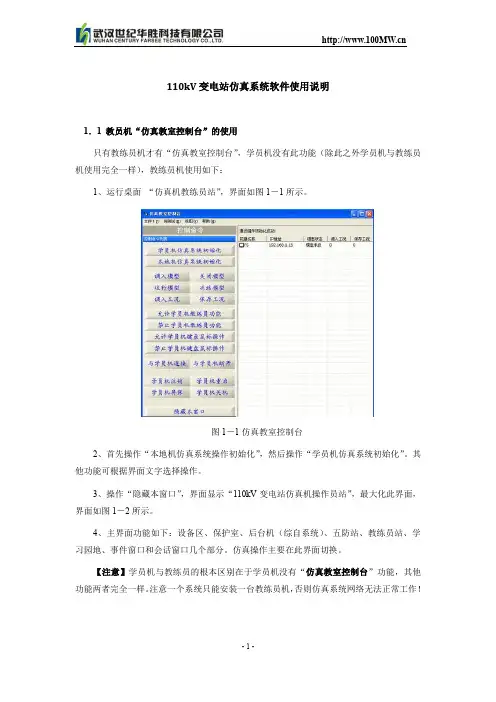

110kV变电站仿真系统软件使用说明1．1 教员机“仿真教室控制台”的使用只有教练员机才有“仿真教室控制台”，学员机没有此功能（除此之外学员机与教练员机使用完全一样），教练员机使用如下：1、运行桌面“仿真机教练员站”，界面如图1－1所示。

图1－1仿真教室控制台2、首先操作“本地机仿真系统操作初始化”，然后操作“学员机仿真系统初始化”。

其他功能可根据界面文字选择操作。

3、操作“隐藏本窗口”，界面显示“110kV变电站仿真机操作员站”，最大化此界面，界面如图1－2所示。

4、主界面功能如下：设备区、保护室、后台机（综自系统）、五防站、教练员站、学习园地、事件窗口和会话窗口几个部分。

仿真操作主要在此界面切换。

【注意】学员机与教练员的根本区别在于学员机没有“仿真教室控制台”功能，其他功能两者完全一样。

注意一个系统只能安装一台教练员机，否则仿真系统网络无法正常工作！图1-2仿真系统主界面图1-3教练员台的程序控制界面1．2仿真软件各仿真模块使用1．2．1教练员台的操作说明1．教练员台的程序控制操作启动程序后第一步是要进入“教练员台”界面调入工况（教练员机和学员机都有“教练员台”），程序控制界面如图1-3，操作步骤如下：1．按启动模型；2．按运行模型；1．调入工况，正常情况下一般选择“工况1~50”某种工况；注：所谓“工况”即变电站运行方式，其中1～50为软件编制者设定工况，51～100可自行设定。

4．若由一种运行工况变换成另一种工况，操作如下：例如：由工况4→3，操作顺序，按模型退出\启动模型\运行模型\调入工况3。

2．故障设置清单可设置变电站不同类型的故障和不正常工作状态，用于训练和考核学员。

主要操作如下：主界面→教练员站界面如图1-4所示，点击故障图形设置，进入故障设置界面，学员选择不同设备设置各种故障或不正常状态可以进行模拟事故处理。

详细说明请见第四章4-6的介绍。

图1-4 故障图形设置1．2．2设备区的介绍本软件主界面即为设备区如图2-9所示，显示变电站结构和设备的俯视图，点击具体设备可跳出界面显示电气设备的仿真模型和实物照片，对有关设备一、二部分进行可进行相应操作和监视。

毕业设计110kv变电站综合自动化系统学生姓名：刘理明学号：090217237专业: 供用电技术班级：09供电2班指导老师：高爱云目录第一章绪论 (3)第二章变电站的基本情况 (6)2.1高低压侧主接线特点 (6)2.1.2倒闸操作 (7)2.1.3通讯要求 (9)第三章系统的组成和主要功能 (11)3.1分散分层分布式结构 (11)3.1.2变电站综合自动化分层配置 (12)3.1.3硬件配置 (13)第四章自动抄表 (32)4.1主要特点 (32)4.1.2自动抄表方案 (33)4.1.3案例 (37)第五章通讯网络技术 (38)5.1变电站内的信息传输与控制通讯 (38)5.1.2数据采集与处理 (41)5.1.3通讯规约举例应用 (42)5.1.4网络系统 (44)第六章总结 (46)参考文献 (47)第一章绪论1、变电站综合自动化发展趋势计算机网络通讯技术和微机实时技术在电力系统变电站自动化系统中的应用，为进一步提高变电站的自动化水平开辟了新途径。

建立一个监视控制自动化、管理信息化、实时信息共享的变电站综合自动化系统已成为发展趋势：（1）系统从集中控制、功能分散型向分散网络型发展。

测控与保护功能的集成已在中低压系统的综合自动化化装置中得已应用。

但是对高ll0kV以上的系统，监测和控制还是分散考虑的。

因此发展趋势是进一步实现监测、控制及远动的一体化。

同时，目前，故障录波、小电流选线等等设备和系统是按功能分散考虑的，也将进一步向一个模块管理一个电气单元或间隔单元方向发展。

这样，在自动化系统发生故障时，对于整个电网可能造成的影响大大减小。

（2）设备安装就地化、户外化。

目前，只有中低压测量控制单元与一次设备安装在一起，对于110kV以上的设备还是在主控室进行组屏安装。

提高测量控制单元的抗干抗性、环境适应性和搞腐蚀性，实现测量控制设备的就地安装和户外安装，将大大的减少变电站二次线缆的利用率，减少占地面积，同时提高了变电站的运行可靠性，降低了维护劳动强度。

110kV变电站仿真实例操作例1：110kV宗河线1124开关由运行转检修甘肃省电力公司110kV变电典型倒闸操作票操作人：监护人：值班负责人：值长：例2：10kV上三庄线122开关由运行转检修甘肃省电力公司110kV变电典型倒闸操作票110kV仿真变电站调令号共页第页例3：#1主变内部短路故障的事故处理步骤1．进入教练站界面，点击1#主变，选择“#1主变内部短路故障”，表示事故发生。

2．进入后台机（综自系统）界面观察现象：#1主变三侧断路器跳闸。

同时清铃、清闪。

3．到设备区，进入控制室，点击“#1主变保护屏”，观察现象：差动保护和瓦斯保护动作。

由此判断“#1主变油箱内发生故障”。

4．按操作规程，退出#1主变保护；到设备区进入#1主变现场，按规程操作三侧断路器和隔离开关，隔离故障设备。

处理完毕，报告调度。

若要恢复#1主变送电，倒闸操作如下：5．再进入教练站界面，清除“ #1主变内部短路故障”，表示事故排除。

6．进入保护室，按操作规程，投入#1主变相关保护。

7．到设备区，进入#1主变现场，按规程投入隔离开关、断路器操作电源，撤出接地线等投入主变的准备工作。

8．进入综自系统，分别合上1#主变各侧开关。

9．处理完毕，报告调度。

附录1 某国家职业技能鉴定站：变电站仿真实操培训计划某国家职业技能鉴定站110kV变电站运行人员仿真机上机培训计划××职业技能培训鉴定中心年月日附录2 某国家职业技能鉴定站：变电站运行值班员实操题评分标准某国家职业技能鉴定站变电站运行值班员实际操作题评分标准考题：220kV输电线路断路器控制回路断线、线路永久性故障鉴定级别：高级技师（分数：100分）评分：考评员（签字）：考评组长（签字）：年月日附录3 电力系统及仿真的常用专业术语解释1．仿真的概念和类型仿真（Simulation）的定义：利用模型模仿实际系统（或对象），再现其某些特性。

仿真的目的：便于再现和进一步研究系统（或对象）的某些特性。

变电站运行仿真分析系统摘要：本文首先对变电站仿真分析系统模块的实现进行概述，并对系统的主要功能进行较为详细的了分析。

关键词：变电运行；仿真系统一、软件主要功能模块的实现1.1可视化图形编辑器图形编辑器是该系统与用户交互的界面，是一个面向对象的绘图工具。

本仿真分析系统中应用的图形界面系统采用了先进的模型构建原理，具有稳定性好、可靠性高、代码运行效率高等特点，同时该系统还利用最新的计算机图形技术，开发了图形绘制、图形建模以及图形化调试运行等强大的图形化功能。

它为绘制各种电力系统元件提供了相应的绘图工具，通过单击并拖动相应的工具就可直接完成各种元件的绘制，操作非常直观、简便。

并能够完成各种元件的复制、剪切、粘贴、删除、移动，也可以整块操作图形，所有操作都与Windows的标准操作保持一致。

可像AutoCAD软件一样实现敏感点捕捉，软件还提供了自动检测功能，可以检测出保护框图连接线的错误。

1.2系统计算模块的实现本系统的电力系统潮流计算和故障短路计算采用了DDRTS系统的电磁暂态计算软件。

DDRTS是基于微机开放式的体系结构和自主开发的全中文图形化电力系统仿真软件，用于模拟电力系统的电磁暂态过程，可进行电力系统一次系统部分的仿真计算。

仿真系统中包括丰富的电力系统元件模型，能够根据系统实际接线结构、元件参数对一次系统的运行情况进行准确的计算，输出与系统实际相同的电压、电流波形。

用户可以通过图形界面对电网结构和元件参数进行修改，并可灵活地改变系统一次接线方式，从而对系统运行情况进行完整的仿真模拟。

1.3二次设备模型库的建立变电站的二次设备种类繁多，特别是各种保护设备原理也千差万别，因此需要针对不同二次设备来建立相应的模型。

本文提出并开发了一套非常具有通用性的二次设备模型库。

二次设备仿真算法库中的算法由二次仿真平台主程序调用执行，且算法库的编写独立于二次设备仿真主程序。

因而对其具体的实现语言也没有特别要求，可以用FORTRAN、C或其他语言编写。

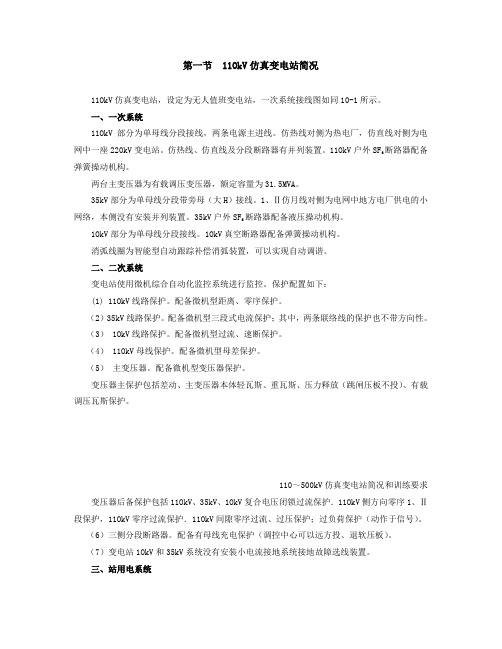

第一节 11OkV仿真变电站简况11OkV仿真变电站，设定为无人值班变电站，一次系统接线图如同10-1所示。

一、一次系统11OkV部分为单母线分段接线，两条电源主进线。

仿热线对侧为热电厂，仿直线对侧为电网中一座220kV变电站。

仿热线、仿直线及分段断路器有并列装置。

11OkV户外SF6断路器配备弹簧操动机构。

两台主变压器为有载调压变压器，额定容量为31.5MVA。

35kV部分为单母线分段带旁母（大H）接线。

1、Ⅱ仿月线对侧为电网中地方电厂供电的小网络，本侧没有安装并列装置。

35kV户外SF6断路器配备液压操动机构。

1OkV部分为单母线分段接线。

1OkV真空断路器配备弹簧操动机构。

消弧线圈为智能型自动跟踪补偿消弧装置，可以实现自动调谐。

二、二次系统变电站使用微机综合自动化监控系统进行监控。

保护配置如下：(1) 11OkV线路保护。

配备微机型距离、零序保护。

（2）35kV线路保护。

配备微机型三段式电流保护；其中，两条联络线的保护也不带方向性。

（3） 1OkV线路保护。

配备微机型过流、速断保护。

（4） 11OkV母线保护。

配备微机型母差保护。

（5）主变压器。

配备微机型变压器保护。

变压器主保护包括差动、主变压器本体轻瓦斯、重瓦斯、压力释放（跳闸压板不投）、有载调压瓦斯保护。

110～500kV仿真变电站简况和训练要求变压器后备保护包括11OkV、35kV、1OkV复合电压闭锁过流保护．11OkV侧方向零序1、Ⅱ段保护，11OkV零序过流保护．11OkV间隙零序过流、过压保护；过负荷保护（动作于信号）。

（6）三侧分段断路器。

配备有母线充电保护（调控中心可以远方投、退软压板）。

（7）变电站1OkV和35kV系统没有安装小电流接地系统接地故障选线装置。

三、站用电系统11OkV仿真变电站站用电系统接线如图10-2所示。

站用电系统具备自投切换功能。

正常Ⅰ、Ⅱ段母线分段运行，两站用变各带一段380V母线运行。

四、正常运行方式110kV部分，正常仿110断路器在合闸位置，两母线并列。
