全自动变频调速恒压供水控制柜

恒压变频供水控制柜说明一、工作原理和主要功能本恒压变频供水控制柜是为配套用户提供的性价比极高的恒压供水控制设备。

可以为用户提供个性化的功能设定。

控制器利用变频器内臵的PID 调节器，变频器自动处理压力信号。

用户可以自由设定上下限压力，系统可以实现自动加泵、减泵、变频泵的睡眠唤醒、定时换泵运行等功能。

每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入变频或工频运行。

自动/停止/手动三种工作模式切换：用户根据实际需要，选择不同的工作方式。

停止时，所有水泵均不能起动。

故障泵屏蔽功能：每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入运行。

若全部水泵均“检修”，则系统不动作。

低水压自动加泵：按循环运行的模式，当变频泵全速运转，管网压力仍然达不到设定压力时，则将当前变频泵切换到工频运行，变频器软起动下一台水泵。

直至管网压力达到要求。

超水压自动减泵：按“先开先停”的原则，当变频泵运行在下限频率，管网压力仍然偏高，则将最早运行的工频泵退出，其它泵不变。

变频泵周期轮换：变频泵连续运行4小时，则将工作泵退出，备用泵投入变频运行。

这样，基本上保持每台泵的运行时间大致相同。

休眠/苏醒功能：在无人用水或用水流量很小的情况下，变频泵低速运行，维持管网压力。

当管网用水流量上升的时候，管网压力下降，变频泵自动苏醒，加大供水流量，保持管网压力稳定。

断水自动停机、来水自动开机：检测到低水位保护状态后，所有泵均立即停止运行。

水位恢复正常后，变频泵自动起动，进入变频恒压调节状态。

缺水保护功能在自动或手动状态下均有效。

电机过载自动换泵运行：若是工频运行时过载，则将工频泵直接退出，其他泵不受影响。

若是变频运行时过载，则将当前变频泵退出，变频器起动下一台水泵。

变频器故障自动恢复：当变频器出现故障时，变频器自动复位，并重新起动变频泵。

如果复位后，再次出现故障，则变频器停止运行，必须等变频器故障排除后，方可再次启动。

生活自动变频控制柜使用说明书上海东方泵业(集团)有限公司目录一、概述 .............................................................................................................................. 错误!未定义书签。

二、设备特点、适用范围 ............................................................................................... 错误!未定义书签。

1、功能与优点.................................................................................................................. 错误!未定义书签。

2、适用范围...................................................................................................................... 错误!未定义书签。

三、设备主要技术指标及使用条件.............................................................................. 错误!未定义书签。

1、主要技术指标.............................................................................................................. 错误!未定义书签。

2、设备使用条件.............................................................................................................. 错误!未定义书签。

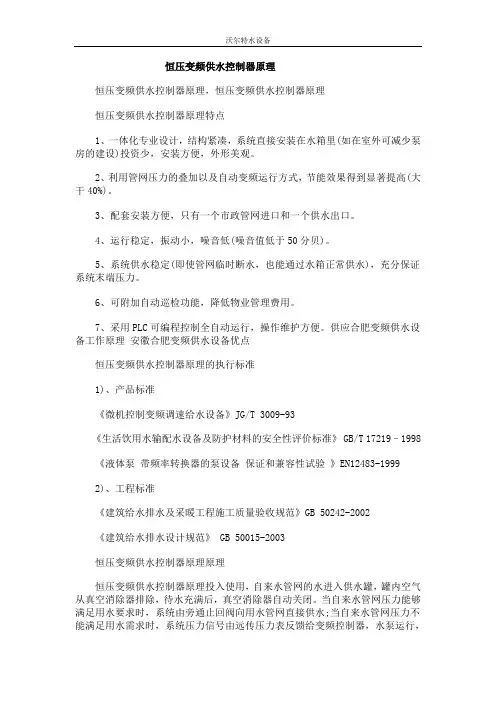

恒压变频供水控制器原理恒压变频供水控制器原理，恒压变频供水控制器原理恒压变频供水控制器原理特点1、一体化专业设计，结构紧凑，系统直接安装在水箱里(如在室外可减少泵房的建设)投资少，安装方便，外形美观。

2、利用管网压力的叠加以及自动变频运行方式，节能效果得到显著提高(大干40%)。

3、配套安装方便，只有一个市政管网进口和一个供水出口。

4、运行稳定，振动小，噪音低(噪音值低于50分贝)。

5、系统供水稳定(即使管网临时断水，也能通过水箱正常供水)，充分保证系统末端压力。

6、可附加自动巡检功能，降低物业管理费用。

7、采用PLC可编程控制全自动运行，操作维护方便。

供应合肥变频供水设备工作原理安徽合肥变频供水设备优点恒压变频供水控制器原理的执行标准1)、产品标准《微机控制变频调速给水设备》JG/T 3009-93《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219–1998《液体泵带频率转换器的泵设备保证和兼容性试验》EN12483-19992)、工程标准《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《建筑给水排水设计规范》 GB 50015-2003恒压变频供水控制器原理原理恒压变频供水控制器原理投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。

水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水;用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。

版本号：16.3全自动恒压变频水泵、变频增压泵选型手册工业给水、建筑自来水领域精建于心经典在行内容说明手册内产品均为交流变频调速，全自动、恒压、全不锈钢、节能、低噪音；手册内产品只适用于液体增压，尤其适合工业、农业、水处理、建筑自来水；我们知道，用户的真正需求选择即是托付，您的托付，浩雄全力以赴！商用/民用物业 我们无暇了解变频水泵的工作原理和复杂的设置，我们需要无需专业知识就能操控的产品，这能大大减少我们后期设备的各种维护费用。

设备工程师 变频水泵的稳定性是我们考虑的首要因素，其次是生产工艺优良与外观是否协调。

同时也希望操作足够简单，这也能降低设备故障。

安装工人安装方便与结构是否合理是我们考虑最多的问题，这可以让我们工作变得简单高效。

同时，后期维护中的拆卸和更换零部件也会节省不少人力和世间。

浩雄为您量身定做属于您的全自动变频供水方案！JWS-BZ自吸式全自动变频水泵产品概述JWS-BZ自吸式全自动变频增压水泵【简称JWS-BZ自吸式变频水泵或JWS-BZ自吸式变频增压泵】属于恒压、无极调速的新一代小型全自动增压系统。

增压泵采用不锈钢射流式自吸泵，控制部分采用基于PID控制的交流变频调速器，性能稳定、操作简单、恒压调速、运行低噪音、节能、体积小巧、安装方便等，主要为各种小流量低压力用水场合增压，如一般家庭、别墅、旅馆、实验室及小型工业生产流水线供水。

结构类型增压泵为卧式端吸自吸泵（射流器为塑胶）变频恒压控制器安装到电机接线盒上方功能特点全自动运行清洁卫生变频恒压缺水保护压力可任意调带自吸功能故障自动复位节能低噪音主要用途用水量较小的建筑供水，如家用、别墅等场合供水实验室全自动恒压系统用水量较少的工业自动给水农业/园艺浇灌系统自动增压型号额定电源V/50Hz额定流量m3/h额定扬程m水泵功率Kw气压罐L最高吸程m进出口径介质温度℃JWS-BZ1.5-20单相220V1.5 20 0.375 8 G1 低于65 JWS-BZ2.2-22 2.2 22 0.55JWS-BZ2.4-25 2.4 25 0.75JWS-BZ3.0-30 3 30 1.0本系列产品所有进出口都是G1英制螺纹接口JWS-BL卧式全自动变频水泵产品概述JWS-BL卧式全自动变频增压水泵【简称JWS-BL卧式变频水泵或JWS-BL卧式变频增压泵】是自动化程度更高的中小型一体式恒压供水系统。

变频恒压供水工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII变频恒压供水工作原理产品工作原理:全自动变频调速供水设备是应用先进的现代控制理论，结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。

该设备通过安装在水泵出水总管上的远传压力表（内为一滑动电阻），将出口压力转换成0-5V电压信号，经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器，经可编程内部PID运算，得出一调节参量并将该参量送入D/A转换模块，经数摸转换后将得出模拟量传送变频器，进而控制其输出频率的变化。

设备采用多泵并联的供水方式，用户用水量的大小决定了投入运行的水泵的数量，当用水量较小时，单台泵变频工作，当用水量增加，水泵运行频率随之增加，如达到水泵额定输出功率仍无法满足用户供水要求时，该泵自动转换成工频运行状态，并变频启动下一台水泵。

反之，当用水量减少，则降低水泵运行频率直至设定下限运行频率，如供水量仍大于用水量，则自动停止工频运行泵同时变频泵转速增加。

当用水量降至某一程度时（如夜间用水很少时），变频主泵停止工作，改由辅泵及小型气压罐供水。

产品特点：※采用先进的供水专用变频器※最新供水专利技术※全中文人机界面，操作简单※RS485远程通讯※压力控制精度5‰※压力频率全数字显示※一次水高、低水位报警※供水压力过压、欠压保护※系统故障自诊断※水泵过载、过流保护※水泵软启动，软切换※适用于各种泵站※故障水泵自动切除运行系统※体积小，安装调试方便※全部进口低压电器集成，运行更安全可靠※优化的控制软件更利于系统节能运行变频恒压供水控制器采用最新微电脑设计处理器设计制造配备液晶中文显示,参数显示、设定一目了然，故障时弹出供货商公司名称及2个服务电话（可按要求设置）,多达75个功能参数项、9种应用宏选择，能满足五台以下的所有运行程序，其主要特点有：1．外部接线简单:用户只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。

恒压供水变频控制柜恒压供水变频控制柜运行控制功能：手动控制：人为操作面板开关控制设备自动控制：设备根据传感信号自动改变其工作状态远程监视：管理人员即便远离现场也能随时监视设备的控制状态远程控制：管理人员即便远离现场也能随时控制设别的工作状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态；当市政管网压力不能达到用户所需水压时，给水系统自动启动，进入自动给水状态；自动软启动：设备自动开机时，有变频器或软启动器来实现软启动；手动软启动：设备手动开机时，有软启动器来实现软启动；恒压供水变频控制柜产品展示：系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。

当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水泵转速保持变频恒压供水;如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到变频恒压变量供水的要求。

恒压供水变频控制柜现场安装注意事项调试前应该具备条件：控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2)，应做好各种防护工作。

电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。

恒压供水变频控制柜电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。

管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

PLC全自动变频恒压供水它主要由水泵、气压罐、智能控制（变频控制柜由断路器、变频器、接触器、中间继电器、PLC）系统等组成。

一、变频恒压供水特点：1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。

2、起动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。

3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。

4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水。

控制系统具有故障报警和显示功能，并可进行工变频转换，应急供水。

5、系统根据用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态，水泵停止，流量增加后才进行工作，节电效果明显，比恒速水泵可节电23%-55%。

6、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。

7、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现所需工况，操作简单。

8、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；9、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命；10、外部接线简单:只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。

11、可靠性:由于控制器已将各种功能模块集成于内部，外部配件少，进一步降低了整个系统出现故障的机会。

12、调试简单方便:丰富而完美的汉字提示。

13、系统功能完善:在设备工作现场，工程人员可根据泵组的实际情况在显示下，随时改变各种控制参数，保证泵组处于最优化的运行状态。

14、控制精度高：控制程序中所有的模拟量均为数码处理。

改良的PID数字控制系统能够避免一般PID死区（对水泵控制而言）所带来的控制误差，使系统的供水压力更加稳定。

15、睡眠功能的最新应用，可使机组在每天的零流量的区域中自动启、停，间歇型的供水方式，使节电效果更佳。

全自动恒压变频供水设备操作说明书制造单位：上海东方泵业（集团）有限公司目录1、工作环境及条件 (2)2、设计标准 (3)3、产品特点 (3)4、设备运行原理 (3)5、设备组成部件特点 (5)6、“EAST“牌变频给水成套设备水泵操作规程 (9)7、“EAST”牌恒压变频供水设备电控柜使用说明 (10)8、变频器设置： (11)9、 ABB变频器故障代码表及故障排除 (11)全自动变频恒压供水设备操作说明书1、工作环境及条件1）环境温度：4℃～40℃；2）空气相对湿度：＜95%（20℃），无结露；3）振动：＜0.5g，振动频率 10Hz～150Hz，最大振动加速度不应超过 5m/s2；4）倾斜角度：＜5°5）电源电压：380V±10%）；6）电源频率：50Hz±2Hz；7）设备运行地点无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。

基本参数2、设计标准《建筑给排水设计规范》（GB50015-2003）第3.6.4；《城市给水工程规划规范》（GBJ13-86）《给排水工程管道设计规范》（GB50332-2002）《低压配电设计规范》（GB50054-94）《给排水设计手册》第二册；《高层建筑给排水设计手册》；3、产品特点无吸程不产生负压该设备直接接在储水水箱上，市政管网来水先进入储水水箱，使自来水管道不产生负压，因此，使用该设备后，不会影响周围用户的用水。

高效节能因采用变频控制，根据业主用水量来调节电机的转速，达到恒压的目的。

当自来水满足要求时设备将停止工作，而由自来水直接供用户，与其他供水设备相比，节电效果显著。

自动化程度高系统及机、电、计算机控制于一体，设备自动控制运行，无人值守、管理便利、节约人力。

4 设备运行原理设备系统组成介绍工作原理本设备根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。

当用户用水量小于一台水泵出水量时，控制系统根据用水量的变化有一台水泵变频调整运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。

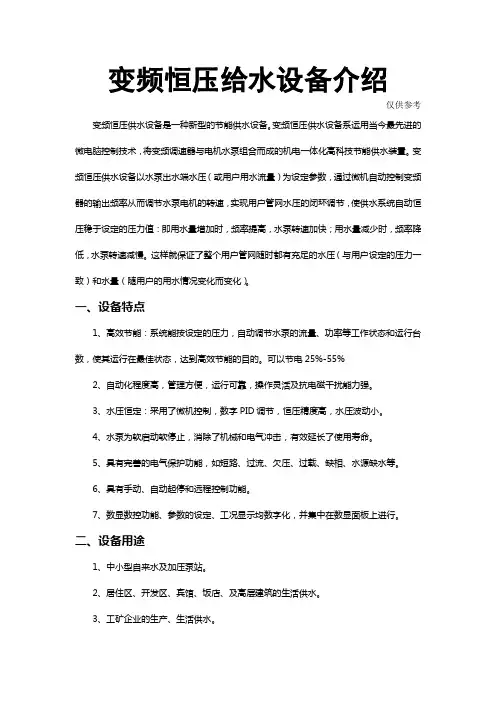

变频恒压给水设备介绍仅供参考变频恒压供水设备是一种新型的节能供水设备。

变频恒压供水设备系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。

变频恒压供水设备以水泵出水端水压（或用户用水流量）为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。

这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。

一、设备特点1、高效节能：系统能按设定的压力，自动调节水泵的流量、功率等工作状态和运行台数，使其运行在最佳状态，达到高效节能的目的。

可以节电25%-55%2、自动化程度高，管理方便，运行可靠，操作灵活及抗电磁干扰能力强。

3、水压恒定：采用了微机控制，数字PID调节，恒压精度高，水压波动小。

4、水泵为软启动软停止，消除了机械和电气冲击，有效延长了使用寿命。

5、具有完善的电气保护功能，如短路、过流、欠压、过载、缺相、水源缺水等。

6、具有手动、自动起停和远程控制功能。

7、数显数控功能、参数的设定、工况显示均数字化，并集中在数显面板上进行。

二、设备用途1、中小型自来水及加压泵站。

2、居住区、开发区、宾馆、饭店、及高层建筑的生活供水。

3、工矿企业的生产、生活供水。

4、各种循环供水系统及其它输液、输油系统。

5、热水供应、采暖、空调、通风的供水、供气系统。

6、农业排灌、园林喷洒、水景和音乐喷泉及污水泵站的供水和排水系统。

三、设备类型微机控制变频调速给水设备，有多种类型、规格，适用于工业、生产、日常生活。

具体类型分为：一用一备型给水设备、一用一补型给水设备、一用二补型给水设备、一用三补（或多补）型给水设备、大小泵组合型给水设备。

四、设备安装（控制柜安装）1、满足控制柜的正常工作条件：安装处无滴水、溅水或积水、易观察位置，柜前后应有足够的操作检修空间。

变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。

本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。

在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。

在对生活管网进行供水时，系统执行管网设定压力。

若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。

系统具有重新上电后自动启动的功能，无需人员值守。

水泵处于无水情况下将自动停机。

二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。

工作压力MPa。

特征标记（参阅特征标记说明）特征标记说明序号 型号编号特征标记说明 1 SB生活专用变频自动恒压给水设备 2HB 消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下: 消防泵泵泵泵电控柜远传压力表消防泵消防泵液位控制器水池3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。

设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。

水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。

上海东方泵业(集团)有限公司自动变频控制设备上海东方泵业(集团)有限公司目录一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备型号说明 (4)五、设备主要构成及工作原理 (5)六、变频恒压供水设备的安装接线 (7)1、控制柜外型 (7)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (8)5、控制设备电气安装接线要求 (9)七、设备的调试与使用 (10)1、设备的调试 (10)2、控制柜操作说明 (10)3、控制柜不同型号的差别 (10)4、使用与维护 (11)八、故障原因及对策 (11)一、概述DFK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。

一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。

无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。

水箱式供水的用户管网水压较稳定，具有一定的贮水能力。

但水箱（或水塔）的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。

气压式供水其实是把高位水箱移到了地面。

它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。

变频调速恒压供水设备以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。

HXK变频控制柜是广州浩雄泵业推出的一款适用于控制水泵和供水设备的恒压供水控制柜，本产品完美结合了最新单片机和最新工控技术，产品具有操作调试简单（无需专业人员专业工具）、功能齐全、美观、性能稳定、液晶汉显中文菜单调试简单、成本低廉、内置多种供水模式任意换、保护功能齐全等PLC控制模式不具备的典型优点。

无论是传统的变频恒压供水设备、无负压变频供水设备还是箱式无负压供水设备，HXK变频控制箱都能轻松完成控制。

并且，无论您使用的是什么品牌的泵，无论您原来使用的是哪种变频控制箱，本控制箱都能互换对接控制。

主要特点智能程度高、带显示屏、控制精准HXK系列恒压供水控制器完美结合了最新单片机技术和PID闭环控制理念，采用模糊控制原理，自动优化参数，并配液晶中文显示器，具有功能齐全、智能化程度高、精度高(±0.01MPa)、响应快、操作简便、成本低廉、整体结构紧凑，美观大方等系列优点。

名优零配件、质量绝对可靠微电脑控制器98%电子贴片元件为原装进口，程序经过近十年的不断改进，性能绝不亚于PLC，其他电气配件采用ABB、西门子、施耐德、正泰、人民等知名品牌，保证了控制系统具有更高的精度(±0.01MPa)和可靠性，大大降低了设备故障率及延长了使用寿命。

中文汉显菜单，轻松搞定各种参数全中文汉显界面，显示信息全面，丰富而完美的中文提示，无需任何专业仪器便可轻松设定各种工作的必须参数如工作压力、频率下限、加速时内置多种供水模式，适合多场合供水恒压供水控制器已经我们多年的行业经验，内置了多种供水模式，无需任何专业仪器和额外的程序即可通过汉显菜单轻松切换供水模式(定时、高峰间、减速时间、换泵时间、定时启停机等各种重要参数。

还能显示系统时间、压力、设定压力值等工作状态。

等模式)，保证了不同场合、不同情况的不同用水需求。

这是PLC供水控制柜目前无法实现的。

显示内容丰富，设备状态一目了然正常工作下可显示当前频率、当前压力、设定压力、运行泵号、当前时间、当前故障状态（故障发生时），还可通过菜单查询各台泵的运行时间、故障提示，有助于快速排出故障。

变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。

变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。

为防止水锤现象的产生，泵的启停将联动其出口阀门。

系统工作原理间图如下所示。

假设整个系统由四台水泵，一台变频器，一台PLC 和一个压力变送器及若干辅助部件构成。

各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。

二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。

变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。

（2）水泵扬程应大于实际供水高度。

（3）水泵流量总和应大于实际最大供水量。

（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。

ACS 600系列变频器是ABB 公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。

它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。

主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。

连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。

增压泵变频一拖一，五台联动恒压供水控制系统1.1 变频恒压供水系统的理论分析1.1.1 电动机的调速原理水泵电机多采用三相异步电动机，而其转速公式为：式中：f表示电源频率，p表示电动机极对数，s表示转差率。

根据公式可知，当转差率变化不大时，异步电动机的转速n基本上与电源频率f成正比。

连续调节电源频率，就可以平滑地改变电动机的转速。

但是，单一地调节电源频率，将导致电机运行性能恶化。

随着电力电子技术的发展，已出现了各种性能良好、工作可靠的变频调速电源装置，它们促进了变频调速的广泛应用。

1.1.2 变频恒压供水系统的节能原理变频恒压供水系统的供水部分主要由水泵、电动机、管道和阀门等构成。

通常由异步电动机驱动水泵旋转来供水，并且把电机和水泵做成一体，通过变频器调节异步电机的转速，从而改变水泵的出水流量而实现恒压供水的。

因此，供水系统变频的实质是异步电动机的变频调速。

异步电动机的变频调速是通过改变定子供电频率来改变同步转速而实现调速的。

在供水系统中，通常以压力或者流量为控制目的，常用的控制方法为阀门控制法和转速控制法。

阀门控制法是通过调节阀门开度来调节流量，水泵电机转速保持不变。

其实质是通过改变水路中的阻力大小来改变流量，因此，管阻将随阀门开度的改变而改变，但扬程特性不变。

由于实际用水中，需水量是变化的，若阀门开度在一段时间内保持不变，必然要造成超压或欠压现象的出现。

转速控制法是通过改变水泵电机的转速来调节流量，而阀门开度保持不变，是通过改变水的动能改变流量。

因此，扬程特性将随水泵转速的改变而改变，但管阻特性不变。

变频调速供水方式属于转速控制。

其工作原理是根据用户用水量的变化自动地调整水泵电机的转速，使管网压力始终保持恒定，当用水量增大时电机加速，用水量减小时电机减速。

2.2 变频恒压供水系统控制方案的确定2.2.1控制方案的比较和确定恒压变频供水系统主要有压力变送器、变频器、恒压控制单元、水泵机组以及低压电器组成。

威乐（中国）水泵系统有限公司恒压供水变频控制柜操作使用说明威乐（中国）水泵系统有限公司1.概述安装及调试只能由有资质的人员进行。

1.1使用范围WILO变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。

它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。

1.2技术数据：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级：IP44（更高等级的需要注明）环境温度： 0~40℃２. 安全注意事项安装和操作水泵时请严格遵守以下规定。

在安装前请相关安装人员仔细阅读操作手册。

请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。

2.1危险符号表示“危险”，如果没有遵守操作规定，会造成人员伤亡表示“小心触电”注意!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员必须经过培训合格后才能进行水泵安装。

2.3危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。

误操作可能引起很多问题，例如：—水泵及部件功能故障2.4操作人员安全要求请遵守现行的安全操作规定。

请检查电气方面的安全隐患。

请遵守当地电力公司发布的安全规定。

2.5安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。

请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。

2.6备品备件为了确保安全性，建议使用原产备件，或经过WILO生产商授权的其他厂家的备件。

由于使用未经许可的生产商的备件造成设备损坏，本公司不承担维修责任和相关法律责任。

3. 运输与储存注意：系统必须防潮并严禁机械破坏与震动。

变频恒压供水控制柜简介变频恒压供水控制柜（以下简称控制柜）是与阀门电动装置配套使用的。

用以控制电动阀门的开关和显示阀门工作状态。

它可以现场使用，也可以远距离室内使用。

对于大量使用阀门的石油、化工、水利、发电、煤炭、冶金、市政等工业部门具有实际意义。

变频恒压供水控制柜手册变频恒压供水设备是由控制柜、水泵机组、管路附件及压力罐等组成，整套设备都是由控制柜里的控制器来控制，所以控制柜的维护是很重要的，如：控制柜的工作环境。

变频恒压供水控制柜本柜为防护式金属外壳，基本骨架采用特种型材组装而成，结构先进合理、标准化程度高、刚性好、重量轻、外型颜色协调美观大方。

防护等级：IP30。

当搬运柜体时，请使用正确的升降工具以防止损伤。

户内安装，且柜体的后部应保持20〜30CM的空间，以利散热；前部留有足够的操作空间。

变频恒压供水控制柜产品性能：1、变频恒压供水控制柜由微机全自动控制，高智能化无负压变频给水控制系统，在同类设备中具有自动化程度最高、节能效果好等特点；同时设备具备手动操作；在供水压力范围内，设备供水压力精度达到±。

2、变频恒压供水控制柜通过微机自动调整水泵运行频率，使设备供水压力时刻满足用户实际需求，当夜间或节日期间用水量小时，设备自动转入最低频率、最低转速运行状态，或者通过市政网压力直接供水给用户，实现最大程度的供水节能。

3、变频恒压供水控制柜多台水泵轮流运转，先开先停，水泵选用名牌电机，有效降低噪声，提高设备使用寿命；电机通过变频软启动，对设备、管网、电网无冲击，实现最大程度的对设备保护。

4、变频恒压供水控制柜结构紧凑，占地面积小、无需泵房、水池（水箱）；全使用环保洁净材料、全密封设计，避免二次污染；安装方便、操作简单、免维护、免看管，实现最大程度的成本节约。

5、变频恒压供水控制柜具有防止过流、欠压、超压、过载、短路、过热等多种自我保护功能，实现最大程度的设备安全。

变频恒压供水控制柜工作环境海拔高度不超过2000M。

变频供水/补水微电脑控制器使用手册一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V五、控制器参数列表及出厂默认值变频供水/补水微电脑控制器使用手册9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+---RS232/485通讯接口NC---空点RXD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
