硬件工程师培训教程(15个doc)5硬件工程师培训教程（二）第二节计算机的体系结构一台计算机由硬件和软件两大部分组成。
硬件是组成计算机系统的物理实体，是看得见摸得着的部分。
从大的方面来分，硬件包括CPU(Central Processing Unit ——中央处理器)、存储器和输入/输出设备几个部分。
CPU 负责指令的执行，存储器负责存放信息(类似大脑的记忆细胞)，输入/输出设备则负责信息的采集与输出(类似人的眼睛和手)。
具体设备如我们平常所见到的内存条、显卡、键盘、鼠标、显示器和机箱等。
软件则是依赖于硬件执行的程序或程序的集合。
这是看不见也摸不着的部分。
一、Von Neumann (冯. 诺依曼)体系结构Von Neumann 体系结构是以数学家John Von Neumann 的名字命名的，他在20 世纪40年代参与设计了第一台数字计算机ENIAC 。
Von Neumann 体系结构的特点如下:·一台计算机由运算器、控制器、存储器、输入和输出设备5 大部分组成。
·采用存储程序工作原理，实现了自动连续运算。
存储程序工作原理即把计算过程描述为由许多条命令按一定顺序组成的程序，然后把程序和所需的数据一起输入计算机存储器中保存起来，工作时控制器执行程序，控制计算机自动连续进行运算。
Von Neumann 体系结构存在的一个突出问题就是，外部数据存取速度和CPU 运算速度不平衡，不过可以通过在一个系统中使用多个CPU 或采用多进程技术等方法来解决。
二、CPUCPU 是计算机的运算和控制中心，其作用类似人的大脑。
不同的CPU 其内部结构不完全相同，一个典型的CPU 由运算器、寄存器和控制器组成。
3 个部分相互协调便可以进行分析、判断和计算，并控制计算机各部分协调工作。
最新的CPU 除包括这些基本功能外，还集成了高速Cache(缓存)等部件。
三、存储器每台计算机都有3 个主要的数据存储部件:主存储器、高速寄存器和外部文件存储器。

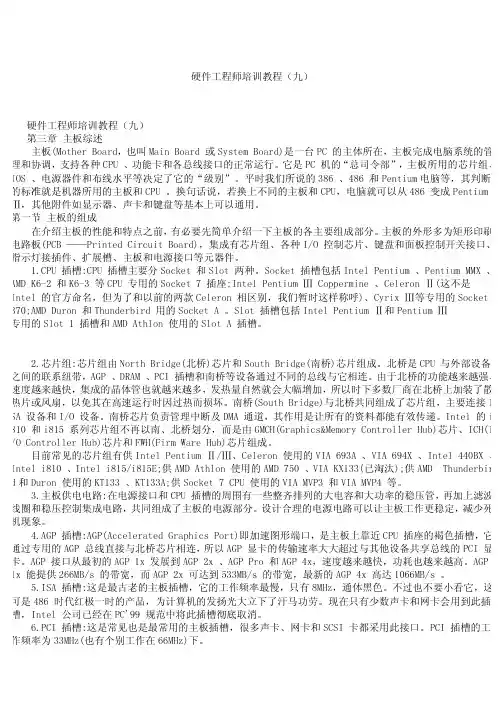

硬件工程师培训教程（九）硬件工程师培训教程（九）第三章 主板综述主板(Mother Board，也叫Main Board 或System Board)是一台PC 的主体所在，主板完成电脑系统的管理和协调，支持各种CPU 、功能卡和各总线接口的正常运行。
它是PC 机的“总司令部”，主板所用的芯片组、IOS 、电源器件和布线水平等决定了它的“级别”。
平时我们所说的386 、486 和Pentium电脑等，其判断的标准就是机器所用的主板和CPU 。
换句话说，若换上不同的主板和CPU，电脑就可以从486 变成Pentium Ⅲ，其他附件如显示器、声卡和键盘等基本上可以通用。
第一节 主板的组成在介绍主板的性能和特点之前，有必要先简单介绍一下主板的各主要组成部分。
主板的外形多为矩形印刷电路板(PCB ——Printed Circuit Board)，集成有芯片组、各种I/O 控制芯片、键盘和面板控制开关接口、指示灯接插件、扩展槽、主板和电源接口等元器件。
1.CPU 插槽:CPU 插槽主要分Socket 和Slot 两种。
Socket 插槽包括Intel Pentium 、Pentium MMX 、AMD K6-2 和K6-3 等CPU 专用的Socket 7 插座;Intel Pentium Ⅲ Coppermine 、Celeron Ⅱ(这不是Intel 的官方命名，但为了和以前的两款Celeron 相区别，我们暂时这样称呼)、Cyrix Ⅲ等专用的Socket 370;AMD Duron 和Thunderbird 用的Socket A 。
Slot 插槽包括Intel Pentium Ⅱ和Pentium Ⅲ专用的Slot 1 插槽和AMD Athlon 使用的Slot A 插槽。
2.芯片组:芯片组由North Bridge(北桥)芯片和South Bridge(南桥)芯片组成。
北桥是CPU 与外部设备之间的联系纽带，AGP 、DRAM 、PCI 插槽和南桥等设备通过不同的总线与它相连。
硬件工程师培训教程(15个doc)硬件工程师培训教程（七）第六节新款CPU 介绍一、I ntel 公司的新款C P U1 .P Ⅲ C o p p e r m i n e(铜矿)处理器2000 年最惹人注目的莫过于Intel 公司采用0.18 微米工艺生产的P Ⅲ Coppermine 处理器了。
尽管Intel 公司早在1 9 99 年10 月25 日便发布了这款代号为Coppermine 的Pentium Ⅲ处理器，但其真正的普及是在2 0 00 年。
虽然取名为“铜矿”，C o p p e r m i ne 处理器并没有采用新的铜芯片技术制造。
从外形上分析，采用0.18 μm工艺制造的Coppermine 芯片的内核尺寸进一步缩小，虽然内部集成了256KB 的全速On- D i e L 2 C a c he，内建 2 8 10 万个晶体管，但其尺寸却只有 1 0 6 mm 2 。
从类型上分析，新一代的 C o p p e r m i ne 处理器可以分为 E 和EB 两个系列。
E 系列的 C o p p e r m i ne 处理器采用了0 .18 μm工艺制造，同时应用了I n t el 公司新一代O n -D ie 全速2 5 6 K B L 2 C a c h e;而EB 系列的C o p p e r m i ne 不仅集合了0.18 μm制造工艺、O n -D ie 全速 2 5 6 K B L 2 C a c he，同时还具有1 3 3 M Hz 的外频速率。
从技术的角度分析，新一代C o p p e r m i ne 处理器具有两大特点:一是封装形式的变化。
除了部分产品采用S E C C2 封装之外，I n t el 也推出了F C -P GA 封装及笔记本使用的MicroPGA 和B GA 封装；二是制造工艺的变化。
C o p p e r m i ne 处理器全部采用了0.18 μm制造工艺，其核心工作电压降到了1. 6 5 V (S E C C 2)和1 .6 V (F C -P G A)，与传统的P Ⅲ相比大大降低了电能的消耗和发热量。
