(完整word版)建筑识图与构造2 第二章投影的基本知识和点、线、面的投影基本要求：建立投影的概念，掌握正投影的基本性质；掌握点线面的投影特性；根据投影能判断出点、线、面的关系。
主要内容：1、投影的基本知识；2、点的投影;3、直线的投影；4、平面的投影。
2。
1 投影的基本知识一、内容：1、投影的基本概念；2、投影的类型;3、工程中常用的投影图。
二、要求及重点：要求掌握投影的基本概念；了解投影的类型、用途。
三、教学方式：通过实物及日常生活中的现象，使学生掌握投影的基本概念；了解投影的类型、用途。
2.1 投影的基本知识一、投影的概念1、在日常生活中，经常看到空间一个物体在光线照射下在某一平面产生影子的现象,抽象后的“影子”称为投影.2、产生投影的光源称为投影中心S,接受投影的面称为投影面，连接投影中心和形体上的点的直线称为投影线.形成投影线的方法称为投影法（图2—1）。
(a） (b)图2-1 中心投影法图2-2 平行投影法二、投影的类型投影法分为中心投影法和平行投影法两大类。
1、中心投影法光线由光源点发出，投射线成束线状。
投影的影子（图形）随光源的方向和距形体的距离而变化。
光源距形体越近，形体投影越大，它不反映形体的真实大小。
2、平行投影法光源在无限远处，投射线相互平行，投影大小与形体到光源的距离无关，如图2—2所示。
平行投影法又可根据投射线（方向）与投影面的方向(角度)分为斜投影(a)和正投影（b）两种。
(1）斜投影法：投射线相互平行,但与投影面倾斜,如图2—2（a）所示。
(2）正投影法：投射线相互平行且与投影面垂直，如图2—2（b)所示。
用正投影法得到的投影叫正投影.三、工程上常用的投影图1、透视图用中心投影法将空间形体投射到单一投影面上得到的图形称为透视图，如图2-3。
透视图与人的视觉习惯相符，能体现近大远小的效果，所以形象逼真,具有丰富的立体感，但作图比较麻烦，且度量性差，常用于绘制建筑效果图.图2-3 透视图图2—4 轴测图2、轴测图将空间形体正放用斜投影法画出的图或将空间形体斜放用正投影法画出的图称为轴测图。

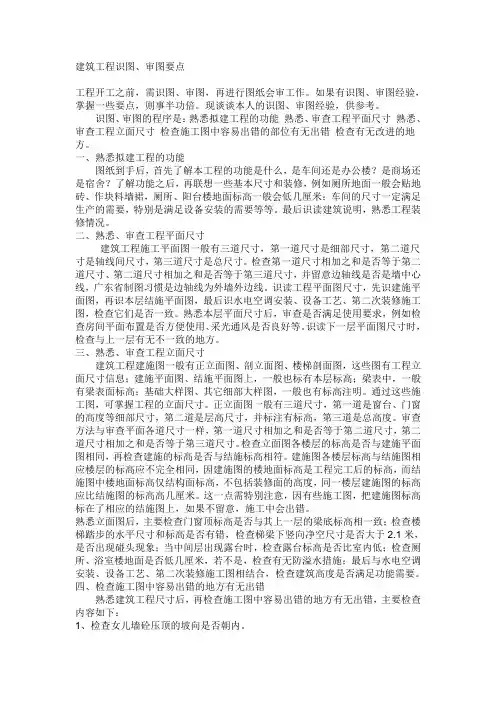

建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

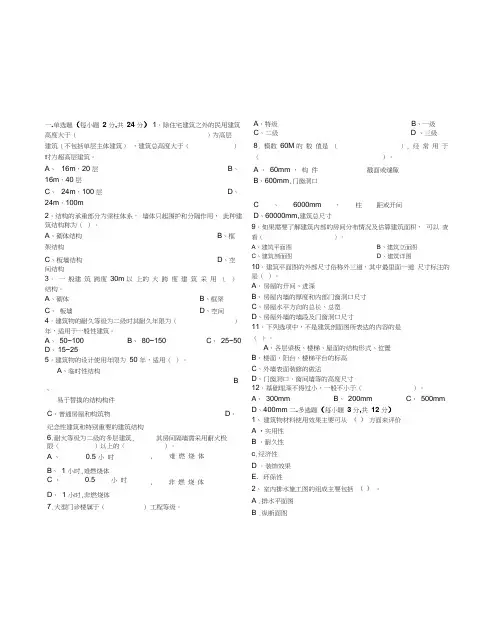

一.单选题（每小题2 分,共24 分）1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。
A、16m，20 层B、16m，40 层C、24m，100 层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。
A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m 以上的大跨度建筑采用（）结构。
A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。
A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50 年，适用（）。
A、临时性结构B 、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6.耐火等级为二级的多层建筑, 其房间隔墙需采用耐火极限（）以上的（）。
A 、0.5 小时, 难燃烧体B、1 小时,难燃烧体C 、0.5 小时, 非燃烧体D、1 小时,非燃烧体7.大型门诊楼属于（）工程等级。
A、特级B、一级C、二级 D 、三级8. 模数60M 的数值是（）, 经常用于（）。
A 、60mm ，构件截面或缝隙B、600mm,门窗洞口C 、6000mm ，柱距或开间D、60000mm,建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。
A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。
A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。
A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

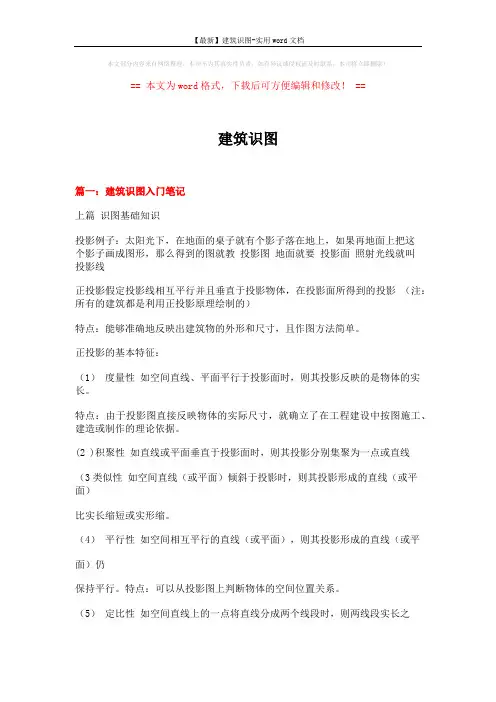

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==建筑识图篇一：建筑识图入门笔记上篇识图基础知识投影例子：太阳光下，在地面的桌子就有个影子落在地上，如果再地面上把这个影子画成图形，那么得到的图就教投影图地面就要投影面照射光线就叫投影线正投影假定投影线相互平行并且垂直于投影物体，在投影面所得到的投影（注：所有的建筑都是利用正投影原理绘制的）特点：能够准确地反映出建筑物的外形和尺寸，且作图方法简单。
正投影的基本特征：（1）度量性如空间直线、平面平行于投影面时，则其投影反映的是物体的实长。
特点：由于投影图直接反映物体的实际尺寸，就确立了在工程建设中按图施工、建造或制作的理论依据。
(2 )积聚性如直线或平面垂直于投影面时，则其投影分别集聚为一点或直线（3类似性如空间直线（或平面）倾斜于投影时，则其投影形成的直线（或平面）比实长缩短或实形缩。
（4）平行性如空间相互平行的直线（或平面），则其投影形成的直线（或平面）仍保持平行。
特点：可以从投影图上判断物体的空间位置关系。
（5）定比性如空间直线上的一点将直线分成两个线段时，则两线段实长之比等于它们投影长度之比。
（6）从属性如空间直线（或平面）上的点、线投影后仍落在该直线（或平面）的投影上。
定比性从属性三面投影图图1 立体图图2 投影面展开过程图3 投影面展开图4 去投影边框后三面投影图一面投影：物体投影到一个面上的投影。
例：一木块投影，在木块的下面有一个投影面（简称“H面”），使它平行于木块的底面，作木块在H面上的正投影（在水平投影面上的投影称为水平投或H投影），其投影为矩形。
木屋架就是用一面投影来表示。
特点：反映出从上往下观看木块所得的形状、长度和宽度，但没有其高度。
缺点：只能反映物体的某个侧面，所以单凭一面投影是不能确定形体的形状和大小的。
两面投影：物体的投影在两个相互垂直的投影面上。
第1章房屋建筑识图１.1 建筑识图的基本知识1。
１.1房屋的组成及作用一幢民用建筑，一般是由基础、墙或柱、楼地层、楼（电）梯、屋面、门窗等主要部分组成，如图1—１所示。
(1)基础。
基础是位于建筑物最下部的承重构件,它承受着建筑物的全部荷载,并把这些荷载连同自重传给地基。
（2）墙或柱。
墙或柱是建筑物的竖向承重构件．对于墙承重结构体系而言,墙作为承重构件,承受屋面、楼梯、楼地层传来的荷载，并将这些荷载连同自重传给基础。
对于骨架承重结构体系而言,墙作为围护构件，外墙抵御风雨雪及寒暑对建筑物的影响；内墙主要作为分隔构件,将建筑空间分隔成或大或小的室内空间。
（３）ﻩ楼地层.楼地层是建筑的水平承重和分隔构件，包括楼板层和首层地面两部分。
楼板层将建筑在垂直方向划分为若干层,将其所承受的荷载及自重给墙或柱.楼板支承在墙上,对墙也起到水平支撑作用.首层地面直接承受各种使用荷载，并把荷载传给下面的土层--地基．(４)ﻩ楼(电)梯。
楼梯是建筑中联系上下层的垂直设施,也是火灾、地震等灾害发生时的紧急疏散要道。
高层建筑中,除设置楼梯外,还设置电梯。
（５）屋面。
屋面是建筑物顶部的覆盖构件，与外墙共同建筑物的外壳。
屋面既是围护构件又是承重构件，防御自然界各种因素对顶层房间的影响,在承受自重及外部荷载的同时将这些荷载给墙或柱。
(6)ﻩ门窗．门窗属于非承重构件。
门的主要功能是出入、分隔和联系空间,有的兼起通风和采光作用；窗主要用于通风和采光。
门窗在不同情况下还具有保温、隔热、防风和防水等围护功能，并对建筑造型、立面及装饰有重要的作用。
名称线型线宽用途实线粗b(１）平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线;（2) 建筑立面图或室内立面图的外轮廓线;（3）建筑构造详图中被剖切的主要部分的轮廓线；（4）建筑构配件详图中的外轮廓线；（5）平、立、剖面的剖切符号中粗0。
7ｂ（1）平、剖面图中被剖切的次要建筑构造（包括构配件)的轮廓线；(2）建筑平、立、剖面图中建筑构配件的轮廓线;（3）建筑构造详图及建筑构配件详图中的一般轮廓线中0。
建筑识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13 ．透视投影；14 ．展开投影；15．给水排水工程；16．AutoCAD 绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1 建筑识图与工程量计算（P151 ）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01 - （又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000 与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1 、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。
D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领（P156）1、掌握投影原理和形态的各种表达方法，请阅读P153 、94 甲型住宅初步设计。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
如常用的图例、符号、线型、尺寸和比例。
3、基本掌握和了解房屋构造组成。
阅读施工图步骤阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏1、先细阅说明书、首页图（目录），后看建施、结施、设施。
2、每张图，先图标、文字，后图样。
3、看建施，先建施，后结施、设施。
4、建施先看平、立、剖、后详图。
5、结施先看基础、结构布置平面图，后看构件详图。
6、设施先看平面、后看系统、安装详图。
现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。
搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！三、解说建筑总平面图（P163 ）总平图上标注的尺寸，一律以M （米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。
为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。
四、解读建筑平面图（P164 ）1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、根据轴线、定位置、识开间、进深；4、掌握特殊表示、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、根据索引符号，可知总图与详图关系。
五、解读建筑立面图（P168 ）1、从图名或轴线编号了解何朝向立面图；2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。
六、建筑剖面图的读法（P169 ）1、据图名、定位置、区分剖到与看到的部位；2、读地面、楼面、屋面的形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。
七、建筑详图（P176 ）详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。
详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图八、结构施工图（P193 ）包括：1、结构设计说明书；2、结构布置平面图；3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。
结构施工图，简称结施。
配合建施、设施指导施工、作为编制施工图予算的依据。
特点：1、沿防潮层的水平剖面表示基础平面。
2、沿房屋每层楼板面的水平剖面表示相应各层的楼层结构平面、标准层设一张图、结构变异则各层均有。
3、沿屋面承重的水平剖面表示层面结构平面布置。
4、用单个构件的正投影表达构件详图，把构件的平、立和相应断面画出详图、材料明细表。
有的还要作模板图、予埋件图。
5、构件详图，比例放大，清晰表达节点的细节。
6、构件的立面、断面轮廊线多用中或细实线，而钢筋的配置，则用粗实线或黑园点表示。
结构施工图读图方法要点（P195 ）先看文字说明，从基础平面图看起，到基础结构详图。
再读楼层结构布置平面图，屋面结构布置平面图。
结合立面和断面，垂直系统图。
最后读构件详图、看图名、看立面、看断面，看钢筋图和钢筋表由于结施是计算工程量的依据，编制予决算，以免漏误，往往要熟读多次，相互对照，摘抄要点、理解空间形状，构件所在部位，反复核对数量、材料、才能精益求精。
工业厂房施工图（P187 ）工业厂房施工图与民用建筑施工图共同之处：1、图示原理，平、立、剖、详；2、读图方法，先文后图；3、图样内容，建、施、设；4 、编制方法，说、总平、总图、建、施、设、详、节；5、绘图步骤，自左至右，自下而上。
不同之处：1、生产工艺条件；2、使用功能；3、实用要求。
故图上表示的图例符号、具体内容则有异，结构施工图就复杂些，数量也多。
读懂＞大学结构试验室图纸，基本可以了解工业建筑的施工图与民用建筑施工图的主要区别：一、从平面和剖面可以知道这是一个高低不同的两跨车间，高跨进深15M，低跨5.6M , D〜E轴之间设410MM 间距的伸缩缝，以适应高低跨之间的变形需要。
车间内设有轿厢式吊车一台、起重量Q=10t ，轨距Lk=13.5M ，吊车设在工字形钢砼柱的牛腿上。
车间的5-6轴间，B〜C轴间开3M、3.6M的两扇外开大门。
设坡道、散水。
A轴处设2400X2000钢窗9樘，东山墙设2400X2400 窗2 樘，3600X2400 窗1 樘。
ED 轴（车间与辅房之间）设4200X1400 窗3，3000X1400 窗3，2400X1400 窗1，1500 宽内开双扇门7 樘。
F 轴C-6 窗2400X1500 计17 樘，东、西两侧各设2100X2400 窗1 ，4-5 轴北面设1500 宽边门1 樘。
车间内设上走道（吊车维护费用）和吊车钢梯。
二、从立面图可知，车间外粉刷水平分格线以窗顶、窗台，竖向分格线以轴线位置为垂直分格线。
设有窗台和遮阳板。
有组织排水、落水管位置在3、9 轴（双线表示）。
三、从平面图的1-1 剖面为阶梯剖面，看到室内外、牛腿顶面、轨道标高、薄腹梁底面标高、门、窗高度与地面的距离。
看到带牛腿柱子的侧面形状，吊车梁搁置位置，T 形吊车梁的形状和搁置方式，行走方向。
看到形大型屋面板铺在工字型薄腹梁上的断面和流水坡度，沿沟节点、排水方式。
四、看到六个不同切面的节点详图。
①②为D、E伸缩缝的详图（A）为1的放大节点；③天沟与遮阳；④卷闸门与雨蓬（大门）；⑤坡道、散水与明沟；⑥高低跨（D、E轴）的处理节点。
按P188、189、190 平、立、剖三图试统计门、窗规格、数量门宽槁樘窗宽犒樘MC1 1500 X3600 10 C-1 2400 1200卷闸门3000 X600 2 C-2 4200 X00 44C-5 2100 24X00C-6 1500 2X400 17 ＋4C-7 4200 24X00 3解读结构施工图（P191 ）内容：一、结构说明1 、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。
二、结构布置平面图1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。
三、构件详图1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。
特点：1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。
2、用单个构件的正投影来表达构件详图，以其平面、立面及断面来表达，出材料明细表，有的要出模板图，予埋件图。
但这种图重复多，易出差错。
3、用双比例法出构件详图，构件轴线按一种比例，而构件局部用放大比例出图，便于更清晰表达节点的施工尺寸与搭节关系。
4、结施中，构件的立面、断面轮廓线用细或中实线表示，而构件内部钢筋配置则用粗实线和黑点表示。
5、结施常用图例表达。
1.2 钢筋混凝土结构图（P193 ）1.RC结构的基本知识（“结构（钢结构）,“ RC吉构（钢筋混凝土结））它由水泥（325#以下为低标号，425#为标准，525# 以上为高标号，如水下高强度水泥）砂子（清水中粗砂）石子（粒径300〜500mm ）和水（淡水，不含油、酸、碱等化学介质）按一定比例拌制、浇捣而成为砼。
强度指标是用边长为150mm 的标准立方体砼试块，在标准养护室（温度20 °C ±3 °C,相对湿度不小于90% ）径28 天养护，用标准方法测得的抗压强度，称之砼强度等级，如C20 砼为每立方毫米的砼在20 倍的破坏压力下不被粉碎，即为C20 砼，20N/mm2 。
N/mm2 ——千克力/每平方毫米N/m2 ——牛顿每平方米（面分布力）。
砼强度等级共12 个：低强度——C7.5 ，C10，C15；结构砼——C15 , C20 , C25 , C30 ;高强度——C30 , C35 , C40 , C45 ;超强度——C45 , C50 , C55 ,C60。
