钢结构是有各种形状型钢组合连接而成结构

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。

8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。

9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

§3-1钢结构的连接钢结构的构件是由型钢、钢板等通过连接（connections）构成的，各构件再通过安装连接架构成整个结构。

因此，连接在钢结构中处于重要的枢纽地位。

在进行连接的设计时，必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。

钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等（图3.1.1）。

3.1.1 焊缝连接一、焊缝连接的特点焊接连接(welded connection)是现代钢结构最主要的连接方法。

其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。

其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。

二、钢结构常用的焊接方法1、手工电弧焊这是最常用的一种焊接方法（3.1.2）。

通电后，在涂有药皮的焊条和焊件间产生电弧。

电弧提供热源，使焊条中的焊丝熔化，滴落在焊件上被电弧所吹成的小凹槽熔池中。

由电焊条药皮形成的熔渣和气体覆盖着熔池，防止空气中的氧、氮等气体与熔化的液体金属接触，避免形成脆性易裂的化合物。

型钢混凝土组合结构的工艺原理施工工艺流程型钢混凝土组合结构是将钢筋混凝土与型钢结构相结合的建筑结构形式。

它可以充分利用钢材的高抗拉强度和混凝土的高抗压强度，同时发挥各自优势，使结构具有良好的整体性、刚度和抗震性能。

其工艺原理和施工工艺流程如下：一、工艺原理：1.力学连接：型钢与混凝土之间采用了多种力学连接方式，主要有焊接、螺栓连接和粘结连接。

其中，钢筋焊接和混凝土粘结连接是常用的连接形式。

通过这些连接方式，实现了型钢与混凝土的力学衔接，使二者形成合理的受力传递路径。

2.协同工作：在型钢混凝土组合结构中，型钢与混凝土共同承担荷载。

型钢提供了高强度和刚度，能够承受较大的拉、剪和弯矩荷载；混凝土则能够提供较高的抗压强度和良好的抗震性能。

二者相互协同工作，形成了双重受力机制，使结构具有更好的整体性能。

二、施工工艺流程：1.型钢加工：首先，对型钢进行裁切加工，根据设计要求和构件形状，将型钢按照要求的尺寸进行切割。

2.型钢准备：对加工好的型钢构件进行打磨、除锈和涂防锈漆等处理，以提高其表面质量和防腐蚀能力。

3.钢筋预埋：将预先制作好的钢筋粘结焊接到型钢构件上，并将其预埋到混凝土模板内，以便混凝土浇筑后形成钢筋混凝土组合结构。

4.模板安装：在预埋好的钢筋上安装混凝土模板，按照设计要求进行模板定位和固定。

确保模板的稳固和符合设计要求。

5.混凝土浇筑：在模板安装完成后，进行混凝土浇筑。

根据设计要求选用适宜的混凝土配合比，将混凝土均匀地倒入模板内，利用振动棒进行振捣和排气。

6.养护和拆模：混凝土浇筑完成后，对其进行适当的养护措施。

保养期间，要注意浇水养护，保持混凝土的湿润。

待混凝土强度达到设计要求后，进行拆模。

7.防护层施工：完成拆模后，进行防护层施工。

防护层可以采用涂刷或者喷涂的方式进行，以提高结构的耐久性和防腐蚀能力。

8.收尾工作：施工完成后，进行收尾工作，包括清理施工现场、处理废弃物等。

综上所述，型钢混凝土组合结构既充分发挥了钢材和混凝土的优点，又解决了传统钢结构和混凝土结构的一些弱点。

钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义来源：郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。

《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。

§3-1钢结构的连接钢结构的构件是由型钢、钢板等通过连接（connections）构成的，各构件再通过安装连接架构成整个结构。

因此，连接在钢结构中处于重要的枢纽地位。

在进行连接的设计时，必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。

钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等（图3.1.1）。

3.1.1 焊缝连接一、焊缝连接的特点焊接连接(welded connection)是现代钢结构最主要的连接方法。

其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。

其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。

二、钢结构常用的焊接方法1、手工电弧焊这是最常用的一种焊接方法（3.1.2）。

通电后，在涂有药皮的焊条和焊件间产生电弧。

电弧提供热源，使焊条中的焊丝熔化，滴落在焊件上被电弧所吹成的小凹槽熔池中。

由电焊条药皮形成的熔渣和气体覆盖着熔池，防止空气中的氧、氮等气体与熔化的液体金属接触，避免形成脆性易裂的化合物。

焊缝金属冷却后把被连接件连成一体。

手工电弧焊设备简单，操作灵活方便，适于任意空间位置的焊接，特别适于焊接短焊缝。

但生产效率低，劳动强度大，焊接质量与焊工的技术水平和精神状态有很大的关系。

手工电弧焊所用焊条应与焊件钢材（或称主体金属）相适应，例如：对Q235钢采用E43型焊条（E4300～E4328）；对Q345钢采用E50型焊条（E5000～E5048）；对390钢和Q420钢采用E55型焊条（E5500～E5518）。

焊条型号中字母E表示焊条类型等。

不同钢种的钢材相焊接时，宜采用低组配方案，即宜采用与低强度钢相适应的焊条。

钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。

三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

钢结构上1.钢结构的极限状态分为承载能力极限状态和正常使用极限状态。

2．钢材的三个重要力学性能指标为屈服点，抗拉强度,伸长率。

3.钢材的可焊性受碳含量和合金元素含量的影响。

4.钢结构是用钢板，热轧型钢或冷加工成型的薄壁型钢制造而成的。

建筑常用的热轧型钢包括角钢，槽钢,工字钢，H型钢和部分Ｔ型钢钢结构特点：材料的强度高，塑性韧性好;材质均匀，和力学计算的假定比较符合;制造简便,施工周期短；质量轻;钢材耐腐蚀性差;钢材耐热但不耐火。

设计钢结构需处理两方面因素:结构和构件抗力;荷载施加于结构的效应5. 结构用钢为何要选用塑性、韧性好的钢材？塑性好则结构破坏前变形比较明显从而可减少脆性破坏的危险性,并且塑性变形还能调整局部高峰应力，使之趋于平缓。

韧性好表示在动荷载作用下破坏时要吸收较多的能量,同样也降低脆性破坏的危险程度６．用于钢结构的钢材必须具有哪些性能？(1）较高的强度。

即抗拉和屈服强度比较高（2)足够的变形能力，即塑性韧性好。

（3)良好的加工性能。

普通碳素结构钢Ｑ2３5钢和低合金高强度钢Q345,Q３90,Q4207．钢材的主要强度指标和变形性能都是依据标准试件一次拉伸试验确定的。

弹性阶段，弹塑性阶段，塑性阶段,应变硬化阶段材料的比例极限与焊接构件整体试验所得的比例极限有差别：残余应力的影响屈服点意义：作为结构计算中材料强度标准或材料抗力标准；形成理想弹塑性体的模型，为发展钢结构计算理论提供基础低碳钢和低合金钢有明显的屈服点和屈服平台，而热处理钢材没有，规定永久变形0.2%时的应力作为屈服点伸长率代表材料断裂前具有的塑性变形的能力8.冷弯性能:按规定弯心直径将试样弯曲18０°,其表面及侧面无裂纹或分层则为冷弯试验合冷弯性能是判断钢材塑性变形能力及冶金质量的综合指标。

冲击韧性：韧性是钢材断裂时吸收机械能能力的量度9.钢是含碳量小于2%的铁碳合金，碳大于2%则为铸铁碳素结构钢由纯铁,碳及杂质元素组成,纯铁约占99%,碳及杂质元素1%碳含量提高，钢材强度提高,塑性，韧性，冷弯性能，可焊性及抗锈蚀能力下降硫，氧元素使钢材发生热脆,而磷,氮元素使钢材发生冷脆10．冷加工硬化:在常温下加工叫冷加工。

钢结构各组成部分的名称介绍钢结构是指由钢材制成的框架结构，广泛应用于高层建筑、大跨度厂房和桥梁等领域。

钢结构由各种不同的组成部分构成，每个部分都有其特定的名称和功能。

本文将介绍钢结构各组成部分的名称和作用。

主梁和次梁主梁是承载钢结构自重和外部荷载的结构成员，一般沿着建筑物的长边布置，通常是长条状或H型钢构成。

主梁的作用是将荷载传递到柱子上，从而承受建筑的重量。

次梁是连接主梁和横向桥架的横向构件，通常是钢筋混凝土构件或一些小尺寸H型钢构件。

次梁的作用是在承受建筑荷载的同时，限制主梁和横向桥架之间的相互滑移。

柱子柱子是支撑楼层及其它荷载的垂直结构构件。

一般由钢管、H型钢或工字钢等材料构成。

柱子的作用是承受来自主梁和楼板的荷载，并将荷载传递到地基。

柱子数量和尺寸的确定要考虑到楼层的荷载以及结构的刚度和稳定性。

横向桥架横向桥架是将主梁在水平方向上连通起来的构件，由若干个桥架组成。

通常由钢管或钢棒构成，其作用是增加结构的刚度和稳定性。

横向桥架不仅可以增加整个钢结构的稳定性，还可以起到支撑屋顶或墙的作用，保证整个建筑不会出现倾斜或下沉。

抗风撑杆抗风撑杆是用来提高建筑品质和抗侧风能力的构件，通常是在建筑物的外壳构造中设置的，由如圆钢、方钢、扁钢等材质组成。

当风向垂直于建筑物表面来吹时，抗风撑杆会产生反向弯曲，吸收一部分风力。

抗风撑杆可以提高建筑物的稳固性和品质，避免出现风灾损失。

十字撑杆十字撑杆是在受到弯曲或压缩荷载时，起支撑作用的构件。

通常是由两根直杆交错而成，呈十字形。

十字撑杆具有很强的抗弯曲和抗压缩能力，可以有效地防止钢结构出现变形和断裂。

结构连接件结构连接件是钢结构中连接各个部件的关键构件，如螺栓和膨胀螺栓等。

连接件的型号、尺寸和材料也直接影响到钢结构的稳定性和耐久性。

连接件需要按照规范进行安装和紧固，以确保整个钢结构的连接牢固可靠。

以上是钢结构各组成部分的名称和作用的介绍。

了解钢结构的各组成部分名称和作用对于工程建设和维护具有重要意义。

钢结构截面分类-概述说明以及解释1.引言1.1 概述钢结构是指由钢材构成的建筑结构。

由于钢材具有高强度、轻质、可塑性好等优点，因此在建筑领域中得到了广泛应用。

钢结构的截面形状对其性能有着重要的影响，因此对钢结构的截面进行分类和研究具有重要意义。

本文旨在探讨钢结构截面的分类方法，并分析不同截面形状对构件的力学性能、承载能力以及施工便利性等方面的影响。

通过对钢结构截面分类的深入研究，我们可以更好地了解和运用钢材的特性，提高结构的抗力和稳定性。

在本文中，我们将首先介绍钢结构的定义和特点，包括钢材的强度、韧性以及耐久性等方面的特点。

接着我们将重点讨论钢结构截面分类的意义，即不同截面形状对结构性能的影响。

通过对截面形状的分类，我们可以更好地选择合适的截面形状来满足结构在不同工况下的要求。

在正文的最后一部分，我们将列举一些常见的钢结构截面分类，并对其特点进行详细阐述。

这些常见的截面形状包括I型钢、H型钢、工字钢、角钢等，我们将对它们的优点、应用范围以及适用的结构类型进行分析和比较。

通过本文的研究，我们可以更好地认识和了解钢结构截面的分类方法，并为工程实践提供有益的指导。

此外，钢结构截面分类的研究还具有重要的应用前景，可以为结构设计和施工提供更多的选择和灵活性。

最后，我们希望通过本文可以增加大家对钢结构截面分类的认识和理解，并为今后的研究和实践提供有益的参考。

文章结构是指文章整体的组织架构和章节安排。

一个良好的文章结构可以使读者更好地理解和理解文章内容，使文章的逻辑清晰明了。

本文将按照以下结构进行组织和呈现：1. 引言1.1 概述在引言部分，我们将对钢结构截面分类进行概述，介绍截面分类的背景和重要性。

1.2 文章结构在文章结构部分，我们将介绍本文的整体结构和章节安排，帮助读者更好地了解文章的内容和组织方式。

1.3 目的在本文的引言部分，我们还将明确本文的目的，阐明对钢结构截面分类进行研究的意义与价值。

2. 正文2.1 钢结构的定义和特点在正文的第一部分，我们将介绍钢结构的定义和主要特点，包括强度高、韧性好、施工周期短等。

钢结构（本）网上作业参考答案形考任务一一、选择题（每小题2分，共40分）01．下面关于钢结构特点说法有误的一项是（）正确答案是：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）正确答案是：钢结构03．下列均为大跨度结构体系的一组是（）正确答案是：网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）正确答案是：可靠性05．下列均为承载能力极限状态范畴的一组是（）正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）正确答案是：造型美观07．用来衡量承载能力的强度指标指的是（）正确答案是：屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）正确答案是：弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）正确答案是：塑性阶段10．钢材的抗拉强度能够直接反映（）正确答案是：钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）正确答案是：越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）正确答案是：塑性13．伸长率越大，则钢材的塑性越（）正确答案是：越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）正确答案是：碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）正确答案是：硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）正确答案是：时效硬化17．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）正确答案是：疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）正确答案是：静力强度19．钢材的疲劳破坏属于（）正确答案是：脆性破坏20．高性能建筑结构用钢简称（）正确答案是：高建钢二、判断题（每小题2分，共20分）01．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

钢结构设计原理1.1 钢结构的特点钢结构主要是指由钢板、热轧型钢、薄壁型钢或焊接型材等构件通过连接件连接组合而成的结构，它是土木工程的主要结构形式之一。

目前，钢结构在工业厂房、大跨结构、房屋建筑、桥梁、塔桅和特种结构中都得到广泛采用，这是由于钢结构与其他材料的结构相比有如下特点：(1) 建筑钢材强度高，塑性和韧性好强度高，钢与混凝土、木材相比，虽密度较大，但其强度较混凝土和木材要高得多，其密度与强度的比值一般比混凝土和木材小，因此在同样受力的情况下，钢结构与钢筋混凝土结构和木结构相比，构件较小，质量较轻。

适用于建造跨度大、高度高和承载重的结构。

塑性好，结构在一般条件下不会因超载而突然断裂，只会增大变形，因此容易被发现。

此外，还能将局部高峰应力重分配，使应力变化趋于平缓。

韧性好，适宜在动力荷载下工作，因此在地震区采用钢结构较为有利。

(2) 钢结构的重量轻钢材容重大，强度高，但做成的结构却比较轻。

结构的轻质性可用材料的质量密度和强度的比值来衡量，值越小，结构相对越轻。

建筑钢材的值在之间；木材的值为；钢筋混凝土的值约为。

以同样的跨度承受同样的荷载，钢屋架的质量最多不过为钢筋混凝土屋架的1/4～1/3，冷弯薄壁型钢钢屋架甚至接近1/10。

重量轻，可减小基础的负荷，降低地基、基础部分的造价，同时还方便运输和安装。

(3) 材质均匀，和力学计算的假定比较符合钢材由于冶炼和轧制过程的严格控制，材质波动范围小，其内部组织比较均匀，接近各向同性，可视为理想的弹—塑性体，因此，钢结构的实际受力情况和工程力学的计算结果比较符合，在计算中采用的经验公式不多，从而，计算的不确定性较小，计算结果比较可靠。

(4) 钢结构制造简便，施工工期短钢结构构件一般采用由专业化的金属结构厂轧制成型的各种型材，制作简便，准确度和精密度都较高。

制成的构件可直接运到现场拼装，采用焊接或螺栓连接。

钢构件重量较轻、连接简单、安装方便、施工机械化程度高、施工工期短、降低造价，综合经济效益较好。

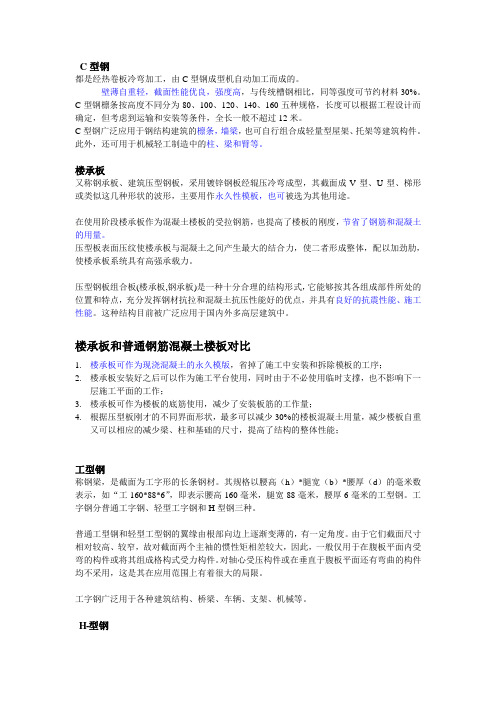

C型钢都是经热卷板冷弯加工，由C型钢成型机自动加工而成的。

壁薄自重轻，截面性能优良，强度高，与传统槽钢相比，同等强度可节约材料30%。

C型钢檩条按高度不同分为80、100、120、140、160五种规格，长度可以根据工程设计而确定，但考虑到运输和安装等条件，全长一般不超过12米。

C型钢广泛应用于钢结构建筑的檩条，墙梁，也可自行组合成轻量型屋架、托架等建筑构件。

此外，还可用于机械轻工制造中的柱、梁和臂等。

楼承板又称钢承板、建筑压型钢板，采用镀锌钢板经辊压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形，主要用作永久性模板，也可被选为其他用途。

在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量。

压型板表面压纹使楼承板与混凝土之间产生最大的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力。

压型钢板组合板(楼承板,钢承板)是一种十分合理的结构形式，它能够按其各组成部件所处的位置和特点，充分发挥钢材抗拉和混凝土抗压性能好的优点，并具有良好的抗震性能、施工性能。

这种结构目前被广泛应用于国内外多高层建筑中。

楼承板和普通钢筋混凝土楼板对比1.楼承板可作为现浇混凝土的永久模版，省掉了施工中安装和拆除模板的工序；2.楼承板安装好之后可以作为施工平台使用，同时由于不必使用临时支撑，也不影响下一层施工平面的工作；3.楼承板可作为楼板的底筋使用，减少了安装板筋的工作量；4.根据压型板刚才的不同界面形状，最多可以减少30%的楼板混凝土用量，减少楼板自重又可以相应的减少梁、柱和基础的尺寸，提高了结构的整体性能；工型钢称钢梁，是截面为工字形的长条钢材。

其规格以腰高（h）*腿宽（b）*腰厚（d）的毫米数表示，如“工160*88*6”，即表示腰高160毫米，腿宽88毫米，腰厚6毫米的工型钢。

工字钢分普通工字钢、轻型工字钢和H型钢三种。

普通工型钢和轻型工型钢的翼缘由根部向边上逐渐变薄的，有一定角度。

钢结构的常用连接方法钢结构的基本构件由钢板、型钢等连接而成，如梁、柱、桁架等，运到工地后通过安装连接成整体结构。

因此在钢结构中，连接占有很重要的地位。

在传力过程中，连接部位应有足够的强度、刚度和延性。

被连接件间应保持正确的位置，以满足传力和使用要求。

连接的加工和安装比较复杂而且费工，因此选定连接方案是钢结构设计的重要环节。

钢结构的连接通常有焊接、铆接和螺栓连接三种方式(见图10－1)。

在在房屋结中铆接已经很少采用，常用焊接和螺栓连接。

(a)焊接连接(b)铆钉连接(c)螺栓连接图10－1 钢结构的连接方式（书中图名改为图示所示）10.1.1 焊接连接焊接是通过电弧产生热量，使焊条和焊件局部熔化，然后冷却凝结形成焊缝，使焊件连成一体。

焊接连接是当前钢结构最主要的连接方式，它的优点是构造简单，用钢省，加工方便，连接的密闭性好，易于采用自动化作业。

焊接连接的缺点是焊件会产生残余应力和残余变形，焊缝附近材质变脆，焊缝质量易受材料、操作的影响，对钢材材性要求较高，高强度钢更要有严格的焊接程序。

钢结构常用的焊接方法有气焊、电阻焊和电弧焊等方法。

10.1.2 铆钉连接铆钉连接是将一端带有预制钉头的铆钉插入被连接构件的钉孔中，利用铆钉枪或压铆机将另一端压成封闭钉头而成。

这种连接传力可靠，韧性和塑性较好，质量易于检查，适用于承受动力荷载、荷载较大和跨度较大的结构。

但铆钉连接费工费料、劳动条件差、成本高，现在很少采用，多被焊接及高强度螺栓连接所代替。

10.1.3 螺栓连接螺栓连接需要先在构件上开孔，然后通过拧紧螺栓产生紧固力将被连接板件连成一体，其分为普通螺栓连接和高强度螺栓连接两种。

1．普通螺栓连接普通螺栓的优点是装卸便利，不需特殊设备。

普通螺栓又分为C级螺栓(又称粗制螺栓)和A、B级螺栓(又称精制螺栓)两种。

C级螺栓制作精度较差，栓径和孔径之间的缝隙相差1－1.5mm，便于制作和安装，但螺杆与钢板孔壁接触不够紧密，当传递剪力时，连接变形较大，故C级螺栓宜用于承受拉力的连接，或用于次要结构和可拆卸结构的受剪连接以及安装时的临时固定。

1·钢结构：是把各种型钢或钢板通过焊接或螺栓连接等方法组成基本构件，根据使用要求按照一定的规律制造而成的工程结构。

2·钢结构的优缺点：①钢材的强度高、钢结构自重轻②钢结构连接、装配速度快，工期短③钢材的塑性、韧性好④材料均质，各向力学性能相同⑤钢结构的密封性能较好⑥钢结构耐腐蚀性差⑦钢结构的耐火性差⑧钢材在低温下显脆性3·钢材的破坏形式：①塑性破坏——当构件中的应力超过屈服点，即有明显的塑性变形产生，当应力超过钢材的抗拉强度后，构件将在很大的变形情况下断裂。

（有明显变形且持续长时间）②脆性破坏——脆性破坏前塑性变形很小，甚至没有塑性变形，材料所受应力可能小于钢材的屈服点，断裂从应力集中处开始(突发性的)4·钢材拉伸时的工作特征可分为四个阶段：弹性阶段、弹塑性阶段、塑性阶段、强化阶段。

5·通过标准试件的拉伸试验可得到建筑钢材的三个重要机械性能指标：屈服点fy（以下屈服点作为材料抗力的标准）、极限抗拉强度fu、伸长率δ10或δ5（反映钢材在荷载作用下塑性变形能力的指标）。

6·选择屈服点作为建筑材料承载力极限的依据是：①钢材屈服后，塑性变形很大，从屈服到断裂的塑性变形约为弹性变形的200倍，如此大的塑性变形已使结构失去正常使用功能，更无法利用强化阶段②屈服后塑性变形很大，险情现场被察觉，可以及时采用适当补救措施，避免发生突然破坏③抗拉强度和屈服点的比值较大，为结构提供较大强度储备。

7·冷弯性能是判别钢材塑性变形能力及冶金质量的综合指标。

8·疲劳：钢材在连续交变荷载作用下，会逐渐累积损伤，产生裂纹，并且裂纹逐渐扩展，直到最后破坏，这种现象称为疲劳。

按断裂寿命和应力高低的不同，疲劳可分为高周疲劳（寿命长、断前应力循环次数多、断裂应力水平较低）和低周疲劳。

9·影响疲劳破坏的因素：应力集中的影响、应力幅度、应力幅度和循环次数。

建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。

被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

§5-4 钢结构图钢结构是由各种形状的型钢，经焊接或螺栓连结组合而成的构造物，常用于大跨度、高层建筑或工业厂房中。

一、型钢及其连接的图示方法（一） 型钢的图例及标注（见表5-5）表5-5 型钢的图例及标注(二) 焊接及其图示方法在焊接的钢结构图中，必须把焊缝的位置、形式和尺寸标注清楚。

按国标规定，焊缝应用“焊缝代号”标注。

焊缝代号如图5-17所示，由带箭头的引出线、辅助符号、焊缝尺寸和图形符号组成。

图5-17 焊缝代号常用焊缝的图形符号和辅助符号如表5-6所示。

表5-6 焊缝的图形符号和辅助符号（三）螺栓连接及其图示方法螺栓连接拆装方便，便于维护，其图示方法见表5-7。

表5-7 螺栓连接图例注：（1）细“+”线表示定位线。

（2）必须标注螺栓、孔等的直径。

二、钢屋架结构图钢屋架结构图主要有屋架简图、屋架立面图、节点详图等，它是表达钢屋架的形式、大小、型钢规格、杆件连接情况的图样。

图5-18、图5-19是某厂房钢屋架的简图和结构详图。

⒈屋架简图屋架简图用单线图表示各杆件的几何中心线，一般用粗（或中粗）实线绘出，常选用1:100的比例，如图5-18所示，且常画在整张图纸的左上角（或右上角）。

屋架简图中应标注定位轴线，如图5-18处称为节点。

节点间的水平距离相等，用6×3000表示各节点间的水平距离均为3000，共6段。

屋架简图中还应注出各杆件的长度，屋架的跨度（48 m）、高度（4.5 m）等主要尺寸。

图5-18 钢屋架简图⒉屋架立面图图5-19所示为钢屋架立面图，是钢屋架结构图中的主要图样，常选用1:50的比例绘制。

由于屋架的跨度、高度与杆件的断面尺寸相差较大，为了更清楚表达，所以常在立面图中采用两种不同的比例，即屋架轴线（杆件几何中心线）用1:50比例，节点和杆件（断面）用较大比例如1:25绘制。

钢屋架立面图及上、下弦杆辅助投影图中杆件和节点板轮廓用粗（或中粗）线，其余用细线绘制。

页眉内容7.2钢结构图识图钢结构是由各种形状的型钢组合连接而成的结构，主要用于大跨度建筑和高层建筑。

一、钢结构的图示特点钢结构的钢材是由轧钢厂按标准规格(型号)轧制而成，通称型钢，几种常用型钢的类别及其标注方法见下表。

1、焊接和焊缝的代号在钢结构施工中，常用焊接方法把型钢连接起来，由于设计时对连接有不同的要求，产生不同的焊接型式。

在焊接的钢结构图纸上，必须把焊缝的位置、型式和尺寸标注清楚，焊缝要按“图标”规定，采用“焊缝代号”标注：焊缝代号主要由图形符号、补充符号和引出线等部分组成。

如下图所示，图形符号表示焊缝断面的基本型式，补充符号表示焊缝某些特征的辅助要求，引出线表示焊缝的位置。

几种常用的图形符号和补充符号，如下表所示。

相同焊缝符号应按下列方法表示：(1) 在同一图形上，当焊缝型式、断面尺寸和辅助要求相同时，可只选择一处标注代号，并加注“相同焊缝符号”。

(2) 在同一图形上，当有数种相同焊接焊缝时，可将焊缝分类编号标注，在同一类焊接中可选择一处标注代号，分类编号采用A、B、C…，并写在横线尾部符号内。

引出线由箭头线和基准线组成（图a），基准线一般画成横线，在它的上侧和下侧用来标注各种符号和尺寸等。

箭头线指向焊缝，它可以画在横线的左端或右端，也可把它引向上方或下方，必要时允许转折一次（图b）。

有时在横线的末端加一尾部符号，作为其它说明之用（图c）。

焊缝的标注：焊缝的标注方法如下表所示注：(1) 焊缝尺寸符号：a---坡口角度；b---根部间隙；p---钝边；H---坡口深度；K---焊角高度；l---焊缝长度。

(2) 焊缝横断面上的尺寸（如p、H、K等）标注在图形符号的上侧或下侧；在图形符号右侧如无任何标注，且又无任何说明时，表示焊缝是连续的。

(3) 当箭头指向在焊缝所在的一侧时，应将图形符号和尺寸标注在横线的上方，反之，应标注在横线的下方。

当焊缝分布不规则时，在标注焊缝代号的同时，宜在焊缝处加粗线（表示可见焊缝）或短横线（表示不可见焊缝），如下图所示。

桥梁钢结构第18章1.钢结构是由型钢和钢板采用焊接或螺栓连接方法制作成基本构件，并按照设计构造要求连接组成的承重结构。

2.钢结构的优点：1）材质均匀，可靠性高；2）强度高，质量轻；3）材料塑性和韧性好；4）制造安装方便；5）具有可焊性和密封性；6）耐热性较好。

3.钢结构的缺点：1）耐火性差；2）耐腐蚀性差。

4.钢材受力的五个阶段：1）弹性阶段；2)弹塑性阶段；3）屈服阶段；4）强化阶段；5）颈缩阶段。

5.试件拉断后标距长度的伸长量Δl与原标距长度l的比值δ称为钢材拉伸的伸长率，即（l1为试件拉断后标距部分的长度）。

6.钢材的抗拉强度fu 是钢材抗破断能力的极限。

钢材屈服强度与抗拉强度之比fy/fu称为屈强比。

fy /fu越大，强度储备越小，fy/fu越小，强度储备越大。

f y /fu一般为0.6~0.757.钢材的三项主要力学性能指标：钢材的屈服强度fy 、抗拉强度fu以及伸长率δ8.钢材的冷弯性能是衡量钢材在常温下弯曲加工产生塑性变形时对裂纹的抵抗能力的一项指标。

9.钢材的冲击韧性是指钢材在冲击荷载作用下吸收机械能的能力，是衡量钢材抵抗可能因低温、应力集中、冲击作用而导致脆性断裂的一项力学性能指标。

钢材的冲击韧性与钢材质量、试件缺口、加载速度以及温度有关。

10.钢结构应选用无缺陷，特别是无缺口和裂纹的钢材；在负温条件下使用的钢结构应尽量采用较小厚度的钢材；对在常温或低温下工作的结构用钢材应满足其冲击韧性的要求。

11.我国公路钢桥推荐使用Q235、Q345、Q390和Q420钢材。

12.钢材的可焊性好是指在一定工艺和构造条件下，钢材经过焊接后能够获得良好的性能。

含碳量为0.12%~0.20%时，焊接性能最好，含碳量超过0.20%时，焊缝及热影响区容易变脆。

13.硫是钢材中的有害元素。

硫的含量过大不利于钢材的焊接和热加工，还使钢材的塑性、冲击韧性、疲劳强度和抗锈蚀性能大大降低。

“热脆”现象。

14.磷也是钢材中一种有害元素。
