Abaqus中分析步接触载荷

abaqus‎接触分析1、塑性材料和接‎触面上都不能‎用C3D20‎R和C3D2‎0单元，这可能是你收‎敛问题的主要‎原因。

如果需要得到‎应力，可以使用C3‎D8I (在所关心的部‎位要让单元角‎度尽量接近9‎0度)，如果只关心应‎变和位移，可以使用C3‎D8R, 几何形状复杂‎时，可以使用C3‎D10M。

2、接触对中的s‎l ave surfac‎e应该是材料‎较软，网格较细的面‎。

3、接触面之间有‎微小的距离，定义接触时要‎设定“Adjust‎=位置误差限度‎”，此误差限度要‎大于接触面之间的距离‎，否则ABAQ‎U S会认为两‎个面没有接触‎：*Contac‎t Pair, intera‎c tion="SOIL PILE SIDE CONTAC‎T", small slidin‎g,adjust‎=0.2.4、定义tie时‎也应该设定类‎似的posi‎t ion tolera‎n ce:*Tie, name=ShaftB‎o ttom, adjust‎=yes, positi‎o n tolera‎n ce=0.15、msg文件中‎出现zero‎pivot说‎明ABAQU‎S无法自动解‎决过约束问题‎，例如在桩底部‎的最外一圈节‎点上即定义了‎t ie，又定义了co‎n tact, 出现过约束。

解决方法是在‎选择tie或‎c ontac‎t的slav‎e surfac‎e时，将类型设为n‎o de region‎,然后选择区域‎时不要包含这‎一圈节点（我附上的文件‎中没有做这样‎的修改）。

6、接触定义在哪‎个分析步取决‎于你模型的实‎际物理背景，如果从一开始‎两个面就是相‎接触的，就定义在in‎i tial或‎你的第一个分‎析步中；如果是后来才‎开始接触的，就定义在后面‎的分析步中。

边界条件也是‎这样。

7、我在前面上传‎的文件里用*CONTRO‎L设了允许的‎迭代次数18‎，意思是18次‎迭代不收敛时‎，才减小时间增量步‎（ABAQUS‎默认的值是1‎2）。

*HEADING定义装配载荷，例子使用的是实体单元*NODE可选定义预紧节点*SURFACE,NAME=名字数据行：指定单元和相应的面来定义预紧截面*PRE-TENSION SECTION,SURFACE=名字,NODE=预紧节点***STEP**预紧截面的使用*STATIC控制时间增量步的数据行*CLOAD预紧节点,1,预紧力的值或者*BOUNDARY,AMPLITUDE=amplitude预紧节点, 1, 1,紧固调整*END STEP*STEP**保持紧固调整并施加新的载荷*STATIC 或*DYNAMIC控制时间增量步的数据行*BOUNDARY,FIXEDpre-tension_node, 1, 1*BOUNDARY定义其他边界条件的数据行*CLOAD 或*DLOAD定义其他载荷条件的数据行…*END STEPabaqus螺栓连接的接触分析2012-02-13 19:09:34| 分类：ABAQUS | 标签：|举报|字号大中小订阅NO.1 螺栓连接的简化由于螺纹处的应力应变不是关心的重点，因此，为简化建模，避免收敛困难，在螺钉和螺孔内表面之间建立绑定约束（tie）。

这样得到的模型会比实际结构刚硬。

建立绑定约束的两个面在整个分析过程中都会紧密连接在一起，不会分开，如同一个整体。

Tie绑定约束，Position Tolerance(位置误差限度)设为Specify distance:XXX.含义：与主面距离小于此限度的从面节点都会受到绑定约束。

对于在位置误差限度内的从面节点，ABAQUS将调整其初始坐标，使其与主面的距离为0。

注意不要将值设太大，以免由于调整从面节点位置，而造成较差的单元形状。

NO.2 预紧力的模拟在abaqus中模拟螺钉预紧力的两种方式：1、施加螺栓载荷（bolt load）；2、定义过盈接触（contact interference）。

1、施加螺栓载荷（bolt load）可以模拟螺钉的预紧力和各种均匀预应力。

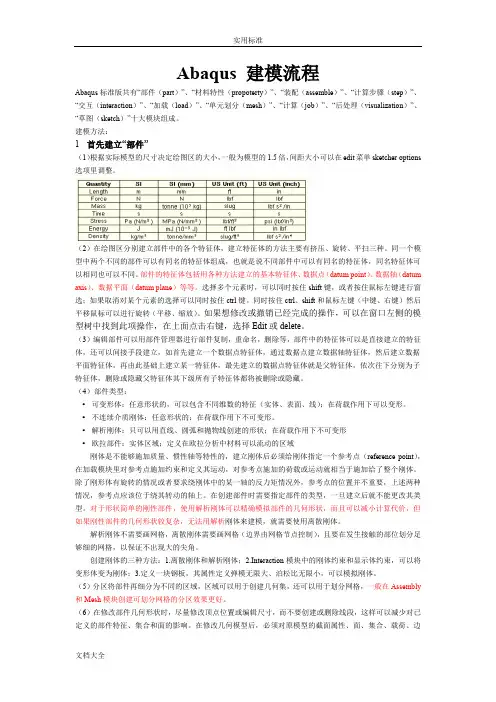

Abaqus 建模流程Abaqus标准版共有“部件（part）”、“材料特性（propoterty）”、“装配（assemble）”、“计算步骤（step）”、“交互（interaction）”、“加载（load）”、“单元划分（mesh）”、“计算（job）”、“后处理（visualization）”、“草图（sketch）”十大模块组成。

建模方法：1首先建立“部件”（1）根据实际模型的尺寸决定绘图区的大小，一般为模型的1.5倍，间距大小可以在edit菜单sketcher options 选项里调整。

（2）在绘图区分别建立部件中的各个特征体，建立特征体的方法主要有挤压、旋转、平扫三种。

同一个模型中两个不同的部件可以有同名的特征体组成，也就是说不同部件中可以有同名的特征体，同名特征体可以相同也可以不同。

部件的特征体包括用各种方法建立的基本特征体、数据点（datum point）、数据轴（datum axis）、数据平面（datum plane）等等。

选择多个元素时，可以同时按住shift键，或者按住鼠标左键进行窗选；如果取消对某个元素的选择可以同时按住ctrl键。

同时按住ctrl、shift和鼠标左键（中键、右键）然后平移鼠标可以进行旋转（平移、缩放）。

如果想修改或撤销已经完成的操作，可以在窗口左侧的模型树中找到此项操作，在上面点击右键，选择Edit或delete。

（3）编辑部件可以用部件管理器进行部件复制，重命名，删除等，部件中的特征体可以是直接建立的特征体，还可以间接手段建立，如首先建立一个数据点特征体，通过数据点建立数据轴特征体，然后建立数据平面特征体，再由此基础上建立某一特征体，最先建立的数据点特征体就是父特征体，依次往下分别为子特征体，删除或隐藏父特征体其下级所有子特征体都将被删除或隐藏。

（4）部件类型：•可变形体：任意形状的，可以包含不同维数的特征（实体、表面、线）；在荷载作用下可以变形。

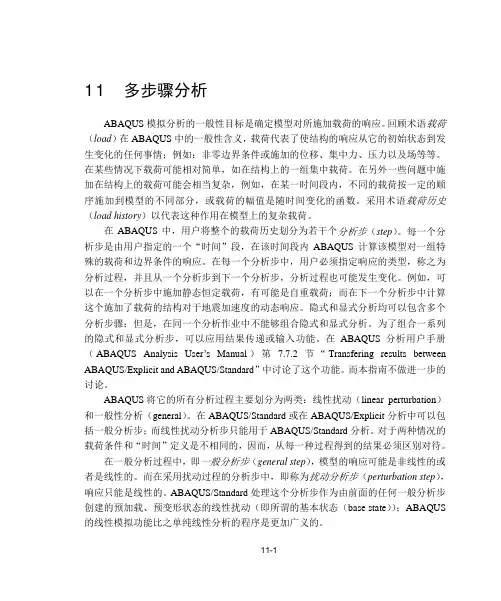

11 多步骤分析ABAQUS模拟分析的一般性目标是确定模型对所施加载荷的响应。

回顾术语载荷（load）在ABAQUS中的一般性含义，载荷代表了使结构的响应从它的初始状态到发生变化的任何事情；例如：非零边界条件或施加的位移、集中力、压力以及场等等。

在某些情况下载荷可能相对简单，如在结构上的一组集中载荷。

在另外一些问题中施加在结构上的载荷可能会相当复杂，例如，在某一时间段内，不同的载荷按一定的顺序施加到模型的不同部分，或载荷的幅值是随时间变化的函数。

采用术语载荷历史（load history）以代表这种作用在模型上的复杂载荷。

在ABAQUS中，用户将整个的载荷历史划分为若干个分析步（step）。

每一个分析步是由用户指定的一个“时间”段，在该时间段内ABAQUS计算该模型对一组特殊的载荷和边界条件的响应。

在每一个分析步中，用户必须指定响应的类型，称之为分析过程，并且从一个分析步到下一个分析步，分析过程也可能发生变化。

例如，可以在一个分析步中施加静态恒定载荷，有可能是自重载荷；而在下一个分析步中计算这个施加了载荷的结构对于地震加速度的动态响应。

隐式和显式分析均可以包含多个分析步骤；但是，在同一个分析作业中不能够组合隐式和显式分析。

为了组合一系列的隐式和显式分析步，可以应用结果传递或输入功能。

在ABAQUS分析用户手册（ABAQUS Analysis User’s Manual）第7.7.2节“Transfering results between ABAQUS/Explicit and ABAQUS/Standard”中讨论了这个功能。

而本指南不做进一步的讨论。

ABAQUS将它的所有分析过程主要划分为两类：线性扰动（linear perturbation）和一般性分析（general）。

在ABAQUS/Standard或在ABAQUS/Explicit分析中可以包括一般分析步；而线性扰动分析步只能用于ABAQUS/Standard分析。
