初中物理电路图练习连线和画图

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。

1、“由电路图连接实物图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。

2、“由实物图画出对应的电路图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

1、请根据左边实物连接的电路图，画出其电路图。

2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．5、在下图中，根据实物图，画出相应的电路图．6、根据如图所示的实物图，画出电路图．7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．8、请把图4-9中的电路元件连成电路图。

要求：S只控制L1，S2控制干路。

9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)。

初中物理电路图连接专题训练
1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
2、根据电路图连接实物图，连接导线不能交叉
3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：
4.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

B 组
红灯 绿
灯 前门
后门 S 1
S 2 S 3
A B C D a
b
- + S 3 S 2 S 1
E 2
E 1
1、请根据右图的实物图，在左侧边框内画出相应的电路图
2、根据实物图，画出相应的电路图．
3.按照实物图做出电路图
4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路
5.根据下图电路图，连接实物图。

6. 按照右上图(a)所示的电路图将图(b)中的实物图连接起来。

7、如图7所示，按电路图用笔画线作导线，将元件连接起来.
L 1 L 2 S 1
S 2
8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L；(2)共用一个电池组。

2、根据实物图，在下边方框中画出相应的电路图(1)5、一个开关能够控制 3个灯泡，试画出连接方式。

1. 按上面照图1至图4所示的四个电路图，分别将实物图中的各元件用笔画线表示导线连接起来2. 根据实物连线图(图5至图9 所示)画出对应的电路图电S2®Ll ®L 2LlLiLiSI图1图LLiS3L晶— 鉀图2耳夕电路图练习■S tSiL io图7061 •将下元件用L ：L.能够发光，并在右边 框中画出相应的电路线连接起来 使 小 灯 泡 方 图。

韵Kt3•根据电路图连接实物图(3)(2)4.试指出下面电路有什么错误，并改正。

L2Si s23•对照下列电路图（图11）用笔画线代替导线画实物连线图或由实物图（图12）画成对应的电路图•4•两个开关S i和S2控制一盏灯•要求：闭合任意一个开关，灯就能发光，只有当开关全部断开时，灯才熄灭•根据要求画出电路图（导线不能有交叉）+ Li園甲S2乙按照图甲的电路图，在图乙中连接实物电路2.AS2两个开关L i L24 .和图甲1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

1图乙图11如图所两盏电你连接好下实物电路S1闭合时第2题图—I_示，现有灯，请面的- 图，使L1亮，S2闭合时L2亮。

6 •试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。

并画出相应的电路图。

电表的使用：Hl3 17.如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是：_________ ;通过灯L1的电流是：—；通过灯L2的电流是：_______________ •第9题图10.在下图所示的电路中，若电源电压是6V ，总电流为1A ，L 1、⑴请将电路中的“O”处，填上适当的电表符号，并标出电表的正、负接线柱；⑵图⑴中a 表为 _________ ， b 表的示数为______ o ⑶图⑵中的a 表的示数为 ________ ，b 表的示数为 _______ ，c 表的示数为 __________ __________________________________两端的电压。

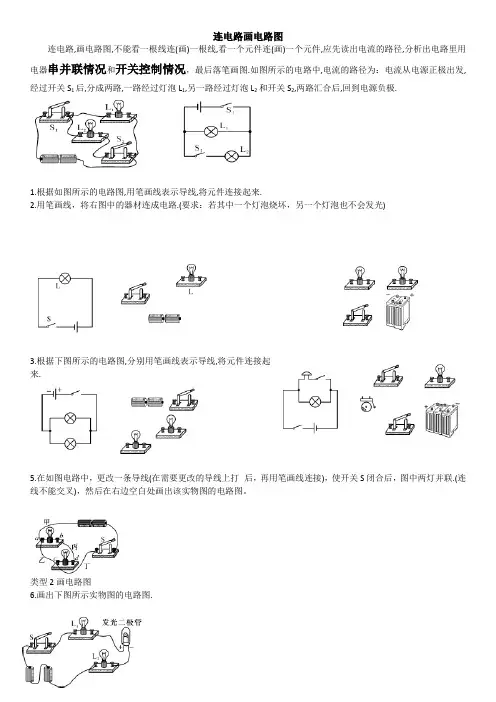

连电路画电路图
连电路,画电路图,不能看一根线连(画)一根线,看一个元件连(画)一个元件,应先读出电流的路径,分析出电路里用电器串并联情况和开关控制情况，最后落笔画图.如图所示的电路中,电流的路径为：电流从电源正极出发,经过开关S1后,分成两路,一路经过灯泡L1,另一路经过灯泡L2和开关S2,两路汇合后,回到电源负极.
1.根据如图所示的电路图,用笔画线表示导线,将元件连接起来.
2.用笔画线，将右图中的器材连成电路.(要求：若其中一个灯泡烧坏，另一个灯泡也不会发光)
3.根据下图所示的电路图,分别用笔画线表示导线,将元件连接起
来.
5.在如图电路中，更改一条导线(在需要更改的导线上打×后，再用笔画线连接)，使开关S闭合后，图中两灯并联.(连线不能交叉)，然后在右边空白处画出该实物图的电路图。

类型2画电路图
6.画出下图所示实物图的电路图.
7.(兰州中考)根据下图所示的实物连线图，画出对应的电路图.(要求连线要横平竖直，尽量使电路图简洁美观)
8、根据实物图，在下边方框中画出相应的电路图
9、根据电路图连接实物图
10、一个开关能够控制3个灯泡，试画出4种连接方式。

11.某花园，花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个，以足够长的细导线，设计一个值班人员和看护花园的报警器，要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园时，碰到栅栏后会拉断细导线，灯亮同时铃响，请在下面方框内画出你设计的电路图.。

1/按图所示的实物图画电路图..2/根据右边电路图连接实物图3/如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

在右边画出电路图3/L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

．4/将右图的电路元件按左边图连接成实物图． (要求导线不交叉)5/请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.6/请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

7/在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．8/请你改动图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）9/某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的连接有什么错误（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．10/在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。

要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。

请设计一个电路，并按设计连接右上图的实物图。

11/如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．12/根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．13/请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．14/请在图中用铅笔连线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L2的亮度可随意调节，电流表测量干路电流，并绘出电路图．15/同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：（1）请你根据电路图连接实物图．16/现有如下器材：一个电池组，三个开关，两个灯泡L1、L2，导线若干．请你按以下要求在左面画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L217/测未知电阻R的阻值，请你将右上图中的器材正确的连接，画出电路图。

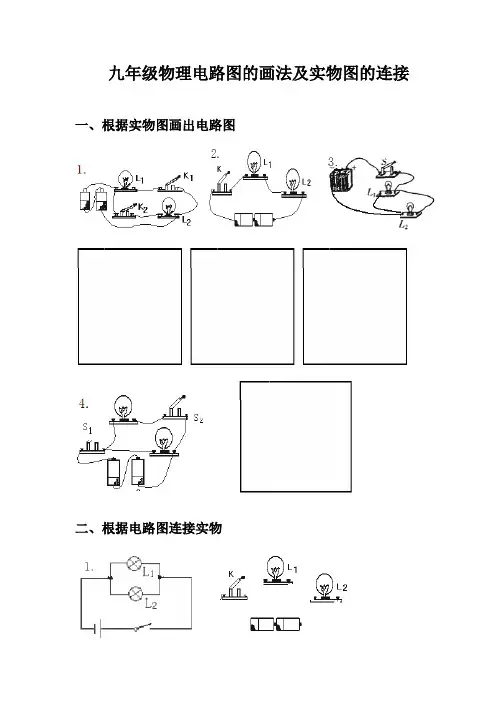

九年级物理电路图的画法及实物图的连接一、根据实物图画出电路图
二、根据电路图连接实物
三、如图所示，按电路图用笔画线作导线，将元件连接起来.
四、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
1、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图2所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

3、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．
4、在下左图中，根据实物图，画出相应的电路图．
5、根据右上图所示的实物图，画出电路图．
6、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
7、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)
8、由电路图连实物图
9、在图11—16中，根据实物图，画出相应的电路图．
10、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；
(2)共用一个电池组
11、连接实物电路
12、根据下图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．。

15 章电路1．在右侧虚框内画出图所示实物电路对应的电路图．2．根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）3．如图所示为一实物电路，请在方框内画出对应的电路图．4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．5．根据如图所示的实物连接图，请在右框中画出电路图．（6）6．在如图所示的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．7．请根据图中所示的实物图，画出对应的电路图．8．如图所示为一实物电路，请画出所对应的电路图．9．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．10．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．11．用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）12．请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．（13题）13．用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．14．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键K闭合时，两灯都发光，且电流表的示数不变．15．根据图（甲）所示的电路图，将图（乙）中的实物图用笔画线表示导线连接起来，在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为A，A．16．如图是张华同学在“用电流表测电流”的实验中连接的电路 16题图（1）闭合开关，你会观察到灯泡L1、L2的发光情况是．（2）针对上述现象，你认为该电路存在的问题是：．（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流．要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉．17．在“用电流表测量电流”的实验中，某同学连接的电路如图所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是；（2）针对上述现象，该电路存在的问题是；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．18．右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．19．（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为A；若不计实验误差，请在图4中标出电流表A3的指针位置．20．（2011•贵阳）为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= A，I= A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：．参考答案与试题解析1．（2009•广州）在右侧虚框内画出图所示实物电路对应的电路图．【分析】由实物图可以看出：电流从电源的正极出发，经过的灯L2、灯L1和开关S后，回到电源负极，因此该电路为串联电路，用导线按实物图的顺序将各元件依次连接即可．【解答】解：由分析知：电路为串联电路，用导线将电源、开关以及灯泡连接起来，作图如下：2．（2013•兰州）根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）【分析】先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．【解答】解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：3．（2009•沈阳）如图所示为一实物电路，请在方框内画出对应的电路图．【分析】两灯泡并联，开关控制整个电路，电流表测量干路中的电流；根据实物图画出电路图即可．【解答】解：L1与L2并联，开关和电流表分别串联在干路中；如图所示4．（2009•平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．【分析】由实物图可知，从电源开始分支，一支经电流表、开关、灯泡L1回到负极，另一支经灯泡L2回到负极，两只灯泡并联．【解答】解：两只灯泡并联，电流表测量灯泡L1电流，开关控制灯泡L1，如图：5．（2009•青海）根据如图所示的实物连接图，请在右框中画出电路图．【分析】从实物图上可以看出，两只灯泡并联；电流表测量通过灯泡L1的电流；开关控制灯泡L1．【解答】解：从正极开始分支，一支经灯泡L2直接回到负极；另一支经电流表、开关、灯泡L1回到负极；如图：6．（2008•大庆）在如图所示的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．【分析】开关同时控制两盏电灯、一个电流表测通过两灯的总电流，所以开关和电流表必须接在干路；一个电流表测量一个灯泡中的电流，所以接在支路上．因此将两个电流表相连的导线，改接为符合要求的连接．【解答】解：一个电流表接在干路上，一个电流表接在支路上，因此将支路电流表与干路电流表正接线柱相连的导线改接负接线柱；如图所示7．（2015•永州）请根据图中所示的实物图，画出对应的电路图．【分析】根据实物图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量L2支路电流．【解答】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：．8．（2010•兰州）如图所示为一实物电路，请画出所对应的电路图．【分析】由实物图可知，两只灯泡并联，开关S1控制灯泡L1，开关S2控制灯泡L2，开关S控制干路，电流表测量干路电流．【解答】解：L1L2并联，开关S1与灯泡L1串联在一个支路中，开关S2与灯泡L2串联在另一支路中，开关S控制整个电路，电流表串联在干路中，电路图如图：9．（2008•泰州）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现短路现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成电流表和电源烧坏的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．【分析】（1）根据电路的状态和电路的故障判断和改正知识分析．电源短路是指电源两极不经过用电器直接连通的电路，会损坏电源．（2）把几个用电器首尾相接，连入电路就是串联．【解答】解：（1）合上开关，将出现短路现象，会使电流表和电源烧坏；（2）如图：故本题答案为：短路、电流表和电源烧坏．10．（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．【分析】把L2与S2串联后，再与L1并联，电流表、开关S1串联在干路中．【解答】解：11．（2008•兰州）用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）【分析】电铃和灯泡并联，开关K2控制电铃，开关K1控制整个电路，对照电路图连接实物图．【解答】解：电流从正极出发经过开关K1后，分为两个支路，一条支路是经灯泡直接回到负极，另一条经过开关K2到电铃，然后回到负极．实物图如图：12．（2006•南京）请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．【分析】根据电路图连接实物，即从电源正极开始，按照电流的方向进行连线，最后回到电源负极．【解答】解：如图所示13．（2014•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．【分析】由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯的总电流说明开关和电流表位于干路．【解答】解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下图所示：14．（2002•上海）在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键K 闭合时，两灯都发光，且电流表的示数不变．【分析】根据题目要求可知，电流表测量灯泡L1的电流，开关控制灯泡L2，两只灯泡并联．【解答】解：如图：从正极开始分支，一支经电流表、灯泡L1回到负极，另一支经开关、灯泡L2回到负极．15．（2006•天津）根据图（甲）所示的电路图，将图（乙）中的实物图用笔画线表示导线连接起来，在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为0.2A，0.3A．【分析】根据实物的电路连接进行分析，即两个灯泡并联连接，开关控制整个电路，A1测量干路电流，A2测量L2中的电流；根据并联电路电流的规律进行分析，即干路电流等于支路电流之和．【解答】解：使两个灯泡并联连接，开关控制整个电路，A1测量干路电流，A2测量L2中的电流；根据电流流向进行连接，即从正极出发，最后回到电源负极．如图所示因为A1测量干路电流，A2测量L2中的电流，所以I2=0.3A，I1=I﹣I2=0.5A﹣0.3A=0.2A．故答案为：0.2，0.3．16．（2005•呼和浩特）如图是张华同学在“用电流表测电流”的实验中连接的电路（1）闭合开关，你会观察到灯泡L1、L2的发光情况是L2发光，L1不发光．（2）针对上述现象，你认为该电路存在的问题是：电流表A1将灯泡L1短路．（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流．要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉．【分析】（1）分析电路可知，电流表A1将灯泡L1短路，电流表A1与L2串联，所以L2发光，L1不发光；（2）因为电流表A1将灯泡L1短路，所以L2发光，L1不发光；（3）根据两只电流表分别测干路和支路电流，就要求一个电流表在干路，一个在支路对电路进行改动．【解答】解：（1）因为电流表A1将灯泡L1短路，所以L1不发光；电流表A1与L2串联，所以L2发光；（2）该电路存在的问题是：电流表A1将灯泡L1短路；（3）根据一个电流表在干路，一个在支路，将A2的0.6接线柱改到开关的右侧接线柱即可（如图所示）故答案为：（1）L2发光，L1不发光；（2）电流表A1将灯泡L1短路；（3）如图．17．（2003•哈尔滨）在“用电流表测量电流”的实验中，某同学连接的电路如图所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是L2亮、L1不亮；（2）针对上述现象，该电路存在的问题是L1被短路；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．【分析】（1）（2）运用电流流向法，查看电流在电路中的流通路径，通过判断电路的构成情况来分析存在的问题．（3）图中接错的地方有：A2接线柱的连接方式有误，且A2、L1所在支路被短路．只允许改其中一条导线，就应考虑A1、A2之间的导线；由图知：通过A2的电流需从“+”流入，“0.6”流出，因此将A1、A2之间的连线改接到灯L2右接线柱或开关的右接线柱即可．【解答】解：（1）由图知：电流从电源正极出发，流经电表A1、灯L2、开关后回到负极，而电流表A2、L1串联后与电流表A1并联，被短路，因此电流表A2无示数、灯L1不亮，L2亮．（2）由（1）知：L1被短路了，故不亮；（3）通过分析可以得出，应将A1、A2之间的接线改接到A2（“0.6端”）和灯L2（右接线柱）上，如图：故答案为：（1）L2亮、L1不亮；（2）L1被短路．（3）如图．18．（2014•株洲）右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 a （填“a”或“b”）流入电流表，其示数是0.4 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“0.6 ”的接线柱相连，b与标有“﹣”的接线柱相连．【分析】使用电流表测量电路电流时，必须：使电流表与用电器串联；电流从正接线柱流入，从负接线柱流出；根据电流大小选择合适的量程．【解答】解：由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；此时电流表选择的是0～3A量程，对应的分度值为0.1A，此时的示数是0.4A；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“﹣”的接线柱相连．故答案为：a；0.4；0.6；﹣．19．（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为0.3 A；若不计实验误差，请在图4中标出电流表A3的指针位置．【分析】（1）根据电路图连接实物电路；（2）看清量程和分度值，读出示数；利用并联电路电流特点求出干路电流表示数，在图上画出指针位置即可．【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路，连接如图1所示；（2）电流表A1的量程为0～0.6A，分度值为0.1A，此时示数为0.3A，故通过L1的电流为0.3A；A2量程为0～0.6A，分度值为0.1A，此时示数为0.5A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.3A+0.5A=0.8A，指针位置如图2所示．故答案为：（1）如图1所示；（2）0.3；如图2所示．20．（2011•贵阳）为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于断开状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：L1或电流表开路．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= 0.52 A，I= 1 A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：I=I1+I2．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：用改变电源电压继续实验的方法进行验证．【分析】（1）应用已有的安全用电原则分析可知开关应是断开的．（2）在题干已给信息的基础上，只有对L1所在的支路故障分析，所在的支路进行短路或断路两种情况逐一分析，便可得出．（3）读出图中电流表的示数，对数据分析即可．（4）为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，能改变电路中电流的方法即可得出答案．【解答】解：（1）根据安全用电的原则，连接电路的过程中电路应该是断开的．（2）题干中，闭合开关灯L2发光，但灯L1不发光，电流表的示数为零；如果是L1所在的支路出现短路，有三种情况：①如果L1和电流表同时短路，灯泡L2也不会发光，②如果只是L1短路，灯L2不发光，电流表有很大的示数，③如果只是电流表短路，电流表示数为零，但L1和L2都发光；以上三种短路情况都不符合题意，所以L1所在的支路不是短路故障．如果L1所在的支路某处出现开路故障，则不发光，电流表无示数，不影响L2所在的支路，L2照常发光，所以只能是L1或电流表开路．（3）读出乙和丙的示数分别为I2=0.52A、I=1A在误差范围内I=I1+I2．（4）为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证．故答案：（1）断开（2）L1或电流表开路（3）0.52、1、I=I1+I2（4）用改变电源电压继续实验的方法进行验证．（其他合理答案均可）。

电路图之阳早格格创做1、用线条代替导线，将图中的电器元件连成电路，并正在左边绘出电路图.央供：(1)启关K1只统造电灯L1，启关K2只统造电灯L2；(2)共用一个电池组2、根据图所示，央供Ll、L2并联，S1统造L1，S2统造L2，S3正在搞路，连线没有要接叉，请将图中元件连成电路．3、将左图的电路元件按左边图对接成真物图．(央供导线没有接叉)4、请将下图中的元件对接成并联电路,启关S1统造所有电路,S2统造L2,电流表测L1的电流.并绘出电路图.5、请根据下图所示的电路，用笔划线做导线，将图中的真物对接起去使之完备.6、根据图所示的电路图，用笔划线代替导线，对接真物电路（央供导线没有克没有及接叉）．7、请根据图甲所示的电路图，将图乙中的真物用铅笔线表示导线对接起去．8、共教们正在商量“并联电路中搞路电流取各收路电流关系”的真验时，安排了如图所示的电路图：请您根据电路图对接真物图．9、请您改换左上图中导线的对接位子，使电路中的二只灯泡并联．（正在需要改换的导线上绘“×”，而后用铅笔划出那根导线改换后的对接位子．）10、L1战L2并联,请正在图中过失之处挨上“×”，加以改正，并正在空黑处绘出精确的电路图.．11、正在左下图的电路中只改换一根导线，使二只电流表分别丈量搞路战某条收路的电流，央供：正在需改换的导线上挨叉，用笔将改换后的导线绘出，导线没有要接叉．12、某共教正在搞用电流表测电流的真验中对接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的对接有什么过失？（2）如果要测A灯的电流，只允许变动本图中一根导线的一个端面的接线位子，请正在图中用真线标出．（3）正在（2）问改换的前提上，若要测通过A、B二灯的电流之战，而且又允许再动一根导线上一个端面的接线位子，请正在图中用真线标出．13、如图是某共教安排的电路，他念利用电流表丈量小灯泡L2中的电流，请您：a．绘出相映的电路图；b．正在图中改换一根导线，使电流表能间接测出二只电灯泡中的总电流，绘出那根导线，并把改换后的电路图绘出去．1、如图丙是正在使用乙图丈量通过A、C二面的电流时，电流表的示数（分别如图中真线所示）情况，当图甲、乙关合启关时，下列道法中精确的是（）A．正在甲图中，通过A面的电流最大B．正在甲图中，通过C面的电流最大C．根据丙图可知，通过乙图中B的电流一定是D．根据丙图可知，通过乙图中B的电流大概是1A2、正在“商量串联电路中的电流特性”真验中，某共教用电流表分别测出图中A、B、C三处的电流大小，并收端得到它们之间关系的论断.为了进一步商量它们之间的关系，下一步他的收配是（）A．将电源二极对于调，再次丈量A、B、C三处的电流B．改变启关S的位子，再次丈量A、B、C三处的电流C．将图中二只灯泡位子对于调，再次丈量A、B、C三处的电流D．换用分歧规格的灯泡，再次丈量A、B、C三处的电流3、如图所示，二盏灯真足相共，且电流表A1、A2、A3的示数分别为I1、I2、I3，则各表的示数关系是（）A．I1：I2=1：2B．I3：I1：I2=1：1：1C．I2：I1=2：1D．I1：I2：I3=1：1：24、为了死计便当，卧室里的共一个照明灯通时常使用二个启关统造一个拆置正在进门处，另一个正在床头附近，收配任性一个启关均不妨启灯、关灯.底下四幅图是小明用电池动做电源安排的四个电路模型，能谦脚央供的是（）5、如图所示，正在训练使用电流表的真验中，某共教创造电流表（0～3A）的量程刻度值标示没有浑，根据您对于电流表的相识，电流表的精确读数是（）A．B．C．D．6、下列四个电路中，电流表能丈量通过灯L1(图中的左边灯)电流的是（）7、下列家用电器平常处事电流小于的是（）A.家用空调B. 节能灯C. 家用电饭锅D. 电热火壶8、将塑料绳的一端扎紧，尽大概将其撕成更多的细丝，用搞燥的脚从上背下捋几下，瞅察到如图所示的局里，那是果为塑料丝戴了电荷（选挖“共种”或者“同种”），那种使塑料丝戴电的要领称为.第21题图第22题图第23题图9、自然界只存留二种电荷，一种是正电荷，另一种是电荷.当甲乙二个通草球出现如图所示情形时，若甲戴正电，则乙戴电.10、如图所示为某宾馆的房卡，惟有把房卡拔出槽中，房间内所有的灯战插座才搞有电，房卡的效率相称于一个（挖电路元件），该元件接正在房间电路的（选挖“收路”、“搞路”）.房间里的电灯、电视、空调等正在电路中属于. 11、工厂里时常使用静电除尘技能，用一齐戴电的金属板，把浮尘吸附正在金属板上，静电除尘的本理是.12、有一种节日彩灯，100只一组串联，若电源插头处的电流为300mA，则通过第20只灯的电流为A；13、如下图甲电路，当启关S关合后，电流表的指针偏偏转如乙图所示，其中b电流表的读数应为A，通过灯泡L2的电流是A.14、根据电路图回问下列问题：（1）如图1所示电路，灯L1战L2是真足相共的二盏灯，若启关S关合后，电流表示数为，则通过灯L1的电流大小为，则通过灯L2的电流大小为.（2）如图2，A1、A2的示数分别是、，则通过灯L2的电流大小为A.。

初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向L2L1S2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：A BC Dab4.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

B 组1、请根据右图的实物图，在左侧边框内画出相应的电路图红灯绿灯前门后门S 1S 2S 3第14题-+S3S2S1E2E12、根据实物图，画出相应的电路图． 3.按照实物图画出电路图4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。

5.根据下图电路图，连接实物图。

6.按照电路图将实物连接起来。

7、如图7所示，按电路图用笔画线作导线，将元件连接起来.LLSS8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。

九上物理| 电学必会作图题
根据实物图画电路图
【一】请你在虚线框内画出相应的电路图。

【二】请在虚线框内画出实物图的电路图。

【三】根据如图所示的实物图，请在方框内画出它的电路图
【四】根据实物连接图在虚线框内画出电路图。

【五】根据实物图画电路图
【六】如图是小红同学连接的实物电路．请你在方框内画出相应的电路图；
【七】请根据如图所示的实物图画出电路图．
【八】根据如图所示的实物图，在方框中画出相对应的电路图．
【九】在方框中画出左侧实物接线图对应的电路图．
【十】根据下面的实物图，在右边的虚线框内画出电路图．【十一】根据图中实物，在右图虚线框内画出对应的电路图．【十二】请按照如图所示的实物图画出电路图．
【十三】根据实物图，画出对应电路图，并在电路图上标出电流方向．
九上物理| 电学必会作图题
根据实物图画电路图
【一】请你在虚线框内画出相应的电路图。

【二】请在虚线框内画出实物图的电路图。

【三】根据如图所示的实物图，请在方框内画出它的电路图
【四】根据实物连接图在虚线框内画出电路图。

【五】根据实物图画电路图
【六】如图是小红同学连接的实物电路．请你在方框内画出相应的电路图；
【七】请根据如图所示的实物图画出电路图．
【八】根据如图所示的实物图，在方框中画出相对应的电路图．
【九】在方框中画出左侧实物接线图对应的电路图．
【十】根据下面的实物图，在右边的虚线框内画出电路图．【十一】根据图中实物，在右图虚线框内画出对应的电路图．【十二】请按照如图所示的实物图画出电路图．
【十三】根据实物图，画出对应电路图，并在电路图上标出电流方向．。

初中物理《电路图与实物图》专题练习一、根据实物图画电路图二、根据电路图连接实物图三、电路设计1、有两个规格相同的灯泡L1，L2，把它们连入同一电路中，并用两个开关S1、S2控制它们。

要求：当只闭合S1时，L1发光，L2不发光；当只闭合S2时，L1、L2都不发光；当S1、S2都闭合时，L1、L2都发光，请画出这个电路的电路图。

2、如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

3、用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）4、如下图所示有一只电铃，一只小灯泡，两只开关，两节干电池，几条导线。

要求：开关S1、S2同时闭合时，电铃响，小灯泡工作；开关S1闭合，S2断开时，电铃响，小灯泡不工作；开关S1断开，S2无论闭合还是断开，电铃不响，小灯泡不工作。

请你按要求画出电路图并根据画好的电路图连接实物图。

5、如图所示的电路盒，面板上有红、绿灯各一个，三个拨动开关S1、S2、S3．为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。

根据上述实验情况，画出盒内的电路图。

6、某同学要把L1、L2接成并联电路，开关S1控制整个电路，开关S2控制灯L2．如图所示，试指出其中错误并改正过来。

再画出正确的电路图。

7、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置。

（1）按下开关S2、S3时，电路中绿灯亮，电铃响；（2）按下开关S1、S2时，电路中灯不亮，电铃不响；（3）按下开关S1、S3时，红灯亮。

8、如图所示的电路元件，要求灯L1、L2、L3并联，开关S1控制灯L1和L2，开关S2控制所有的灯。

（1）在方框中画出你所设计出的电路图。

（2）将图所示的元件连接成电路，连接时导线不要交叉。

9、、一个电池组，两个小灯泡L1和L2，两个开关S1和S2，导线若干。

初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

S 1S 2S 3第14题A BC Dab5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

B组1、请根据右图的实物图，在左侧边框内画出相应的电路图2、根据实物图，画出相应的电路图．3.按照实物图做出电路图红灯绿灯前门后门-+S 3S 2 S 1E 2E 14、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。

5.根据下图电路图，连接实物图。

6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。

7、如图7所示，按电路图用笔画线作导线，将元件连接起来.L 1L 2 S 1S 28、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。

画电路图、连接实物图练习1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

17．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

18．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

19．根据左边的电路图，连接好的右边的实物图。

（导线不允许交叉）20．为探究并联电路中电流的特点（或规律）小明同学设计了如下图左边所示的电路（干路中的电流越为1.2A，支路中的电流约为0.5A）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

21．画出电路图，并将右边的实物连接好。

要求：1L 和2L 并联，电流表1A 测通过2L 的电流，电流表2A 测量通过1L 的电流。

（已知1A 的示数约为0.8A ，2A 的示数约为0.9A ）22．画出电路图，并将右边的实物连接好。

1L 和2L 并联，电流表1A 测通过1L 的电流，电流表2A 测量通过2L 的电流。

23．根据左边的电路图，将右边的实物连接好。

24．用笔画线代替导线，将下图甲所示的电路元件连接起来，要求1L 、2L 串联，电压表测2L 两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

25．用笔画线代替导线，将下图所示的电路元件连接起来，要求1L 、2L 串联，电压表○V 测1L 两端的电压（估计在2V~3V 之间），电压表○V2则2L 两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

26．根据右图左边的电路图，将下图右边的电路元件连成实物电路。

27．根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

28．根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

29．根据下面的实物连接图，在右边方框中画出对应的电路图。

30．根据下面的实物连接图，在右边方框中画出对应的电路图。
