电梯常见故障分析及排除（1）电网供电正常，电梯没有快车和慢车。
重要因素：1）主电路或控制回路的熔断器熔体烧断；2）电压继电器损坏，其他电路中安全保护开关的接点接触不良，损坏；3）经控制柜接线端子至电动机接线端子的接线，未接到位；4）各种保护开关动作未恢复。
排除方法：1）检查主电路和控制电路的熔断器熔体是否熔断，是否安装，熔断器熔体是否夹紧到位。
根据检查的情况排除故障。
2）查明电压继电器是否损坏；检查电压继电器是否吸合，检查电压继电器线圈接线是否接通；检查电压继电器动作是否正常。
根据检查的情况排除故障。
3）检查控制柜接线端子的接线是否到位；检查电机接线盒接线是否到位夹紧；根据检查情况排除故意。
4）检查电梯的电流、过载、弱磁、电压、安全回路各种元件接点或动作是否不正常，根据检查的情况排除故障。
（2）电梯下行正常，上行无快车。
重要因素：1）上行第一、第二限位开关接线不实，开关接点接触不良或损坏。
2）上行控制接触器、继电器不吸合或损坏。
3）控制回路接线松动或脱落。
排除方法：1）将限位开关接点的接线接实，更换限位开关的接点，更换限位开关。
2）将下行控制接触器继电器线圈的接线接实，更换接触器继电器。
3）将控制回路松动或脱落的接线接好（3）电梯轿厢到平层位置不断车。
重要因素：1）上、下平层感应器的干簧管接点接触不良，隔磁板或感应器相对位置尺寸不符合标准规定，感应器接线不良。
2）上、下平层感应器损坏。
3）控制回路出现故障。
4）上、下方向接触器不复位。
排除方法：1）将干簧管接点接好，将感应器调整好，调整隔磁板或感应器的尺寸。
2）更换平层感应器3）排除控制回路的故障。
4）调整上、下方向接触器。
（4）轿厢运营到所选楼层不换速。
重要因素：1）所选楼层换速感应器接线不良或损坏。
2）换速感应器与感应板位置尺寸不符合标准规定。
3）控制回路存在故障。
4）快速接触器不复位。
排除方法：1）更换感应器或将感应器接线接好。
2）调整感应器与感应板的位置尺寸，使其符合标准。
电梯常见故障大全电梯常见故障及排除方法GPS-I故障某饭店1 台16 层16 站客梯，停在B 层，呼不上梯。
有慢车没快车。
排除上轿顶打检修可运行，在15 层由检修打成正常电梯慢速下行，到1 层突然自动停车，没内外呼。
第二次试车在3 层突然停车，同样没内外呼。
去机房控制柜观察P1 板上的发光二极管，除DZ 外都正常，将MON 拧到0 显示E0？无差错？。
正常状态是无论快慢车，只要在正层位置发光二极管DZ 就应亮。
看来是平层感应器PAD 相关线路有问题。
用万用表测DZD，DZU 进桥电压为DC49V，出桥电压为0V，完全正常。
接着再测PAD 到轿顶检修箱这段线1E、J2 也正常。
在控制柜W1 板上测CB 插件的10 号插针DZD 有DC49V，2 号插针DZU 没电压。
这说明随行电缆DZU 这趟线有不通的地方。
而此故障正是在甲方装修轿厢后发生的，随行电缆被损伤的可能性很大。
换电缆备用线一根，上接CB 插件，下接J2插件。
电梯在检修状态下合闸开至平层，P1 板上的DZ 亮，电梯开门。
说明平层感应大DZU电压已输入P1 板。
打快车试车后重写楼层数据，电梯正常如初。
GPS-CR故障1 某饭店1 台12 层13 站电梯，满载向下运行轿厢墩底，断电盘车1 层放人。
合闸试梯没内外呼，有慢车。
快车在4 层以上运行正常，在4 层以下就不正常了。
只要选4 层以下的任何一层，到站后内外呼就不起作用了，平层开门的同时轿厢照明灭。
自动关门后，轿内开门按钮亮，显示所在层。
排除经查墩底原因是抱闸松。
首先把抱闸调至不再溜车。
将机房控制柜里P1 板上MON拧到0 查看故障代码，数码管显示EF 意为不能起动。
其它发光二极管正常。
上轿顶打检修轿内照明自动亮，检查各处未见异常。
后来发现轿厢里进2 个人故障就发生在2 层以下了。
看来这与轿厢的称量装置有关。
在轿顶查看称量装置及差动变压器，发现套在钢丝绳上的铁管在轿厢墩底反弹时被卡住，大部分不能活动。
电梯维修经验100例OTIS故障解决集锦故障1：3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门.用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。
故障2：T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常。
检查MIB板和变频器无故障记录。
在机房观察等待故障出现。
发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。
后用手顶住LB继电器使之由人为控制，发现故障不在出现。
怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP 继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。
故障3：T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动，TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。
故障4：T2000VF用户投诉电梯运行一抖一抖很恐怖。
用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。
故障5：300VF用户投诉电梯运行一停一停，跑一层要停5、6次。
到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。
电梯故障维修实例及分析淼峰 QQ：1094085810 2014年11月21日一、默纳克（江南嘉捷，德奥等）1、江南嘉捷电梯，默纳克3000控制系统，电梯经常报关人，但每次赶到时电梯都在运行，自己乘坐此电梯观察一小时，发现有一下故障现象：1）有时电梯停掉，所选楼层灯灭，但不开门；2）轿内楼层显示有跳层现象，如显示13然后直接变成4，12直接变成15等；3）有时到站开门一点又急关；4）12层故障最多；5）自动登记楼层；6）有时到平层门刚开到位有立刻关门。
综上分析为轿厢CAN通讯信号线随行电缆接触不良导致关人，另发现关门按钮有卡阻。
2、江南嘉捷电梯，默纳克3000控制系统，松下门机控制器，电梯做完保养后，自动返平层不开门，应答外招，运行时每层都停但不开门，后检查发现门机控制器电源开关关掉未打开。
3、江南嘉捷电梯，默纳克3000控制系统，电梯经常报E41故障，每次都在平层，开门，外招显示故障符号，断电复位即可恢复正常，到机房查看安全回路继电器吸合，但主板X4灯不亮，没有对应图纸，只知道此处供电的线号是301，将301与X4短接，电梯立刻恢复正常，断电检查这段线路，发现中间串联了一个线路对地短接保护器，此处触点接触不好导致故障。
4、江南嘉捷电梯，默纳克3000控制系统，电梯关人，赶到时发现电梯在一楼平层开门，自己乘坐电梯运行，到15层时突然停止，不开门，然后一边叫一边返平层，过好几层后才停下（正常返平层应该是就近平层），又自动恢复正常，后又在其他层出现，到机房观察无故障代码，发现故障时主板X1和X3灯始终不亮，后来又报E30故障（电梯位置异常），分析认为是平层感应器回路故障，更换平层感应器后电梯正常。
5、江南嘉捷电梯，默纳克3000控制系统，电梯关人，赶到时发现电梯在1层高出平层约一米的位置，轿门打开，人已逃生，轿门开关正常，自己进入电梯乘坐，发现运行至每层都高出一米（此前已报过两次关人故障，均未发现），到机房发现主板报E22故障（平层信号故障）X1、X3灯不亮，给电梯做井道自学习，失败，报E35故障，分析认为可能是平层感应器回路故障，检查发现是感应器线接触不良。

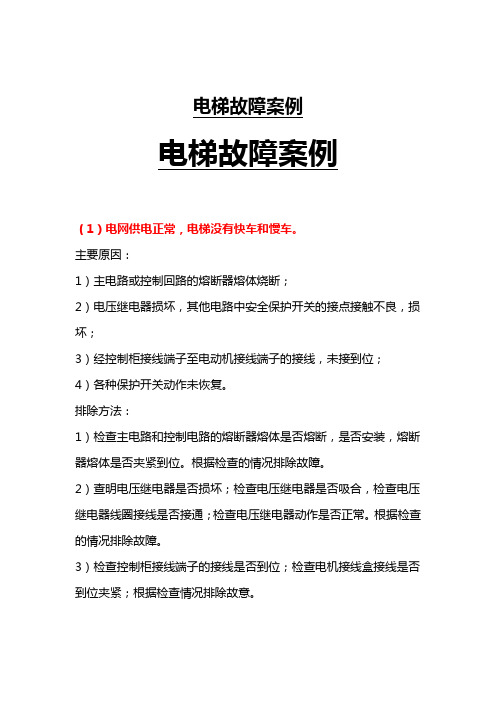

电梯故障案例电梯故障案例（1）电网供电正常，电梯没有快车和慢车。
主要原因：1）主电路或控制回路的熔断器熔体烧断；2）电压继电器损坏，其他电路中安全保护开关的接点接触不良，损坏；3）经控制柜接线端子至电动机接线端子的接线，未接到位；4）各种保护开关动作未恢复。
排除方法：1）检查主电路和控制电路的熔断器熔体是否熔断，是否安装，熔断器熔体是否夹紧到位。
根据检查的情况排除故障。
2）查明电压继电器是否损坏；检查电压继电器是否吸合，检查电压继电器线圈接线是否接通；检查电压继电器动作是否正常。
根据检查的情况排除故障。
3）检查控制柜接线端子的接线是否到位；检查电机接线盒接线是否到位夹紧；根据检查情况排除故意。
4）检查电梯的电流、过载、弱磁、电压、安全回路各种元件接点或动作是否不正常，根据检查的情况排除故障。
（2）电梯下行正常，上行无快车。
主要原因：1）上行第一、第二限位开关接线不实，开关接点接触不良或损坏。
2）上行控制接触器、继电器不吸合或损坏。
3）控制回路接线松动或脱落。
排除方法：1）将限位开关接点的接线接实，更换限位开关的接点，更换限位开关。
2）将下行控制接触器继电器线圈的接线接实，更换接触器继电器。
3）将控制回路松动或脱落的接线接好（3）电梯轿厢到平层位臵不停车。
主要原因：1）上、下平层感应器的干簧管接点接触不良，隔磁板或感应器相对位臵尺寸不符合标准要求，感应器接线不良。
2）上、下平层感应器损坏。
3）控制回路出现故障。
4）上、下方向接触器不复位。
排除方法：1）将干簧管接点接好，将感应器调整好，调整隔磁板或感应器的尺寸。
2）更换平层感应器3）排除控制回路的故障。
4）调整上、下方向接触器。
（4）轿厢运行到所选楼层不换速。
主要原因：1）所选楼层换速感应器接线不良或损坏。
2）换速感应器与感应板位臵尺寸不符合标准要求。
3）控制回路存在故障。
4）快速接触器不复位。
排除方法：1）更换感应器或将感应器接线接好。
2）调整感应器与感应板的位臵尺寸，使其符合标准。
电梯故障案例电梯故障案例（1）电网供电正常，电梯没有快车和慢车。
主要原因：1）主电路或控制回路的熔断器熔体烧断；2）电压继电器损坏，其他电路中安全保护开关的接点接触不良，损坏；3）经控制柜接线端子至电动机接线端子的接线，未接到位；4）各种保护开关动作未恢复。
排除方法：1）检查主电路和控制电路的熔断器熔体是否熔断，是否安装，熔断器熔体是否夹紧到位。
根据检查的情况排除故障。
2）查明电压继电器是否损坏；检查电压继电器是否吸合，检查电压继电器线圈接线是否接通；检查电压继电器动作是否正常。
根据检查的情况排除故障。
3）检查控制柜接线端子的接线是否到位；检查电机接线盒接线是否到位夹紧；根据检查情况排除故意。
4）检查电梯的电流、过载、弱磁、电压、安全回路各种元件接点或动作是否不正常，根据检查的情况排除故障。
（2）电梯下行正常，上行无快车。
主要原因：1）上行第一、第二限位开关接线不实，开关接点接触不良或损坏。
2）上行控制接触器、继电器不吸合或损坏。
3）控制回路接线松动或脱落。
排除方法：1）将限位开关接点的接线接实，更换限位开关的接点，更换限位开关。
2）将下行控制接触器继电器线圈的接线接实，更换接触器继电器。
3）将控制回路松动或脱落的接线接好（3）电梯轿厢到平层位置不停车。
主要原因：1）上、下平层感应器的干簧管接点接触不良，隔磁板或感应器相对位置尺寸不符合标准要求，感应器接线不良。
2）上、下平层感应器损坏。
3）控制回路出现故障。
4）上、下方向接触器不复位。
排除方法：1）将干簧管接点接好，将感应器调整好，调整隔磁板或感应器的尺寸。
2）更换平层感应器3）排除控制回路的故障。
4）调整上、下方向接触器。
（4）轿厢运行到所选楼层不换速。
主要原因：1）所选楼层换速感应器接线不良或损坏。
2）换速感应器与感应板位置尺寸不符合标准要求。
3）控制回路存在故障。
4）快速接触器不复位。
排除方法：1）更换感应器或将感应器接线接好。
2）调整感应器与感应板的位置尺寸，使其符合标准。
三菱电梯42个维修案例：总有一个你用上！HOPE故障1：HOPE电梯出现E7，直流过欠压，检查电源板（P203722B000G01）上的温度保险已烧断，进一步检查电容、IGBT、电机线圈都没有问题，将154度2A、220欧姆的温度保险电阻更换，换上后送电即烧，后查明为电源板（P203722B000G01）上的TR1场效应管短路所至。
故障2：一台HOPE梯运行一段时间即烧IGBT，检查电压没有问题，更换变频模块后，没过一月变频模块又短路了，把E板也烧坏了，更换变频模块和E板后没用多久又烧了，进行详细检查发现变频模块上的防浪涌板（p203724b000g01）有电容失容，将防浪涌板、E板、变频模块都更换后再也没有烧过变频模块。
故障3：89继电器不动作电梯安全回路通，外部线路正常，就是无法启动（89继电器不动作，89指示灯不亮）。
首先再次确认29安全回路的正常，我们不能因为29指示灯亮就认为安全回路正常，安全回路是79端子通过开关再限流直接输入P1板，所以有时较低的电压也可以输入P1板，造成安全回路正常的假相，但是较低的电压确不能推动89继电器的动作。
所以安全回路的短路不是很严重时，可能不会烧保险，而是造成此现象。
我们可以测量安全回路的对地电阻，及安全回路各点的电压判断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由于P1板的此点输出容易损坏，只要看看p1板的输出三极管及走线，一般都能找到故障的所在。
故障4：门关一半又打开，门上的安全触板的连接线由于门经常运动会被折断或短路，这种随着门运动安全触板接线时通时断的原因造成门关了部分又打开。
测量420与30、420与30A之间的通断，可判断出是那边的问题。
此故障一般为安全触板和光幕断线及安全触板开关接触不良或调整不当造成，电梯为光幕线右侧光幕板与插件有一段弯曲处，内面的线接触不良，此段断线为光幕的通病。
电梯故障维修实例及分析（日立，永大，三菱，迅达，新时达，蓝光）日立，永大1、日立GVF-3电梯报094故障（称重感应器故障）更换传感器后仍未解决，怀疑是SCLB通讯板有问题，更换后故障依旧，询问得知是称重传感器距离没调整好，应调到8MM，允许误差为0.5MM。
2、日立GVF-3电梯经常报17（连续三次开门锁死），71（变频门机故障），86（电梯开门超时异常），87（电梯关门超时异常）等门机故障，观察发现每次故障时，门机无力，门机供电正常，断电复位即可恢复运行。
检查门机DMC，DMD板发现是DMC板主芯片松动或接触不良所致。
3、日立GVF-3电梯故障，控制柜无故障代码，主板50B，100R 继电器不吸合，外招不亮，门机失电无力，内招登记不上；按下急停，主板也不会报故障，断电送电后故障依旧，检查控制柜各处电压正常，测量发现控制柜内DC48V保险丝不通，电梯故障信号无法输送到主板所致。
（另，用万用表测量保险丝通断时，应该把保险丝一端拆下，否则测量可能不准确）4、日立GVF-3电梯故障，主板故障代码是73（门区运行故障）和34（厅门锁短接故障），电梯在两层中间（不在门区），检修也不能运行，断电复位后故障消失，检修可以运行，但打回正常，无论电梯在什么位置都会直接自动打开轿门，然后报73和34故障，当即判定为平层感应器回路故障，经检查发现是平层感应器回路一插件松动所致。
电梯之所以会报34故障，是因为平层感应器回路线断开，相当于平层感应器一直处于动作状态，主板认为电梯已在平层，发出开门指令，轿门打开，而厅门却未打开。
电梯粉丝圈5、日立GVF-3电梯，18层18站，电梯故障停在5层，关门，外招显示正常，按外招按钮灯不亮也登记不上指令，主板各指示灯显示正常，无故障代码，断电送电后故障依然，约1分钟后RYBD板才发出开门指令（正常送电后3秒左右会发出开门指令），且DMC板（门机控制板）收到开门指令，但仍不能开门，怀疑是DMD板（门机驱动板）故障，更换后故障依然，怀疑是门机坏掉，断掉门机电源，手动将门拉开后，再送电电梯可以正常关门，说明门机未坏掉，此处查不出故障原因；考虑到电梯所有指令最初都由主板发出，认为主板上有问题，把主板上的SCL插件（外招总线）拔下后重新插上，电梯即恢复正常。
.三菱电梯常见故障维修实例（SP-VF 、 VFCL 系列）1故障 1:一台 18 层站的 SPVL 电梯最近总是平凡的烧大功率晶体管的情况，温度保险是好的，驱动板也换过几块了，大电容也更换过，可电梯运行几天还是出现这样的情况。
解决方法：更换 E1 板后正常 2故障 2:三菱 SP-VF 电梯 3 层 3 站电梯停在一层但不平层偏高。
没有显示。
接通安全回路，轿厢内马上发出超载响声，机房显示 1 楼不停闪烁。
电梯就是不会走。
解决方法：是安全继电器坏了。
还有后门的门机皮带磨损严重。
有很大的烧焦味。
3故障 3:一台三菱 SP-VF 电梯在正常中就坏了 .所有的内选按钮都亮 ,电梯层层走 ,到一层停了再走 ,刚才停的那层又亮 ,电梯就是这样重复的走, 解决方法：把轿箱操纵盘搬到机房试一下没有问题 ,一切正常 ,把操纵盘在按回轿内一切正常问题解决了。
轿箱操纵盘串行接口接触不良产生了干扰。
4故障 4:台三菱 sp-vv(A) 的电梯 ,运行正常 ,偶有平层后开门只能开 10-30 公分 ,然后楼层指示闪烁 ,PLC 扫描停止 ,断电后恢复有时能用几天最近只能用几小时。
最近故障越来越频繁.有时 1DV 显示故障 35,解决办法：显示35，是运行跟不上设定运行速度。
把编码器外壳拆下来，用柔软的布察一下，最好换一下编码器，但西德的编码器很少。
PLC 没有扫描，是内部自保了。
5故障 5:一台三菱 SPVF 电梯，出现了门机不转动（不能开也不能关，但门电机有电通到了，只是动不了），控制柜有关门信号，手动关好门后电梯能走梯，检查进门电机的三根线电压分别为56、28、 28，进门机闸刀开关电压为105v 门机板和其它梯对换了，板是好的解决办法：故障原因是控制柜上有一个插口的一根线接不好（插针问题），是 UK 插口接触不良引起三相缺相。
6故障 6:三菱 SPVV-A 电梯，最近二三天出现冲顶故障。
故障现象：该电梯共 10 层， 1.75m/s。
电梯常见故障分析及排除(1)电网供电正常,电梯没有快车与慢车。
主要原因:1)主电路或控制回路的熔断器熔体烧断;2)电压继电器损坏,其她电路中安全保护开关的接点接触不良,损坏;3)经控制柜接线端子至电动机接线端子的接线,未接到位;4)各种保护开关动作未恢复。
排除方法:1)检查主电路与控制电路的熔断器熔体就是否熔断,就是否安装,熔断器熔体就是否夹紧到位。
根据检查的情况排除故障。
2)查明电压继电器就是否损坏;检查电压继电器就是否吸合,检查电压继电器线圈接线就是否接通;检查电压继电器动作就是否正常。
根据检查的情况排除故障。
3)检查控制柜接线端子的接线就是否到位;检查电机接线盒接线就是否到位夹紧;根据检查情况排除故意。
4)检查电梯的电流、过载、弱磁、电压、安全回路各种元件接点或动作就是否不正常,根据检查的情况排除故障。
(2)电梯下行正常,上行无快车。
主要原因:1)上行第一、第二限位开关接线不实,开关接点接触不良或损坏。
2)上行控制接触器、继电器不吸合或损坏。
3)控制回路接线松动或脱落。
排除方法:1)将限位开关接点的接线接实,更换限位开关的接点,更换限位开关。
2)将下行控制接触器继电器线圈的接线接实,更换接触器继电器。
3)将控制回路松动或脱落的接线接好(3)电梯轿厢到平层位置不停车。
主要原因:1)上、下平层感应器的干簧管接点接触不良,隔磁板或感应器相对位置尺寸不符合标准要求,感应器接线不良。
2)上、下平层感应器损坏。
3)控制回路出现故障。
4)上、下方向接触器不复位。
排除方法:1)将干簧管接点接好,将感应器调整好,调整隔磁板或感应器的尺寸。
2)更换平层感应器3)排除控制回路的故障。
4)调整上、下方向接触器。
(4)轿厢运行到所选楼层不换速。
主要原因:1)所选楼层换速感应器接线不良或损坏。
2)换速感应器与感应板位置尺寸不符合标准要求。
3)控制回路存在故障。
4)快速接触器不复位。
排除方法:1)更换感应器或将感应器接线接好。
2)调整感应器与感应板的位置尺寸,使其符合标准。
3)检查控制回路,排除控制回路故障。
4)调整快速接触器。
(5)电梯有慢车没快车。
主要原因:1)轿门、某层门的厅门电锁开关接点接触不良或损坏。
2)上、下运行控制继电器、快速接触器损坏。
3)控制回路有故障。
排除方法:1)调整修理层门及轿门电锁接点或更换接点。
2)更换上、下行控制继电器或接触器。
3)检查控制回路,排除控制回路故障。
(6)轿厢运行未到换速点突然换速停车。
主要原因:1)开门刀与层门锁滚轮碰撞。
2)开门刀层门锁调整不当。
排除方法:1)调整开门刀或层门锁滚轮。
2)调整开门刀或层门锁。
(7)轿厢平层准确度误差过大。
主要原因:1)轿厢超负荷。
2)制动器未完全打开或调整不当。
3)平层感应器与隔磁板位置尺寸发生变化。
4)制动力矩调整不当。
排除方法:1)严禁超负荷运行。
2)调整制动器,使其间隙符合标准要求。
3)调整平层传感器与隔磁板位置尺寸。
4)调整制动力矩。
(8)电梯运行时轿厢内有异常的噪声与振动。
主要原因:1)导靴轴承磨损严重。
2)导靴靴衬磨损严重。
3)传感器与隔磁板有碰撞现象。
4)反绳轮、导向轮轴承与轴套润滑不良。
5)导轨润滑不良。
6)门刀与层门锁滚轮碰撞,或碰撞层门地坎。
7)随行电缆刮导轨支架。
8)曳引钢丝绳张力调整不良。
9)补偿链蹭导向装置或底坑地面。
排除方法:1)更换导靴轴承。
2)更换导靴靴衬。
3)调整感应器与隔磁板位置尺寸。
4)润滑反绳轮、导向轮轴承。
5)润滑导轨。
6)调整门刀与层门锁滚轮、门刀与层门地坑间隙。
7)调整或重新捆绑电缆。
8)调整曳引钢丝绳张力。
9)提升补偿链或调整导向装置。
(9)选层记忆并关门后电梯不能启动运行。
主要原因:1)层轿门电联锁开关接触不良或损坏。
2)制动器抱闸未能松开。
3)电源电压过低4)电源断相。
排除方法:1)修复或更换层轿门联锁开关。
2)调整制动器使其松闸。
3)待电源电压正常后再投入运行。
4)修复断相。
(10)电梯启动困难或运行速度明显降低。
1)电源电压过低或断相。
2)电动机滚动轴承润滑不良。
3)曳引机减速器润滑不良。
4)制动器抱闸未松开。
排除方法:1)检查修复。
2)补油、清洗、更换润滑油。
3)补油或更换润滑油。
4)调整制动器。
(11)开门、关门过程中门扇抖动、有卡阻现象。
主要原因:1)踏板滑槽内有异物阻塞。
2)吊门滚轮的偏心轮松动,与上坎的间隙过大或过小。
3)吊门滚轮与门扇连接螺栓松动或滚轮严重磨损。
4)吊门滚轮滑道变形或门板变形。
排除方法:1)清扫踏板滑槽内异物。
2)修复调整。
3)调整或更换吊门滚轮。
4)修复滑道门板。
(12)直流门机开、关门过程中冲击声过大。
1)开、关门限位电阻调整不当。
2)开、关门限速电阻调整不当或调整环接触不良。
排除方法:1)调整限位电阻位置。
2)调整电阻环位置或者调整电阻环接触压力。
(13)电梯到达平层位置不能开门。
主要原因:1)开关门电路熔断器熔体熔断。
2)开关门限位开关接点接触不良或损坏。
3)提前开门传感器插头接触不良,脱落或损坏。
4)开门继电器损坏或其控制电路有故障。
5)开门机传动带脱落或断裂。
排除方法:1)更换熔断器的熔体。
2)更换或修复限位开关。
3)更换或修复传感器插头。
4)更换断电器、修复控制电路故障。
5)调整或更换开门机皮带。
(14)按关门按钮不能自动关门。
主要原因:1)开关门电路的熔断器熔体熔断。
2)关门继电器损坏或其控制回路有故障。
3)关门第一限位开关的接点接触不良或损坏。
4)安全触板未复位或开关损坏。
5)光电保护装置有故障。
排除方法:1)更换熔断器熔体。
2)更换继电器或检查电路故障并修复。
3)更换限位开关。
4)调整安全触板或更换安全触板开关。
5)修复或更换门光电保护装置。
电梯常见故障分类分析1.电梯机械系统的常见故障分析电梯机械系统的故障在电梯全部故障中所占的比重比较少,但就是一旦发生故障,可能会造成长时间的停机待修或电气故障甚至会造成严重设备与人身事故。
进一步减少电梯机械系统故障就是维修人员努力争取的目标。
①由于润滑不良或润滑系统的故障会造成部件传动部位发热烧伤与抱轴,造成滚动或滑动部位的零部件损坏而被迫停机修理。
②由于没有开展日常检查保养,未能及时检查发现部件的传动、滚动与滑动部件中有关机件的磨损程度与磨损情况,没能根据各机件磨损程度进行正确的修复,而造成零部件损坏被迫停机修理。
③由于电梯在运行过程中振动造成紧固螺栓松动,使零部件产生位移,失去原有精度,而不能及时修复,造成磨、碰、撞坏机件被迫停止修理。
④由于电梯平衡系数与标准相差太远而造成过载电梯轿厢蹲底或冲顶,冲顶时限速器与安全钳动作而迫使电梯停止运行,等待修理。
2.电梯电气系统的故障分析电梯故障绝大系数就是电气控制系统的故障。
电气控制系统故障比较多的原因就是多方面的,主要原因就是电器元件质量与维修保养不合格。
电气系统的故障大致可以分为两类:①电气回路发生的断路故障。
电路中往往会发现电气元件入线与出线的压接螺钉松动或焊点虚焊造成电气回路断路或接触不良。
断路时必须马上进行检查修理;接触不良久而久之会使引人或引出线拉弧烧坏接点与电器元件。
②短路故障。
当电路中发生短路故障时,轻则会烧毁熔断器,重则烧毁电气元件,甚至会引起火灾。
常见的有接触器或继电器的机械与电器连锁失效,可能产生接触器或继电器抢动造成短路。
接触器的主接点接通或断开时,产生的电弧使周围的介质击穿而产生短路。
电气元件绝缘材料老化、失效、受潮也会造成短路。
以下就是举例分析热继电器过电流设定值不适宜引起运行中突然停车螺旋保险熔丝压不紧造成电梯突然停车接触器电气互锁触点故障引起电梯突然停车平层永磁感应器干簧开关触点在遮磁板遮磁后不能接通,引起到站不平层因机房配电铁壳开关故障引起电梯的突然停车电柜电路中限流陶瓷线绕可变电阻引起电梯不能开关门运行接触器引起电梯运行速度降低行程开关的触动机构故障:引起电梯关门后不能起动平层永磁感应器干簧开关触点在遮磁板遮磁后不能接通,引起到站不平层接触器电气互锁触点故障引起电梯突然停车故障1:一台GPS-2型进口梯,已运行8年。
出现不规则急停现象,次数并不频繁,出错后能自动平层、开门,可以继续运行。
P1板给出的故障代码就是EA,即抱闸故障。
但检查抱闸的开闭均正常,其电阻值也正常(80-90欧姆)抱闸电压也正常。
分析与解决:初步判断不就是控制柜的问题,因为如果就是的话,会很频繁。
检查抱闸,发现其触点间隙偏小,只有1、0mm,正常应2±0、5mm。
然后拆开抱闸铁芯,发现因多年缺乏保养,铁芯腔内积聚了油污,导致铁芯行程不足,伸缩不畅,通电时电磁力达不到最大值,当外界电压波动或其她原因时,铁芯收缩,抱闸触点接合,引起故障。
彻底清洁铁芯与腔体,重新调正铁芯的行程为1、5mm,抱闸间隙打开为2、5mm,故障不再出现。
小结:铁芯应定期保养,最少每3个月1次,抱闸及其触点应按规范调整,并经常检查,本例故障就是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力,引起抱闸触点瞬间接合,向主板传递出错误信息电梯急停。
故障2:一台GPS-I的进口梯,运行7年,平时极少故障,后因导靴磨损,更换后,运行接近顶层位置出现急停,然后慢车拖平,在非顶层运行没有问题,P1板没有出错显示。
分析与解决:肯定与顶层设备有关,因未到平层位置,先不考虑限位与极限开关,首先检查1USD、USR开关,手动时接合正常,撞弓与开关的距离62mm(标准为58±2mm),偏大。
以慢车运行通过1USD、USR,用万用表度1USD、USR与420的电压,在开关动作点48V电压消失。
表示其动作正常。
但以快车运行,撞弓扫过USR时,电压有一瞬间出现,证明电梯在高速运行通过USR 时,USR动作,但瞬间USR信号消失,引起急停。
随后详细检查整条撞弓,发现其中间有一处凹陷,长度30mm,向内弯10mm,可能就是安装前被压弯。
开关滚轮在其表面运行时瞬间有跳动。
修正撞弓变形及调整与开关的距离为56mm后,故障消失。
小结:轿厢更换导靴后,未能恢复原位,再加上撞弓有变形,引起罕见的故障,因此,在做维保时,应尽量保证相关的尺寸故障3:HOPE电梯出现E7,直流过欠压,检查电源板(P203722B000G01)上的温度保险已烧断,进一步检查电容、IGBT、电机线圈都没有问题,将154度2A、220欧姆的温度保险电阻更换,换上后送电即烧,后查明为电源板(P203722B000G01)上的TR1场效应管短路所至。
故障4:GPS电梯正常状态不能运行,打检修能运行。
在P1板取消称重功能(WGHO旋钮调0)后,正常状态能运行,但P1板无显示。
分析与解决:一般这类故障就是因绳头的黄铜套与绳头拉杆之间有杂物,导致铜套运行受阻。
可以清除杂物,但注意铜套与拉杆之间不要加油,因有油更容易积聚油污。
