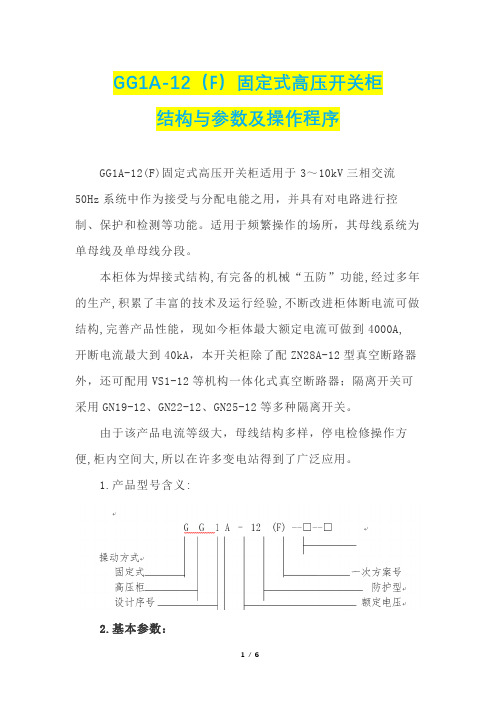

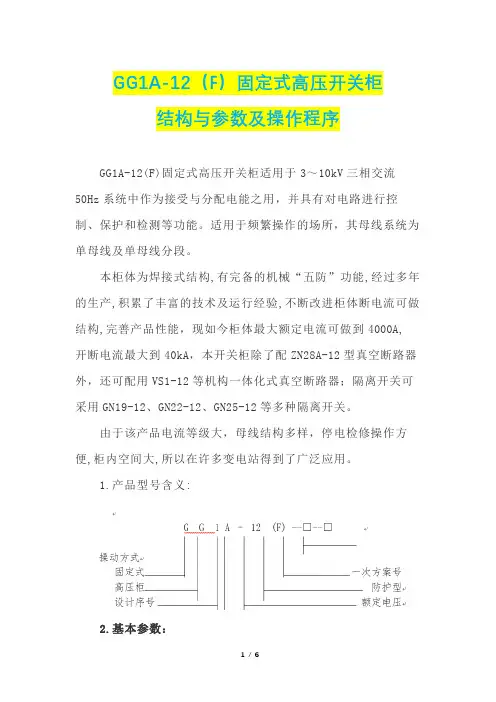

GG1A-12（F）固定式高压开关柜结构与参数及操作程序GG1A-12(F)固定式高压开关柜适用于3～10kV三相交流50Hz系统中作为接受与分配电能之用，并具有对电路进行控制、保护和检测等功能。

适用于频繁操作的场所，其母线系统为单母线及单母线分段。

本柜体为焊接式结构,有完备的机械“五防”功能,经过多年的生产,积累了丰富的技术及运行经验,不断改进柜体断电流可做结构,完善产品性能，现如今柜体最大额定电流可做到4000A, 开断电流最大到40kA，本开关柜除了配ZN28A-12型真空断路器外，还可配用VS1-12等机构一体化式真空断路器；隔离开关可采用GN19-12、GN22-12、GN25-12等多种隔离开关。

由于该产品电流等级大，母线结构多样，停电检修操作方便,柜内空间大,所以在许多变电站得到了广泛应用。

1.产品型号含义:2.基本参数：3.隔离开关(GN19-12C)基本参数：4.外形尺寸:*小电流电缆进出线柜标准方案: 宽1200×深1200×高2800。

*架空进出线柜标准方案: 宽1200×深(1200+600)×高2800。

*大电流柜电缆进出线柜标准方案: 宽1540(或1400)×深1200×高2800。

注: 小电流柜相间距为250mm，大电流柜的相间距为275mm，侧封板单面18mm5。

5.机械联锁:（1）用带红绿翻牌的防误型转换开关可以防止误分误合断路器;紧急情况下可以利用紧急解锁分合断路器。

（2）用操作机构上的机械联锁装置来实现隔离开关不能带负荷分闸。

只有当断路器分闸后,才可以操作上、下隔离开关。

（3）隔离开关与前门(上,下),前门与后门(上,下)之间的联锁是通过扇形板传动机构的联锁装置和止动装置来实现的。

如果柜体为靠墙安装则可相应取消前后门之间的联锁。

此联锁可以防止误入带电间隔功能。

6.开关柜结构:隔离开关与断路器机械联锁结构简图；内部结构见图。

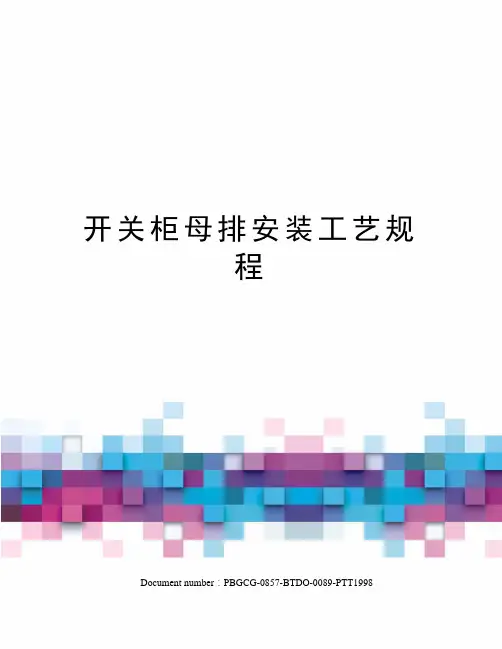

开关柜母排安装工艺规程Document number：PBGCG-0857-BTDO-0089-PTT19981适用范围本技术文件规定了高压柜的母排使用规格、母排工艺注意事项、电缆挂接孔的规格大小、母排安装注意事项；本技术文件适用于公司所有高压产品，具体包括 KYN18（8BK86）,KYN28,XGN2-10，KYN61，HXGN2-10,XGN15-12，ZSZ8，ZBN，GG1A 等开关柜。

2 设备、工具设备：841烘箱、烘炉、Q1B-FF-2000烘枪工具：气动扳手、力矩扳手、加长杆、各种规格内六角枪头、美工刀量具：钢卷尺、卡尺、角度尺3 母排规格高压柜主母排选型表3.1.1 KYN61 开关柜(主母排如无其它要求，搭接处均需搪锡),其选用规格见表13.1.2 KYN18,KYN28,XGN2-10 开关柜(主母排如无其它要求，搭接处均需搪锡)，其选用规格见表2表23.1.3 HXGN2-10,XGN15-12 开关柜(主母排如无其它要求，搭接处均需搪锡)，其选用规格见表3表33.1.4 由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

高压柜（出线柜）支母排选型表3.2.1 KYN61 开关柜，其选用规格见表 4表 43.2.1．1 35KV柜内所有电缆挂接排需要铣圆角，半径为 1/2 的排宽；3.2.1．2 考虑到主母线跨度较大，需要支撑，所以母线室的支排规格 1250A 及以下统一定为TMY-80*8*R4；3.2.1．3铝排均需搪锡。

（工程特殊需要除外）；3.2.2 KYN28 开关柜3.2.2.1仅适用于 1250/ 以下，其选用规格见表 5表53.2.2.2仅适用于 1250/40KA，其选用规格见表 63.2.2.3仅适用于 1250/50KA，其选用规格见表 7表73.2.2.4由于 F-C 手车柜配 3TL61 接触器机械闭锁较特殊，所以工艺请特别注意：需在静触头后加垫 10mm 后垫排。

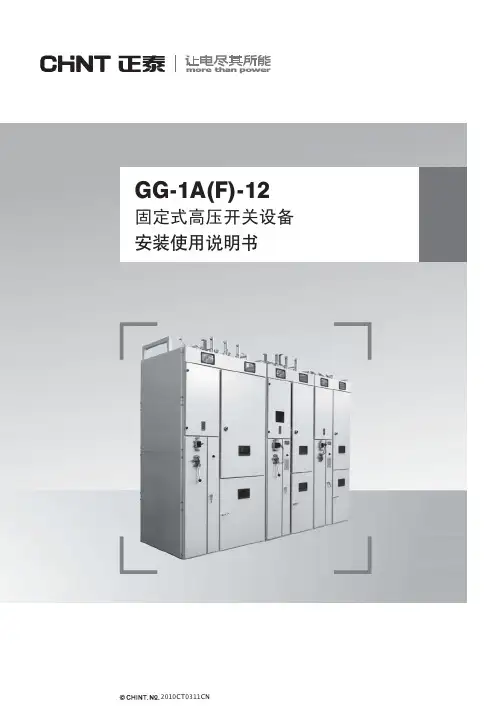

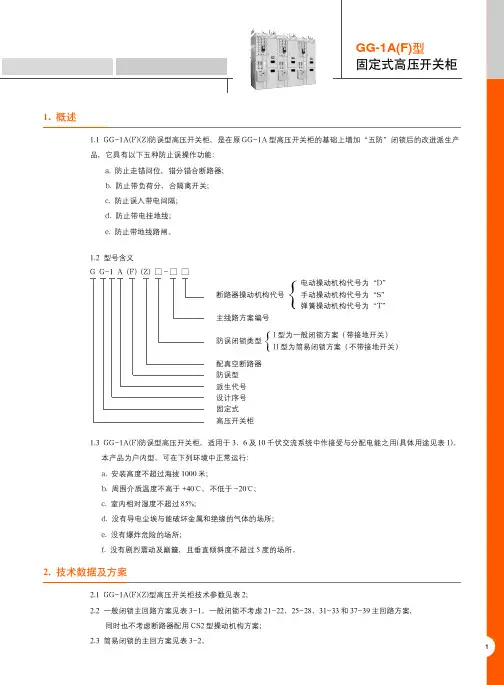

GG-1A(F)-12固定式高压开关设备安装使用说明书1. 概述2. 型号及其含义3. 使用环境条件4. 主要技术参数5. 开关设备结构6. 闭锁方案7. 防止电气误操作8. 安装、调试及维护9. 主电路方案10. 订货须知1 1 1 1 2 2 3 4 6 83. 使用环境条件4. 主要技术参数3.1 环境温度：-25'C~+40°C;3.2 海拔高度：不超过1000m;3.3 相对湿度：日平均值不大于95%,月平均值不大于90%;3.4 地震烈度：不超过8度；3.5 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

2. 型号及其含义1. 概述()固定式高压开关设备GG-1A F 型高压开关设备的基础上加装“防误” 闭锁装置和完善的接地系统达到两部提出的“五防”要求。

适用于发电厂、变电站和工矿企业变电所，额定电压3.6~12kV 三相交流50Hz 单母线和单母线旁路系统， 作为接受和分配电能之用。

本产品符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定。

本产品可配用真空断路器。

GG-1A (F) 12kV 固定式高压开关设备(以下简称“开关设备”)，系GG-1A 型高压开关柜改进派生产品。

在原GG-1A G G －1A (F)－12 / □主电路方案编号 额定电压(kV) 防误型设计序号固定式高压开关设备(开关柜）断口间极间、极对地间7额定绝缘水平1min 工频耐受电压雷电冲击kV kV 24、32、4224、32、4840、60、754.1 开关柜的技术参数中压成套开关设备5. 开关设备结构6. 闭锁方案为既满足广大工矿企业又满足电力部门订货要求，既适用新柜生产，又适于老柜的改造。

6.1 简易闭锁方案：即靠墙安装，设置简易接地桩端，从而基本上取消了程序锁，大大简化了闭锁装置。

该闭锁方案，采用锁板装置防止带负荷拉闸，前门采用锁门机构,防止误入带电间隔。

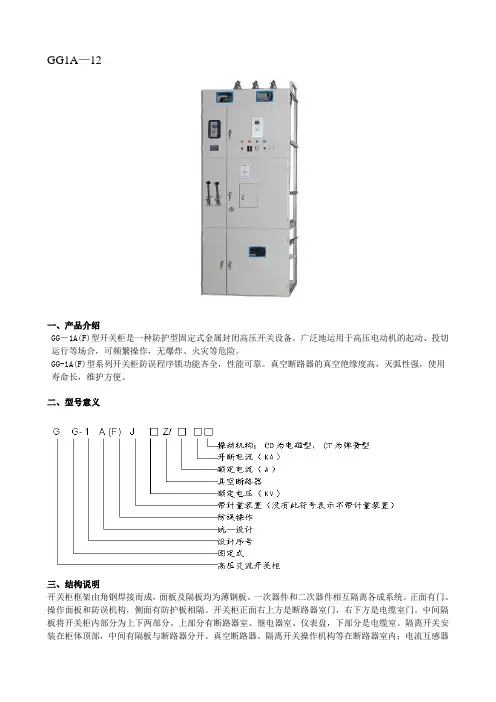

GG1A—12一、产品介绍GG－1A(F)型开关柜是一种防护型固定式金属封闭高压开关设备。

广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。

GG-1A(F)型系列开关柜防误程序锁功能齐全，性能可靠。

真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。

二、型号意义三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。

一次器件和二次器件相互隔离各成系统。

正面有门、操作面板和防误机构，侧面有防护板相隔。

开关柜正面右上方是断路器室门，右下方是电缆室门。

中间隔板将开关柜内部分为上下两部分。

上部分有断路器室、继电器室、仪表盘，下部分是电缆室。

隔离开关安装在柜体顶部，中间有隔板与断路器分开。

真空断路器、隔离开关操作机构等在断路器室内；电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。

二次仪表及器件安装在仪表盘上和继电器室内。

上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。

四、主要技术参数五、工作条件1、环境温度：上限40℃，下限－10℃，高寒地区－25℃；2、相对湿度：日平均值≤95%，月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；4、安装地点垂直倾斜度不超过5°。

六、订货须知：订货时用户须提供下列资料：1.主接线方案编号；2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；3.开关柜内的电器元件的型号、规格、数量；。

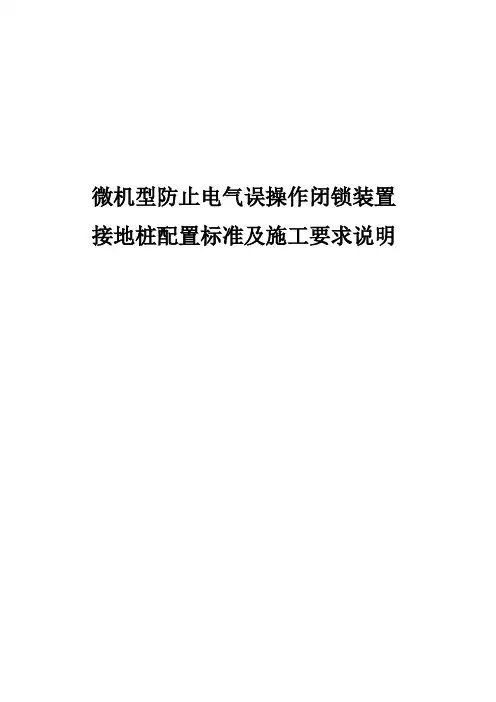

微机型防止电气误操作闭锁装置接地桩配置标准及施工要求说明目录一、前言 (3)二、适用范围 (3)三、微机五防临时地线接地桩配置标准及施工要求 (3)（一）室外设备接地桩配置标准及施工要求 (3)（二）室内设备接地桩配置标准及施工要求 (4)四、微机五防锁具配置标准 (5)（一）主变本体 (5)（二）110kV及以上设备 (5)（三）10kV设备 (6)（四）施工要求 (8)五、其他 (8)一、前言为统一各变电站微机五防锁具配置及安装标准，特结合相关技术规范和管理标准，制定本说明。

二、适用范围本说明适用于变电二部所辖各变电站的微机五防新建、扩建、升级改造施工。

三、微机五防临时地线接地桩配置标准及施工要求焊接处（线焊）底端距地80cm设备构架接地引下线图一）如图一所示，为保证与变电站地网之间连接可靠，临时接地桩一般焊接四、微机五防锁具配置标准及施工要求（二）110kV及以上设备（三）10kV设备（2）开关柜（PT柜除外）1、锁具安装整齐划一；2、说明中的机械编码锁包括固定编码锁、挂锁两种，具体使用哪种视实际情况而定；五、其他1、开工前，变电二部向施工单位提供变电站一次接线图、设计图纸等资料，并提出具体要求；2、施工单位根据工作量制定详细准确的《施工进度表》，提交给变电二部审核；3、施工单位提前2个工作日办理进站手续，并提前一天告知变电站；4、施工结束后，厂家需向部门提供《微机五防锁具施工完成情况表》、《微机五防临时地线接地桩施工完成情况表》，详见附录一、二；5、本说明具有典型性，若现场设备条件不满足时，应向变电站、部门五防管理人员及时反映，协调解决。

站微机五防锁具施工完成情况表站微机五防临时地线接地桩施工完成情况表。

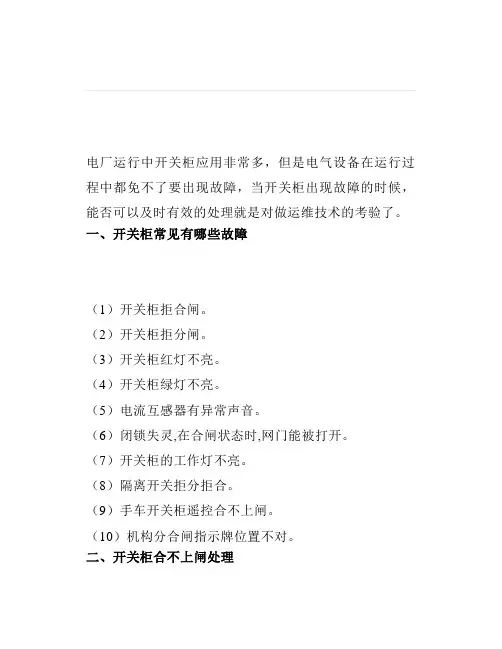

电厂运行中开关柜应用非常多，但是电气设备在运行过程中都免不了要出现故障，当开关柜出现故障的时候，能否可以及时有效的处理就是对做运维技术的考验了。

一、开关柜常见有哪些故障（1）开关柜拒合闸。

（2）开关柜拒分闸。

（3）开关柜红灯不亮。

（4）开关柜绿灯不亮。

（5）电流互感器有异常声音。

（6）闭锁失灵,在合闸状态时,网门能被打开。

（7）开关柜的工作灯不亮。

（8）隔离开关拒分拒合。

（9）手车开关柜遥控合不上闸。

（10）机构分合闸指示牌位置不对。

二、开关柜合不上闸处理1.GG1A型开关柜合不上闸的原因。

（1）操作不当。

（2）合闸电源消失。

（3）控制回路断线。

（4）转换开关接触不良。

（5）合闸线圈断线。

合闸接触器线圈断线。

（6）辅助触点接触不良。

树上鸟教育电气设计培训（7）其它机械方面故障,如传动机构连杆脱落、合闸铁芯卡涩,断路器分闸后机构没有复位等。

处理方法：（1）首先在绿灯亮的情况下,再合一次闸,如果合上,说明是转换开关没合到位,属于操作不当。

（2）如果绿灯亮,接触器动作,应该检查合闸电源是否正常,如电源开关没投、合闸熔断器熔断等原因并处理。

检查熔断器是否熔断的方法有两种:一种为带电检查,一种为取下后用欧姆档检查。

（3）如果绿灯不亮,那么首先检查控制熔断器和小开关是否熔断或者跳闸。

若果发现问题,应及时更换。

（4）辅助触点接触不良,绿灯不亮,打开机构盖,检查合闸回路辅助触点,调整小拉杆到合格位置。

什么位置算合格?（5）合闸接触器线圈断线,或者接点卡劲。

更换接触器或者拆下检修。

（6）转换开关接触不良,用短路线将5-8接点短路后能合闸,说明接点接触不良,拆检修或者更换。

（7）打开机构盖，用手动合闸检查合闸顶杆是否能过托架2mm，如果不能说明合闸铁芯行程不够，应调整铁芯顶杆长度。

（8）打开机构盖,检查机构在上一次分闸后是否回位。

如果没有，应手动方法将其归位，再合闸。

树上鸟教育电气设计培训（9）检查合闸电源电压是否满足不低于85%的额定电压。

A、高压开关柜（HXGN）一、使用环境1、户内安装2、海拔不超过1000m3、周围空气温度：上限+40℃；下限-25℃4、相对温度：日平均值不大于95%；月平均值不大于90%5、周转空气不受腐蚀性气体或可燃性气体，水蒸汽等明显污染6、无经常性的剧烈振动二、技术参数1、开关柜整体参数1．1、型号：HXGN-121．2、额定电压：12KV1．3、额定频率：50HZ1．4、额定电流：630A1．5、额定短时耐受电流：25KA/2S1．6、额定峰值耐受电流：63KA1．7、额定关合电流：50KA1．8、熔断器开断电流：31.5KA（40KA）1．9、机械寿命：2000次1．10、1分钟工频耐受电压（有效值）：相间、对地/隔离断口 42/48KV 1．11、雷电冲击耐受电压（峰值）：相间、对地/隔离断口75/85KV 1．12、二次回路1分钟工频耐压：2KV1．13、防护等级：IP2X2、柜内主要电气元件性能参数2．1、SFL型负荷开关技术参数2．1．1、额定电压：12KV2．1．2、额定雷电冲击耐受电压相间及对地/断口间 95/110KV 2．1．3、额定短时工频耐受电压 50HZ，1分钟，相间及对地/断口间42/48KV2．1．4、额定电流：630A2．1．5、2S额定耐受电流：25KA2．1．6、峰值耐受电流：63KA2．1．7、短路关合电流：63KA2．1．8、环境温度：-40℃--+40℃2．1．9、额定转移电流（SFL-F）：1700A2．1．10、熔断器最大额定电流（SFL-F）：125A2．1．11、相间距：210mm2．1．12、机械寿命：2000次2．2、电流互感器2．2．1型号：LZZBJ92．2．2额定电压：12KV2．2．3准确级组合：0.5/10P152．2．4额定输出：10/15VA2．2．5额定绝缘水平：12/42/75KV2．3、避雷器2．3．1型号：HY5W-17/452．3．2额定电压：17KV2．3．3持续运行电压：11.5KV2．3．4直流1分钟参考电压：I不小于24KV 2．3．5标称放电电流下残压：45KV高压开关柜GG1A1、设备使用环境安装地点：室内最高气温：+40℃最低气温：-25℃海拔高度：<1000m日平均相对湿度：≤95%月平均相对湿度：≤90%日温差小于15K地震烈度：7度安装在户内，没有爆炸危险，没有导电尘和腐蚀性气体的场所；2、技术条件2.1参数、容量/能力2.1.1铠装固定式交流金属封闭开关设备:GG-1A额定电压 10KV最高工作电压 12KV额定频率 50HZ母线额定电流 2500A4秒热稳定电流 31.5KA动稳定电流(峰值) 80KA一分钟工频受电压对地 42KV断口间 48KV雷电冲击耐受电压对地 75KV断口间 85KV2.1.3柜内主要设备及参数2.1.3.1真空断路器型号:ZN28-10/1250(630)、ZN12额定电流 1250A(630A)额定开断电流 31.5KA(20KA)额定断路开断次数 50次机械寿命 20000次额定操作顺序分-0.3秒-合分-180秒-合分合闸时间 <0.1S分闸时间 <0.05S操作电压≌2202.1.3.2电压互感器型号: JSJW-10G额定变比 10/√3-0.1/√3-0.1/3精度 0.5/3级二次输出 120/480VA最大容量 960VA2.1.3.3电流互感器变比□/5A准确级 0.5/32.1.3.4避雷器额定电压 10KV避雷器持续运行电压 12.7KV直流参考电压不小于 20KV3、技术规范GG-1A型高压开关柜适用于3-10KV三相50赫兹交流系统中,作为接受及分配电能之用。

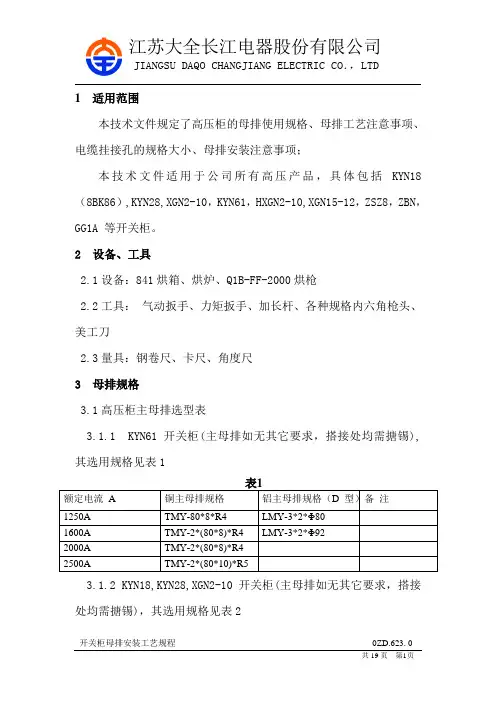

1适用范围本技术文件规定了高压柜的母排使用规格、母排工艺注意事项、电缆挂接孔的规格大小、母排安装注意事项；本技术文件适用于公司所有高压产品，具体包括KYN18（8BK86）,KYN28,XGN2-10，KYN61，HXGN2-10,XGN15-12，ZSZ8，ZBN，GG1A 等开关柜。

2 设备、工具2.1设备：841烘箱、烘炉、Q1B-FF-2000烘枪2.2工具：气动扳手、力矩扳手、加长杆、各种规格内六角枪头、美工刀2.3量具：钢卷尺、卡尺、角度尺3 母排规格3.1高压柜主母排选型表3.1.1 KYN61 开关柜(主母排如无其它要求，搭接处均需搪锡),其选用规格见表13.1.2 KYN18,KYN28,XGN2-10 开关柜(主母排如无其它要求，搭接处均需搪锡)，其选用规格见表2表23.1.3 HXGN2-10,XGN15-12 开关柜(主母排如无其它要求，搭接处均需搪锡)，其选用规格见表3表33.1.4 由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

3.2高压柜（出线柜）支母排选型表3.2.1 KYN61 开关柜，其选用规格见表 4表 43.2.1．1 35KV柜内所有电缆挂接排需要铣圆角，半径为 1/2 的排宽；3.2.1．2 考虑到主母线跨度较大，需要支撑，所以母线室的支排规格 1250A 及以下统一定为TMY-80*8*R4；3.2.1．3铝排均需搪锡。

（工程特殊需要除外）；3.2.2 KYN28 开关柜3.2.2.1仅适用于 1250/31.5KA 以下，其选用规格见表 5表53.2.2.2仅适用于 1250/40KA，其选用规格见表 63.2.2.3仅适用于 1250/50KA，其选用规格见表 7表73.2.2.4由于 F-C 手车柜配 3TL61 接触器机械闭锁较特殊，所以工艺请特别注意：需在静触头后加垫 10mm 后垫排。

3.2.2.5铝排均需搪锡。
