CAD 作图方法：：第一、三投影法简介

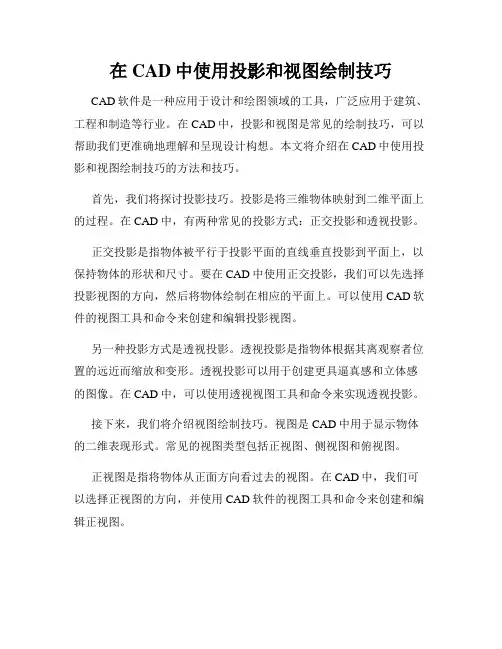

在CAD中使用投影和视图绘制技巧CAD软件是一种应用于设计和绘图领域的工具，广泛应用于建筑、工程和制造等行业。

在CAD中，投影和视图是常见的绘制技巧，可以帮助我们更准确地理解和呈现设计构想。

本文将介绍在CAD中使用投影和视图绘制技巧的方法和技巧。

首先，我们将探讨投影技巧。

投影是将三维物体映射到二维平面上的过程。

在CAD中，有两种常见的投影方式：正交投影和透视投影。

正交投影是指物体被平行于投影平面的直线垂直投影到平面上，以保持物体的形状和尺寸。

要在CAD中使用正交投影，我们可以先选择投影视图的方向，然后将物体绘制在相应的平面上。

可以使用CAD软件的视图工具和命令来创建和编辑投影视图。

另一种投影方式是透视投影。

透视投影是指物体根据其离观察者位置的远近而缩放和变形。

透视投影可以用于创建更具逼真感和立体感的图像。

在CAD中，可以使用透视视图工具和命令来实现透视投影。

接下来，我们将介绍视图绘制技巧。

视图是CAD中用于显示物体的二维表现形式。

常见的视图类型包括正视图、侧视图和俯视图。

正视图是指将物体从正面方向看过去的视图。

在CAD中，我们可以选择正视图的方向，并使用CAD软件的视图工具和命令来创建和编辑正视图。

侧视图是指将物体从侧面方向观察的视图。

在CAD中，我们可以选择侧视图的方向，并使用CAD软件的视图工具和命令来创建和编辑侧视图。

俯视图是指将物体从上方方向看过去的视图。

在CAD中，我们可以选择俯视图的方向，并使用CAD软件的视图工具和命令来创建和编辑俯视图。

在CAD中使用投影和视图绘制技巧时，还有一些需要注意的事项。

首先，要确保绘制的投影和视图准确无误，可以使用CAD软件的测量工具来检查尺寸和角度。

其次，要熟练使用CAD软件的编辑工具和命令，以便及时调整和修改投影和视图。

此外，还可以利用CAD软件的图层工具将不同的元素分别绘制在不同的图层上，以便于管理和控制。

总之，在CAD中使用投影和视图绘制技巧是一项重要的技能，可以帮助我们更好地呈现和理解设计构想。

CAD中投影与视图变换方法在使用CAD软件进行设计和绘图时，投影和视图变换是非常重要的技巧。

它们能够帮助设计师更加准确地表达和展示设计图纸。

本篇文章将介绍CAD中的投影和视图变换方法。

一、投影方法1. 平行投影平行投影是CAD中最常用的投影方法之一。

它通过将物体投影到水平、垂直或倾斜的平面上，来呈现物体的形状和尺寸。

在CAD软件中，选择平行投影命令后，需要指定投影平面和观察点。

然后，选择需要投影的物体，即可生成对应的投影。

2. 透视投影透视投影是一种更加真实而立体的投影方法。

它能够模拟人眼在观察物体时所看到的景象。

透视投影可以给人一种立体感和深度感，使设计图更加生动。

在CAD软件中，选择透视投影命令后，需要设置观察点、观察角度和观察距离等参数。

然后，选择需要投影的物体，即可生成透视投影。

二、视图变换方法1. 平面视图平面视图是将三维物体在一个平面上的投影。

常见的平面视图有前视图、后视图、左视图、右视图、顶视图和底视图。

平面视图能够清晰地展示物体在各个方向上的尺寸和形状。

在CAD软件中，选择平面视图命令后，需要指定视图平面和观察点。

然后，选择需要展示的物体，即可生成对应的平面视图。

2. 剖视图剖视图是指将物体切割，并展示其内部结构的一种视图。

它能够更加详细地展示物体的内部构造和部件布局。

在CAD软件中，选择剖视图命令后，需要设置切割平面和切割方向。

然后，选择需要剖视的物体，即可生成剖视图。

3. 倾斜视图倾斜视图是相对于主视图或正交视图而言的一种斜视视角。

它能够展示物体在某个特定角度下的形状和尺寸。

倾斜视图可以使设计图更加立体和生动。

在CAD软件中，选择倾斜视图命令后，需要设置观察角度和倾斜方向。

然后，选择需要展示的物体，即可生成倾斜视图。

除了以上介绍的投影和视图变换方法，CAD软件还提供了许多其他的功能和命令，如旋转视图、缩放视图和镜像视图等。

这些功能可以根据具体的设计需求进行选择和使用。

总结起来，投影和视图变换是CAD软件中非常重要的技巧。

机械图纸使用第一角法和第三角法，它们有什么区别
机械制图是工厂技术人员必须掌握的知识。

有些技术人员以前没有学过“机械制图”，在生产中凭着见得多了也能看懂加工图纸。

但是，也正是这种没有基础的感觉可能会造成错误，比如将加工部位弄反掉。

本文总结了机械制图的投影知识，供大家参考。

一、机械制图投影法
依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。

空间的四个象限
物体与四个象限
第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。

二、第一角与第三角法的区别
第一角法：物体置放于第一象限时，得到的投影视图的方法，称之。

主从关系：观察者→物体→投影面
第一角法 第三角法：物体置放于第三象限时，得到的投影视图的方法，称
之。

主从关系：观察者→投影面→物体
第三角法
第一角法：大部份使用于欧洲国家（如英国、德国、瑞士等）；
第三角法：与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；
中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。

机械图纸中一般要用如下图示注明所用投影法：。

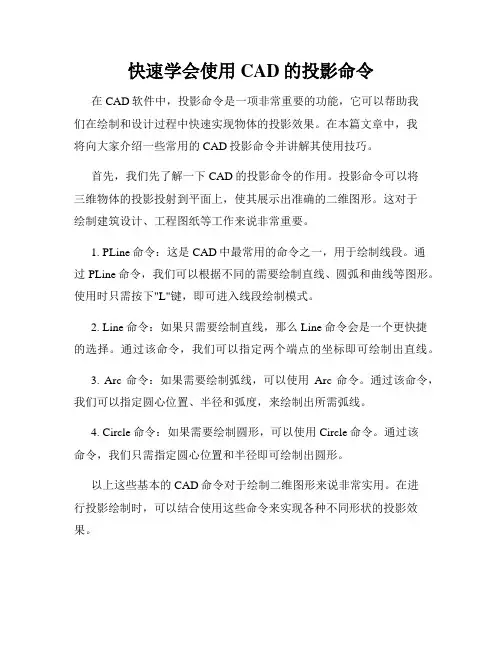

快速学会使用CAD的投影命令在CAD软件中，投影命令是一项非常重要的功能，它可以帮助我们在绘制和设计过程中快速实现物体的投影效果。

在本篇文章中，我将向大家介绍一些常用的CAD投影命令并讲解其使用技巧。

首先，我们先了解一下CAD的投影命令的作用。

投影命令可以将三维物体的投影投射到平面上，使其展示出准确的二维图形。

这对于绘制建筑设计、工程图纸等工作来说非常重要。

1. PLine命令：这是CAD中最常用的命令之一，用于绘制线段。

通过PLine命令，我们可以根据不同的需要绘制直线、圆弧和曲线等图形。

使用时只需按下"L"键，即可进入线段绘制模式。

2. Line命令：如果只需要绘制直线，那么Line命令会是一个更快捷的选择。

通过该命令，我们可以指定两个端点的坐标即可绘制出直线。

3. Arc命令：如果需要绘制弧线，可以使用Arc命令。

通过该命令，我们可以指定圆心位置、半径和弧度，来绘制出所需弧线。

4. Circle命令：如果需要绘制圆形，可以使用Circle命令。

通过该命令，我们只需指定圆心位置和半径即可绘制出圆形。

以上这些基本的CAD命令对于绘制二维图形来说非常实用。

在进行投影绘制时，可以结合使用这些命令来实现各种不同形状的投影效果。

除了上述基本命令之外，CAD软件还提供了许多其他投影命令，如Offset、Mirror、Array等。

这些命令可以帮助我们快速复制、偏移和镜像物体，提高工作效率。

在使用投影命令时，我们还要注意CAD软件中的坐标系统。

通常，CAD软件使用笛卡尔坐标系，即直角坐标系。

在绘制和编辑过程中，我们需要准确地指定点的坐标位置，以便实现精确的投影效果。

此外，CAD软件还提供了图层和图形属性的设置功能，使我们可以根据需要对不同的图形进行分类和管理。

这对于复杂的绘图任务非常有帮助。

最后，我想提醒大家，在使用CAD软件时要注意保存文件。

CAD软件通常具有自动保存功能，但仍然建议定期手动保存文件，以防止数据丢失。

CAD中的投影和透视绘制方法在CAD软件中，投影和透视是绘制和呈现二维和三维图形的重要方法之一。

通过合理运用投影和透视技巧，可以使绘制出的图形更具立体感和逼真感。

下面将介绍CAD中投影和透视的基本绘制方法及其应用技巧。

首先是投影绘制方法。

投影是指将三维物体投射到一个平面上并绘制出其在平面上的投影图形。

在CAD软件中，常用的投影绘制方法有平行投影和透视投影。

平行投影是指将物体从一个光源投射到一个平面上，使得物体上平行的直线在投影平面上仍然保持平行。

平行投影主要分为正交投影和斜交投影两种。

正交投影是指将物体从一个垂直于平面的方向投射到平面上。

在CAD软件中，可以通过选择一个与物体垂直的视口，然后设置透视为正交，即可实现正交投影。

这种投影方法适用于绘制工程制图和平面图等需要精确尺寸和准确比例的图形。

斜交投影是指将物体从一个与平面不垂直的方向投射到平面上。

在CAD软件中，可以通过选择一个斜交的视口，然后设置透视为斜交，即可实现斜交投影。

这种投影方法适用于绘制立体感强、逼真度高的图形。

其次是透视绘制方法。

透视是指根据物体与观察者之间的相对位置关系来绘制物体的方法。

透视绘制能使图形呈现出更真实的立体感和深度感。

在CAD软件中，常用的透视绘制方法有单点透视和多点透视。

单点透视是指将物体从一个观察者的角度投射到一个平面上。

在CAD软件中，可以通过选择一个透视的视口，并设置透视所需的参数，如观察点的位置和观察者与物体的相对位置等，即可实现单点透视。

这种透视方法适用于绘制建筑、室内设计和景观设计等需要呈现真实场景的图形。

多点透视是指将物体从不同角度投射到一个平面上。

在CAD软件中，可以通过选择多个透视的视口，并设置不同的透视参数，如观察点的位置、观察者与物体的相对位置和投射面的位置等，即可实现多点透视。

这种透视方法适用于绘制复杂的三维场景，能够呈现更多角度和深度的立体感。

除了以上介绍的投影和透视绘制方法外，CAD软件还提供了一些辅助工具和功能，如投影线、辅助线和参考线等，可以帮助绘制和调整投影和透视效果。

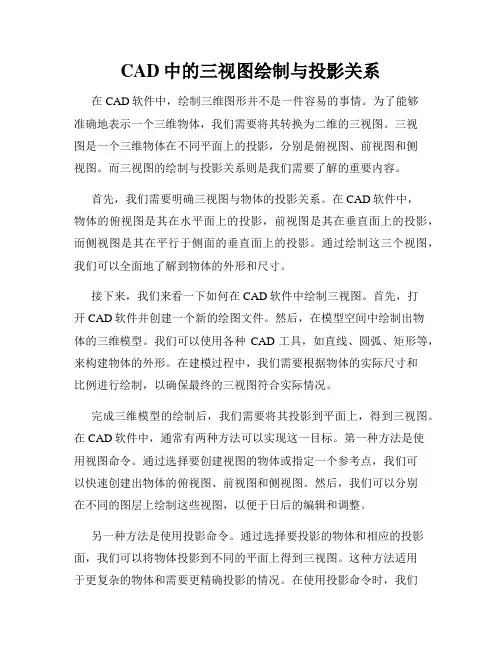

CAD中的三视图绘制与投影关系在CAD软件中，绘制三维图形并不是一件容易的事情。

为了能够准确地表示一个三维物体，我们需要将其转换为二维的三视图。

三视图是一个三维物体在不同平面上的投影，分别是俯视图、前视图和侧视图。

而三视图的绘制与投影关系则是我们需要了解的重要内容。

首先，我们需要明确三视图与物体的投影关系。

在CAD软件中，物体的俯视图是其在水平面上的投影，前视图是其在垂直面上的投影，而侧视图是其在平行于侧面的垂直面上的投影。

通过绘制这三个视图，我们可以全面地了解到物体的外形和尺寸。

接下来，我们来看一下如何在CAD软件中绘制三视图。

首先，打开CAD软件并创建一个新的绘图文件。

然后，在模型空间中绘制出物体的三维模型。

我们可以使用各种CAD工具，如直线、圆弧、矩形等，来构建物体的外形。

在建模过程中，我们需要根据物体的实际尺寸和比例进行绘制，以确保最终的三视图符合实际情况。

完成三维模型的绘制后，我们需要将其投影到平面上，得到三视图。

在CAD软件中，通常有两种方法可以实现这一目标。

第一种方法是使用视图命令。

通过选择要创建视图的物体或指定一个参考点，我们可以快速创建出物体的俯视图、前视图和侧视图。

然后，我们可以分别在不同的图层上绘制这些视图，以便于日后的编辑和调整。

另一种方法是使用投影命令。

通过选择要投影的物体和相应的投影面，我们可以将物体投影到不同的平面上得到三视图。

这种方法适用于更复杂的物体和需要更精确投影的情况。

在使用投影命令时，我们需要确保选择正确的投影面和投影方法，以避免出现错误或不准确的结果。

绘制完成三视图后，我们可以利用CAD软件的编辑工具对其进行调整和修改。

比如，我们可以修改俯视图和前视图的比例尺，以适应不同的需求。

我们还可以移动视图的位置、调整视图的大小等，以便更好地展示物体的外形和细节。

总结起来，CAD中的三视图绘制与投影关系是我们进行三维建模的重要环节。

通过准确地绘制和投影物体的三视图，我们可以完整地表达出物体的外形和尺寸。

CAD绘图中的视图设置与投影技巧CAD是一种广泛应用于工程绘图和设计的计算机辅助设计软件。

为了能够更好地呈现设计图纸的效果，合理设置视图和投影是非常重要的。

本文将介绍在CAD绘图中的视图设置与投影技巧，希望能对大家在使用CAD软件时有所帮助。

一、视图设置1. 缩放：进入CAD软件后，我们需要通过缩放功能来调整绘图区域的大小，使其适应屏幕或打印输出的需要。

可以使用鼠标滚轮或是缩放命令（ZOOM）进行调整。

2. 平移：有时候，绘图区域可能比较大，我们需要将画面移动到我们想要查看的位置。

可以使用平移命令（PAN）来实现。

只需要点击平移命令，然后按住鼠标左键拖动即可。

3. 视图切换：在CAD中，我们可以通过视图切换命令（VIEW）来切换不同的视图模式。

常用的视图模式包括：正交视图（前视图、后视图、左视图、右视图、俯视图和仰视图）、透视视图和三维视图等。

可以根据实际需要选择适合的视图模式。

4. 视图缓存：在绘图区域中，有时候我们会进行多次视图的切换，这时候使用视图缓存功能可以加快切换速度。

只需要在绘图区域右键点击，并选择"视图缓存设置"，然后将缓存设置为一个较大的值即可。

二、投影技巧1. 投影模式：CAD软件可以实现不同投影模式的切换，包括：正交投影和透视投影。

正交投影用于绘制建筑、机械等精确图纸，可以保持物体的几何属性。

透视投影用于绘制艺术、动画等需要强调逼真效果的图纸。

2. 投影视图：在CAD软件中，我们可以选择不同的投影视图，包括：横向、纵向和俯视。

对于不同的绘图需求，选择合适的投影视图有助于准确表达设计意图。

3. 阴影效果：在CAD软件中，我们还可以通过设置阴影效果来增强绘图的立体感。

可以选择平面阴影或是透视阴影，根据实际需要进行设置。

4. 投影线：绘制图纸时，我们需要将实体物体的外形投影在平面上。

在CAD软件中，可以使用线条或是投影命令（PROJECT）来绘制投影线。

总结：CAD绘图中的视图设置与投影技巧对于准确表达设计意图非常重要。

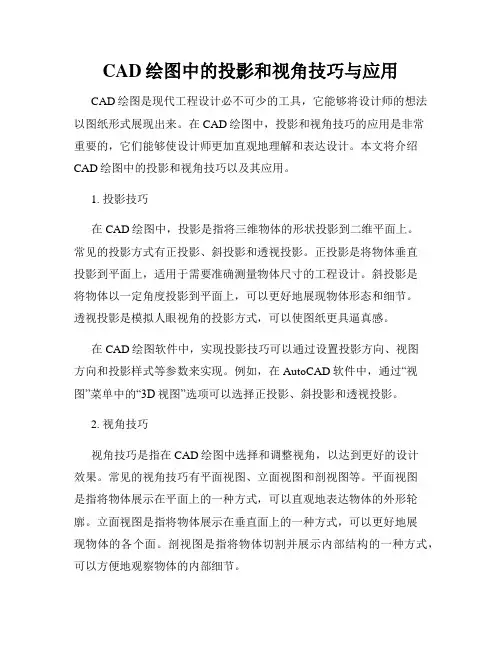

CAD绘图中的投影和视角技巧与应用CAD绘图是现代工程设计必不可少的工具，它能够将设计师的想法以图纸形式展现出来。

在CAD绘图中，投影和视角技巧的应用是非常重要的，它们能够使设计师更加直观地理解和表达设计。

本文将介绍CAD绘图中的投影和视角技巧以及其应用。

1. 投影技巧在CAD绘图中，投影是指将三维物体的形状投影到二维平面上。

常见的投影方式有正投影、斜投影和透视投影。

正投影是将物体垂直投影到平面上，适用于需要准确测量物体尺寸的工程设计。

斜投影是将物体以一定角度投影到平面上，可以更好地展现物体形态和细节。

透视投影是模拟人眼视角的投影方式，可以使图纸更具逼真感。

在CAD绘图软件中，实现投影技巧可以通过设置投影方向、视图方向和投影样式等参数来实现。

例如，在AutoCAD软件中，通过“视图”菜单中的“3D视图”选项可以选择正投影、斜投影和透视投影。

2. 视角技巧视角技巧是指在CAD绘图中选择和调整视角，以达到更好的设计效果。

常见的视角技巧有平面视图、立面视图和剖视图等。

平面视图是指将物体展示在平面上的一种方式，可以直观地表达物体的外形轮廓。

立面视图是指将物体展示在垂直面上的一种方式，可以更好地展现物体的各个面。

剖视图是指将物体切割并展示内部结构的一种方式，可以方便地观察物体的内部细节。

在CAD绘图软件中，实现视角技巧可以通过选择不同的视图模式、调整视点和视线、添加和编辑剖视符号等来实现。

例如，在SolidWorks软件中，通过选择“视图”菜单中的不同选项可以切换视图模式，通过鼠标调整视点和视线，通过添加和编辑剖视符号来实现剖视图。

3. 投影和视角技巧的应用投影和视角技巧在CAD绘图中有着广泛的应用。

首先，它们可以帮助设计师更好地理解和表达设计意图，使得设计更加准确、可行。

其次，它们可以使设计师更快地进行设计，并方便进行设计审核和修改。

另外，它们还可以方便与他人进行沟通和交流，提高协作效率。

在工程设计领域，投影和视角技巧的应用非常广泛。

CAD中的投影和视觉效果设置详解CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具。

在CAD软件中，投影和视觉效果设置是非常重要的功能，能够帮助设计师更好地展示和呈现设计作品。

本文将详细介绍CAD软件中投影和视觉效果设置的使用技巧和相关注意事项。

在CAD软件中，投影是指将三维物体通过投射光线形成的二维影像。

投影可分为平行投影和透视投影两种类型。

平行投影是指光线垂直于投射平面，物体在投影中保持原始比例和形状。

这种投影适用于展示建筑物、机械零件等物体的正交图。

在CAD软件中，通过选择“平面投影”功能，可以实现平行投影效果。

透视投影是指光线从一点发射，并在投射平面上形成锥形投影。

透视投影可以更真实地模拟物体在空间中的位置和形态。

这种投影适用于展示室内设计、景观规划等需要表现空间感的场景。

在CAD软件中，通过选择“透视投影”功能，可以实现透视投影效果。

为了提高设计作品的可视性和逼真感，CAD软件提供了多种视觉效果设置。

以下是常用的几种设置。

1. 线性灰度：通过调整物体表面的灰度，可以实现不同的明暗效果。

在CAD软件中，可以通过选择“线性灰度”功能，并设置灰度值来调整物体的明暗程度。

2. 条纹阴影：通过添加阴影效果，可以在二维画面中模拟物体的表面纹理和阴影效果。

在CAD软件中，可以通过选择“条纹阴影”功能，并设置阴影的方向、颜色等参数来增加物体的逼真感。

3. 阴影平滑：通过对物体的阴影进行平滑处理，可以使阴影的过渡更加自然，减少锯齿和棱角的出现。

在CAD软件中，可以通过选择“阴影平滑”功能，并设置平滑的程度来改善阴影的效果。

4. 反射效果：通过对物体表面的反射进行设置，可以模拟物体在光线作用下的镜面反射效果。

在CAD软件中，可以通过选择“反射效果”功能，并设置反射的强度、颜色等参数来增加物体的真实感。

5. 透明效果：通过对物体的透明度进行设置，可以模拟物体透明或半透明的效果。

CAD中的投影和视图设置方法在CAD软件中，投影和视图设置是非常重要的步骤，它们可以帮助我们准确地展示和分析设计图纸。

本文将介绍CAD中的投影和视图设置方法，帮助读者更好地使用CAD软件。

首先，我们需要了解CAD中的投影设置。

投影是指将三维物体投影到二维平面上，以便于我们观察和分析。

在CAD软件中，可以通过以下步骤设置投影：1. 打开CAD软件，并打开你要设置投影的文件。

2. 在工具栏上选择“视图”选项，然后选择“三维视图”。

3. 在弹出的菜单中，选择“投影设置”。

4. 设置投影类型。

CAD软件通常提供正交投影和透视投影两种类型。

正交投影是指物体在投影面上的投影是垂直的，透视投影则是具有透视效果的投影。

5. 设置投影方向。

通过设置观察点和目标点的位置来确定投影方向。

观察点是观察物体的位置，目标点是物体所在的位置。

6. 设置投影面和投影范围。

投影面是指投影的平面，可以是平行于物体的任意平面。

投影范围是指投影的范围，可以根据需要设置。

7. 确定投影设置。

完成以上设置后，点击确定按钮，即可设置完成投影。

接下来，我们来了解CAD中的视图设置。

视图是指将物体从不同角度观察的图像。

在CAD软件中，可以通过以下步骤设置视图：1. 打开CAD软件，并打开你要设置视图的文件。

2. 在工具栏上选择“视图”选项，然后选择“工程图”。

3. 在弹出的菜单中，选择“视图设置”。

4. 设置视图类型。

CAD软件通常提供正视图、俯视图、透视图等多种视图类型。

根据需要选择不同的视图类型。

5. 设置视图比例。

视图比例是指图纸上的尺寸与实际尺寸之间的比例关系。

可以设置为实际大小比例、放大比例或缩小比例等。

6. 设置视图位置和角度。

通过设置观察点和观察方向来确定视图的位置和角度。

观察点是观察物体的位置，观察方向是观察物体的方向。

7. 确定视图设置。

完成以上设置后，点击确定按钮，即可设置完成视图。

以上就是CAD中的投影和视图设置方法。

在实际使用中，我们可以根据需要设置不同的投影和视图，以便更好地展示和分析设计图纸。

快速应用CAD中的投影命令和视图调整CAD（计算机辅助设计）软件是一种广泛应用于工程设计和制造的工具。

它可以帮助工程师和设计师在数字环境中创建、修改和分析设计图纸。

在CAD软件中，投影命令和视图调整是常用的功能，能够帮助用户快速生成和编辑图纸。

下面将介绍一些常用的投影命令和视图调整的技巧。

首先是投影命令。

在CAD软件中，投影命令可以创建一个物体的平行投影，使其展现在二维平面上。

这对于制作平面图或者建筑设计非常有用。

步骤如下：1. 选择要投影的物体：点击“选择”命令，然后从图形中选择要投影的物体。

可以选择单个物体，也可以通过框选或者多次选择的方式选择多个物体。

2. 输入投影方向：输入命令"P"，然后输入一个方向，比如“-Z”表示沿着负Z轴方向投影。

用户也可以直接点击CAD界面中的方向箭头来选择投影方向。

3. 选择投影方法：在CAD中，可以采用三种常用的投影方法，包括正射投影、透视投影和斜投影。

选择合适的投影方法，根据实际需求进行调整。

4. 确定投影视图：在进行投影命令后，CAD软件会自动创建一个视图，用户需要用鼠标点击确定视图的位置和大小。

另外一个常用的功能是视图调整。

在CAD软件中，用户可以对图纸的视图进行调整，以便更好地显示和编辑设计。

以下是一些常见的视图调整技巧：1. 放大和缩小：在CAD中，可以通过滚动鼠标滚轮实现放大和缩小操作。

同时，也可以使用命令“ZOOM”来具体指定缩放比例。

2. 平移：在CAD中，可以通过鼠标拖动来实现视图的平移操作。

只需按住鼠标中键，然后拖动鼠标即可。

3. 旋转：在CAD中，可以通过命令“ROTATE”来实现视图的旋转。

首先选择要旋转的物体，然后输入旋转角度，即可完成旋转操作。

4. 隐藏和恢复：在CAD中，用户可以选择性地隐藏某些绘图元素，以便更好地编辑图纸。

可以使用命令“HIDE”来隐藏物体，使用命令“UNHIDE”来恢复隐藏的物体。

通过应用投影命令和视图调整技巧，用户可以更轻松地创建和编辑CAD图纸，提高工作效率。

第一视角与第三视角区别及优缺点〔图示详解〕第一角画法又称E〔European〕法，是欧洲人创造并广泛使用的。

第三角画法又称A〔American〕法，是美国人创造的并为西方广泛使用。

第一角法是国际标准化组织认定的首选表示法。

必要时〔如按合同规定等〕才允许使用第三角法。

采用第三角法时，必须在图样中画出第三角投影的识别符号。

我国使用第一角法。

欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。

例如德国(DIN)、瑞士(VSM)、法国(NF)、挪威(NS)、前苏联等国家使用之。

美国采用第三角投影制，故有「美式投影制」之称呼。

除美国(ANSI)外，尚盛行於美洲地区。

而中国台湾(CNS)、国际标准化机构(ISO)与日本 [JIS]那么采第一角法及第三角两制并行。

在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作简要介绍：三个互相垂直的平面将空间分为八个分角，分别为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下列图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间〔即保持人→物→面的位置关系〕而得到正投影的方法。

国内教学讨论的投影画法都是第一角画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间〔即保持人→面→物的位置关系〕而得到正投影的方法，如下图。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面〔水平面〕上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面〔正平面〕上。

其余类推，见下列图所示。

第一角画法与第三角画法的投影面展开方式及视图配置如下列图所示。

仔细比拟两种画法便可看出，虽然两组根本视图配制位置有所不同，但各组视图都表达了机件各个方向的构造和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各构造的上下、左右、前后的方位关系。

这里将两种画法的投影规律总结如下：(1) 两种画法都遵守“长对正，高平齐，宽相等〞的投影规律。

使用CAD中的投影功能CAD（计算机辅助设计）是一种广泛用于工程设计和制造领域的软件工具。

它具有强大的功能，其中一个是投影功能。

本文将介绍如何在CAD中使用投影功能，以及如何应用这一功能来改善设计效率。

首先，让我们来了解什么是投影。

在CAD中，投影是指根据物体的位置和方向，绘制在一个平面上的图形。

这个平面可以是XY平面、YZ平面或XZ平面，这取决于你的设计需求。

在CAD软件中，使用投影功能可以帮助我们更好地呈现三维物体的视图。

这对于建筑设计师、机械工程师和其他需要进行准确测量和分析的专业人士来说非常有用。

首先，让我们看一下如何在CAD中使用投影功能。

首先，打开CAD软件并选择你要绘制的物体。

在三维模式下，选择“视图”选项卡上的“投影”工具。

然后，选择你想要投影的物体，并选择一个平面进行投影。

点击“确定”按钮，CAD软件将会在选定的平面上生成对应的投影。

在投影生成后，你可以进一步调整视图以获得更准确的展示效果。

你可以旋转、缩放或平移视图，以便更清楚地查看物体的细节。

投影功能有许多应用场景。

例如，在建筑设计中，投影可以用来展示建筑物的不同外观和布局。

在机械工程中，投影可以用于展示机器零件的组装结构和运动路径。

在工业设计中，投影可以用来展示产品的外观和尺寸。

在使用CAD的投影功能时，我们还可以应用一些技巧来提高我们的设计效率。

以下是一些实用的技巧：1. 使用快捷键：CAD软件通常有许多快捷键，可以帮助我们更快捷地完成操作。

熟练掌握这些快捷键可以大大提高我们的工作效率。

2. 设置投影属性：在进行投影之前，我们可以设置投影的属性，如线条颜色、线宽、图案等。

通过设置这些属性，我们可以使投影更易读和易于理解。

3. 使用图层管理：图层是CAD软件中非常有用的管理工具。

通过将投影放置在不同的图层中，我们可以更好地组织和管理投影。

4. 使用尺寸标注：在CAD中，我们可以添加尺寸标注来指示物体的尺寸和尺度。

这对于准确测量和分析非常重要。

CAD三维模型的投影和剖视CAD（计算机辅助设计）技术在现代设计领域中起到了至关重要的作用。

其中，三维模型的投影和剖视是CAD设计中的基本技术之一。

本文将对CAD三维模型的投影和剖视进行详细的探讨。

一、投影在CAD设计中，投影是指将三维模型在二维平面上进行展示，以便于人们进行观察和分析。

投影可以分为正交投影和透视投影两种类型。

1. 正交投影正交投影是指将三维物体的各个面分别垂直投射到一个平面上，形成二维图形。

常见的正交投影包括主视图、剖视图和辅助视图等。

主视图是指将物体的各个面的主要特征分别垂直投影到平面上，形成多个正交的图形。

主视图通常包括前视图、左视图和顶视图等。

通过组合这些主视图，可以全面地展示出物体的各个细节和形状。

剖视图是指将物体从某个方向上进行剖切，并将剖面的特征投影到平面上。

剖视图可以帮助设计人员更好地理解物体的内部构造和组成部分。

在CAD软件中，可以通过指定切割平面和剖视方向来生成剖视图。

辅助视图是指将物体的某个面或边投影到一个非垂直的平面上，以便更好地展示出物体的某些特征。

辅助视图通常用于展示物体的倾斜面或曲面等，它们可以提供更多的信息和细节。

2. 透视投影与正交投影不同，透视投影更接近人眼对物体的真实观察。

在透视投影中，物体的各个面以不同的倾斜角度进行投射，形成逼真的三维效果。

透视投影通常用于建筑设计、产品设计等领域，可以更加生动地展示出物体的外观和形状。

在CAD软件中，可以通过调整相机的位置和视角来实现透视投影的效果。

二、剖视剖视是指将三维物体从某个方向上进行切割，并展示出物体内部的结构和组成部分。

通过剖视，设计人员可以更好地理解物体的各个部分之间的关系，并进行修正和改进。

在CAD软件中，可以通过指定剖视平面和剖视方向来生成剖视图。

剖视平面通常与物体的特定平面相切，剖视方向可以是水平、垂直或倾斜的。

通过调整剖视平面和方向，可以生成不同位置和角度的剖视图，以满足不同的设计需求。

CAD绘图技巧：利用投影绘制工程图CAD（计算机辅助设计）是一种广泛应用于工程设计中的软件。

在CAD中，投影绘图技巧被广泛应用于绘制工程图。

利用投影绘制工程图可以准确地表达和传达设计意图，确保工程的正确实施。

在本教程中，我们将介绍一些CAD绘图中的常用技巧和方法，以帮助您更好地利用投影绘制工程图。

首先，我们需要了解三个基本投影方法：正交投影、斜投影和透视投影。

正交投影是将物体平行地投影在一个平面上，它是最常用的投影方法之一。

斜投影将物体倾斜地投影在一个平面上，它能够更好地表达物体的体积和位置。

透视投影则是根据观察者的位置来绘制物体的投影，使物体看起来更具立体感。

在CAD软件中，我们可以通过设置视角、投影方式和视图来实现投影绘图。

首先，我们可以通过选择视角来确定我们观察物体的位置和角度。

视角可以设定为正视图、俯视图、侧视图等，根据需要选择最合适的视角。

接下来，我们需要选择投影方式。

在CAD软件中，有两种常用的投影方式：第一种是选择正交投影或斜投影，该方法适用于绘制平面图。

第二种是选择透视投影，当我们希望表达物体的立体感时，可以选择透视投影方式。

然后，我们需要选择视图。

在CAD软件中，有多种视图可供选择，如平面图、立面图、剖面图等。

根据设计要求和需要，选择合适的视图进行绘制。

在进行投影绘图时，我们还需要注意以下几点。

首先，要确保绘图的准确性和精度。

使用CAD软件进行绘图时，可以通过调整缩放比例、设置单位和格点大小等参数，确保绘图的准确性。

其次，要注意绘图的规范和标准。

根据行业的标准和规范，确保绘图的一致性和可读性。

最后，要熟练掌握CAD软件的工具和功能。

CAD软件中有丰富的绘图工具和功能，如线条，圆，矩形等，以及编辑、修改和变换工具，熟练掌握这些工具和功能，可以提高绘图效率和质量。

利用投影绘制工程图在现代工程设计中起着重要的作用。

通过CAD软件，我们可以准确地表达和传达设计意图，实现工程的正确实施。

使用CAD进行图形的投影和投射在设计领域中，计算机辅助设计（CAD）是一个重要的工具。

它可以帮助工程师和设计师更有效地创建和修改图纸。

在CAD中，图形的投影和投射是常见的操作，它们可以帮助我们更好地理解和呈现设计。

本文将介绍如何使用CAD进行图形的投影和投射。

首先，我们需要了解图形的基本概念。

在CAD中，图形可以由线、圆、弧等基本几何元素组成。

投影和投射是一种将三维图形转换为二维图形的方法。

投影是将三维物体投射到一个平面上的过程，而投射是通过投射线将三维物体投射到另一个平面上的过程。

现在，我们将介绍如何使用CAD进行图形的投影。

首先，我们需要选择一个适当的平面作为投影平面。

通常，我们选择一个垂直于视点的平面作为投影平面。

然后，我们选择要投影的对象，并将其投影到选定的平面上。

在CAD软件中，通常有一个投影命令可以帮助我们完成这个过程。

我们只需要选择投影命令并按照软件的指示进行操作即可。

在进行投影时，我们可以选择不同的投影类型，如平行投影和透视投影。

根据实际需要，我们可以选择合适的投影方式。

接下来，让我们看看如何使用CAD进行图形的投射。

投射与投影相似，都是将三维物体转化为二维图形。

但是，投射需要使用投射线来表示物体的延伸方向。

在CAD软件中，我们可以使用直线工具或者投射工具来创建投射线。

首先，我们需要选择要投射的物体，并确定投射线的方向和位置。

然后，我们选择投射工具，并按照软件的指示进行操作。

在进行投射时，我们可以选择不同的投射类型，如正交投射和斜投射。

根据需要，我们可以选择最适合的投射方式。

在实际应用中，图形的投影和投射通常是同时进行的。

通过将三维图形投影到不同的平面，并使用适当的投射方式，我们可以更好地展示和分析我们的设计。

例如，在建筑设计中，我们可以使用CAD软件将建筑物的平面图进行投影，以便更好地展示其外观和细节。

在机械设计中，我们可以使用CAD软件将零件的投射图进行投影，以便更好地理解其结构和功能。

CAD制图的投影视图绘制方法CAD制图是现代工程设计中必不可少的一种工具，通过CAD软件可以非常方便地进行图纸的绘制和编辑。

在CAD制图中，投影视图是非常关键的一部分，它能够帮助工程师更准确地理解和描述设计。

首先，我们先来了解一下什么是投影视图。

投影视图是指将一个三维物体的不同侧面投影到二维平面上的图形。

通过投影视图，我们可以从不同角度观察和了解物体的形状和尺寸，进而进行设计和分析。

那么，如何进行CAD制图中的投影视图绘制呢？下面将介绍一些常用的方法：1. 选择参考面：在绘制投影视图之前，首先需要确定一个参考面，它决定了物体投影的方向和位置。

通常来说，选择一个平面、直线或者曲线作为参考面都是可行的，根据具体的需要进行选择。

2. 确定投影方向：在确定了参考面之后，需要确定物体在该面上的投影方向。

主视图一般选择物体的最长边作为投影方向，这样可以更清晰地展示物体的形状和尺寸。

3. 绘制投影线：根据投影方向，我们可以绘制投影线，将物体的各个点投影到参考面上。

投影线的绘制可以使用CAD软件提供的工具，比如直线工具或者投影工具，根据具体情况选择合适的方法进行绘制。

4. 完善投影视图：在完成投影线的绘制之后，可以根据需要进一步完善投影视图，比如绘制辅助线、标注尺寸等。

CAD软件提供了丰富的绘图工具和标注工具，可以根据需要进行使用。

5. 绘制其他视图：在绘制了主视图之后，可以根据需要绘制其他视图，比如平面视图、剖视图、立体视图等。

通过绘制多个视图，可以更全面地展示物体的形状和结构。

除了以上的方法，还有一些CAD软件提供的高级功能可以帮助我们更快速、准确地绘制投影视图，比如自动投影、三维模型导入等。

这些功能需要根据具体的软件版本和使用需要来进行学习和掌握。

总结起来，CAD制图的投影视图绘制方法主要包括选择参考面、确定投影方向、绘制投影线、完善投影视图和绘制其他视图等步骤。

通过掌握这些方法，可以更好地进行CAD制图，并为工程设计提供可靠的依据。
