7.5 柱面搪瓷钢板材料技术规格书

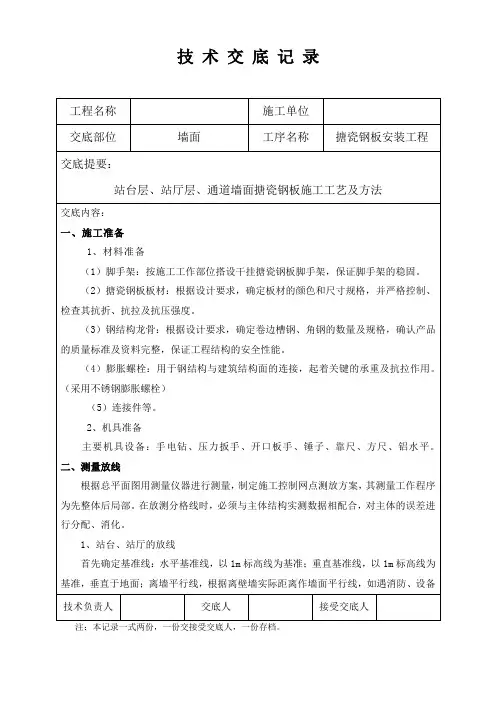

XXX地铁工程车站装修装饰全工程搪瓷钢板施工作业指导书编制：审核：批准：1.适用范围适用于地铁公共区墙面及柱面搪瓷钢板安装施工。

2.作业准备2.1 技术准备2.1.1 认真审阅施工图，计算工程量。

2.1.2 熟悉施工现场，实测墙柱面长度和洞口尺寸及位置，并与设计图认真比对，发现问题向相关部门反映并及时澄清。

2.1.3 熟悉搪瓷钢板施工的验收规范及技术标准。

2.1.4 对工人技术交底。

2.1.5 深化设计绘制搪瓷钢板排版图，确定搪瓷钢板安装起始位置，绘制搪瓷钢板加工图并提出材料采购和加工计划。

2.2 材料准备搪瓷钢板，金属龙骨，预埋钢板，联墙件，膨胀螺栓，螺栓等2.3 机具、工具准备2.3.1 机具：云石切割机、手电钻、金属切割机、冲击电锤。

2.3.2 工具：手推车、改刀、扳手、铆钉枪等2.3.3 计量检测用具：水准仪、经纬仪、水平尺、钢尺、靠尺、方尺、塞尺、线坠等。

2.3.4 安全防护用品：安全帽、护目镜、口罩、手套等。

2.4 作业条件墙柱面上管线、设备安装完成，相关影响后续施工的隐蔽验收手续已办理。

3.施工工艺3.1工艺流程图测量放线→打孔→安装埋件→安装龙骨→安装搪瓷钢板→清洁3.2 施工工艺3.2.1 测量放线首先在地面上弹出龙骨的完成线和面板的完成线，再根据深化图确定的龙骨安装起始位置和分格在墙柱面弹出龙骨的分格线，在竖向龙骨的上下端画出埋件的位置并标出锚栓的孔位。

用水平仪在墙柱面上抄测出1m标高点，用墨斗弹出1m标高线。

3.2.2 打孔根据在墙柱面上标注的锚栓孔位，用钻头为M16的冲击电锤在墙柱面上打?16×120孔，如遇钢筋必须在附近避开钢筋的位置重新打孔，此孔与埋板孔错位时必须在埋板上重新钻孔，切忌用电焊割孔。

3.2.3 安装埋件将M12×120金属膨胀螺栓打入孔内拧紧螺帽然后退出螺帽，将埋板套在金属膨胀螺杆上拧紧螺帽将埋板固定。

3.2.4 安装龙骨首先在埋板上画出竖向龙骨线和联墙件位置线，在同一立面靠两端的埋板上联墙件位置处点焊联墙件，用线锤或红外线水平仪在联墙件上画出龙骨完成面位置，在两端联墙件的画线位置拉通线，然后将所有联墙件点焊在埋板上的竖向龙骨位置的两侧，用螺栓把竖向龙骨和联墙件连接，调节龙骨间距和进出位，将龙骨面靠着通线并拧紧螺栓，然后安装水平龙骨，水平龙骨安装完成后即可将联墙件与埋板满焊，若无水平龙骨，则满焊时需要采取预防变形的措施防止龙骨间距变化。

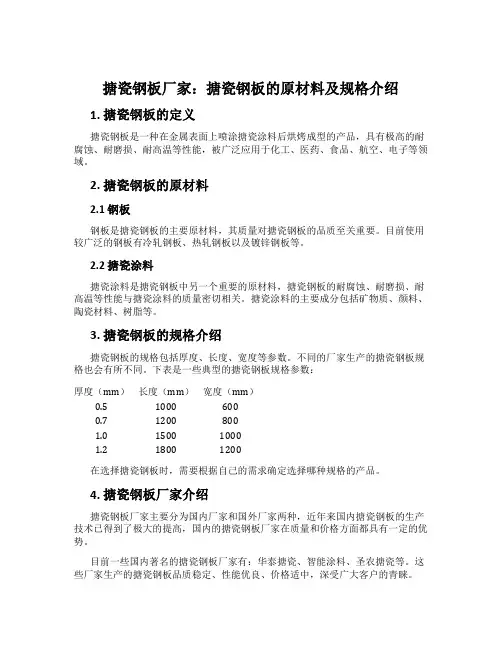

搪瓷钢板厂家：搪瓷钢板的原材料及规格介绍1. 搪瓷钢板的定义搪瓷钢板是一种在金属表面上喷涂搪瓷涂料后烘烤成型的产品，具有极高的耐腐蚀、耐磨损、耐高温等性能，被广泛应用于化工、医药、食品、航空、电子等领域。

2. 搪瓷钢板的原材料2.1 钢板钢板是搪瓷钢板的主要原材料，其质量对搪瓷钢板的品质至关重要。

目前使用较广泛的钢板有冷轧钢板、热轧钢板以及镀锌钢板等。

2.2 搪瓷涂料搪瓷涂料是搪瓷钢板中另一个重要的原材料，搪瓷钢板的耐腐蚀、耐磨损、耐高温等性能与搪瓷涂料的质量密切相关。

搪瓷涂料的主要成分包括矿物质、颜料、陶瓷材料、树脂等。

3. 搪瓷钢板的规格介绍搪瓷钢板的规格包括厚度、长度、宽度等参数。

不同的厂家生产的搪瓷钢板规格也会有所不同。

下表是一些典型的搪瓷钢板规格参数：厚度（mm）长度（mm）宽度（mm）0.5 1000 6000.7 1200 8001.0 1500 10001.2 1800 1200在选择搪瓷钢板时，需要根据自己的需求确定选择哪种规格的产品。

4. 搪瓷钢板厂家介绍搪瓷钢板厂家主要分为国内厂家和国外厂家两种，近年来国内搪瓷钢板的生产技术已得到了极大的提高，国内的搪瓷钢板厂家在质量和价格方面都具有一定的优势。

目前一些国内著名的搪瓷钢板厂家有：华泰搪瓷、智能涂料、圣农搪瓷等。

这些厂家生产的搪瓷钢板品质稳定、性能优良、价格适中，深受广大客户的青睐。

结论搪瓷钢板是一种性能良好的产品，高质量的原材料对搪瓷钢板的品质有着至关重要的作用，因此在选择搪瓷钢板时，需要考虑厚度、长度、宽度等参数，并选择品质优良的搪瓷钢板厂家进行合作。

柱面搪瓷钢板干挂工程施工工艺施工流程放样弹线固定件安装（钻孔）安装龙骨调整龙骨系统安装龙骨盖板、减震橡皮自下而上扣挂搪瓷钢板微调校正揭膜主要施工工艺：1.放样弹线根据设计规定的搪瓷钢板的规定尺寸，在装饰区域准确划出搪瓷装饰的安装及龙骨支架的位置，完毕后再次全部校核，确保该项工作的正确性。

2．固定安装放样完毕后,在墙壁上钻胀锚螺栓安装孔，该孔的位置，应满足搪瓷钢板安装时，固定件的调节要求，要结合实际现场的管道线路情况进行钻孔。

钻孔用的钻头应与螺栓直径相匹配，钻孔应垂直，钻孔深度应能保证胀锚螺栓进入混凝土结构层不小于60mm.固定件安装的位置应调节适当，与墙面连接应牢固可靠，不得松动。

3. 安装龙骨安装龙骨时，需以整体面为调整基准，兼顾相邻龙骨，仔细调整并与固定件连接牢固，调整完毕后，在龙骨挂板上安装紧固阻燃橡胶垫，确保板块安装的稳定性。

4.减震橡皮、龙骨盖片的安装减震橡皮为保证板块不会左右移动,置放于龙骨上,安装方便.龙骨盖片安装时应保证其悬挂位置准确，稳定可靠。

5.搪瓷板安装搪瓷板悬挂于龙骨上，其连接应紧固可靠，板块安装自下而上。

板块之间的拼缝宽度应整齐、均匀，符合设计要求，同时调整板块之间的平整度。

6.检验复核整体测量搪瓷钢板的安装是否符合其技术指标，并相应作局部调整、紧固。

大厅站厅干挂瓷砖墙面1．工艺原理通过膨胀螺栓将角码固定在墙面上，然后通过焊接固定竖向龙骨及横向龙骨，再用螺栓将不锈钢挂件固定在横向龙骨上，然后将按照设计排列要求，将其固定在不锈钢挂件上。

角码、槽钢和角钢的横向、纵向剖面示意见图1-1、1-2。

15428736图1-1 角码、槽钢和角钢横向剖面示意图1——M12镀锌膨胀螺栓或化学植筋；2——角钢；3——M6不锈钢螺栓；4——6＃槽钢；5——镀锌角码；6——硅酮结构密封胶；7——玻化砖；8——不锈钢挂件；146325图1-2角码、槽钢和角钢纵向剖面示意图1——玻化砖；2——硅酮结构密封胶；3——M6不锈钢螺栓；4——不锈钢挂件；5——锌角码； 6——角钢；2.施工工艺流程及操作要点施工工艺流程主要施工工艺流程：施工准备→测量放线→钢构架安装→不锈钢挂件安装→玻化砖安装→嵌缝、打蜡→清洁、卫生3.操作要点测量放线1) 复查水准点和基准线。

钢结构技术规格书（一）技术要求(一）钢材1构件：各种构件见下列，如果表中未列出构件的材质详见各图构件表顿备注: 刚架(焊接H型钢）Q235B、檀条(薄壁C型钢)Q235B、吊车梁(焊接H型钢)Q235B、柱间及水平支撑Q235B、拉条及撑杆Q235B、系杆(钢管）Q235B、抗风柱Q235B2.全部钢材应符合《碳素结构钢》(GB/T 700-2006)及《低合金结构钢》（GB/T 1591-2008)中的Q235B 和345B钢材,钢材出厂均应具有抗拉强度、屈服强度、伸长率和冷弯试验及碳、磷、硫的化学成始量的合格保证，钢材到厂后应进抽样复验，复验结果应符合现行国家产品标准和设计要求。

钢材的屈服强度实测值的抗拉比值不应大于0.85;钢材应有明显的屈服台阶，且伸长率不应大于20%，应有良好的可焊接性和合格的冲击韧性。

当截面板件厚度t ≥40mm时，钢材应保证Z向性能,不应小于国家标准《厚度方向性能钢板》(GB/T50313-2010)关于 Z15级规定的容许值。

3.所有需要拼接的构件一律要用等强拼接，构件的上翼缘板及腹板在矩端部0.15跨度范围内，下翼缘在跨中1/3范围内不应拼接，其他地方上下翼缘板及腹板受限允许拼接时，拼接焊缝位置错开，并避免与加劲板重合，腹板拼接焊缝与它平行的加劲板至少相距300mm ,腹板拼接与上、下翼缘拼接焊缝至少相距500mm。

4.所有构件在制作中应力求尺寸及孔洞位置的准确性，以利于现场的安装与焊接。

5.刚架在施工中应及时安装支撑，必要时增设缆风绳充分固定.6. 圓柱头焊钉焊接前应将构件焊接面上的水、锈、油等有害杂质清除干净，并按相关规范设置烘焙瓷环，以保证圆柱头焊钉的焊接质量。

7.焊缝质量等级:所有拼接的全熔透焊缝、坡口焊缝均按二级焊缝;角焊缝(除注明外)为三级焊缝。

系杆、支撑系统、檩托、拉条等非主要受力构件的焊缝等级为三级。

未注明的构件连接焊缝均为满焊，角焊缝高度取hf=6mm 及构件最小壁厚的1.2倍中的较大值。

室内主要材料技术规格书(搪瓷钢板）1、分类及规格（1）搪瓷钢板系统由钢板、表面及底面搪瓷涂层、背衬板（材料）、龙骨及安装配件悬挂安装支架等组成。

悬挂方式采用干挂体系。

（2）面板规格：2.1主要平板尺寸和要求：尺寸根据洞室断面不同而不同，详见相关图纸。

厚度为1.5mm以上。

2.2 转角块：L型转角面板，凹型转角面板，厚度为1.5mm以上，详见相关设计要求。

2.3 板尺寸和要求：详见相关设计要求。

2.4背衬板：背衬材料的厚度不小于10mm厚铝蜂窝，弧形板块背衬为3-5mm的防火涂料。

2.5 其他材料及构件：包括龙骨、挂钩、固定件、不锈钢拉手、螺栓及黏合剂等。

2、技术要求（1）外观1）搪瓷钢板形状及尺寸要求应满足设计及现场要求。

2）颜色应满足设计要求。

3）所有材料外观良好，无变形，没有容易造成肢体受伤的毛口、毛刺、尖角存在。

4）同一批产品应无明显可见色差。

5）目测无明显横竖波纹。

6）镀锌钢龙骨、配件表层不得有明显腐蚀、损伤等缺陷。

7）零配件中不能有妨碍组装的缺陷。

8）所有钢构件表面必须进行热浸镀锌防锈处理，达到《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》（GB/T 13912）标准，镀锌层平均厚度不低于90μm。

（2）理化性能搪瓷钢板理化性能应符合搪瓷钢板理化性能表的要求。

搪瓷钢板理化性能表项目要求依据标准自洁性辐照30分钟后，样品表面彩色笔颜色变淡，辐照60分钟后，样品表面彩色笔颜色基本消失。

依据GB/T1865-2009耐盐水性应不生锈依据《搪瓷装饰用搪瓷钢板》JB/T234-2008耐酸性≥2级依据《搪瓷装饰用搪瓷钢板》JB/T234-2008耐碱性不失光依据《搪瓷装饰用搪瓷钢板》JB/T234-2008光泽度亚光60º--85º依据《搪瓷装饰用搪瓷钢板》JB/T234-2008密着性≥网状依据《搪瓷装饰用搪瓷钢板》JB/T234-2008耐冲击性不应产生裂纹和剥离依据《搪瓷装饰用搪瓷钢板》JB/T234-2008耐磨性无明显擦伤依据《搪瓷装饰用搪瓷钢板》JB/T234-2008耐温急变（温差℃）≥100℃，无明显变化依据《搪瓷装饰用搪瓷钢板》JB/T234-2008整体燃烧性能等级满足A2级性能要求依据GB8624-2012规定的方法《建筑材料及制品燃烧性能分级》3、安装质量要求搪瓷钢板饰面工程质量允许偏差见下表。

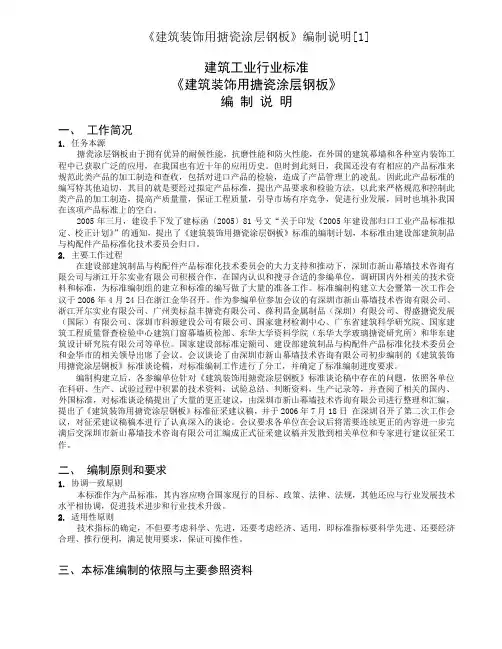

建筑工业行业标准《建筑装饰用搪瓷涂层钢板》编制说明一、工作简况1.任务本源搪瓷涂层钢板由于拥有优异的耐候性能，抗磨性能和防火性能，在外国的建筑幕墙和各种室内装饰工程中已获取广泛的应用，在我国也有近十年的应用历史。

但时到此刻日，我国还没有有相应的产品标准来规范此类产品的加工制造和查收，包括对进口产品的检验，造成了产品管理上的凌乱。

因此此产品标准的编写特其他迫切，其目的就是要经过拟定产品标准，提出产品要求和检验方法，以此来严格规范和控制此类产品的加工制造，提高产质量量，保证工程质量，引导市场有序竞争，促进行业发展，同时也填补我国在该项产品标准上的空白。

2005年三月，建设手下发了建标函〔2005〕81号文“关于印发《2005年建设部归口工业产品标准拟定、校正计划》”的通知，提出了《建筑装饰用搪瓷涂层钢板》标准的编制计划，本标准由建设部建筑制品与构配件产品标准化技术委员会归口。

2. 主要工作过程在建设部建筑制品与构配件产品标准化技术委员会的大力支持和推动下，深圳市新山幕墙技术咨询有限公司与浙江开尔实业有限公司积极合作，在国内认识和搜寻合适的参编单位，调研国内外相关的技术资料和标准，为标准编制组的建立和标准的编写做了大量的准备工作。

标准编制构建立大会暨第一次工作会议于2006年4月24日在浙江金华召开。

作为参编单位参加会议的有深圳市新山幕墙技术咨询有限公司、浙江开尔实业有限公司、广州美标益丰搪瓷有限公司、葆利昌金属制品（深圳）有限公司、得盛搪瓷发展（国际）有限公司、深圳市科源建设公司有限公司、国家建材检测中心、广东省建筑科学研究院、国家建筑工程质量督查检验中心建筑门窗幕墙质检部、东华大学资料学院（东华大学玻璃搪瓷研究所）和华东建筑设计研究院有限公司等单位。

国家建设部标准定额司、建设部建筑制品与构配件产品标准化技术委员会和金华市的相关领导出席了会议。

会议谈论了由深圳市新山幕墙技术咨询有限公司初步编制的《建筑装饰用搪瓷涂层钢板》标准谈论稿，对标准编制工作进行了分工，并确定了标准编制进度要求。

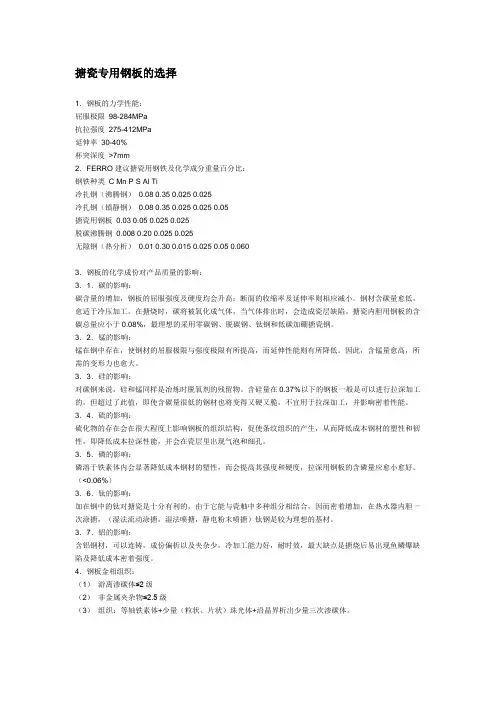

搪瓷专用钢板的选择1．钢板的力学性能：屈服极限98-284MPa抗拉强度275-412MPa延伸率30-40%杯突深度>7mm2．FERRO建议搪瓷用钢铁及化学成分重量百分比：钢铁种类 C Mn P S Al Ti冷扎钢（沸腾钢）0.08 0.35 0.025 0.025冷扎钢（镇静钢）0.08 0.35 0.025 0.025 0.05搪瓷用钢板0.03 0.05 0.025 0.025脱碳沸腾钢0.008 0.20 0.025 0.025无隙钢（热分析）0.01 0.30 0.015 0.025 0.05 0.0603．钢板的化学成份对产品质量的影响：3．1．碳的影响：碳含量的增加，钢板的屈服强度及硬度均会升高；断面的收缩率及延伸率则相应减小。

钢材含碳量愈低，愈适于冷压加工。

在搪烧时，碳将被氧化成气体，当气体排出时，会造成瓷层缺陷。

搪瓷内胆用钢板的含碳总量应小于0.08%，最理想的采用零碳钢、脱碳钢、钛钢和低碳加硼搪瓷钢。

3．2．锰的影响：锰在钢中存在，使钢材的屈服极限与强度极限有所提高，而延伸性能则有所降低。

因此，含锰量愈高，所需的变形力也愈大。

3．3．硅的影响：对碳钢来说，硅和锰同样是冶炼时脱氧剂的残留物。

含硅量在0.37%以下的钢板一般是可以进行拉深加工的，但超过了此值，即使含碳量很低的钢材也将变得又硬又脆，不宜用于拉深加工，并影响密着性能。

3．4．硫的影响：硫化物的存在会在很大程度上影响钢板的组织结构，促使条纹组织的产生，从而降低成本钢材的塑性和韧性，即降低成本拉深性能，并会在瓷层里出现气泡和细孔。

3．5．磷的影响：磷溶于铁素体内会显著降低成本钢材的塑性，而会提高其强度和硬度，拉深用钢板的含磷量应愈小愈好。

（<0.06%）3．6．钛的影响：加在钢中的钛对搪瓷是十分有利的，由于它能与瓷釉中多种组分相结合，因而密着增加，在热水器内胆一次涂搪，（湿法流动涂搪，湿法喷搪，静电粉末喷搪）钛钢是较为理想的基材。

搪瓷反应釜搪瓷反应釜技术参数搪瓷，它其实是将无机玻璃质材料通过熔融凝于基体金属上并与金属牢固结合在一起的一种复合材料。

它主要有两个组成部分：搪瓷用的金属材料和瓷釉（无机玻璃质材料）。

1、搪瓷用的金属材料搪瓷用的金属材料主要有钢材、铸铁、铝材、铜材和不锈钢。

搪瓷用钢材（主要是钢板）一般是指低碳钢钢板，即含碳量较底的钢板（一般≤0.08%），这是用于容积式热水器内胆的主要材料。

由于它的化学组成成分、内部微观组织结构（金相结构）、表面状况及力学性能对搪瓷的质量起着重要的作用，因此，目前市场上较大的热水器生产厂家均采用宝钢或武钢生产的搪瓷用钢板，以保证内胆的搪瓷质量。

搪瓷用铸铁是指含碳量在2.11%以上的铁碳合金（小于2.11%的铁碳合金叫钢），它主要用于生产卫生洁具（浴缸）、化学器械、炊具、下水管道等。

用于搪瓷的铝材主要是纯铝和铝镁合金。

用于搪瓷的铜材主要有紫铜（即纯铜）、黄铜（铜-锌合金）和青铜（铜-锡合金），其中以紫铜和黄铜应用最为广泛，比较有代表性的铜搪瓷制品—景泰蓝就是以紫铜为基材制成的铜搪瓷制品。

不锈钢，一般都能进行涂搪，但由于不锈钢抗氧化的能力较强，所以需要用特殊的搪瓷瓷釉，同时因加工成本较高，现在较少采用此种方案。

2、瓷釉（无机玻璃质材料）用于搪瓷的瓷釉原料中主要包括三大类：矿物原料、化工原料和色素原料。

矿物原料，是瓷釉的主要成分，占有较大比重的含量（因国内外不同的生产厂家而不同）。

它主要包括：石英（主要成分是二氧化硅－SiO2）、长石（碱金属或碱土金属的硅酸盐，常用钾长石－K2OAl2O36SiO2 ）、粘土（含水的铝硅盐矿物，主要为Al2O36SiO2 和结晶水）。

化工原料是瓷釉的辅助组成部分，它主要包括：硼砂（Na2B4O710H2O）、硝酸钠（NaNO3）、纯碱（Na2CO3）、碳酸锂（Li2CO3）、碳酸钙（CaCO3）、氧化镁（MgO）、氧化锌（ZnO）、二氧化钛（TiO2）、氧化锑（Sb2O3）、二氧化锆（ZrO2）、氧化钴（CoO）、氧化镍（NiO）、二氧化锰（MnO2）、氧化铁（Fe2O3）等等。
