机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。
机械识图基础（全了）【福利】公众平台回复“优惠券”，领取淘宝天猫内部大尺度优惠券，绝对实惠！每日更新！第一节图样一．什么是机械图样生产中，最常见的技术文件就是图样。
零件图、工艺图、工艺卡片、装配图等统称为机械图样。
要加工出合格的零件，就必须看懂图样中所表达的零件的形状、大小和各种加工要求。
二．机械图样的种类1. 机械图样按表达对象来分，最常见的有零件图、装配图二种，也有工艺图、工艺卡片等。
2. 零件图是表达零件的结构、大小、以及技术要求的图样。
装配图是表达产品及其组成部分的联接、装配关系的图样。
三．图样中的一般规定1. 共有5种图幅。
A0、A1、A2、A3、A4。
前一种图幅的大小刚好是后一种图幅的1倍。
2. 图线：①《机械制图》国家标准中规定了八种图线形式：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。
② 图线的宽度：图线的宽度有粗、细两种，粗线的宽度为b，细线的宽度为b/3。
宽度b应图形的大小和复杂程度在0.5mm～2mm的图线宽度系列中选用。
除粗实线和粗点划线外，其余均为细线。
图线一共有8种，这里只介绍4种：粗实线----可见轮廓线，可见过渡线；虚线----不可见轮廓线，不可见过渡线；细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线；细点划线----轴线、对称中心线。
③ 图形比例：所谓比例，是指图形与其实物相同要素的线性尺寸之比。
与实物相同：1:1缩小比例：1:1.5， 1:2， 1:2.5， 1:3，1:4,…。
放大比例：2:1， 2.5:1， 4:1, 5:1,…。
在应用比例时必须注意一下几类：1>. 同一机件的各个视图应采用相同的比例，并在标题栏中注明;当某个视图采用不同的比例时，必须在该视图的下方右侧标注比例(有时也在上面标)，如2>.无论图形按何种比例绘制，所注尺寸应表达机件的实际大小，且为机件的最后完工尺寸。
④ 尺寸标注法：在图样中，零件的大小由尺寸来表示：A. 尺寸组成要素：尺寸界线、尺寸线、尺寸数字B. 识读尺寸时应注意的几个问题：1>.机件的真实大小以图样上所注尺寸的数值为依据，与图形的大小及绘图比例的准确性无关。

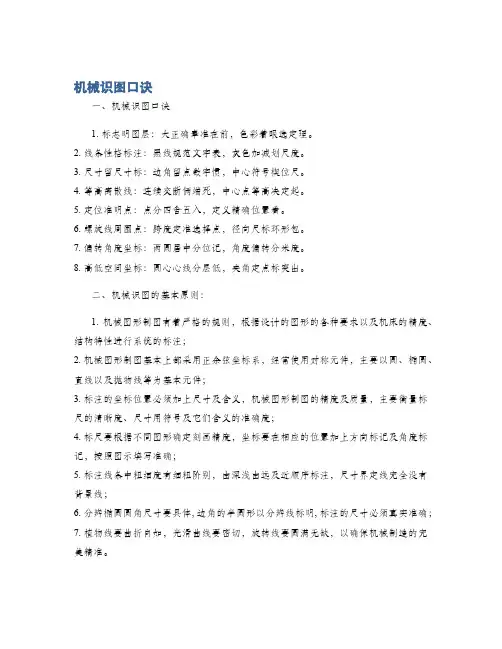

机械识图基础知识(1)机械识图在现代工业制造中扮演着极其重要的角色。
它是工业永恒的主题——”增加效率“的不可或缺的工具。
在机械识图中，理解和掌握基础知识是非常关键的，这不仅有助于理解新颖的机械装置，也有助于有效地使用已知的设备并适应任何变化。
本文将介绍机械识图的基础内容，以便更好地了解机械设备的构造和使用方法。
机械制图的基础知识机械部件的分类机械部件按其功能可分为固定部件、运动部件、传动部件、支持部件、定位部件和安装部件六大类型。
1.固定部件：是不发生运动的零件，如支架、底座等。
2.运动部件：是机械装置中发生相对运动的部件，例如飞轮、连杆、曲轴等。
3.传动部件：主要完成不同运动部件之间充分的传递动力和动量的效果，通常包括齿轮、皮带轮、链轮等。
4.支持部件：主要用于支撑机座和支撑部件。
5.定位部件：主要用于确定物体的位置，例如销轴、销钉、卡箍等。
6.安装部件：主要用于机械部件的安装及固定，例如角铁、螺丝等。
图纸的种类机械图纸可分为三类：装配图、零件图和工艺图。
1.装配图：显示机械设备的外形、尺寸、装配形式和相关零件之间的关系，也可以反映出机械设备的相对大小。
2.零件图：描述机械部件的外观、尺寸和工艺要求，并标明零件名称和零件数量等信息。
3.工艺图：描述机械加工时所需采取的工艺操作和过程，包括从原材料到最终成品的各个制程参数。
机械制图的常用符号机械制图中使用的符号主要可分为以下几种：1.基础符号：包括巨集字母、尺寸公差字母、符号度量单位缩略语、字形符号、矢量符号等。
2.工艺符号：包括塑性加工符号、切削加工符号、焊接符号、表面处理符号、涂料符号、等压线符号。
3.特殊符号：包括尺寸公差符号、轴向和平面符号、曲线标记符号、手动操作符号等。
机械图的绘制机械图的制作流程1.确定图纸形式和规格2.绘制图框和图幅，选择规划主轴线。
3.绘制机械图的草图并布置主要的尺寸关系，确定图纸的主视图和副视图。
4.制作参考线、模板、挂钩、劈分线、偏心线等。
