贾卡经编,产品设计讲解

话说中国经编（三）贾卡拉舍尔经编机及其产品的发展贾卡拉舍尔经编机上装有专门的贾卡装置（Jacquard Device）。

以在织物上形成特殊的网孔，厚薄地布花纹。

其工作原理与机织的控制经纱上下完全不同，而是由贾卡装置控制导纱针的垫纱运动来形成孔眼，薄地布，厚地布。

由这三者按花纹图案要求任意配置来形成图案。

这和以浮线线圈形成花纹的纬编织物亦完全是两码事。

据说有些文字工作者提出要废除“贾卡”一词，一律改为“提花”。

这似乎在经编工艺很难做到的。

所以我在这里还暂存“贾卡”一词。

在解放初期，我国已有机械式贾卡装置的贾卡经编机，系舌针拉舍尔机。

如上海华生、天津个别工厂。

郭东生师傅应是我国贾卡经编技术的最早技术人员之一。

在上世纪八十年代贾卡经编机大流行的时候，他为许多工厂指导推广这一技术，影响广泛，做出了巨大贡献。

Karl Mayer公司在上世纪80年代推广贾卡经编机，使用博纳斯贾卡装置，我国上海、大连、常州均少量引进，全国约五六十台。

在上世纪九十年代，研制和推广贾卡经编机的有二家工厂，一是浙江绍兴杨汛桥的绍兴经编机厂，另外则有湖北京山的湖北提花经编机厂。

绍兴经编机厂在1982年左右开始研发经编机。

当时的孙镇发厂长完全不知道经编机为何物就接受委托，研制贾卡经编机，并批量生产。

记得1986年在沈家门开华东六省一市针织交流会时，当时的厂长金良顺专门到我家，接我去沈家门开会，而已担任贾卡经编研究所所长的孙镇发则在沈家门等我一起开会。

会后许多人和我一起到杨汛桥该厂访问。

当时有江西省纺织厅的总工程师蒋承绶。

他则是要考察绍兴县当时一年使用化纤长丝五万吨的情况，为何江西全省一年用量只千吨。

绍兴经编机厂当时生产的贾卡经编机为每一纹板一横列，后亦按Karl Mayer的形式，改为AB纹板制。

这种经编机在杨汛桥得到极大推广。

一些工厂甚至做到类似RJ5F的机器每台售价仅八万元人民币。

许多农户纷纷创业贾卡经编生产。

杨汛桥镇拥有贾卡经编机四、五千台，连窗帘等装饰织物生产大国土耳其的商人亦纷纷到杨汛桥进货。

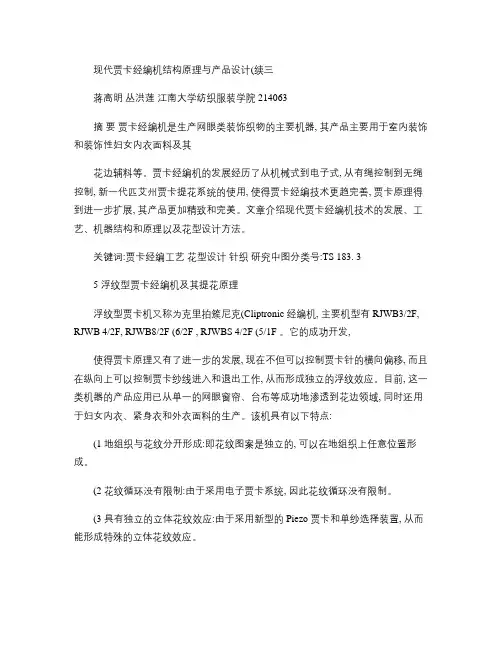

现代贾卡经编机结构原理与产品设计(续三蒋高明丛洪莲江南大学纺织服装学院 214063摘要贾卡经编机是生产网眼类装饰织物的主要机器, 其产品主要用于室内装饰和装饰性妇女内衣面料及其花边辅料等。

贾卡经编机的发展经历了从机械式到电子式, 从有绳控制到无绳控制, 新一代匹艾州贾卡提花系统的使用, 使得贾卡经编技术更趋完善, 贾卡原理得到进一步扩展, 其产品更加精致和完美。

文章介绍现代贾卡经编机技术的发展、工艺、机器结构和原理以及花型设计方法。

关键词:贾卡经编工艺花型设计针织研究中图分类号:TS 183. 35 浮纹型贾卡经编机及其提花原理浮纹型贾卡机又称为克里拍簇尼克(Cliptronic 经编机, 主要机型有RJWB3/2F, RJWB 4/2F, RJWB8/2F (6/2F , RJWBS 4/2F (5/1F 。

它的成功开发,使得贾卡原理又有了进一步的发展, 现在不但可以控制贾卡针的横向偏移, 而且在纵向上可以控制贾卡纱线进入和退出工作, 从而形成独立的浮纹效应。

目前, 这一类机器的产品应用已从单一的网眼窗帘、台布等成功地渗透到花边领域, 同时还用于妇女内衣、紧身衣和外衣面料的生产。

该机具有以下特点:(1 地组织与花纹分开形成:即花纹图案是独立的, 可以在地组织上任意位置形成。

(2 花纹循环没有限制:由于采用电子贾卡系统, 因此花纹循环没有限制。

(3 具有独立的立体花纹效应:由于采用新型的Piezo 贾卡和单纱选择装置, 从而能形成特殊的立体花纹效应。

(4 织物底布具有很高的透明度:形成花纹的纱线只用于生产花纹部分, 在花纹与花纹之间这些纱线不用, 这样地组织就可以做得很精致, 透明度大, 并且织物克重很轻。

另外, 还可以在此类织物上再进行转移印花, 得到特有的蜡笔画的效果和白色花纹图形。

5. 1 机器结构原理RJWB 3/2F 成圈机件配置如图13所示。

在RJWB3/2F 型窗帘经编机上还配置有单纱选择装置(EFS 。

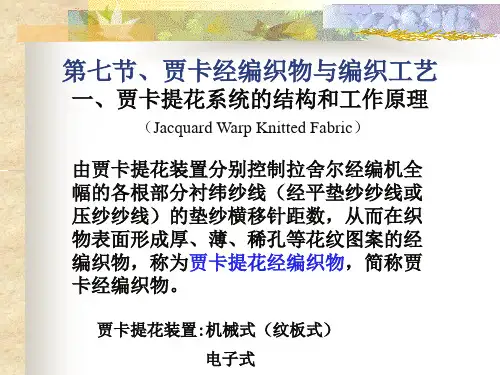

二、经编贾卡起花的基本原理
贾卡梳栉：4-4/0-0 （1）编织期间所有移位 针都处高位，则贾卡导纱 针都与贾卡梳栉的运动一 致，即作4-4/0-0运动。 （2）当贾卡梳栉向左 作两针距针背横移 ---缩减了一个针距 （3）贾卡梳栉向右横移 ----垫纱长度向左推延了 一个针距
原则：在移位针床和贾卡梳栉的花 纹凸盘的相互工作配置上，总是使 各移位针仅与其左邻的贾卡导纱针 起偏移作用，从而使两者建立起一 一对应的相互作用关系。
Piezo技术
通过开关S1和 S2的切换，在 压电贾卡导纱 元件的两侧交 替加上电压信 号，压电陶瓷 变形，使得导 纱针向左或向 右偏移。
贾卡组织变化
贾卡花纹意匠图的设计步骤如下: 1、绘出花纹小样
2、选择意匠纸
3、将花纹转移到格子意匠纸上
4、涂色
六、电子控制的贾卡装置
通丝和移位针的基本位置 在高位，每编织一个横列 升降杆3上下运动一次。
ቤተ መጻሕፍቲ ባይዱ
a为无电子信息，移位 针在高位，贾卡导纱针没 有偏移。 b为有电子信息，移位 针下落到低位，贾卡导纱 针被偏移。
贾卡梳栉的衬纬垫纱运动： 4-4/0-0
（1）移位针每横列中都提到 高位——半密实区域(或稀薄 组织) （2）移位针在贾卡梳栉右移 横列(称为“A”横列)中处低 位，随后的左移横列（称为 “Ｂ”横列）中处于高位。--- 网孔区域(或网孔组织) （3）移位针在Ａ横列时处高 位，Ｂ横列时处低位 ----密 实区域(或密实组织)
4、贾卡导纱针偏移
（1）贾卡装置作用下 使移位针1上提，而移 位针2仍停留在低位
（3）移位针床和贾卡梳栉再次反向 相对横移一针距，使导纱针2＇回复 到直立的自由状态(也称 “释放”)

针织技术：经编双针床贾卡产品工艺分析针织技术：经编机牵拉辊表层绒布包缠方法正文每天充电5分钟，可抵学习2小时！目前国内外市场上的双针床贾卡产品包括双针床单贾卡和双针床双贾卡两大类。

双针床贾卡织物主要用作鞋面、床垫、座椅、文胸等产品。

双针床单贾卡双针床单贾卡的主要机型有RDPJ5/1，RDPJ7/1。

RDPJ7/1的梳栉配置简图如图1所示，如果去掉梳栉GB1、GB7，即可得到机型RDPJ5/1。

梳栉GB1~GB3在前针床垫纱成圈，形成前片织物；梳栉JB5、GB6、GB7在后针床垫纱成圈，编织后片织物；间隔层由梳栉GB4在前后针床轮流垫纱成圈，连接前后片织物。

图1 RDPJ7/1梳栉配置简图双针床双贾卡双针床双贾卡的主要机型有RDPJ4/2，RDPJ6/2。

RDPJ4/2的梳栉配置简图如图2所示，如果在RDPJ4/2机器两侧各加装一把地梳栉，即可得到机型RDPJ6/2。

梳栉GB1、JB2在前针床垫纱成圈，形成前片织物；梳栉GB4、JB3在后针床垫纱成圈，编织后片织物。

双针床双贾卡产品为双层结构，梳栉JB2、JB3能在前后针床轮流垫纱，通过贾卡偏移，起连接前后针床织物的作用。

图2 RDPJ4/2梳栉配置简图贾卡提花原理（1）双针床单贾卡贾卡采用成圈贾卡的三针提花技术,贾卡基本组织为1-2/1-0//。

贾卡针在针背垫纱时发生偏移，形成厚、薄、网孔效应，如图3所示，依次为薄组织、薄组织、网孔组织、厚组织：（2）双针床双贾卡前贾卡基本组织为1-0-1-1/1-2-1-1//，后贾卡基本组织为1-1-1-2/1-1-1-0//。

贾卡针在针前、针背垫纱时均能发生偏移。

贾卡针仅在针背发生偏移时，可形成与单贾卡相同的厚、薄、网孔效应；贾卡针在针前、针背都发生偏移时，贾卡梳在前后针床均垫纱成圈，连接前后针床织物并形成提花效应。

贾卡组织分析双针床双贾卡织物由前后两片贾卡织物组成，因此前后片织物均需进行贾卡工艺分析，分别绘制贾卡意匠图。
