气瓶抽真空置换记录

气瓶气体充装质量管理体系手册符合TSG 07—2019《特种设备生产单位许可规则》（2019年度新编）杨建华质量管理手册（气体充装）SMXX-QM01-2019（A版）编制：审核：批准：2019年12月01日发布 2019年12月26日实施三明市旭鑫气体有限公司发布文件更改记录目录公司简介三明市旭鑫气体有限公司成立于2005年12月，公司性质为有限责任公司。

现有员工10人，并经省锅炉压力容器检验院培训，8人持有效合格证书。

其中经理1名、工程师1名、安全员1名、预检员2名、另有4名充气操作工（详情见附表）。

公司注册资本200万元，专门从事工业气体的充装工作，分别是液氧、液氩、二氧化碳充装线各一条，根据用户来瓶组织充装，为客户提供合格的工业氧气、工业氩气及液化二氧化碳气体。

年充装产量为6000立方米。

为严格把关，确保充装安全，按国家质检总局的相关文件精神对公司进行整顿，使公司更符合规范要求。

公司位于三明市梅列区陈大碧玉路56号，占地面积为7903.14平方米，东面为新民机械厂、架空高速路引桥；东北面为村道，西面和北面为山坡；南面为山坡，自公司建立以来，奉行服务社会、安全第一、以优取胜的宗旨，向社会提供大量符合国标的工业气体产品，取得了一定的社会效益和企业经济效益。

本公司的质量方针是：执行标准、安全第一、以优取胜、服务社会。

本公司的目标：务实基础、狠抓安全、双增双节、增添效益。

在未来的发展中，我公司将一如继往地加强企业管理，提高服务意识，本着质量第一，用户第一，信誉第一，安全第一的企业宗旨，在树立企业品牌形象的同时，严格执行产品质量的法律、法规，企业实行严格的质量否决制度和先进的企业管理理念，坚持以安全促生产，优质求发展的企业方针，坚持与时俱进，锐意进取，强化素质，开拓创新的发展方针，为服务社会，再创辉煌。

颁布实施令根据2019年5月13日国家市场监督管理总局批准颁布《特种设备生产单位许可规则》对特种设备生产和充装单位许可形成了综合性安全技术规范，公司旧版的《质量管理手册》等已不能完全适应目前的质量管理工作需要，为使本公司质量管理工作长期稳定严格地处于受控状态，保证本公司能够相对独立地、科学地开展质量管理工作，不断提高气体质量，满足用户需求，根据TSG 07—2019《特种设备生产单位许可规则》结合我公司实际情况，组织相关人员编制了新版《质量管理手册》和相应的管理制度。

TSG 07-2019《特种设备生产和充装单位许可规则》——气瓶充装许可D2气瓶充装许可条件D2.1基本条件⑴充装单位应当取得相关部门(规划、消防部门)的批准(注D-7),在取得充装许可前，充装站不得对外营业；(2)充装单位的场地、厂房、设备和充装工艺设施应当是具有资质的设计单位设计；(3)建立健全的质量保证体系,制定适应充装工作需要的事故应急预案,并且能够有效实施；(4)建立和使用气瓶充装质量追溯信息系统，具有自动采集、保存充装记录的信息化平台(仅限易燃有毒气体充装)，采用信息化技术对气瓶充装过程进行管理；(5)具备充装介质的储存能力，并且具有符合规定数量的由充装单位办理使用登记的气瓶(车用气瓶、非重复充装气瓶、呼吸用气瓶除外)(注D-8)；(6)充装单位应当具备气瓶维护保养的能力和设施,负责对本单位办理使用登记的气瓶进行标志制作和维护保养。

注 D-7：(1)新取证和搬迁的充装站应当具有当地政府或者有关部门出具的《规划许可证》，换证的充装站应当具有当地政府或者有关部门出具的《规划许可证》或者能证明其为合法经营的行政许可文件(女口《危化品经营许可证》《燃气经营许可证》等)；(2)按照消防主管部门的相关要求，充装站申请消防验收合格后获得的消防鉴审合格意见书等。

注D-8：充装介质储存能力和自有产权气瓶数量依据各省级(直辖市)人民政府负责特种设备安全监督管理部门的规定。

— 60 —D2.2人员(1)充装单位法定代表人(主要负责人)应当熟悉与气瓶充装安全管理相关的法律、法规、规章和安全技术规范；(2)配备技术负责人］人z具有工程师职称z具有气瓶充装管理经验,能够处理一般技术问题,具备组织协调和事故应急处置的能力；(3)每个充装地址应当配备专职安全管理员至少1人z并且取得特种设备安全管理人员资格；(4)每个充装地址作业人员(充装人员，下同)每个班次不少于2人，并且持有气瓶充装作业人员资格，在气瓶充装作业时，作业人员不得同时兼任检查人员；(5)每个充装地址配备检查人员每个班次至少1人z并且取得气瓶充装作业人员资格；(6)配备与气瓶充装相适应的化验人员，并且经过技术和安全培训,掌握与充装介质相关的知识，检验设备、仪器和仪表的性能以及使用方法。

气瓶充装前、后检查操作规程
一气瓶充装前检查操作规程
气瓶充装前应对钢瓶进行详细的检查，操作规程检查内容包括：
1瓶身的完好度，油漆是否块状脱落，瓶体有否鼓包、烧痕或裂纹。

2气瓶角阀是否良好。

3气瓶手护栏和底座是否完好或损坏情况。

4气瓶标记情况，是否易于识别。

5气瓶的使用期。

6是否属本单位的自有产权气瓶或本单位的托管瓶。

7钢瓶内残液是否过多，需进行抽残液处理。

8首次充装的新钢瓶，是否已经抽真空或充氮气置换处理。

9记录检查情况。

二气瓶充装后检查操作规程
充装后的钢瓶要进行检验，检验包括：
1复秤：检查气瓶重量，有否超装，超装的应进行卸气减至规定允许的重量。

2试漏：检查气瓶有否漏气，漏气的查漏点并送维修处理。

3记录检查情况。

关于落实安全责任实施气体充装及气瓶检验有关记录的通知关于进一步加大责任落实实施气体充装及气瓶检验有关记录的通知各市（州、地）质量技术监督局、各气瓶充装单位、各气瓶检验机构：做好有关工作记录是充装单位履行气瓶安全主体责任和气瓶检验机构履行气瓶检验责任的法定义务和工作见证，同时也是确保气瓶安全能实现追踪溯源的重要依据。

为进一步提升充装单位和检验机构履行法定义务的能力，规范履行法定义务的行为，按照《特种设备安全监察条例》、《气瓶安全监察规定》、《气瓶安全监察规程》等法规、安全技术规范和气瓶充装、检验的国家标准规定，编制有关气体充装记录和气瓶检验记录，具体详见附件1至附件6。

现就实施充装记录和检验记录通知如下：一、各市（州、地）质量技术监督局要对气体充装单位履行气瓶安全主体责任，和气瓶检验机构履行气瓶检验责任加大监督治理，要将充装单位和检验机构贯彻执行本文要求实施的记录表格情形纳入检查工作中加以监督。

气瓶充装单位充装活动不做充装记录或充装记录不全，系充装单位未按安全技术规范的要求进行充装活动；气瓶检验机构检验中不做检验记录或检验记录不全，系检验机构工作不符合安全技术规范的要求。

各级质量技术监督局应按照《特种设备安全监察条例》、《气瓶安全监察规定》以及《贵州省气瓶充装监督治理方法》规定严肃查处充装单位和检验机构不符合安全技术规范要求的行为，排除安全隐患，督促安全责任落实。

同时要将气体充装记录的学习和使用纳入气瓶充装作业人员资格证培训考核范畴，以提升充装作业人员业务水平。

我局也将气瓶检验记录的学习和使用纳入气瓶检验人员培训考核范畴，以提升检验人员的业务水平。

二、各气瓶充装单位和各气瓶检验机构要提升认识，加大学习，可结合充装介质和检验气瓶的具体情形在本文公布的记录样表的基础上进一步完善记录内容，调整记录格式，并在本文下发之日对相应充装活动和检验工作实施充装和检验记录。

对本文已编制样表的相应记录，各充装单位和检验机构必须执行，不得少于样表项目实施记录或做虚假记录；关于法规、国标等规定应做而本文未编制样表的记录，各充装单位和检验机构按照相应规定执行做好相应记录。

气瓶登记表（自有、托管）
附表二
气瓶（收、发）登记表
登记人：单位负责人：
附表三
液化石油气气瓶充装及充装前、后检查记录
附表四
人员、车辆进、出液化石油气站登记表
附表五
储罐运行及检查记录表

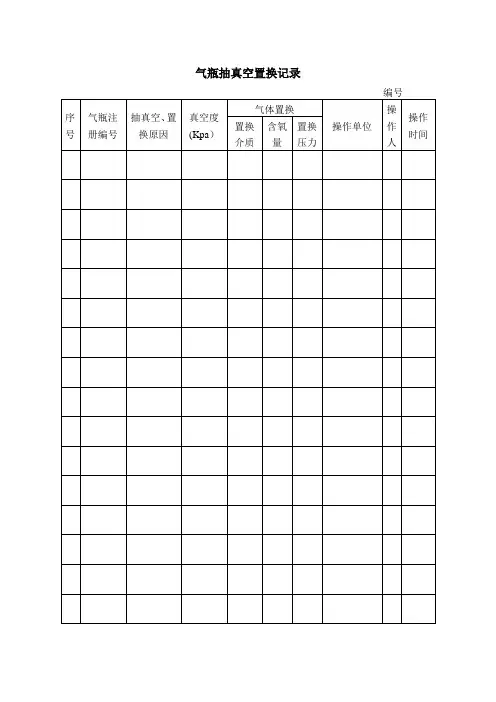

气瓶抽真空置换记录
气瓶抽真空置换记录
气瓶抽真空置换记录
不合格气瓶处理记录
不合格气瓶处理记录
不合格气瓶处理记录
液化石油气残液处理处理日期：
处理日期：
低温液体罐车装、卸作业记录表
安全检查记录表
安全培训记录表
安全培训记录表
信息反馈记录表
信息反馈记录表
信息反馈记录表
信息反馈记录表。

山东省气瓶充装许可实施细则第一章总则第一条为规范气瓶充装行政许可工作，加强气瓶充装单位安全管理，确保气瓶充装和使用安全，根据•中华人民共和国行政许可法‣、•特种设备安全监察条例‣、•危险化学品安全管理条例‣、•气瓶安全监察规定‣、•气瓶充装许可规则‣以及•山东省特种设备安全监察条例‣，结合本省实际，制定本实施细则。

第二条本实施细则适用于本省境内气瓶充装单位的充装许可和监督管理工作。

第三条全省各级质监部门负责本细则的实施。

气瓶充装鉴定评审机构应当经省质监部门受理和批准，对所出具鉴定评审报告的真实性负责，并接受各级质监部门的监督管理。

（一）省质监部门负责下列工作：1、负责气瓶充装行政许可发（换）证工作；2、负责气瓶充装鉴定评审机构的受理、审批工作；3、负责鉴定评审人员的日常管理工作；4、其他应由省质监部门负责的工作。

（二）市质监部门负责下列工作：1、负责气瓶充装行政许可受理、审批工作；2、负责将申报资料输入省局金质工程特种设备信息化管理系统数据库；3、负责组织对本行政区域气瓶充装单位进行年度监督检查和抽查工作；4、负责对企业提供的自有产权气瓶档案进行网上建档工作；5、负责对气瓶充装许可鉴定评审工作现场监督。

（三）县（市、区）质监部门负责气瓶充装单位的日常监督检查工作。

第四条•气瓶充装许可证‣（见附件1）有效期4年。

未取得•气瓶充装许可证‣的单位，不得从事气瓶充装工作。

第五条鼓励气瓶充装单位按照省财政厅、省安监局转发•财政部、安全生产监管总局关于印发†高危行业企业安全生产费用财务管理暂行办法‡的通知‣（鲁财企…2007‟12号）要求，提取安全生产专项经费，建立充装过程视频监控，确保安全生产。

第六条鼓励气瓶充装单位连锁经营或规模化经营，一个气瓶充装站有多个充装地址（同一种充装介质）时，应建立统一的充装质量管理体系及各分点的充装质量体系，其自有气瓶的量可以多个充装地址合并计算，使用一个充装许可证和气瓶充装单位标志，但其他条件仍需单独满足。

气瓶检查登记制度一、用户在送瓶来充装时，应先对气瓶进行了检查，确认其气瓶产权是否为本站所有或者为本站托管气瓶，作好登记；二、气瓶充装前，应有专人对气瓶逐只进行充装前的检查，确认瓶内气体并做好记录。

三、对属于下列情况之一的气瓶，应进行处理，否则严禁充装：1、钢印标记、颜色标记不符合规定，对瓶内介质未确认的；2、附件损坏、不全或者不符合规定的；3、瓶内无剩余压力的；4、超过检验有效期的；5、经外观检查，存在明显损伤，需进一步检验的；6、氧化或强氧化性气体气瓶沾有油脂的；7、易燃气体气瓶的首次充装或定期检验后的首次充装，未经置换或抽真空处理的。

气瓶检查登记制度（2）指的是对气瓶的安全性进行定期检查，并将检查结果登记的制度。

该制度旨在确保气瓶在使用过程中的安全性，防止气瓶出现泄漏、破裂等安全问题，从而保障人员和环境的安全。

气瓶检查登记制度一般包括以下内容：1. 定期检查：规定对气瓶进行定期检查，检查周期一般根据气瓶的类型和使用频率而定。

检查内容包括气瓶外观是否完好、压力是否正常、阀门是否正常等。

2. 检查机构：规定进行气瓶检查的机构和人员的资质要求，确保检查的专业性和权威性。

3. 检查记录：对每个被检查的气瓶进行记录，包括气瓶的编号、检查日期、检查结果等信息。

这些记录可以用于追溯气瓶的使用历史和问题排查。

4. 故障处理：如果气瓶在检查中出现问题，需要记录并及时报告相关部门，进行修复或淘汰处理。

通过气瓶检查登记制度，可以有效管理和控制气瓶的安全风险，减少事故的发生概率，保障人员和环境的安全。

气瓶检查登记制度（3）是指对气瓶进行定期检查，并记录检查信息的一项管理制度。

它的目的是确保气瓶的安全性能，保护使用者的人身和财产安全。

气瓶是一种用于储存和运输压缩气体的容器，常见的包括液化石油气罐、氧气瓶等。

由于气瓶内部储存的气体具有压力，一旦发生泄漏或其他安全问题，可能会导致爆炸、火灾等严重后果。

因此，对气瓶进行定期检查是十分必要的。

充装单位制度目录及有关要求（1）各类人员岗位责任制（包括负责人或站长、技术负责人、安全员、充装人员、检查人员及其他辅助工岗位）；（2）气瓶建档（包括电子档案和文本档案）、标识（包括警示标签和充装标签）、定期检验和维护保养制度；（3）安全管理制度（包括安全教育、安全生产、安全检查等内容）；（4）用户信息反馈制度（包括瓶装气体销售单位和使用单位的信息）；（5）压力容器（含液化气体罐车）、压力管道等特种设备的使用管理以及定期检验制度；（6）计量器具与仪器仪表校验制度；（7）气瓶检查登记制度；（8）气瓶储存、发送制度；（9）资料保管制度（例如充装资料、设备档案等）；（10）不合格气瓶处理制度；（11）各类人员培训考核制度；（12）用户宣传教育及服务制度；（13）事故上报制度；（14）事故应急救援预案定期演练制度；（15）接受安全监察的管理制度 ( 包括许可证管理，检查后得整改等 ) 。

附件 2充装记录表（ 1）气瓶充装前检查、充装过程和充装后复查记录充装前的检查充装过程检查序瓶体外观余压充装 瓶 瓶充 号体 有体装安全 正常 管道气瓶钢印码气瓶自 生产单 下次检验气瓶有 无 温 重无无 附件 （或 压力 号重（ kg)位日期颜色无腐 无 泄 度 量 无裂损完好抽真 （ MPa蚀变变 漏 正 （ k纹伤空）)形形常g)1 2 3 4 5 6 7 8 9 10 11 12 131415 1617充装后的检查复警 充所属单位（门 秤 有 示 装 封 重 无 标 标 口 市）量 泄 志 签完（ k 漏完 完 好 g)好好181920说明：上述各项检查目，如无问题打“∨”，如有异常文字说明。

充装人员：审核：（ 2）气瓶收发记录表送瓶门市（单位）：日期：收空瓶记录发瓶记录合格数量超期数量问题瓶数量（只）充装合格数量（只）未充装数量（只）说明气瓶型号抽残数量（只）（只）（只）YSP-50YSP-15YSP-5送瓶人发瓶人接收人接收人气瓶收发记录表送瓶门市（单位）：日期：收空瓶记录发瓶记录气瓶型号合格数量超期数量抽残数量（只）问题瓶数量（只）充装合格数量（只）未充装数量（只）说明（只）（只）YSP-50YSP-15YSP-5送瓶人发瓶人接收人接收人（ 3）抽真空（置换）记录表序号气瓶钢印码真空度操作人员日期序号气瓶钢印码真空度操作人员日期气瓶型号气瓶型号号号11 22 33 44 55 66 77 88 99 1010 1111 1212 13131414151516161717181819192020（ 4）残液处理记录表操作人抽残压抽残前气抽残后气操作人气瓶钢印抽残前气抽残后气日期气瓶钢印码瓶重量瓶重量日期抽残压瓶重量序号力序号码号瓶重量员号（ kg)（ kg)员力 (MPa)（ kg)(MPa)（ kg) 1122334455667788991010111112121313141415151616171718181919（ 5）不合格气瓶隔离处理记录表序号气瓶钢印码号气瓶型号不合格原因处理措施处理时间操作人员备注12345678910111213141516171819（6）质量信息反馈记录时间年月日信息反馈门市（单位）气瓶钢印码存在的问题处置措施充装单位的整改措施处置操作人员充装单位领导意见信息反馈记录时间年月日信息反馈门市（单位）气瓶钢印码存在的问题处置措施充装单位的整改措施处置操作人员充装单位领导意见信息反馈记录时间年月日信息反馈门市（单位）气瓶钢印码存在的问题处置措施充装单位的整改措施处置操作人员充装单位领导意见（7）罐车装 ( 卸) 记录车采空车压空车温罐体使罐体本次罐体、安全重车压重车温开始装车完司装车装车空车重检验有效附件是否完重车重液位高押运员复核号购力（ MPa)度（℃ )用证号力度（℃ )装车毕时间机操作量（ t ）期好量（吨）度（ m)及证号员人（ MPa)时间员罐车装 ( 卸) 记录日供应重车重量重车压重车温液位高空车重空车压空车温开卸卸车完押运员卸车操卸车复车号商（ t ）力（MPa)度（℃)度（ m)量（ t ）力（ MPa)度（℃)时间毕时间司机作人员核人员期及证号罐车装 ( 卸) 记录日车号供应重车重量重车压重车温液位高空车重空车压空车温开卸卸车完司机押运员卸车操卸车复期商（ t ）力（MPa)度（℃)度（ m)量（ t ）力（ MPa)度（℃)时间毕时间及证号作人员核人员（ 8）员工安全培训记录时间年月日地点培训主题主讲人员（签名）参加培训人员（签名）培训内容单位主管领导审核意见员工培训记录时间年月日地点培训主题主讲人员（签名）参加培训人员（签名）培训内容单位主管领导审核意见员工培训记录时间年月日地点培训主题主讲人员（签名）参加培训人员（签名）培训内容单位主管领导审核意见设备运行记录（ 9）表一时间：运行项目设备名称开机时间停机时间进气管压力 (MPa)出气管压力 (MPa)进气管温度（℃ )出气管温度（℃ )操作人1 号压缩机2 号压缩机设备名称运行项目停机时间进气管压力 (MPa)出气管压力 (MPa)操作人开机时间1 号叶片泵2 号叶片泵表二时间：9:0015:0020:00翌日 2:00罐号压力（ MPa)温度（℃ )压力（ MPa) 温度（℃ )压力（ MPa)温度（℃ )压力（ MPa)温度（℃)液位液位液位液位残液罐1号储罐2号储罐3号储罐4号储罐5号储罐6号储罐操作人：审核人：（ 10）安全巡查记录时间：检查项目罐号进液管根部阀出液管根部阀及密封及密封面面残液罐号储罐号储罐号储罐号储罐管道（密、阀门、全阀）管道（密、阀门、全阀）路卸车 1 号液相胶管 1 号气相胶管栈桥车槽车充 1 号液相胶管装台进气管根出气管根部排污管根温度计及 1 号人孔盖密 2 号人孔液位计上接液位计下放散管阀门安全阀及密部阀及密部阀及密压力表及表座管阀及密封接管阀及阀及密封面接口封面盖密封面及密封面封面封面封面面密封面2 号液相胶管2 号气相胶3 号液相胶3 号气相胶管4 号液相胶管4 号气相胶5 号液相胶管5 号气相胶6号液相胶管 6 号气相胶管管管管管1 号气相胶管2 号液相胶管 2 号气相胶管3 号液相胶管 3 号气相胶管4 号液相胶管 4 号气相胶管进气压力表出气压力表进气温度表出其温度表缸体电动机止回阀连轴器连通阀号压缩机进液管压力表出液管压力表电动机泵体进气防震管出气防震管连通阀号叶片泵号叶片泵进液管压力表出液管压力表电动机泵体进气防震管出气防震管稳压管压力表及表座安全阀及密封面安全阀及密封面液位高度排污阀液分离器压力表及表座消防水泵消防栓灭火器消防水池水位水带高压水枪防雷设施防设施明：本表由安全管理人员每日下午14 点 30 分按照要求检查完毕后在相应的栏目打“Ｖ”确认无异常。

气瓶安装抽真空、置换作业指导书及置换报告车牌号：气瓶型号编号：测试日期：年月日置换人：质量负责人：一、测试设备及工具： 1 、 X-1 型真空泵 ; 氮气瓶二、支撑文件：?抽真空、置换操作规程?。

工序测试要求测试结果备注1、合格□不合格□1检查设备是否完好。

2、不合格记录检验员：1、合格□不合格□录2管路、气瓶是否安装结束。

检验员：1、合格□不合格□3, 开启瓶阀及充气阀确认连接良好后2、不合格记录吸气头插入充气阀, 开启电源。

检验员：1、合格□不合格□2、不合格记录4观察真空表，其数值应在至之间。

检验员：1、合格□不合格□2、不合格记录5抽毕真空后 , 立即关闭充气阀, 抽出吸气头再插入置换充气头, 开启气阀对气瓶及管道进行充氮气。

检验员：1、合格□不合格□2、不合格记录6注入 1—2Mpa 氮气后，关闭充气阀，拔出置换充气头，置换完毕。

检验员：CNG汽车高压管路气密性检漏试验作业指导书及检测报告车牌号：气瓶型号编号：测试日期：年月日试验人：质量负责人：一、测试设备及工具： 1 、 GBS40B型〔 HK-140A 型〕测试台 ) 气密性试验专用装置或功能相当的测试台( 自制 ) ； 2、检漏液； 3、扳手； 4、空气压缩机等。

二、支撑文件： ?供气系统高压管路气密性检漏试验操作规程?。

工序测试要求测试结果备注该项作业是在低压检漏之后的供气系统高压管路的气密检验, 作业前应先检查空压机与增压泵之连接是否完1、合格□ 不合格□2、不合格记录1好 , 然后启动空压机。

检验员：2开启增压泵进气开关, 增压泵开始工作。

检查增压泵工作是否正常。

1、合格□ 不合格□录检验员：已改装车辆〔在低压检漏后〕。

关闭瓶口阀，将高压充气头插入该车充气阀充气孔中，开启充气阀，开启增压3泵高压针阀。

此时高压气体已与车辆高压管路连接。

4观察增压泵上压力表，待指针到达22MPa-23 MPa 后，立即关闭增压泵进气开关。

5用检漏液涂于所有管路接头上，3min 内不得有气泡产生，同时观察压力表指针是否有衰减现象。
