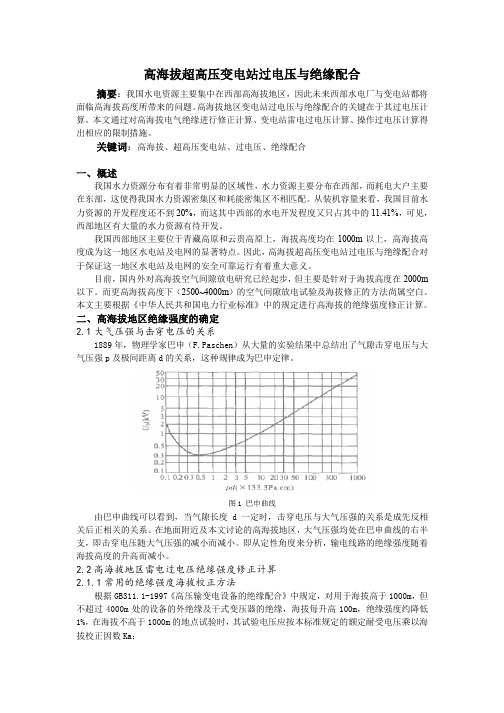

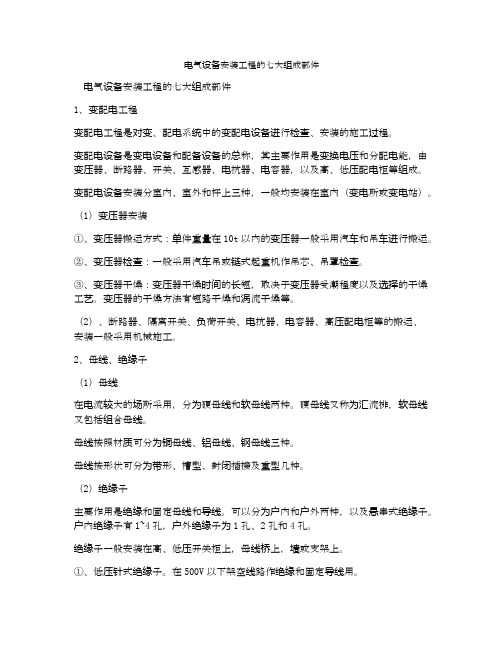

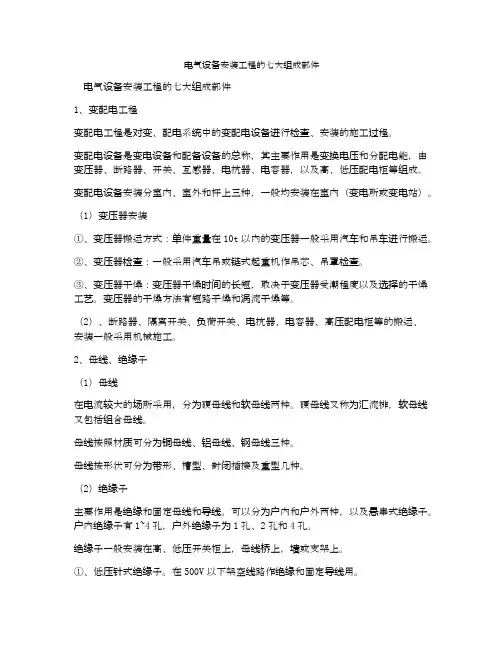

电气设备安装工程的七大组成部件电气设备安装工程的七大组成部件1、变配电工程变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。
变配电设备是变电设备和配备设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。
变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）。
（1）变压器安装①、变压器搬运方式：单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。
②、变压器检查：一般采用汽车吊或链式起重机作吊芯、吊罩检查。
③、变压器干燥：变压器干燥时间的长短，取决于变压器受潮程度以及选择的干燥工艺。
变压器的干燥方法有短路干燥和涡流干燥等。
（2）、断路器、隔离开关、负荷开关、电抗器、电容器、高压配电柜等的搬运、安装一般采用机械施工。
2、母线、绝缘子（1）母线在电流较大的场所采用，分为硬母线和软母线两种。
硬母线又称为汇流排，软母线又包括组合母线。
母线按照材质可分为铜母线、铝母线、钢母线三种。
母线按形状可分为带形、槽型、封闭插接及重型几种。
（2）绝缘子主要作用是绝缘和固定母线和导线。
可以分为户内和户外两种，以及悬串式绝缘子。
户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。
绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。
①、低压针式绝缘子。
在500V以下架空线路作绝缘和固定导线用。
②、低压蝶式瓷绝缘子。
用于500V以下架空线路的终端、耐张、转角杆，作为绝缘和固定导线。
③、接线端子（线鼻子）。
有铜质和铝质两种。
3、控制设备与低压电器电气控制设备主要是低压盘（屏）、柜、箱的安装，以及各式开关、低压电气器具、盘柜、配线、接线端子等动力和照明工程常用的控制设备与低压电器的安装。
其中配电箱（盘）根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。
根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。
三级配电系统电路布线详解三级配电系统是指高、中、低三个电压级别的供电系统，它们分别为220KV、35KV和10KV，提供给不同范围的电力设备使用。
三级配电系统一般由变电站、主配电站、分配电站、用户分配变电室等多个环节组成，下面就来详细讲解三级配电系统的电路布线及其要点。
一、三级配电系统的基本布线三级配电系统的基本布线如下：1. 220KV高压线路：从变电站主变压器的高压侧出线，经过电缆隧道、电缆沟、铁塔等输送到主配电站，在主配电站接入35KV变压器，再转换成35KV电压供给主配电站负载。
2. 35KV中压线路：从主配电站的中压侧出线，经过电力电缆或空中架空输电线路输送到分配电站，在分配电站接入10KV变压器，转换成10KV电压再供给各个用户。
3. 10KV低压线路：从分配电站的低压侧出线，经过环网柜、变电室等设备的配电系统，输送到用户的电气设备中。
二、电路布线要点1. 三级配电系统的线路布线应遵循“短、粗、直”的原则，在保证负载供电的前提下尽量减少线路的长度和电阻，减少线路的损耗，提高供电的可靠性。
2. 三级配电系统应设置过载、短路保护等安全配电装置，预防电力设备由于超负荷或短路等故障而造成损坏。
3. 三级配电系统的线路应配备接地线，以保障设备及人身安全。
4. 高、中、低压线路之间要设置电压互感器、合成电容器等电力综合装置，确保三级配电系统的电力质量和稳定性。
5. 三级配电系统线路的敷设要注意环保要求，尽可能避免在城市绿化带等环境敏感区域进行施工，减少对环境的影响。
6. 在三级配电系统中，高压线路必须通过电缆隧道、电缆沟、铁塔等方式进行敷设，而中、低压线路则可以通过空中架空、地下埋管等方式进行敷设，要根据实际情况，选择合理的敷设方式。
三、总结三级配电系统是供给不同范围的电力设备使用的高、中、低三个电压级别的供电系统。
它由变电站、主配电站、分配电站、用户分配变电室等组成，其基本布线是220KV高压线路、35KV中压线路和10KV低压线路。

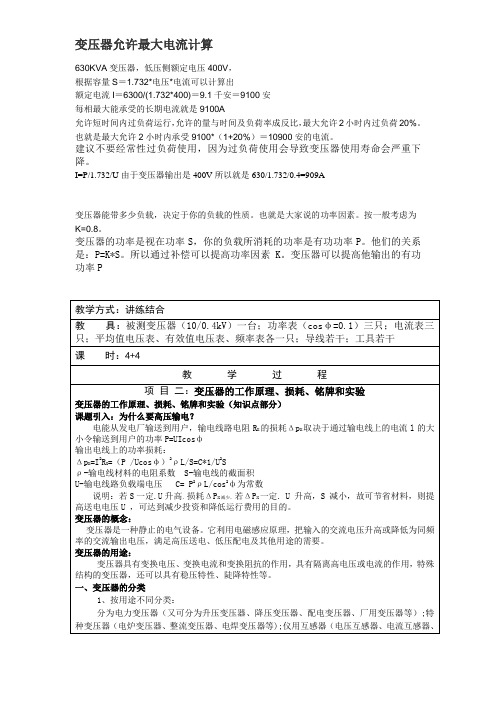

630KVA变压器，低压侧额定电压400V，根据容量S＝1.732*电压*电流可以计算出额定电流I＝6300/(1.732*400)＝9.1千安＝9100安每相最大能承受的长期电流就是9100A允许短时间内过负荷运行，允许的量与时间及负荷率成反比，最大允许2小时内过负荷20%。
也就是最大允许2小时内承受9100*（1+20%）＝10900安的电流。
建议不要经常性过负荷使用，因为过负荷使用会导致变压器使用寿命会严重下降。
I=P/1.732/U由于变压器输出是400V所以就是630/1.732/0.4=909A变压器能带多少负载，决定于你的负载的性质。
也就是大家说的功率因素。
按一般考虑为K=0.8。
变压器的功率是视在功率S，你的负载所消耗的功率是有功功率P。
他们的关系是：P=K*S。
所以通过补偿可以提高功率因素K。
变压器可以提高他输出的有功功率P教学方式：讲练结合教具：被测变压器（10/0.4kV）一台；功率表（cosφ=0.1）三只；电流表三只；平均值电压表、有效值电压表、频率表各一只；导线若干；工具若干课时：4+4教学过程项目二：变压器的工作原理、损耗、铭牌和实验变压器的工作原理、损耗、铭牌和实验（知识点部分）课题引入：为什么要高压输电？电能从发电厂输送到用户，输电线路电阻R X的损耗Δp X取决于通过输电线上的电流l的大小令输送到用户的功率P=UIcosф输出电线上的功率损耗：Δp X=I2R X=（P /Ucosφ）2ρL/S=C*1/U2Sρ-输电线材料的电阻系数 S-输电线的截面积U-输电线路负载端电压 C= P2ρL/cos2ф为常数说明：若S一定.U升高，损耗ΔP X减少，若ΔP X一定. U 升高，S 减小，故可节省材料，则提高送电电压U ，可达到减少投资和降低运行费用的目的。
变压器的概念：变压器是一种静止的电气设备。
它利用电磁感应原理，把输入的交流电压升高或降低为同频率的交流输出电压，满足高压送电、低压配电及其他用途的需要。

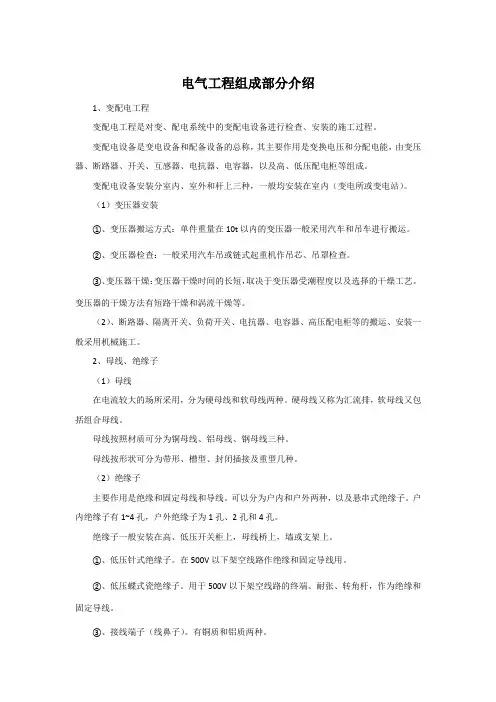

电气工程组成部分介绍1、变配电工程变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。
变配电设备是变电设备和配备设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。
变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）。
（1）变压器安装①、变压器搬运方式：单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。
②、变压器检查：一般采用汽车吊或链式起重机作吊芯、吊罩检查。
③、变压器干燥：变压器干燥时间的长短，取决于变压器受潮程度以及选择的干燥工艺。
变压器的干燥方法有短路干燥和涡流干燥等。
（2）、断路器、隔离开关、负荷开关、电抗器、电容器、高压配电柜等的搬运、安装一般采用机械施工。
2、母线、绝缘子（1）母线在电流较大的场所采用，分为硬母线和软母线两种。
硬母线又称为汇流排，软母线又包括组合母线。
母线按照材质可分为铜母线、铝母线、钢母线三种。
母线按形状可分为带形、槽型、封闭插接及重型几种。
（2）绝缘子主要作用是绝缘和固定母线和导线。
可以分为户内和户外两种，以及悬串式绝缘子。
户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。
绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。
①、低压针式绝缘子。
在500V以下架空线路作绝缘和固定导线用。
②、低压蝶式瓷绝缘子。
用于500V以下架空线路的终端、耐张、转角杆，作为绝缘和固定导线。
③、接线端子（线鼻子）。
有铜质和铝质两种。
3、控制设备与低压电器电气控制设备主要是低压盘（屏）、柜、箱的安装，以及各式开关、低压电气器具、盘柜、配线、接线端子等动力和照明工程常用的控制设备与低压电器的安装。
其中配电箱（盘）根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。
根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。
根据制作材质可分为铁制、木制及塑料制品，现场运用较多的是铁制配电箱。
35kV 2750kVA箱式变压器招标文件2015年12月目录货物需求表 (3)1 概述 (5)2 定义与术语 (5)3 执行标准和引用文件 (6)4 工程概述 (8)5 设备技术性能 (10)6 技术数据应答表 (23)7 供货范围及交货进度 (26)附录A 投标人应提供的其他资料 (30)附录B 技术参数条款变更表 (30)货物需求表设备名称主要技术参数数量交货期交货地点40.5kV 箱式变电站每台箱式变包含以下设备：1、变压器本体室：内含：全密封油浸式三相双绕组无励磁调压升压变压器1台，型号S11-2800/35。
额定电压：35kV额定容量：2800kVA电压比：35±2×2.5%/0.69kV阻抗电压：Ud=10％接线组别：D，yn11冷却方式：0NAN/ONAF2、35kV SF6绝缘充气式环网柜,内配：35kV 真空断路器1组，20kA35kV三工位隔离开关 1组，630A，20kA，50kA带电显示器2组插拔式避雷器1组， 51/137kV电流互感器1组，75/1A 0.5/5P30箱变保护测控装置，1套插拔式电缆终端1/2/3组（详见分组接线图）3、低压配电室，内含：三相双绕组环氧浇注干式变压器1台SG-160/0.69低压避雷器，1组1kV 电流互感器 3000/1A 10P30/0.5低压框架断路器0.69kV,3150A/50kA塑壳断路器：5只多功能电度表：1只19台具体交货时间见商务部分指定地点箱式变电站接线示意图（注：图中电缆终端仅为示意，具体接线及数量见分组接线图）1 概述1.1本技术规范提出了莆田石盘风电场工程40.5kV箱式变电站的供货范围、设备的技术规格、遵循的技术标准、结构、性能和试验等方面的技术要求。
1.2买方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准。
卖方应提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。

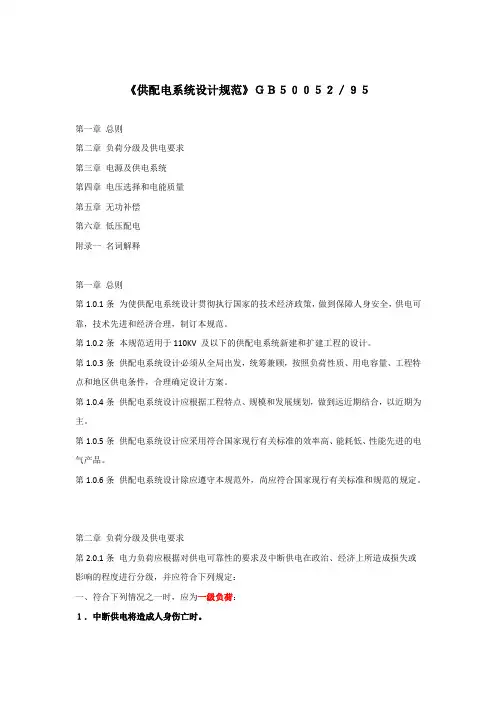

《供配电系统设计规范》ＧＢ５００５２／９５第一章总则第二章负荷分级及供电要求第三章电源及供电系统第四章电压选择和电能质量第五章无功补偿第六章低压配电附录一名词解释第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV 及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
２．中断供电将影响重要用电单位的正常工作。
⾼压配电装置及电缆的选择⾼压配电装置及电缆的选择⼀⾼压配电装置的选择1、选择原则根据环境和供电要求，确定其型式和参数是⾼压配电装置选择的主要能容。
⾼压配电装置的型式应符合《煤矿安全规程》第四百四⼗四条规定。
配电装置电⽓参数选择应符合下述条件： 1）按正常条件选择额定电压和额定电流井下⾼压配电装置的额定电压V N 应与井下⾼压⽹络的额定电压等级相等，即设备的额定电压不应⼩于其装设处的额定电压。
井下⾼压配电装置的额定电流I N 不应⼩于其所控制的设备或线路的长时间最⼤⼯作电流I ca ，即I N ≥I ca 2）冻稳定和热稳定校验 3）断流能⼒的校验下⾯对KBSGZY-1000和KBSGZY-500移动变电站的⾼压配电装置的选择。
由于这4太移动变电站均设于采区变电所内，按《煤矿安全规程》第四百四⼗四条规定应选隔爆型。
（1）按额定参数选择《煤矿井下技术规定》中规定：井下⽤移动变电站，动⼒变压器⾼压侧应有短路，过负荷和⽆压释放保护;供给移动变电站的⾼压馈电线还应有电缆监视保护。
BGP-6、BGP3-6A 、BGP5-6型等⾼压隔爆配电箱均符合要求；考虑到运⾏、维护⽅便，使⽤安全可靠，我们选⽤BGP5-6型带真空断路器的隔爆配电箱。
（⼀）KBSGZY-1000型移动变电站⾼压配电箱的选择 1. 配电装置额定电压：选定为6KV2. 配电装置额定电流应⼤于移动变电站的最⼤长时⼯作电流。
移动变电站最⼤长时⼯作电流即额定电流I N,T 为N,T S I =N,TI 96.2A ==S N,T ──变压器额定容量，KV*AV N,T ──变压器⾼压侧额定电压，KV由上式的计算我们选BGP5-6\100型隔爆真空配电器两台，其主要参数见表（⼆）KBSGZY-500型移动变电站⾼压配电箱的选择 1.额定电压选定为6KV2.额定电流应⼤于变压器的额定电流即最⼤长时⼯作电流。
N,T5000*I 48.1KV A A ==我们选BGP5-6\50型真空隔爆配电装置箱两台。
变电站基础知识变电站基础知识⼀、供电电压等级划分与带电体的安全距离安全特低电压---50V及以下低压---1000V及以下中压---3…35KV ⾼压---66…220KV超⾼压---330…500KV 特⾼压---500KV以上带电作业时⼈⾝与带电体的安全距离⼯作⼈员⼯作中正常活动范围与带电设备的安全距离⼆、负荷分类及重要性⼀类负荷也称⼀级负荷，指突然中断供电将会造成⼈⾝伤亡或会引起对周围环境严重污染，造成经济上的巨⼤损失，如重要的⼤型设备损坏，重要产品或⽤重要原料⽣产的产品⼤量报废，连续⽣产过程被打乱，且需很长时间才能恢复⽣产；以及突然中断供电将会造成社会秩序严重混乱或产⽣政治上的严重影响的，如重要的交通与通讯枢纽、国际社交场所等⽤电负荷。
⼆类负荷也称⼆级负荷，是指突然中断供电会造成较⼤的经济损失，如⽣产的主要设备损坏，产品⼤量报废或减产，连续⽣产过程需较长时间才能恢复；突然中断供电将会造成社会秩序混乱或在政治上产⽣较⼤影响，如交通与交通枢纽、城市主要⽔源、⼴播电视、商贸中⼼等的⽤电负荷。
三类负荷也称三级负荷，是指不属于上述⼀类和⼆类负荷的其他负荷，对这类负荷，突然中断供电所造成的损失不⼤或不会造成直接损失。
对于⼀级负荷的⽤电设备，应按有两个以上的独⽴电源供电，并辅之以其他必要的⾮电⼒电源的保安措施。
三、变电所定义、组成、分类变电所是联结电⼒系统的中间环节，⽤以汇集电源、升降电压和分配电⼒，通常由⾼低压配电装置、主变压器、主控制室和相应的设施以及辅助⽣产建筑物等组成。
根据其在系统中的位置、性质、作⽤及控制⽅式等，可分为升压变电所、降压变电所、枢纽变电所、地区变电所、终端变电所，有⼈值班变电所和⽆⼈值班变电所。
四、电⽓设备概述变换设备指按系统⼯作要求来改变电压或电流的设备，例如电⼒变压器、电压互感器、电流互感器及变流设备等。
控制设备指按系统⼯作要求来控制电路通断的设备，例如各种⾼低压开关。
保护设备指⽤来对系统进⾏过电流和过电压保护的设备，例如⾼低压熔断器和避雷器⽆功补偿设备指⽤来补偿系统中的⽆功功率、提⾼功率因数的设备，例如并联电容器。
