电动切换阀介绍资料讲解

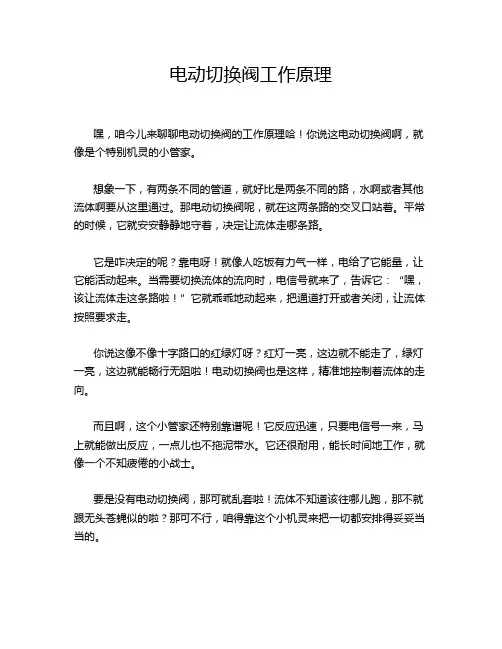

电动切换阀工作原理
嘿，咱今儿来聊聊电动切换阀的工作原理哈！你说这电动切换阀啊，就像是个特别机灵的小管家。

想象一下，有两条不同的管道，就好比是两条不同的路，水啊或者其他流体啊要从这里通过。

那电动切换阀呢，就在这两条路的交叉口站着。

平常的时候，它就安安静静地守着，决定让流体走哪条路。

它是咋决定的呢？靠电呀！就像人吃饭有力气一样，电给了它能量，让它能活动起来。

当需要切换流体的流向时，电信号就来了，告诉它：“嘿，该让流体走这条路啦！”它就乖乖地动起来，把通道打开或者关闭，让流体按照要求走。

你说这像不像十字路口的红绿灯呀？红灯一亮，这边就不能走了，绿灯一亮，这边就能畅行无阻啦！电动切换阀也是这样，精准地控制着流体的走向。

而且啊，这个小管家还特别靠谱呢！它反应迅速，只要电信号一来，马上就能做出反应，一点儿也不拖泥带水。

它还很耐用，能长时间地工作，就像一个不知疲倦的小战士。

要是没有电动切换阀，那可就乱套啦！流体不知道该往哪儿跑，那不就跟无头苍蝇似的啦？那可不行，咱得靠这个小机灵来把一切都安排得妥妥当当的。

你再想想，在很多工业生产的地方，都需要精确地控制流体的流向和流量吧？电动切换阀就在这里发挥着大作用呢！它能保证生产过程顺利进行，不出差错。

咱生活中很多地方都有它的身影呢，虽然咱可能平时不太注意到它。

但你仔细想想，那些复杂的管道系统里，肯定有它在默默地工作着呀！
所以说呀，这电动切换阀别看它小小的，作用可大着呢！它就像是一个幕后英雄，默默地为我们的生活和生产保驾护航。

咱可得好好珍惜它，好好利用它，让它发挥出更大的价值来！这就是电动切换阀的工作原理，是不是挺有意思的呀？。

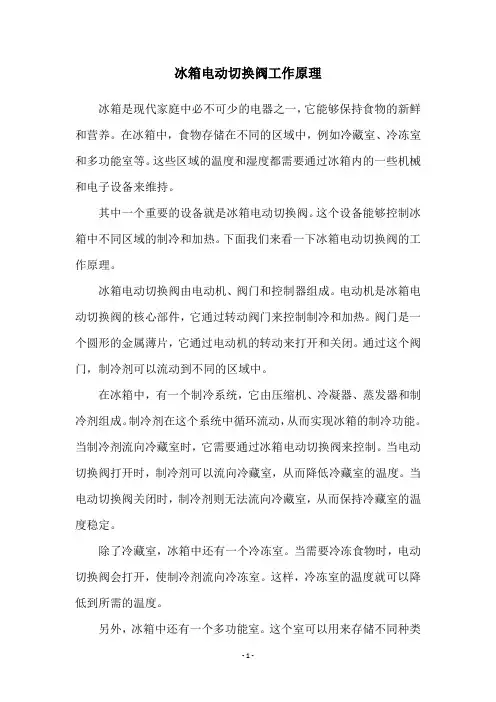

冰箱电动切换阀工作原理冰箱是现代家庭中必不可少的电器之一，它能够保持食物的新鲜和营养。

在冰箱中，食物存储在不同的区域中，例如冷藏室、冷冻室和多功能室等。

这些区域的温度和湿度都需要通过冰箱内的一些机械和电子设备来维持。

其中一个重要的设备就是冰箱电动切换阀。

这个设备能够控制冰箱中不同区域的制冷和加热。

下面我们来看一下冰箱电动切换阀的工作原理。

冰箱电动切换阀由电动机、阀门和控制器组成。

电动机是冰箱电动切换阀的核心部件，它通过转动阀门来控制制冷和加热。

阀门是一个圆形的金属薄片，它通过电动机的转动来打开和关闭。

通过这个阀门，制冷剂可以流动到不同的区域中。

在冰箱中，有一个制冷系统，它由压缩机、冷凝器、蒸发器和制冷剂组成。

制冷剂在这个系统中循环流动，从而实现冰箱的制冷功能。

当制冷剂流向冷藏室时，它需要通过冰箱电动切换阀来控制。

当电动切换阀打开时，制冷剂可以流向冷藏室，从而降低冷藏室的温度。

当电动切换阀关闭时，制冷剂则无法流向冷藏室，从而保持冷藏室的温度稳定。

除了冷藏室，冰箱中还有一个冷冻室。

当需要冷冻食物时，电动切换阀会打开，使制冷剂流向冷冻室。

这样，冷冻室的温度就可以降低到所需的温度。

另外，冰箱中还有一个多功能室。

这个室可以用来存储不同种类的食物，例如蔬菜、水果和饮料等。

当需要加热或保温时，电动切换阀会打开，使制冷剂流向多功能室。

这样，多功能室的温度就可以升高到所需的温度。

除了以上三个区域，一些高端的冰箱还配备了葡萄酒柜和冰块机等功能。

这些功能也需要通过电动切换阀来控制。

总结一下，冰箱电动切换阀是冰箱中的一个关键部件，它能够控制不同区域的制冷和加热，从而保持食物的新鲜和营养。

通过电动切换阀的控制，冰箱可以实现不同的功能，例如冷藏、冷冻、保温和制冰等。

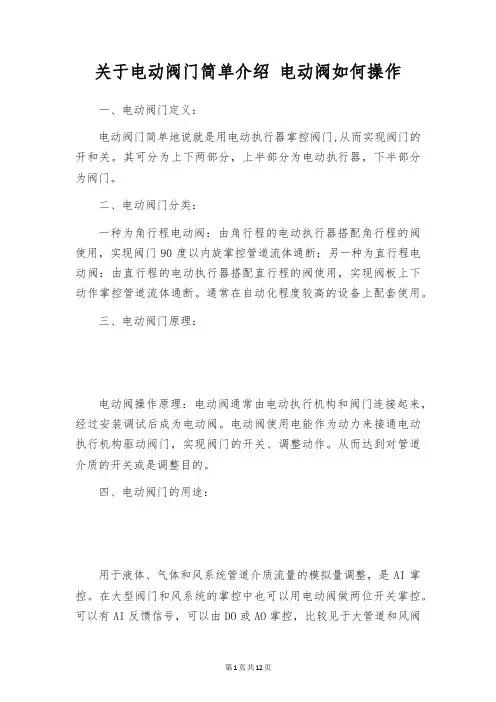

关于电动阀门简单介绍电动阀如何操作一、电动阀门定义：电动阀门简单地说就是用电动执行器掌控阀门,从而实现阀门的开和关。

其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。

二、电动阀门分类：一种为角行程电动阀：由角行程的电动执行器搭配角行程的阀使用，实现阀门90度以内旋掌控管道流体通断；另一种为直行程电动阀：由直行程的电动执行器搭配直行程的阀使用，实现阀板上下动作掌控管道流体通断。

通常在自动化程度较高的设备上配套使用。

三、电动阀门原理：电动阀操作原理：电动阀通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀。

电动阀使用电能作为动力来接通电动执行机构驱动阀门，实现阀门的开关、调整动作。

从而达到对管道介质的开关或是调整目的。

四、电动阀门的用途：用于液体、气体和风系统管道介质流量的模拟量调整，是AI掌控。

在大型阀门和风系统的掌控中也可以用电动阀做两位开关掌控。

可以有AI反馈信号，可以由DO或AO掌控，比较见于大管道和风阀等。

电动阀门的构成部分电动阀门是完成阀门长途控、自控和遥控不行短少的驱动设备，其运动进程可由行程、转矩或轴向推力的巨细来操控。

由于阀门电动设备的作业特性和利用率取决于阀门的品种、设备作业标准及阀门在管线或设备上的方位。

电动阀门一般由下列部分构成：专用电动机，特点是过载本领强﹑起动转矩大﹑滚动惯量小，短时﹑断续作业。

减速组织，用以减低电动机的输出转速。

行程操控组织，用以调理和精准操控阀门的启闭方位。

转矩管束组织，用以调理转矩（或推力）并使之不超过预订值。

手动﹑电动切换组织，进行手动或电动操作的联锁组织。

开度指示器，用以显现阀门在启闭进程中所在的方位。

一、依据阀门类型选择电动执行器1、角行程电动执行器（转角360度）适用于蝶阀、球阀、旋塞阀等。

电动执行器输出轴的滚动小于一周，即小于360度，一般为90度就完成阀门的启闭进程操控。

此类电动执行器依据设备接口方式的不同又分为直连式、底座曲柄式两种。

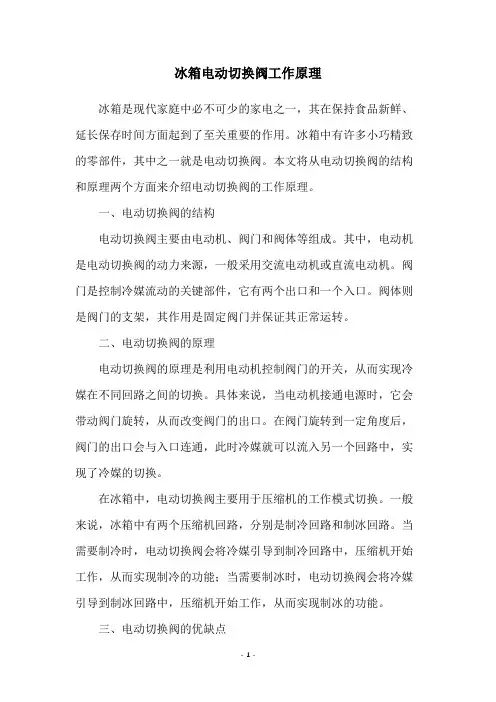

冰箱电动切换阀工作原理冰箱是现代家庭中必不可少的家电之一，其在保持食品新鲜、延长保存时间方面起到了至关重要的作用。

冰箱中有许多小巧精致的零部件，其中之一就是电动切换阀。

本文将从电动切换阀的结构和原理两个方面来介绍电动切换阀的工作原理。

一、电动切换阀的结构电动切换阀主要由电动机、阀门和阀体等组成。

其中，电动机是电动切换阀的动力来源，一般采用交流电动机或直流电动机。

阀门是控制冷媒流动的关键部件，它有两个出口和一个入口。

阀体则是阀门的支架，其作用是固定阀门并保证其正常运转。

二、电动切换阀的原理电动切换阀的原理是利用电动机控制阀门的开关，从而实现冷媒在不同回路之间的切换。

具体来说，当电动机接通电源时，它会带动阀门旋转，从而改变阀门的出口。

在阀门旋转到一定角度后，阀门的出口会与入口连通，此时冷媒就可以流入另一个回路中，实现了冷媒的切换。

在冰箱中，电动切换阀主要用于压缩机的工作模式切换。

一般来说，冰箱中有两个压缩机回路，分别是制冷回路和制冰回路。

当需要制冷时，电动切换阀会将冷媒引导到制冷回路中，压缩机开始工作，从而实现制冷的功能；当需要制冰时，电动切换阀会将冷媒引导到制冰回路中，压缩机开始工作，从而实现制冰的功能。

三、电动切换阀的优缺点电动切换阀作为冰箱中的重要零部件，具有其独特的优缺点。

它的主要优点在于：1. 可以实现自动切换：电动切换阀可以通过电子控制系统实现自动切换，不需要人工干预，从而提高了冰箱的智能化程度。

2. 速度快、精度高：电动切换阀的切换速度快，切换精度高，可以保证冰箱在不同工作模式下的正常运转。

3. 节省空间：电动切换阀体积小、结构简单，不占用过多的空间，可以为冰箱的设计提供更多的自由度。

电动切换阀的主要缺点在于：1. 成本高：电动切换阀相比于其他类型的切换阀来说，成本较高，会增加冰箱的制造成本。

2. 维护困难：电动切换阀由于结构复杂，一旦出现故障，维护难度较大，需要专业人员进行修理。

综上所述，电动切换阀作为冰箱中的重要零部件，其结构和原理都非常复杂，但其具有自动切换、速度快、精度高、节省空间等优点。

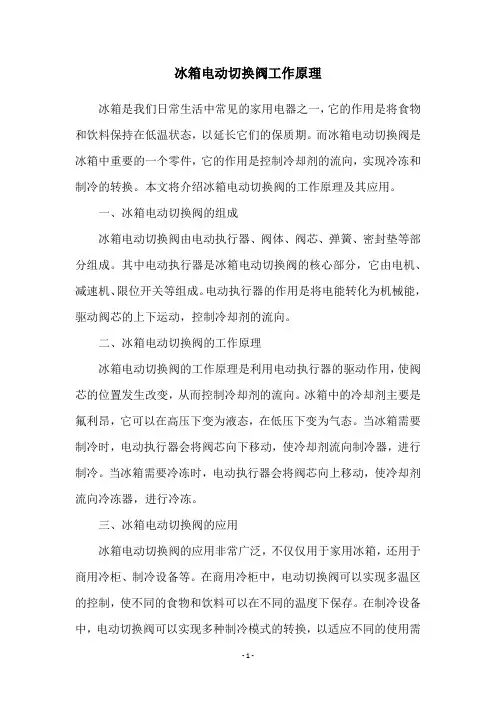

冰箱电动切换阀工作原理冰箱是我们日常生活中常见的家用电器之一，它的作用是将食物和饮料保持在低温状态，以延长它们的保质期。

而冰箱电动切换阀是冰箱中重要的一个零件，它的作用是控制冷却剂的流向，实现冷冻和制冷的转换。

本文将介绍冰箱电动切换阀的工作原理及其应用。

一、冰箱电动切换阀的组成冰箱电动切换阀由电动执行器、阀体、阀芯、弹簧、密封垫等部分组成。

其中电动执行器是冰箱电动切换阀的核心部分，它由电机、减速机、限位开关等组成。

电动执行器的作用是将电能转化为机械能，驱动阀芯的上下运动，控制冷却剂的流向。

二、冰箱电动切换阀的工作原理冰箱电动切换阀的工作原理是利用电动执行器的驱动作用，使阀芯的位置发生改变，从而控制冷却剂的流向。

冰箱中的冷却剂主要是氟利昂，它可以在高压下变为液态，在低压下变为气态。

当冰箱需要制冷时，电动执行器会将阀芯向下移动，使冷却剂流向制冷器，进行制冷。

当冰箱需要冷冻时，电动执行器会将阀芯向上移动，使冷却剂流向冷冻器，进行冷冻。

三、冰箱电动切换阀的应用冰箱电动切换阀的应用非常广泛，不仅仅用于家用冰箱，还用于商用冷柜、制冷设备等。

在商用冷柜中，电动切换阀可以实现多温区的控制，使不同的食物和饮料可以在不同的温度下保存。

在制冷设备中，电动切换阀可以实现多种制冷模式的转换，以适应不同的使用需求。

四、冰箱电动切换阀的维护保养冰箱电动切换阀是冰箱中的重要零件，需要定期进行维护保养。

首先要注意电源的安全问题，保证电源接线正确、绝缘良好。

其次要检查阀体、阀芯、密封垫等部分是否存在损坏或老化现象，及时更换。

还要定期清洗阀体和阀芯，保证其表面干净光滑，以免影响工作效率。

总之，冰箱电动切换阀是冰箱中的重要组成部分，它的工作原理和应用非常广泛。

在日常使用中，我们要注意对其进行维护保养，以保证其正常工作，延长其使用寿命。

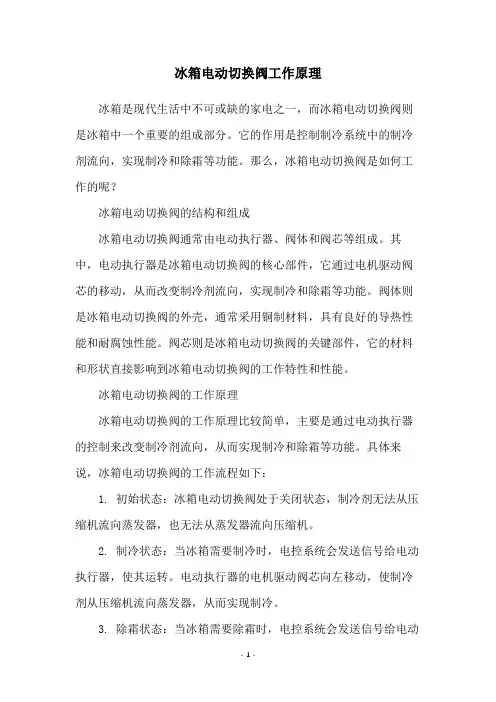

冰箱电动切换阀工作原理冰箱是现代生活中不可或缺的家电之一，而冰箱电动切换阀则是冰箱中一个重要的组成部分。

它的作用是控制制冷系统中的制冷剂流向，实现制冷和除霜等功能。

那么，冰箱电动切换阀是如何工作的呢？冰箱电动切换阀的结构和组成冰箱电动切换阀通常由电动执行器、阀体和阀芯等组成。

其中，电动执行器是冰箱电动切换阀的核心部件，它通过电机驱动阀芯的移动，从而改变制冷剂流向，实现制冷和除霜等功能。

阀体则是冰箱电动切换阀的外壳，通常采用铜制材料，具有良好的导热性能和耐腐蚀性能。

阀芯则是冰箱电动切换阀的关键部件，它的材料和形状直接影响到冰箱电动切换阀的工作特性和性能。

冰箱电动切换阀的工作原理冰箱电动切换阀的工作原理比较简单，主要是通过电动执行器的控制来改变制冷剂流向，从而实现制冷和除霜等功能。

具体来说，冰箱电动切换阀的工作流程如下：1. 初始状态：冰箱电动切换阀处于关闭状态，制冷剂无法从压缩机流向蒸发器，也无法从蒸发器流向压缩机。

2. 制冷状态：当冰箱需要制冷时，电控系统会发送信号给电动执行器，使其运转。

电动执行器的电机驱动阀芯向左移动，使制冷剂从压缩机流向蒸发器，从而实现制冷。

3. 除霜状态：当冰箱需要除霜时，电控系统会发送信号给电动执行器，使其运转。

电动执行器的电机驱动阀芯向右移动，使制冷剂从蒸发器流向压缩机，从而实现除霜。

需要注意的是，冰箱电动切换阀的工作流程是自动化的，完全由电控系统控制。

在实际操作中，电控系统会根据冰箱内部的温度变化和用户的需求来自动调节冰箱电动切换阀的工作状态，从而实现制冷和除霜等功能。

冰箱电动切换阀的优点和应用冰箱电动切换阀具有以下优点：1. 自动化控制：冰箱电动切换阀的工作流程完全由电控系统控制，无需人工干预，从而实现自动化控制。

2. 精准控制：冰箱电动切换阀可以精确控制制冷剂的流向和流量，从而实现精准控制。

3. 高效节能：冰箱电动切换阀可以根据冰箱内部的温度变化和用户的需求自动调节工作状态，从而实现高效节能。

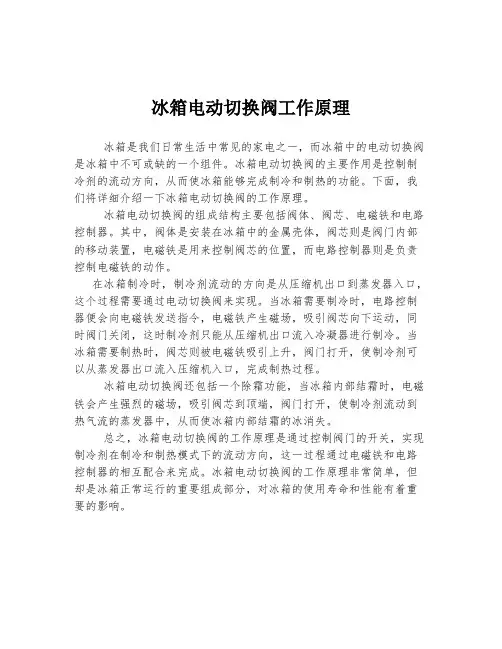

冰箱电动切换阀工作原理
冰箱是我们日常生活中常见的家电之一，而冰箱中的电动切换阀是冰箱中不可或缺的一个组件。

冰箱电动切换阀的主要作用是控制制冷剂的流动方向，从而使冰箱能够完成制冷和制热的功能。

下面，我们将详细介绍一下冰箱电动切换阀的工作原理。

冰箱电动切换阀的组成结构主要包括阀体、阀芯、电磁铁和电路控制器。

其中，阀体是安装在冰箱中的金属壳体，阀芯则是阀门内部的移动装置，电磁铁是用来控制阀芯的位置，而电路控制器则是负责控制电磁铁的动作。

在冰箱制冷时，制冷剂流动的方向是从压缩机出口到蒸发器入口，这个过程需要通过电动切换阀来实现。

当冰箱需要制冷时，电路控制器便会向电磁铁发送指令，电磁铁产生磁场，吸引阀芯向下运动，同时阀门关闭，这时制冷剂只能从压缩机出口流入冷凝器进行制冷。

当冰箱需要制热时，阀芯则被电磁铁吸引上升，阀门打开，使制冷剂可以从蒸发器出口流入压缩机入口，完成制热过程。

冰箱电动切换阀还包括一个除霜功能，当冰箱内部结霜时，电磁铁会产生强烈的磁场，吸引阀芯到顶端，阀门打开，使制冷剂流动到热气流的蒸发器中，从而使冰箱内部结霜的冰消失。

总之，冰箱电动切换阀的工作原理是通过控制阀门的开关，实现制冷剂在制冷和制热模式下的流动方向，这一过程通过电磁铁和电路控制器的相互配合来完成。

冰箱电动切换阀的工作原理非常简单，但却是冰箱正常运行的重要组成部分，对冰箱的使用寿命和性能有着重要的影响。

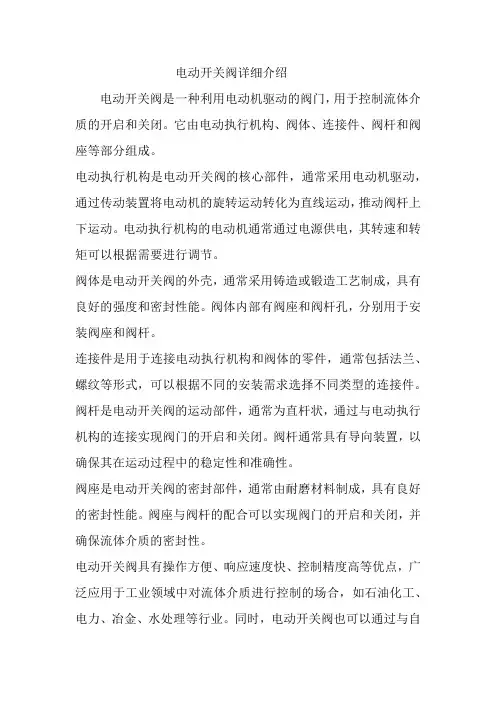

电动开关阀详细介绍
电动开关阀是一种利用电动机驱动的阀门，用于控制流体介质的开启和关闭。

它由电动执行机构、阀体、连接件、阀杆和阀座等部分组成。

电动执行机构是电动开关阀的核心部件，通常采用电动机驱动，通过传动装置将电动机的旋转运动转化为直线运动，推动阀杆上下运动。

电动执行机构的电动机通常通过电源供电，其转速和转矩可以根据需要进行调节。

阀体是电动开关阀的外壳，通常采用铸造或锻造工艺制成，具有良好的强度和密封性能。

阀体内部有阀座和阀杆孔，分别用于安装阀座和阀杆。

连接件是用于连接电动执行机构和阀体的零件，通常包括法兰、螺纹等形式，可以根据不同的安装需求选择不同类型的连接件。

阀杆是电动开关阀的运动部件，通常为直杆状，通过与电动执行机构的连接实现阀门的开启和关闭。

阀杆通常具有导向装置，以确保其在运动过程中的稳定性和准确性。

阀座是电动开关阀的密封部件，通常由耐磨材料制成，具有良好的密封性能。

阀座与阀杆的配合可以实现阀门的开启和关闭，并确保流体介质的密封性。

电动开关阀具有操作方便、响应速度快、控制精度高等优点，广泛应用于工业领域中对流体介质进行控制的场合，如石油化工、电力、冶金、水处理等行业。

同时，电动开关阀也可以通过与自
动控制系统的联动，实现对阀门的远程控制和自动化管理。

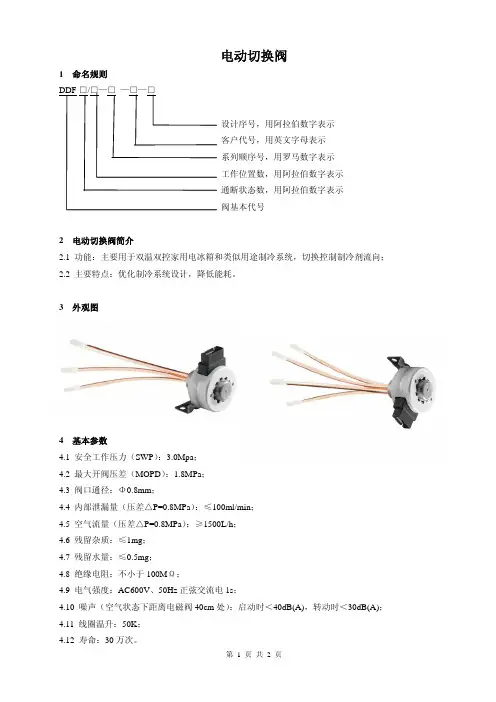

电动切换阀1 命名规则设计序号，用阿拉伯数字表示客户代号，用英文字母表示系列顺序号，用罗马数字表示工作位置数，用阿拉伯数字表示通断状态数，用阿拉伯数字表示阀基本代号2 电动切换阀简介2.1 功能：主要用于双温双控家用电冰箱和类似用途制冷系统，切换控制制冷剂流向；2.2 主要特点：优化制冷系统设计，降低能耗。

3 外观图4 基本参数4.1 安全工作压力（SWP）：3.0Mpa；4.2 最大开阀压差（MOPD）：1.8MPa；4.3 阀口通径：Φ0.8mm；4.4 内部泄漏量（压差△P=0.8MPa）：≤100ml/min；4.5 空气流量（压差△P=0.8MPa）：≥1500L/h；4.6 残留杂质：≤1mg；4.7 残留水量：≤0.5mg；4.8 绝缘电阻：不小于100MΩ；4.9 电气强度：AC600V、50Hz正弦交流电1s；4.10 噪声（空气状态下距离电磁阀40cm处）：启动时＜40dB(A)，转动时＜30dB(A)；4.11 线圈温升：50K；4.12 寿命：30万次。

5 主要外形接口尺寸5.1 工作模式可按客户要求来确定；5.2 进、出口管弯管形状可按客户要求来确定；5.3 安装位置可按客户要求来确定。

6 工作条件6.1 适用制冷剂：R600a及R134a；6.2 额定电压：DC12V，没有歪斜的矩形波电压，在额定电压的±10%范围内应能正常工作；6.3 额定电流：260mA；6.4 介质温度：-20℃～+65℃；6.5 环境温度：-20℃～+60℃；6.6 相对湿度：小于95%；6.7 动作方式：4相永磁型步进电机驱动；6.8 阀脉冲控制范围：电路脉冲阀切换范围为0PS～54PS；6.9 励磁速度：30PPS～35PPS。

7 使用说明7.1 电动切换阀应贮存在干燥、通风、无有害气体的仓库里；7.2 安装时，阀体应处于竖直；7.3 使用时，应核对铭牌上的技术参数，注意额定电压，装配前不要取下管口防尘帽；7.4 装配过程中，接管尽可能不要扳动，如为方便安装，扳动时要注意变形量，扳动中要注意，尽可能保证接管与阀体焊接部位不要变形；7.5 请勿从高处落地，以免铜管变形及其他构造破损，万一落地，请充分检查后使用；7.6 与线圈连接时，要提供足够长的引线，并注意接插件的匹配。

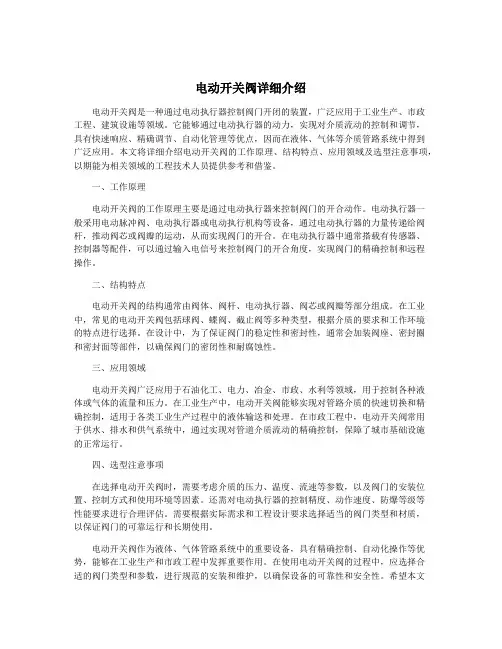

电动开关阀详细介绍电动开关阀是一种通过电动执行器控制阀门开闭的装置，广泛应用于工业生产、市政工程、建筑设施等领域。

它能够通过电动执行器的动力，实现对介质流动的控制和调节，具有快速响应、精确调节、自动化管理等优点，因而在液体、气体等介质管路系统中得到广泛应用。

本文将详细介绍电动开关阀的工作原理、结构特点、应用领域及选型注意事项，以期能为相关领域的工程技术人员提供参考和借鉴。

一、工作原理电动开关阀的工作原理主要是通过电动执行器来控制阀门的开合动作。

电动执行器一般采用电动脉冲阀、电动执行器或电动执行机构等设备，通过电动执行器的力量传递给阀杆，推动阀芯或阀瓣的运动，从而实现阀门的开合。

在电动执行器中通常搭载有传感器、控制器等配件，可以通过输入电信号来控制阀门的开合角度，实现阀门的精确控制和远程操作。

二、结构特点电动开关阀的结构通常由阀体、阀杆、电动执行器、阀芯或阀瓣等部分组成。

在工业中，常见的电动开关阀包括球阀、蝶阀、截止阀等多种类型，根据介质的要求和工作环境的特点进行选择。

在设计中，为了保证阀门的稳定性和密封性，通常会加装阀座、密封圈和密封面等部件，以确保阀门的密闭性和耐腐蚀性。

三、应用领域电动开关阀广泛应用于石油化工、电力、冶金、市政、水利等领域，用于控制各种液体或气体的流量和压力。

在工业生产中，电动开关阀能够实现对管路介质的快速切换和精确控制，适用于各类工业生产过程中的液体输送和处理。

在市政工程中，电动开关阀常用于供水、排水和供气系统中，通过实现对管道介质流动的精确控制，保障了城市基础设施的正常运行。

四、选型注意事项在选择电动开关阀时，需要考虑介质的压力、温度、流速等参数，以及阀门的安装位置、控制方式和使用环境等因素。

还需对电动执行器的控制精度、动作速度、防爆等级等性能要求进行合理评估。

需要根据实际需求和工程设计要求选择适当的阀门类型和材质，以保证阀门的可靠运行和长期使用。

电动开关阀作为液体、气体管路系统中的重要设备，具有精确控制、自动化操作等优势，能够在工业生产和市政工程中发挥重要作用。
