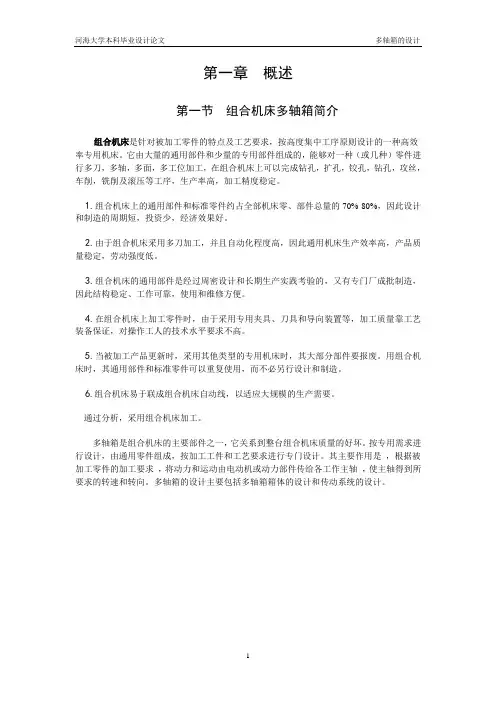

第一章概述第一节组合机床多轴箱简介组合机床是针对被加工零件的特点及工艺要求，按高度集中工序原则设计的一种高效率专用机床。
它由大量的通用部件和少量的专用部件组成的，能够对一种（或几种）零件进行多刀，多轴，多面，多工位加工，在组合机床上可以完成钻孔，扩孔，铰孔，钻孔，攻丝，车削，铣削及滚压等工序，生产率高，加工精度稳定。
1.组合机床上的通用部件和标准零件约占全部机床零、部件总量的70%-80%，因此设计和制造的周期短，投资少，经济效果好。
2.由于组合机床采用多刀加工，并且自动化程度高，因此通用机床生产效率高，产品质量稳定，劳动强度低。
3.组合机床的通用部件是经过周密设计和长期生产实践考验的，又有专门厂成批制造，因此结构稳定、工作可靠，使用和维修方便。
4.在组合机床上加工零件时，由于采用专用夹具、刀具和导向装置等，加工质量靠工艺装备保证，对操作工人的技术水平要求不高。
5.当被加工产品更新时，采用其他类型的专用机床时，其大部分部件要报废。
用组合机床时，其通用部件和标准零件可以重复使用，而不必另行设计和制造。
6.组合机床易于联成组合机床自动线，以适应大规模的生产需要。
通过分析，采用组合机床加工。
多轴箱是组合机床的主要部件之一，它关系到整台组合机床质量的好坏。
按专用需求进行设计，由通用零件组成，按加工工件和工艺要求进行专门设计。
其主要作用是，根据被加工零件的加工要求，将动力和运动由电动机或动力部件传给各工作主轴，使主轴得到所要求的转速和转向。
多轴箱的设计主要包括多轴箱箱体的设计和传动系统的设计。
第二节本设计简介本设计来源于实际生产中的问题，当零件有多孔或者相同特征的多个部位需要加工时，如果用传统的机床逐个加工，势必会造成生产效率低下以及定位精度低的问题，这个时候，组合机床的优势就会凸现出来。
如果采用专用钻床加工，一次进刀只能加工一个孔，生产效率就会跟不上整体的节奏，而且也不容易保持三个孔之间的位置精度，如果采用留空同时加工的组合机床，情况就会大大改观，正是基于此，才提出了《基于UG的多轴箱设计及虚拟装配》的课题。

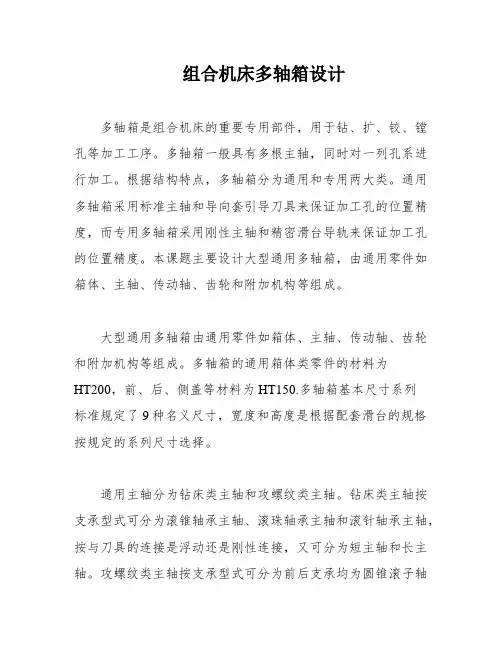

组合机床多轴箱设计多轴箱是组合机床的重要专用部件，用于钻、扩、铰、镗孔等加工工序。
多轴箱一般具有多根主轴，同时对一列孔系进行加工。
根据结构特点，多轴箱分为通用和专用两大类。
通用多轴箱采用标准主轴和导向套引导刀具来保证加工孔的位置精度，而专用多轴箱采用刚性主轴和精密滑台导轨来保证加工孔的位置精度。
本课题主要设计大型通用多轴箱，由通用零件如箱体、主轴、传动轴、齿轮和附加机构等组成。
大型通用多轴箱由通用零件如箱体、主轴、传动轴、齿轮和附加机构等组成。
多轴箱的通用箱体类零件的材料为HT200，前、后、侧盖等材料为HT150.多轴箱基本尺寸系列标准规定了9种名义尺寸，宽度和高度是根据配套滑台的规格按规定的系列尺寸选择。
通用主轴分为钻床类主轴和攻螺纹类主轴。
钻床类主轴按支承型式可分为滚锥轴承主轴、滚珠轴承主轴和滚针轴承主轴，按与刀具的连接是浮动还是刚性连接，又可分为短主轴和长主轴。
攻螺纹类主轴按支承型式可分为前后支承均为圆锥滚子轴承主轴和前后支承均为推力球轴承和无内环滚针轴承的主轴。
主轴材料一般采用40Cr钢，热处理C42；滚针轴承主轴用20Cr钢，热处理S0.5~C59.通用传动轴按用途和支承型式分为六种，分别为圆锥轴承传动轴、滚针轴承传动轴、埋头传动轴、手柄轴、油泵传动轴和攻螺纹用蜗杆轴。
传动轴一般采用45钢，调质T235；滚针轴承传动轴用20Gr钢，热处理S0.5~C59.多轴箱用通用齿轮有传动齿轮、动力箱齿轮和电动机齿轮三种。
多轴箱的工作原理是利用多根主轴同时对一列孔系进行加工，完成钻、扩、铰、镗孔等加工工序。
通用多轴箱是组合机床中的重要部件之一。
它通过传动轴和传动齿轮的传动，将动力箱中电动机轴的动能传递给主轴，主轴带动刀具加工工件。
通过对齿轮啮合的调整，可以获得不同的传动比，从而实现主轴的不同转速。
多轴箱还可以安装多个不同的主轴，这样就可以用多个主轴对同一个工件进行不同的加工。
多轴箱与动力箱一起安装于进给滑台，可完成钻、扩、铰、镗孔等加工工艺。

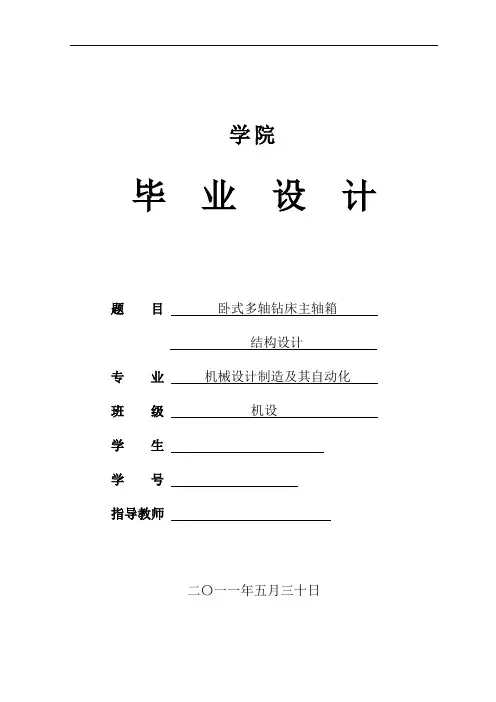

学院毕业设计题目卧式多轴钻床主轴箱结构设计专业机械设计制造及其自动化班级机设学生学号指导教师二〇一一年五月三十日摘要多轴钻床是一种孔加工机床，它被广泛应用于加工多孔工件。
多轴钻床在生产中的应用，解决了普通钻床加工多孔工件时逐孔加工浪费人工和时间的两个重要问题。
多轴钻床可同时加工工件上的多孔或着同时加工多个工件，显著的提高了加工效率，保证了孔距、孔径的精度。
在本次设计中，设计的多轴钻床为箱体孔加工机床，属于专用机床。
在高速发展的工业现代化的进程中和各种机械的设计和制造中，组合机床被越来越广泛的应用，并且越来越转化为生产力。
从这个方面上讲，对于组合机床的研究具有十分重要的意义。
本次设计题目为卧式双面四轴组合钻床右主轴箱设计。
本设计的主轴箱安装在滑板上面，大致工作原理如下：由电动机带动高速轴经齿轮传动最终将运动传至主轴，完成四轴同时加工过程。
为扩大加工范围，设计中采用滑移齿轮进行二级变速。
在重点章节中我对机床的传动部件进行了参数设计和结构设计，特别对齿轮、轴、轴承及键进行了具体的计算和验证。
关键词：多轴钻床；生产率；主轴箱ABSTRACTIn this paper Multi-axis drilling machine is a hole processing machine, which is widely used for processing of porous workpiece. Multi-axis drilling machine application in production, to solve the two important issues of ordinary processing of porous workpiece by drilling holes and time manually processing waste.Multi-axis drilling machine can work at the same time on the porous workpiece or the processing of multiple parts at the same time, this significantly improve the processing efficiency, Ensure the pitch, aperture accuracy. In this design, Multi-axis design for the box hole drilling machine tools, are special purpose machine. In the rapid development of modern industrial wave,or a variety of mechanical design and manufacturing, Machine tool more and more widely used, more and more into productivity. In this sense, the machine tool has important practical significance.The design of double-sided 4-axis horizontal subject to the right combination drilling machine spindle box. The design of the spindle box installed in the slide above, Generally works as follows: High speed shaft of the motor driven by the gear will eventually by the movement spread to the spindle, 4 axis at the same time to complete processing. To expand the range of processing, the design used secondary transmission gear slip.Key chapters in my drive components for machine tool design and structural design parameters, especially the gears, shafts, bearings and keys to a specific calculation and verification.Key words：Multi-axis drilling machine；Productivity；Headstock目录摘要 (I)ABSTRACT........................................................................................... .II 1前言 (1)1.1本课题的研究背景及意义 (1)1.2 本课题国内外研究概况 (2)1.3本论文的主要工作及本机床整体结构 (2)1.3.1本论文的主要工作 (2)1.3.2 本机床整体结构......................................................................... . .2 2总体结构设计.. (4)2.1方案选择 (4)2.2主传动系统设计 (5)3 齿轮的设计 (7)3.1齿轮结构设计 (7)3.1.1二级变速机构的选择…..….………………………….…..….……….... . .73.1.2滑移齿轮布置.........……..….………………………….…..….……….... . 73.1.3滑移齿轮的设计.....……..….………………………….…..….……….... . 73.1.4主轴齿轮的设计 (11)3.2齿轮齿数的确定 (12)4 电机的选择 (14)5 轴的结构设计 (16)5.1高速轴的设计 (16)5.2 中间轴设计............……..….………………………….…..….………..….…. . .225.3主轴设计 (22)6键及轴承的校核..................……..….………………………….…..….………..….…. .246.1平键的校核 (24)6.2花键的校核 (24)6.3轴承的校核 (26)结论 (29)参考文献 (30)致谢 (31)1 前言1.1本课题的研究背景及意义[1]随着现代化工业技术的快速发展，特别是在各种机械设计和制造业中，组合机床的应用越来越广泛，越来越提高生产效率。

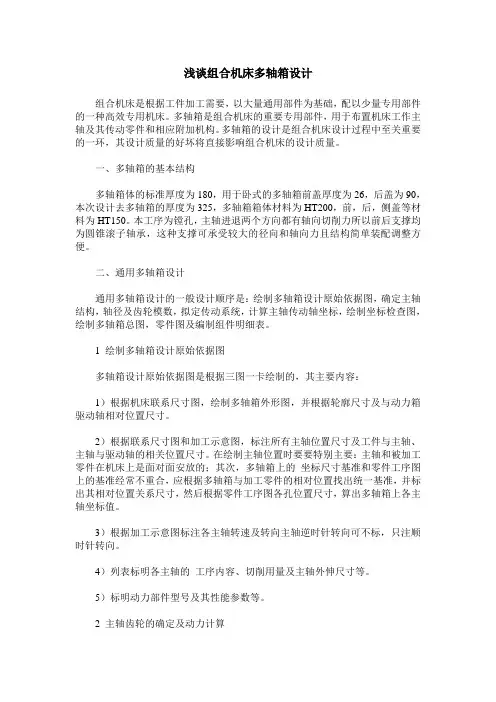

浅谈组合机床多轴箱设计组合机床是根据工件加工需要，以大量通用部件为基础，配以少量专用部件的一种高效专用机床。
多轴箱是组合机床的重要专用部件，用于布置机床工作主轴及其传动零件和相应附加机构。
多轴箱的设计是组合机床设计过程中至关重要的一环，其设计质量的好坏将直接影响组合机床的设计质量。
一、多轴箱的基本结构多轴箱体的标准厚度为180，用于卧式的多轴箱前盖厚度为26，后盖为90，本次设计去多轴箱的厚度为325，多轴箱箱体材料为HT200，前，后，侧盖等材料为HT150。
本工序为镗孔，主轴进退两个方向都有轴向切削力所以前后支撑均为圆锥滚子轴承，这种支撑可承受较大的径向和轴向力且结构简单装配调整方便。
二、通用多轴箱设计通用多轴箱设计的一般设计顺序是：绘制多轴箱设计原始依据图，确定主轴结构，轴径及齿轮模数，拟定传动系统，计算主轴传动轴坐标，绘制坐标检查图，绘制多轴箱总图，零件图及编制组件明细表。
1 绘制多轴箱设计原始依据图多轴箱设计原始依据图是根据三图一卡绘制的，其主要内容：1）根据机床联系尺寸图，绘制多轴箱外形图，并根据轮廓尺寸及与动力箱驱动轴相对位置尺寸。
2）根据联系尺寸图和加工示意图，标注所有主轴位置尺寸及工件与主轴、主轴与驱动轴的相关位置尺寸。
在绘制主轴位置时要要特别主要：主轴和被加工零件在机床上是面对面安放的；其次，多轴箱上的坐标尺寸基准和零件工序图上的基准经常不重合，应根据多轴箱与加工零件的相对位置找出统一基准，并标出其相对位置关系尺寸，然后根据零件工序图各孔位置尺寸，算出多轴箱上各主轴坐标值。
3）根据加工示意图标注各主轴转速及转向主轴逆时针转向可不标，只注顺时针转向。
4）列表标明各主轴的工序内容、切削用量及主轴外伸尺寸等。
5）标明动力部件型号及其性能参数等。
2 主轴齿轮的确定及动力计算2.1 齿轮模数及齿数的确定此次设计选择鏜削为例，因此采用滚锥轴承主轴。
主轴的直径初步确定为40。
由公式m≥（30-32）3其中，P ——齿轮所传递的功率，单位为kw，这里，P=11 kwZ ——一对啮合齿轮中最小齿轮齿数n ——小齿轮的转速，单位为r/min，n=730 r/min经由计算，m≥（30-32）=（30-32）=2.321～2.476为了安全起见，这里我们设计取m = 3根据多轴箱主轴布置图，取驱动轴上齿轮齿数为33 。

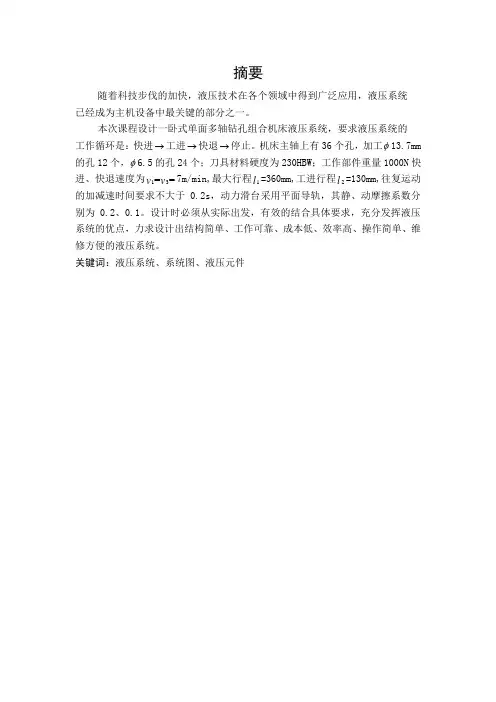

摘要随着科技步伐的加快，液压技术在各个领域中得到广泛应用，液压系统 已经成为主机设备中最关键的部分之一。

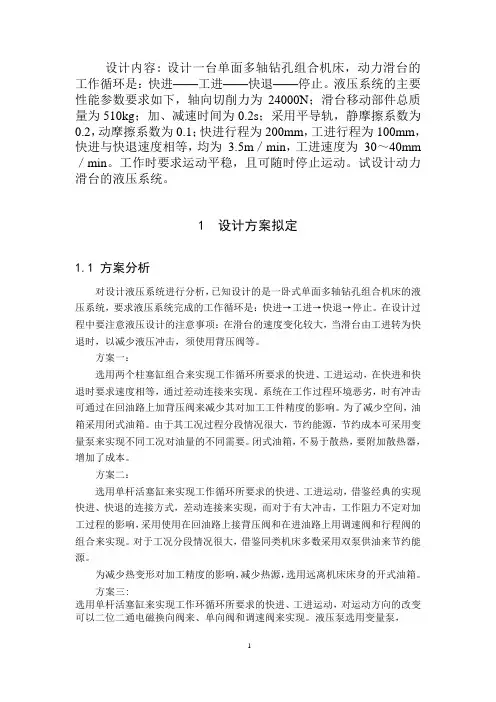

本次课程设计一卧式单面多轴钻孔组合机床液压系统，要求液压系统的 工作循环是：快进→工进→快退→停止。
机床主轴上有36个孔，加工φ13.7mm 的孔12个，φ6.5的孔24个；刀具材料硬度为230HBW ；工作部件重量1000N 快进、快退速度为13v v ==7m/min,最大行程1l =360mm,工进行程2l =130mm,往复运动的加减速时间要求不大于0.2s ，动力滑台采用平面导轨，其静、动摩擦系数分别为0.2、0.1。
设计时必须从实际出发，有效的结合具体要求，充分发挥液压系统的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压系统。
关键词：液压系统、系统图、液压元件目录1 机床液压系统的设计任务分析与方案分析 (5)1.1设计任务分析 (5)1.2方案分析 (5)2 分析系统工况，确定系统参数 (6)2.1确定执行元件 (6)2.2分析系统工况 (6)2.2.1工作负载分析 (6)2.2.2负载图与速度图的绘制 (7)2.2.3液压缸主要参数的确定 (7)3 液压系统图的拟定 (10)3.1液压回路的选择 (10)3.1.1选择调速回路 (10)3.1.2选择快速运动和换向回路 (10)3.1.3选择速度换接回路 (10)3.1.4考虑压力控制回路 (10)3.2液压回路的综合 (10)4 液压元件的选择 (12)4.1液压泵及驱动电机规格选择 (12)4.1.1大小流量泵最高工作压力计算 (12)4.1.2总需供油量计算 (12)4.1.3电动机的选择 (12)4.2阀类元件及辅助元件选择 (12)4.3油管的选择 (13)4.4油箱的选择和计算 (14)4.4.1油箱容积的计算 (14)4.4.2散热量的计算 (14)4.4.3油箱长、宽、高计算 (14)4.4.4油箱结构设计 (14)5 油压系统性能验算 (15)5.1验算系统压力损失并确定压力阀的调整值 (15)5.1.1快进 (15)5.1.2工进 (16)5.1.3快退 (16)5.2油液油温验算 (17)总结 (17)参考文献 (18)致谢 (18)1 机床液压系统的设计任务分析与方案分析1.1设计任务分析设计一卧式单面多轴钻孔组合机床液压系统，要求液压系统的工作循环是：快进→工进→快退→停止。

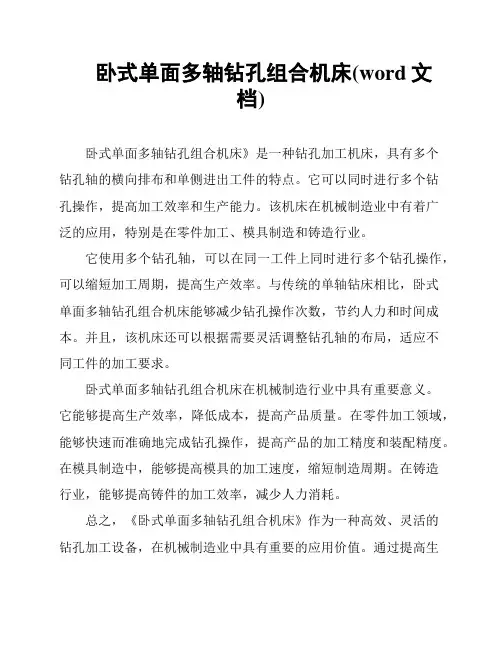

卧式单面多轴钻孔组合机床(word文档)卧式单面多轴钻孔组合机床》是一种钻孔加工机床，具有多个钻孔轴的横向排布和单侧进出工件的特点。
它可以同时进行多个钻孔操作，提高加工效率和生产能力。
该机床在机械制造业中有着广泛的应用，特别是在零件加工、模具制造和铸造行业。
它使用多个钻孔轴，可以在同一工件上同时进行多个钻孔操作，可以缩短加工周期，提高生产效率。
与传统的单轴钻床相比，卧式单面多轴钻孔组合机床能够减少钻孔操作次数，节约人力和时间成本。
并且，该机床还可以根据需要灵活调整钻孔轴的布局，适应不同工件的加工要求。
卧式单面多轴钻孔组合机床在机械制造行业中具有重要意义。
它能够提高生产效率，降低成本，提高产品质量。
在零件加工领域，能够快速而准确地完成钻孔操作，提高产品的加工精度和装配精度。
在模具制造中，能够提高模具的加工速度，缩短制造周期。
在铸造行业，能够提高铸件的加工效率，减少人力消耗。
总之，《卧式单面多轴钻孔组合机床》作为一种高效、灵活的钻孔加工设备，在机械制造业中具有重要的应用价值。
通过提高生产效率和降低成本，它能够促进企业的发展，并推动整个行业的进步。
本文档介绍卧式单面多轴钻孔组合机床的主要组成部分，包括床身、主轴、进给系统等。
1.床身卧式单面多轴钻孔组合机床的床身是整个机床的基础部分，它为各个部件提供强大的支撑和稳定性。
床身通常由高强度铸铁制成，经过精密加工和热处理，具有良好的刚性和抗震性能。
床身上还配备有用于固定工件和夹具的定位槽和螺纹孔，以确保工件的稳定夹持和定位。
2.主轴卧式单面多轴钻孔组合机床的主轴是用于进行钻孔和切削加工的关键部件。
主轴采用高速电主轴驱动方式，具有高转速、大功率和稳定性好的特点。
主轴通常由高强度合金钢制成，并通过精密磨削和平衡处理，以确保高速旋转时的精度和平衡性。
3.进给系统卧式单面多轴钻孔组合机床的进给系统负责控制工件相对于刀具的运动，以实现加工的精度和效率。
进给系统通常包括进给电机、进给轴、导轨和传动装置。

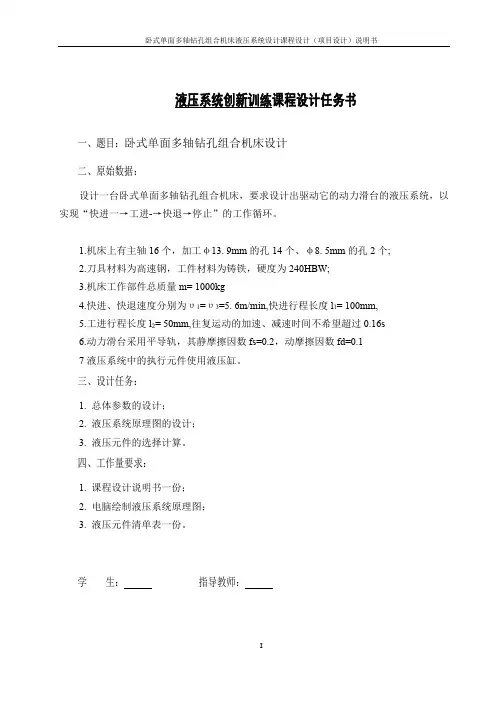

液压系统创新训练课程设计任务书一、题目：卧式单面多轴钻孔组合机床设计二、原始数据：设计一台卧式单面多轴钻孔组合机床，要求设计出驱动它的动力滑台的液压系统，以实现“快进一→工进-→快退→停止”的工作循环。
1.机床上有主轴16个，加工φ13. 9mm的孔14个、φ8. 5mm的孔2个;2.刀具材料为高速钢，工件材料为铸铁，硬度为240HBW;3.机床工作部件总质量m= 1000kg4.快进、快退速度分别为υ1=υ3=5. 6m/min,快进行程长度l1= 100mm,5.工进行程长度l2= 50mm,往复运动的加速、减速时间不希望超过0.16s6.动力滑台采用平导轨，其静摩擦因数fs=0.2，动摩擦因数fd=0.17液压系统中的执行元件使用液压缸。
三、设计任务：1. 总体参数的设计；2. 液压系统原理图的设计；3. 液压元件的选择计算。
四、工作量要求：1. 课程设计说明书一份；2. 电脑绘制液压系统原理图；3. 液压元件清单表一份。
学生：指导教师：摘要组合机床是以大量的通用部件为基础,配以少量的按被加工零件特殊要求而设计的专用部件,以实现对一种或几种零件按预先确定的工序进行加工的高效机床。
它既具有专用机床的结构简单、生产率及自动化程度较高的特点,又具有一定的重新调整能力,以适应工件变化的要求,是当今制造业应用很广的一类机床。
本设计以卧式钻孔组合机床为对象,依据液压系统设计的基本原理,拟出合理的液压系统图,通过系统主要参数的计算确定了液压元件的规格,验算了液压系统的性能，设计出结构简单、工作可靠、效率高、经济性好、使用维修方便的液压系统。
最后对整个设计过程做了总结,对设计过程中出现的问题、设计的液压系统的不足进行了思考并对未来的工作作了展望。
关键词：卧式；钻孔；组合机床；液压系统目录第一章引言 (1)1.1 液压系统 (1)1.2 组合机床 (1)第二章液压系统的工况分析 (2)2.1 负载分析 (2)2.1.1 工作负载 (2)2.1.2惯性负载 (2)2.1.3阻力负载 (2)2.2负载图和速度图的绘制 (3)第三章确定液压缸主要参数 (4)3.1确定液压缸工作压力 (4)3.2计算液压缸主要结构参数 (4)第四章液压系统图拟定 (6)4.1速度控制回路的选择 (6)4.2快速运动和换向回路 (8)4.3速度换接回路的选择的选择 (8)4.4压力控制回路的选择 (9)4.5组成液压系统原理图 (9)4.6系统原理图分析 (11)第五章液压元件的选择 (12)5.1确定液压泵的规格和电动机功率 (12)5.1.1计算液压泵的最大工作压力 (12)5.1.2计算总流量 (12)5.2确定阀类元件和辅助元件 (13)5.3油管 (14)5.4油箱 (14)第七章结论 (15)参考文献 (16)卧式单面多轴钻孔组合机床系统设计课程设计（项目设计）说明书第一章引言1.1 液压系统液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部分就越多。
毕业设计题目:两缸柴油机机体8-M8螺纹底孔组合钻床的总体设计及主轴箱设计学科部：___________________________________专业：____________________________________班级：____________________________________学号：____________________________________学生姓名：_________________________________指导教师：_________________________________起讫日期：_________________________________中文摘要本次设计是对卧式单面8 轴组合钻床的设计，设计的内容包括组合钻床的总体设计以及多轴箱的设计。
组合钻床的总体设计主要是“三图”的设计。
三图的设计包括：被加工零件工序图、加工示意图、机床联系尺寸图。
多轴箱的设计关键是传动系统方案的确定。
再根据传动系统图确定手柄轴和油泵轴的位置安排，然后进行坐标计算，绘制多轴箱装配总图，箱体补充加工图，前盖补充加工图、最后根据上面的内容设计组合钻床。
关键子字：组合钻床、多轴箱、被加工零件工序图、加工示意图、机床联系尺寸图。
外文摘要This design is to horizontal axis combination drilling machine of single anddesign, the design of content including combination drilling machine of the overall design and the design of the spindle box. Combination drilling machine of the overall design mainly is the "three figure" design. The design of the three figure includes: processing parts process diagram, processing schemes, machine tool contact size figure. The design of the spindle box is key to the scheme determination of transmission system. Again according to the transmission system graph determine the handle axis and oil pump shaft placement, and then coordinate calculation, draw spindle box of general assembly, the casing is added processing figure, the front cover added processing diagram, according to the content of the above design combination drilling machine.Key son word : combination drilling machine, spindle box, be processing parts process diagram, processing schemes, machine tool contact size figure.、尸■、亠前言组合机床是用按系列化标准化设计的通用部件和按被加工零件的形状及加工工艺要求设计的专用部件组成的专用机床。

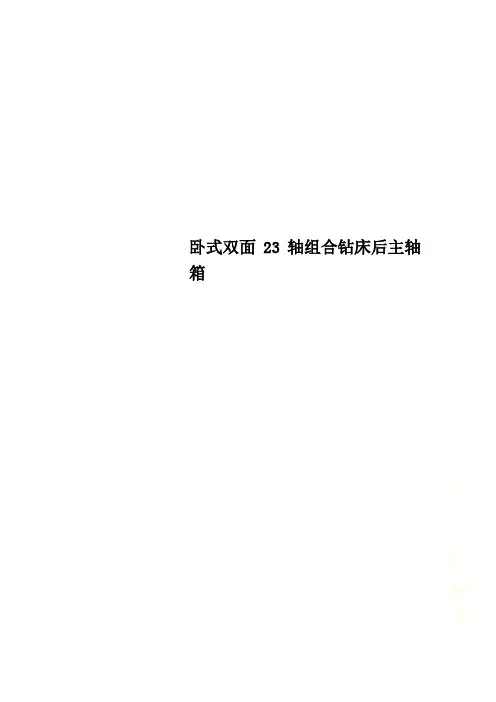

卧式双面23轴组合钻床后主轴箱1.绪论1.1课题背景及目的组合机床（transfer and unit machine）（图1.1）组合机床是以通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。
图1.1组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。
由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。
因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。
组合机床一般用于加工箱体类或特殊形状的零件。
加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。
有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。
组合机床具有如下的特点：1、组合机床通用部件多；组合机床的通用部件占70~90%，专用部件仅占10~30%，标准的通用部件，由专门工厂生产，制造新机床时可以制造减少周期且降低成本；标准化了的通用部件，是合肥机械加工生产考验的，因而提高了机床的可靠性。
2、生产率高；组合机床可以同时从几个方面，采用多把刀具对一个或几个零件进行切削，故生产率高。
3、操作方便，劳动强度低；产品加工质量由机床保证，操作简单，不要求技术高的操作工人，可降低成本；自动化程度高，可减轻工人的劳动强度。
4、产品更换方便；当需要更换加工的零件时，组合机床可以比较方便地改装，通用部件可以重复利用。
5、主要用于棱体零件和杂件孔面加工。
6、配置灵活。
因结构是横块化、组合化。
可按工件或工序要求，用大量通用部件和少量专用部件灵活组成各种类型的组合机床及自动线；机床易于改装：产品或工艺变化时，通用部件一般还可以重复使用。
组通用部件按功能可分为动力部件、支承部件、输送部件、控制部件和辅助部件五类。

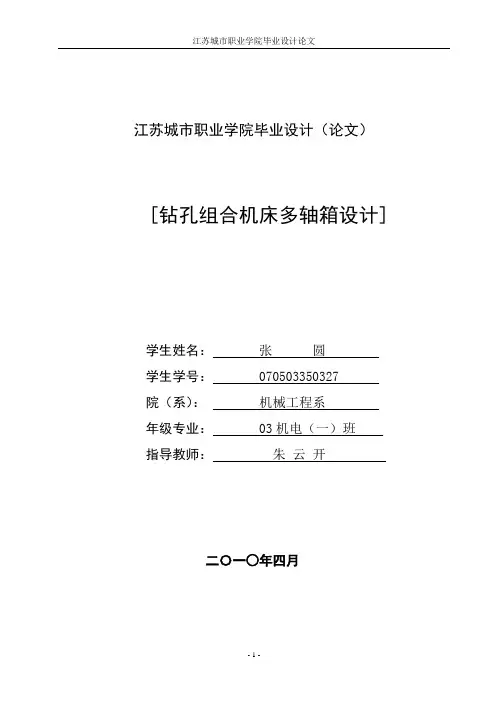

江苏城市职业学院毕业设计（论文）[钻孔组合机床多轴箱设计]学生姓名：张圆学生学号： 070503350327院（系）：机械工程系年级专业： 03机电（一）班指导教师：朱云开二〇一○年四月摘要机械制造业是一个国家或地区经济发展的重要支柱，其发展水平标志着该国家或地区的经济实力、科技水平、生活水准和国防实力。
而制造业的生产能力主要取决于制造装备——机床的先进程度。
组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。
本文对减速器箱盖连接孔的加工工艺进行了详细的分析，就其孔的加工提出了“一次装夹，多工位加工，达到产品图样的精度要求”的思路。
根据这一思路设计了钻孔组合机床设计。
该组合机床由立柱、立柱底座、中间底座、液压滑台、动力箱、多轴箱等组成。
本文对各部分的设计进行了详细的计算和论证。
关键词：组合机床,离合器压盘,主轴箱,夹具目录摘要...........................................................................................................................................................................................- 2 -1 绪论 ........................................................................................................................................................................................- 4 -1．1组合机床的概论 (4)1.２组合机床的发展现状与趋势 (4)1.3机床设计意义、内容、要求 (5)1.3.1设计的意义 ................................................................ - 5 -1.3.2 设计内容与要求............................................................ - 5 -2 组合机床的总体设计.........................................................................................................................................................- 6 -2.1组合机床方案的制定 (6)2.1.1制定工艺方案 .............................................................. - 6 -2.1.2 确定组合机床的配置形式和结构方案.......................................... - 7 -2.2确定切削用量及选择刀具 (8)2.2.1 确定工序间余量........................................................... - 8 -2.2.2 切削用量的确定........................................................... - 8 -2.2.3 切削力、切削扭矩、切削功率的确定........................................... - 8 -2.2.4 刀具的选择............................................................... - 9 -2.3钻孔组合机床总设计“三图一卡”的编制 (9)2.3.1 被加工零件图............................................................. - 9 -2.3.2 加工示意图.............................................................. - 10 -2.3.3 机床联系尺寸图.......................................................... - 14 -2.3.4 生产率计算卡............................................................ - 15 -3 多轴箱的设计.................................................................................................................................................................... - 17 -3.1绘制多轴箱设计原始依据图 (17)3.2齿轮模数选择 (18)3.3多轴箱的传动设计 (19)3.4绘制传动系统图 (21)3.5传动零件的校核 (21)3.6液压系统 (24)3..6.1 Z轴液压泵的确定........................................................ - 24 -3.6.2 Y轴液压动力的确定....................................................... - 25 -4 夹具设计 ............................................................................................................................................................................ - 26 -4.1机床夹具的概述 (26)4.1.1机床夹具的组成与分类...................................................... - 26 -4.2工件结构特点分析 (27)4.3工件定位的设计 (27)4.4夹紧方案的设计 (27)5结论......................................................................................................................................................................................... - 27 -参考文献................................................................................................................................................................................... - 29 -致谢........................................................................................................................................................................................ - 30 -1 绪论1．1组合机床的概论组合机床是以系列化、标准化的通用部件为基础，配以少量的专用部件组成的专用机床。
前言本设计需要综合运用大学四年所学的知识，同时还需进一步学习各方面相关的知识，发挥创新能力。
本设计作为一名机械工程学院机电专业学生的毕业设计，满足毕业设计的要求，难度及工作量适中，在内容上力求简明扼要、严格精选。
本设计论文包括以下几大部分内容：中英文摘要、绪论、第一章机床总体设计、第二章多轴箱部件设计、第三章多轴箱零件校核及总结和参考文献。
本设计全部采用最新的国家标准和技术规范，以及标准术语和常用术语。
本设计全部由机械工程学院XXX教授指导，在设计中承蒙张教授和本设计组中同学的支持和帮助，为本人提供了许多宝贵的意见和建议、资料，在此表示衷心的感谢！由于本人水平有限，在设计中难免有错误和不妥之处，恳请各位老师批评指正！目录前言 (1)中文摘要 (Ⅰ)英文摘要 (Ⅲ)绪论 (1)第一章、组合机床总体设计 (5)1-1、组合机床工艺方案的制定 (5)1-2、组合机床切削用量的选择 (6)1-3、组合机床配置型式的选择 (6)1-4、组合机床的总体方案设计 (7)第二章、多轴箱部件设计 (13)2-1、多轴箱设计 (13)2-2、主轴设计 (13)2-3、齿轮布置 (13)2-4、多轴箱的润滑，手柄轴的设置 (17)第三章、多轴箱零件校核 (19)3-1、轴的校核 (19)3-2、齿轮的校核 (22)3-3、轴承的选择与校核 (24)总结 (26)参考文献 (27)摘要本论文主要说明组合机床设计的基本过程及要求。
组合机床是按高度集中原则设计的，即在一台机床上可以同时完成同一种工序或多种不同工序的加工。
组合机床发展于工业生产末期，与传统的机床相比：组合机床具有许多优点：效率高、精度高、成本低。
它由床身、立柱、工作台、及电源一些基本部件及一些特殊部件，根据不同的工件加工所需而设计的。
在组合机床上可以完成很多工序，但就目前使用的大多数组合机床来说，则主要用于平面加工和孔加工两大类工序。
论文主要内容包括四大部分：（1）、制定工艺方案通过了解被加工零件的加工特点、精度和技术要求、定位夹紧情况、生产效率及机床的结构特点等，确定在组合机床上完成的工艺内容及加工方法，并绘制被加工零件工序图。
（2）、组合机床的总体设计确定机床各部件之间的相互关系，选择通用部件和刀具的导向，计算切削用量及机床生产效率、绘制机床的尺寸联系图及加工示意图。
（3）、组合机床部件设计包括专用多轴箱的设计，传动布局合理，轴与齿轮之间不发生干涉，保证传动的平稳性和精确性。
专用主轴设计、轴承的选用及电机的选择等。
（4）、液压装置的设计液压滑台、定位夹紧装置均为液压控制。
并采用了许多液压控制阀，保证了运动的平衡性，循环性和精确性。
另外，本文还涉及到大量的设计和计算，包括：（1）、主轴的选择和传动布置，以保证加工过程中被加工零件的精度；（2）、传动轴的设计和校核，以保证轴的刚度；（3）、齿轮的设计、计算，对齿轮的强度和刚度进行校核；多轴箱部分是本次设计的重要环节，本次设计中它的设计既要保证工作台的运动的合理、平衡和准确，又要满足工作要求。
在本文中的大量设计、计算使它在理论上满足了设计和工作的要求。
关键字：组合机床；设计；过程；功能AbstractThis thesis mainly elucidates the basic process and requirements that design of the combination machine. Combination machine is designed according the fundamental , which highly centralized ,or , more correctly it can process one working procedure or more different working procedures at one time . Combination machine was developed in the end of industrial production compared with traditional machine; combination machine has many advantages , such as high efficiency , high accuracy and low cost . It is composed of some general parts , such as bed ,column ,work able ,power unit ,and some special parts designed according to different work piece machining need.The preface of a lot of works can be completed on the combination machine, but in regard to the majority current usage of combination machine, then and primarily used for the flat surface to process and the bore to process two big work preface. The main part including :(1) Formulating technological plan We,ve learned the characteristic of the part designed ,accuracy and specification ,locating andfixing ,productivity and machining structure by the practice .Then the technological operation and work order can be determined which can be finished in combination machine.(2) Combination machine frame design determines the interrelation of the different part in the machiningtool ,select general parts and tool oriented .Then compute cut feed and productivity finally draw a sketch map of the machine .(3) Combination machine parts design including headstock、proper transmission layout 、shaft and gear move freely without interference which ensure the stability and accuracy during transmission ,then design dedicated select bearings and engine etc.(4)Hydraulic pressure equipment design slipway and locating and fixing device are all controlled by hydraulic pressure .It adopts many hydraulic control valves ,which ensure thestability ,circulation and accuracy .In addition ,the thesis deals with amount of components devices and calculations ,including :(1) Choice of the main shaft and disposal of transmission , by doing so to ensure the accuracy of components machining in process when the main shaft rotating; (2)The device and check of the transmission shaft ,so it can assure the rigidity of the shaft is allowable ;(3) Gear device and calculations ,check the performance in the strength and rigidity of it ;headstock is a very important part in this thesis ,the design of it here not only ensures the rationality 、equipoise and stability of the motion of the slipway ,but also satisfies the requirements of different work environment .So many design and calculations about it in this thesis suggests this system fully meets the requirements in design and work theoretically.Keywords:combination machine ;design ;process ;function绪论一、组合机床及其特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效专用机床。
它能够对一种（或多种）零件进行多刀、多轴、多面、多工位加工。
在组合机床上可以完成钻孔、扩孔、铰孔、镗孔、攻丝、车削、铣削、磨削及滚压等工序，生产效率高，加工精度稳定。
组合机床与通用机床、其他专用机床比较，具有以下特点：80%，(1)组合机床上的通用部件和标准零件约占全部机床零、部件总量的70~因此设计和制造的周期短，投资少，经济效果好。
(2)由于组合机床采用多刀加工，并且自动化程度高，因而比通用机床生产效率高，产品质量稳定，劳动强度低。
(3)组合机床的通用部件是经过周密设计和长期生产实践考验的，又有专门厂成批制造，因此结构稳定、工作可靠，使用和维修方便。
